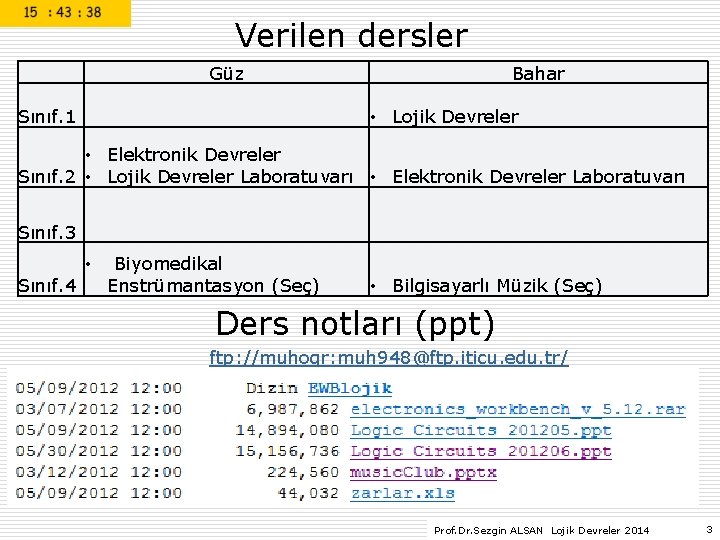

Verilen dersler Güz Sınıf. 1 Bahar • Lojik Devreler • Elektronik Devreler Sınıf. 2 • Lojik Devreler Laboratuvarı • Elektronik Devreler Laboratuvarı Sınıf. 3 • Biyomedikal Sınıf. 4 Enstrümantasyon (Seç) • Bilgisayarlı Müzik (Seç) Ders notları (ppt) ftp: //muhogr: muh 948@ftp. iticu. edu. tr/ Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 3

Başarı Değerlendirme Ölçütleri Lojik Devreler 2013 – 2014 Bahar yarıyılı Önceki dönemlerden başarısız olan öğrencilerin devam mecburiyeti vardır. Derslere devam MADDE 25 –(1) Ders, uygulama ve laboratuvarlara en az %70 oranında devam şartı vardır. Bu şartı sağlamayan öğrenciler, o dersten başarısız sayılır. (2) (Değişik: RG-10/12/2012 -28493) Tekrarlanan derslerde, önceki dönemde devam şartı yerine getirilmişse, verilen ödev, proje ve benzeri görevler yerine getirilmek ve ara sınavlara girilmek kaydıyla dersin öğretim elemanınca devam koşulu aranmayabilir. DEVAM KOŞULU ARANACAKTIR. Derse %70 devam, her ders denetlenecektir. • Kısa sınav 1 %5 • Ödev 1 %5 Bilgisayarınıza ait güç kaynağı devresinin incelenmesi • Vize sınavı %15 • Kısa sınav 2 %10 • Ödev 2 %5 Bradboard üzerinde ders ile ilgili bir uygulamanın kurularak çalıştırılması • Öğrenci tarafından tutulan ders notlarının değerlendirilmesi %10 • Final sınavı %50 Ödev formatı : kapak sayfası + 5… 10 sayfa konu + 1 sayfa sizin kendi yorumunuz Ödev sayfaları dosya içine yada poşet içine konulmadan sadece sol orta kenardan 2 adet tel zımba ile birleştirilecektir. Ödev ve ders notu gecikmelerinde -1 puan/gün uygulanacaktır Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 4

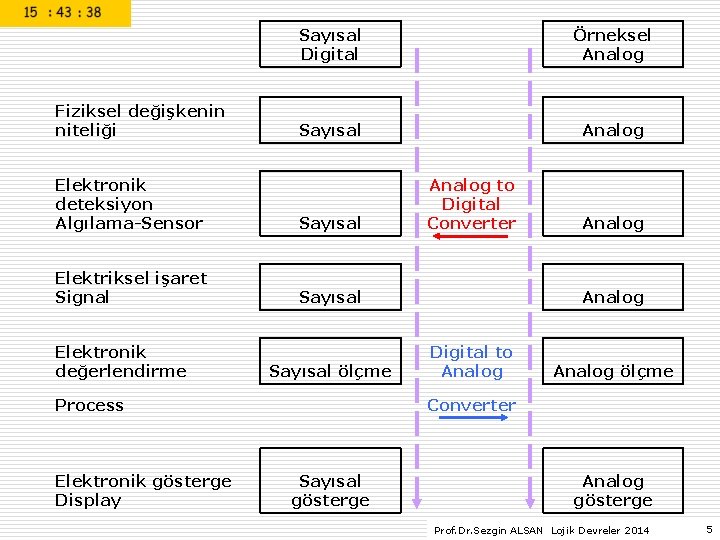

Fiziksel değişkenin niteliği Sayısal Digital Örneksel Analog Sayısal Analog Elektronik deteksiyon Algılama-Sensor Sayısal Elektriksel işaret Signal Sayısal Elektronik değerlendirme Sayısal ölçme Process Elektronik gösterge Display Analog to Digital Converter Analog Digital to Analog ölçme Converter Sayısal gösterge Analog gösterge Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 5

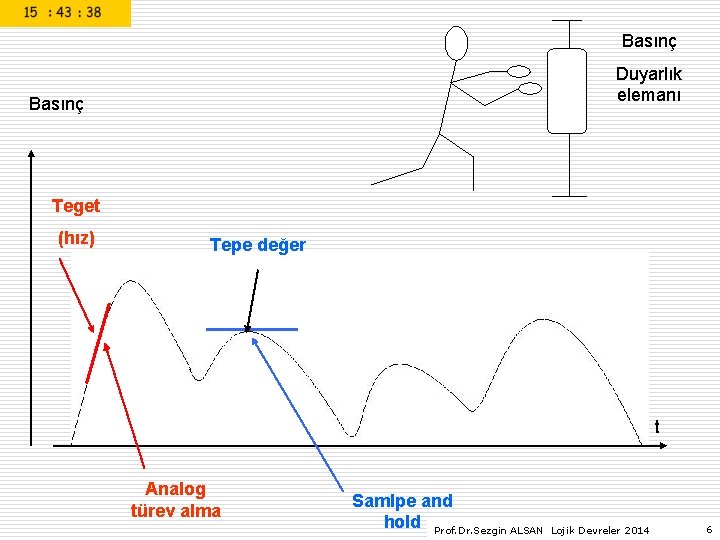

Basınç Duyarlık elemanı Basınç Teget (hız) Tepe değer t Analog türev alma Samlpe and hold Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 6

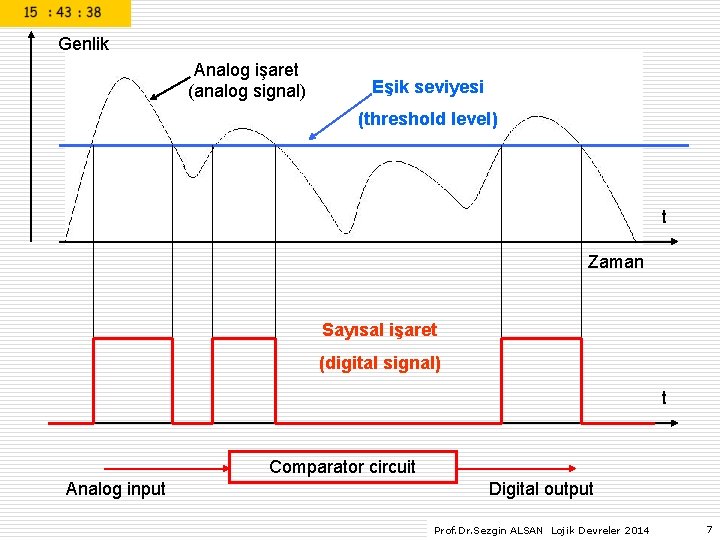

Genlik Analog işaret (analog signal) Eşik seviyesi (threshold level) t Zaman Sayısal işaret (digital signal) t Comparator circuit Analog input Digital output Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 7

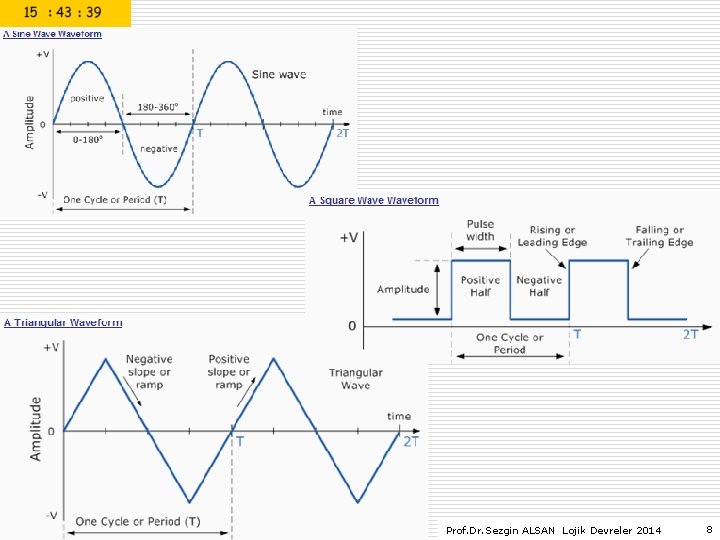

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 8

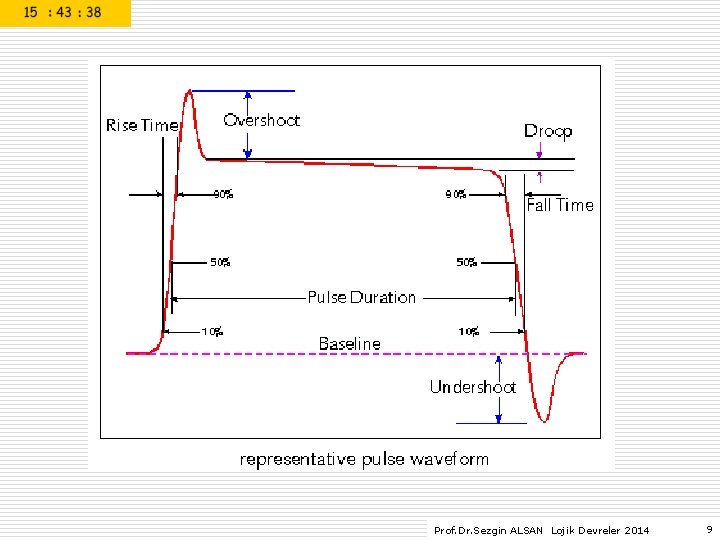

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 9

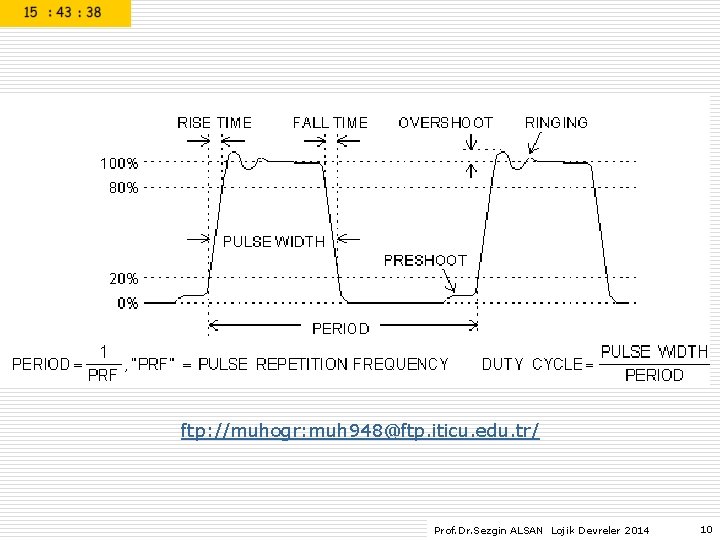

ftp: //muhogr: muh 948@ftp. iticu. edu. tr/ Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 10

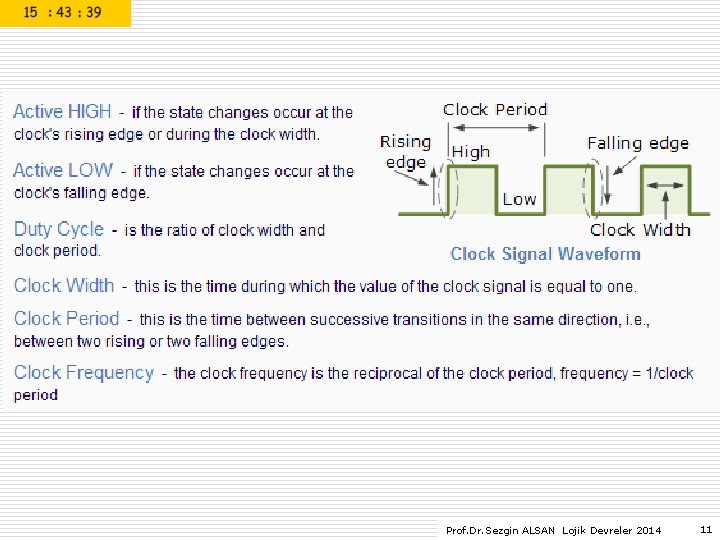

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 11

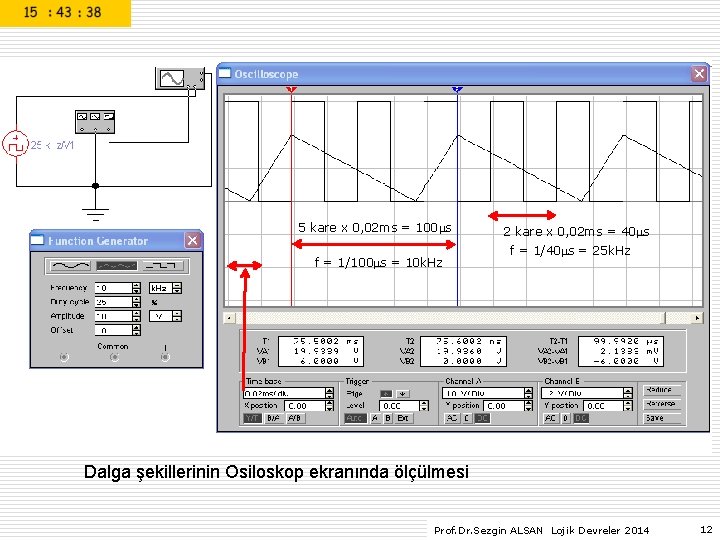

5 kare x 0, 02 ms = 100 s f = 1/100 s = 10 k. Hz 2 kare x 0, 02 ms = 40 s f = 1/40 s = 25 k. Hz Dalga şekillerinin Osiloskop ekranında ölçülmesi Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 12

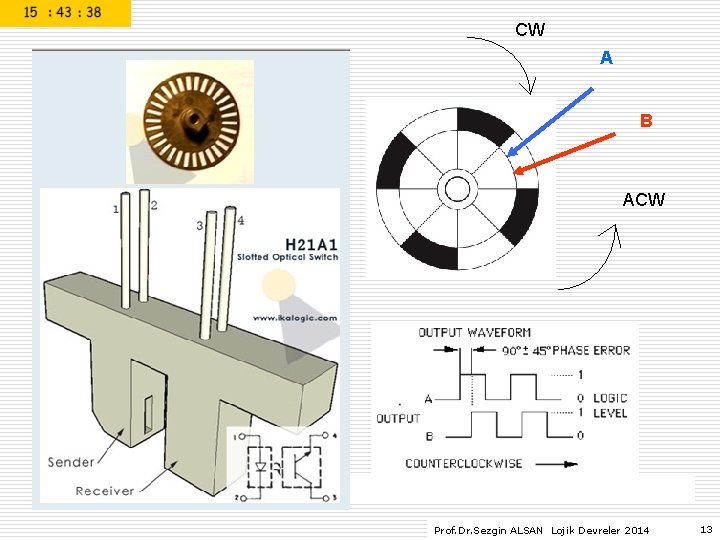

CW A B ACW Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 13

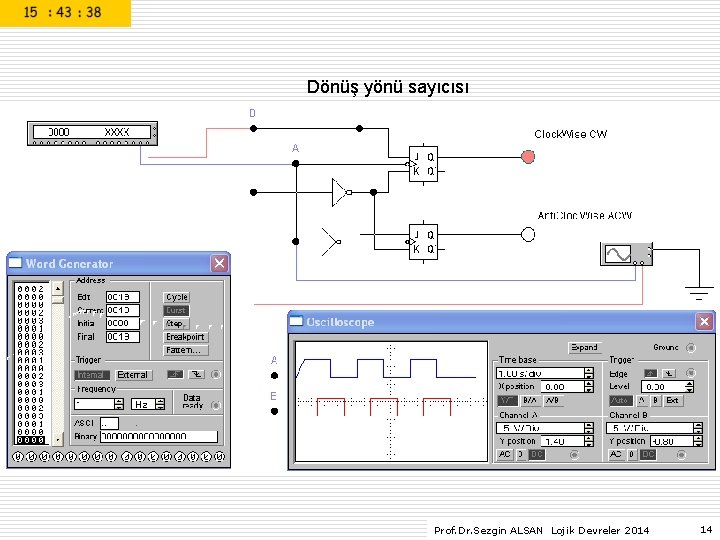

Dönüş yönü sayıcısı Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 14

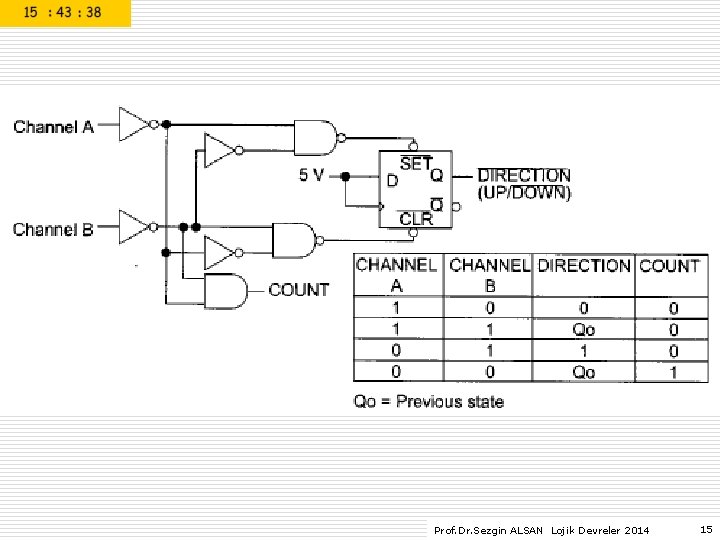

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 15

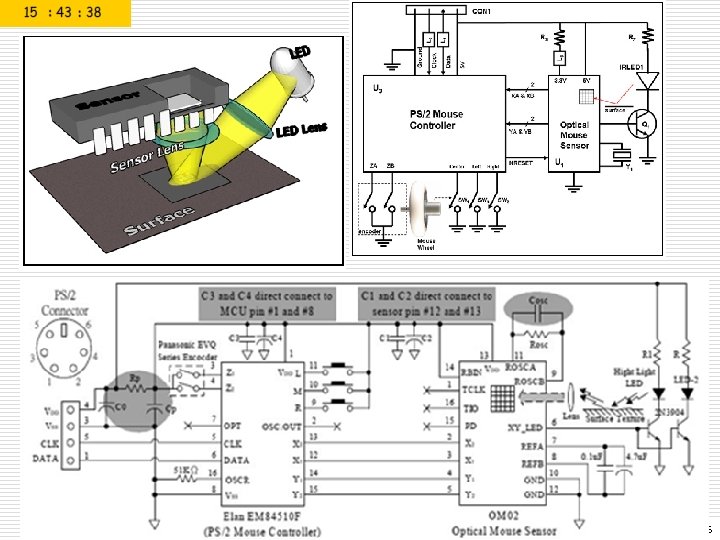

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 16

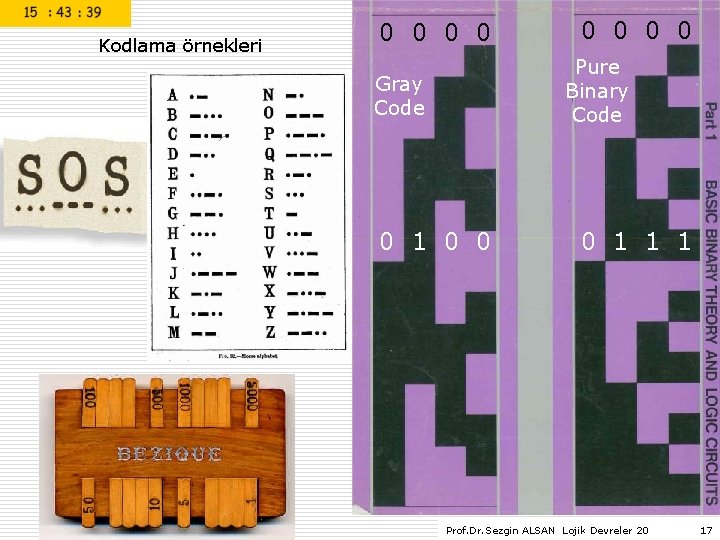

Kodlama örnekleri 0 0 0 0 Pure Binary Code Gray Code 0 1 0 0 0 1 1 1 Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 17

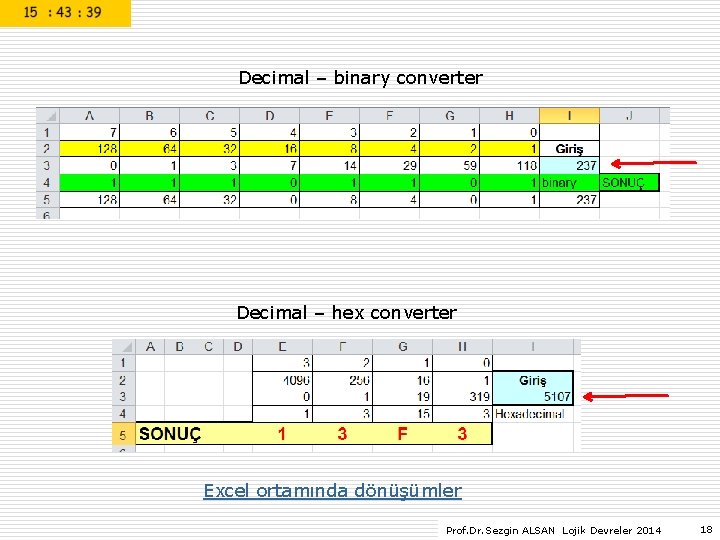

Decimal – binary converter Decimal – hex converter Excel ortamında dönüşümler Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 18

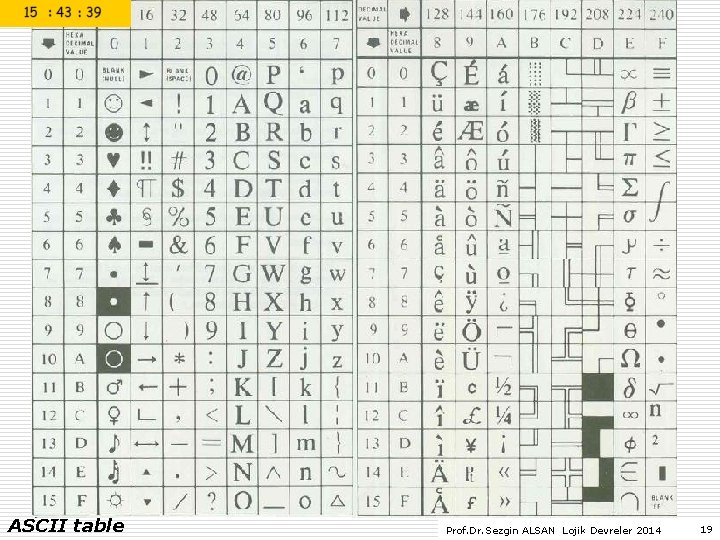

ASCII table Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 19

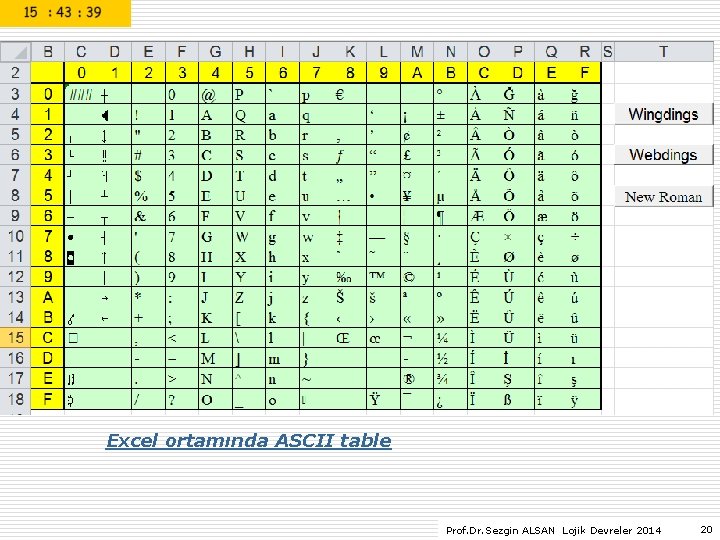

Excel ortamında ASCII table Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 20

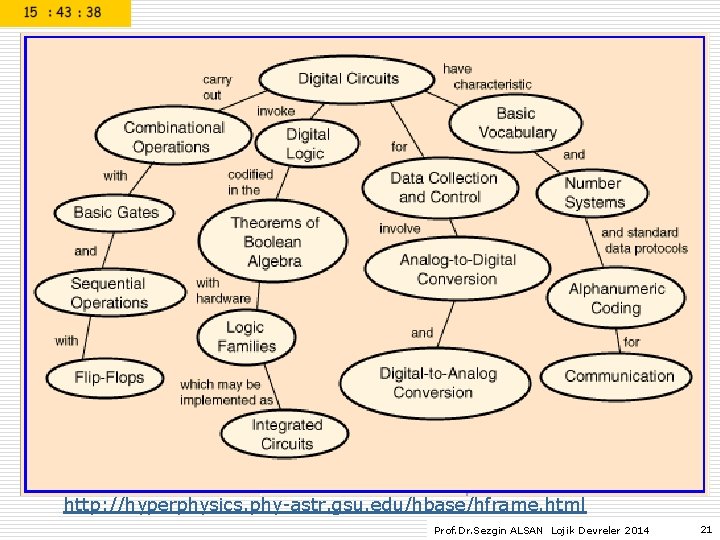

http: //hyperphysics. phy-astr. gsu. edu/hbase/hframe. html Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 21

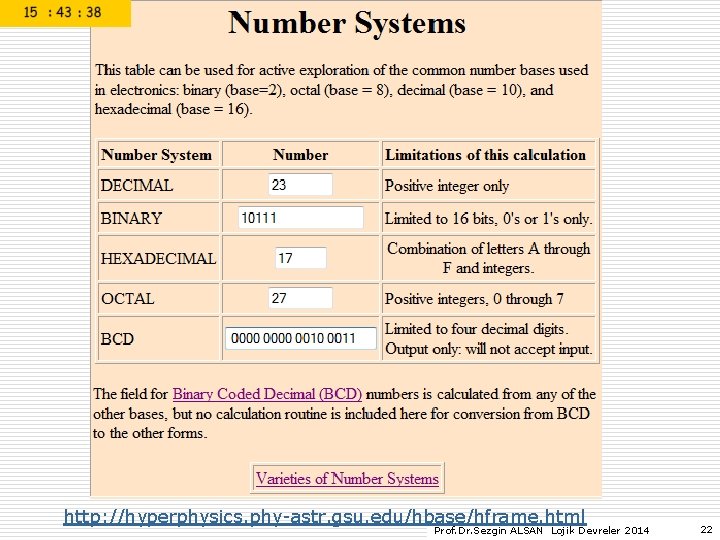

http: //hyperphysics. phy-astr. gsu. edu/hbase/hframe. html Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 22

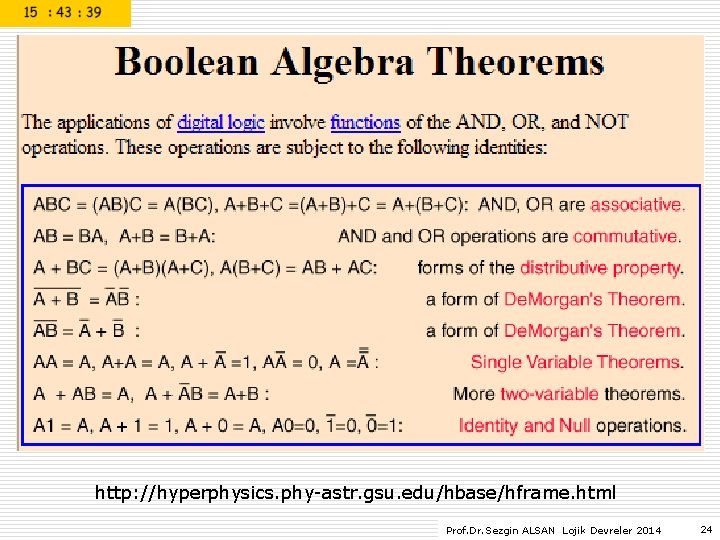

George Boole (2 November 1815 – 8 December 1864) was an English mathematician and philosopher. As the inventor of Boolean logic the basis of modern digital computer logic Boole is regarded in hindsight as a founder of the field of computer science. http: //www. electronics-tutorials. ws/sitemap. html Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 23

http: //hyperphysics. phy-astr. gsu. edu/hbase/hframe. html Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 24

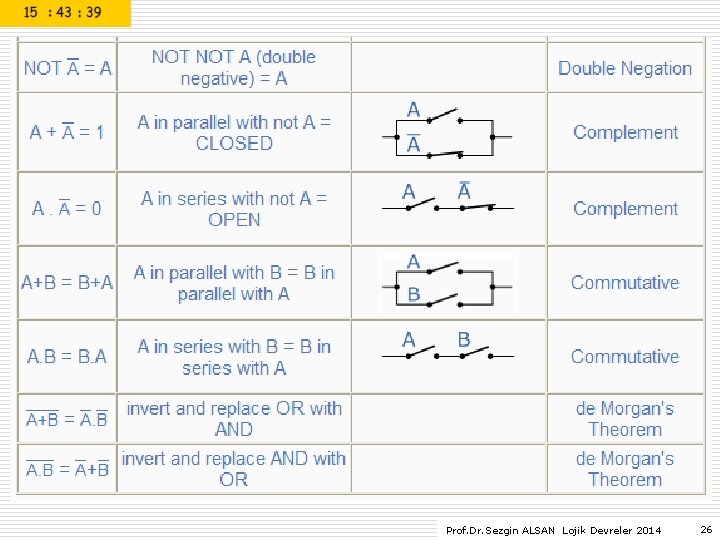

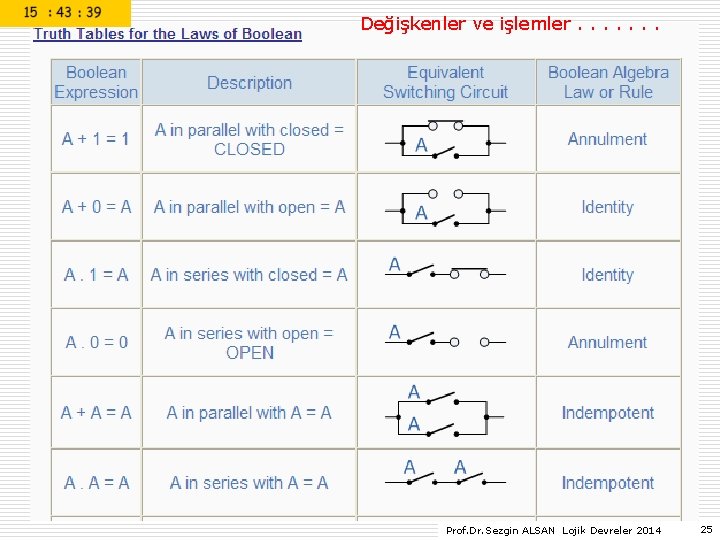

Değişkenler ve işlemler. . . . Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 25

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 26

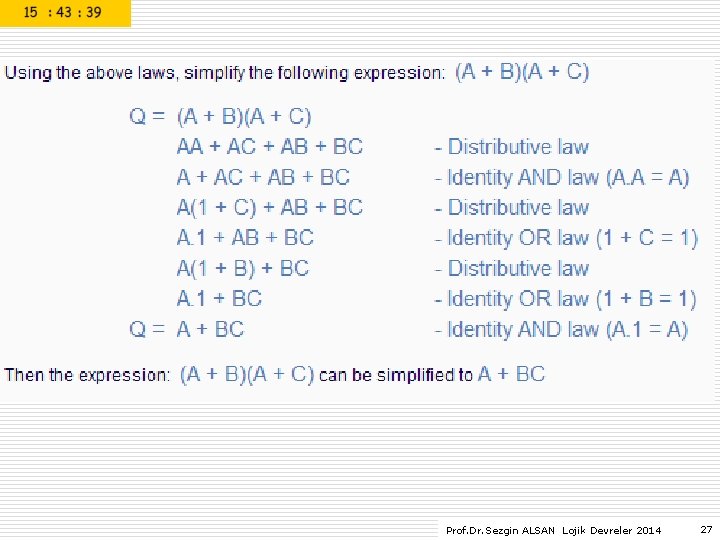

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 27

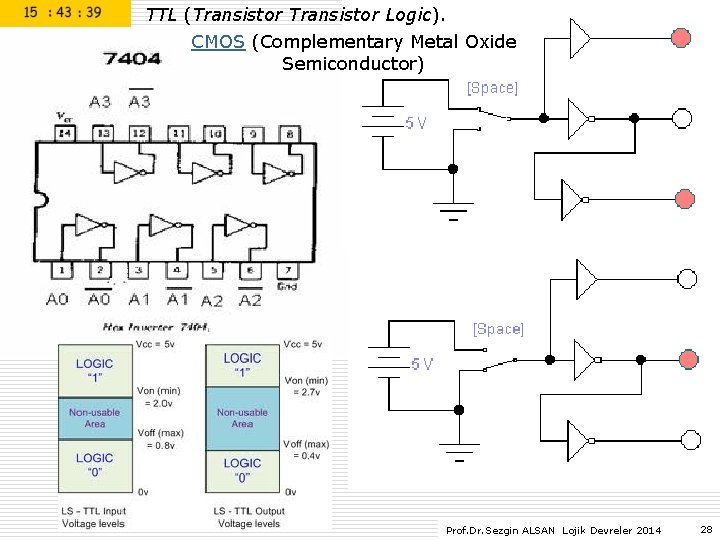

TTL (Transistor Logic). CMOS (Complementary Metal Oxide Semiconductor) Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 28

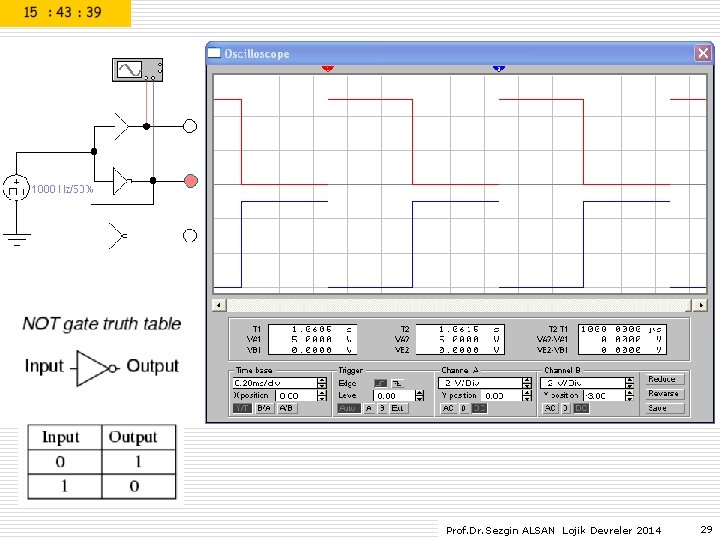

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 29

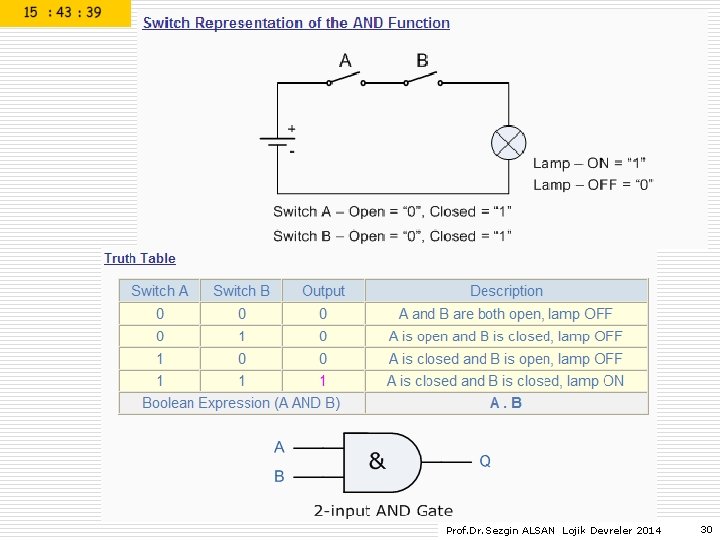

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 30

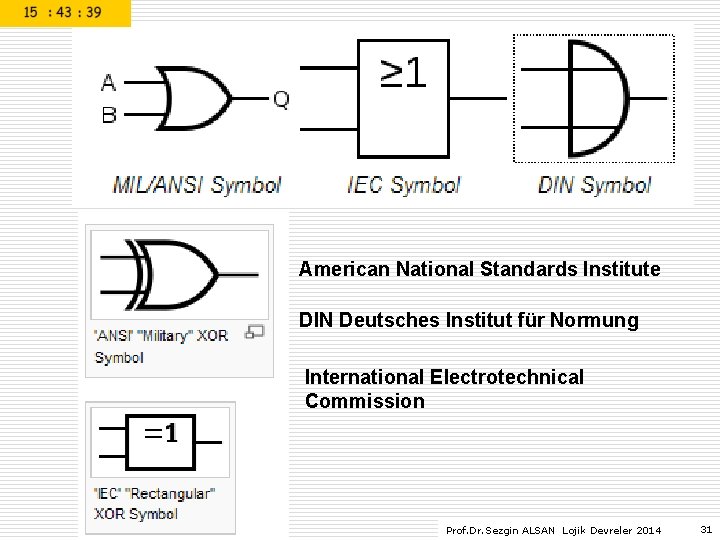

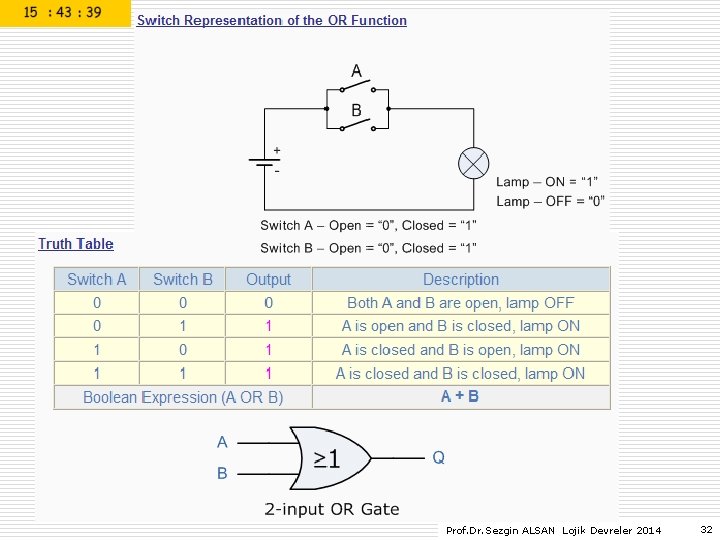

American National Standards Institute DIN Deutsches Institut für Normung International Electrotechnical Commission Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 31

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 32

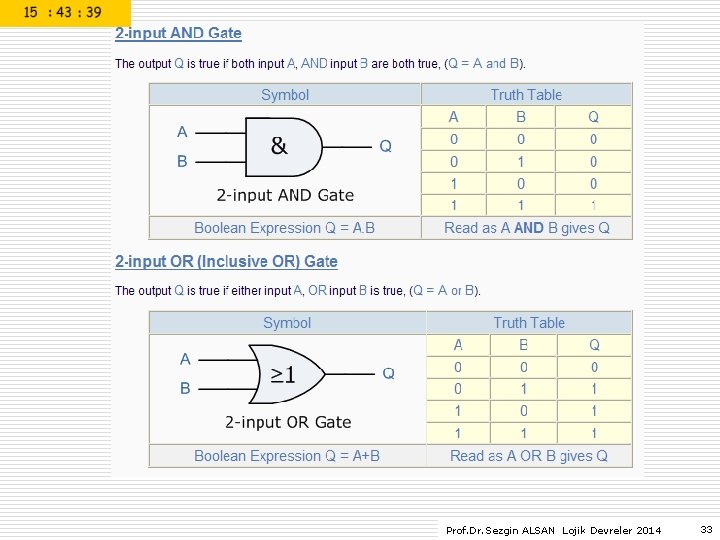

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 33

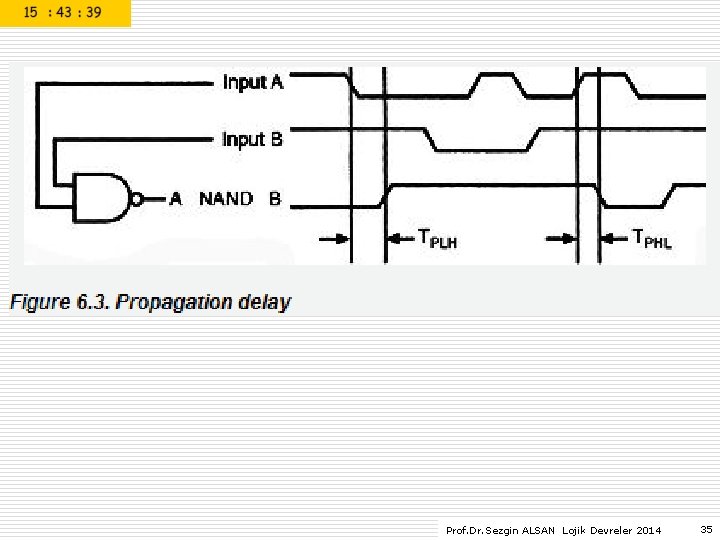

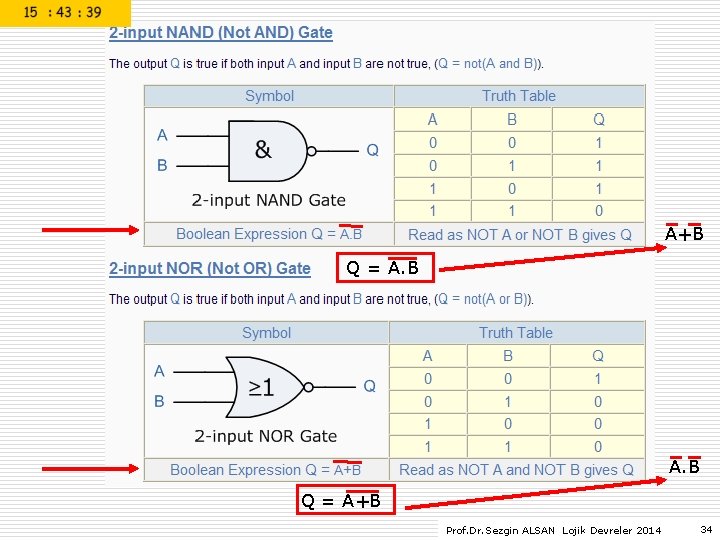

A+B Q = A+B Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 34

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 35

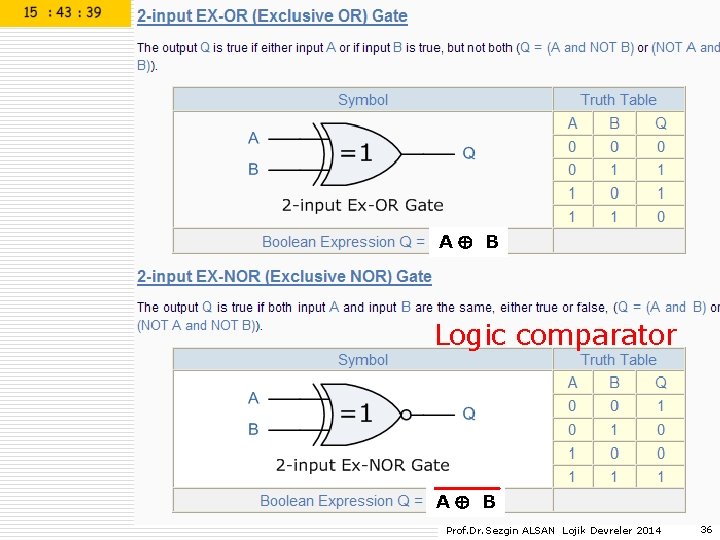

A B Logic comparator A B Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 36

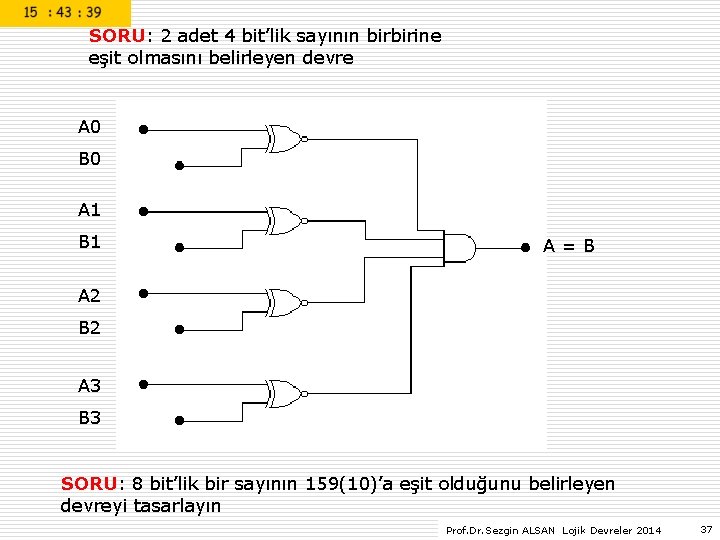

SORU: 2 adet 4 bit’lik sayının birbirine eşit olmasını belirleyen devre A 0 B 0 A 1 B 1 A = B A 2 B 2 A 3 B 3 SORU: 8 bit’lik bir sayının 159(10)’a eşit olduğunu belirleyen devreyi tasarlayın Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 37

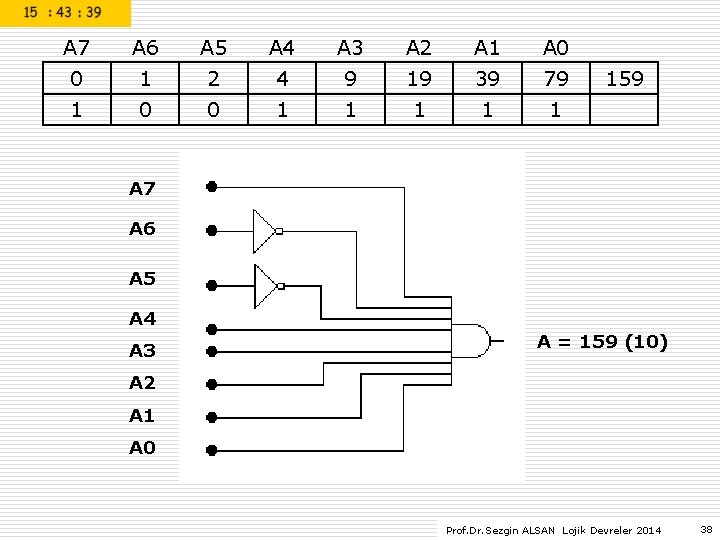

A 7 A 6 A 5 A 4 A 3 A 2 A 1 A 0 0 1 2 4 9 19 39 79 159 1 0 0 1 1 1 A 7 A 6 A 5 A 4 A 3 A = 159 (10) A 2 A 1 A 0 Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 38

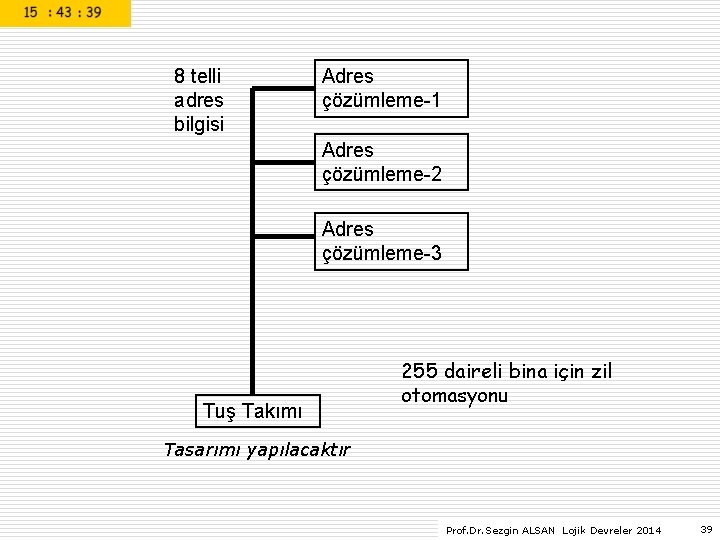

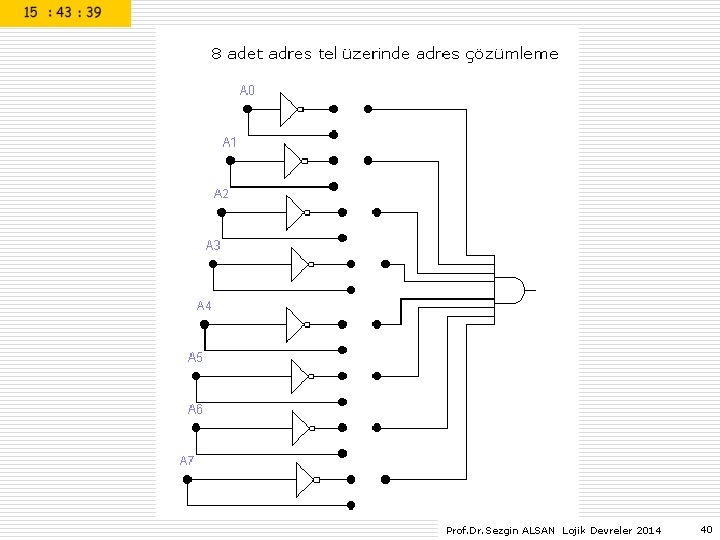

8 telli adres bilgisi Adres çözümleme-1 Adres çözümleme-2 Adres çözümleme-3 Tuş Takımı 255 daireli bina için zil otomasyonu Tasarımı yapılacaktır Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 39

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 40

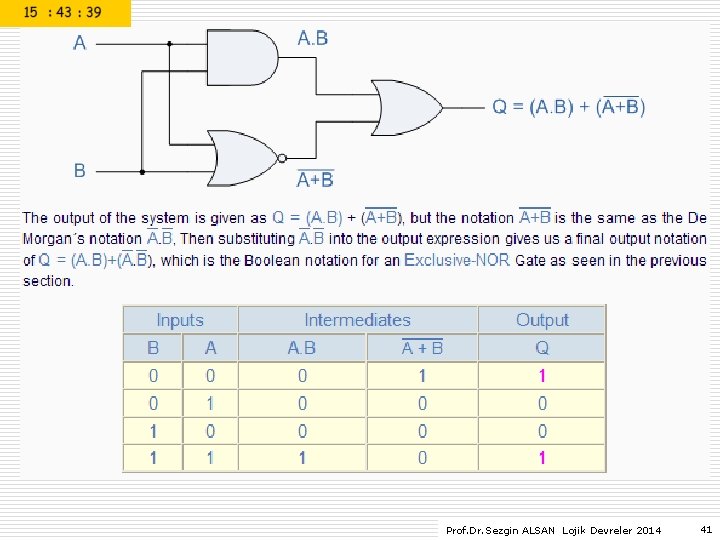

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 41

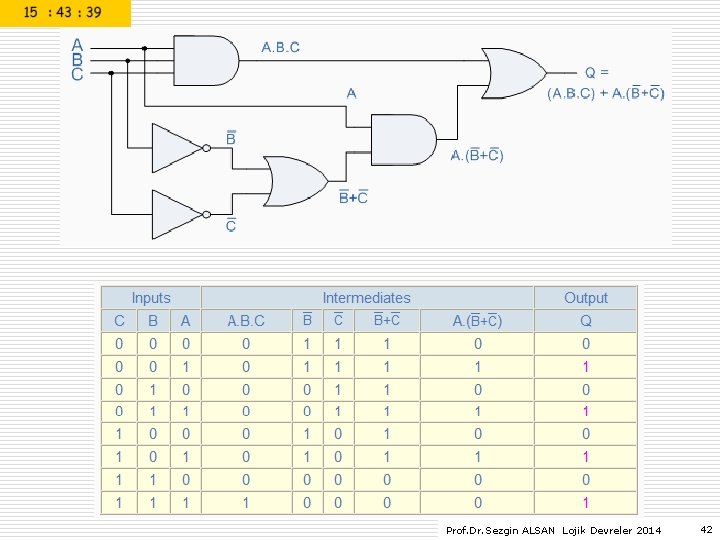

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 42

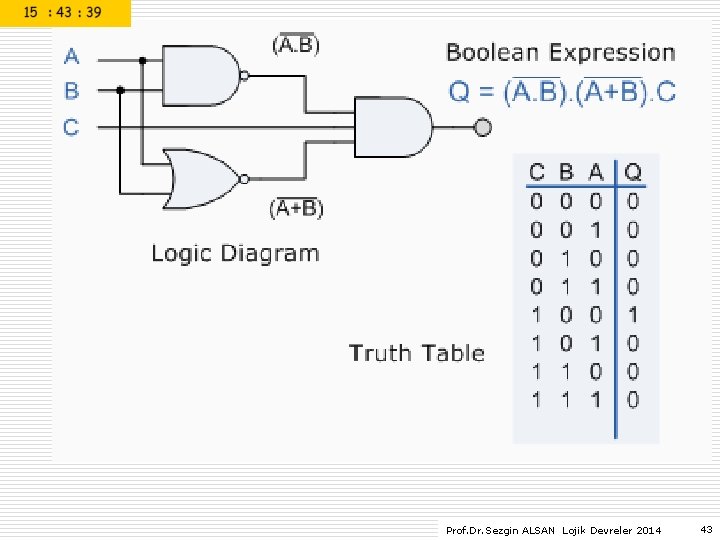

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 43

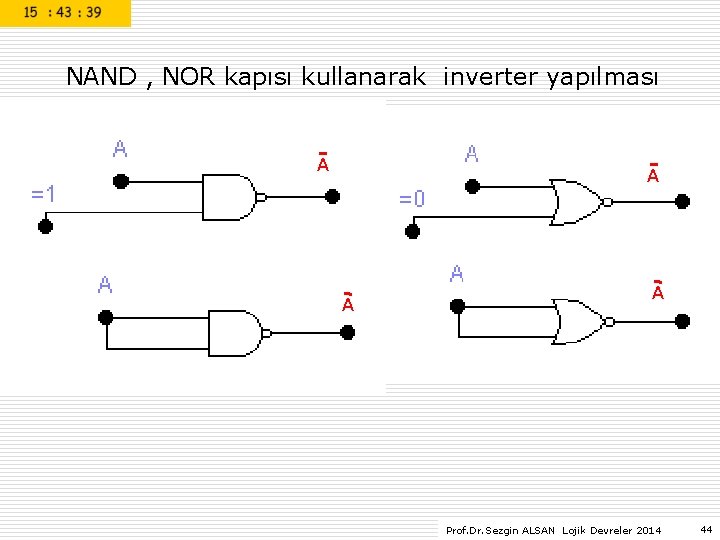

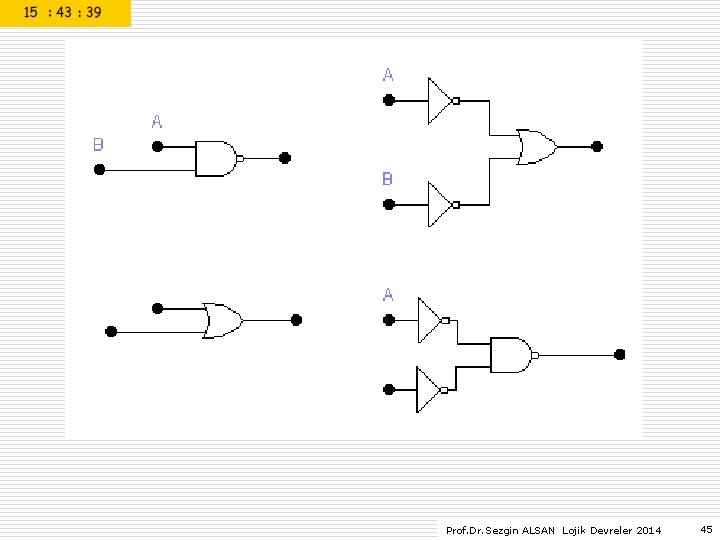

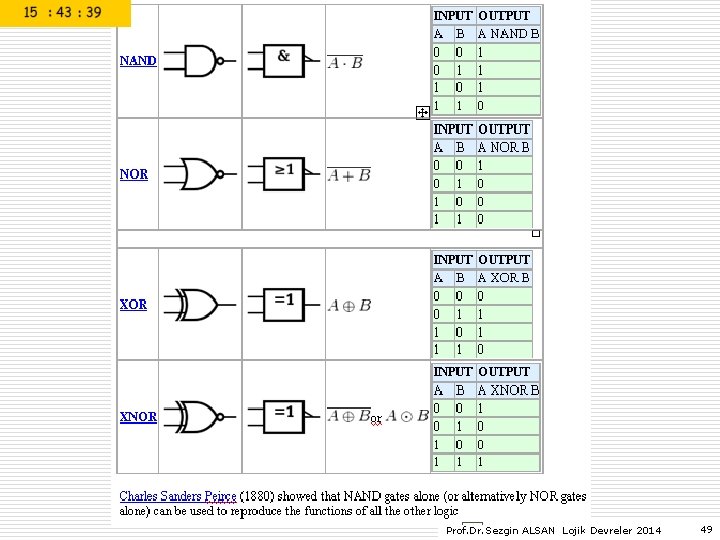

NAND , NOR kapısı kullanarak inverter yapılması A A Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 44

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 45

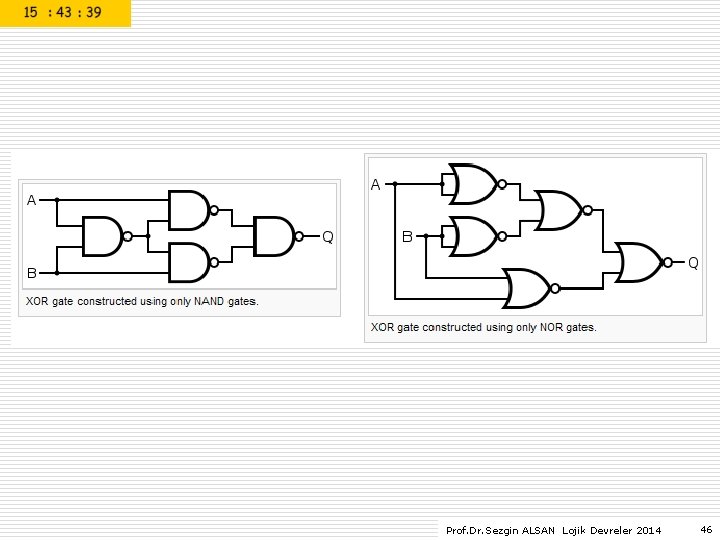

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 46

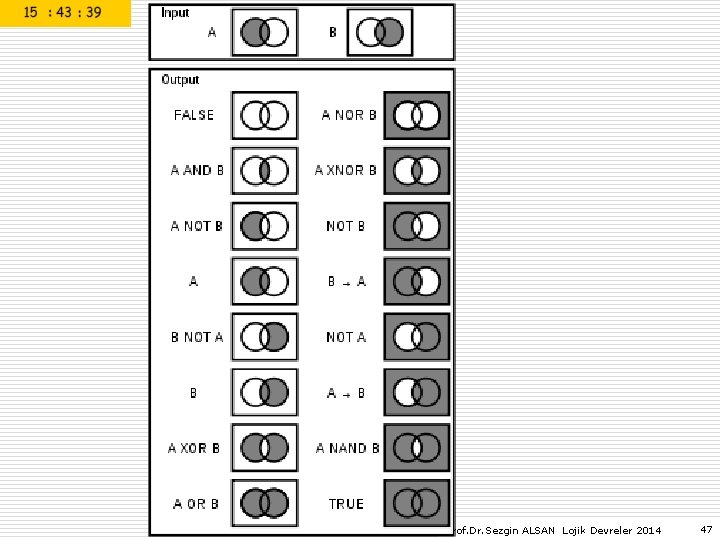

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 47

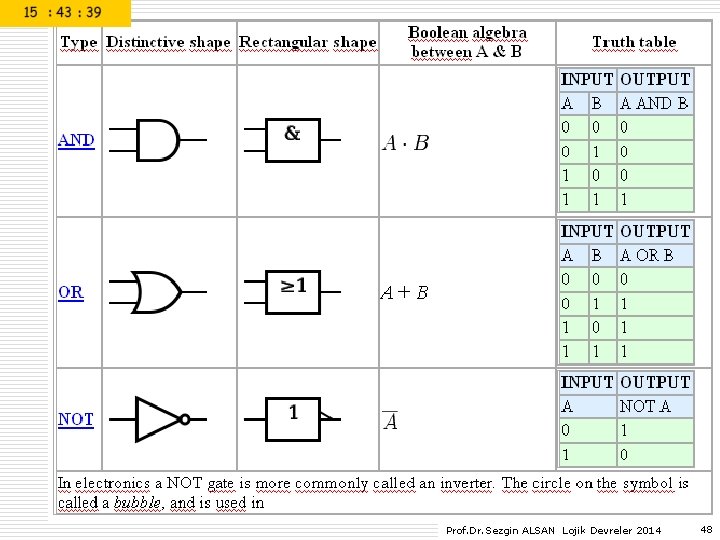

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 48

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 49

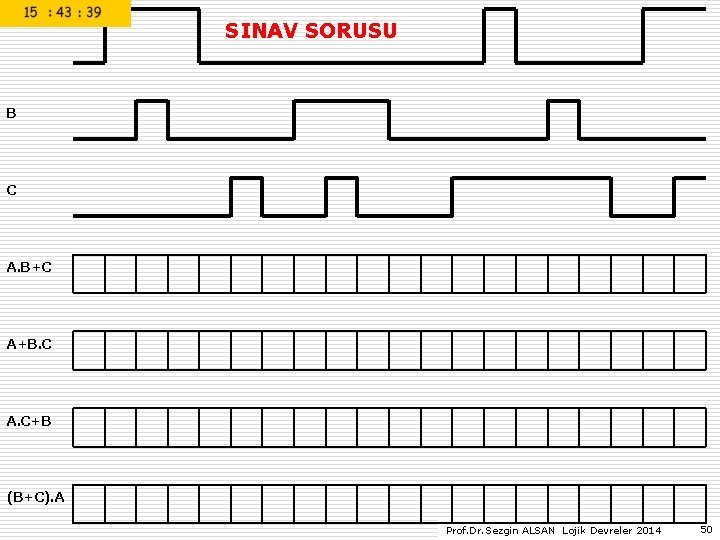

A SINAV SORUSU B C A. B+C A+B. C A. C+B (B+C). A Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 50

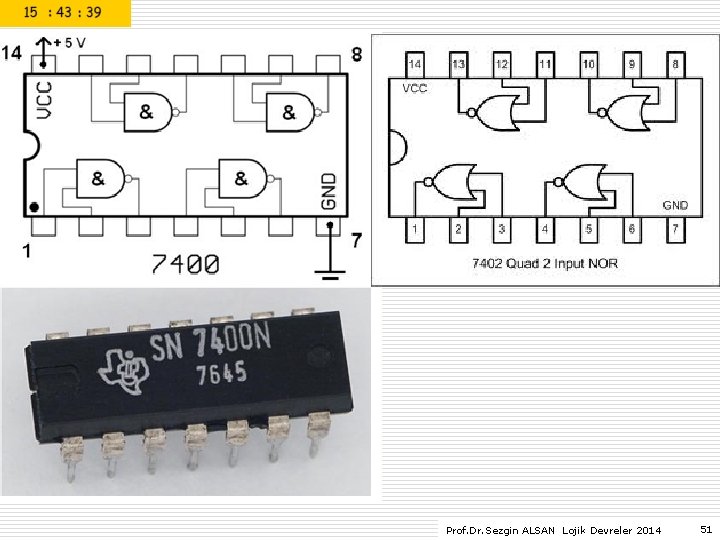

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 51

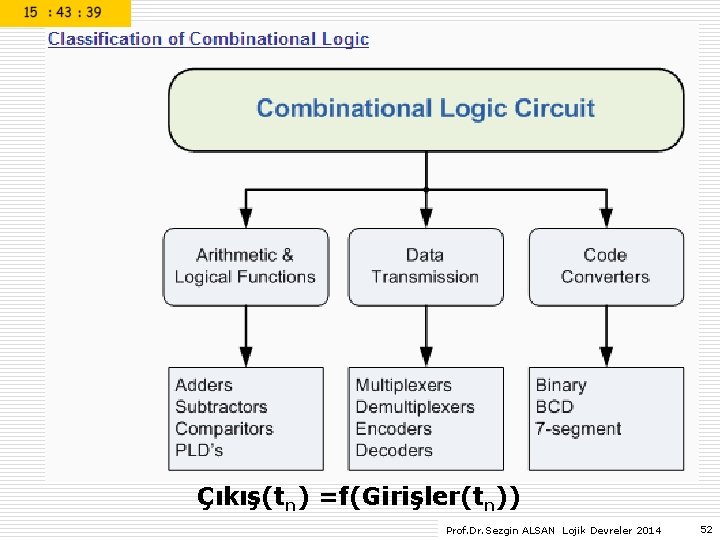

Çıkış(tn) =f(Girişler(tn)) Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 52

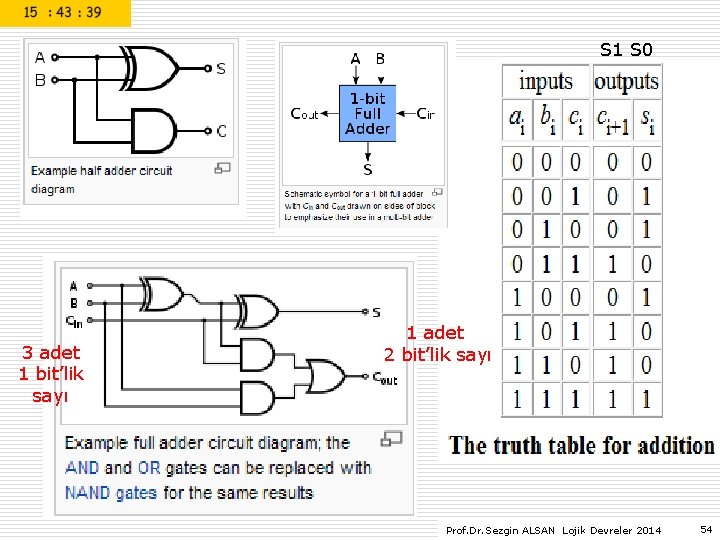

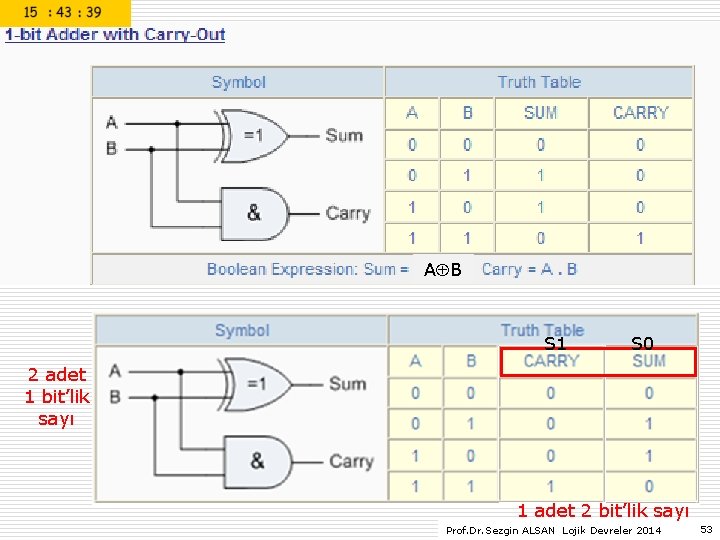

A B S 1 S 0 2 adet 1 bit’lik sayı 1 adet 2 bit’lik sayı Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 53

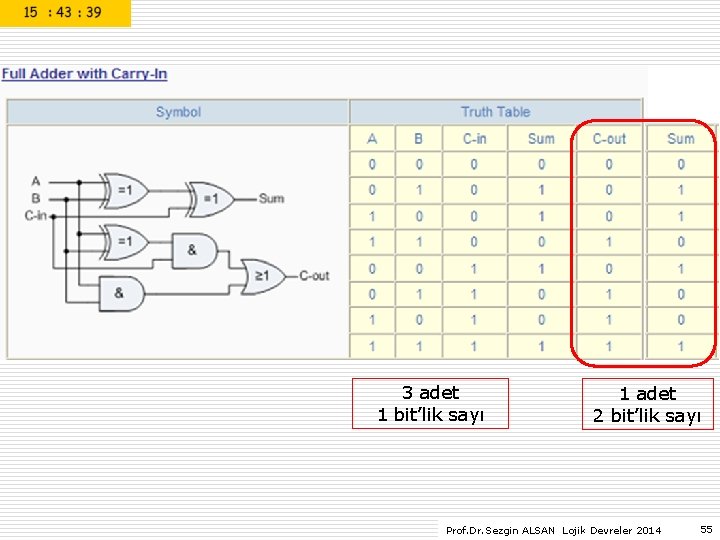

S 1 S 0 3 adet 1 bit’lik sayı 1 adet 2 bit’lik sayı Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 54

3 adet 1 bit’lik sayı 1 adet 2 bit’lik sayı Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 55

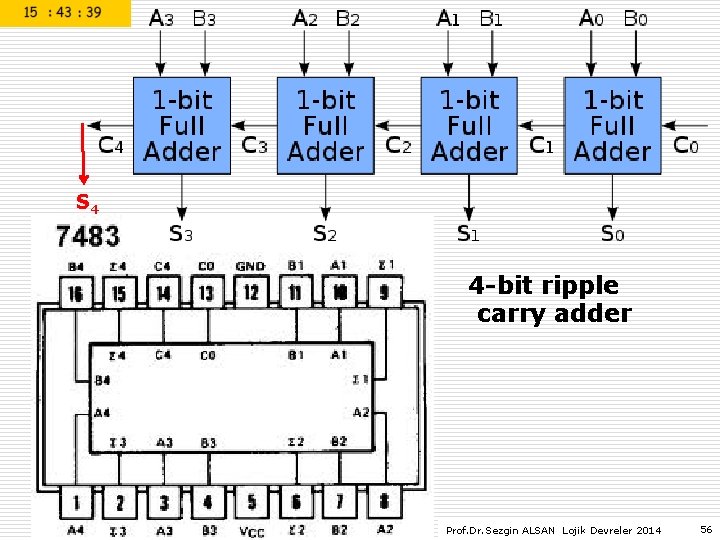

S 4 4 -bit ripple carry adder Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 56

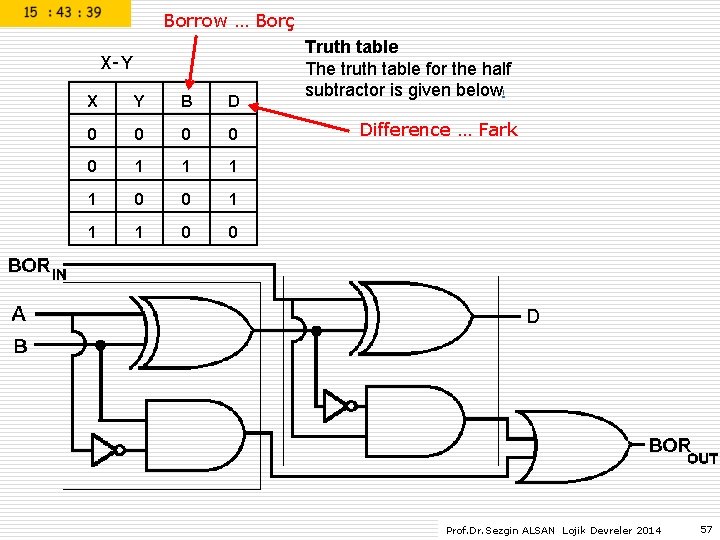

Borrow … Borç X-Y X Y B D 0 0 0 1 1 1 0 0 Truth table The truth table for the half subtractor is given below ] Difference … Fark Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 57

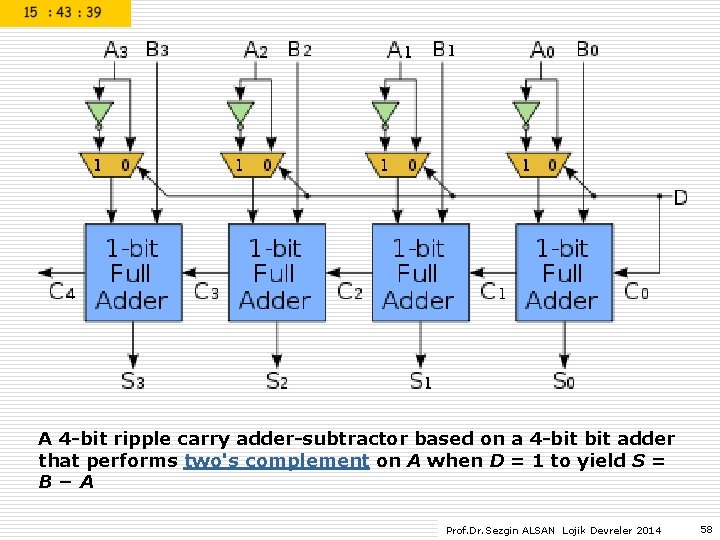

A 4 -bit ripple carry adder-subtractor based on a 4 -bit adder that performs two's complement on A when D = 1 to yield S = B−A Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 58

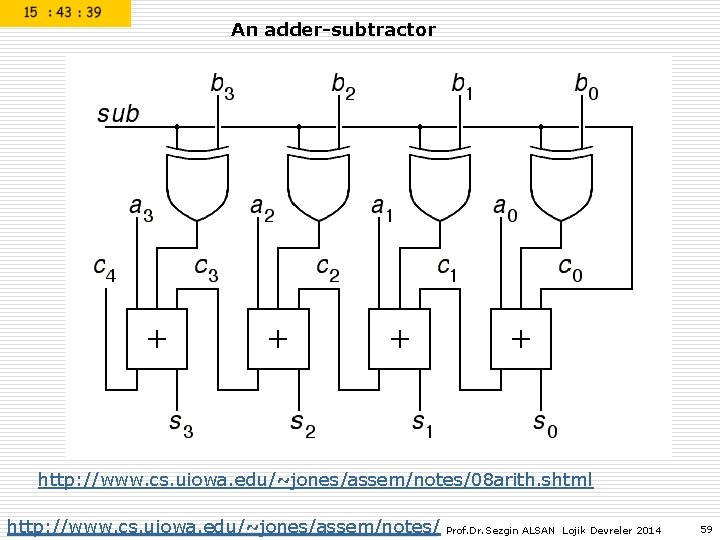

An adder-subtractor http: //www. cs. uiowa. edu/~jones/assem/notes/08 arith. shtml http: //www. cs. uiowa. edu/~jones/assem/notes/ Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 59

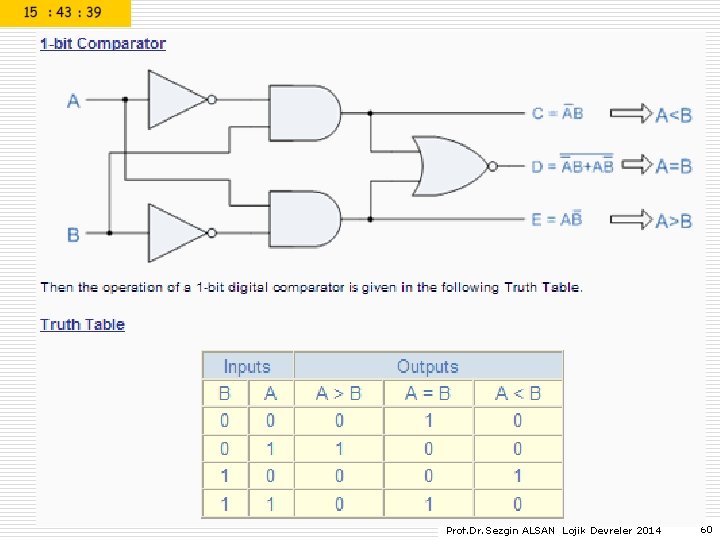

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 60

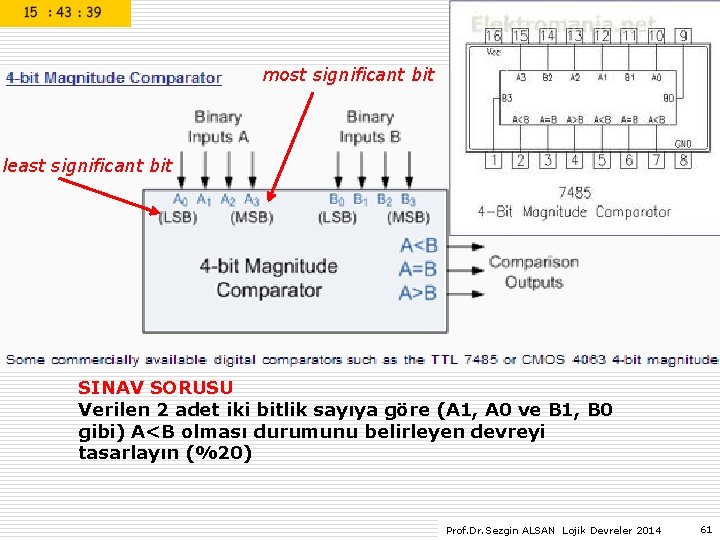

most significant bit least significant bit SINAV SORUSU Verilen 2 adet iki bitlik sayıya göre (A 1, A 0 ve B 1, B 0 gibi) A<B olması durumunu belirleyen devreyi tasarlayın (%20) Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 61

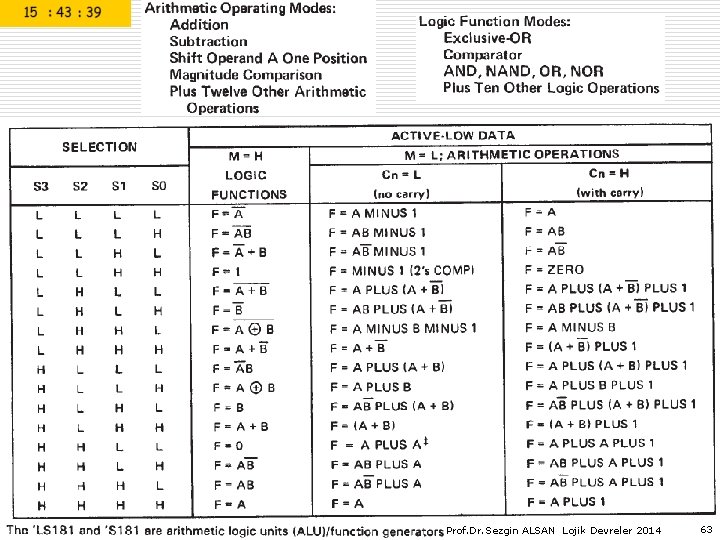

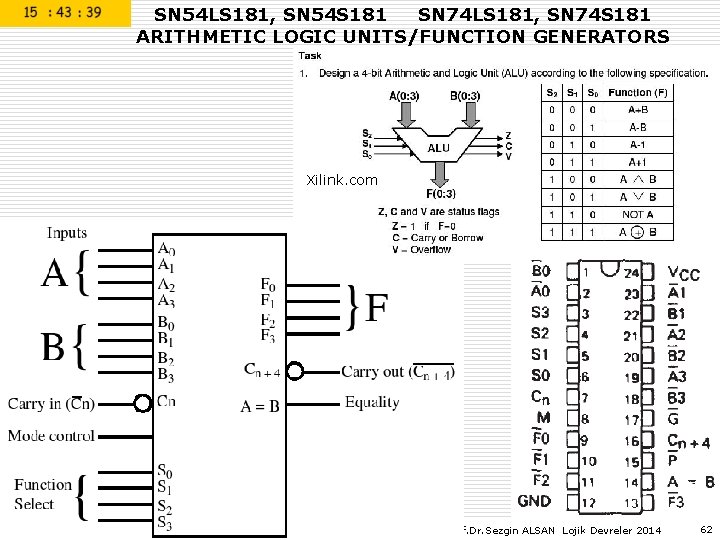

SN 54 LS 181, SN 54 S 181 SN 74 LS 181, SN 74 S 181 ARITHMETIC LOGIC UNITS/FUNCTION GENERATORS Xilink. com Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 62

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 63

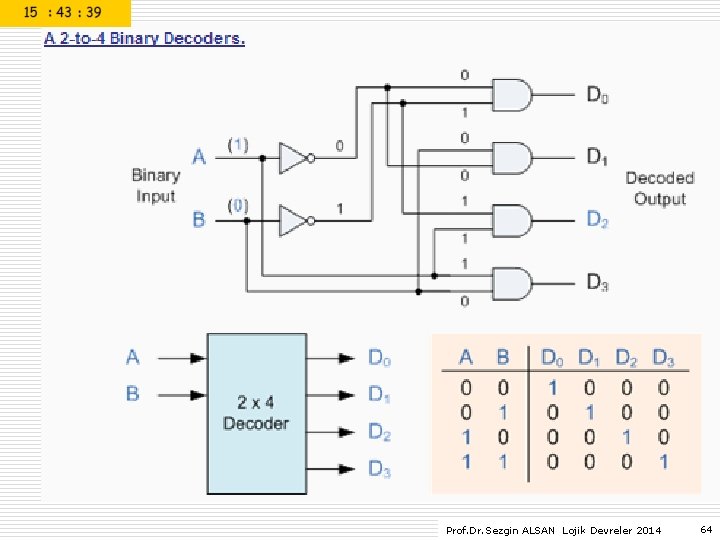

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 64

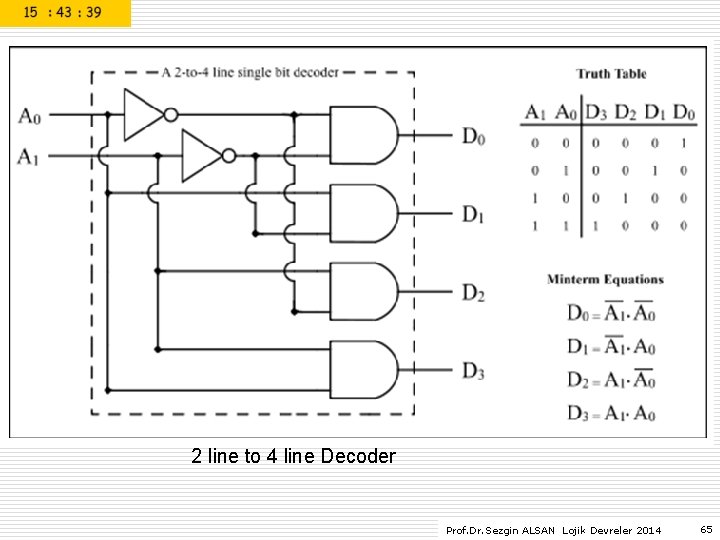

2 line to 4 line Decoder Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 65

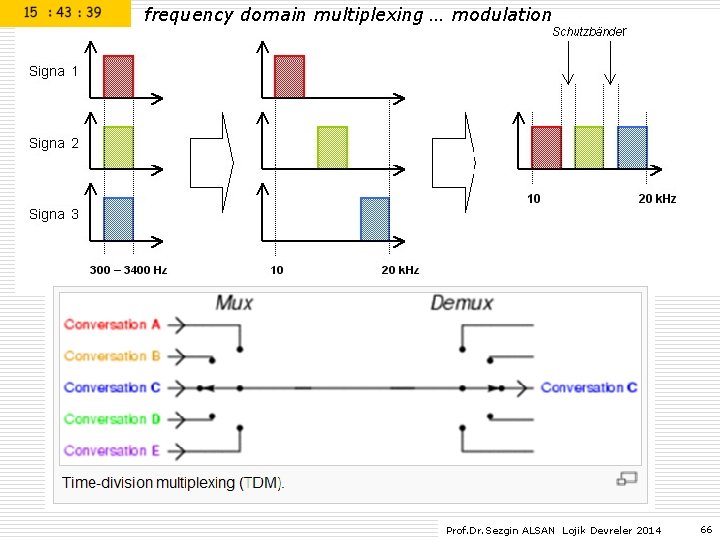

frequency domain multiplexing … modulation Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 66

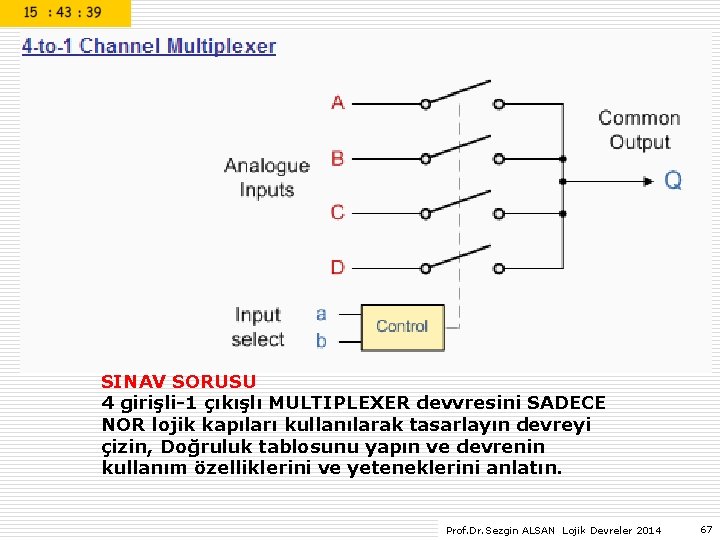

SINAV SORUSU 4 girişli-1 çıkışlı MULTIPLEXER devvresini SADECE NOR lojik kapıları kullanılarak tasarlayın devreyi çizin, Doğruluk tablosunu yapın ve devrenin kullanım özelliklerini ve yeteneklerini anlatın. Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 67

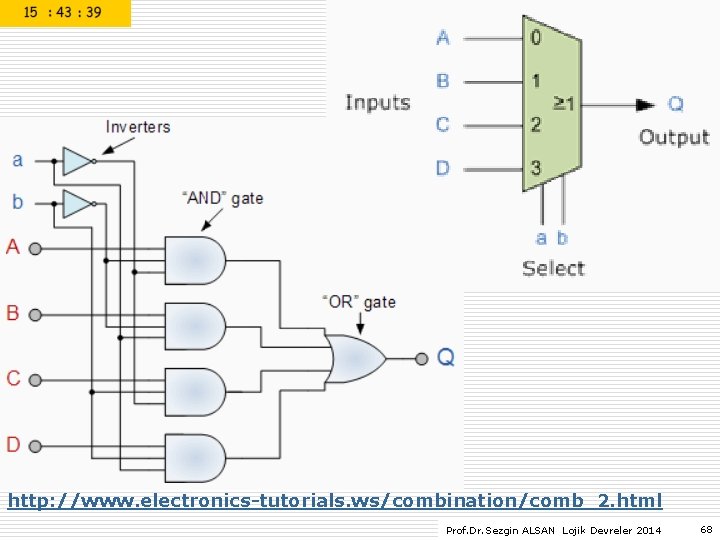

http: //www. electronics-tutorials. ws/combination/comb_2. html Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 68

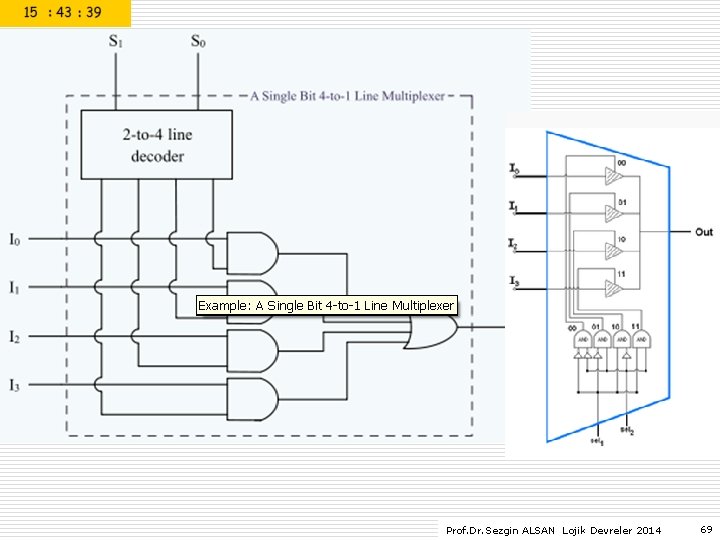

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 69

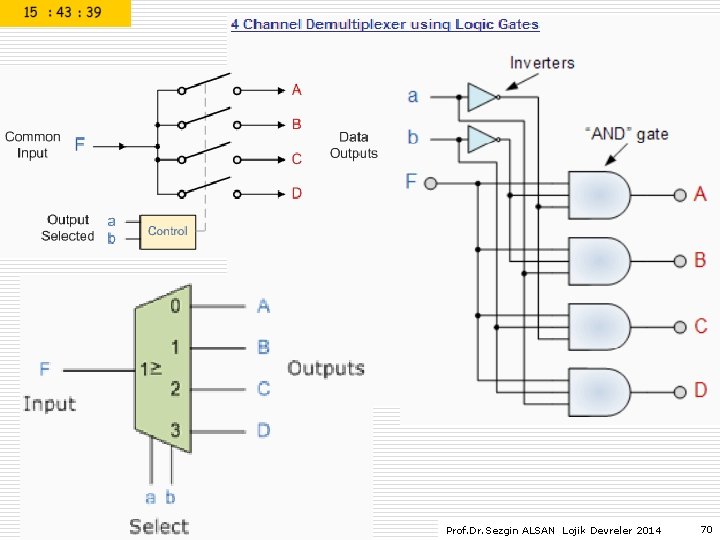

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 70

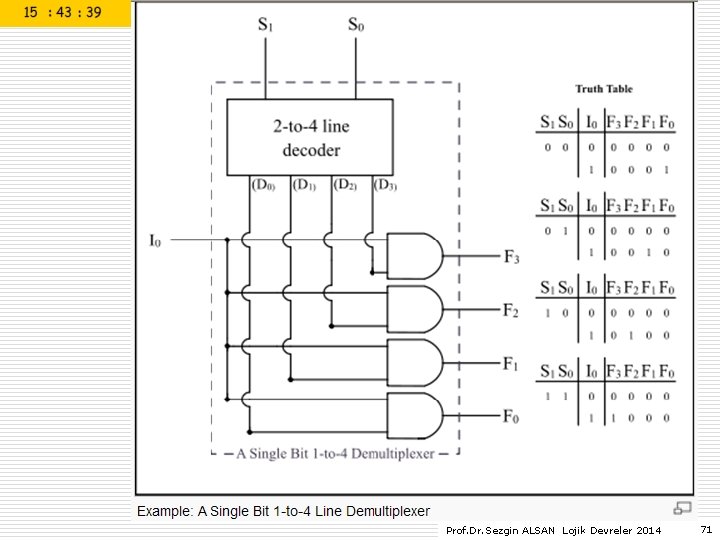

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 71

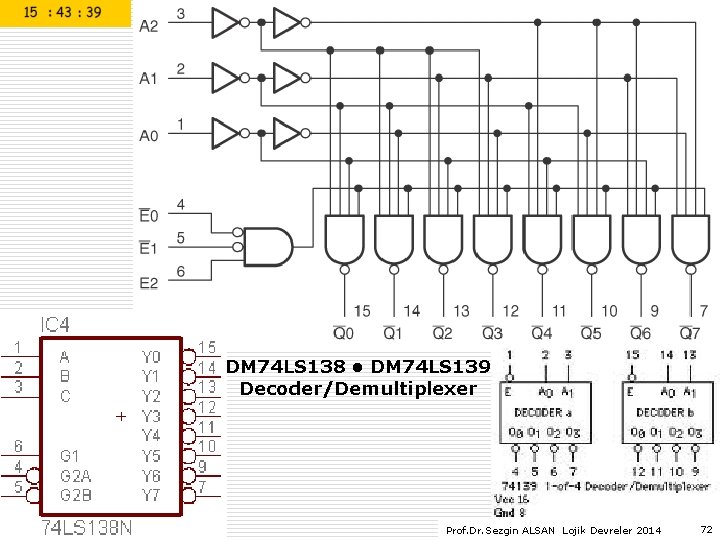

DM 74 LS 138 • DM 74 LS 139 Decoder/Demultiplexer Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 72

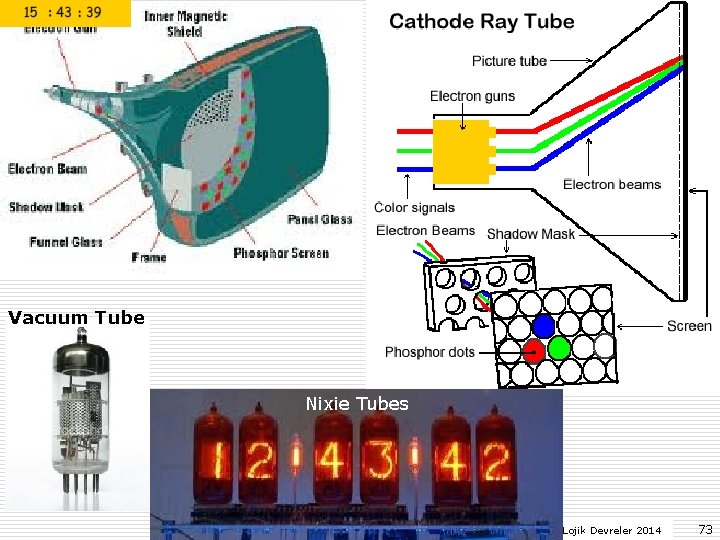

Vacuum Tube Nixie Tubes Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 73

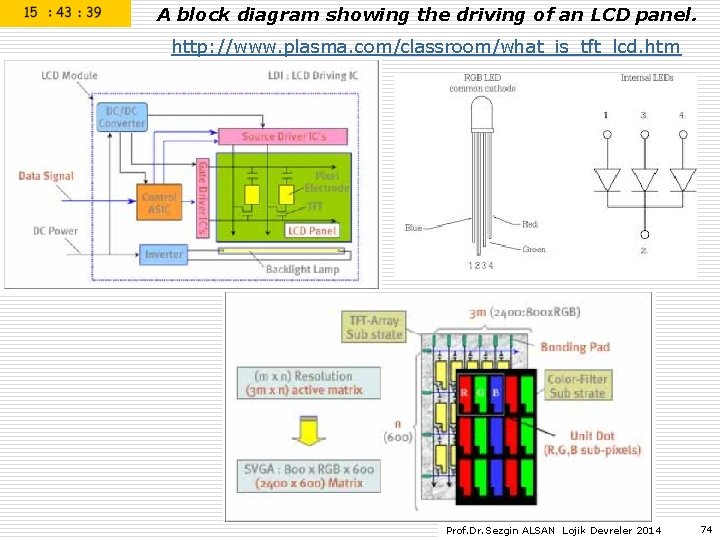

A block diagram showing the driving of an LCD panel. http: //www. plasma. com/classroom/what_is_tft_lcd. htm Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 74

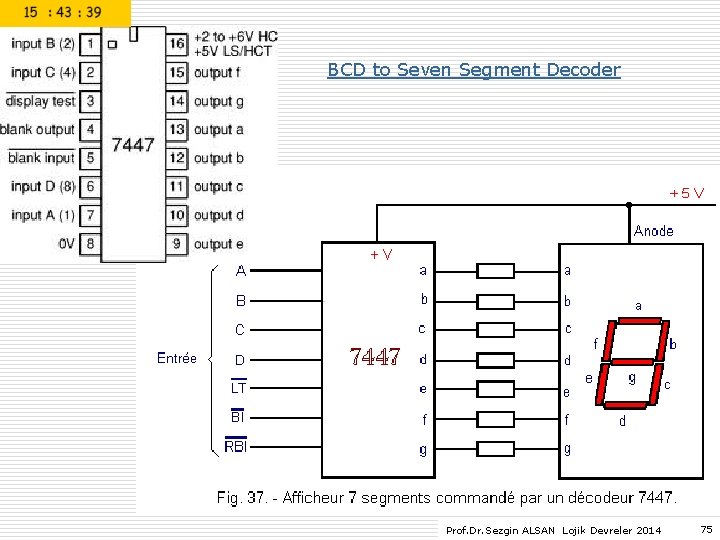

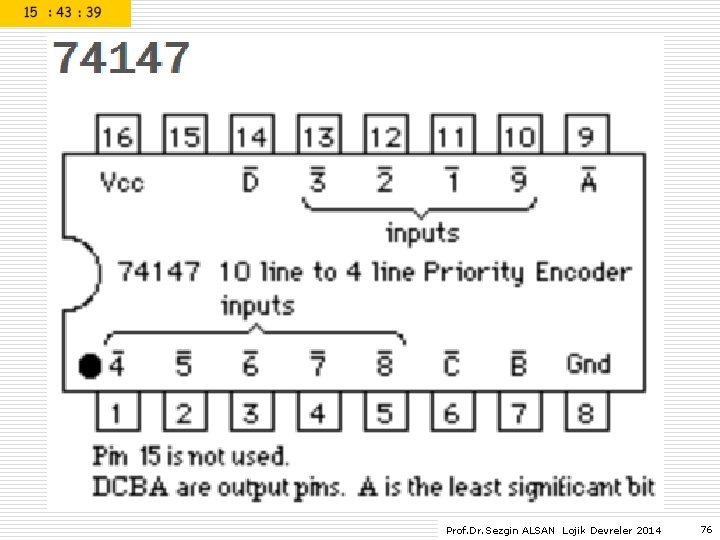

BCD to Seven Segment Decoder Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 75

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 76

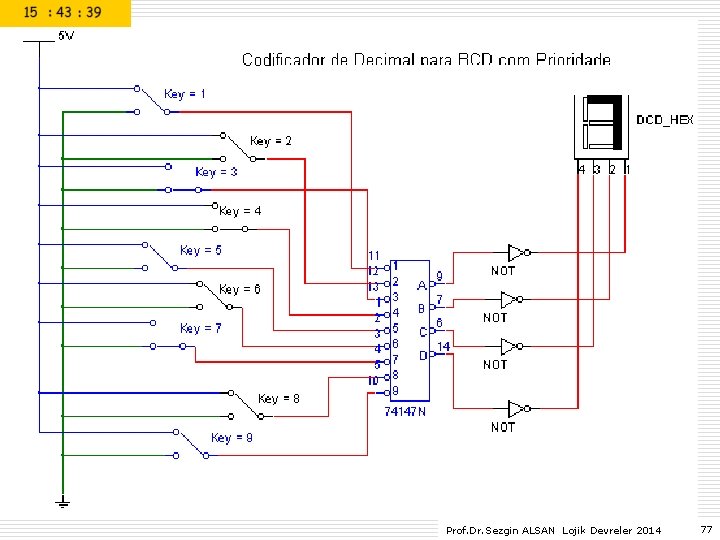

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 77

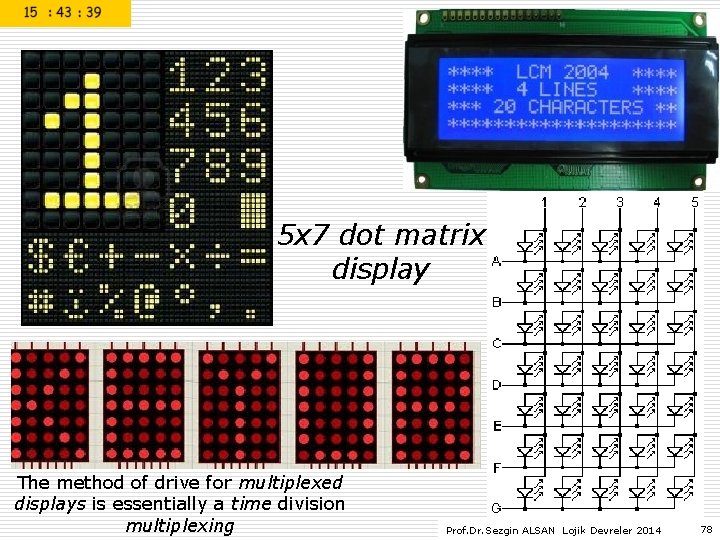

5 x 7 dot matrix display The method of drive for multiplexed displays is essentially a time division multiplexing Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 78

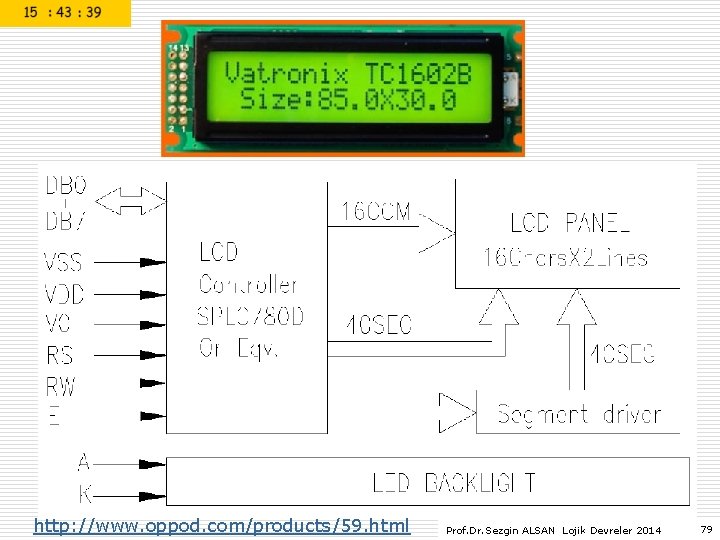

http: //www. oppod. com/products/59. html Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 79

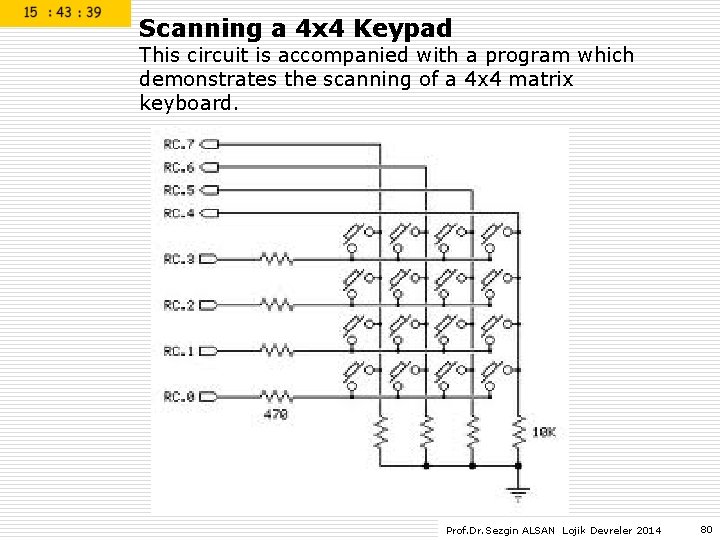

Scanning a 4 x 4 Keypad This circuit is accompanied with a program which demonstrates the scanning of a 4 x 4 matrix keyboard. Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 80

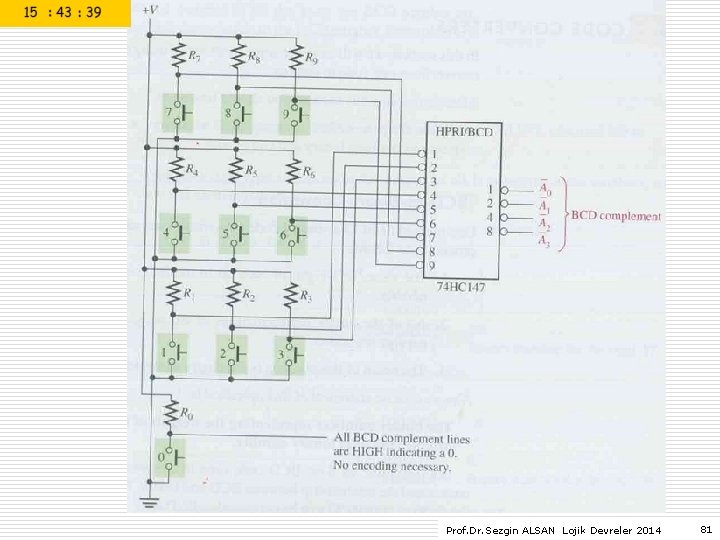

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 81

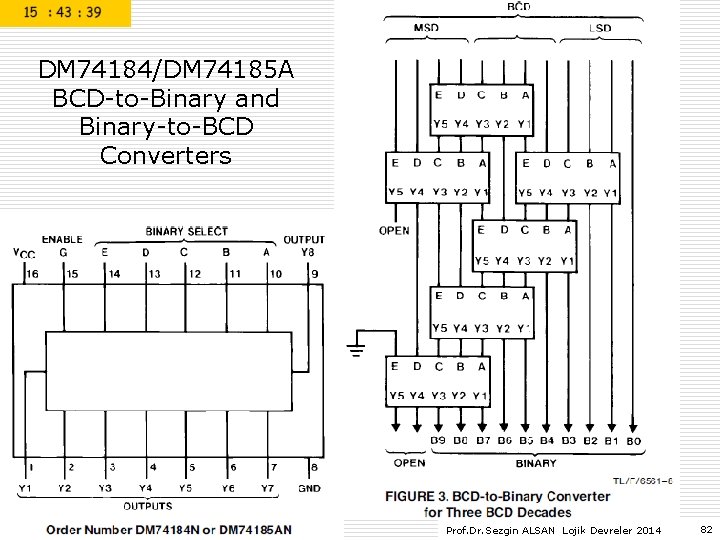

DM 74184/DM 74185 A BCD-to-Binary and Binary-to-BCD Converters Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 82

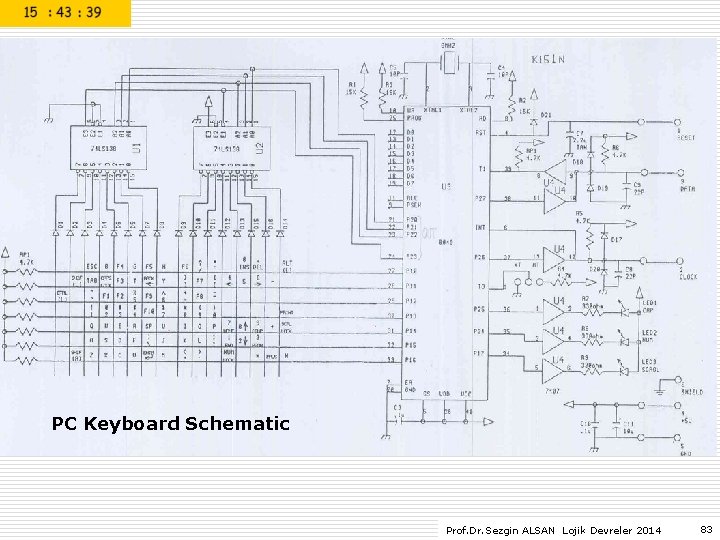

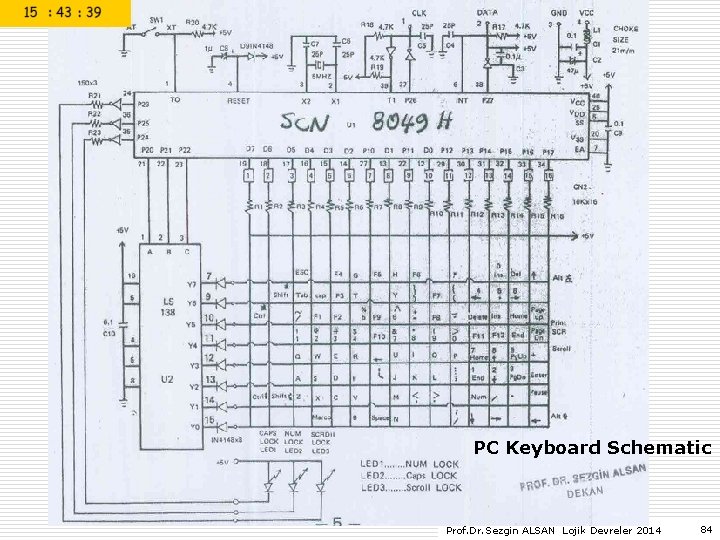

PC Keyboard Schematic Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 83

PC Keyboard Schematic Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 84

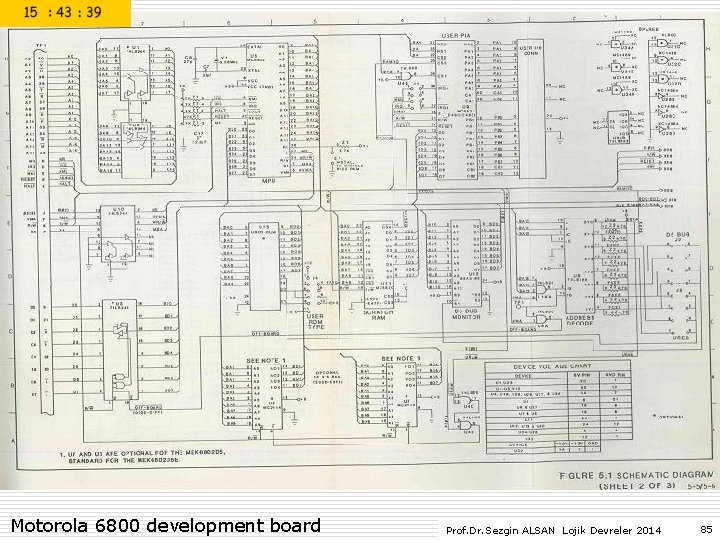

Motorola 6800 development board Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 85

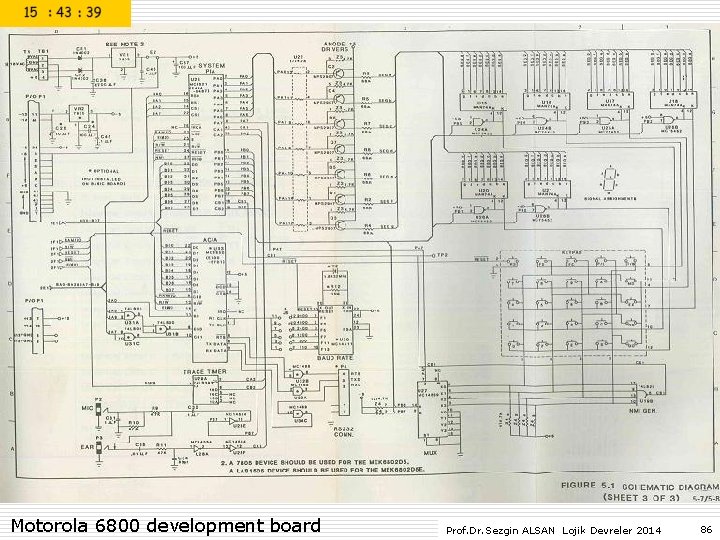

Motorola 6800 development board Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 86

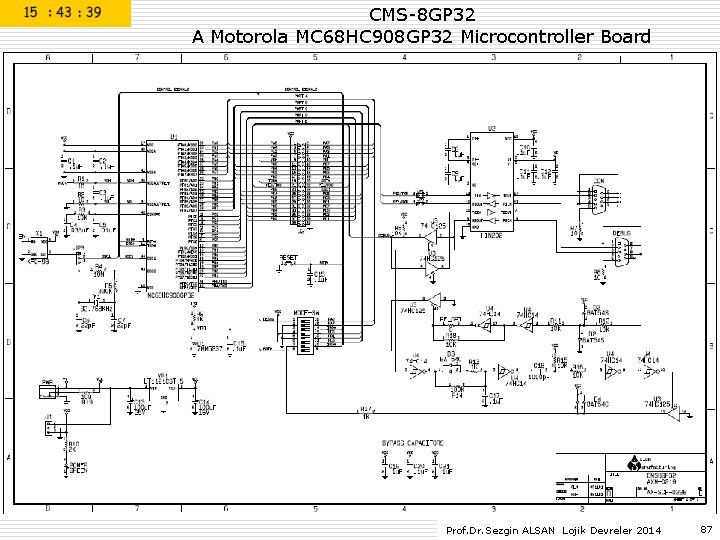

CMS-8 GP 32 A Motorola MC 68 HC 908 GP 32 Microcontroller Board Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 87

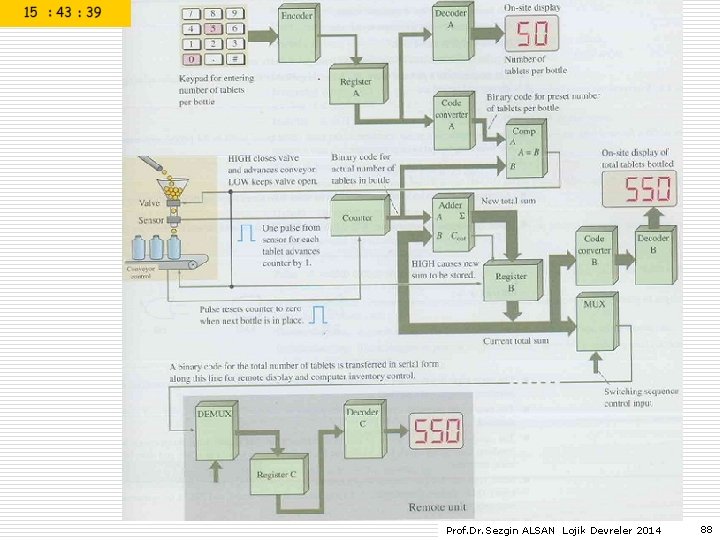

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 88

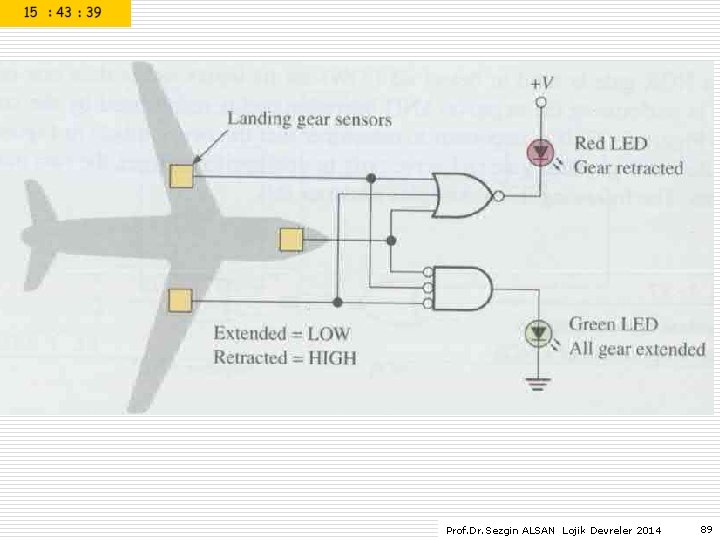

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 89

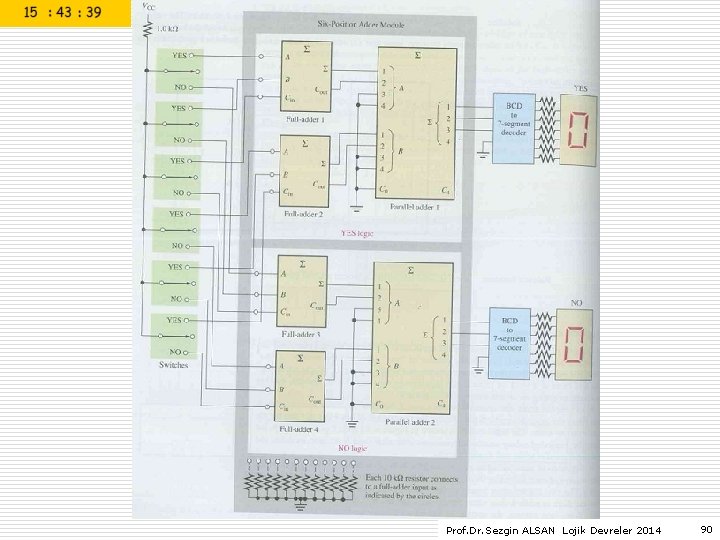

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 90

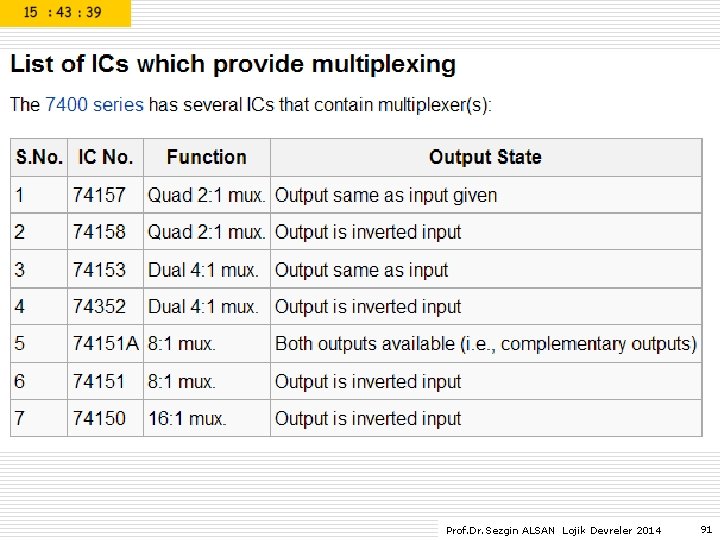

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 91

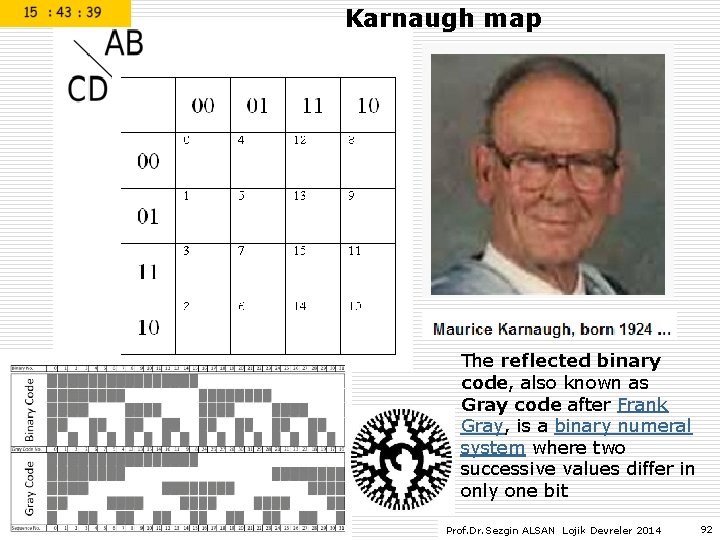

Karnaugh map The reflected binary code, also known as Gray code after Frank Gray, is a binary numeral system where two successive values differ in only one bit Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 92

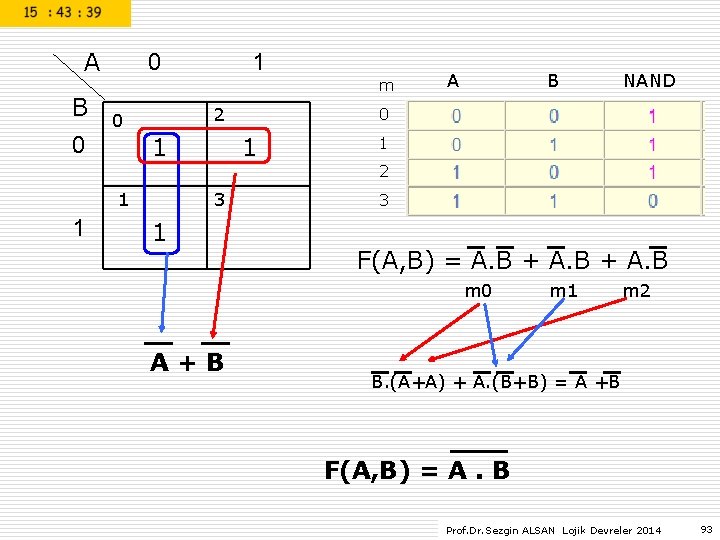

A B 0 2 0 0 1 1 m A B NAND 0 1 1 2 1 1 3 F(A, B) = A. B + A. B m 0 m 1 m 2 A+B B. (A+A) + A. (B+B) = A +B F(A, B) = A. B Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 93

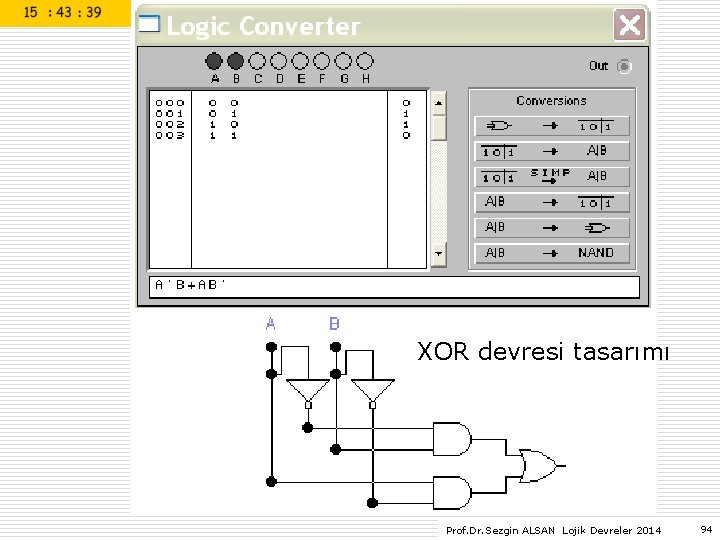

XOR devresi tasarımı Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 94

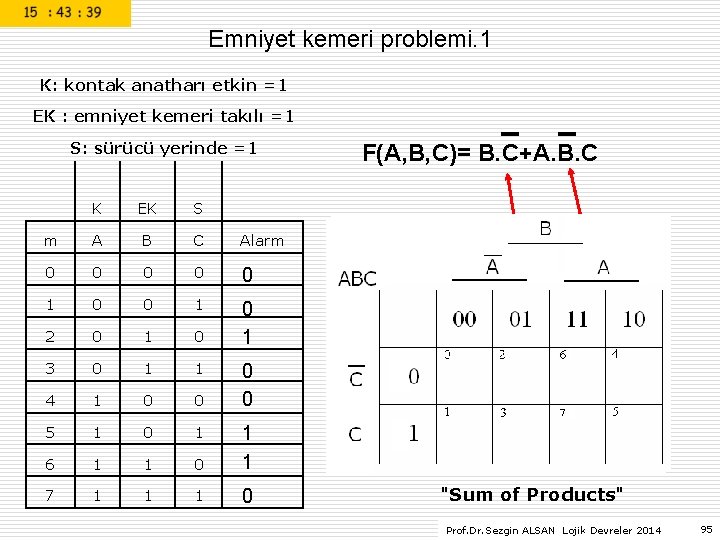

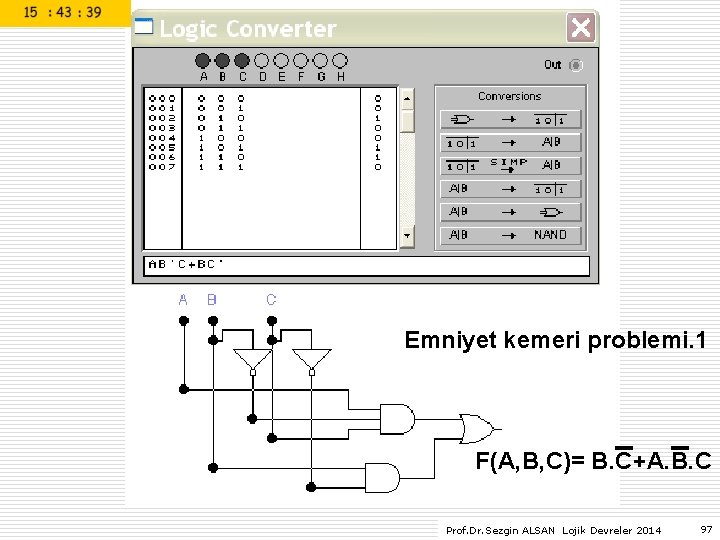

Emniyet kemeri problemi. 1 K: kontak anatharı etkin =1 EK : emniyet kemeri takılı =1 S: sürücü yerinde =1 F(A, B, C)= B. C+A. B. C K EK S m A B C Alarm 0 0 0 1 2 0 1 0 0 1 3 0 1 1 4 1 0 0 5 1 0 1 6 1 1 0 1 1 7 1 1 1 0 1 1 1 "Sum of Products" Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 95

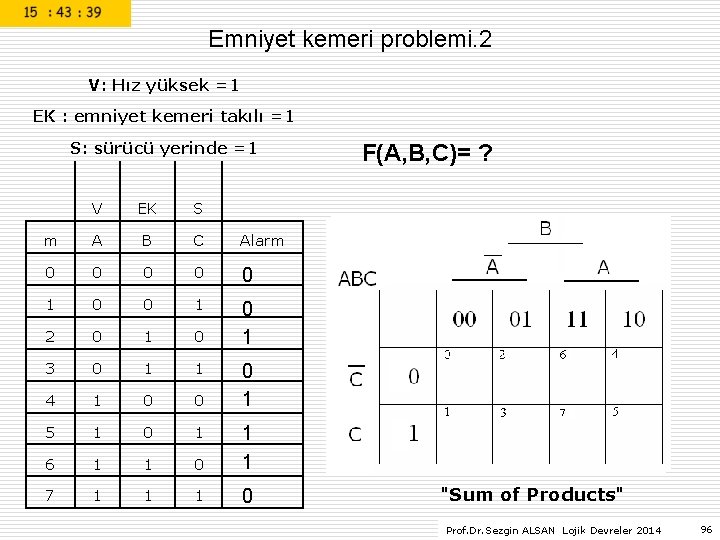

Emniyet kemeri problemi. 2 V: Hız yüksek =1 EK : emniyet kemeri takılı =1 S: sürücü yerinde =1 F(A, B, C)= ? V EK S m A B C Alarm 0 0 0 1 2 0 1 0 0 1 3 0 1 1 4 1 0 0 0 1 5 1 0 1 6 1 1 0 1 1 7 1 1 1 0 1 1 1 "Sum of Products" Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 96

Emniyet kemeri problemi. 1 F(A, B, C)= B. C+A. B. C Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 97

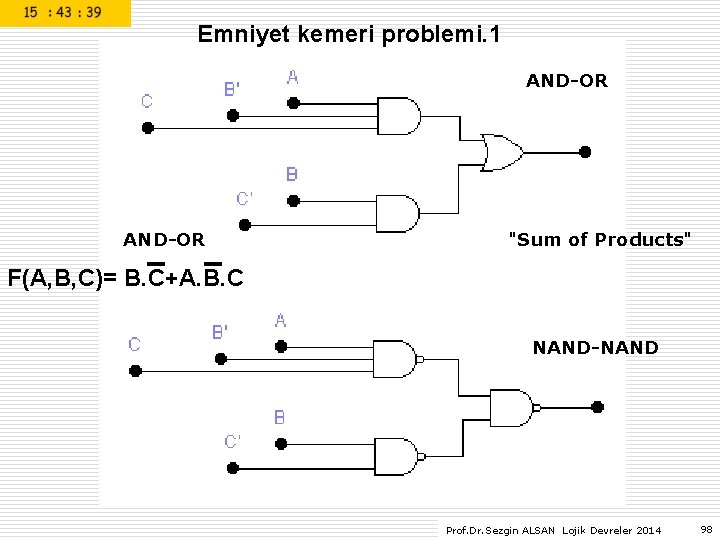

Emniyet kemeri problemi. 1 AND-OR "Sum of Products" F(A, B, C)= B. C+A. B. C NAND-NAND Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 98

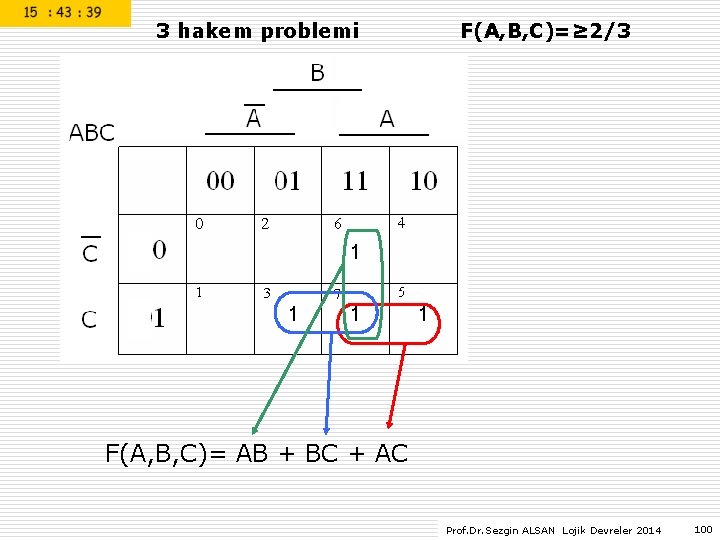

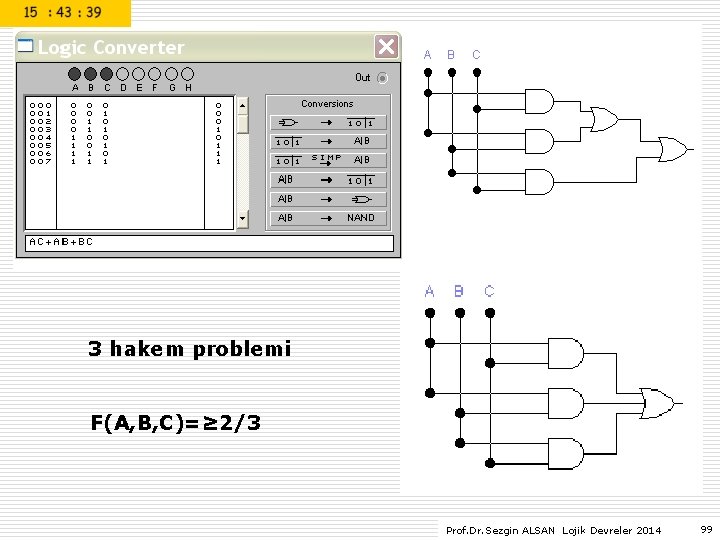

3 hakem problemi F(A, B, C)=≥ 2/3 Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 99

3 hakem problemi F(A, B, C)=≥ 2/3 1 1 F(A, B, C)= AB + BC + AC Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 100

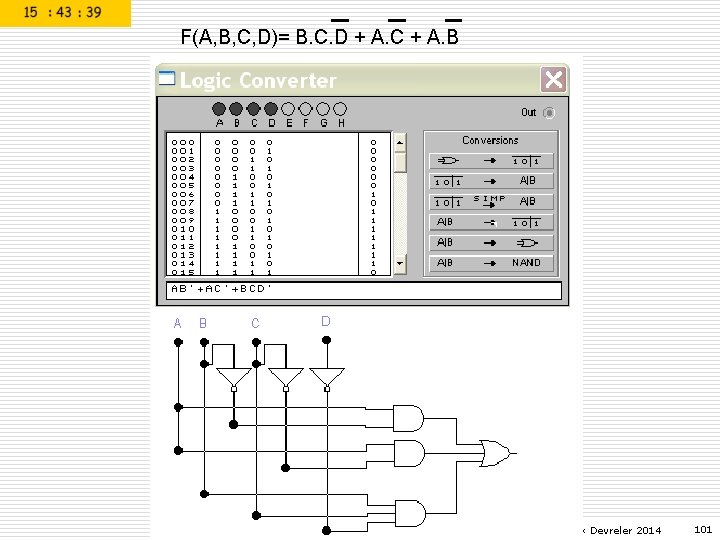

F(A, B, C, D)= B. C. D + A. C + A. B Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 101

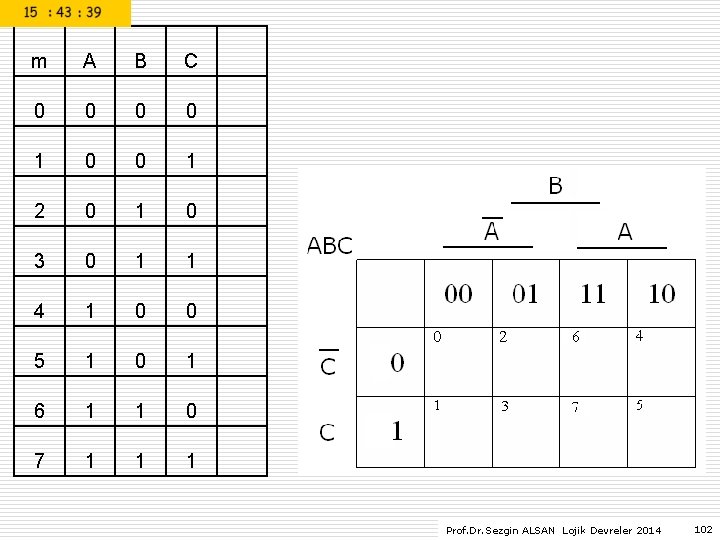

m A B C 0 0 1 2 0 1 0 3 0 1 1 4 1 0 0 5 1 0 1 6 1 1 0 7 1 1 1 Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 102

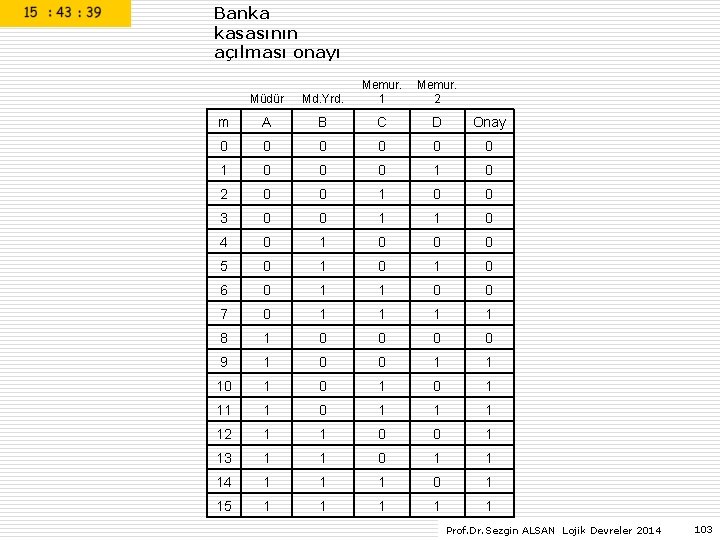

Banka kasasının açılması onayı Müdür Md. Yrd. Memur. 1 Memur. 2 m A B C D Onay 0 0 0 1 0 2 0 0 1 0 0 3 0 0 1 1 0 4 0 1 0 0 0 5 0 1 0 6 0 1 1 0 0 7 0 1 1 8 1 0 0 9 1 0 0 1 1 10 1 0 1 11 1 0 1 12 1 1 0 0 1 13 1 1 0 1 1 14 1 1 1 0 1 15 1 1 1 Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 103

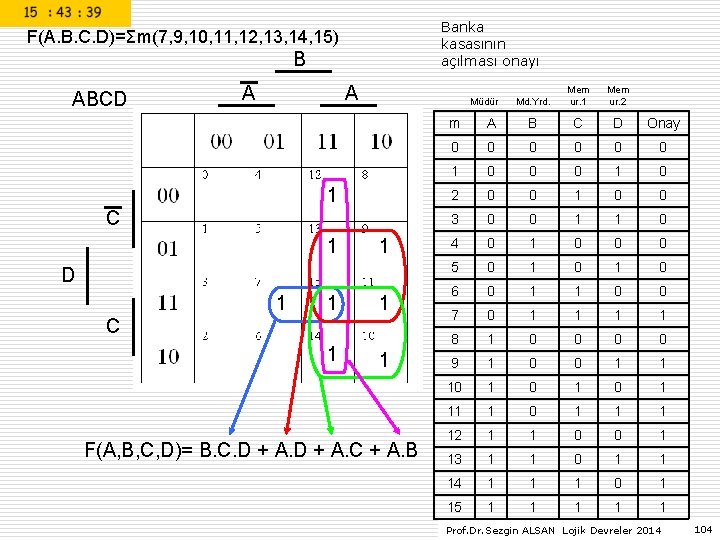

Banka kasasının açılması onayı F(A. B. C. D)=Σm(7, 9, 10, 11, 12, 13, 14, 15) B ABCD A A Müdür 1 C 1 1 D 1 1 1 C 1 1 F(A, B, C, D)= B. C. D + A. C + A. B Md. Yrd. Mem ur. 1 Mem ur. 2 m A B C D Onay 0 0 0 1 0 2 0 0 1 0 0 3 0 0 1 1 0 4 0 1 0 0 0 5 0 1 0 6 0 1 1 0 0 7 0 1 1 8 1 0 0 9 1 0 0 1 1 10 1 0 1 11 1 0 1 12 1 1 0 0 1 13 1 1 0 1 1 14 1 1 1 0 1 15 1 1 1 Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 104

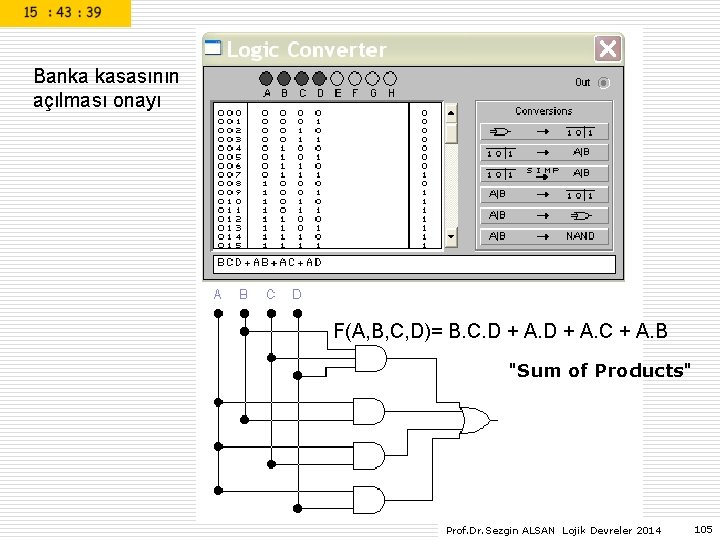

Banka kasasının açılması onayı F(A, B, C, D)= B. C. D + A. C + A. B "Sum of Products" Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 105

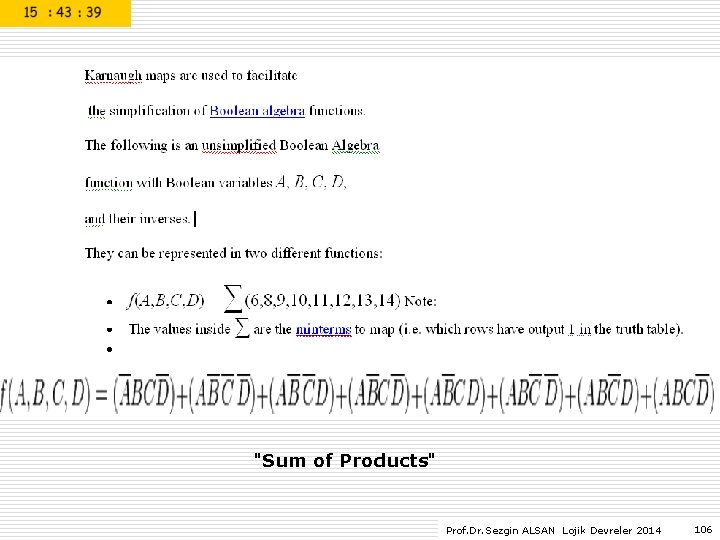

"Sum of Products" Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 106

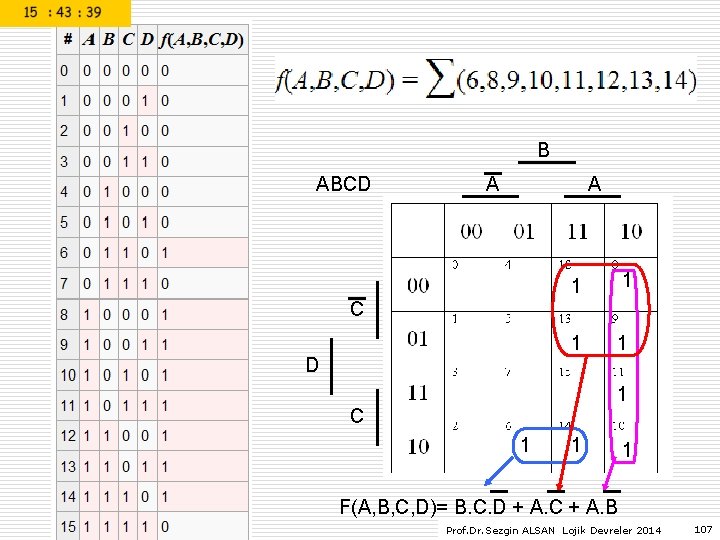

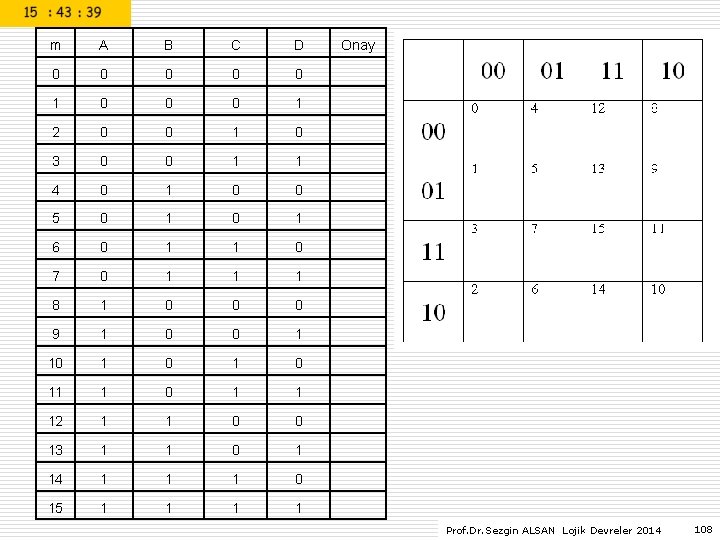

B ABCD A A 1 1 C D 1 C 1 1 1 F(A, B, C, D)= B. C. D + A. C + A. B Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 107

m A B C D 0 0 0 1 2 0 0 1 0 3 0 0 1 1 4 0 1 0 0 5 0 1 6 0 1 1 0 7 0 1 1 1 8 1 0 0 0 9 1 0 0 1 10 1 0 11 1 0 1 1 12 1 1 0 0 13 1 1 0 1 14 1 1 1 0 15 1 1 Onay Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 108

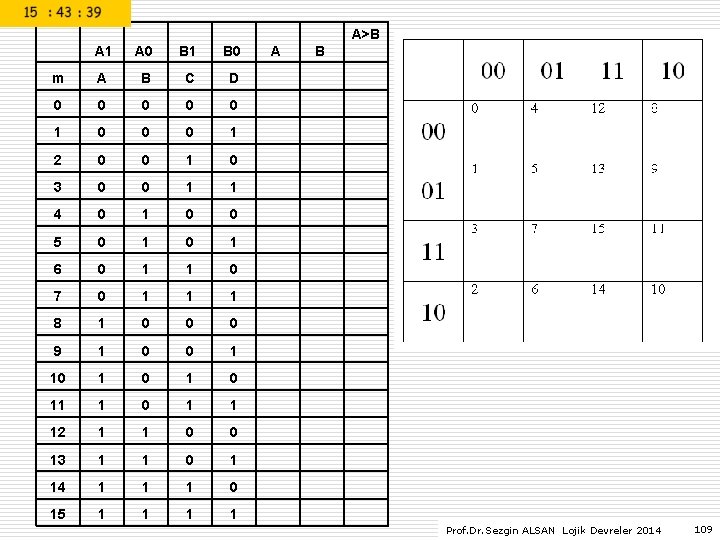

A 1 A 0 B 1 B 0 A B A>B m A B C D 0 0 0 1 0 0 0 1 2 0 0 1 0 3 0 0 1 1 4 0 1 0 0 5 0 1 6 0 1 1 0 7 0 1 1 1 8 1 0 0 0 9 1 0 0 1 10 1 0 11 1 0 1 1 12 1 1 0 0 13 1 1 0 1 14 1 1 1 0 15 1 1 Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 109

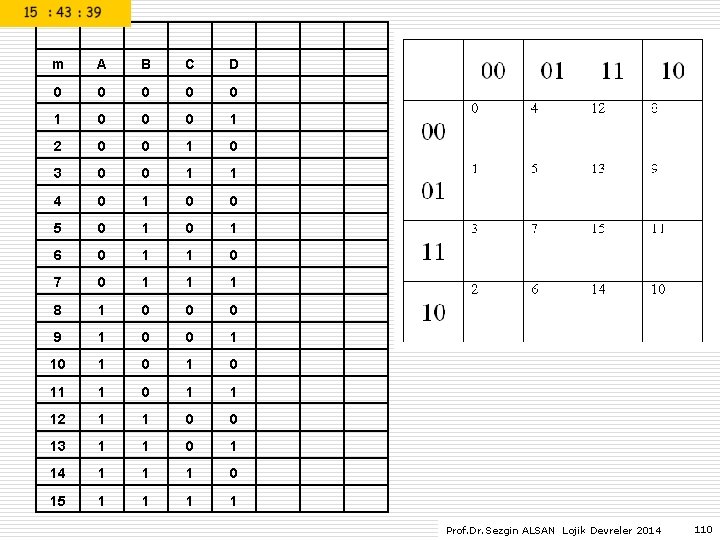

m A B C D 0 0 0 1 0 0 0 1 2 0 0 1 0 3 0 0 1 1 4 0 1 0 0 5 0 1 6 0 1 1 0 7 0 1 1 1 8 1 0 0 0 9 1 0 0 1 10 1 0 11 1 0 1 1 12 1 1 0 0 13 1 1 0 1 14 1 1 1 0 15 1 1 Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 110

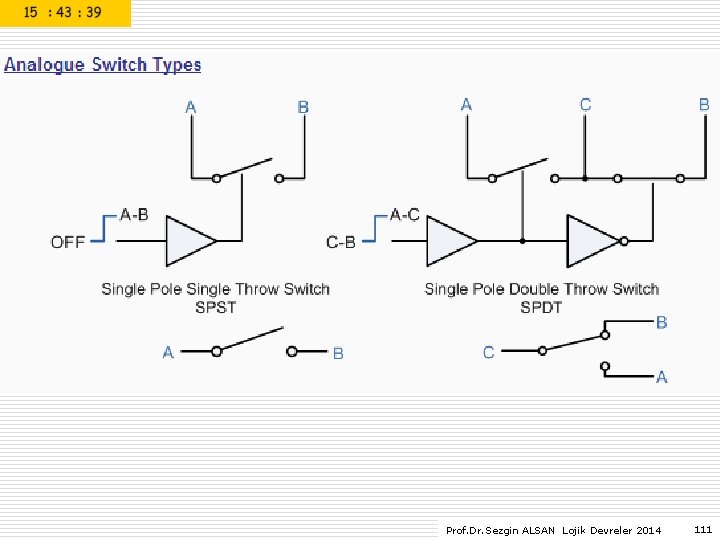

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 111

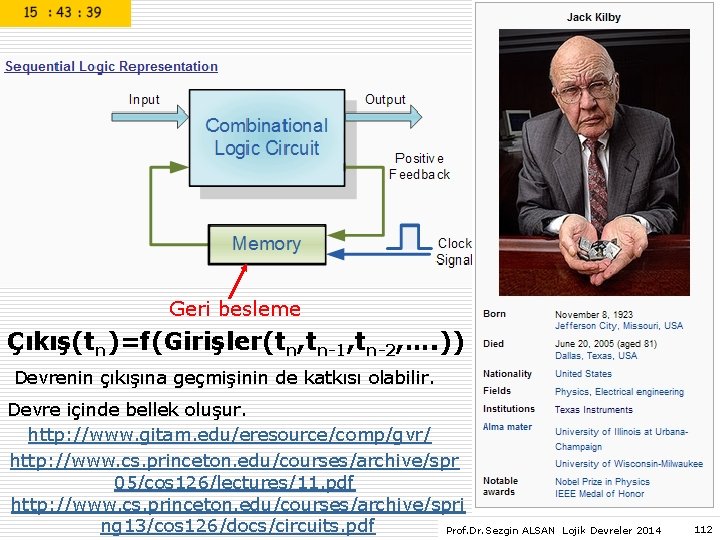

Geri besleme Çıkış(tn)=f(Girişler(tn, tn-1, tn-2, …. )) Devrenin çıkışına geçmişinin de katkısı olabilir. Devre içinde bellek oluşur. http: //www. gitam. edu/eresource/comp/gvr/ http: //www. cs. princeton. edu/courses/archive/spr 05/cos 126/lectures/11. pdf http: //www. cs. princeton. edu/courses/archive/spri ng 13/cos 126/docs/circuits. pdf Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 112

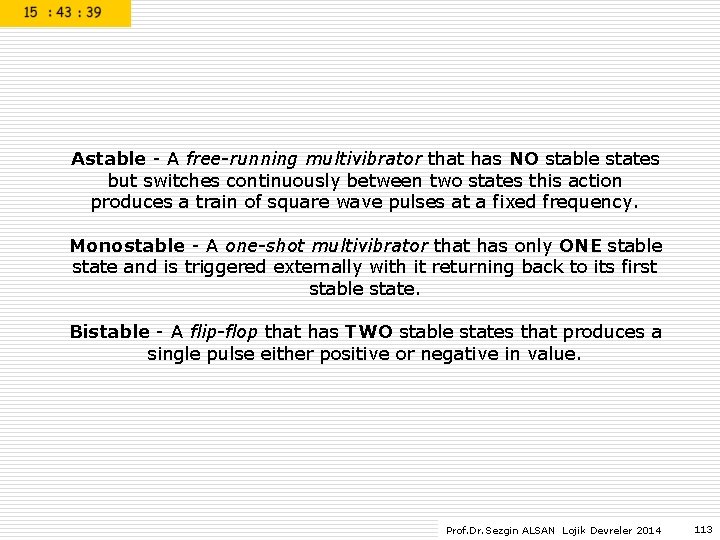

Astable - A free-running multivibrator that has NO stable states but switches continuously between two states this action produces a train of square wave pulses at a fixed frequency. Monostable - A one-shot multivibrator that has only ONE stable state and is triggered externally with it returning back to its first stable state. Bistable - A flip-flop that has TWO stable states that produces a single pulse either positive or negative in value. Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 113

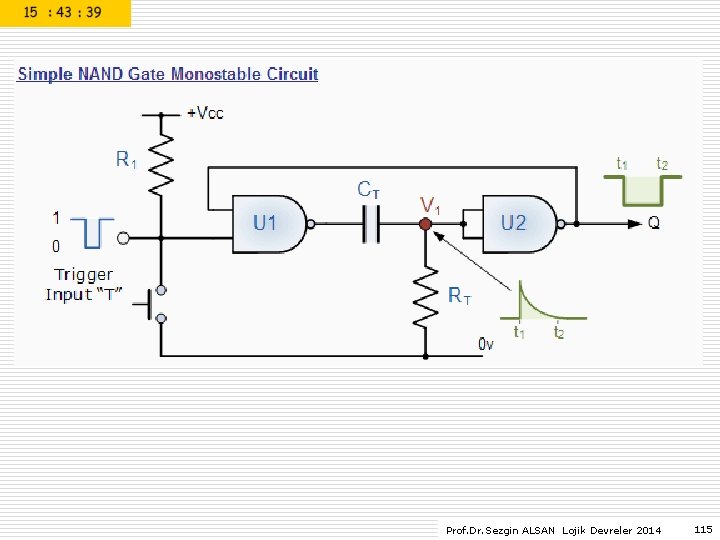

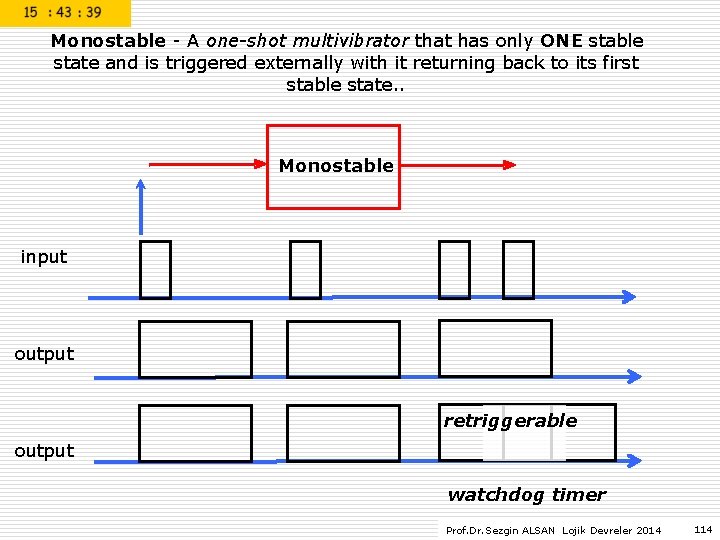

Monostable - A one-shot multivibrator that has only ONE stable state and is triggered externally with it returning back to its first stable state. . Monostable input output retriggerable output watchdog timer Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 114

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 115

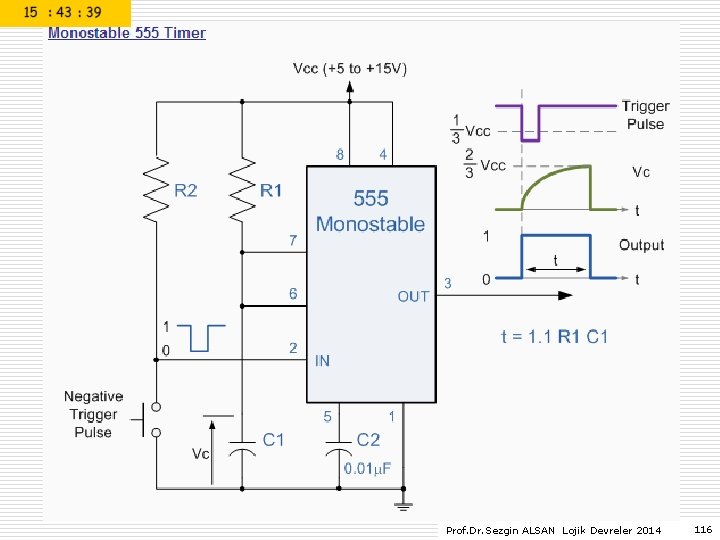

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 116

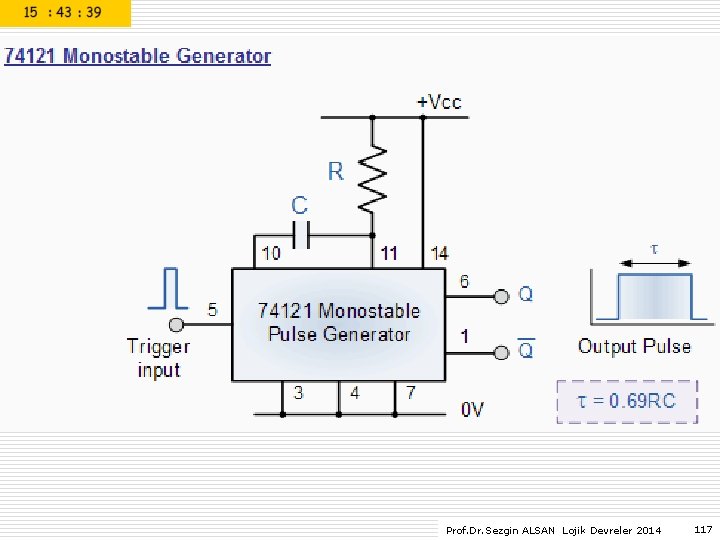

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 117

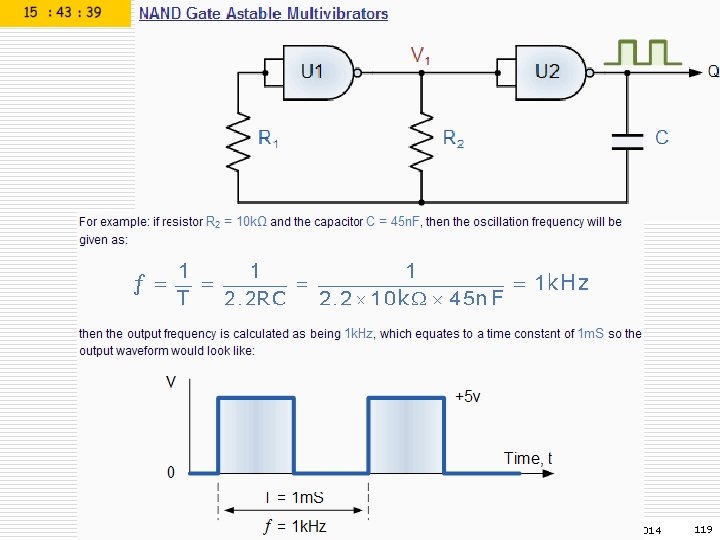

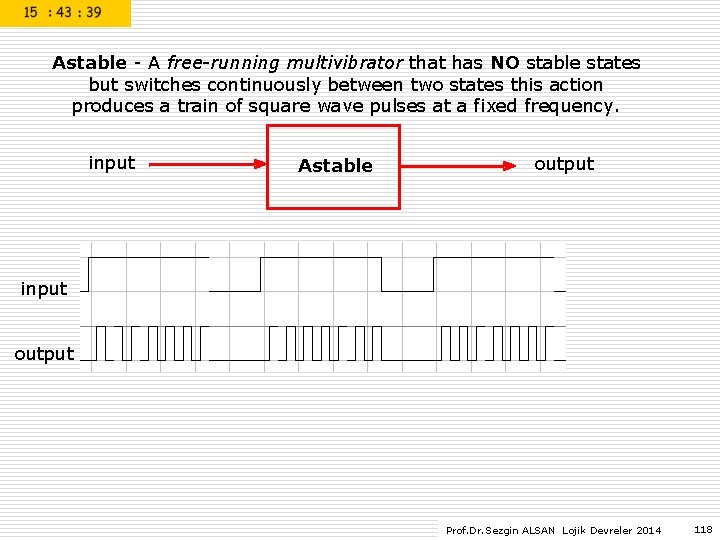

Astable - A free-running multivibrator that has NO stable states but switches continuously between two states this action produces a train of square wave pulses at a fixed frequency. input Astable output input output Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 118

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 119

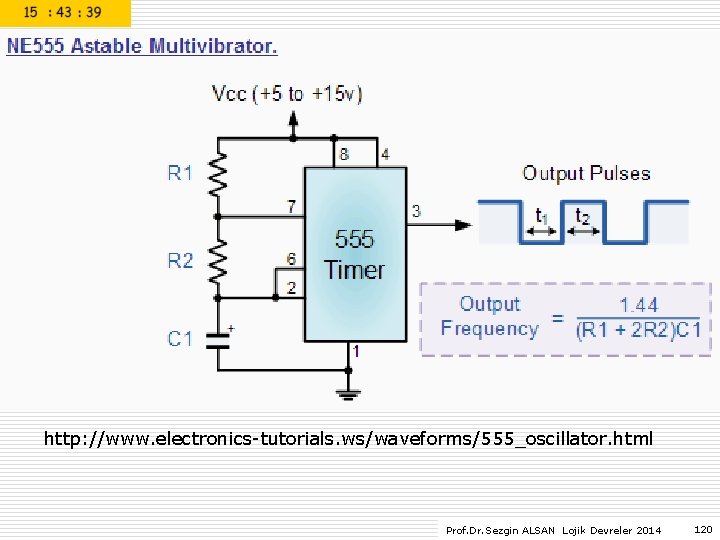

http: //www. electronics-tutorials. ws/waveforms/555_oscillator. html Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 120

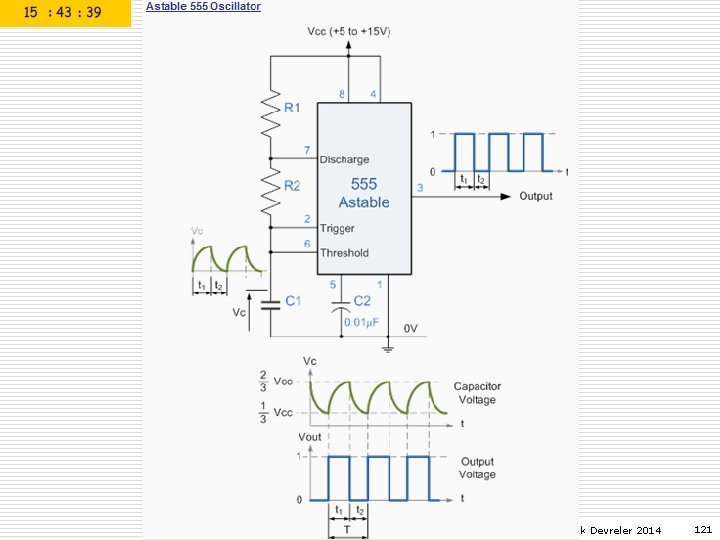

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 121

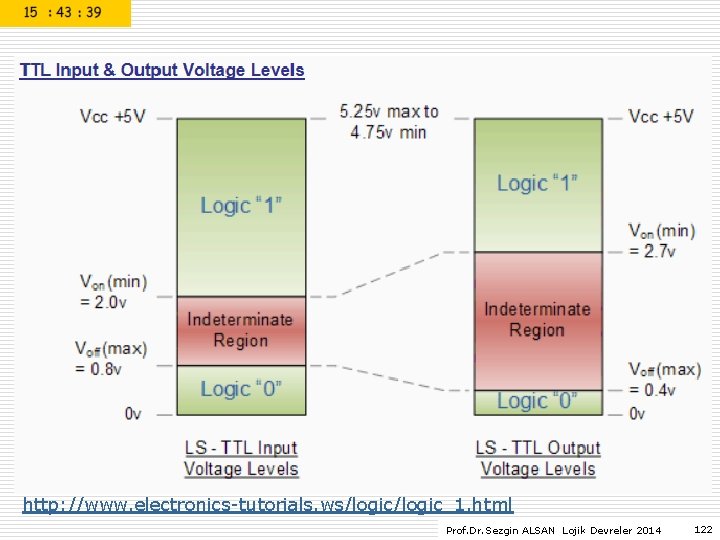

http: //www. electronics-tutorials. ws/logic_1. html Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 122

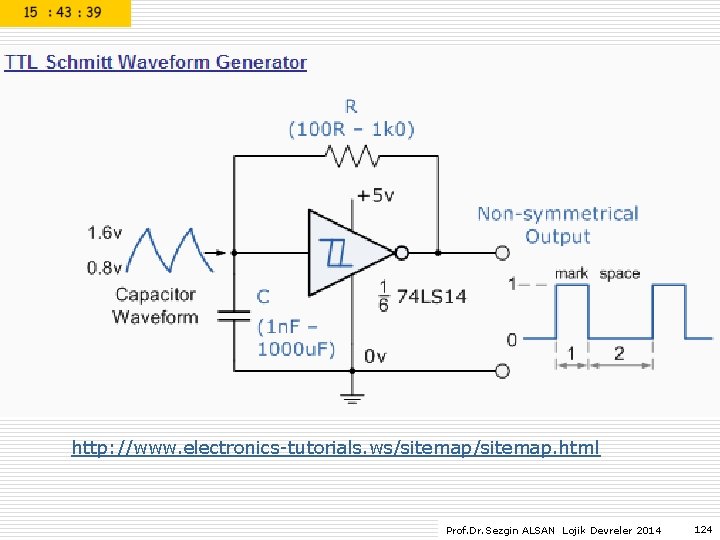

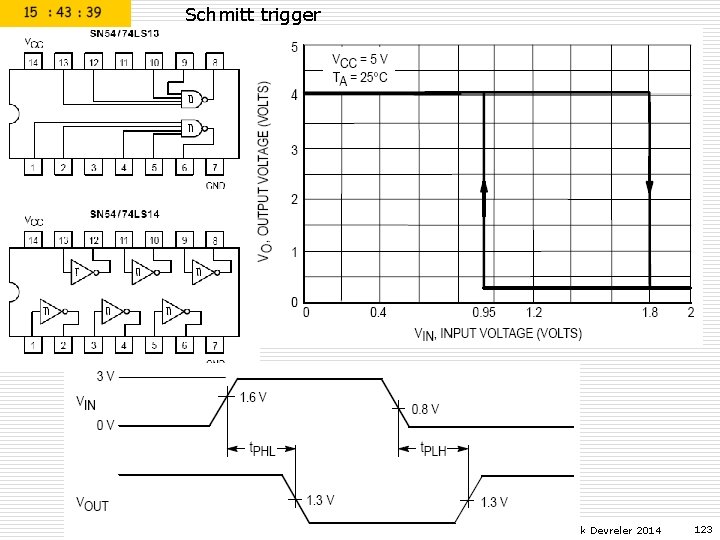

Schmitt trigger Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 123

http: //www. electronics-tutorials. ws/sitemap. html Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 124

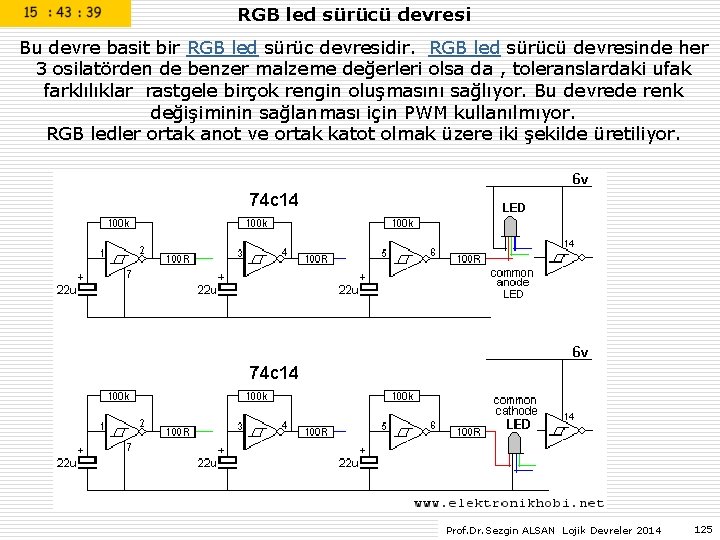

RGB led sürücü devresi Bu devre basit bir RGB led sürüc devresidir. RGB led sürücü devresinde her 3 osilatörden de benzer malzeme değerleri olsa da , toleranslardaki ufak farklılıklar rastgele birçok rengin oluşmasını sağlıyor. Bu devrede renk değişiminin sağlanması için PWM kullanılmıyor. RGB ledler ortak anot ve ortak katot olmak üzere iki şekilde üretiliyor. Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 125

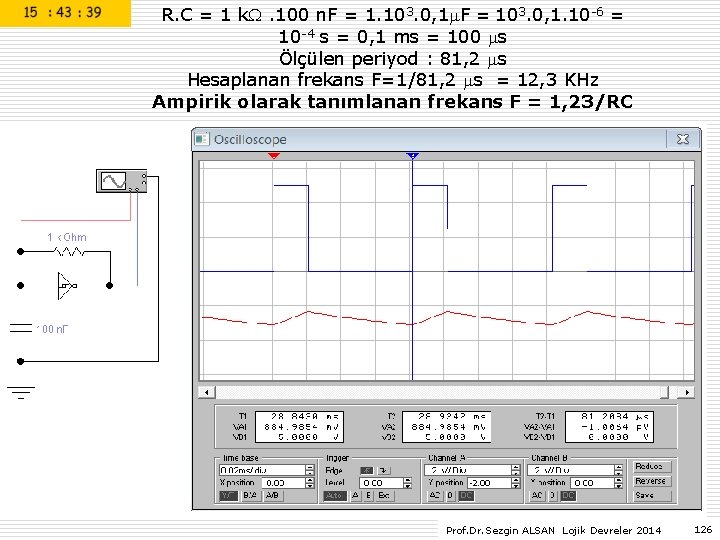

R. C = 1 k . 100 n. F = 1. 103. 0, 1 F = 103. 0, 1. 10 -6 = 10 -4 s = 0, 1 ms = 100 s Ölçülen periyod : 81, 2 s Hesaplanan frekans F=1/81, 2 s = 12, 3 KHz Ampirik olarak tanımlanan frekans F = 1, 23/RC Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 126

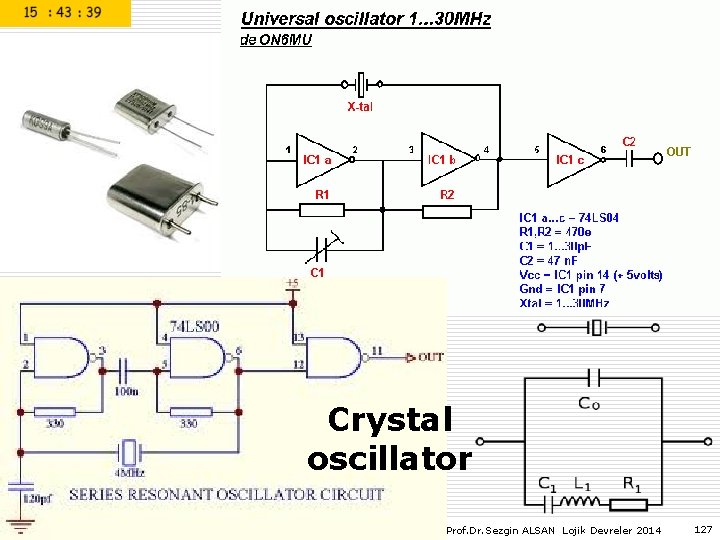

Crystal oscillator Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 127

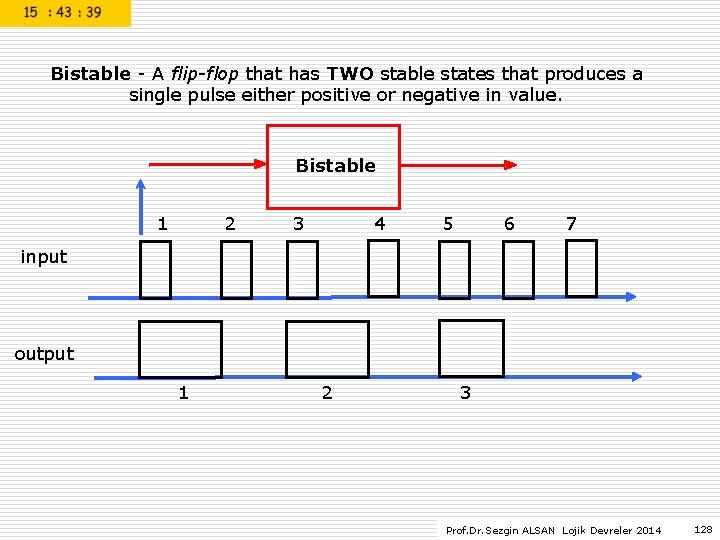

Bistable - A flip-flop that has TWO stable states that produces a single pulse either positive or negative in value. Bistable 1 2 3 4 5 6 7 input output 1 2 3 Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 128

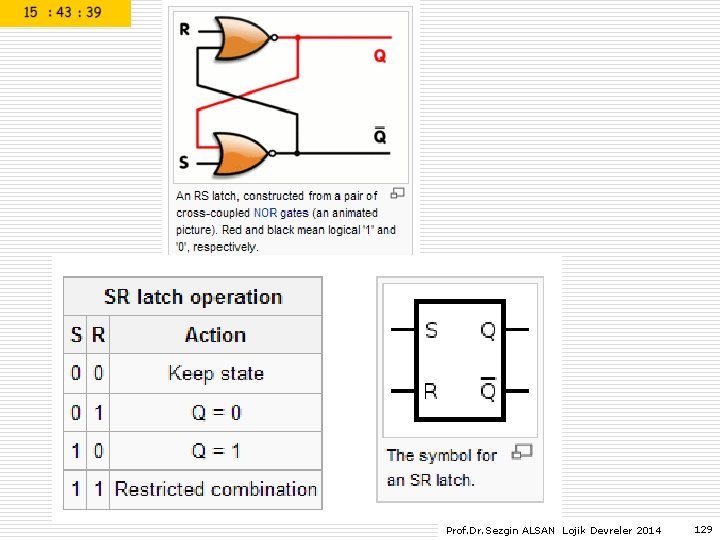

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 129

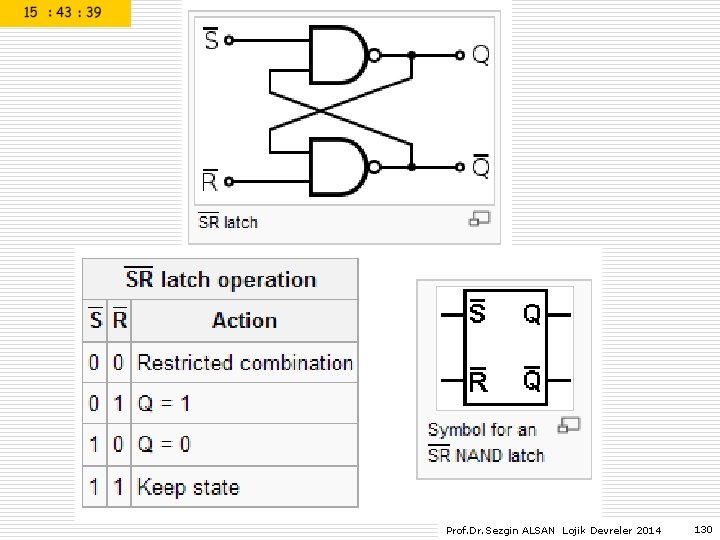

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 130

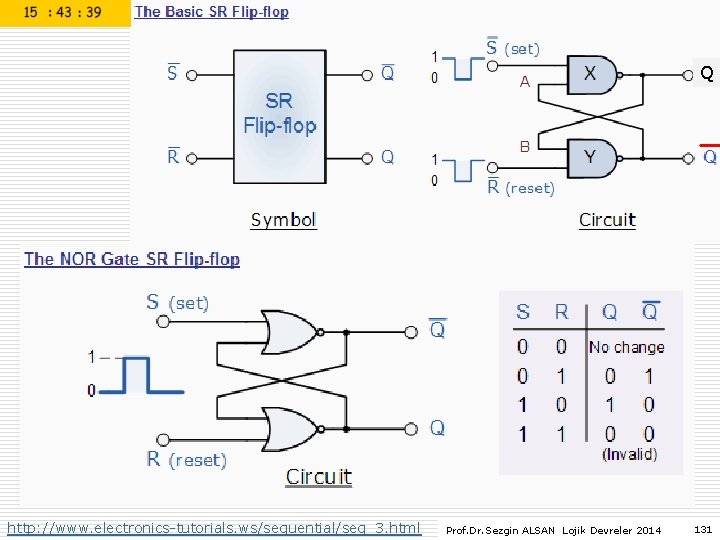

Q http: //www. electronics-tutorials. ws/sequential/seq_3. html Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 131

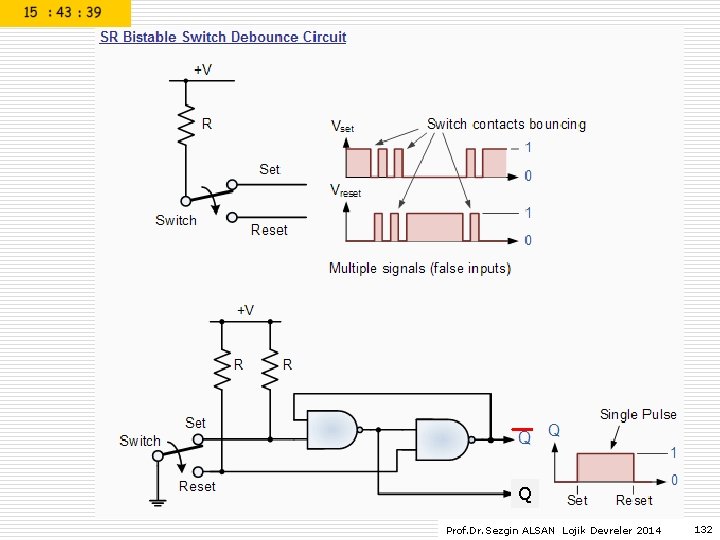

Q Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 132

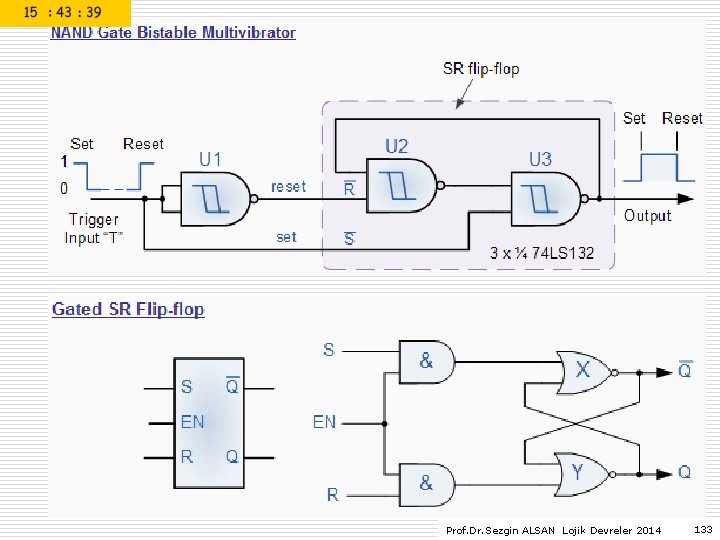

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 133

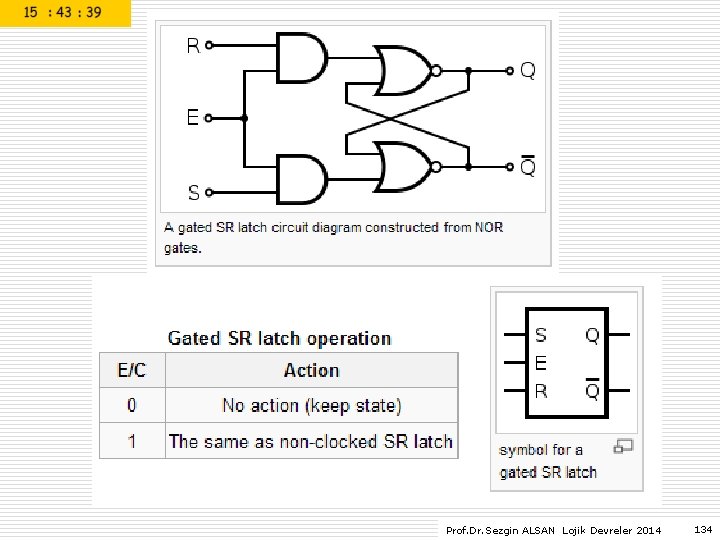

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 134

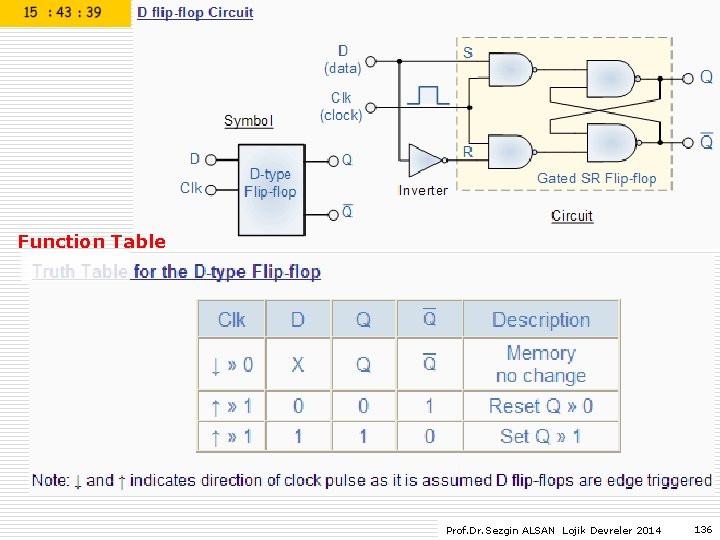

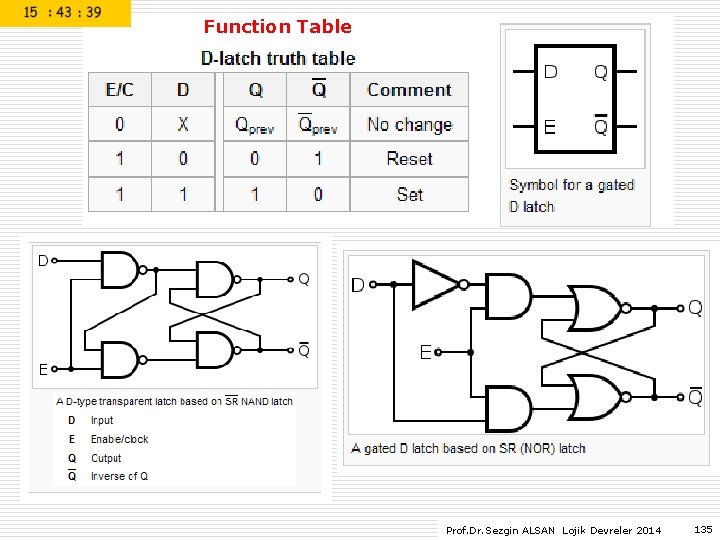

Function Table Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 135

Function Table Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 136

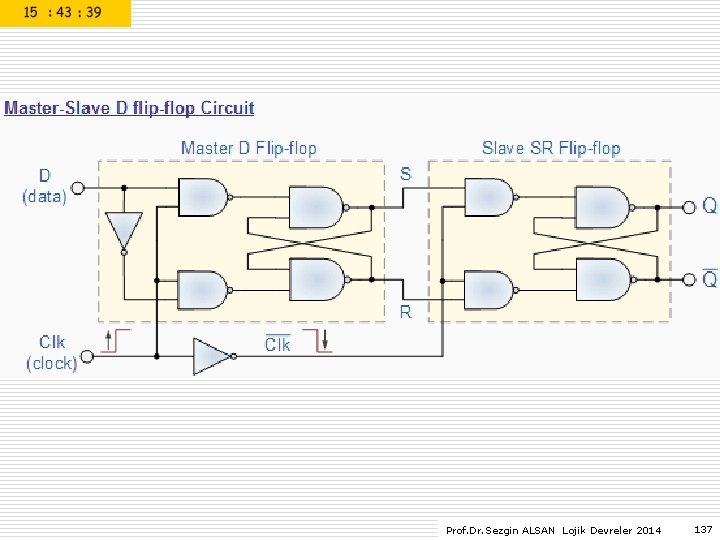

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 137

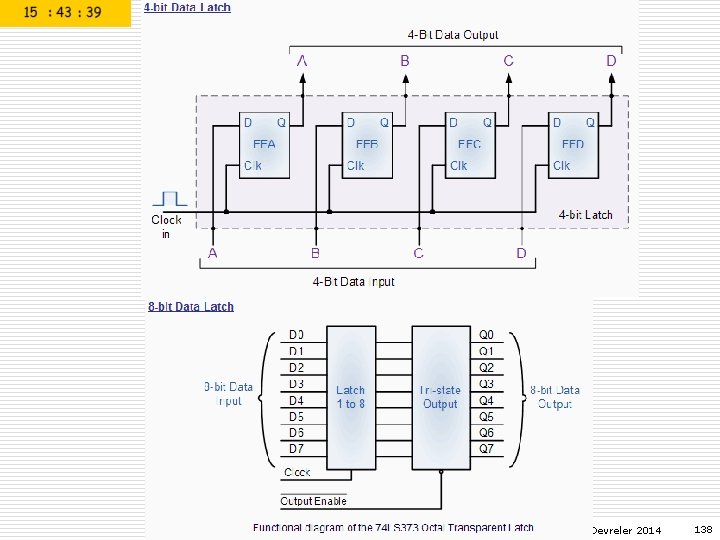

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 138

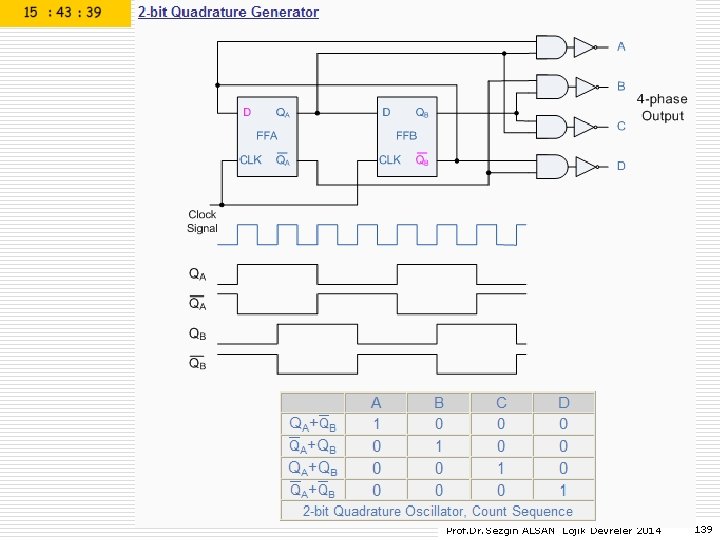

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 139

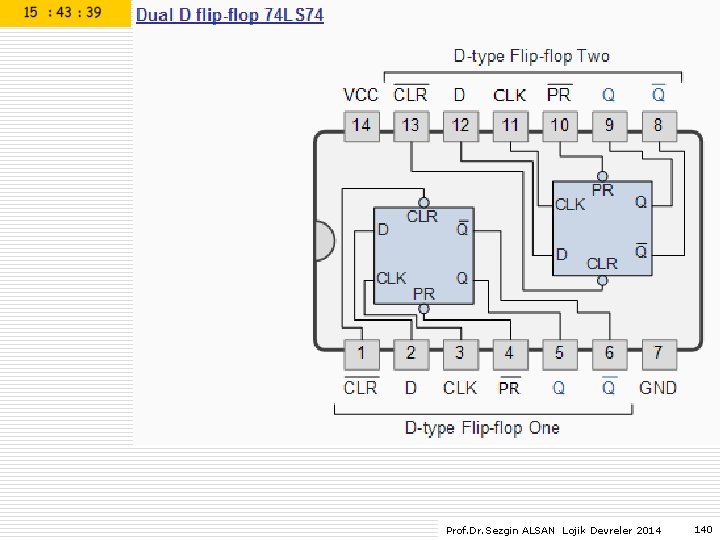

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 140

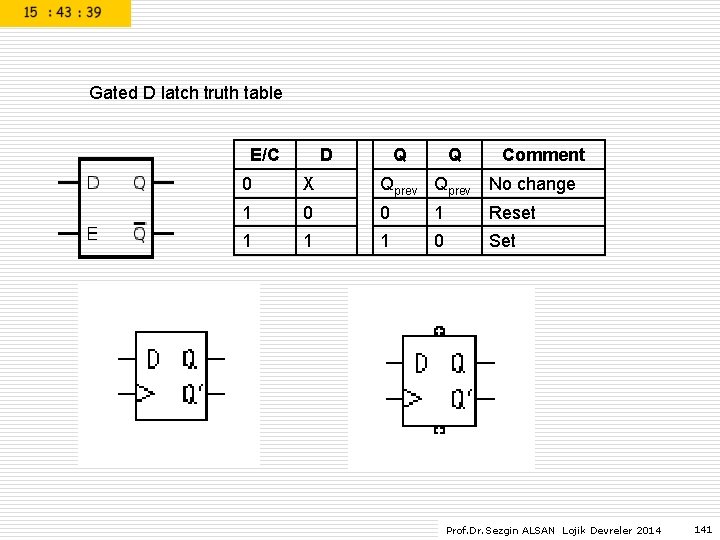

Gated D latch truth table E/C D Q Q Comment 0 X Qprev No change 1 0 0 1 Reset 1 1 1 0 Set Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 141

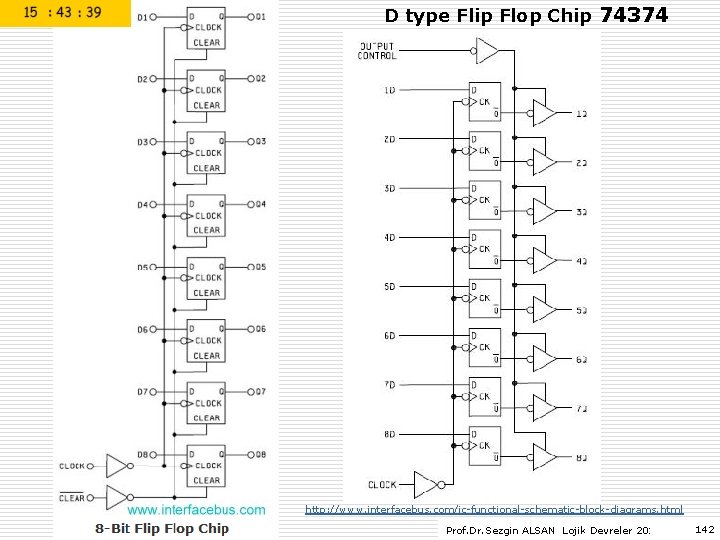

D type Flip Flop Chip 74374 http: //www. interfacebus. com/ic-functional-schematic-block-diagrams. html Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 142

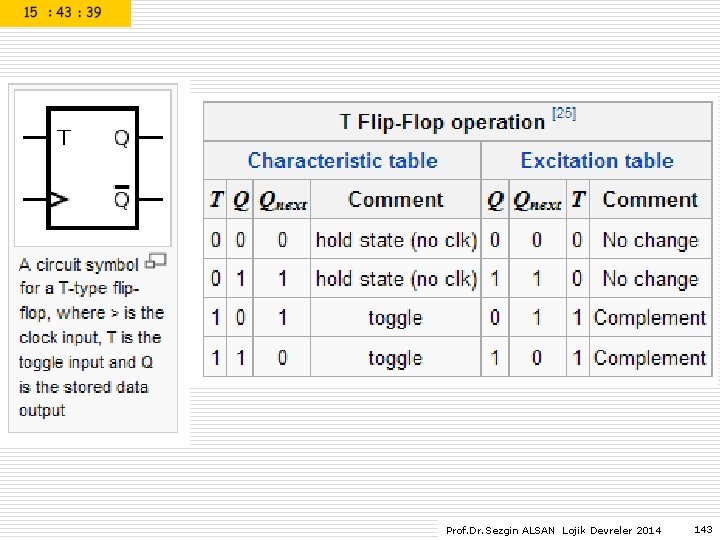

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 143

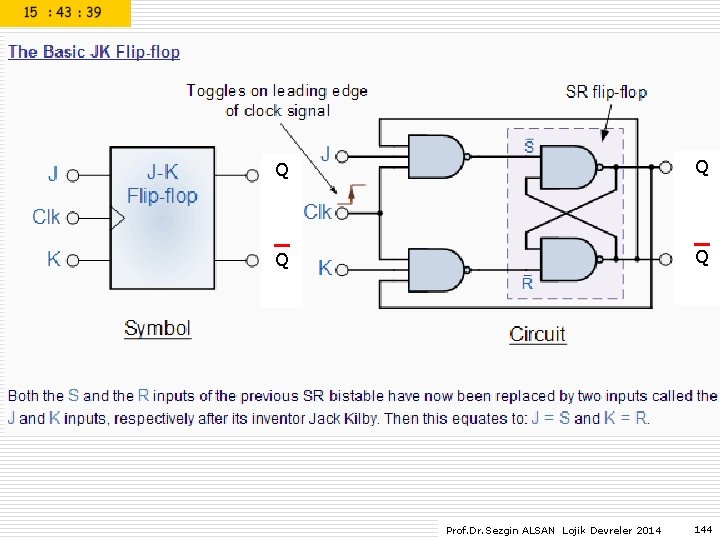

Q Q Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 144

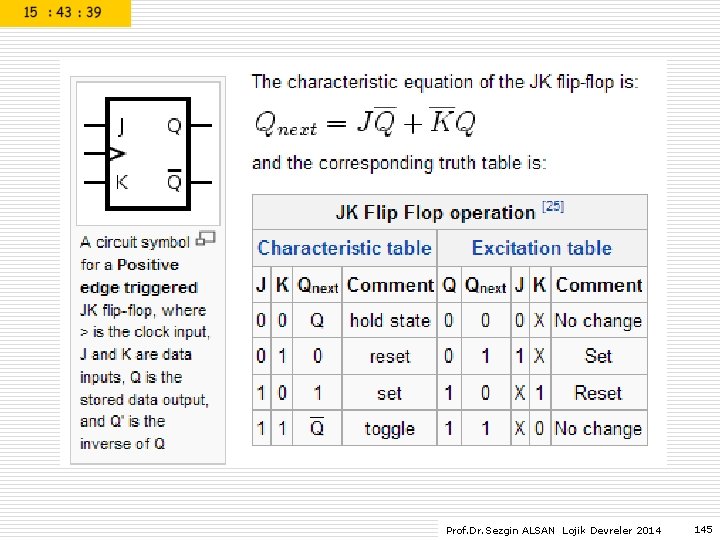

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 145

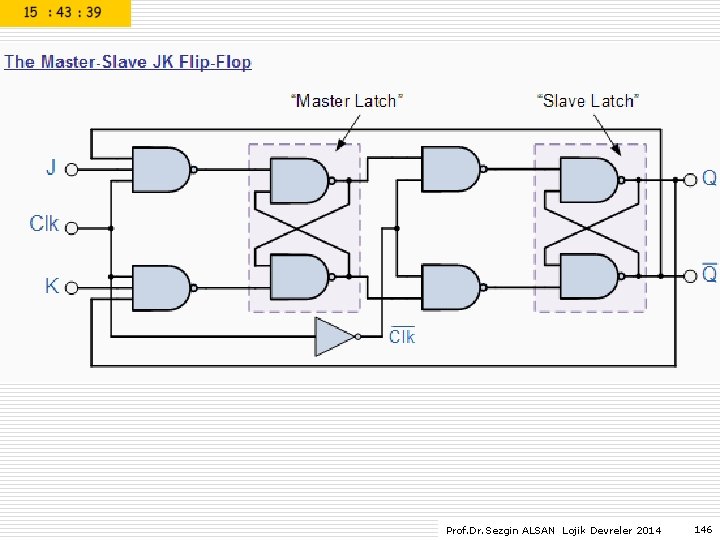

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 146

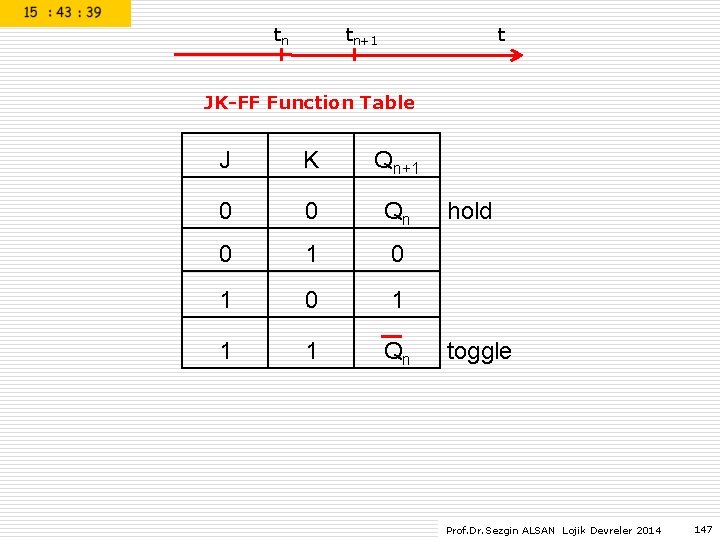

tn tn+1 t JK-FF Function Table J K Qn+1 0 0 Qn 0 1 0 1 1 1 Qn hold toggle Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 147

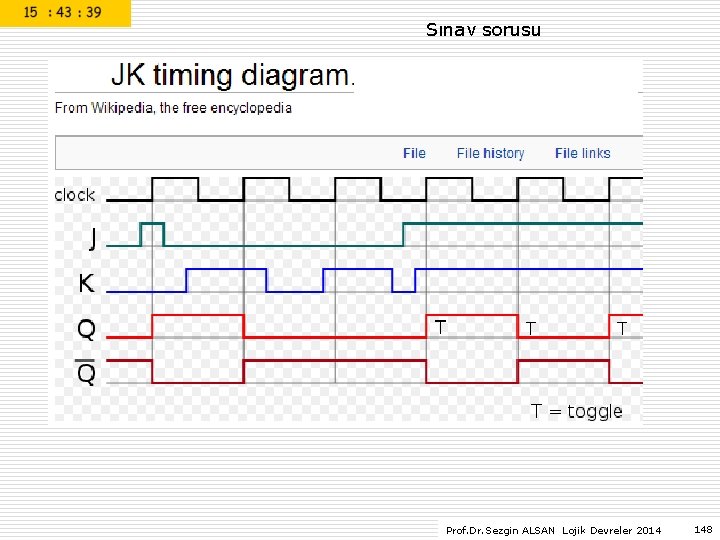

Sınav sorusu Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 148

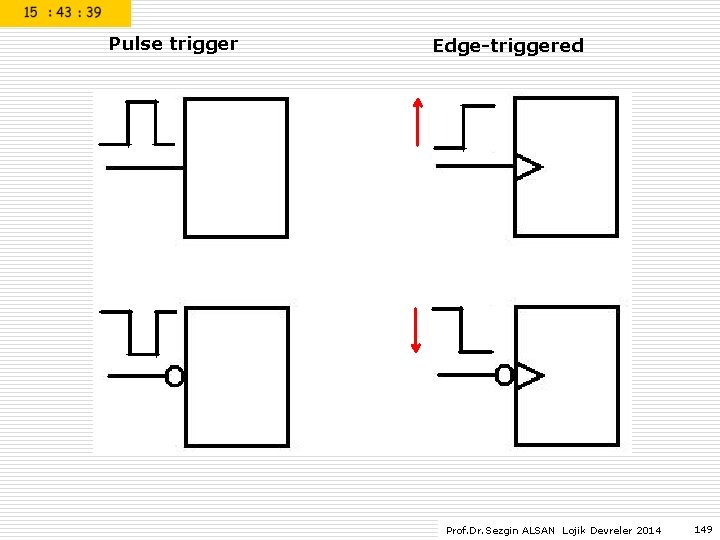

Pulse trigger Edge-triggered Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 149

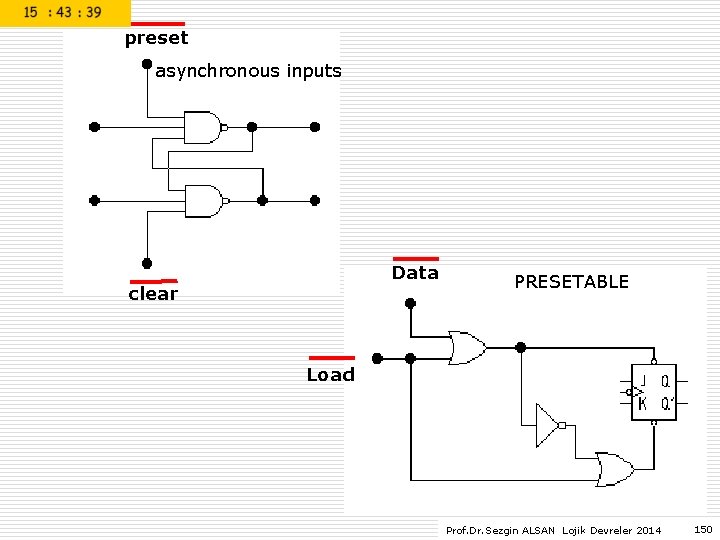

preset asynchronous inputs Data clear PRESETABLE Load Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 150

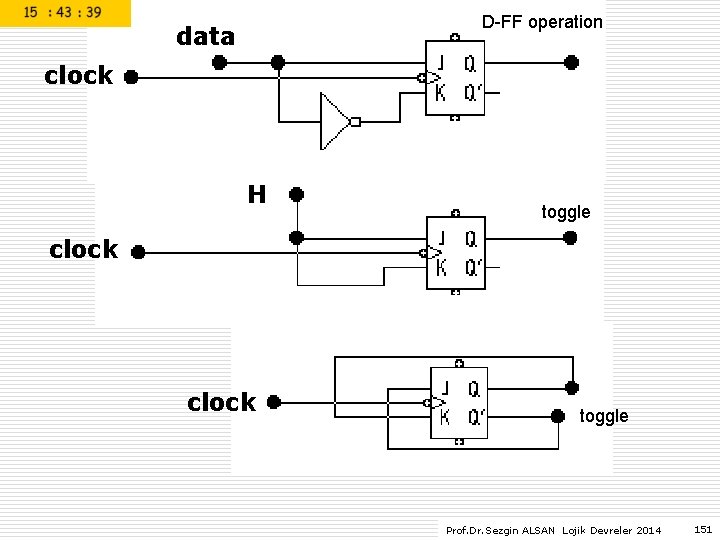

D-FF operation data clock H toggle clock toggle Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 151

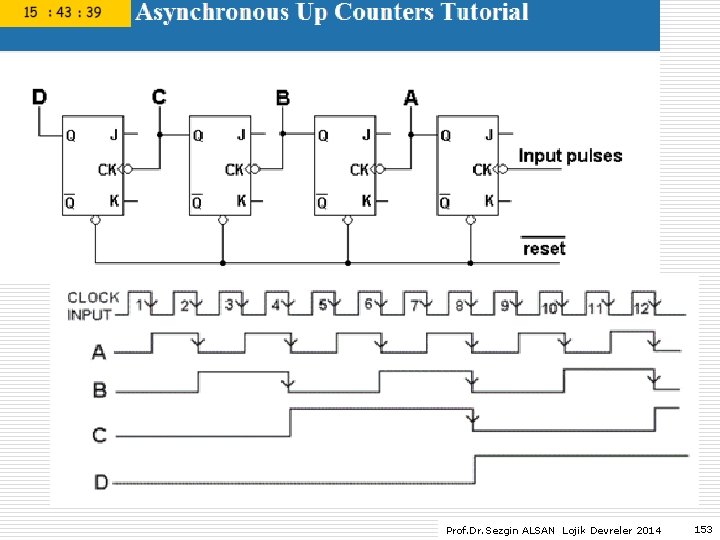

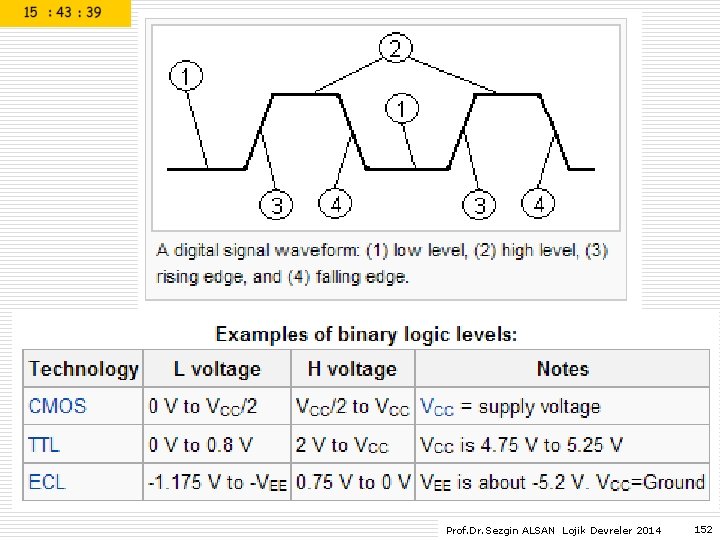

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 152

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 153

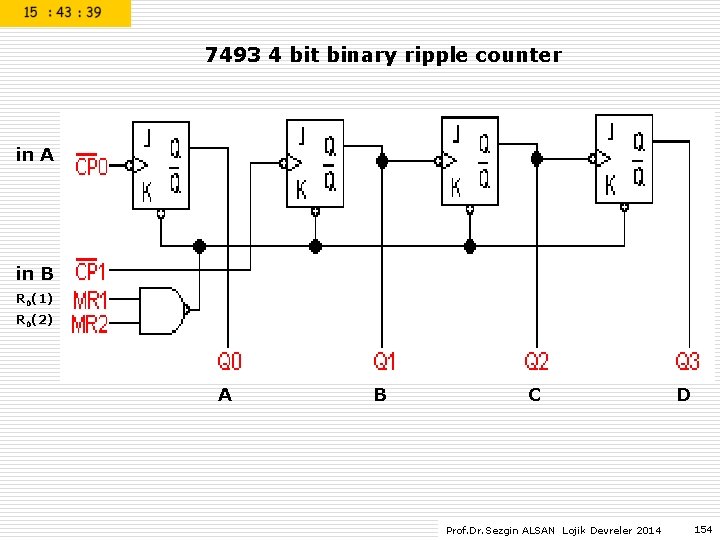

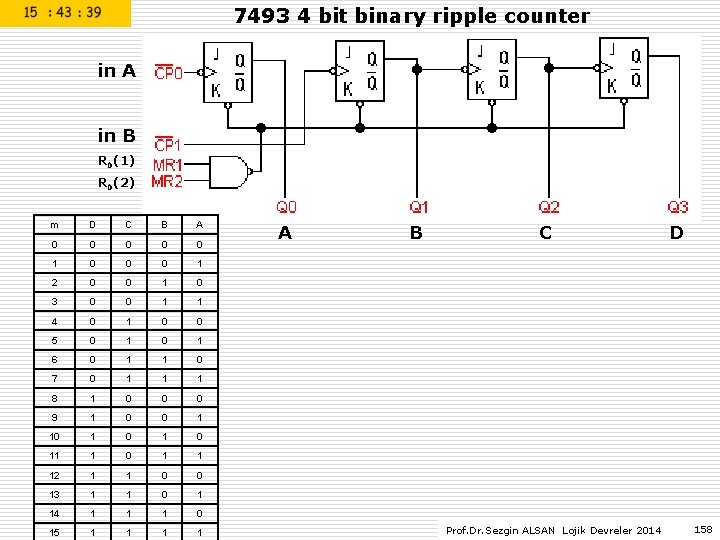

7493 4 bit binary ripple counter in A in B R 0(1) R 0(2) A B C Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 D 154

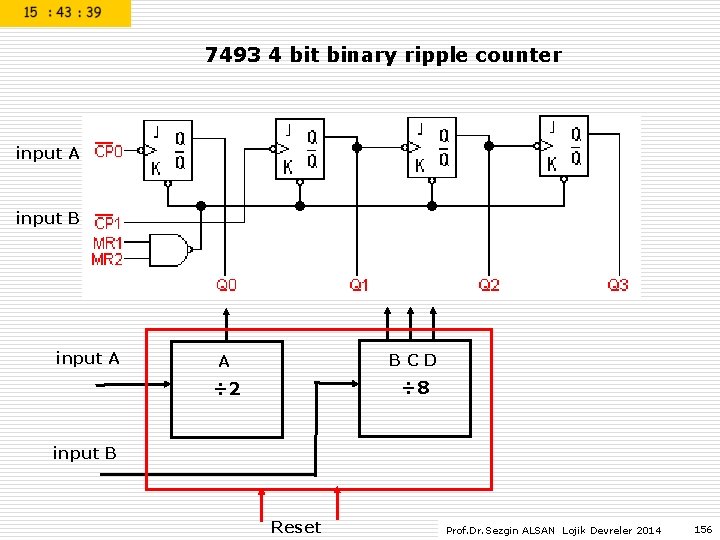

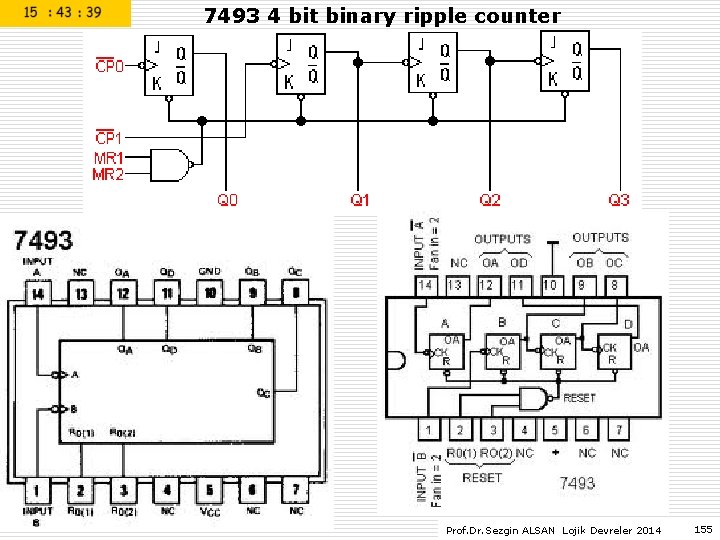

7493 4 bit binary ripple counter Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 155

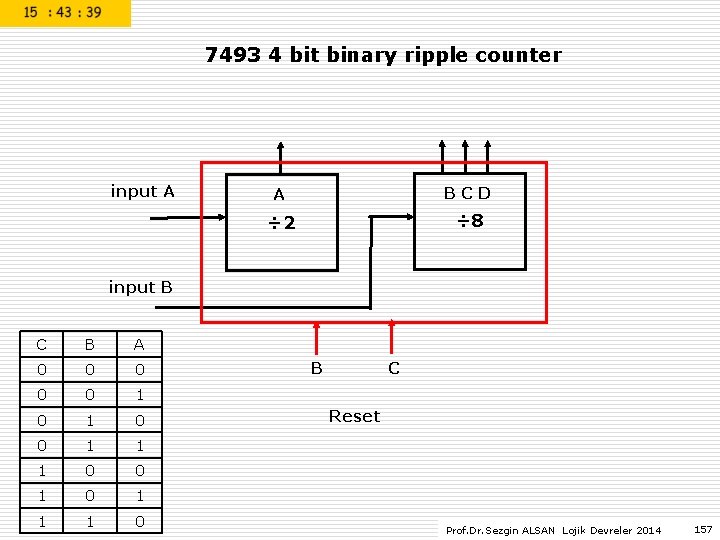

7493 4 bit binary ripple counter input A input B input A A BCD ÷ 2 ÷ 8 input B Reset Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 156

7493 4 bit binary ripple counter input A A BCD ÷ 2 ÷ 8 input B C B A 0 0 0 1 1 1 0 0 1 1 1 0 B C Reset Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 157

7493 4 bit binary ripple counter in A in B R 0(1) R 0(2) m D C B A 0 0 0 1 2 0 0 1 0 3 0 0 1 1 4 0 1 0 0 5 0 1 6 0 1 1 0 7 0 1 1 1 8 1 0 0 0 9 1 0 0 1 10 1 0 11 1 0 1 1 12 1 1 0 0 13 1 1 0 1 14 1 1 1 0 15 1 1 A B C Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 D 158

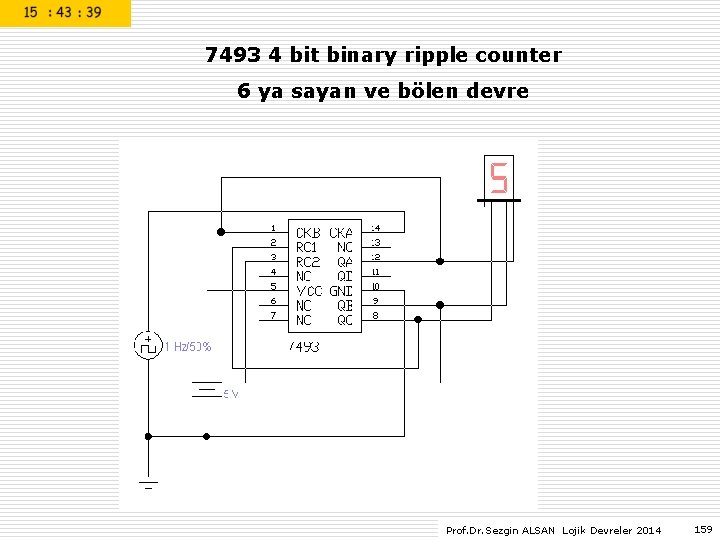

7493 4 bit binary ripple counter 6 ya sayan ve bölen devre Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 159

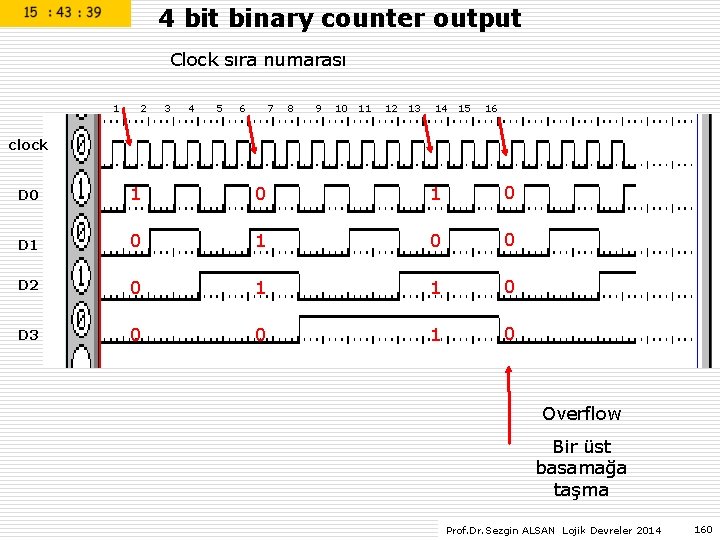

4 bit binary counter output Clock sıra numarası 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 clock D 0 1 0 D 1 0 0 D 2 0 1 1 0 D 3 0 0 1 0 Overflow Bir üst basamağa taşma Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 160

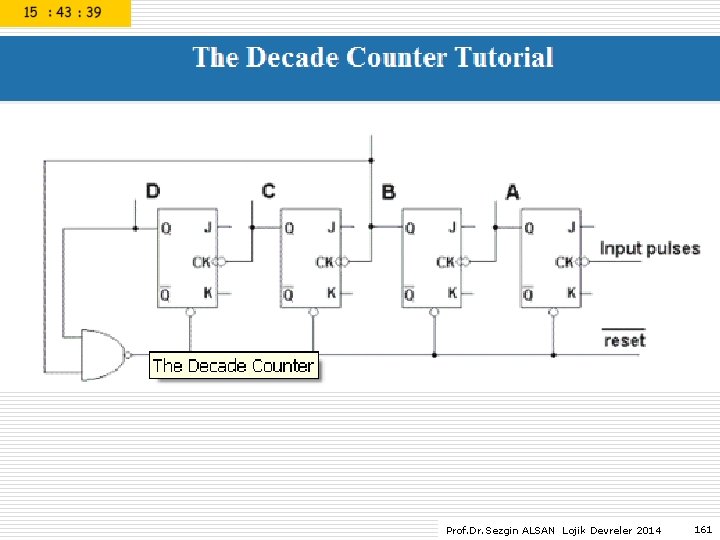

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 161

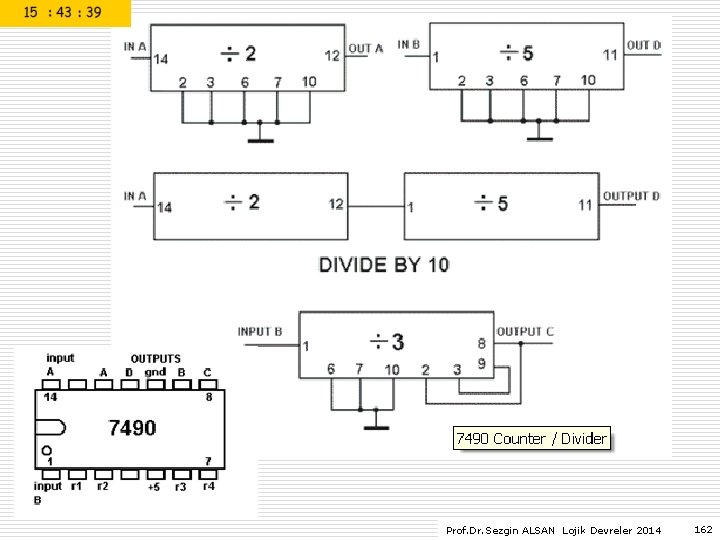

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 162

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 163

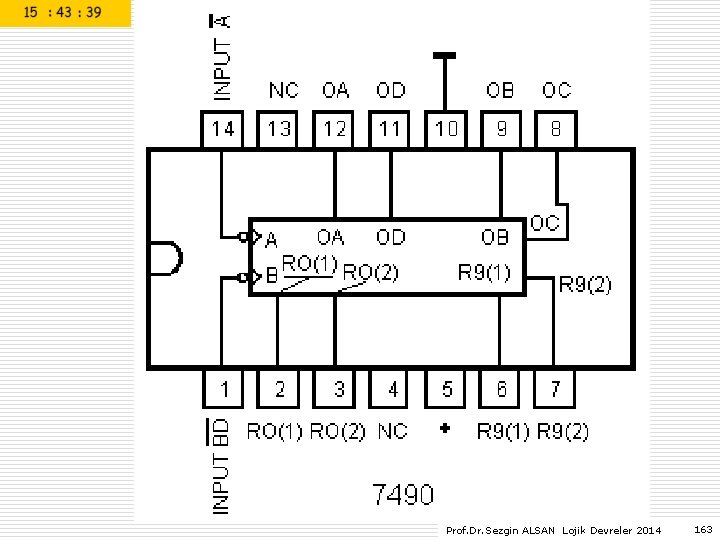

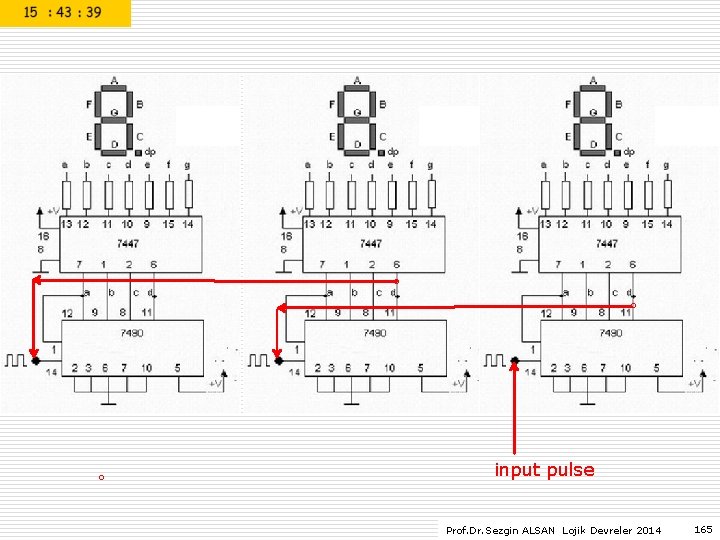

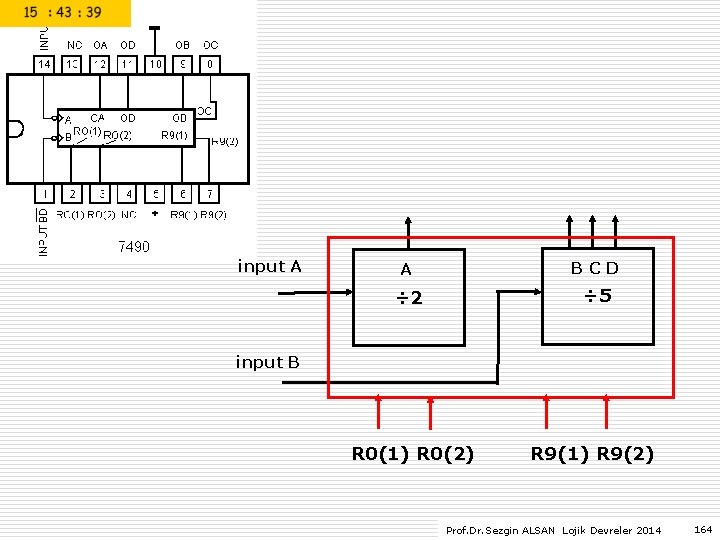

input A A BCD ÷ 2 ÷ 5 R 0(1) R 0(2) R 9(1) R 9(2) input B Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 164

o o o input pulse Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 165

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 166

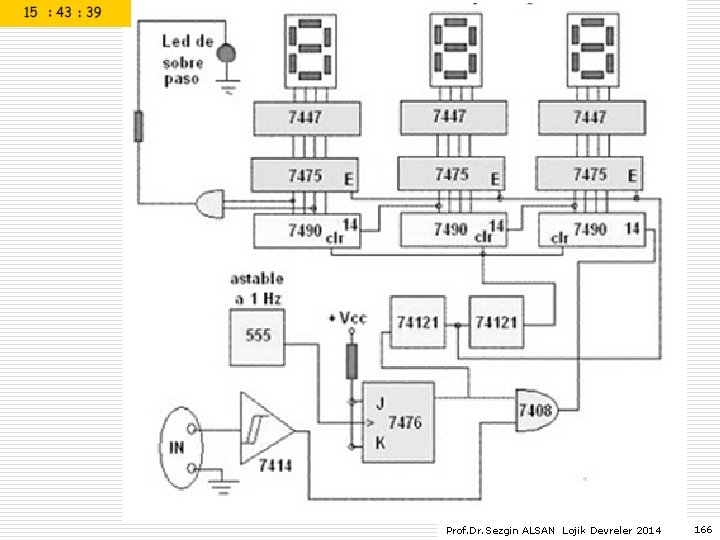

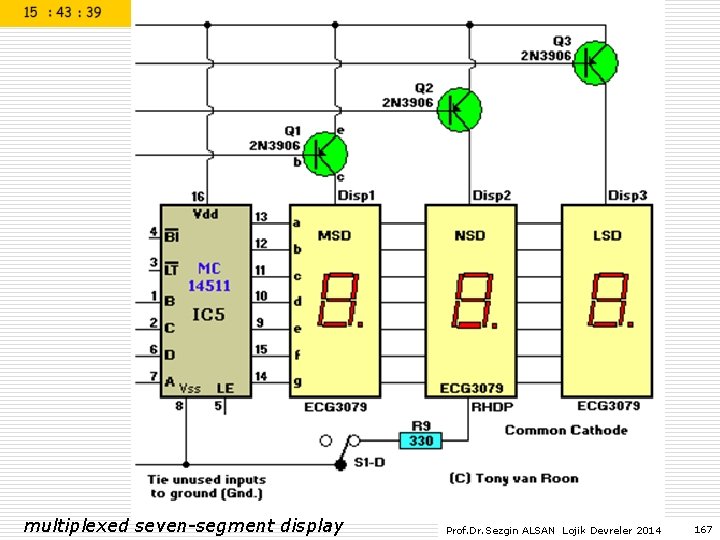

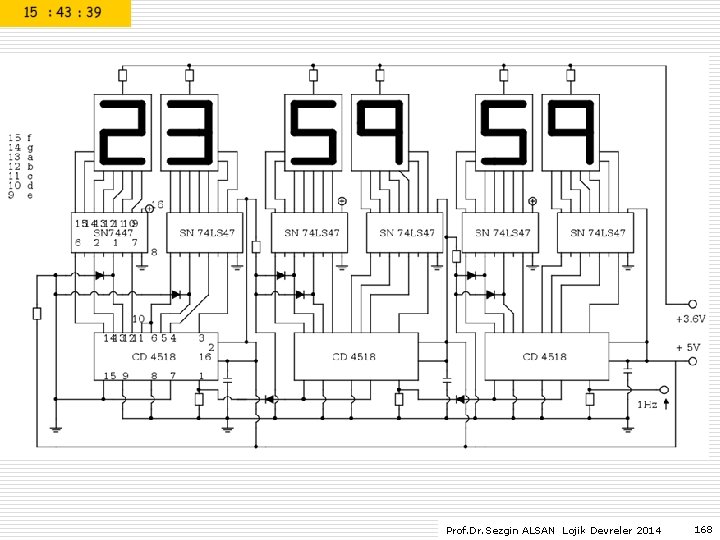

multiplexed seven-segment display Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 167

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 168

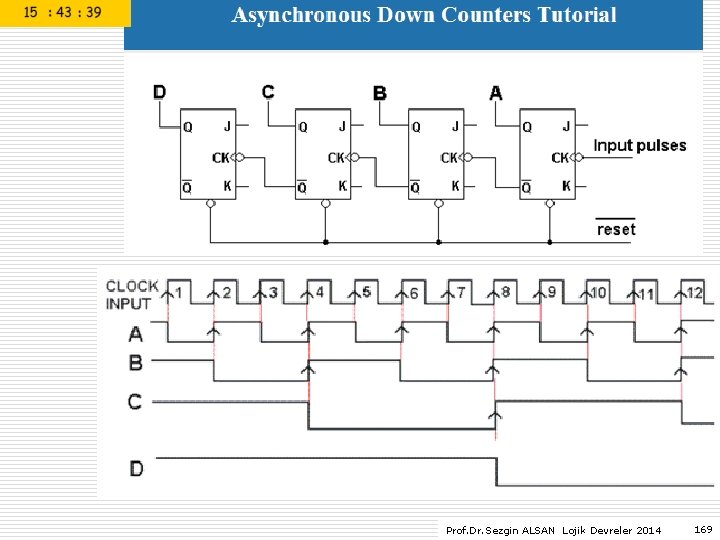

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 169

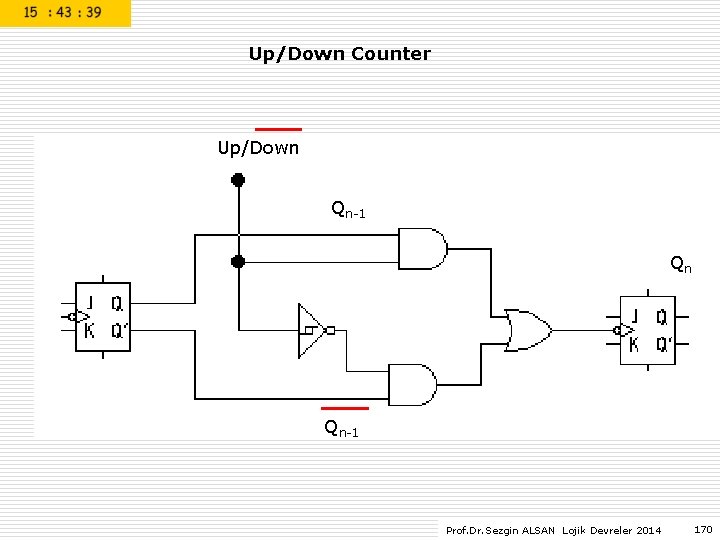

Up/Down Counter Up/Down Qn-1 Qn Qn-1 Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 170

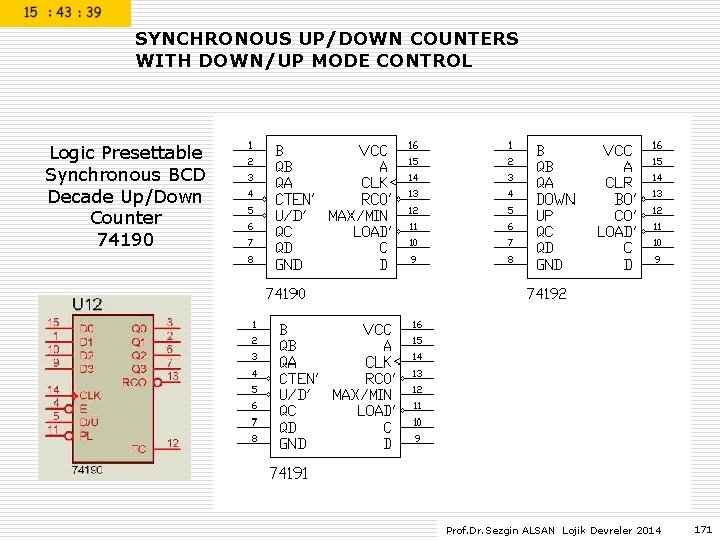

SYNCHRONOUS UP/DOWN COUNTERS WITH DOWN/UP MODE CONTROL Logic Presettable Synchronous BCD Decade Up/Down Counter 74190 Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 171

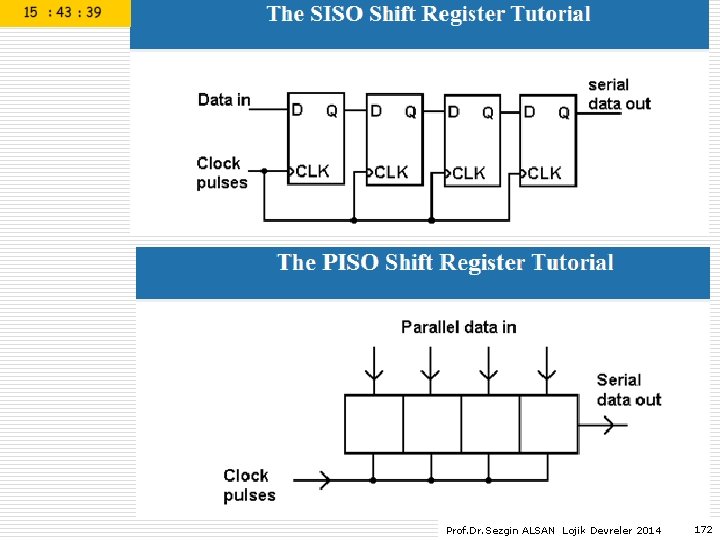

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 172

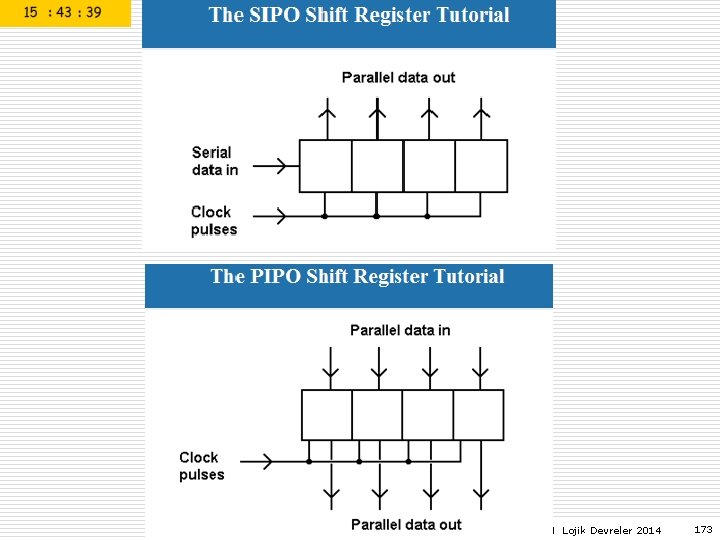

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 173

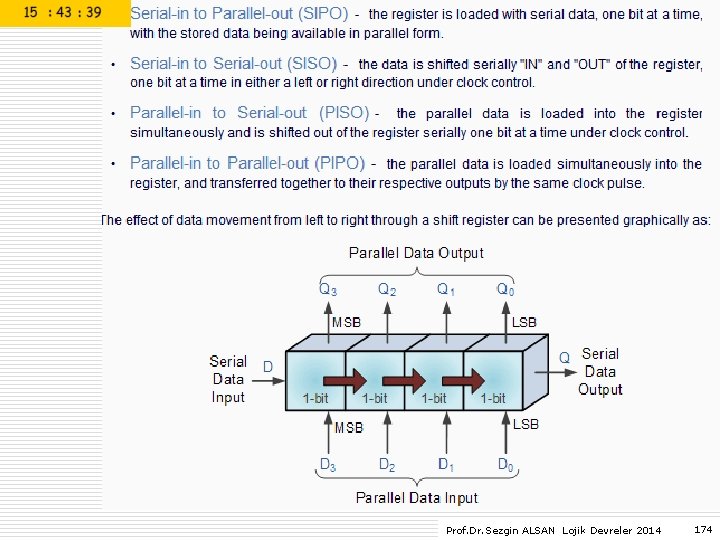

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 174

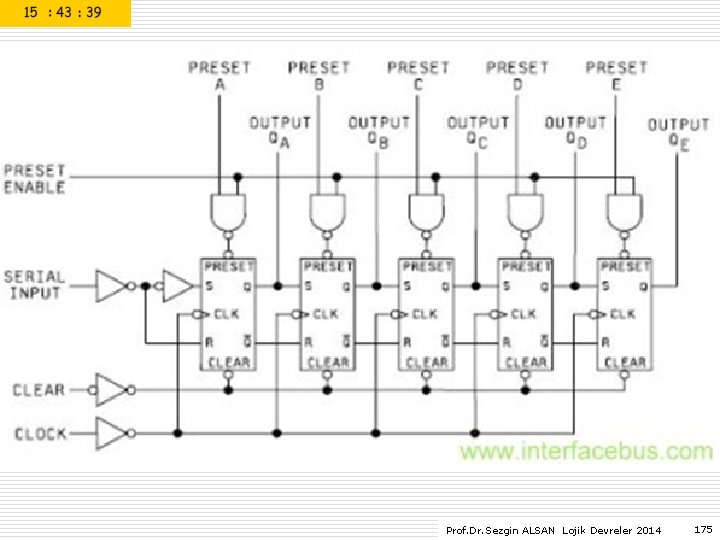

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 175

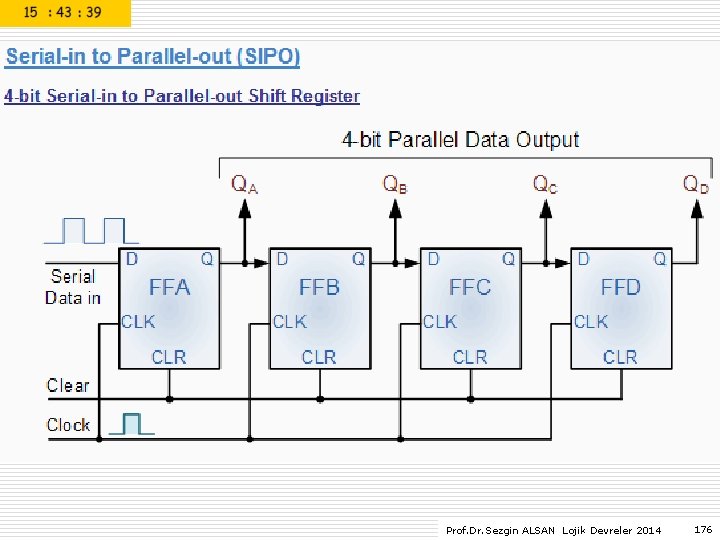

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 176

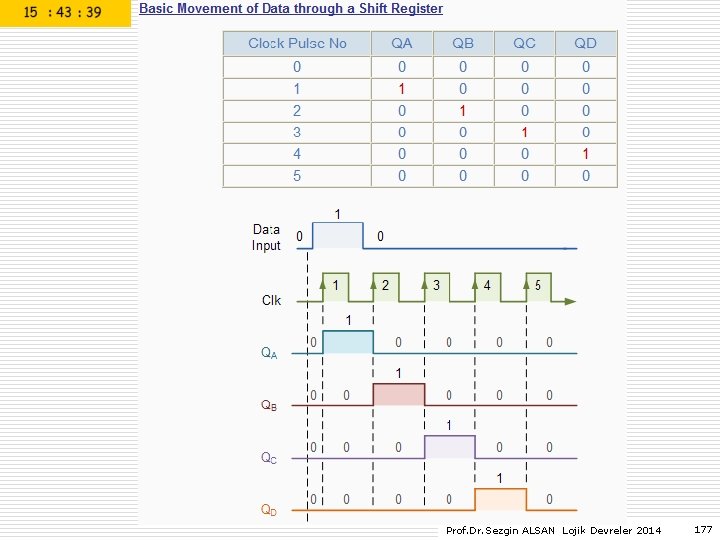

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 177

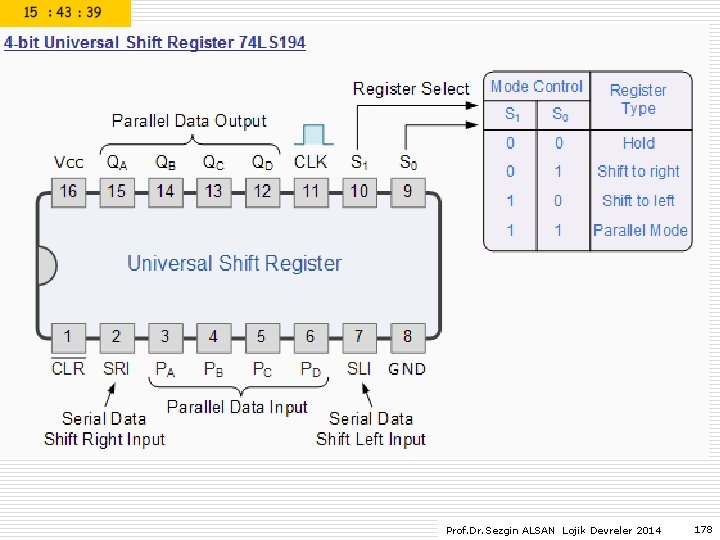

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 178

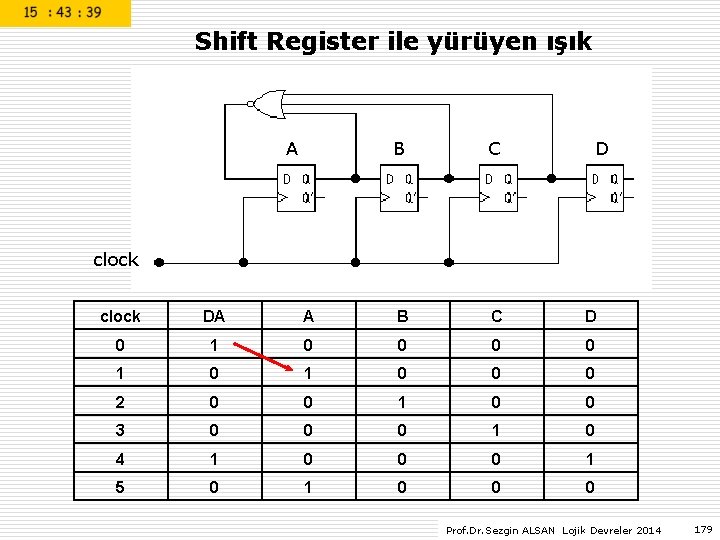

Shift Register ile yürüyen ışık A B C D clock DA A B C D 0 1 0 0 0 2 0 0 1 0 0 3 0 0 0 1 0 4 1 0 0 0 1 5 0 1 0 0 0 Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 179

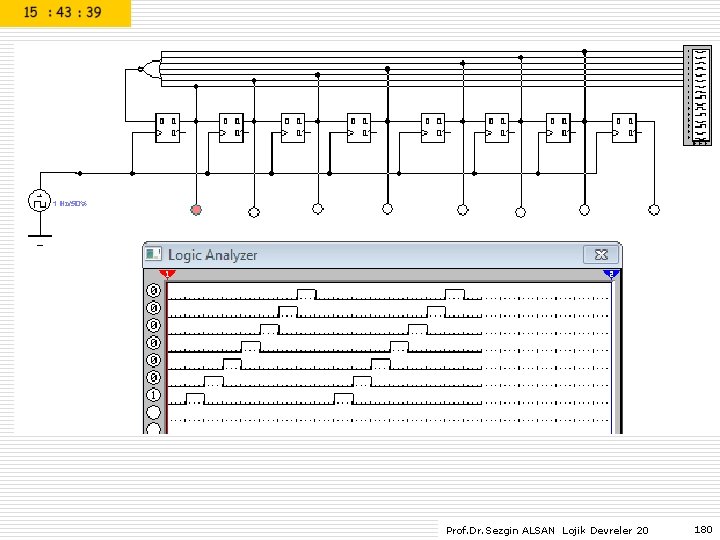

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 180

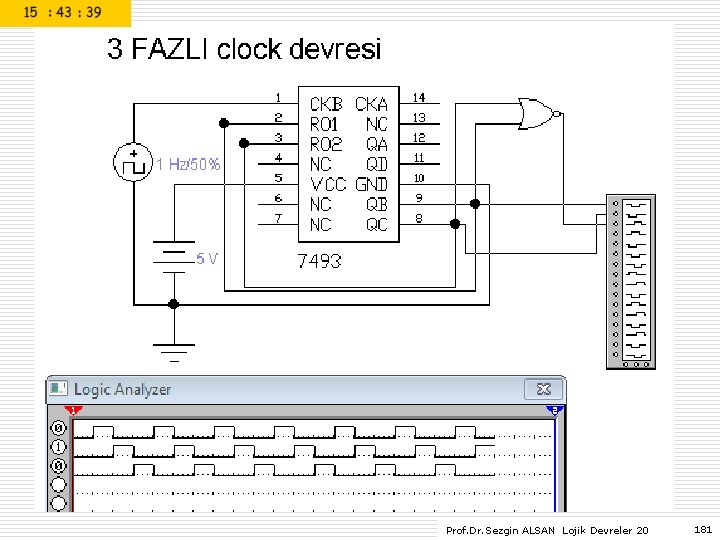

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 181

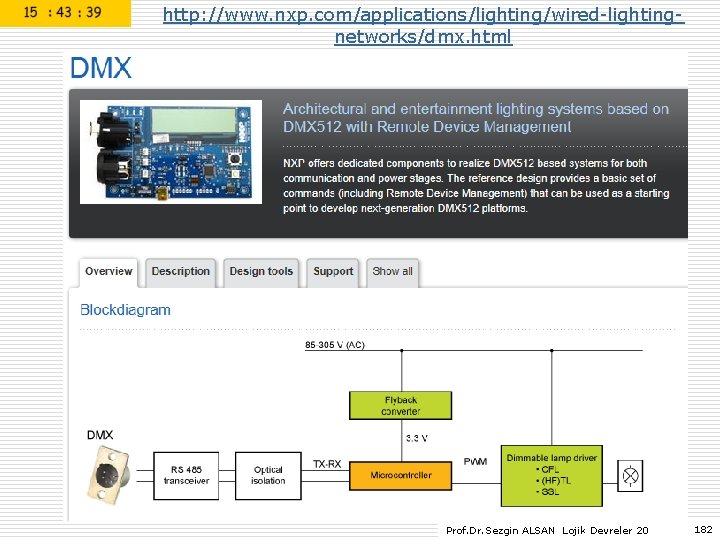

http: //www. nxp. com/applications/lighting/wired-lightingnetworks/dmx. html Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 182

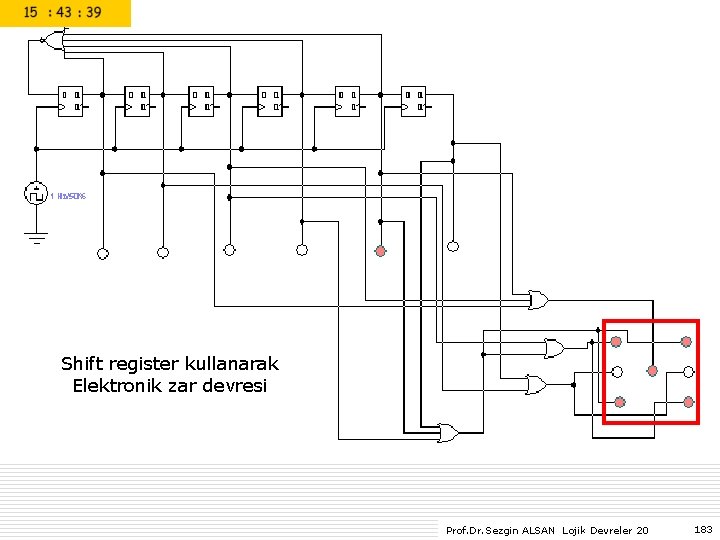

Shift register kullanarak Elektronik zar devresi Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 183

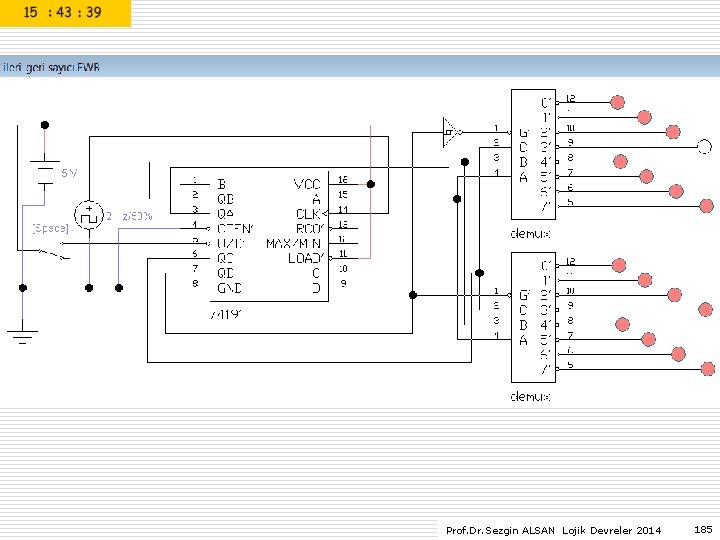

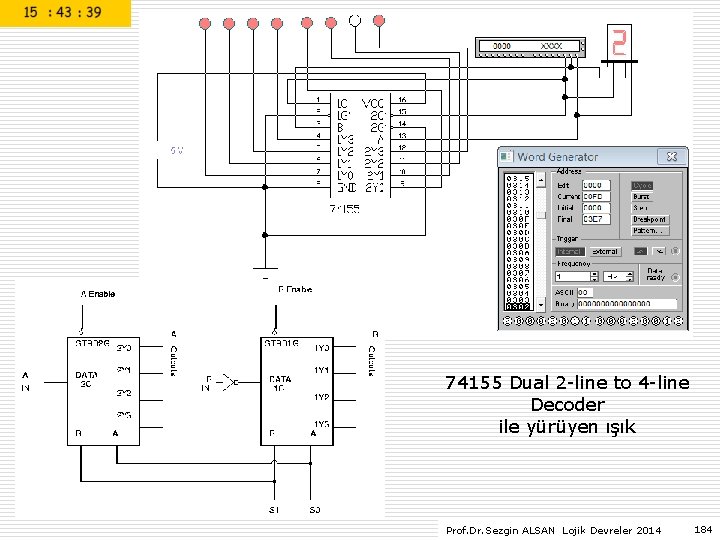

74155 Dual 2 -line to 4 -line Decoder ile yürüyen ışık Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 184

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 185

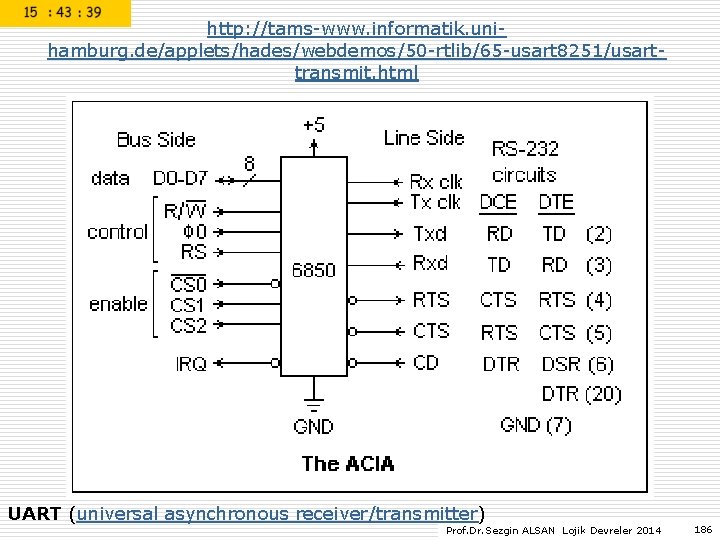

http: //tams-www. informatik. unihamburg. de/applets/hades/webdemos/50 -rtlib/65 -usart 8251/usarttransmit. html UART (universal asynchronous receiver/transmitter) Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 186

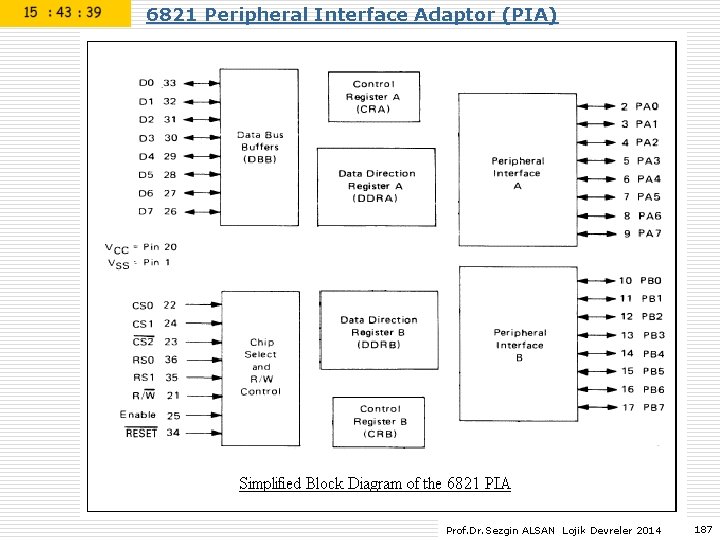

6821 Peripheral Interface Adaptor (PIA) Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 187

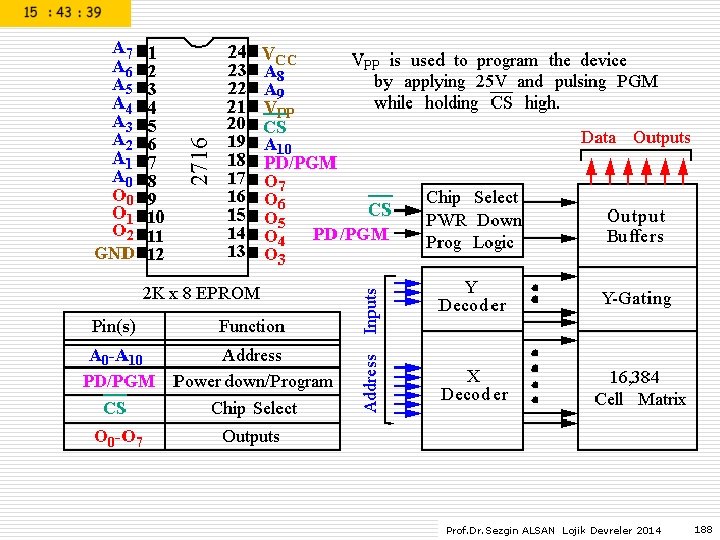

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 188

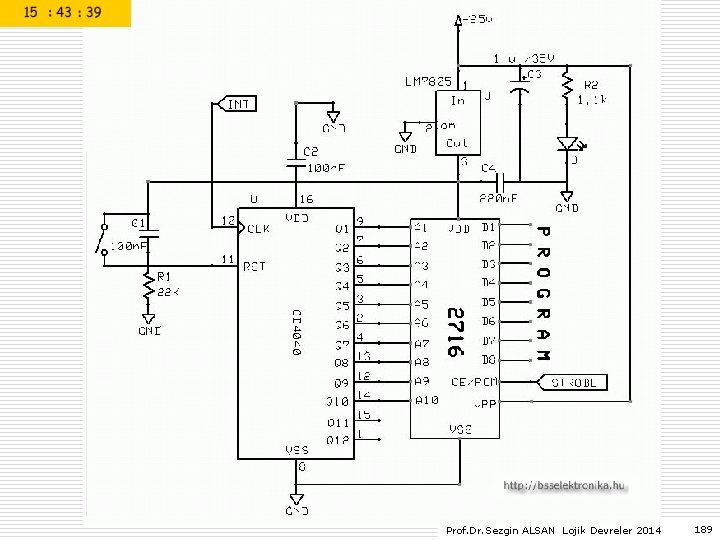

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 189

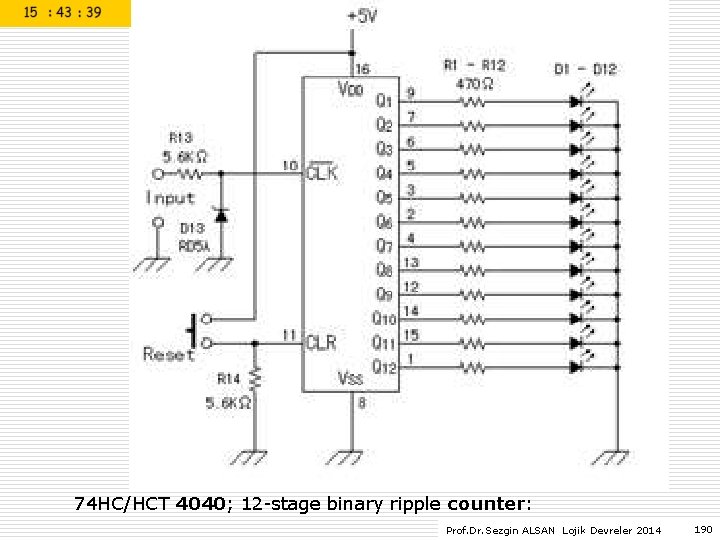

74 HC/HCT 4040; 12 -stage binary ripple counter: Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 190

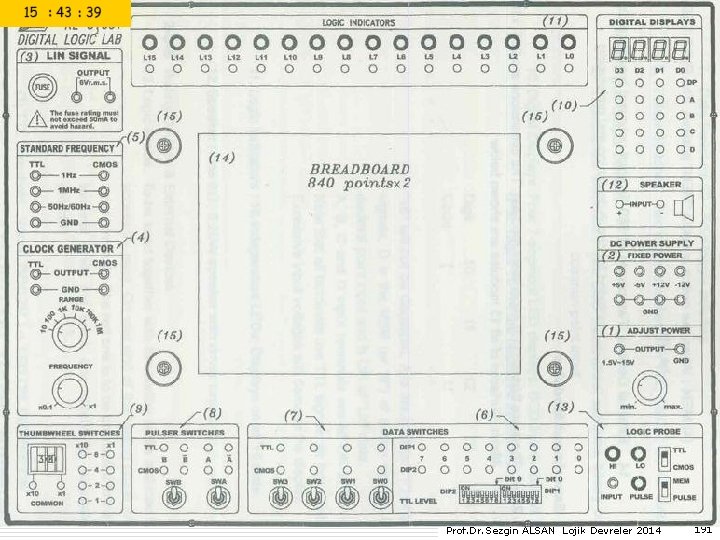

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 191

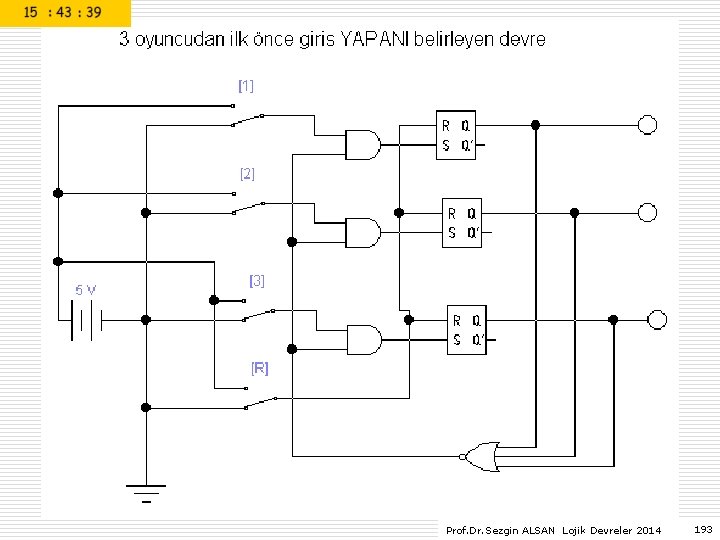

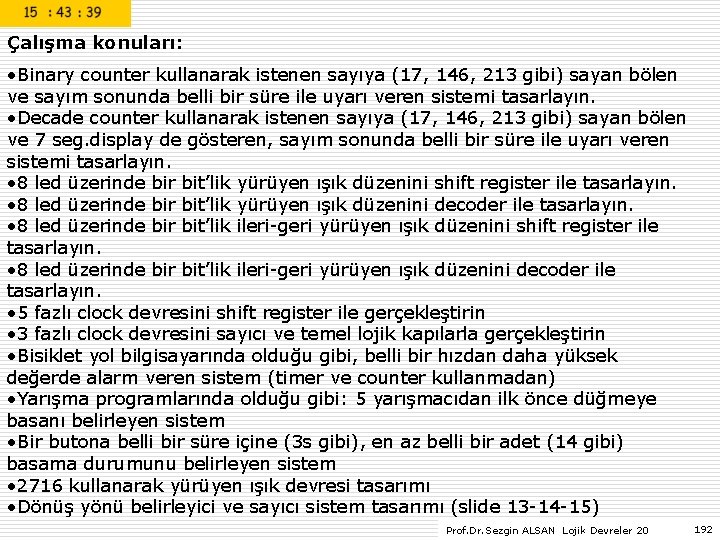

Çalışma konuları: • Binary counter kullanarak istenen sayıya (17, 146, 213 gibi) sayan bölen ve sayım sonunda belli bir süre ile uyarı veren sistemi tasarlayın. • Decade counter kullanarak istenen sayıya (17, 146, 213 gibi) sayan bölen ve 7 seg. display de gösteren, sayım sonunda belli bir süre ile uyarı veren sistemi tasarlayın. • 8 led üzerinde bir bit’lik yürüyen ışık düzenini shift register ile tasarlayın. • 8 led üzerinde bir bit’lik yürüyen ışık düzenini decoder ile tasarlayın. • 8 led üzerinde bir bit’lik ileri-geri yürüyen ışık düzenini shift register ile tasarlayın. • 8 led üzerinde bir bit’lik ileri-geri yürüyen ışık düzenini decoder ile tasarlayın. • 5 fazlı clock devresini shift register ile gerçekleştirin • 3 fazlı clock devresini sayıcı ve temel lojik kapılarla gerçekleştirin • Bisiklet yol bilgisayarında olduğu gibi, belli bir hızdan daha yüksek değerde alarm veren sistem (timer ve counter kullanmadan) • Yarışma programlarında olduğu gibi: 5 yarışmacıdan ilk önce düğmeye basanı belirleyen sistem • Bir butona belli bir süre içine (3 s gibi), en az belli bir adet (14 gibi) basama durumunu belirleyen sistem • 2716 kullanarak yürüyen ışık devresi tasarımı • Dönüş yönü belirleyici ve sayıcı sistem tasarımı (slide 13 -14 -15) Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 192

Prof. Dr. Sezgin ALSAN Lojik Devreler 2014 193
