LOJİK DEVRELER Temel Lojik Kapılar

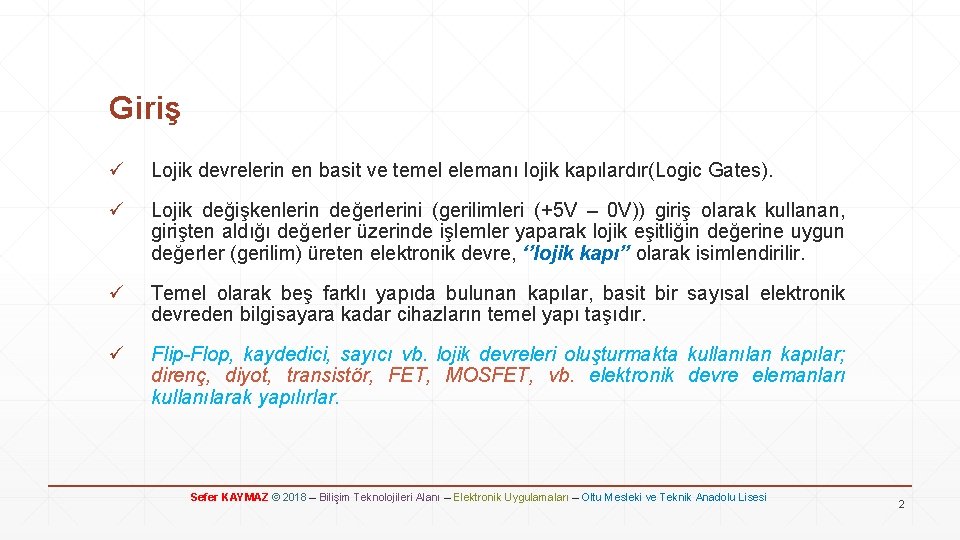

Giriş ü Lojik devrelerin en basit ve temel elemanı lojik kapılardır(Logic Gates). ü Lojik değişkenlerin değerlerini (gerilimleri (+5 V – 0 V)) giriş olarak kullanan, girişten aldığı değerler üzerinde işlemler yaparak lojik eşitliğin değerine uygun değerler (gerilim) üreten elektronik devre, ‘’lojik kapı’’ olarak isimlendirilir. ü Temel olarak beş farklı yapıda bulunan kapılar, basit bir sayısal elektronik devreden bilgisayara kadar cihazların temel yapı taşıdır. ü Flip-Flop, kaydedici, sayıcı vb. lojik devreleri oluşturmakta kullanılan kapılar; direnç, diyot, transistör, FET, MOSFET, vb. elektronik devre elemanları kullanılarak yapılırlar. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 2

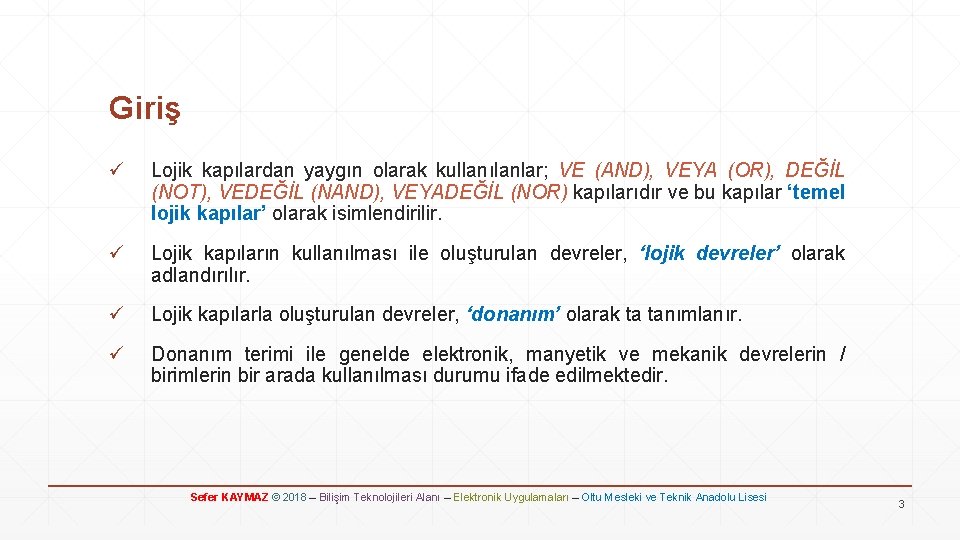

Giriş ü Lojik kapılardan yaygın olarak kullanılanlar; VE (AND), VEYA (OR), DEĞİL (NOT), VEDEĞİL (NAND), VEYADEĞİL (NOR) kapılarıdır ve bu kapılar ‘temel lojik kapılar’ olarak isimlendirilir. ü Lojik kapıların kullanılması ile oluşturulan devreler, ‘lojik devreler’ olarak adlandırılır. ü Lojik kapılarla oluşturulan devreler, ‘donanım’ olarak ta tanımlanır. ü Donanım terimi ile genelde elektronik, manyetik ve mekanik devrelerin / birimlerin bir arada kullanılması durumu ifade edilmektedir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 3

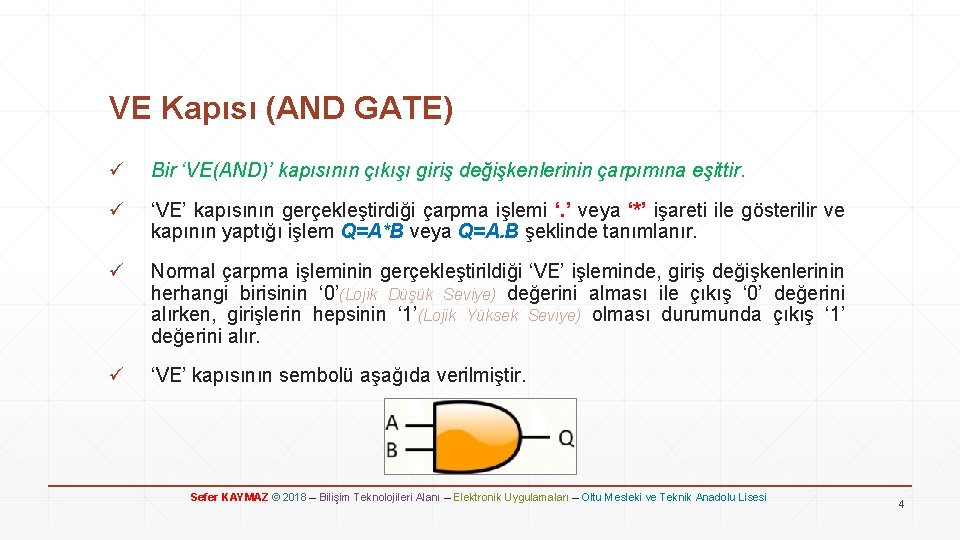

VE Kapısı (AND GATE) ü Bir ‘VE(AND)’ kapısının çıkışı giriş değişkenlerinin çarpımına eşittir. ü ‘VE’ kapısının gerçekleştirdiği çarpma işlemi ‘. ’ veya ‘*’ işareti ile gösterilir ve kapının yaptığı işlem Q=A*B veya Q=A. B şeklinde tanımlanır. ü Normal çarpma işleminin gerçekleştirildiği ‘VE’ işleminde, giriş değişkenlerinin herhangi birisinin ‘ 0’(Lojik Düşük Seviye) değerini alması ile çıkış ‘ 0’ değerini alırken, girişlerin hepsinin ‘ 1’(Lojik Yüksek Seviye) olması durumunda çıkış ‘ 1’ değerini alır. ü ‘VE’ kapısının sembolü aşağıda verilmiştir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 4

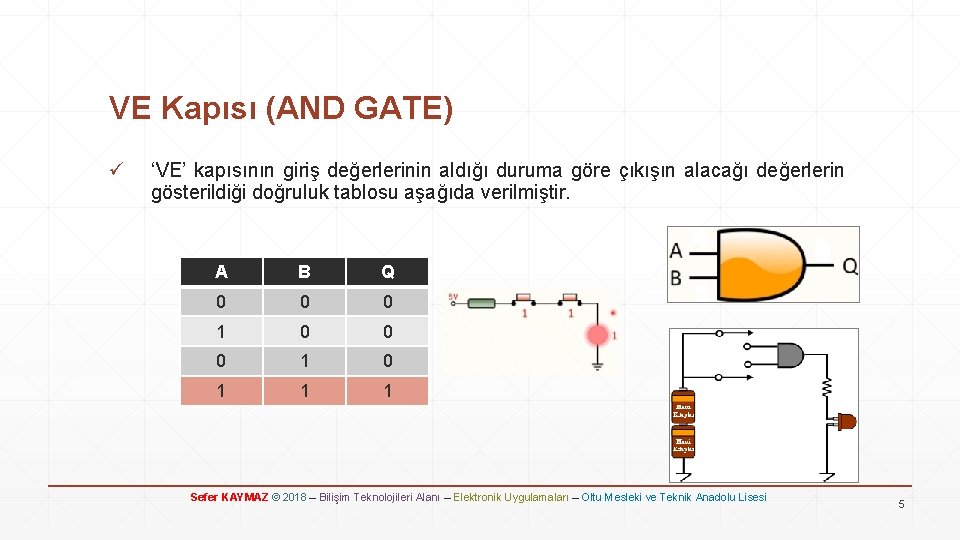

VE Kapısı (AND GATE) ü ‘VE’ kapısının giriş değerlerinin aldığı duruma göre çıkışın alacağı değerlerin gösterildiği doğruluk tablosu aşağıda verilmiştir. A B Q 0 0 0 1 0 1 1 1 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 5

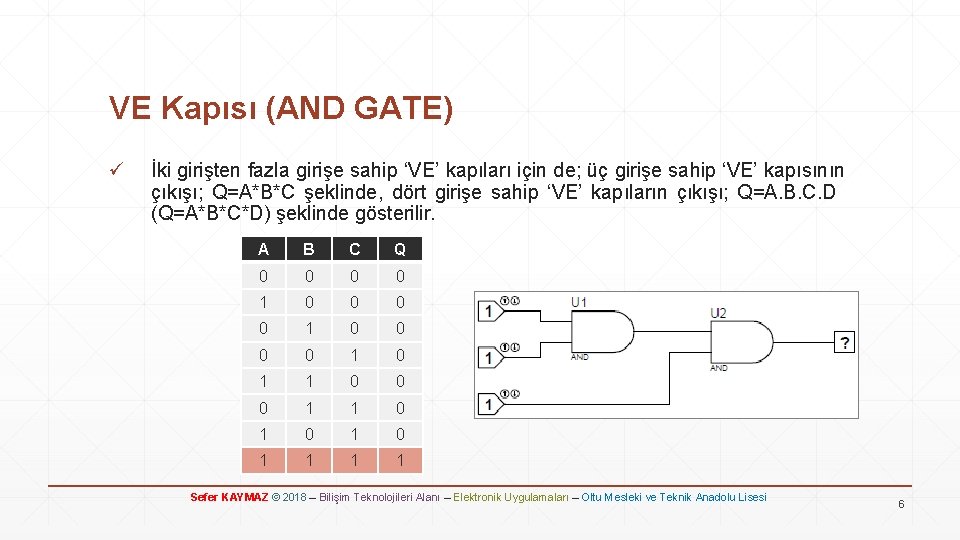

VE Kapısı (AND GATE) ü İki girişten fazla girişe sahip ‘VE’ kapıları için de; üç girişe sahip ‘VE’ kapısının çıkışı; Q=A*B*C şeklinde, dört girişe sahip ‘VE’ kapıların çıkışı; Q=A. B. C. D (Q=A*B*C*D) şeklinde gösterilir. A B C Q 0 0 0 0 1 0 1 1 0 0 0 1 1 0 1 0 1 1 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 6

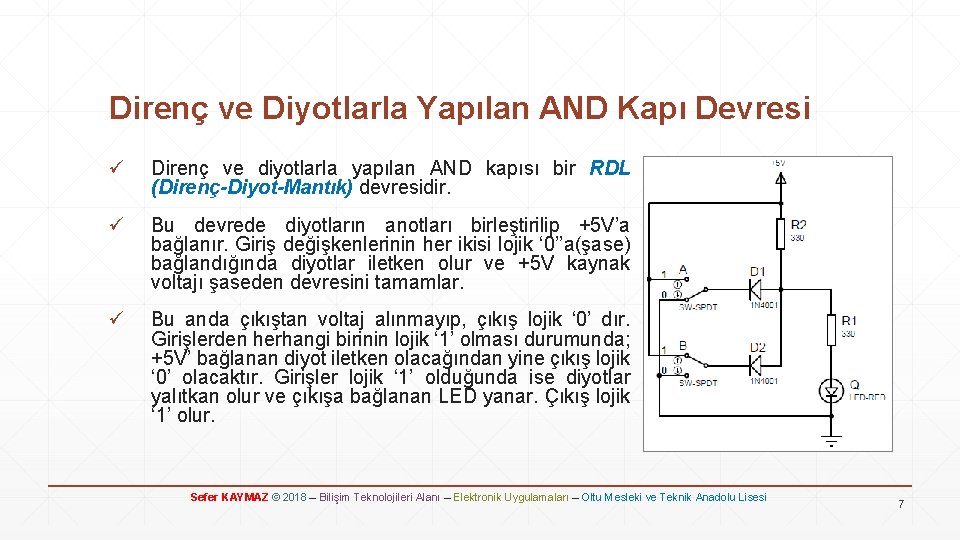

Direnç ve Diyotlarla Yapılan AND Kapı Devresi ü Direnç ve diyotlarla yapılan AND kapısı bir RDL (Direnç-Diyot-Mantık) devresidir. ü Bu devrede diyotların anotları birleştirilip +5 V’a bağlanır. Giriş değişkenlerinin her ikisi lojik ‘ 0’’a(şase) bağlandığında diyotlar iletken olur ve +5 V kaynak voltajı şaseden devresini tamamlar. ü Bu anda çıkıştan voltaj alınmayıp, çıkış lojik ‘ 0’ dır. Girişlerden herhangi birinin lojik ‘ 1’ olması durumunda; +5 V’ bağlanan diyot iletken olacağından yine çıkış lojik ‘ 0’ olacaktır. Girişler lojik ‘ 1’ olduğunda ise diyotlar yalıtkan olur ve çıkışa bağlanan LED yanar. Çıkış lojik ‘ 1’ olur. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 7

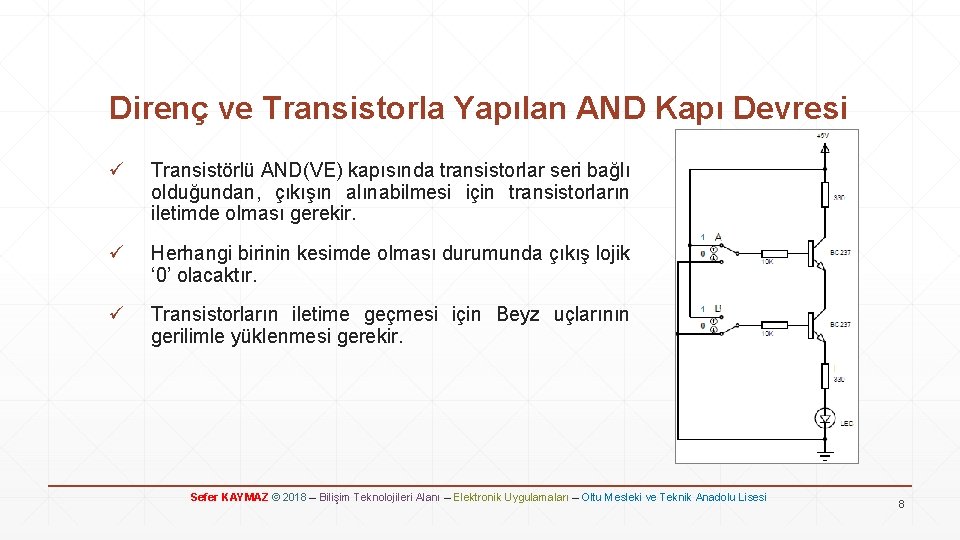

Direnç ve Transistorla Yapılan AND Kapı Devresi ü Transistörlü AND(VE) kapısında transistorlar seri bağlı olduğundan, çıkışın alınabilmesi için transistorların iletimde olması gerekir. ü Herhangi birinin kesimde olması durumunda çıkış lojik ‘ 0’ olacaktır. ü Transistorların iletime geçmesi için Beyz uçlarının gerilimle yüklenmesi gerekir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 8

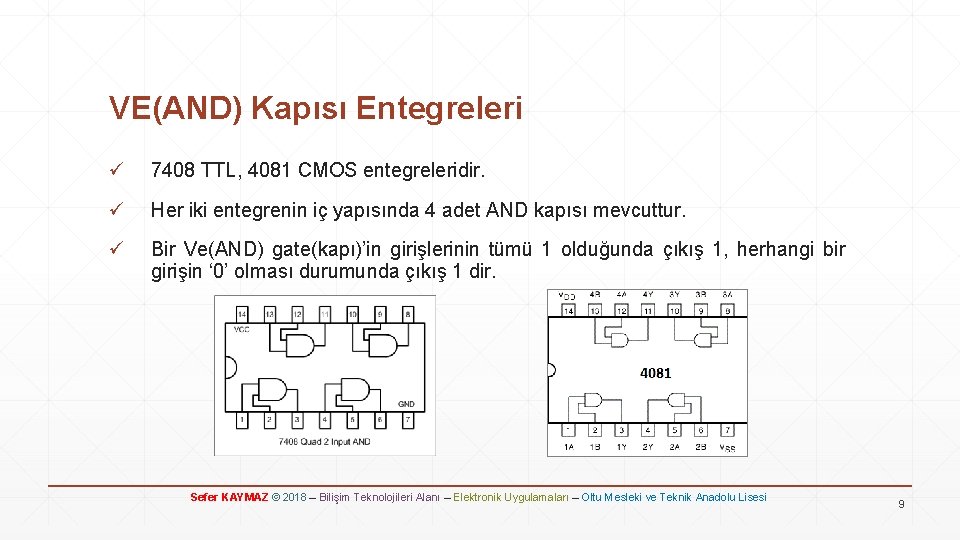

VE(AND) Kapısı Entegreleri ü 7408 TTL, 4081 CMOS entegreleridir. ü Her iki entegrenin iç yapısında 4 adet AND kapısı mevcuttur. ü Bir Ve(AND) gate(kapı)’in girişlerinin tümü 1 olduğunda çıkış 1, herhangi bir girişin ‘ 0’ olması durumunda çıkış 1 dir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 9

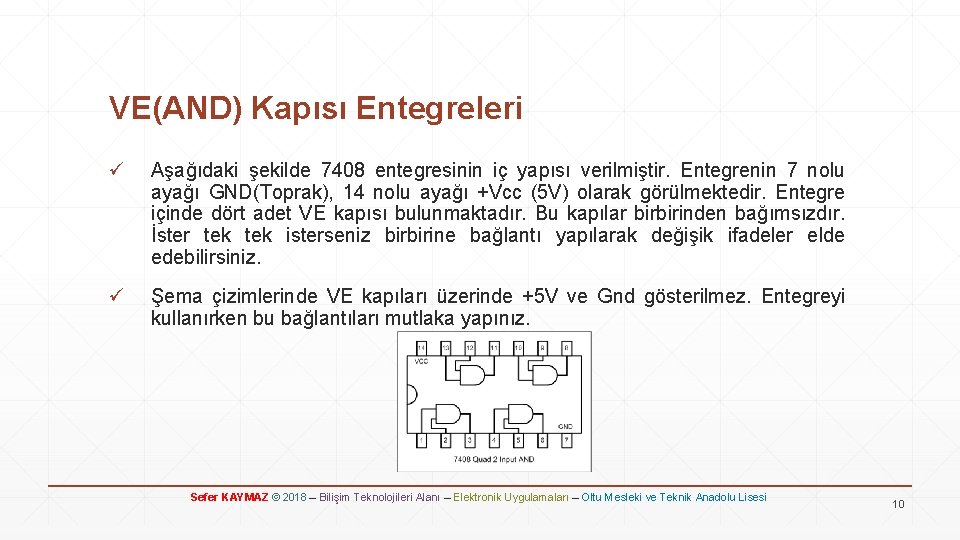

VE(AND) Kapısı Entegreleri ü Aşağıdaki şekilde 7408 entegresinin iç yapısı verilmiştir. Entegrenin 7 nolu ayağı GND(Toprak), 14 nolu ayağı +Vcc (5 V) olarak görülmektedir. Entegre içinde dört adet VE kapısı bulunmaktadır. Bu kapılar birbirinden bağımsızdır. İster tek isterseniz birbirine bağlantı yapılarak değişik ifadeler elde edebilirsiniz. ü Şema çizimlerinde VE kapıları üzerinde +5 V ve Gnd gösterilmez. Entegreyi kullanırken bu bağlantıları mutlaka yapınız. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 10

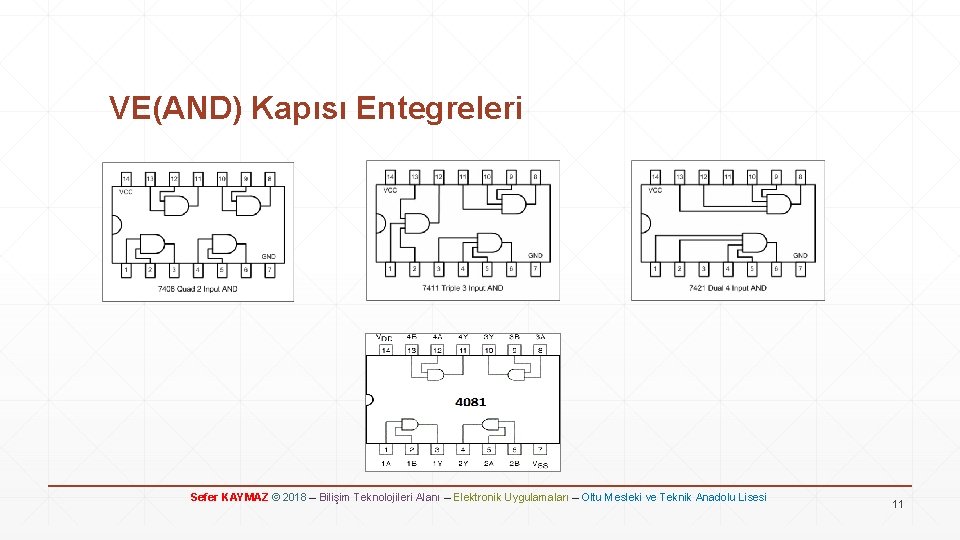

VE(AND) Kapısı Entegreleri Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 11

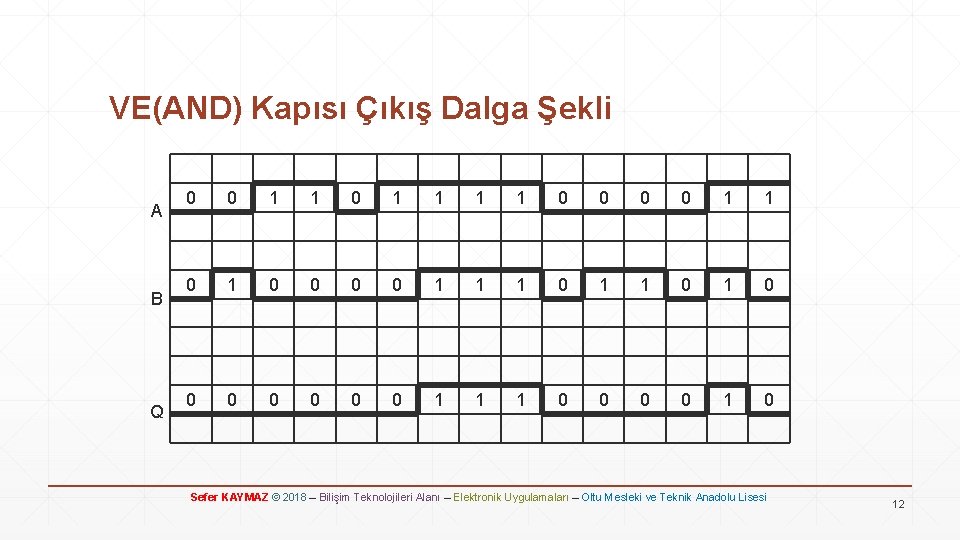

VE(AND) Kapısı Çıkış Dalga Şekli A B Q 0 0 1 1 1 1 0 0 0 0 1 1 1 0 1 0 0 0 0 1 1 1 0 0 1 0 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 12

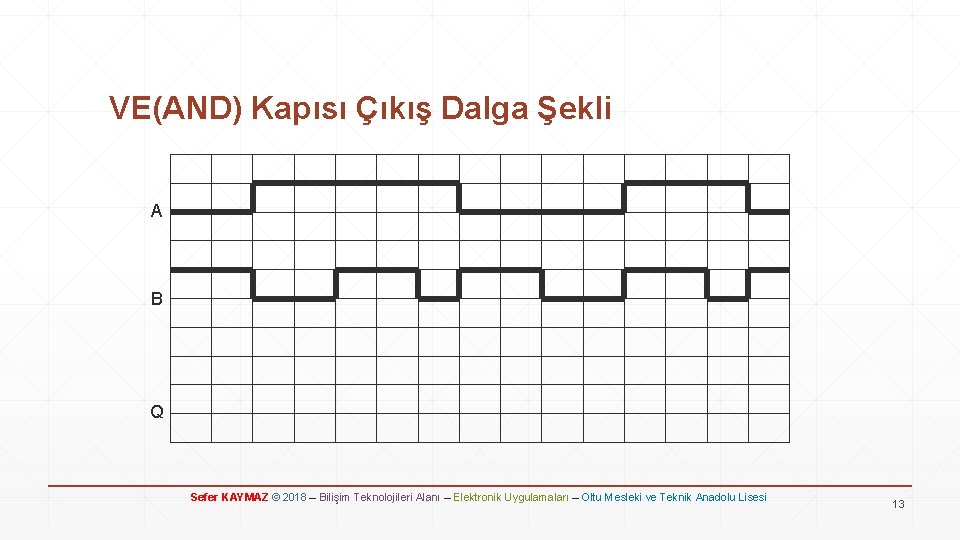

VE(AND) Kapısı Çıkış Dalga Şekli A B Q Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 13

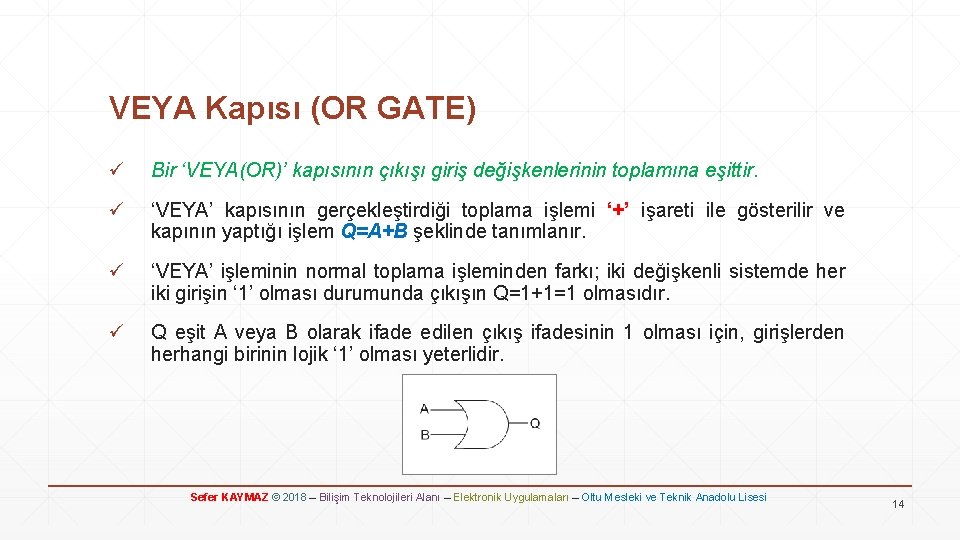

VEYA Kapısı (OR GATE) ü Bir ‘VEYA(OR)’ kapısının çıkışı giriş değişkenlerinin toplamına eşittir. ü ‘VEYA’ kapısının gerçekleştirdiği toplama işlemi ‘+’ işareti ile gösterilir ve kapının yaptığı işlem Q=A+B şeklinde tanımlanır. ü ‘VEYA’ işleminin normal toplama işleminden farkı; iki değişkenli sistemde her iki girişin ‘ 1’ olması durumunda çıkışın Q=1+1=1 olmasıdır. ü Q eşit A veya B olarak ifade edilen çıkış ifadesinin 1 olması için, girişlerden herhangi birinin lojik ‘ 1’ olması yeterlidir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 14

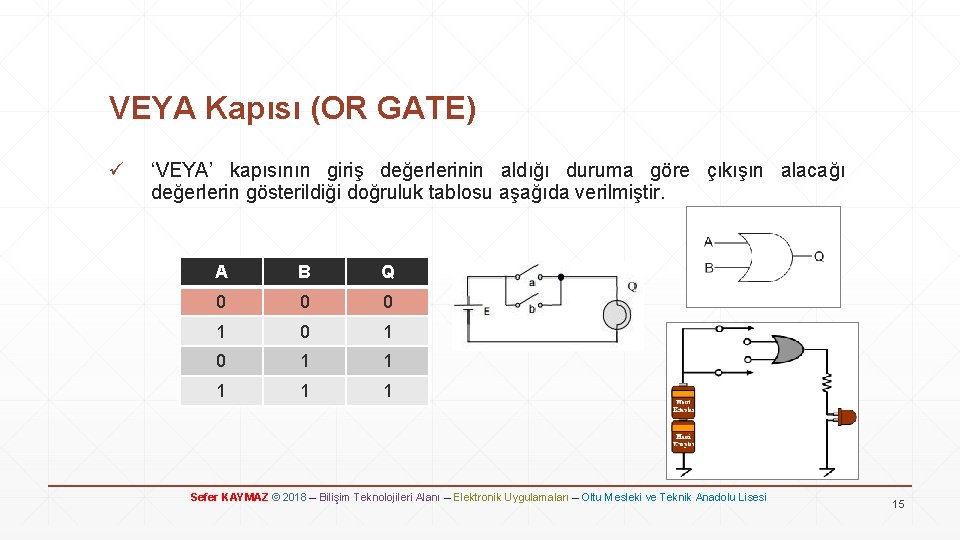

VEYA Kapısı (OR GATE) ü ‘VEYA’ kapısının giriş değerlerinin aldığı duruma göre çıkışın alacağı değerlerin gösterildiği doğruluk tablosu aşağıda verilmiştir. A B Q 0 0 0 1 0 1 1 1 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 15

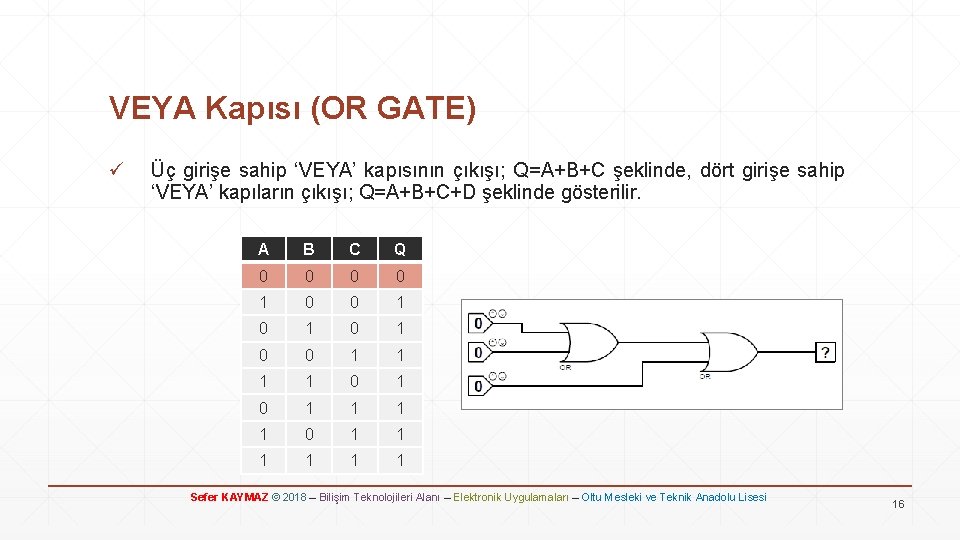

VEYA Kapısı (OR GATE) ü Üç girişe sahip ‘VEYA’ kapısının çıkışı; Q=A+B+C şeklinde, dört girişe sahip ‘VEYA’ kapıların çıkışı; Q=A+B+C+D şeklinde gösterilir. A B C Q 0 0 1 0 1 0 0 1 1 1 1 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 16

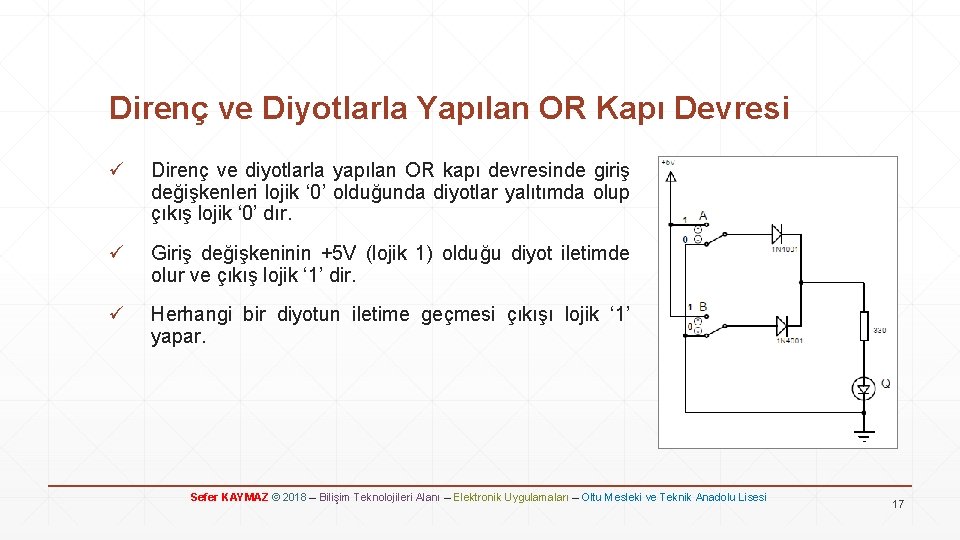

Direnç ve Diyotlarla Yapılan OR Kapı Devresi ü Direnç ve diyotlarla yapılan OR kapı devresinde giriş değişkenleri lojik ‘ 0’ olduğunda diyotlar yalıtımda olup çıkış lojik ‘ 0’ dır. ü Giriş değişkeninin +5 V (lojik 1) olduğu diyot iletimde olur ve çıkış lojik ‘ 1’ dir. ü Herhangi bir diyotun iletime geçmesi çıkışı lojik ‘ 1’ yapar. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 17

Direnç ve Transistorla Yapılan OR Kapı Devresi ü Transistorlarla yapılan OR kapı devresinde, transistorlar paralel bağlı olduğu için çıkışın lojik ‘ 1’ olabilmesi için transistorlardan birinin veya ikisinin iletimde olması yeterlidir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 18

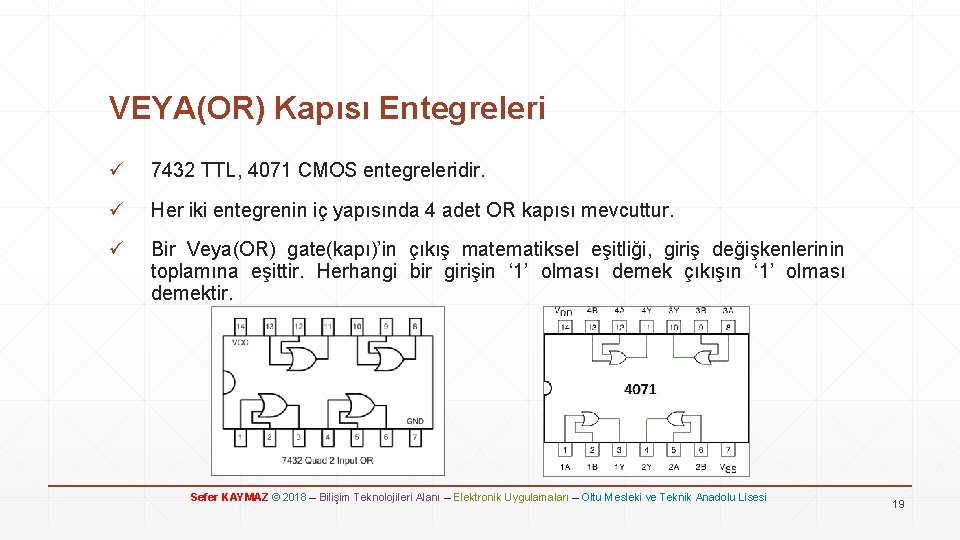

VEYA(OR) Kapısı Entegreleri ü 7432 TTL, 4071 CMOS entegreleridir. ü Her iki entegrenin iç yapısında 4 adet OR kapısı mevcuttur. ü Bir Veya(OR) gate(kapı)’in çıkış matematiksel eşitliği, giriş değişkenlerinin toplamına eşittir. Herhangi bir girişin ‘ 1’ olması demek çıkışın ‘ 1’ olması demektir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 19

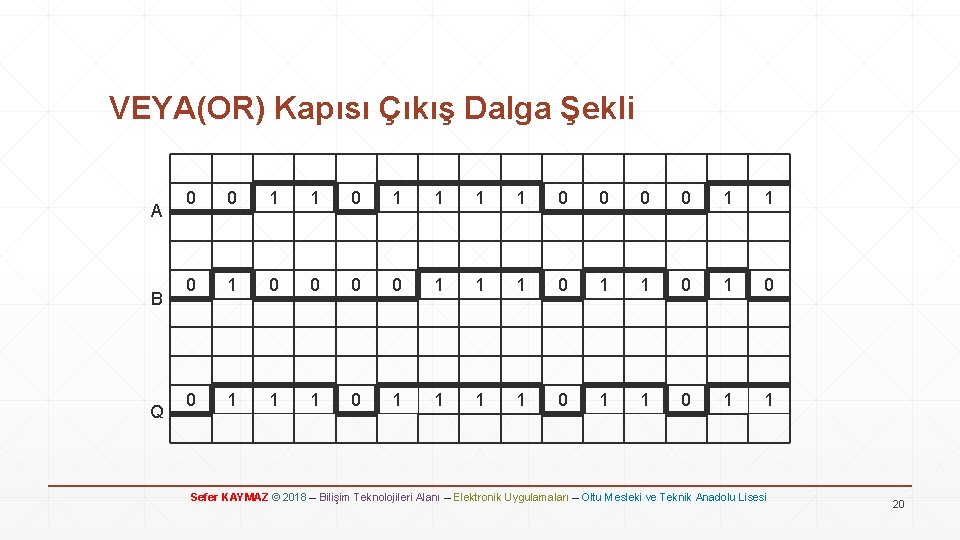

VEYA(OR) Kapısı Çıkış Dalga Şekli A B Q 0 0 1 1 1 1 0 0 0 0 1 1 1 0 1 0 0 1 1 1 1 0 1 1 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 20

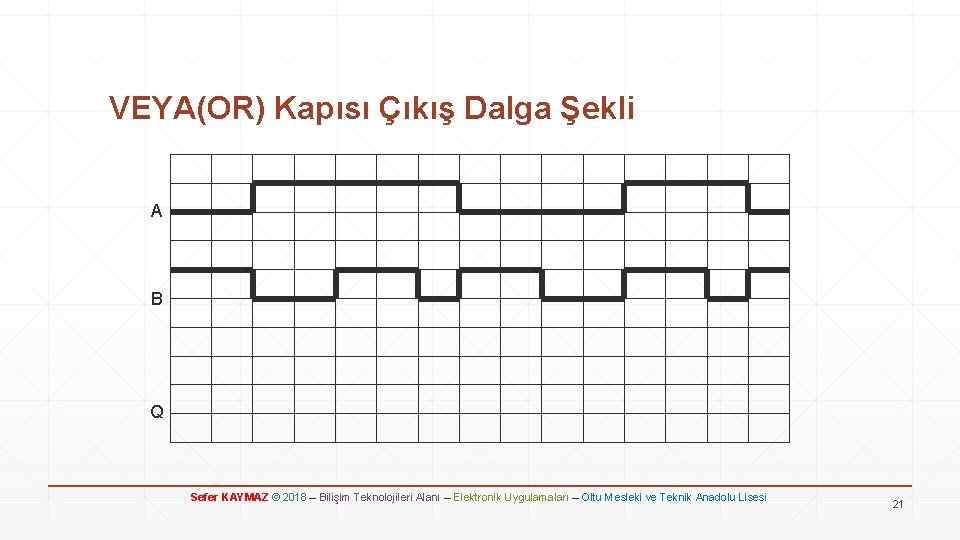

VEYA(OR) Kapısı Çıkış Dalga Şekli A B Q Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 21

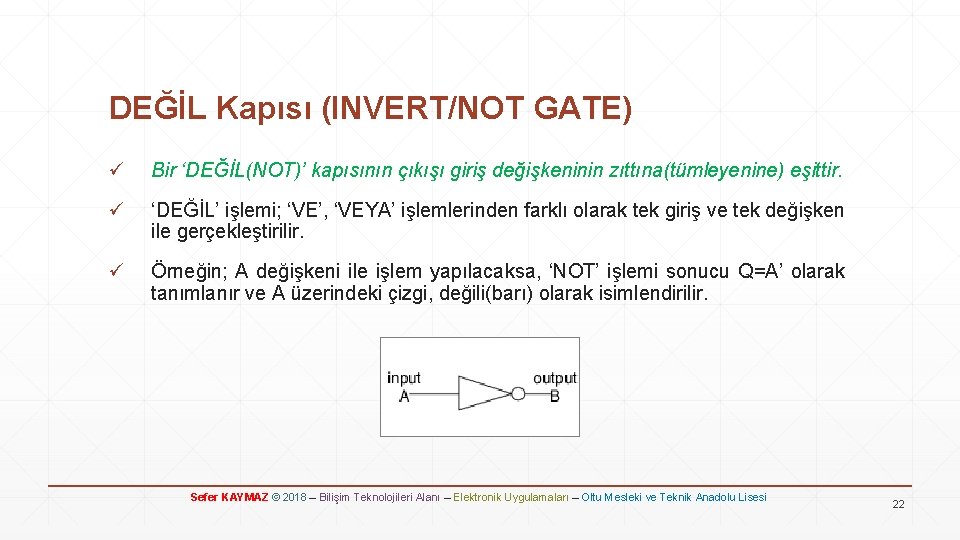

DEĞİL Kapısı (INVERT/NOT GATE) ü Bir ‘DEĞİL(NOT)’ kapısının çıkışı giriş değişkeninin zıttına(tümleyenine) eşittir. ü ‘DEĞİL’ işlemi; ‘VE’, ‘VEYA’ işlemlerinden farklı olarak tek giriş ve tek değişken ile gerçekleştirilir. ü Örneğin; A değişkeni ile işlem yapılacaksa, ‘NOT’ işlemi sonucu Q=A’ olarak tanımlanır ve A üzerindeki çizgi, değili(barı) olarak isimlendirilir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 22

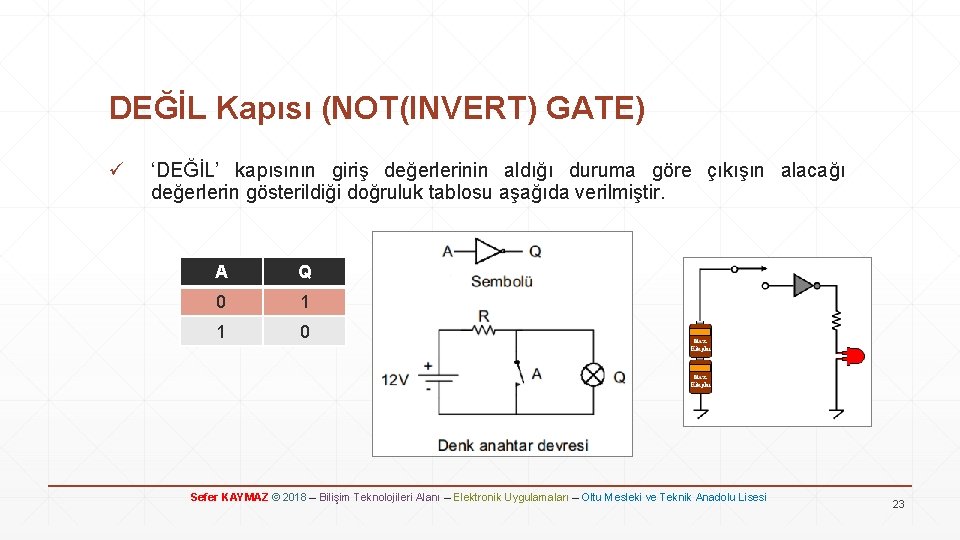

DEĞİL Kapısı (NOT(INVERT) GATE) ü ‘DEĞİL’ kapısının giriş değerlerinin aldığı duruma göre çıkışın alacağı değerlerin gösterildiği doğruluk tablosu aşağıda verilmiştir. A Q 0 1 1 0 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 23

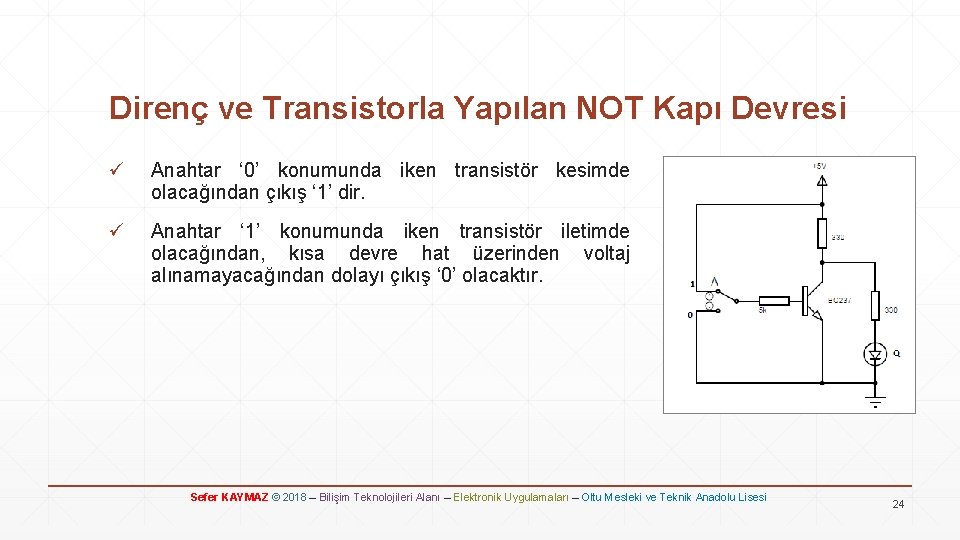

Direnç ve Transistorla Yapılan NOT Kapı Devresi ü Anahtar ‘ 0’ konumunda iken transistör kesimde olacağından çıkış ‘ 1’ dir. ü Anahtar ‘ 1’ konumunda iken transistör iletimde olacağından, kısa devre hat üzerinden voltaj alınamayacağından dolayı çıkış ‘ 0’ olacaktır. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 24

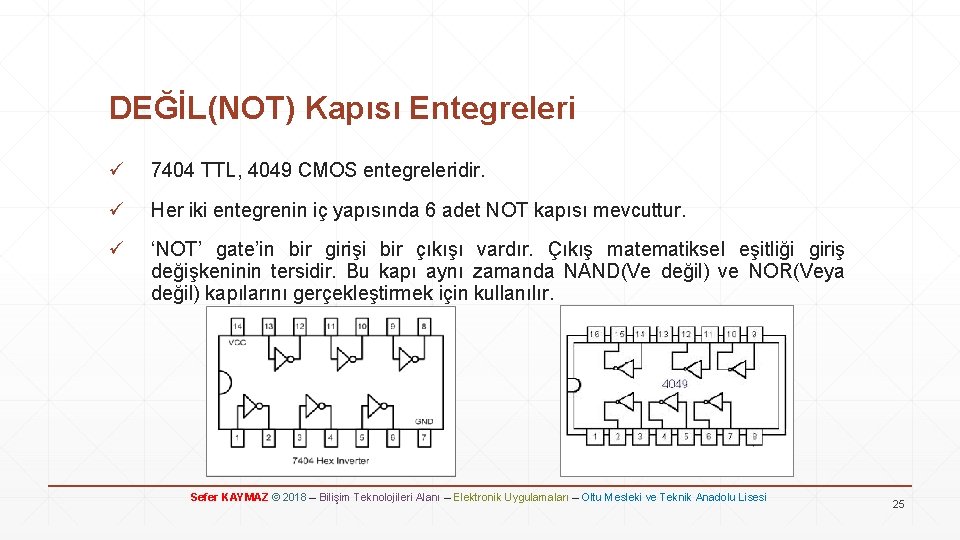

DEĞİL(NOT) Kapısı Entegreleri ü 7404 TTL, 4049 CMOS entegreleridir. ü Her iki entegrenin iç yapısında 6 adet NOT kapısı mevcuttur. ü ‘NOT’ gate’in bir girişi bir çıkışı vardır. Çıkış matematiksel eşitliği giriş değişkeninin tersidir. Bu kapı aynı zamanda NAND(Ve değil) ve NOR(Veya değil) kapılarını gerçekleştirmek için kullanılır. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 25

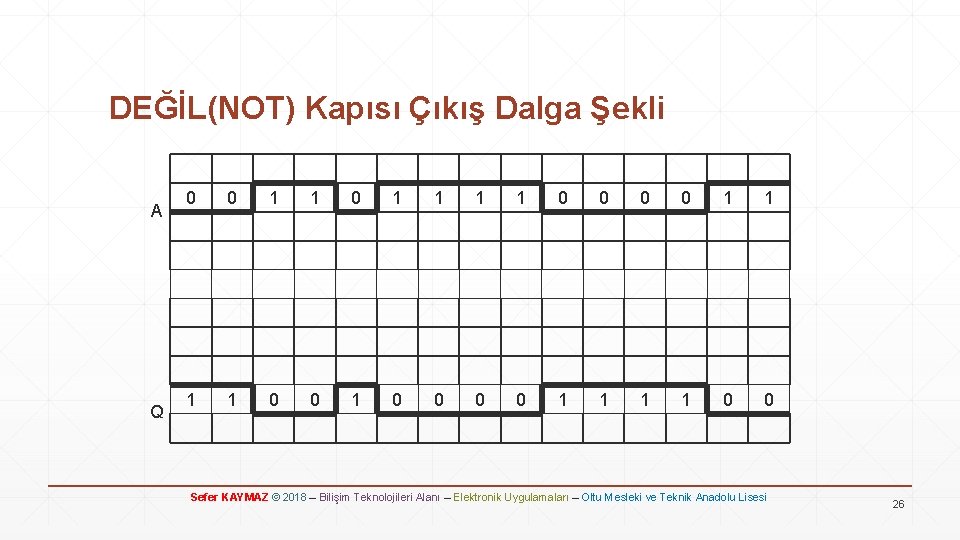

DEĞİL(NOT) Kapısı Çıkış Dalga Şekli A Q 0 0 1 1 1 1 0 0 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 26

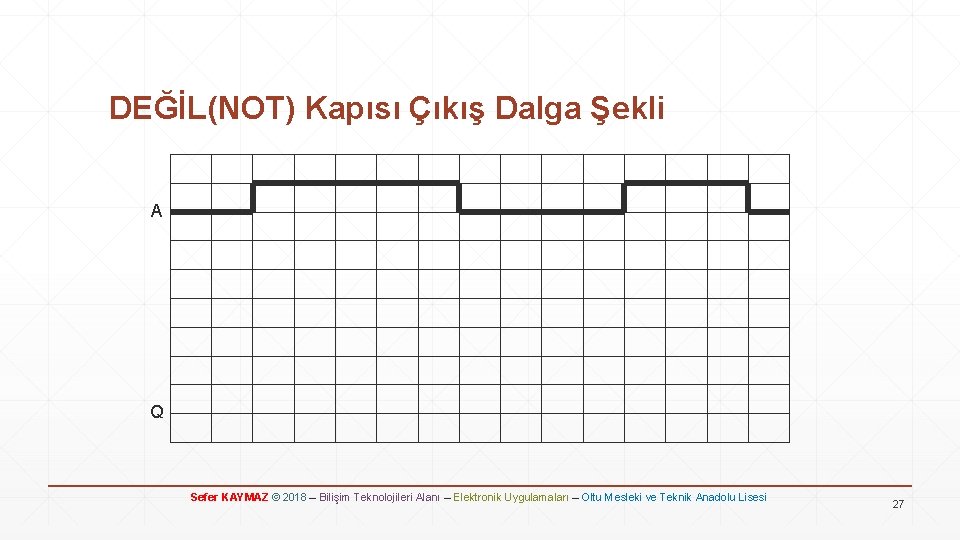

DEĞİL(NOT) Kapısı Çıkış Dalga Şekli A Q Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 27

VEDEĞİL Kapısı (NAND) ü Lojik’de yaygın olarak kullanılan bir kapı, ‘VE’ ile ‘DEĞİL’ kapılarının birleşmesinden oluşan ‘VEDEĞİL’ (NAND) kapısıdır. ü ‘VEDEĞİL’ kapısında, girişlerden birisinin ‘ 0’ olması durumunda çıkış lojik ‘ 1’olur. Giriş değişkenlerinin tümünün ‘ 1’ olması durumunda çıkış ‘ 0’ değerini alır. ü ‘VEDEĞİL’ işleminin çıkış fonksiyonu Q=(A. B)’ şeklinde yazılır ve ‘Q eşittir A ve B’nin değili’ diye okunur. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 28

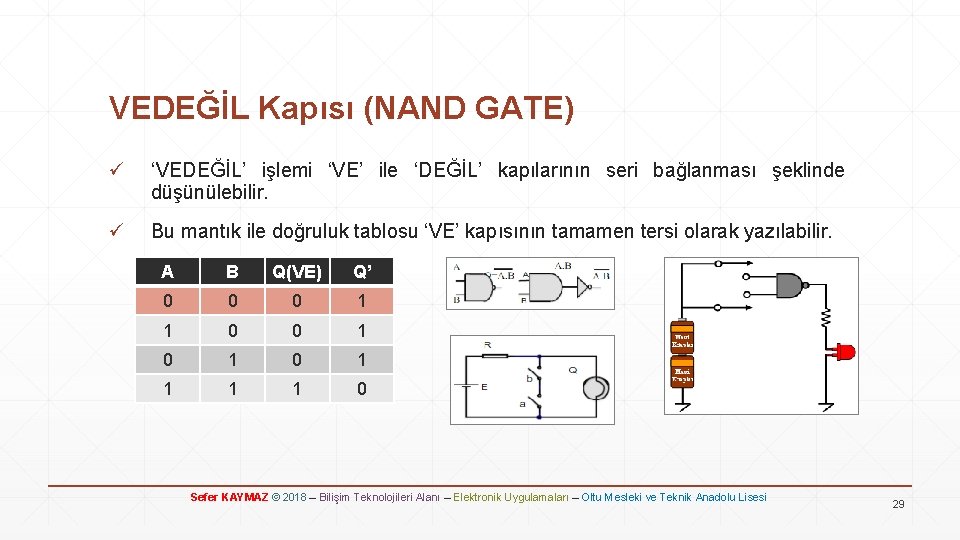

VEDEĞİL Kapısı (NAND GATE) ü ‘VEDEĞİL’ işlemi ‘VE’ ile ‘DEĞİL’ kapılarının seri bağlanması şeklinde düşünülebilir. ü Bu mantık ile doğruluk tablosu ‘VE’ kapısının tamamen tersi olarak yazılabilir. A B Q(VE) Q’ 0 0 0 1 1 0 0 1 0 1 1 0 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 29

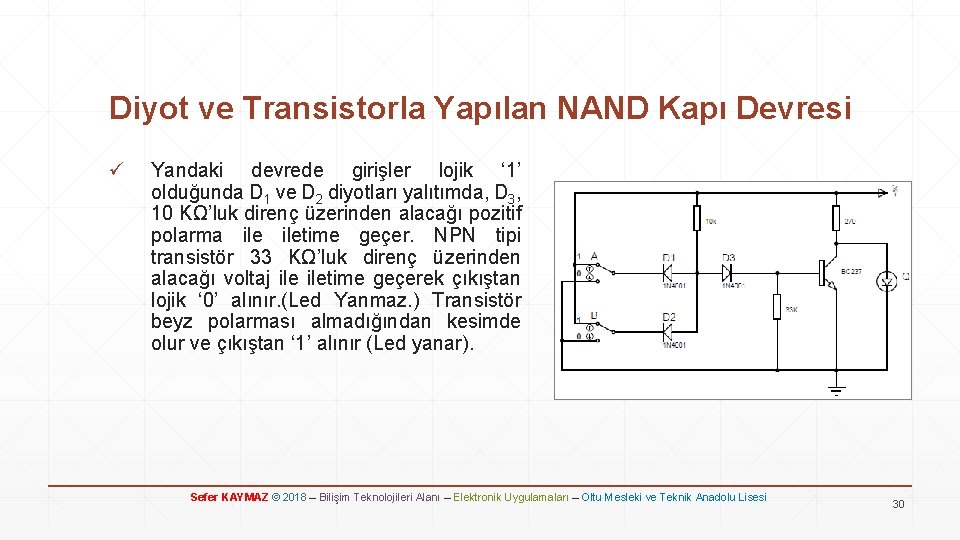

Diyot ve Transistorla Yapılan NAND Kapı Devresi ü Yandaki devrede girişler lojik ‘ 1’ olduğunda D 1 ve D 2 diyotları yalıtımda, D 3, 10 KΩ’luk direnç üzerinden alacağı pozitif polarma iletime geçer. NPN tipi transistör 33 KΩ’luk direnç üzerinden alacağı voltaj iletime geçerek çıkıştan lojik ‘ 0’ alınır. (Led Yanmaz. ) Transistör beyz polarması almadığından kesimde olur ve çıkıştan ‘ 1’ alınır (Led yanar). Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 30

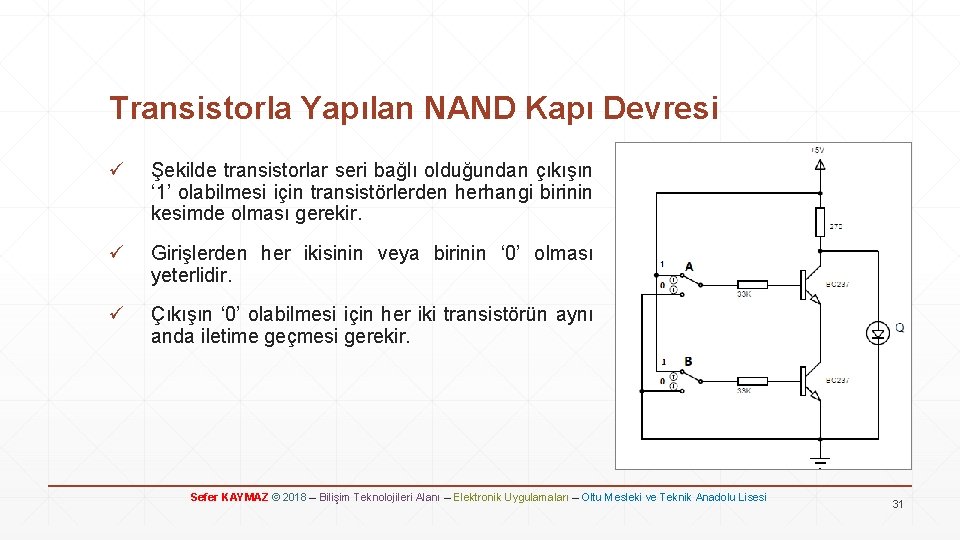

Transistorla Yapılan NAND Kapı Devresi ü Şekilde transistorlar seri bağlı olduğundan çıkışın ‘ 1’ olabilmesi için transistörlerden herhangi birinin kesimde olması gerekir. ü Girişlerden her ikisinin veya birinin ‘ 0’ olması yeterlidir. ü Çıkışın ‘ 0’ olabilmesi için her iki transistörün aynı anda iletime geçmesi gerekir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 31

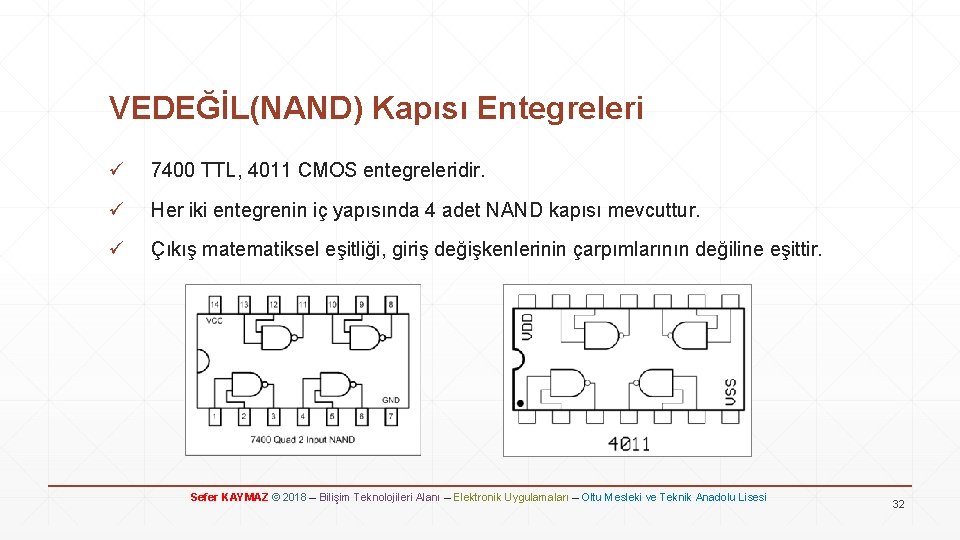

VEDEĞİL(NAND) Kapısı Entegreleri ü 7400 TTL, 4011 CMOS entegreleridir. ü Her iki entegrenin iç yapısında 4 adet NAND kapısı mevcuttur. ü Çıkış matematiksel eşitliği, giriş değişkenlerinin çarpımlarının değiline eşittir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 32

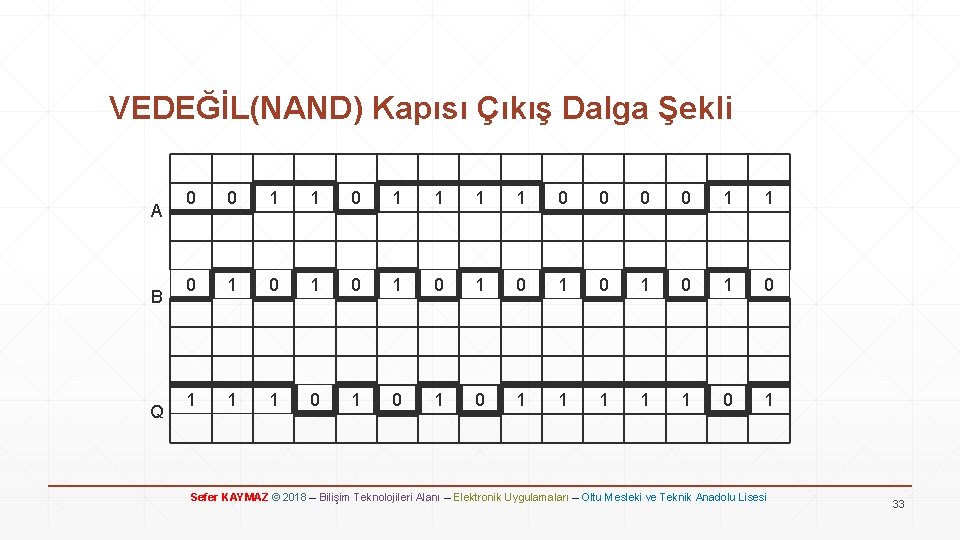

VEDEĞİL(NAND) Kapısı Çıkış Dalga Şekli A B Q 0 0 1 1 1 1 0 0 1 1 0 1 0 1 1 1 0 1 0 1 1 1 0 1 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 33

VEDEĞİL(NAND) Kapısı Çıkış Dalga Şekli A B Q Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 34

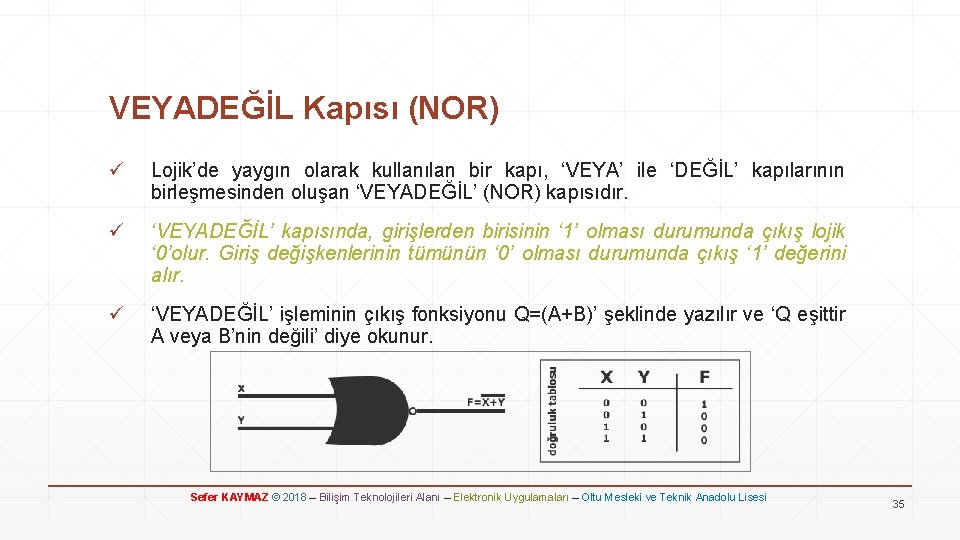

VEYADEĞİL Kapısı (NOR) ü Lojik’de yaygın olarak kullanılan bir kapı, ‘VEYA’ ile ‘DEĞİL’ kapılarının birleşmesinden oluşan ‘VEYADEĞİL’ (NOR) kapısıdır. ü ‘VEYADEĞİL’ kapısında, girişlerden birisinin ‘ 1’ olması durumunda çıkış lojik ‘ 0’olur. Giriş değişkenlerinin tümünün ‘ 0’ olması durumunda çıkış ‘ 1’ değerini alır. ü ‘VEYADEĞİL’ işleminin çıkış fonksiyonu Q=(A+B)’ şeklinde yazılır ve ‘Q eşittir A veya B’nin değili’ diye okunur. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 35

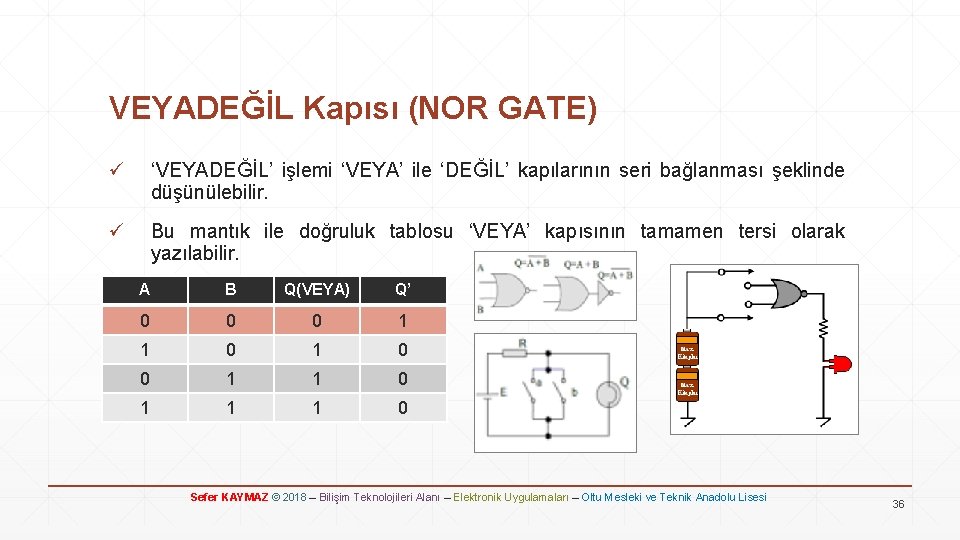

VEYADEĞİL Kapısı (NOR GATE) ü ‘VEYADEĞİL’ işlemi ‘VEYA’ ile ‘DEĞİL’ kapılarının seri bağlanması şeklinde düşünülebilir. ü Bu mantık ile doğruluk tablosu ‘VEYA’ kapısının tamamen tersi olarak yazılabilir. A B Q(VEYA) Q’ 0 0 0 1 1 1 0 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 36

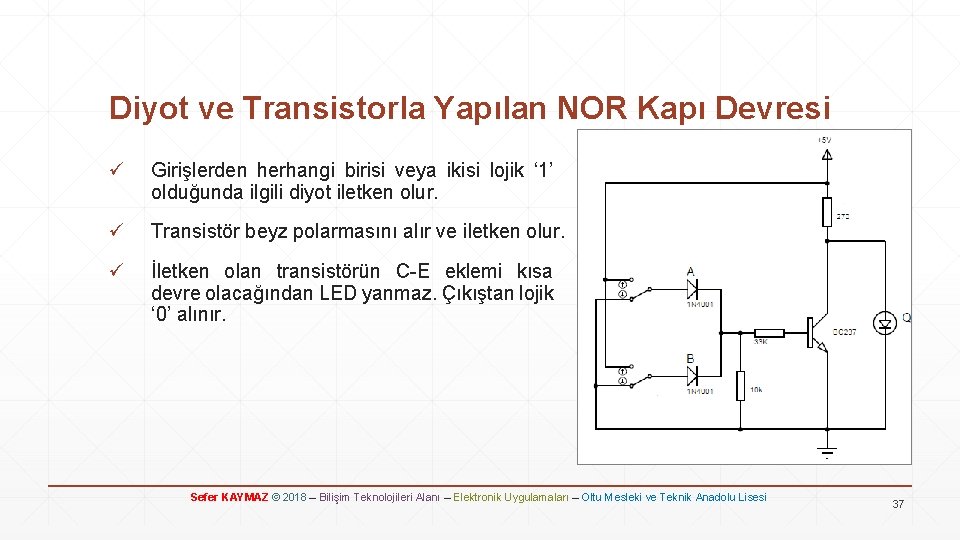

Diyot ve Transistorla Yapılan NOR Kapı Devresi ü Girişlerden herhangi birisi veya ikisi lojik ‘ 1’ olduğunda ilgili diyot iletken olur. ü Transistör beyz polarmasını alır ve iletken olur. ü İletken olan transistörün C-E eklemi kısa devre olacağından LED yanmaz. Çıkıştan lojik ‘ 0’ alınır. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 37

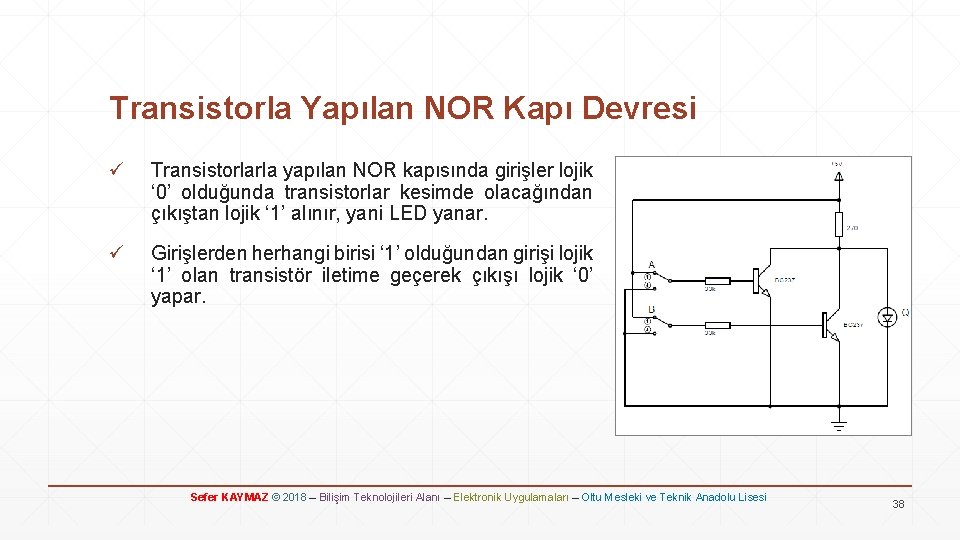

Transistorla Yapılan NOR Kapı Devresi ü Transistorlarla yapılan NOR kapısında girişler lojik ‘ 0’ olduğunda transistorlar kesimde olacağından çıkıştan lojik ‘ 1’ alınır, yani LED yanar. ü Girişlerden herhangi birisi ‘ 1’ olduğundan girişi lojik ‘ 1’ olan transistör iletime geçerek çıkışı lojik ‘ 0’ yapar. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 38

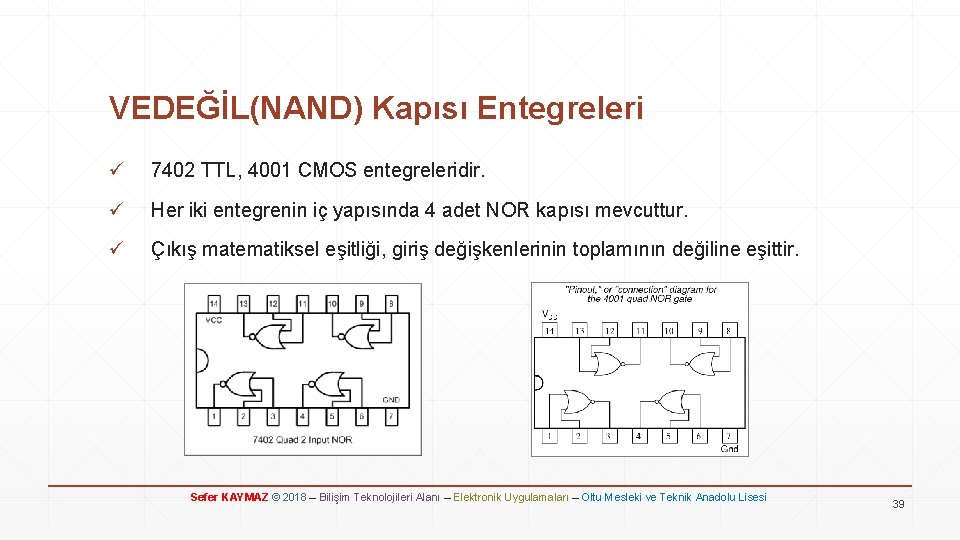

VEDEĞİL(NAND) Kapısı Entegreleri ü 7402 TTL, 4001 CMOS entegreleridir. ü Her iki entegrenin iç yapısında 4 adet NOR kapısı mevcuttur. ü Çıkış matematiksel eşitliği, giriş değişkenlerinin toplamının değiline eşittir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 39

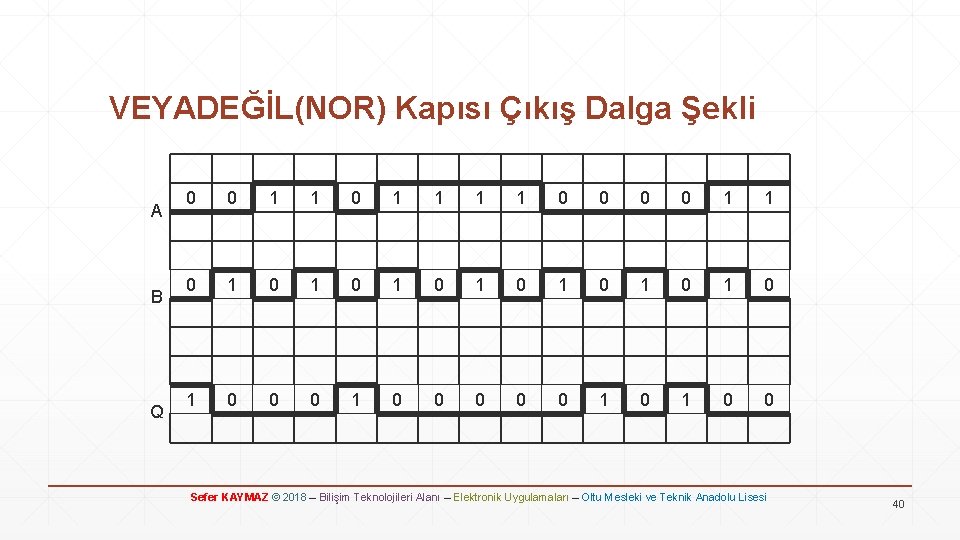

VEYADEĞİL(NOR) Kapısı Çıkış Dalga Şekli A B Q 0 0 1 1 1 1 0 0 1 1 0 1 0 1 0 0 0 0 0 1 0 0 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 40

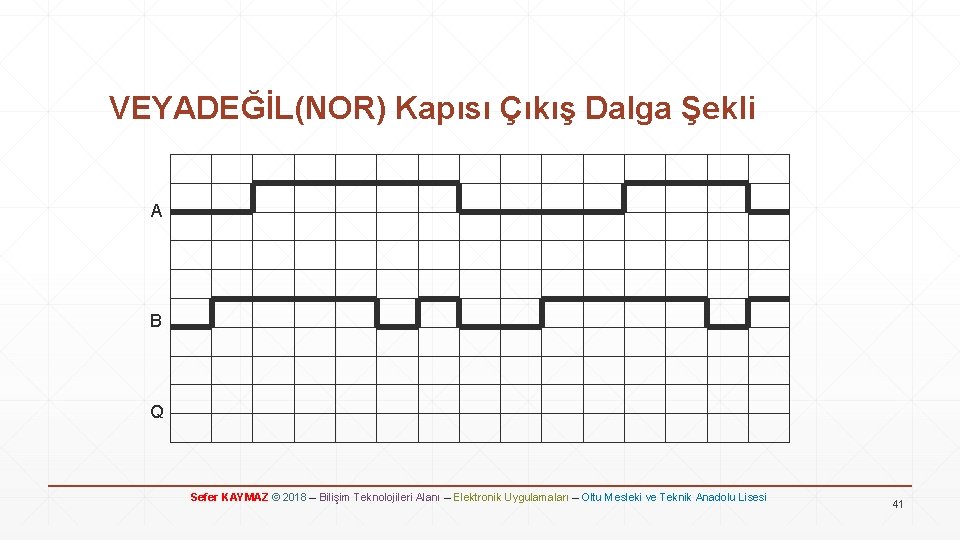

VEYADEĞİL(NOR) Kapısı Çıkış Dalga Şekli A B Q Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 41

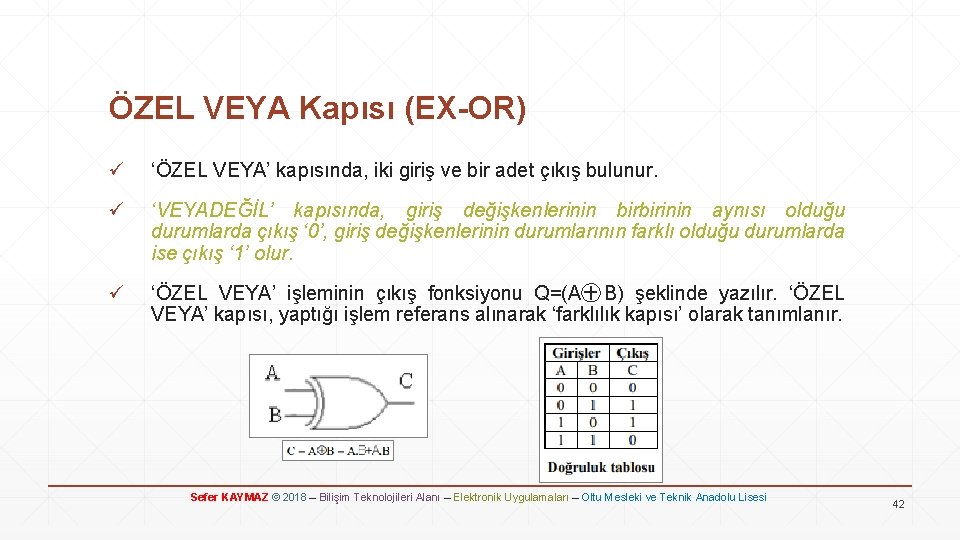

ÖZEL VEYA Kapısı (EX-OR) ü ‘ÖZEL VEYA’ kapısında, iki giriş ve bir adet çıkış bulunur. ü ‘VEYADEĞİL’ kapısında, giriş değişkenlerinin birbirinin aynısı olduğu durumlarda çıkış ‘ 0’, giriş değişkenlerinin durumlarının farklı olduğu durumlarda ise çıkış ‘ 1’ olur. ü ‘ÖZEL VEYA’ işleminin çıkış fonksiyonu Q=(A㊉ B) şeklinde yazılır. ‘ÖZEL VEYA’ kapısı, yaptığı işlem referans alınarak ‘farklılık kapısı’ olarak tanımlanır. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 42

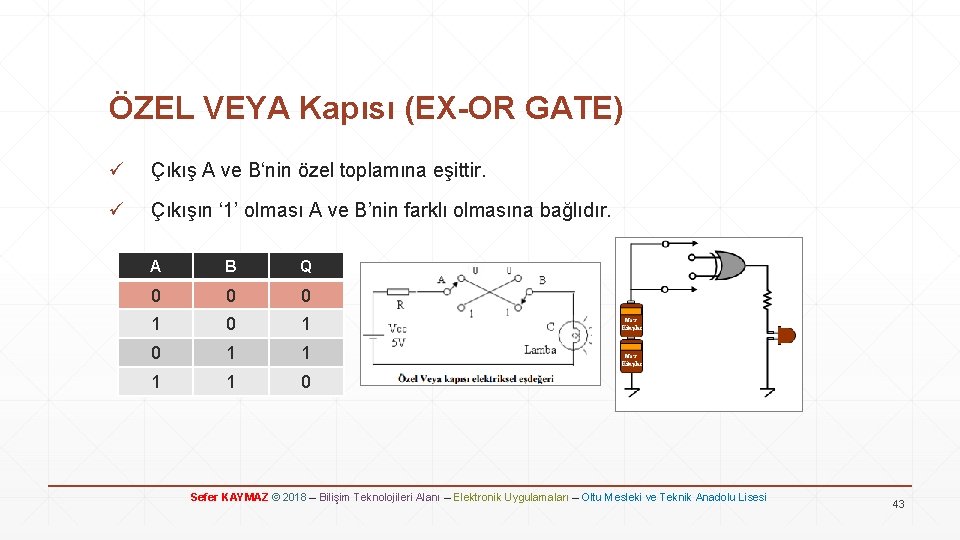

ÖZEL VEYA Kapısı (EX-OR GATE) ü Çıkış A ve B‘nin özel toplamına eşittir. ü Çıkışın ‘ 1’ olması A ve B’nin farklı olmasına bağlıdır. A B Q 0 0 0 1 0 1 1 0 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 43

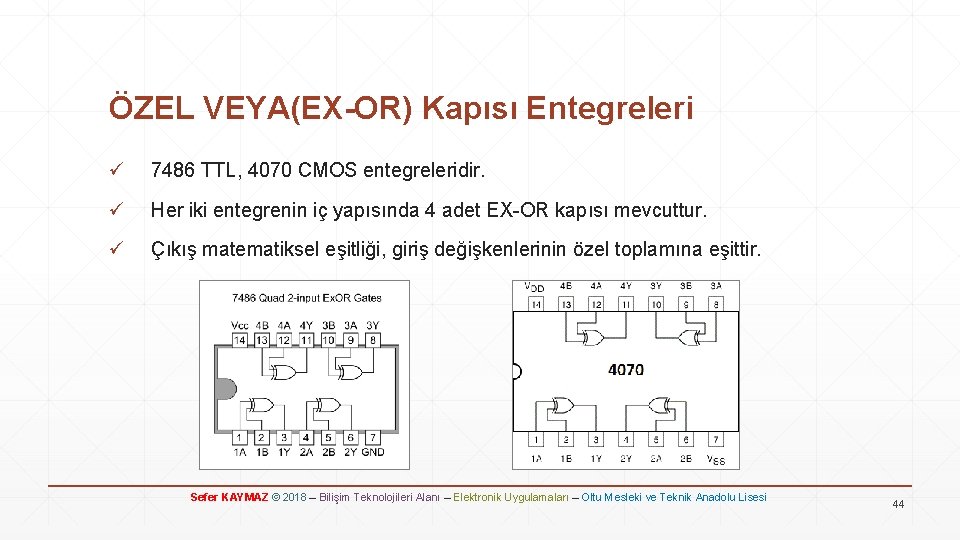

ÖZEL VEYA(EX-OR) Kapısı Entegreleri ü 7486 TTL, 4070 CMOS entegreleridir. ü Her iki entegrenin iç yapısında 4 adet EX-OR kapısı mevcuttur. ü Çıkış matematiksel eşitliği, giriş değişkenlerinin özel toplamına eşittir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 44

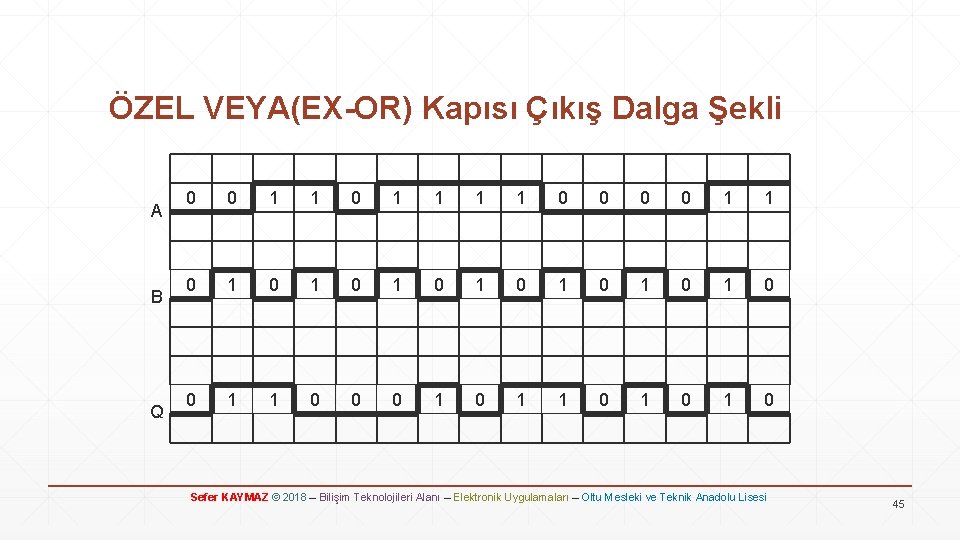

ÖZEL VEYA(EX-OR) Kapısı Çıkış Dalga Şekli A B Q 0 0 1 1 1 1 0 0 1 1 0 1 0 0 1 1 0 0 0 1 1 0 1 0 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 45

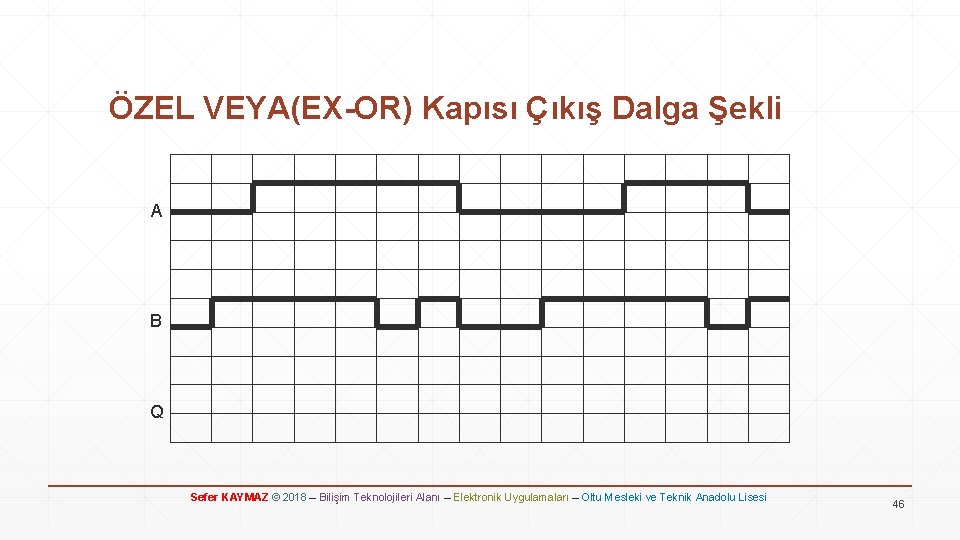

ÖZEL VEYA(EX-OR) Kapısı Çıkış Dalga Şekli A B Q Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 46

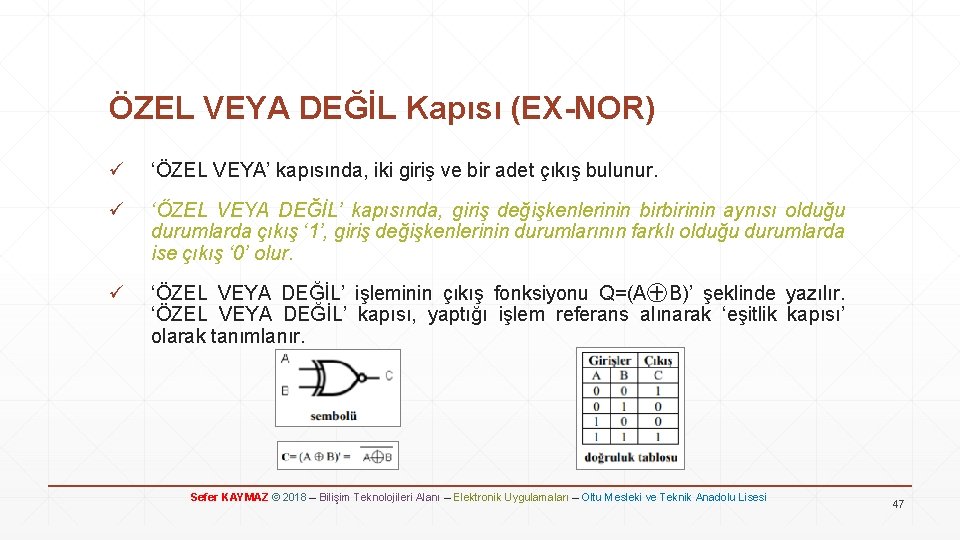

ÖZEL VEYA DEĞİL Kapısı (EX-NOR) ü ‘ÖZEL VEYA’ kapısında, iki giriş ve bir adet çıkış bulunur. ü ‘ÖZEL VEYA DEĞİL’ kapısında, giriş değişkenlerinin birbirinin aynısı olduğu durumlarda çıkış ‘ 1’, giriş değişkenlerinin durumlarının farklı olduğu durumlarda ise çıkış ‘ 0’ olur. ü ‘ÖZEL VEYA DEĞİL’ işleminin çıkış fonksiyonu Q=(A㊉ B)’ şeklinde yazılır. ‘ÖZEL VEYA DEĞİL’ kapısı, yaptığı işlem referans alınarak ‘eşitlik kapısı’ olarak tanımlanır. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 47

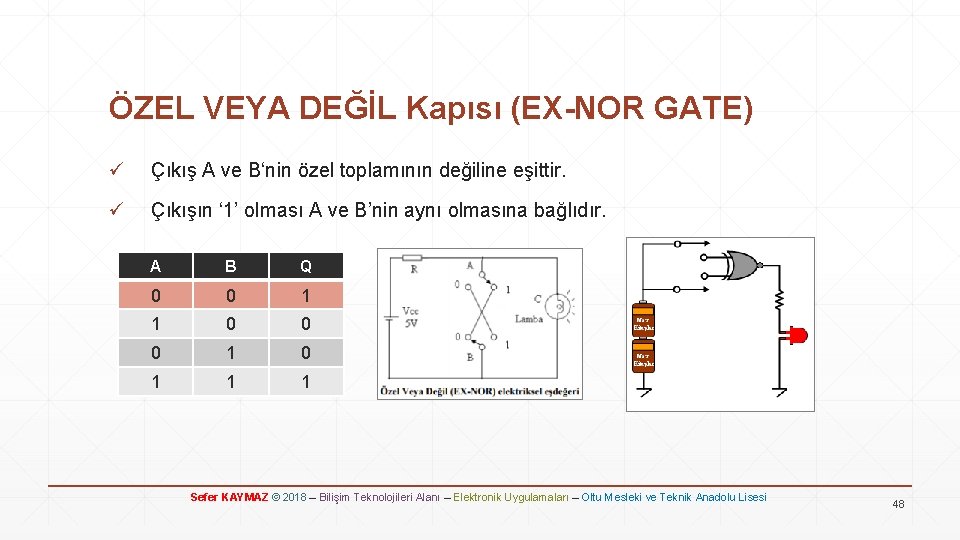

ÖZEL VEYA DEĞİL Kapısı (EX-NOR GATE) ü Çıkış A ve B‘nin özel toplamının değiline eşittir. ü Çıkışın ‘ 1’ olması A ve B’nin aynı olmasına bağlıdır. A B Q 0 0 1 1 0 0 0 1 1 1 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 48

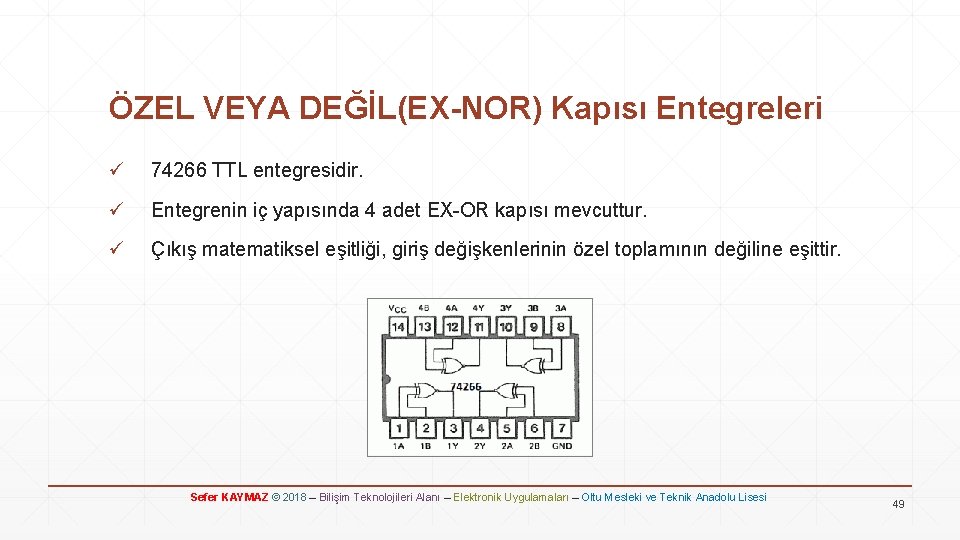

ÖZEL VEYA DEĞİL(EX-NOR) Kapısı Entegreleri ü 74266 TTL entegresidir. ü Entegrenin iç yapısında 4 adet EX-OR kapısı mevcuttur. ü Çıkış matematiksel eşitliği, giriş değişkenlerinin özel toplamının değiline eşittir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 49

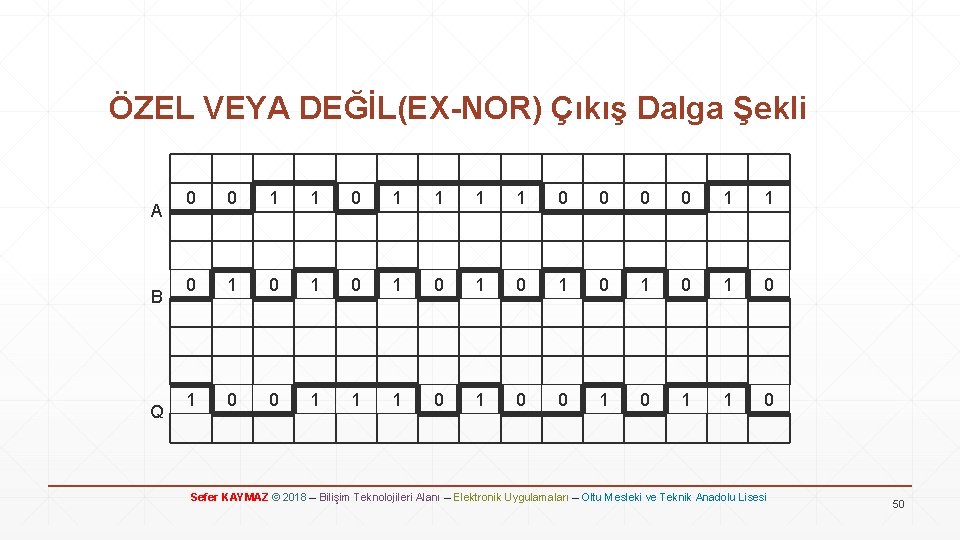

ÖZEL VEYA DEĞİL(EX-NOR) Çıkış Dalga Şekli A B Q 0 0 1 1 1 1 0 0 1 1 0 1 0 1 0 0 1 1 0 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 50

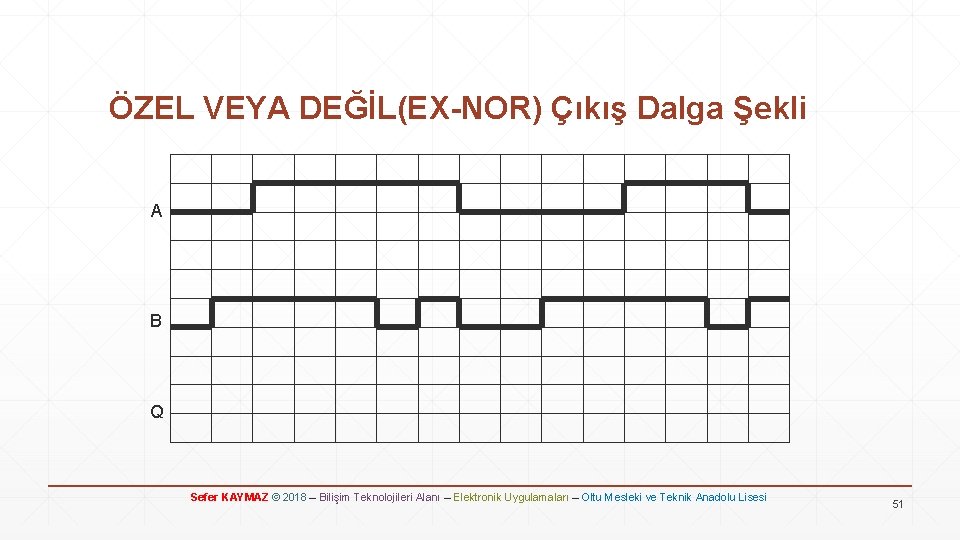

ÖZEL VEYA DEĞİL(EX-NOR) Çıkış Dalga Şekli A B Q Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 51

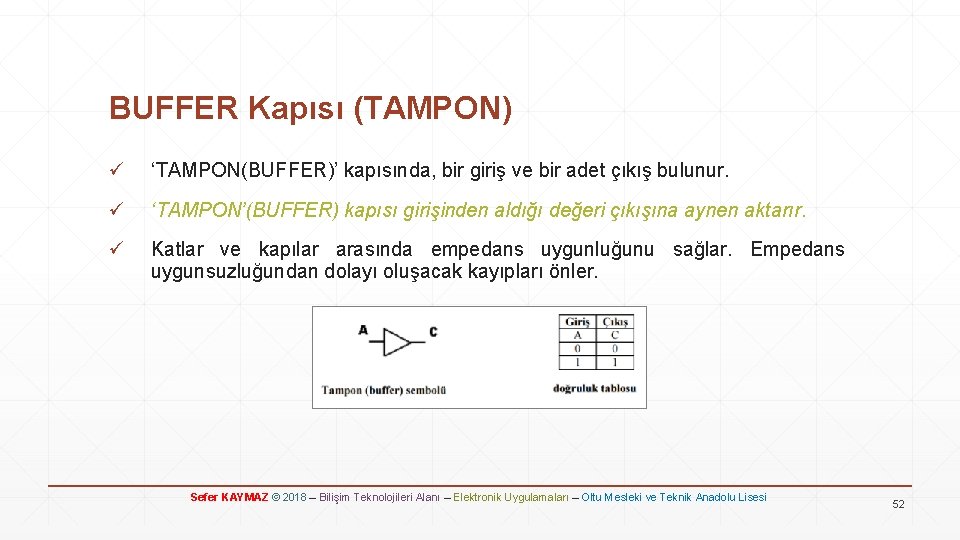

BUFFER Kapısı (TAMPON) ü ‘TAMPON(BUFFER)’ kapısında, bir giriş ve bir adet çıkış bulunur. ü ‘TAMPON’(BUFFER) kapısı girişinden aldığı değeri çıkışına aynen aktarır. ü Katlar ve kapılar arasında empedans uygunluğunu sağlar. Empedans uygunsuzluğundan dolayı oluşacak kayıpları önler. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 52

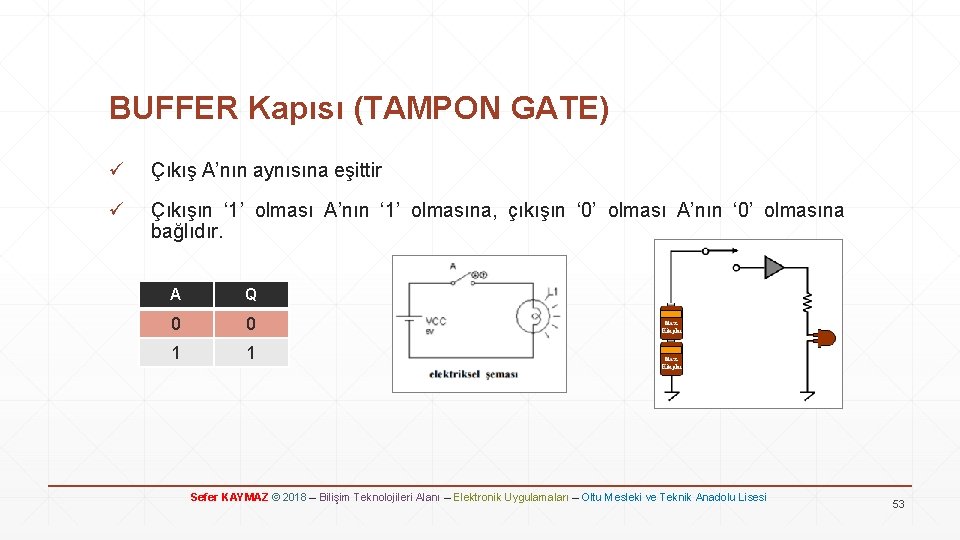

BUFFER Kapısı (TAMPON GATE) ü Çıkış A’nın aynısına eşittir ü Çıkışın ‘ 1’ olması A’nın ‘ 1’ olmasına, çıkışın ‘ 0’ olması A’nın ‘ 0’ olmasına bağlıdır. A Q 0 0 1 1 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 53

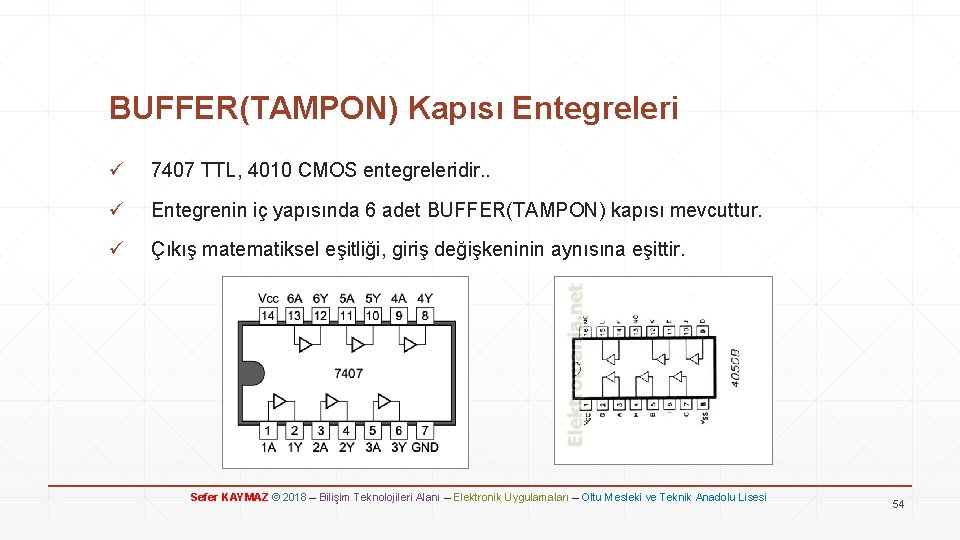

BUFFER(TAMPON) Kapısı Entegreleri ü 7407 TTL, 4010 CMOS entegreleridir. . ü Entegrenin iç yapısında 6 adet BUFFER(TAMPON) kapısı mevcuttur. ü Çıkış matematiksel eşitliği, giriş değişkeninin aynısına eşittir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 54

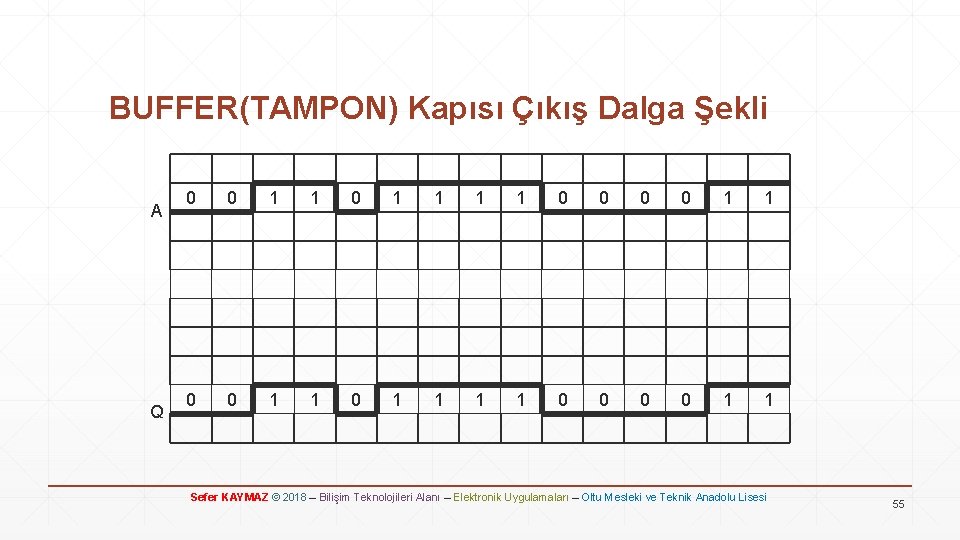

BUFFER(TAMPON) Kapısı Çıkış Dalga Şekli A Q 0 0 1 1 1 1 0 0 0 0 1 1 Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 55

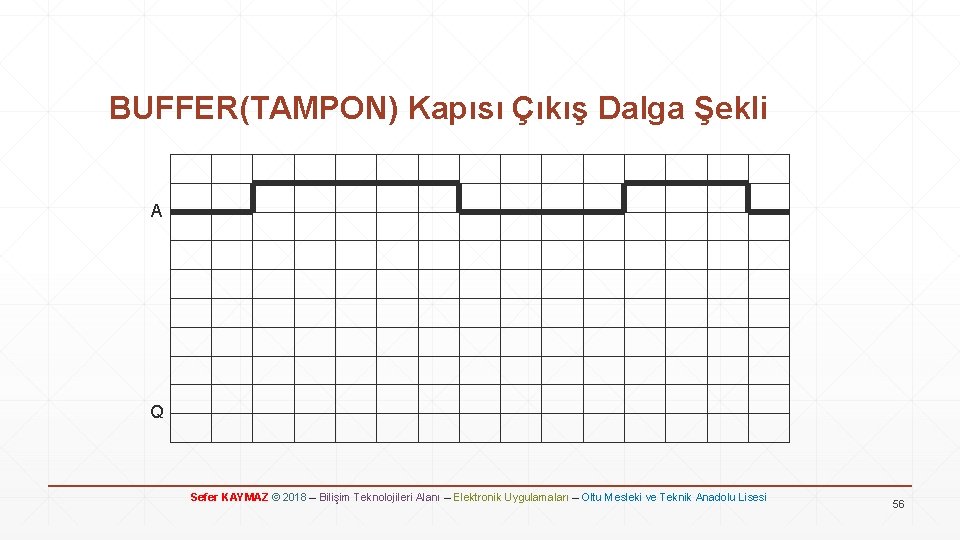

BUFFER(TAMPON) Kapısı Çıkış Dalga Şekli A Q Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 56

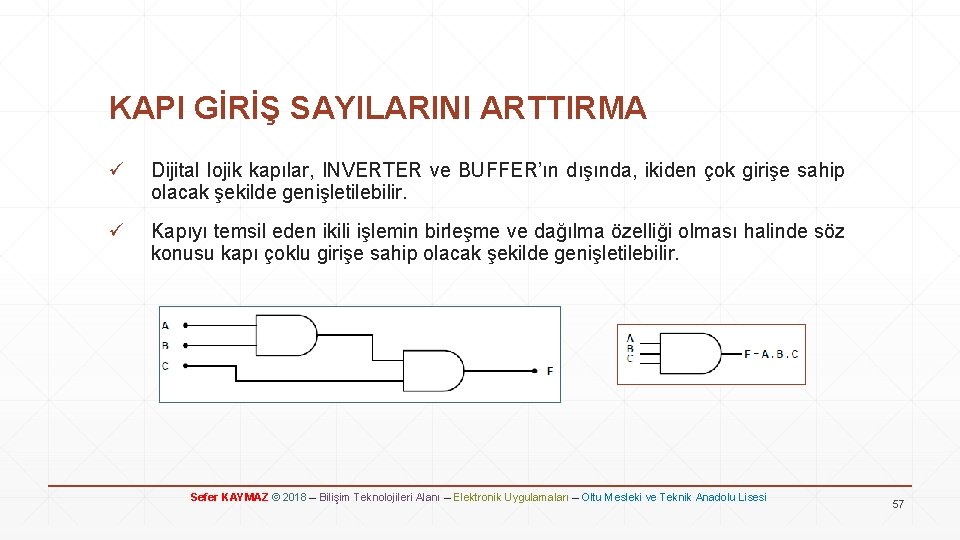

KAPI GİRİŞ SAYILARINI ARTTIRMA ü Dijital lojik kapılar, INVERTER ve BUFFER’ın dışında, ikiden çok girişe sahip olacak şekilde genişletilebilir. ü Kapıyı temsil eden ikili işlemin birleşme ve dağılma özelliği olması halinde söz konusu kapı çoklu girişe sahip olacak şekilde genişletilebilir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 57

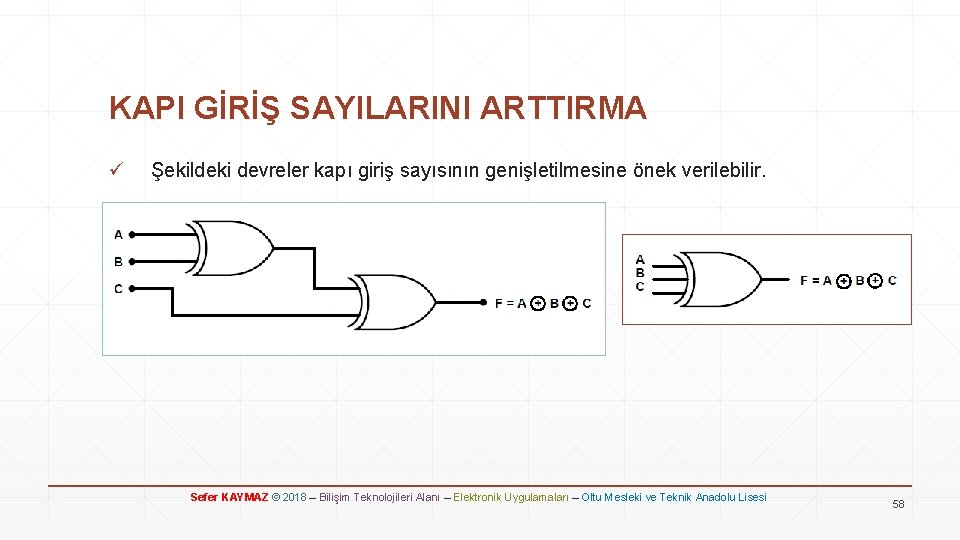

KAPI GİRİŞ SAYILARINI ARTTIRMA ü Şekildeki devreler kapı giriş sayısının genişletilmesine önek verilebilir. Sefer KAYMAZ © 2018 – Bilişim Teknolojileri Alanı – Elektronik Uygulamaları – Oltu Mesleki ve Teknik Anadolu Lisesi 58
