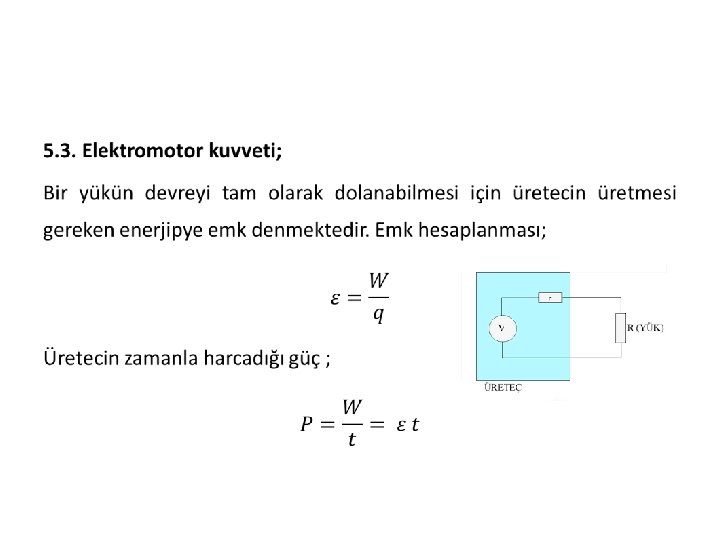

VI. Hafta ELEKTİRİK DEVRE 1. Elektirik Devre Elemanları 2. Dirençlerin Bağlanma Şekilleri 3. Elektromotor

VI. Hafta ELEKTİRİK DEVRE 1. Elektirik Devre Elemanları 2. Dirençlerin Bağlanma Şekilleri 3. Elektromotor Kuvveti

ELEKTRİK DEVRELERİ Elektrik yüklerinin üretecin bir kutbundan çıkarak diğer kutba gitmesi için oluşturulan düzeneğe

ELEKTRİK DEVRELERİ Elektrik yüklerinin üretecin bir kutbundan çıkarak diğer kutba gitmesi için oluşturulan düzeneğe elektrik devresi denir. 5. 1. Bir Elektrik Devresinde Devre Elemanları • İletken teller , • üreteç , • lamba , direnç , • reosta , anahtar , • ampermetre , • voltmetre , • elektrik tüketiciler , • sigorta , • transformatör , • kondansatörler , • diod , • transistör , devre elemanlarından bazılarıdır.

Üreteç : Elektrik devresinde potansiyel farkı oluşturarak akım geçişini sağlar. Anahtar : Devreden akım

Üreteç : Elektrik devresinde potansiyel farkı oluşturarak akım geçişini sağlar. Anahtar : Devreden akım gecişini sağlayan veya engelleyen elemanlardır. Direnç : Devreden istenilen seviyede akım geçişi olması için buna karşı koyan elemanlardır. Kısaca akıma direnç göstermektedirler.

Reosta : Devredeki akımın şiddetini ayarlamak için kullanılmaktadır. Direncin şiddeti ayarlanabilmektedir. Ampermetre: Devreden geçen

Reosta : Devredeki akımın şiddetini ayarlamak için kullanılmaktadır. Direncin şiddeti ayarlanabilmektedir. Ampermetre: Devreden geçen akımı ölçmek için kullanılır. İç direnci çok düşürktür ve devreye seri bağlanmaktadır. Voltmetre: Devreden geçen gerilimi ölçmek için kullanılır. İç direnci çok yüksektir ve devreye paralel bağlanmaktadır.

Dirençlerin Renk Kodları Dirençlerin üzerlerinde renkli bantlar bulunmaktadır. Bu bantlar direncin şiddetini göstermektedir. Soldan

Dirençlerin Renk Kodları Dirençlerin üzerlerinde renkli bantlar bulunmaktadır. Bu bantlar direncin şiddetini göstermektedir. Soldan başnılmaktadır ; • İlk renk sayının birinci rakamını verir. • ikinci renk ikinci rakamı verir. • üçüncü renk çarpan yada üslü sayıyı verir. • Dördüncü renk ise tolerans yada hata yüzdesini verir.

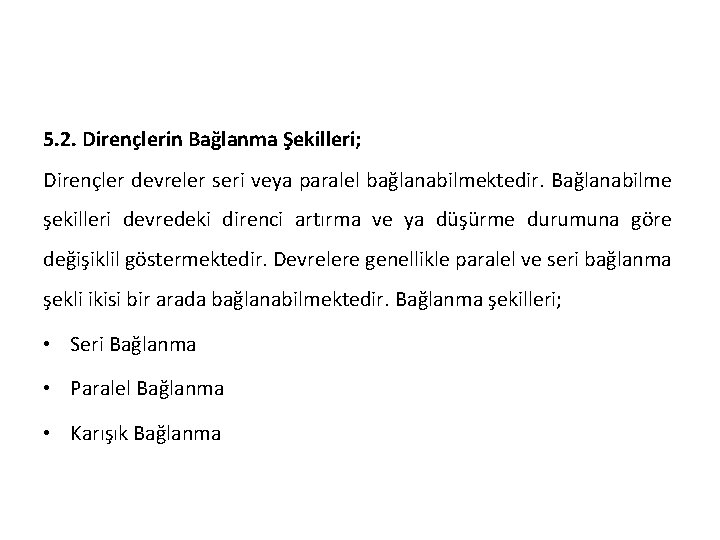

5. 2. Dirençlerin Bağlanma Şekilleri; Dirençler devreler seri veya paralel bağlanabilmektedir. Bağlanabilme şekilleri devredeki

5. 2. Dirençlerin Bağlanma Şekilleri; Dirençler devreler seri veya paralel bağlanabilmektedir. Bağlanabilme şekilleri devredeki direnci artırma ve ya düşürme durumuna göre değişiklil göstermektedir. Devrelere genellikle paralel ve seri bağlanma şekli ikisi bir arada bağlanabilmektedir. Bağlanma şekilleri; • Seri Bağlanma • Paralel Bağlanma • Karışık Bağlanma

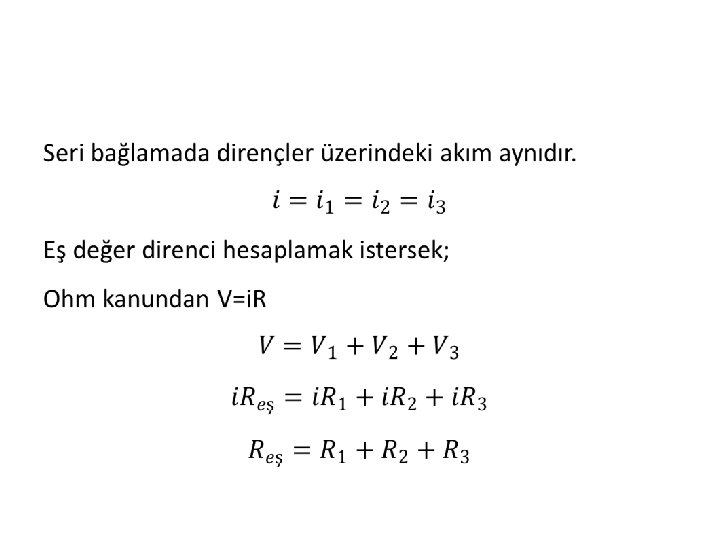

Seri Bağlanma; • Dirençlerin farklı uçlarının birleştirilerek uç uca bağlanma şeklidir. Seri bağlamada akım

Seri Bağlanma; • Dirençlerin farklı uçlarının birleştirilerek uç uca bağlanma şeklidir. Seri bağlamada akım ve gerilim dağılımı; • Dirençler üzerinde aynı akım geçmektedir. • Dirençler üzerinden geçen gerilim dirençlerin şiddeti ile doğru orantılıdır. • Seri bağlamada Reş değeri en fazla olmaktadır.

Paralel Bağlama; • Devredeki dirençlerin aynı kutupların üreteçe bağlamasıdır. Paralel bağlamada; • Dirençler üzerinde

Paralel Bağlama; • Devredeki dirençlerin aynı kutupların üreteçe bağlamasıdır. Paralel bağlamada; • Dirençler üzerinde aynı gerilim geçmektedir. • Dirençler üzerinden geçen akım dirençlerin şiddeti ile ters orantılıdır. • Paralel bağlamada Reş değeri düşmektedir olmaktadır.
