REPASO ACOMODO Prof Juan Milland Vigio REPASO GENERAL

REPASO ACOMODO Prof. Juan Milland Vigio

REPASO GENERAL Fueron los griegos los primeros habitantes del planeta en sentir curiosidad por los efectos producidos por la electricidad El ámbar es una piedra fósil descubierta por los griegos Benjamín Franklin estableció la ley de las polaridades para las cargas eléctricas Polos iguales se repelen y polos diferentes se atraen Materia es todo lo que tiene peso y ocupa espacio El estado de la materia dependerá, del medio ambiente donde esta se encuentre Los estados básicos de la materia son: sólido, líquido y gaseoso Hay un cuarto estado de la materia, el plasma Los átomos son los elementos que componen la materia Hay 103 clases de elementos, 92 naturales y 11 artificiales o formados por el hombre La tabla periódica clasifica los elementos por sus propiedades

REPASO GENERAL La tabla periódica clasifica los elementos por sus propiedades Los efectos de la electricidad son: químicos, fisiológicos y mecánicos Las manifestaciones de la electricidad son: luz, calor y magnetismo El átomo esta compuesto por: un núcleo, órbitas y electrones El núcleo esta compuesto por: Protones y Neutrones La partícula del átomo que esta en continuo movimiento es el electrón El electrón tiene carga negativa El protón tiene carga positiva En electricidad nos interesa más, el electrón exterior La electricidad comienza, cuando el electrón exterior abandona su orbita y sale del átomo.

REPASO GENERAL Electrodinámica es: El estudio de la electricidad en movimiento Para poner los electrones en movimiento hay diferentes tipos de energías: magnética, química, fricción, presión, calor y luz Para que la electricidad pueda ser útil, debe estar en continúo movimiento Una materia que pierde electrones acumula carga positiva Una materia que gana electrones acumula carga negativa Potencial eléctrico: Es la carga que acumula una materia

LEY DE OHM’S GEORG SIMON OHM: Físico Alemán por el cual la unidad de resistencia eléc -trica el Ohm, fue nombrado en su honor. Nació en marzo 16, 1789 murió el 6 de julio 1854 En 1826 estableció la ley de Ohm la cual expresa la relación existente entre el flujo de la corriente, el voltaje y la resistencia, en un circuito completo Toda su vida, Ohm obtuvo trabajos poco remunerados, pero en 1852 se le dio un gran reconocimiento en física, en la Universidad de Munich Esta relación matemática hoy la conocemos como la ley de Ohm y se expresa de la siguiente manera: E = I x R I = E÷R R = E ÷ I

LEY DE WATT’S Nació en enero 19, 1736 murió en agosto 25, 1819. Escocés, ingeniero e inventor. Watt tuvo un papel clave en el desarrollo de la máquina de vapor como una fuente de fuerza práctica También estableció la relación que existía entre el voltaje, la corriente y la capacidad de la carga para realizar un trabajo. A la ecuación resultante se le conoce como la ley de Watt y se expresa de la manera siguiente: Sus tres formas básicas son: W = E x I E = W / I I = W / E

CIRCUITO EN SERIE R = 10 Ω E = 90 V I = _____ Le contestará que I = E ÷ R I = 90 v ÷ 10Ω Luego termine, dividiendo 90 VDC entre 10Ω Este será el resultado: I = E ÷ R = 90 V ÷ 10 Ω = 9 A

CIRCUITO EN PARALELO R 1 = 12Ω R 2 = 22Ω R 3 = 50Ω R 4 = 10Ω Rst = (R 3)( R 4) / (R 3 + R 4) Rst = 50 X 10 / 60 Ω Rst = 8. 33 Ω Rt = R 1 + R 2 + R 3 Rt = 12 + 22 + 8. 33 Rt = 42. 33 Ω

CIRCUITO SERIE / PARALELO R 1 = 9Ω R 2 = 30Ω R 3 = 22Ω R 4 = 28Ω Rst = R 3 + R 4 Rst = 22 + 28 Rst = 50Ω Rt = 1 / 1/R 2 + 1/Rst + 1/R 1 Rt = 1 / 1/30 + 1/50 + 1/9 Rt = 1 /. 033 +. 02 +. 111 Rt = 1 /. 164 Rt = 6. 10 Ω

EJERCICIOS DE PRACTICA 1. Un circuito con 2. 5 amperes con una resistencia de 10 Ohms tendrán una fuente de voltaje de _______ voltios 2. Hay una fuente de 50 voltios y una carga de 250 Watts, la corriente será de _____ amperes 3. Una resistencia de 8 Ohms dejara pasar una corriente de 6 amperes si el voltaje es de ______ voltios 4. La corriente es de 16 amperes y el voltaje es de 240 voltios, la carga será de _____ Watts 5. Una carga de 40 Watts dejara fluir una corriente de 1. 5 amperes si el voltaje aplicado es de _____ voltios

6. La resistencia total en este circuito se tomo por la suma de todas las re-sistencias. Podemos decir que este circuito esta conectado en _______. 7. Hay cuatro resistencias de 25, 75, 25, 75Ω conectadas en paralelo. ¿Cuánto es la resistencia total? 8. Tres resistencias conectadas en serie se les calcularon 15Ω de resistencia total, si R 1 = 5Ω y R 3 = 7Ω, R 2 será ___Ω. 9. Este arreglo contiene tres resistencias de 13, 23, y 6Ω conectadas en serie con otras dos de 40 y 30Ω conectadas en paralelo, la resistencia total será ______Ω. 8. Calcule la resistencia total ______ en el diagrama y corriente ; si su volteje de entrada es 240 V; además corriente total _____. R 1 = 22Ω R 2 = 11Ω R 3 = 42Ω R 4 = 30Ω R 5 = 35Ω R 6 = 57Ω

Corriente AC y DC Corriente Alterna AC Ventajas Desventaja • No se puede almacenar para uso posterior • Permite transmitirla a largas distancias • Constantemente esta cambiando de dirección • Su capacidad sólo esta limitada por el tamaño de la planta • No suple una corriente • Se produce a un costo menor constante a la carga que la corriente directa • Se puede transformar en • Tiene periodos donde el voltajes menores o mayores voltaje esta en cero

Corriente AC y DC Corriente Directa DC Ventajas • Se puede almacenar por largos periodos de tiempo Desventajas • No se puede transmitir a largas distancias • Fluye en una sola dirección • La capacidad total de energía que puede suplir es limitada • Suple corriente constante a la carga • No se puede transformar para subir o bajar el voltaje • Su voltaje siempre esta en su valor máximo • El kwh tiene un costo mayor de producción

Ciclo Alterno • Cuando hacemos oscilar un conductor dentro de un campo magnético, el flujo de corriente en el conductor cambia de sentido tantas veces como lo hace el movimiento físico del conductor • Varios sistemas de generación de electricidad se basan en este principio y producen una forma de corriente oscilante • Solamente la Autoridad de Energía Eléctrica de Puerto Rico tiene el control de su producción y distribución en toda la isla, avaladas por el gobierno El ciclo alterno • Este tipo de corriente no es difícil de entender, ni de explicar, lo que sucede es que la fuente esta en constante movimiento giratorio • Cuando observamos un objeto circular moverse, tenemos la impresión de que la vuelta tiene una sola dirección • El sistema eléctrico en Puerto Rico y los Estados Unidos es de 60 ciclos por segundo. Esto quiere decir que los generadores tienen que rotar a 3, 600 vueltas por minutos para suplir esta frecuencia Si divide 3, 600 vueltas por minutos entre 60 segundos que hay en un minuto le dará 60 vueltas o ciclos por segundos. 3, 600 / 60 = 60 ciclos / segundo

Ciclo Alterno § Inmediatamente en 0° comienza el medio ciclo A, alcanza su valor máximo positivo en los 90° y termina al alcanzar los 180º § (La fuente esta girando y cambia de dirección aquí. ) § El medio ciclo B comienza después de los 180º alcanza su valor máximo negativo en los 270° y termina en los 360º § (Se completa una vuelta y la fuente cambia nuevamente de dirección. ) § La rotación se divide en dos medias vueltas, ambas con direcciones diferentes. Una se mueve de cero hacia los 180° en una dirección y la otra de 180° hacia los 360° en dirección contraria § Frecuencia es la cantidad de ciclo que ocurren en un segundo

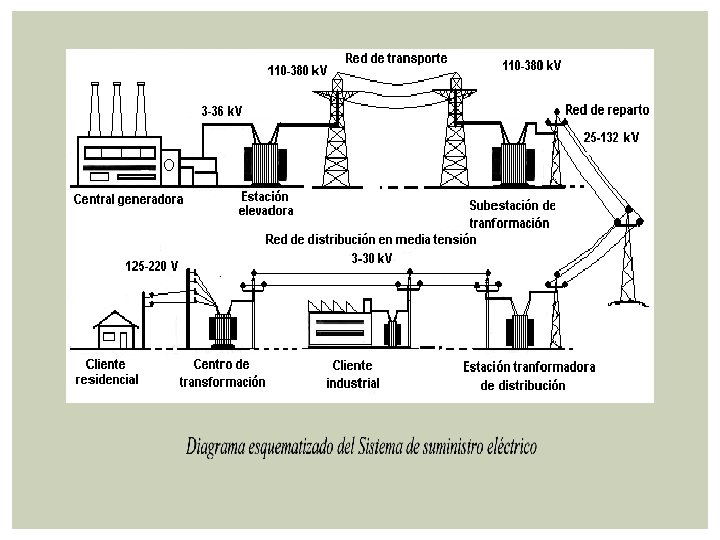

INSTALACIONES ELÉCTRICAS Sistema de transmisión y distribución • Todo comienza en las plantas generatrices de la Autoridad de Energía Eléctrica de Puerto Rico • Las plantas principales son: * Termoeléctricas, que funcionan combustible Bunker # 2 ó 6 * Hidroeléctricas que funcionan con agua * De gas (Quemador de gas) * De carbón. (Quemador de carbón) * Nucleares ( Reactores atómicos)

Distribución Residencial Como vimos en el arreglo anterior, el sistema de generación, transmisión y distribución termina en el poste más cercano a nuestras viviendas donde un transformador recibe el voltaje alterno y lo baja a uno capaz de suplir las necesidades de los enseres eléctricos que tenemos en nuestras casas Líneas de servicio - Las líneas eléctricas que llegan desde el transformador a nuestras casas Toma de servicio – el punto donde estas se juntan con las líneas salientes de la estructura Acometida - El tubo que baja por la pared de la estructura con los conductores de electricidad hasta la base del contador

Distribución Residencial • Del transformador salen tres líneas de servicio L 1, L 2 y el neutral • L 1 y L 2 están conectadas en los extremos del transformador por lo que representan el voltaje mayor 240 voltios a-c • Fíjese que el neutral esta conectado a tierra con el propósito de establecer un punto de cero potencial. Como el neutral es cero, el valor de este punto a cualquier línea, debe ser la mitad del voltaje total 120 v a-c

Voltajes rms y pico • Los voltajes en el sistema alterno están cambiando constantemente de dirección y de intensidad • El voltaje que se puede leer con el instrumento típico del electricista se llama rms “Root Means Square” • El voltaje rms registrado por el instrumento • El voltaje pico es la relación matemática que hay entre la raíz cuadrada de los dos tiempos: √ 2 = (1. 41)

Monofásico – utilizado para residencia y comercios pequeños Trifásico – utilizados en grandes comercios y plantas industriales Transformador – reducen los voltajes de distribución 240 V / 120 V Sistema de suminitro eléctrico - siempre comprende el conjunto de medios y elementos útiles para la generación, el transporte y la distribución de la energía eléctrica. Este conjunto está dotado de mecanismos de control, seguridad y protección Generación – donde se produce la electricidad (Centrales Eléctricas) Transporte - es la encargada de enlazar las centrales con los puntos de utilización de energía eléctrica Subestación - son plantas transformadoras que se encuentran junto a las centrales generadoras y en la periferia de las diversas zonas de consumo, enlazadas entre ellas por la Red de Transporte

• Distribución - Desde las subestaciones ubicadas cerca de las áreas de consumo, el servicio eléctrico es responsabilidad de la compañía suministradora (distribuidora) que ha de construir y mantener las líneas necesarias para llegar a los clientes • Centros de Transformación - son los encargados de realizar la última transformación, efectuando el paso de las tensiones de distribución a la Tensión de utilización • Instalación de Enlace - El punto que une las redes de distribución con las instalaciones interiores de los clientes se denomina Instalación de Enlace y está compuesta por: • Acometida • Caja general de proteccio • Líneas repartidoras • Derivaciones individuales

Conductores y Aisladores Condutores • Se puede definir un buen conductor como: • Un material que su estructura atómica esta formada, por átomos que su órbita exterior contienen 1 ó 2 electrones • Ejemplos de estos son: • plata • cobre Aisladores • Se puede definir un aislador como: • Un material que se opone al paso de la corriente a través de su estructura • Están formados por átomos que contienen de siete a ocho electrones en su órbita exterior • Algunos aisladores conocidos son: • • • plástico Cerámica Goma vidrio Baquelita

• Para que un material sea escogido como conductor eléctrico: • Su estructura atómica debe estar formada por átomos que con-tengan uno o dos electrones en la órbita exterior • Debe encontrarse en grandes cantidades • Debe ser un material manejable fácilmente • De buena conductancia El tipo de aislador que debe tener un conductor de electricidadserá determinado de acuerdo al sitio donde se usará: NEC: • De baja resistencia • Fácil para explotar industrialmente a un costo razonable. • El fabricante imprime a todo lo largo del conductor el voltaje al cual el material aislador es seguro como se ve a continuación Table 310 -13 “Conductor Application and Insulations”

Código de colores y lo que representan: Negro – cable vivo (trae corriente al interruptor) Rojo – cable retorno (retorna corriente a la carga) Blanco o gris – cable neutral Verde – cable usado para dar tierra al equipo o tierra de los metales Azul, Amarillo y Anaranjado - viajeros

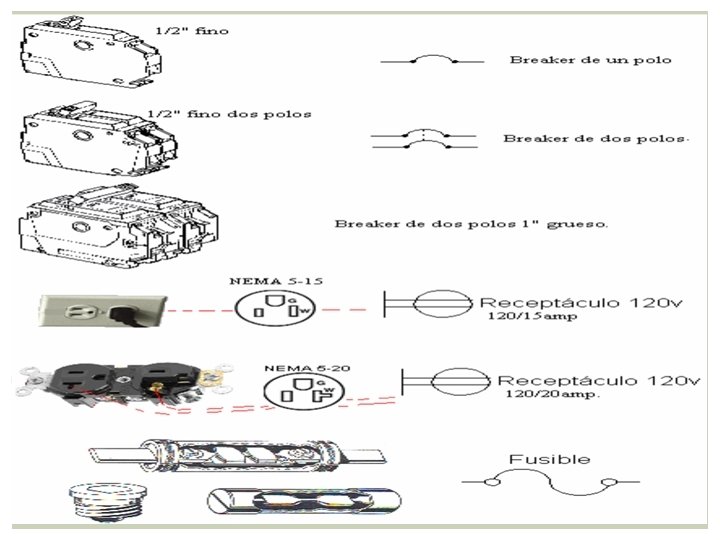

Simbología Eléctrica

Pig tail J Pig Tail Joint se pelan los cables como mínimo 5/8 “, los mismos se unen por las puntas y utilizando un alicate se unén y le colocamos un wire connector Tap joint Western E M P A L M E S

Tipos de Tubería

Tubería eléctrica plegable no metálica Esta certificada para la instalación de conductores eléctricos y puede usarse en cualquier edificio que no supere los tres pisos. (Art. 341 -3). No se deben utilizar tuberías eléctricas no metálicas de diámetro comercial inferior a ½”. Tubería y accesorios de PVC La tubería PVC para alojar y proteger conductores eléctricos y telefónicos debe ser de color verde. Tubería (Conduit) subterránea no metálica conductores Se permite el uso de esta tubería en instalaciones directamenterradas. No debe usarse en el interior de las edificaciones. (Art. 343 -3) Tubo (Conduit) rígido no metálico Se permite el uso de esta tubería en lugares ocultos (paredes, pisos y techos), y en lugares mojados. (Art. 347 -2) Tubería metálica flexible Se permite su uso en lugares secos, ocultos y lugares accesibles. No se debe usar en lugares húmedos, en cuartos de almacenamiento de tuberías, en lugares peligrosos o en tramos de más de 1. 80 m. (Art. 349 -3) Tubo (Conduit) metálico rígido Se permite el uso de esta tubería en todas las condiciones atmosféricas y ocupaciones, siempre y cuando la tubería y sus accesorios estén protegidos por esmaltes contra la corrosión. Cuando sea posible se debe evitar que haya metales distintos en contacto dentro de la misma instalación. (Art. 346 -1)

Tubería eléctrica metálica (Tipo EMT) Wire connectors Se permite el uso de esta tubería en todas las condiciones atmosféricas y ocupaciones, siempre y cuando la tubería y sus accesorios estén protegidos por esmaltes contra la corrosión. Se permite instalar tuberías eléctricas, codos, acoplamientos y accesorios de metales ferrosos o no ferrosos en concreto, en contacto directo con la tierra o en zonas expuestas a ambientes corrosivos graves. (Art. 348 -1) Conduit IMC Usos • Cableado de redes de distribución • Principalmente para instalaciones de tipo industrial • Instalaciones eléctricas visibles u ocultas para cualquier tipo de condición atmosférica y en cualquier tipo de edificación Estos conectadores están diseñados para hacer fácilmente los empalmes o derivaciones que se necesitan en un circuito. Vienen en diferentes tamaños con capacidad para acomodar varios arreglos de conductores con calibres variados. Mire la tabla en la caja que provee el fabricante. Los más conocidos son: el rojo, amarillo, naranja y el azul, pero hay muchos más.

MATERIALES ELÉCTRICOS Grounding bushing Aluminio / Cobre Split bolt TERMINAL LUGS

MATERIALES ELÉCTRICOS

MATERIALES ELÉCTRICOS Interruptor de cuatro vías

GFCI

SISTEMA DE ILUMINACIÓN Historia

SISTEMA DE ILUMINACIÓN Newton F ormu ló l a pri mera hipótesis seria so bre l a na turaleza de la luz co no cid a como teorí a corpuscular. Exp re so qu e la s fuent es luminosas e mite n pa rtí cula s muy livianas que se d esp la zan a g ran velocidad y en l ín ea rect a. Est a t eo ría ad emás de exponer la p ropa g ació n d e la luz por medio de p art ícu las, ta mb ién sienta el principio d e qu e los ra yos se desplazan en f orma re ctilí ne a. Exp licó que la variación de int ensidad d e la fu en te luminosa es proporcional a ca nt ida d d e partículas que emite e n de te rmin ado t iempo.

SISTEMA DE ILUMINACIÓN Christian Huygens Presentó la hipótesis de que la luz es un fenómeno ondulatorio, de naturaleza semejante a la del sonido. Según su teoría, la velocidad de la luz disminuye al entrar en el agua, que es lo contrario de lo que se deduce de la teoría corpuscular.

SISTEMA DE ILUMINACIÓN Maxwell Dedicado al estudio del electromagnetismo, demostró: Que un circuito eléctrico oscilante, radiaba ondas electromagnéticas. Resultó ser que estas ondas eran prácticamente iguales en velocidad a las de la luz. Ante esta comprobación expresó su idea de que la luz podría ser de naturaleza electromagnética.

SISTEMA DE ILUMINACIÓN Einstein que la energía de un haz luminoso está distribuida en una onda electromagnética y se mueve en paquetes de electrones a los que llamó fotones. Podríamos decir que la luz es una energía radiante contenida por fotones que irradian luz y se desplazan por el espacio.

En 1670, el astrónomo danés Olaf Roemer pudo calcular la velocidad de la luz observando un eclipse. En su observación, la luz recorrió una distancia de 299. 000 Km, que es el diámetro de la órbita terrestre y el fenómeno tomó 996 segundos para desaparecer. Partiendo de esta observación, la velocidad de la luz es igual a: Diámetro terrestre de la Órbita 299, 000 Km ÷ tiempo 996 segundos = 300, 200 Km/seg En 1849, el físico francés Fizeau, logró medir la velocidad de la luz. Envió un rayo de luz, por entre los dientes de una rueda dentada que giraba a gran velocidad, de modo que se reflejara en un espejo y regresara hacia la rueda. La relación de velo-cidad entre el camino recorrido por la luz en su ida y vuelta y las revoluciones de la rueda dentada, resultó en una velocidad calculada de 313, 274 Km. /seg. Un científico de apellido Foucault, encontró en 1850, un método para medir la ve-locidad de la luz en espacios reducidos. La idea consiste en enviar un haz de luz sobre un espejo giratorio haciéndole atravesar una lámina de vidrio semitranspa-rente y semirreflectora. Un espejo fijo devuelve el rayo y atraviesa luego la lámina observándose la mancha luminosa en una pantalla. Este método demostró que la velocidad de la luz en este experimento es: 295, 680 Km. /seg.

EN GENERAL TODAS LAS MEDICIONES REALIZADAS OBTUVIERON RESULTADOS ENTRE 295. 000 KM/SEG Y 313. 300 KM/SEG. SE TOMA COMO VELOCIDAD DE LA LUZ 300, 000 KM/SEG, COMO UN PROMEDIO CONVENIENTE PARA LOS CÁLCULOS MATEMÁTICOS.

TÉRMINOS USADOS EN ILUMINACIÓN Candlepower o Bujía: Es la unidad usada para medir fuerza o intensidad luminosa. Es la luz producida por una vela de 7/8 de diámetro en posición horizontal. Esta unidad se utiliza para medir las distintas luminarias o fuentes de luz. Foot Candle: Pie Bujía: Unidad usada para medir la intensidad de la iluminación. Se puede decir que un pie bujía es la iluminación que produce una luz de una bujía, sobre un pie cuadrado de superficie colocada a un pie de distancia. Esto es una constante, para calcular iluminación. § Lumen: El lumen es la unidad para medir la cantidad de flujo luminoso. La energía de un haz luminoso está distribuida en una onda electromagnética y se mueve en paquetes de electrones llamados fotones los cuales viajan desde la fuente luminosa hasta el área queremos alumbrar. Lumen es la cantidad de luz visible que emite una lámpara en todas las direcciones. Un lumen equivale a 10. 76 luxes.

TÉRMINOS USADOS EN ILUMINACIÓN Lux: Es la incidencia perpendicular de un lumen en una superficie de 1 metro cuadrado. Un lux equivale a 0. 0929 lúmenes. 1/10. 76 Reflexión: Devolución radiación por una superficie cambio de frecuencia de componentes monocromáticos la integran. de sin los que Refracción: Cambio en la dirección de propagación de la radiación, determinado por un cambio en la velocidad de propagación al pasar por un medio ópticamente no uniforme o al pasar de un medio, a otro de diferente densidad. Métodos de iluminación El propósito de las instalaciones de alumbrado es procurar la visibilidad y obtener una iluminación que permita trabajar con comodidad, siendo el ojo humano el instrumento que evalúa las sensaciones de la luz. La visión debe ser clara y los objetos deben recibir una iluminación tal que permita su observación con mayor o menor detalle sin fatiga ni esfuerzo. Los dispositivos de alumbrado se clasifican de acuerdo con la cantidad de flujo luminoso que se dirigen hacia arriba y hacia abajo del plano horizontal que pasa por el centro de las lámparas. El flujo luminoso total producido por bombillas o tubos, se considera como el caudal luminoso.

SISTEMA DE ILUMINACIÓN Hay diferentes fuentes de luz: 1) Las naturales son: § El sol § La luna § Las estrellas 2) Las artificiales son: § Velas § Bombilla § Lámparas Hay diferentes métodos de alumbrar: 1) Mét odo d ire cto: La Luz viaja de sde la fu ent e luminosa, directo sob re el pl an o de trabajo. 2) Mét od o semi i nd irect o: Un 30 a 40 % de l a luz se la nza ha cia el t ech o y el re sta nt e se di rige h acia e l plano de trabajo. 3) Mét od o in dire cto: En e ste sist ema de il umin ació n la fu ent e qu e pro duce l a luz , pe rman ece o cul ta.

SISTEMA DE ILUMINACIÓN Fuerza luminosa PB = Pie bujía CP = Candlepower D² = Distancia al cuadrado Ejemplo: 1)Diámetro = 6 PB = CP ÷ D² PB = 9 ÷ (6 x 6) PB = 1 / 4 2) D = 9 3) D = 3

LÁMPARAS Y LUMINARIAS LÁMPARAS Se refiere a una bombilla o un tubo fluorescente LUMINARIAS Se refiere al conjunto de varias bombillas o tubos fluorescentes formando un solo arreglo

SISTEMA DE ILUMINACIÓN Thomas Alva Edison Es considerado como uno de los más grandes inventores de todos los tiempos. Los inventos originales y las mejoras a otros inventos que patento suman 1, 093. Entre ellos destacan la invención del fonógrafo, la lámpara eléctrica incandescente, el micrófono, el cinematógrafo (la primera cámara de cine), el cine sonoro, el mimeógrafo, la maquina de escribir, un contador de votos, el audífono, la batería alcalina de almacenamiento (llamada batería Edison), el dictáfono y el fluoroscopio. En el campo de la electricidad descubrió la emisión de electrones por los metales incandescentes. También se intereso, en el dínamo y los motores.

Formas y medidas de las lámparas En las bombillas y tubos fluorescentes su diámetro se mide en octavos de pulgadas. La forma de la lámpara se identifica por medio de una letra. Una bombilla P 15 tiene forma de pera y su diámetro es de 15/8 de pulgada. Tubos fluorescentes A. Roseta con receptáculo interruptor B. Base tipo cubo para lámpara C. Base para tubo fluorescente D. Base de bombilla para techo o pared E. Cubo de cerámica para lámpara El diámetro en los tubos fluorescentes se mide en octavos de pulgadas. La forma de la lámpara se identifica por medio de una letra. T 12 = Forma tubular 12/8 de pulgada. UT 12 = Forma de U tubular 12/8 de pulgada. C T 8 = Forma circular tubular 8/8 de pulgada.

SISTEMA DE ILUMINACIÓN Componentes de una lámpara fluorescente común El tubo fluorescente comienza con una envoltura de vidrio a la cual se le agrega en su interior, una capa de fósforo pegada a las paredes. Usa también dos tapas, una sférica al nivel del mar (14. 7 Lb/pulg. ²) en cada extremo, conteniendo estas, los filamentos o elementos calefactores. Se introduce una gota de mercurio y luego se rellena con gas argón, ya que el interior del tubo se encuentra al vacío. El gas argón cuando se calienta reacciona convirtiéndose en un conductor de electricidad. Vacío: (Una presión menor a la presión atmosférica al nivel del mar (14. 7 Lb/pulg. ²)

Componentes de una lámpara fluorescente “ballast” Al encender el interruptor, se origina un voltaje alto en el reactor que circula por el conductor eléctrico, pasa por el filamento y llega hasta los contactos del arrancador, formando un arco eléctrico entre ambos contactos.

EFICIENCIA DE L AS LÁMPARAS FLUORESCENTE S Las lámparas fluorescentes poseen una eficiencia y una vida útil mayor que las bombillas incandescentes. Es importante aclarar que un tubo florescente de 40 w no consume menos energía que una bombilla incandescente de la misma potencia. Lo que realmente ocurre es, que el tubo fluorescente produce más flujo luminoso, por cada Watts de consumo. Usualmente, impreso en el tubo fluorescente, hay la siguiente información: Ejemplo: Silvania® F 40 / T 9 / D / RS La marca del fabricante F = Fluorescente 40 = Los watts de consumo T 9 = Tubular 9/8 de pulgadas D = Daylight, luz blanca ó (C) = Cool white, luz amarilla RS = Rapid start, encendido rápido

Calculo simple de iluminación en locales Sistema americano: L = A x PB ÷. 75 Sistema Métrico: Lumens = Luxes x área (m²) ÷. 75 Ejemplo: Un local destinado como oficina de tareas rutinarias simples, mide 30 pies de ancho por 40 pies de largo. Según American National Standard, for Industrial Lighting, se recomiendan 70 PB pie². (Pag. 184) 1. Área = ancho x largo = 30 x 40 = 1, 200 pie² 2. Lúmenes = área x PB ÷. 75 = 1, 200 x 70 ÷. 75 = 112, 000

TIPOS DE LÁMPARAS

SISTEMA DE ILUMINACIÓN Lámparas de sodio En las lámparas de Sodio de Alta Presión, la luz se obtiene por la emisión producida por el choque de los electrones libres, contra los átomos del vapor contenido en el tubo de descarga. Estas lámparas admiten cualquier posición de funcionamiento y en el encendido absorben hasta 1. 5 veces la intensidad nominal, alcanzando su flujo luminoso máximo a los 5 - 6 minutos de producido el mismo, y requiriendo un tiempo de enfriamiento para efectuar el reencendido. Su eficacia luminosa esta comprendida entre los 90 y los 130 lúmenes por watts, no siendo prácticamente afectada por las variaciones en la temperatura ambiente, y alcanzando una vida útil superior a las 20. 000 horas. En general, las lámparas de sodio a alta presión se aplican en alumbrado público, naves industriales, estacionamientos, grandes árues, depósitos industriales y otros. Lámparas de vapor de mercurio halogenado (MH) • En estas lámparas, la descarga se produce en un tubo de cuarzo o cerámico con halogenuros metálicos. • Algunas lámparas tienen una posición de funcionamiento restringida y en general son más delicadas y costosas que las Sodio Alta Presión y de menor vida útil: 6. 000 horas. • Tienen una alta eficacia luminosa, entre 70 y 90 lúmenes por watts, y se distinguen por su luz de amplio espectro con muy buena reproducción cromática.

TÉRMINOS USADOS EN ILUMINACIÓN

Luz Es la radiación luminosa emitida por la excitación de un cuerpo en forma de energía visible. Esta radiación al producirse dentro de la zona del espectro visible, nos permite ver los objetos y distinguir los colores. El espectro La mezcla de todos los colores que componen la luzque emite una fuente luminosa constituye su espectro. El sol y las lámparas incandescente producen un espectro continuo. El de las lámparas de descarga es discontinuo. Fuentes luminosas La excitación en algunos cuerpos luminosos puede ser de origen térmico (calor) como el Sol, o de origen luminiscente, como los rayos de una tormenta o los de las luciérnagas. Existen pues dos grandes familias de fuentes luminosas: la incandescencia y la luminiscencia. Espectro visible Es el situado desde el violeta hasta el infrarojo, comprendido entre los 400 nm y 700 nm, de longitud de onda. Contituyen la luz azul, la luz verde, la luz amarilla y la luz roja. Lámparas Son fuentes luminosas de funcionamiento eléctrico. Las lámparas con filamento o las halógenas producen luz por incandescencia. El diodo (LCD), la produce por fotoluminis-cencia. Existen, además, lámparas de luz mixta, esto es, pro-ducen luz por incandescencia y luminiscencia y fotoluminiscencia, como son las fluorescentes. Eficiencia Es la relación existente entre el flujo luminoso y la potenciaabsorbida. Se expresa en lúmenes / vatio. Longitud de onda. Es la distancia entre las dos crestas contiguas de una onda medida en nanómetros (nm) Reproducción cromática. Es la capacidad que tiene una fuente luminosa de reproducir los distintos colores de un objeto iluminado con referencia a la luz solar. Es una escala de 0 a 100. El valor máximo lo constituye la luz solar a las 12. 00 del mediodía. Temperaturas del color. Es la temperatura en grados kelvin a la cual un cuepo color negro debe ser calentado para que emitir luz estable con un color determinado.

Flujo luminoso y eficiencia. Es aquella parte proporcional de energía que la lámpara consume que es convertida en luz visible medida en lúmenes. Las lámpara incandescentes tienen una eficiencia muy baja, ya que convierten la mayor parte de la energía en calor. El límite técnico para la radiación de la luz verde es de 680 (lm / w) y el de la luz blanca es de 225 (lm / w). Iluminancia. Es el flujo que recibe una superficie determinada situada a una cierta distancia de la fuente. Se mide en luxes. Estos son el resultado de la relación entre la intensidad luminosa y la distancia al cuadrado (lm / d 2) Se puede medir con la ayuda de un luxómetro. Lux. Es la incidencia perpendicular de un lumen en una superficde 1 metro cuadrado. Un lux equivale a 0. 0929 lúmenes. (1/10. 76) a 10. 76 luxes. Lumen. Es la cantidad de luz visible que emite una lámpara en todas las direcciones. Un lumen equivale a 10. 76 luxes. Vida útil. Es la duración del 80% de las lámparas al 80% de su flujo luminoso. Vida Media. Es la duración media de un determinado tipo de lámpara

MOTORES ELÉCTRICOS A C / D C

MOTORES ELÉCTRICOS (CORRIENTE AL TERNA Y CORRIENTE DIRECT A) Motor AC Motor DC

MOTORES ELÉCTRICOS (CORRIENTE AL TERNA Y CORRIENTE DIRECT A) Un motor eléctrico es esencialmente una máquina que convierte energía eléctrica en movimiento o trabajo mecánico, a través de medios electromagnéticos. Debido a que son muchos y variados los tipos de motores eléctricos, existen numerosas formas de catalogarlos. Por: Su alimentación eléctrica El número de fases en su alimentación Su sentido de giro Su ventilación La Carcasa La forma de sujeción

CLASIFICACIÓN POR SU ALIMENTACIÓN ELÉCTRICA

CLASIFICACIÓN POR EL NÚMERO DE FASES EN SU ALIMENTACIÓN

CLASIFICACIÓN POR SU SENTIDO DE GIRO

CLASIFICACIÓN POR SU VENTILACIÓN

CLASIFICACIÓN POR SU CARCASA

CLASIFICACIÓN POR LA FORMA DE SUJECIÓN

PARTES FUNDAMENTALES DE UN MOTOR ELÉCTRICO

PARTES FUNDAMENTALES DE UN MOTOR ELÉCTRICO Estator - Es el elemento que opera como base, permitiendo que desde ese punto se lleve a cabo la rotación del motor. El estator no se mueve mecánicamente, pero sí magnéticamente. Existen dos tipos de estatores: a) Estator de polos salientes b) Estator ranurado El estator está constituido principalmente de un conjunto de láminas de acero al silicio (y se les llama “paquete”), que tienen la habilidad de permitir que pase a través de ellas el flujo magnético con facilidad; la parte metálica del estator y los devanados proveen los polos magnéticos. RANURADO

Los polos de un motor siempre son pares (pueden ser 2, 4, 6, 8, 10, etc. , ), por ello el mínimo de polos que puede tener un motor para funcionar es dos (un norte y un sur). Las “revoluciones por minuto” del rotor (RPM) se determinan por la siguiente fórmula: F = Frecuencia de la corriente alterna (50 Hz) Fx. T T = Tiempo en segundos (60 segundos) RPM = -----Pp RPM = Revoluciones por minuto pp = Pares de polo (todo motor tiene un mínimo de un par de polos, un norte y un sur)

PARTES FUNDAMENTALES DE UN MOTOR ELÉCTRICO Rotor § El rotor es el elemento de transferencia mecánica, ya que de él depende la conversión de energía eléctrica a mecánica. § Los rotores, son un conjunto de láminas de acero al silicio que forman un paquete, y pueden ser básicamente de tres tipos: Polos salientes § a) Rotor ranurado Ranurado § b) Rotor de polos salientes § c) Rotor jaula de ardilla Jaula de ardilla

- también conocidos como rodamientos, Carcasa - es la parte que protege y Cojinetes contribuyen a la óptima operación de las partes giratorias cubre al estator y al rotor. El material del motor. Se utilizan para sostener y fijar ejes mecánicos, empleado para su fabricación depende y para reducir la fricción, lo que contribuye a lograr que se del tipo de motor, de su diseño y su consuma menos potencia. Los cojinetes pueden dividirse en dos clases generales: aplicación. a) Cojinetes de deslizamiento o bujes - Operan en Base - es el elemento en donde se soporta toda la fuerza mecánica de operación del motor Caja de conexiones - es un elemento que protege a los conductores que alimentan al motor, resguardándolos de la operación mecánica del mismo, y contra cualquier elemento que pudiera dañarlos. Por lo general, en la mayoría de los casos los motores eléctricos cuentan con caja de conexiones. Tapas - son los elementos que van a sostener en la gran mayoría de los casos a los cojinetes o rodamientos que soportan la acción del rotor. base al principio de la película de aceite, esto es, que existe una delgada capa de lubricante entre la barra del eje y la superficie de apoyo. b) Cojinetes de rodamiento - Se utilizan con preferencia en vez de los cojinetes de deslizamiento por varias razones: • Tienen un menor coeficiente especialmente en el arranque. • Son compactos en su diseño • Tienen una alta precisión de operación. • No se desgastan tanto como los cojinetes de tipo deslizante. • Se remplazan fácilmente debido a sus tamaños estandares de fricción,

VELOCIDAD DE LOS MOTORES ELÉCTRICOS La velocidad a que gira un motor se expresa en revoluciones por minuto R. P. M. Se Calcula mediante la siguiente ecuación matemática: RPM = F x 120 # polos Ejemplo: Este es el caso de un motor de 2 bobinas o polos, la frecuencia es de 60 ciclos por segundo y la corriente hace 120 alternaciones en un segundo. Deslizamiento de rotor Mientras mayor sea la carga movida, mayor será la reducción en la velocidad. Esta velocidad se llama operacional y el efecto de reducción D = RPM(sync) – RPM(oper) X 100% RPM(sync) Ejemplo: El operador, usando un tacómetro, mide la velocidad del rotor en plena carga y toma una lectura de 3, 500 RPM. Esto es la velocidad operacional, la que se mide con un tacómetro con el motor funcionando a plena carga.

MOTORES MONOFÁSICOS DE INDUCCIÓN • Están provistos de bobinas auxiliares y otros mecanismos electromecánicos para el arranque. • Son diseñados para usos residenciales o comerciales. • Los motores monofásicos hasta 5 H. P. se clasifican de acuerdo a su construcción y forma de arranque. 1. Universal 2. “Split phase” (Fase partida) 3. “Capacitor Start” (Arranque por capacitor) 4. Polo Inducido 5. Sincrónico

Motor universal Este motor es de uso diario para nosotros, se le llama universal porque puede funcionar con corriente alterna o con corriente directa. Lo encontramos en la sierra eléctrica, en el taladro, en los utensilios de cocina y muchos otros más. Capacitor Son los dispositivos usados para aumentar el par de arranque y mejorar el factor de potencia en los motores eléctricos. Los capacitores se emplean primordialmente para adelantar la corriente en el embobinado de arranque. Motor de polo inducido Este es un motor fraccionario, menos de 1 h. p. tiene un torque de arranque muy pobre y solo se utiliza para cargas pequeñas. Es muy usado en refrigeradores y ex-tractores de baños. Motor de fase partida. (Split phase) El motor “Split phase” se usa frecuentemente en potencias de 1/30 a ½ H. P. para abanicos, trituradores, lavadoras, secadoras. Este motor requiere la ayuda de equipo auxiliar para el arranque. Suele usar, además de las bobinas de marcha, otro embobinado auxiliar para el arranque. Las bobinas de marcha: Son de un calibre más grueso de alambre y permanecen conectadas al circuito todo el tiempo que el motor esta en funcionamiento. El conductor eléctrico es más grueso que el de las bobinas de arranque, su resistencia es menor en ohmios y sus terminales marcados (T 1) Y (T 4). Las bobinas de arranque: Son de un calibre de alambre más fino que las bobinas de marcha. Estas bobinas están conectadas al circuito por unas fracciones de segundo e inmediatamente que el rotor alcanza un 75% de su velocidad son desconectadas del circuito. Su resistencia en ohmios resulta mucho mayor, que la resistencia en las bobinas de marcha y tiene sus terminales marcados (T 5) Y (T 8)

MOTORES DC • • • Para entender la teoría de los motores de corriente directa, necesitamos cubrir los principios fundamentales del movimiento del flujo magnético, los campos electromagnéticos y el comportamiento de la corriente eléctrica en estos circuitos. Entre los campos de un electro magneto, existen dos polos, uno llamado polo norte y otro llamado polo sur. El movimiento de líneas magnéticas entre los dos polos es llamado, flujo magnético. El flujo magnético se mueve desde el polo norte hasta el polo sur. Partes que componen un motor DC El estator - Es la parte del motor que permanece estacionaria y contiene en su interior los cam-pos o polos. El rotor o armadura - Forma una sola pieza conjuntamente con el devanado o conmutador. Las escobillas - Son el medio para interconectar el embobinado de la armadura con la fuente de voltaje DC. Los casquillos o cajas de bolas - Es el soporte donde gira y se centraliza el eje del rotor. El abanico - Esta montado en el eje del rotor, usualmente atrás. Se usa para bajar la temperatura operacional en el interior del motor. Los campos - Estos son los que comúnmente llamamos polos, una vez reciben corriente, se transforman en unos potentes electroimanes y cambian constantemente su polaridad de norte a sur.

Diferentes combinaciones en los motores DC • Hay tres tipos de combinaciones conocidas para motores DC: 1. El arreglo serie 2. El arreglo “shunt” 3. El arreglo compuesto • • Externamente son prácticamente iguales. La diferencia entre ellos es la manera como el embobinado de campo y el embobinado de la armadura están colocados en el sistema. 2. El arreglo “shunt” (Derivación) Las bobinas del motor derivación están compuestas por muchas vueltas de conductor delgado, conectadas en paralelo con la armadura. Este motor posee un torque de arranque mediano y la velocidad no se afecta directamente por la variación en la carga. 3. El arreglo compuesto El motor compuesto combina características de ambos, motores serie y motores 1. El arreglo serie, tiene los embobinados de campo derivación. Un motor compuesto tiene un formados por unas pocas vueltas de alambre grueso, torque de arranque alto y buenas caraccombinados en serie con la armadura. terísticas de velocidad. Este arreglo esta Es también llamado motor universal debido a que puede ser formado por dos bobinas independientes, utilizado en aplica-ciones de voltaje DC como en una esta conectada en serie con la armadura aplicaciones de voltaje AC. y otra en paralelo con la armadura y la Tiene un torque de arranque alto y características de bobina serie. velocidad variable. El motor puede arrancar cargas Se les cambia la rotación, invirtiendo la pesadas, pero la velocidad va a incrementarse en la medida posición de A 1 y A 2 o intercambiando la que la carga disminuya. posición de los terminales positivo y Este motor es muy utilizado para herramientas y utensilios negativo. de cocina eléctricos.

CONTROLES ELECTRICOS

• Cuando las cargas son conectadas de línea a línea, se exigen dispositivos de 2 polos ó 3 polos capaces • de desconectar todos los conductores vivos del circuito simultánea • mente. • Control electromagnético, opera los tres contactos simultáneamente. • Los motores de una fase, mayores • de dos HP que funcionan con 300 voltios o más y todos los motores de tres fases, deben ser operados a través de contro-les que puedan interrumpir todas líneas vivas del circuito en un solo tiro. Ver: NEC 430 -109(c) (1) Motores de una fase, menores de dos HP con 300 voltios o menos. Pueden ser operados por interruptores de uso general apropiados. Funcionamiento básico De los controles existentes en el mercado, el más comúnmente usado es el control electromagnético. Este dispositivo tiene su principio de funcionamiento en las leyes del electromagnetismo. Cuando se coloca una bobina en un núcleo de hierro y la bobina es energizada, el campo magnético resultante fluye a través del núcleo de hierro ocasionando que éste, se magnetice.

Símbolos comunes N. O. (Normalmente abierto) N. C. (Normalmente cerrado) De acción mecánica - Significa un contacto que es accionado por algún mecanismo de la maquinaría. De acción manual - Significa un contacto que es activado con la mano. El símbolo industrial de bobina, en la parte del centro, muestra la letra y el número del motor al cual ella controla. (M 1, M 2. . . ) El arreglo doble (N. O. ) (N. C. ), cuando uno cierra, el otro abre al mismo tiro.

PARTES DEL CONTROL ELECTROMAGNÉTICO Contactor “Main contacts unit” Esta parte del control que contiene solamente la bobina y los contactos principales “Unit trip” Aquí se instalan los “heaters” y también contiene un contacto N. C. , marcado usualmente X 2. Un motor de uso continuo con más de 1 caballo de fuerza, se protegerá contra la carga excesiva (Overload) mediante estos dispositivos que se activen por temperatura o sobre corriente.

• Este contacto abre cuando la temperatura o la corriente sobrepasan el por ciento (%) de seguridad del diseño. • Cuando se ponen juntos, un contactor, con una unidad de “Unit trip”, entonces tenemos un sistema de control electromagnético capaz de arrancar y proteger un motor eléctrico. • La corriente calienta los “heaters”, el calor inducido por estos expande y separa los bimetales que componen los “Overloads”, forzando el contacto normalmente cerrado N. C. a cambiar de estado. Las partes que componen el control

TIPOS DE ALAMBRADOS Alambrado de “Power” Es el que alimenta los contactos principales para que al cerrar, pongan en movimiento el motor. Si cerramos el “Safety switch” y forzamos los contactos principales manualmente, el motor arrancará, sin necesidad de algún medio de control adicional. Es cierto que esta forma deja el motor sin ningún tipo de protección, pero arranca, porque el lado de “power” esta completo. Alambrado del sistema de control Este sistema permite controlar el motor desde una estación remota. También incorpora un medio de protección, el contacto X 2 (N. C. ) El lado de control esta compuesto por: 1. La estación de “Start - Stop” 2. La bobina 3. El contacto auxiliar N. O. 4. El contacto X 2, N. C. Un terminal de la bobina debe coincidir siempre, con el conductor (3) de la estación remota y el terminal (3) del contacto auxiliar.

UNIDADES REMOTAS “Start - Stop”. “Jogging” “Forward & Reverse”

CONTROL DE LÓGICA PROGRAMABLE Y COMBINACIONAL

¿QUÉ ES UN PLC? Un PLC (Programable Logic Controller - controlador lógico programable) es un dispositivo de estado sólido, diseñado para controlar secuencialmente procesos en tiempo real en un ámbito industrial. Dentro de las funciones del PLC se puede mencionar: • Adquirir datos del proceso por medio de las entradas digitales y analógicas. • Tomar decisiones en base a reglas programadas. • Almacenar datos en memoria. • Generar ciclos de tiempo. • Realizar cálculos matemáticos. • Actuar sobre dispositivos externos mediante las salidas digitales y analógicas. • Comunicarse con otros sistemas externos.

DESARROLLO HISTÓRICO Los antecesores del PLC fueron los sistemas de control basados en relés (1960). Luego surgieron los sistemas lógicos digitales construidos mediante circuitos integrados (1970), sin embargo eran productos diseñados para una aplicación específica y no eran controladores de propósitos generales. El primer Controlador Lógico Programable fue construido especialmente para la General Motors Hydramatic Division y se diseñó como un sistema de control con un computador dedicado. Con estos controladores de primera generación era posible: • Realizar aplicaciones en ambientes industriales. • Cambiar la lógica de control sin tener que cambiar la conexión de cables. • Diagnosticar y reparar fácilmente los problemas ocurridos.

DESARROLLO HISTÓRICO Los primeros PLC, que sólo incorporaban un procesador para programas sencillos y dispositivos de entrada y salida, evolucionaron hasta los equipos actuales, que integran: • Módulos multiprocesadores. • Entradas y salidas digitales de contacto seco, de relé o TTL. • Entradas y salidas analógicas para corriente o voltaje. • Puertas de comunicación serial o de red. • Multiplexores análogos, • Controladores PID. • Interfaces con CTR, impresoras, teclados, medios de almacenamiento magnético. Este sistema permitía modificar una línea de producción sin tener que realizar enormes cambios en los paneles eléctricos, los cuales utilizaban "relays" y sistemas electromecánicos como medios de control.

APLICACIONES DE LOS PLC El PLC es usado en la actualidad en una amplia gama de aplicaciones de control, muchas de las cuales no eran económicamente posibles hace algunos años. Esto debido a: • El costo efectivo por punto de entrada/salida ha disminuido con la caída del precio de los microprocesadores y los componentes relacionados. • La capacidad de los controladores para resolver tareas complejas de computación y comunicación ha hecho posible el uso de PLC en aplicaciones donde antes era necesario dedicar un computador. Existen áreas generales de aplicación de PLC: § Control secuencial § Control de movimiento § Control de procesos § Monitoreo y supervisión de procesos § Administración de datos § Comunicaciones

LAS PARTES BÁSICAS QUE COMPONEN UN PLC SON: La unidad central de procesamiento de datos: (CPU) Esta analiza el estado ON/OFF de las entradas, las compara con las instrucciones que fueron almacenadas en su memoria y activa una salida. Los módulos de entrada: (1/0 Inputs) Sus tornillos están enumerados desde 00 hasta su capacidad máxima. Aquí se conectan: interruptores, foto celdas, interruptores de limite, sensores, termostatos. . . Los módulos de salida: (Outputs) Sus tornillos están enumerados desde 00 hasta su capacidad máxima. Aquí se conectan todas las cargas que realizarán alguna función útil. Una entrada de voltaje AC para alimentar el sistema. Típicamente vienen para 120 ó 240 voltios 50/60 ciclos, conexión a tierra.

Una salida de voltaje DC, (+) (-) típicamente entre 12 y 48 voltios, provenientes de un “power supply” interno o externo. Los modelos más pequeños lo traen interno. La batería: Es usada por el CPU para mantener la memoria de datos en los momentos que esta desconectado de la energía eléctrica. Deben tener una vida de tres a cuatro años. Para reemplazarla, el sistema provee un capacitor, que al estar cargado, suministra energía a la memoria por unos segundos, mientras se hace el cambio a la batería nueva. Un puerto para conectar un programador de mano. Podemos introducir información al CPU manualmente a través de este. Un puerto para conectar una computadora o “Lap top”. La programación se puede escribir en computadora y transferirla luego al PLC o bajarla desde el PLC hacia la computadora para editarla. (Hacerle cambios) LEDS: Son diodos emisores de luz, nos indican cuando una entrada o una salida esta activada. Hay un LED por cada tornillo de entrada o salida en el módulo.

EDICIÓN DE UN PROGRAMA LADDER Añadir una nueva rama al programa Crear una rama en paralelo a la que ya está creada Contacto normalmente abierto (XIC - Examine If Closed): examina si la variable binaria está activa (valor=1), y si lo está permite al paso de la señal al siguiente elemento de la rama. La variable binaria puede ser tanto una variable interna de memoria, una entrada binaria, una salida binaria, la variable de un temporizador, . . . En este ejemplo si la variable B 3: 0/0 es igual a 1 se activará la salida O: 0/0. Contacto normalmente cerrado (XIO Examine If Open): examina si la variable binaria está inactiva (valor = 0), y si lo está permite al paso de la señal al siguiente elemento de la rama. Activación de la variable (OTE - Output Energize): si las condiciones previas de la rama son ciertas, se activa la variable. Si dejan de ser ciertas las condiciones o en una rama posterior se vuelve a utilizar la instrucción y la condición es falsa, la variable se desactiva.

Activación de la variable de manera retentiva (OTL - Output Latch): si las condiciones previas de la rama son ciertas, se activa la variable y continúa activada aunque las condiciones dejen de ser ciertas. Una vez establecida esta instrucción solo se desactivará la variable usando la instrucción complementaria que aparece a continuación. Desactivación de la variable (OTU - Output Unlatch): normalmente está instrucción se utiliza para anular el efecto de la anterior. Si las condiciones previas de la rama son ciertas, se desactiva la variable y continúa desactivada aunque las condiciones dejen de ser ciertas. Flanco ascendente (ONS - One Shot): esta instrucción combinada con el contacto normalmente abierto hace que se active la variable de salida únicamente cuando la variable del contacto haga la transición de 0 a 1 (flanco ascendente). De esta manera se puede simular el comportamiento de un pulsador. Temporizador (TON - Timer On-Delay): La instrucción sirve para retardar una salida, empieza a contar intervalos de tiempo cuando las condiciones del renglón se hacen verdaderas. Siempre que las condiciones del renglón permanezcan verdaderas, el temporizador incrementa su acumulador hasta llegar al valor preseleccionado. El acumulador se restablece (0) cuando las condiciones del renglón se hacen falsas.

FUNDAMENTOS DEL CONTROL LÓGICO Sistemas numéricos Sistema decimal Está basado en 10 numerales o dígitos: 0, 1, 2, 3, 4, 5, 6, 7, 8 y 9 Contador (CTU - Count Up): se usa para incrementar un contador en cada transición de renglón de falso a verdadero. Sistema binario - Está basado en los dígitos 0 y 1, de modo que cualquier cifra entera puede ser representada por medio de estos 2 numerales. Sistema Octal Resetear (RES - Reset): La instrucción RES restablece temporizadores, contadores y elementos de control. Se basa en ocho dígitos: 0, 1, 2, 3, 4, 5, 6 y 7 Sistema Hexadecimal Se basa en los 16 dígitos: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E y F

CIRCUITOS LÓGICOS El diseño de circuitos lógicos se basa en la operación de variables digitales que sólo pueden tomar dos estados posibles: § ABIERTO / CERRADO § APAGADO / ENCENDIDO § BLANCO / NEGRO § OFF / ON La expresión matemática de estos conceptos requiere de los números binarios: A = 0 → FALSO, OFF, CONTACTO ABIERTO, RELÉ DESENERGIZADO, LÁMPARA APAGADA. A = 1 → VERDADERO, ON, CONTACTO CERRADO, RELÉ ENERGIZADO, LÁMPARA ENCENDIDA.

El estado de un relé o contacto se identifica según su condición normal: NO = Normally open normalmente abierto NC = Normally close normalmente cerrado Operadores NOT, AND y OR NOT El operador NOT denota una salida verdadera si la entrada es falsa, y una salida falsa si la entrada es verdadera. Las distintas nomenclaturas son: _ L = NOT A L=A AND El operador AND denota una salida verdadera si y sólo si sus entradas son verdaderas. Las distintas nomenclaturas son: L = A AND B L = A*B OR El operador OR denota una salida verdadera si hay alguna de las entradas (o ambas) verdaderas. Las distintas nomenclatu-ras son: L = A OR B L=A+B

ESTRUCTURA BÁSICA DE UN PLC Un controlador lógico programable se compone de cuatro unidades funcionales: - Unidad de entradas - Unidad de salidas - Unidad lógica - Unidad de memoria

Unidad de Entradas Proporciona el aislamiento eléctrico necesario y realiza el acondicionamiento de las señales eléctricas de voltaje, provenientes de los switches de contactos ON-OFF de terreno. Las señales se adecúan a los niveles lógicos de voltaje de la Unidad Lógica El corazón de un PLC es la Unidad Lógica, basada en un microprocesador. Ejecuta las instrucciones programadas en memoria, para desarrollar los esquemas de control lógico que se especifican. Algunos equipos antiguos implementan la unidad lógica en base a elementos discretos: compuertas NAND, NOR, FLIP-FLOP, CONTADORES como máquinas de estado. Este tipo de controladores son HARDWIRE, versus aquellos que utilizan memorias, denominados SOFTWIRE. Unidad de Salidas Acepta las señales lógicas provenientes de la Unidad Lógica, en los rangos de voltaje que le son propios y proporciona la aislación eléctrica a los switches de contactos que se comandan hacia terreno. Las unidades de entrada/salida del PLC, son funcionalmente iguales a los bancos de relés, que se empleaban en los antiguos controladores lógicos de tipo tambor. La diferencia radica en que las unidades de entrada/salida de los PLC son de estado sólido. La eliminación de contactos mecánicos se traduce en una mayor velocidad de operación y mayor tiempo entre fallas (MTBF).

Memoria Almacena el código de mensajes o instrucciones que ejecuta la Unidad Lógica. La memoria se divide en PROM o ROM y RAM. ROM: Memoria de sólo lectura (Read Only Memory). Memoria no volátil que puede ser leída pero no escrita. Es utilizada para almacenar programas y datos necesarios para la operación de un sistema basado en microprocesadores. RAM: Memoria de acceso aleatorio (Random Access Memory). Memoria volátil que puede ser leída y escrita según sea la aplicación. Cualquier posición de memoria puede ser accesada en cualquier momento.

PLANOS ESQUEMÁTICOS

Los planos expresan gráficamente la forma constructiva de la instalación eléctrica, indicando la ubicación de los componentes, dimensiones de las canalizaciones (diámetro de las tuberías), su recorrido y tipo, características de las protecciones, etc. Puesta a tierra se emplea en las instalaciones eléctricas para evitar el paso de corriente al usuario por un fallo del aislamiento de los conductores activos. Iluminación en la técnica se refiere al conjunto de dispositivos que se instalan para producir ciertos efectos luminosos, tanto prácticos como decorativos. Se denomina Simbología Eléctrica a la representación gráfica que se La escala es la relación matemática que realiza de cada elemento de un existe entre las dimensiones reales y las del dibujo que representa la realidad sobre un circuito o instalación eléctrica. plano o un mapa. Es la relación de proporción que existe entre las medidas de Representación de equipos todos los un mapa con las originales. Las escalas se detalles de los equipos, maquinaria, escriben en forma de razón donde el válvulas, etc. Deben representarse por antecedente indica el valor del plano y el medio de un símbolo gráfico con la consecuente el valor de la realidad. misma anchura de línea de flujo.

Tipos de escalas: Escala de ingeniero - Las escalas de ingeniero se usan para diseñar proyectos grandes como carreteras, puentes y acueductos Escala de arquitecto - La escala de arquitectura es usada para elaborar planos de proyectos con escalas grandes y pequeñas. Entre estos se encuentran edificios y estructuras, así como dimensiones interiores y exteriores de habitaciones, paredes, puertas y ventanas. Escala métrica - La escala métrica usa el milímetro como su medida base. Materiales de dibujos técnicos es de gran importancia para el dibujante desarrollar el dibujo, pues las ideas y diseños iniciales son hechos a mano antes de que se hagan dibujos precisos con instrumentos. Algunos de estos son los siguientes: • Mesa tablero • T Cuadrada • Escuadras (30, 45 y 60 grados) • Escalas • Compás • Plantillas para borrar • Lápices, goma, saca puntas entre otros

DIBUJO TÉCNICO • es un arte que podemos definir como la representación gráfica en la que la imagen se traza, de modo más o menos complejo, sobre una superficie que constituye el fondo • también llamado dibujo lineal, gráfico o geométrico • consiste en la representación gráfica exacta de un objeto o una idea práctica

Esquema o Diagrama Unifilar: * Muestra de manera simplificada la conexión entre varios elementos de un circuito mediante una sóla línea. * La línea representa varios conductores mediante pequeños trazos oblicuos.

*Éstos esquemas emplean símbolos gráficos apropiados mostrando la información básica necesaria respecto a la secuencia de un circuito pero no proporciona información detallada como un diagrama esquemático. *Los diagramas unifilares se usan generalmente para representar sistemas eléctricos complejos, sin incluir los conductores individuales a las diferentes cargas. Control de un contactor mediante dos pulsadores

Esquema de Emplazamiento *Con la ayuda de un plano arquitectónico a escala se indica la ubicación correcta y conexión de los componentes del circuito empleando un diagrama unifilar.

Esquema Sinóptico ó Diagrama de Bloques: * Es utilizado para representar circuitos electrónicos mediante rectángulos que representan sus diferentes etapas. * Permite interpretar fácilmente el funcionamiento general del sistema. * No brinda información respecto a los componentes específicos ni a las conexiones de los alambres. * Son usados con frecuencia como paso inicial para diseñar y planear nuevos equipos.

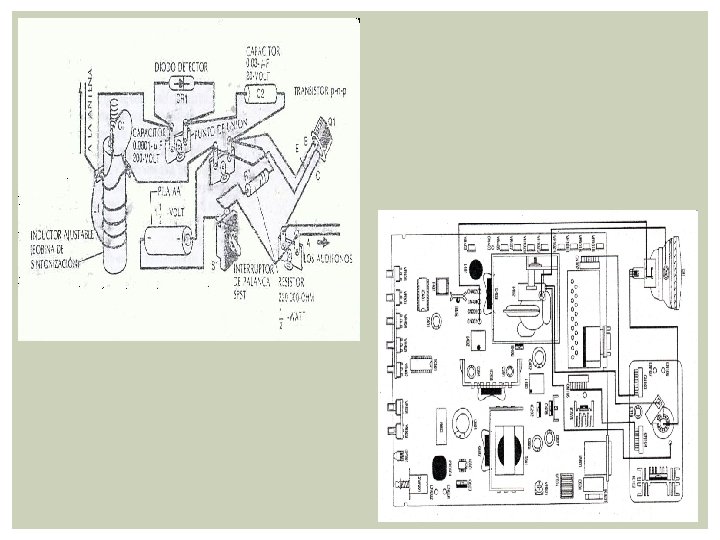

Diagrama Pictórico *El diagrama pictórico es una ilustración dibujada de los elementos del circuito. *Muestra cómo se conectan los elementos y dónde deben localizarse dentro del montaje o armado del circuito diagramado. *Este tipo de diagramas contienen también los dispositivos de conexión que se usarán: lengüetas, tomacorrientes, interruptores, cableado, etc. *Si se construye un proyecto, un diagrama pictórico debe incluirse en el manual de instrucciones. *El diagrama pictórico se dibuja a escala, es decir las relaciones entre las dimensiones y ubicación de los elementos del circuito son exactas. *Una desventaja del diagrama pictórico es que no da información eléctrica clara sobre el circuito.

Diagramas Isométricos • Son diagramas de cañerías en los cuales se representan en el espacio la dirección y sentido de c/u de ellas, normalmente se grafican en un plano con una inclinación de 30° y en el que se dibujan a escala cada uno de los accesorios que posee la línea, como válvulas (de todo tipo), tomas para instrumentos, toma muestras, y analizadores en línea, reducciones o ampliaciones de la línea (cambio de diámetro). • Se realiza a escala todo el trayecto de la línea de equipo a equipo y si esta línea está soterrada o es aérea debe realizarse con el nivel correspondiente el trayecto por adentro de la trinchera o el parral.

INSTALACIONES DE PANELES ELÉCTRICOS, CIRCUTOS RAMALES E INTERRUPTORES DE TRANSFERENCIA

CARGAS ELÉCTRICAS Un censo de carga es una relación matemática de la suma total de todas las cargas que serán conectadas al sistema, expresado en Voltio-Amperes. (V-A) Voltioampere es el resultado de multiplicar el voltaje, por la corriente. Para poder diseñar un circuito útil y confiable, es importante conocer: 1. Que equipos se conectaran a este circuito. 2. El voltaje para el cual fueron diseñados los equipos. 3. La corriente máxima en amperes que utilizan. 4. Los V-A totales de consumo. (E x I) VA = E x I En nuestro sistema eléctrico de corriente alterna, hay tres tipos de cargas conectadas a los paneles de distribución: 1. Resistivas: (Resistencia) - La corriente y el voltaje están en fase. Salen de un punto y llegan a otro punto a un mismo tiempo. 2. Inductiva: (Embobinados) - Este tipo de carga tiene un factor potencial aproximado de un 80%. La corriente esta retrasada 90° eléctricos con respecto al voltaje. 3. Capacitivas: (Capacitores) - Estas cargas tienen un factor potencial aproximado de un 80%. En estos circuitos la corriente esta 90° eléctricos adelantada al voltaje. “Power factor” Ecuación: PF = W / E x I Ejemplo: Lectura del “Watts meter” = 1, 050 Watts Lectura del voltímetro = 115 voltios Lectura del amperímetro = 11 amperes

CIRCUITOS RAMALES En los sistemas de distribución de energía hay diferentes circuitos, con diferentes nombres, los cuales están cubiertos por el Código Eléctrico Nacional y el Reglamento de la Autoridad de Energía Eléctrica, bajo diferentes secciones. 2) Utensilios: Este circuito se refiere a los receptáculos que se instalan en el área de la cocina y sobre los topes de los gabinetes para conectar enseres de la cocina: (Tostadora, abridor, licuadora) NEC. Artículo 210 -52 (b) 3 (C) NEC. Artículo 210 -52(b) Aparatos Pequeños. En la cocina, comedor, o el área similar de una unidad de vivienda, dos o más circuitos de 20 -amperios serán requeridos para enseres menores, incluyendo el receptáculo para la nevera. 1) Un circuito de uso general es aquel que se distribuye en toda la casa para conectar enseres menores. (TV, PC, VCR, DVD. . . ) El alumbrado se refiere a todas las salidas donde serán conectadas lámparas y cualquier otra luminaria que tenga el fin de proveer luz. Es recomendable en instalaciones nuevas, separar un circuito solamente para la nevera, ya que una nevera moderna con todos sus accesorios consume 1, 200 V-A o más. Se considera de 1500 V-A, un circuito para enseres fijos. Sección 22016(a) NEC. Artículo 220 Tabla 220 -3 (a) Dwelling units (Residencias) Instale también un circuito independiente para el horno de microondas.

CIRCUITOS RAMALES 3) Lavandería: Se refiere al área designada para lavar y planchar. NEC. 99 Artículo 210 52 (f) “Laundry Areas” - Por lo menos un receptáculo será instalado para este propósito en un circuito independiente, el cual será considerado de 1, 500 VA. 4) Enseres individuales: (fijos) Estos se refieren a enseres que una vez son colocados en un lugar, no serán movidos. (Secadora, calentador de agua, lavadora, estufa eléctrica, lavadora de plato, horno) La sección 220 -30(b) (3) requiere que se use la información de la placa colocada en el equipo por el fabricante para calcular los voltios-amperes. 5) Receptáculos exteriores: Son los que se colocan por la parte de afuera, mirando hacia el patio, en las paredes de la casa. NEC Sección 210 -52 (5) (e) Tomas de corriente Al aire libre: Para una vivienda de una-familia y cada unidad de dos-familias que estén al nivel de tierra, por lo menos un receptáculo se instalará al frente y atrás de la vivienda. Los receptáculos exteriores deben ser del tipo GFCI. NEC Sección 210 -8(a) (2)

CIRCUITOS RAMALES 6) Acondicionadores de aire: Este se considera un equipo fijo y será instalado en un circuito individual. Ejemplo: El Artículo 440 del NEC, trata los equipos de refrigeración y A/C. La sección 440 -6(a) del NEC requiere el uso de la placa que provee el fabricante del acondicionador de aire para su cálculo. 1. Residencia con medidas de 50 pies de largo por 44 pies de ancho, con acondicionador de aire, tope de estufa eléctrica, calentador de agua, horno de Divida los BTU entre el EER que aparece en la placa, pared, lavadora-secadora y máquina y obtendrá los VA. lavaplatos. Energy Efficiency Ratio= En los modelos viejos tome 9. 5, los mas nuevos suben hasta 13. 5. Consulte la placa del acondicionador o su manual. EER = BTU ÷ W Receptáculos en el baño: Por lo menos uno es requerido en unidades de viviendas, instalado conforme al Artículo 210 -8(a) (1) del NEC. Tiene que ser del tipo GFCIs. 2. Local de 50 pies de ancho por 46 de largo, 70 receptáculos, vitrina de 15 pies lineales, un calentador de agua y un acondicionador de aire.

EL PANEL DE DISTRIBUCIÓN Circuito Breaker Polos conductor Conducto Descripción 1 al 4 20 1 12 THWN ½” ENT Alum. y recept. 5 al 6 20 1 12 THWN ½” ENT Ens. menores 07 20 1 12 THWN ½” ENT Lavandería 08 20 1 12 THWN ½” PVC Lava de platos 09 - 11 30 2 10 THWN ¾” ENT Horno 10 - 12 40 2 8 THWN 1” PVC Tope de estufa 13 - 15. 14 - 16 30 2 10 THWN ¾” PVC Loundry 30 2 10 THWN ¾” PVC Calentador 17 al 22 Espacios libres

LAS PARTES DEL SISTEMA ELÉCTRICO

SISTEMAS DE TIERRAS APROBADOS Reglamento Complementario AEE. (6. 7) (1) El único método aprobado por la AEE. es un electrodo de 8 pies de largo por 5/8 de diámetro revestida en cobre. Deberá terminar en una grapa de tierra aprobada e instalada 6" debajo del terreno. La resistencia total, no debe ser mayor de 25 ohm. Hay tres clases de tierras diferentes en una instalación. 1. Tierra de la instalación. (Pull out) 2. Tierra del sistema. (Poste) 3. Tierra del equipo. (Carga)

DATOS GENERALES

DATOS GENERALES

DATOS GENERALES Un tramo de tubo, no debe exceder de 50 pies en una tirada, cuando la distancia es mayor, se usa una caja de empalme (J B) o cualquier otro dispositivo aprobado que facilite el alambrado y servicio futuro en estas líneas.

CAÍDA DE VOLTAJE Ecuación matemática para calcular: VD = 2 x L x R x I 1, 000 Esta es la fórmula para calcular “Voltage drop” El (2) es porque la corriente viaja a la carga por un conductor y regresa a la fuente por el otro, (L) es el largo del conductor en pies, (R) es la resistencia del conductor en Ω, (I) es la corriente en el circuito, en amperes. Ej. Una residencia que tiene una carga continúa de 45 amperes, esta alimentada conductor #8 en cobre, y la trenza mide 150’ de la acometida al transformador más cercano. ¿Cuánto es la caída de voltaje en las líneas? Busquemos la resistencia de 1, 000’ de conductor #8 en la tabla 8, pagina 48. Esta nos da. 6281Ω por 1000’ del conductor. Como el voltaje nominal es 240 voltios, la restamos 8. 47 V (calculado en el ejemplo anterior) y tendremos el voltaje real, que será medido por el voltímetro. 240 - 8. 47 = 231. 53 medidos entre L 1 y L 2. 115. 76 medidos de cualquier línea a neutral. Por ciento = 240 – 231. 53 X 100 % 240 La caída de voltaje debe mantenerse entre el (3) y el (5) % máximo.

TRANSFORMADORES

Son dispositivos, que convierten energía eléctrica en energía magnética (Lado primario) y energía magnética en energía eléctrica (Lado secundario. ) Funcionan bajo el principio de inducción mutua y tienen la función de aumentar o disminuir el voltaje aplicado en el lado primario. Michael Faraday, William Gilbert, Hans Christian Orstedt, todos estos son nombres de científicos que estudiaron el comportamiento y los efectos producidospor el magnetismo y establecieron los principios básicos necesarios para la construcción de los transformadores, los mismos que hoy usamos en la industria eléctrica. Faraday llamó: al conductor eléctrico: inductor - conductor eléctrico inducción - fenómeno que estaba ocurriendo en ese momento Los transformadores usados en el sistema eléctrico, solamente pueden funcionar con corriente alterna. Como aprendimos anteriormente, la corriente alterna esta constantemente cambiando de polaridad y dirección a razón de 60 ciclos por segundo. Como sabemos que un ciclo alterno esta formado por dos crestas, una positiva y una negativa, entonces hay 120 crestas o ambios de polaridades en una corriente de 60 ciclos por segundos. Los transformadores eléctricos funcionan bajo el principio de inducción mutua. Esto se da cuando alimentamos una bobina con corriente alterna y acercamos otra bobina de tal modo que las líneas de fuerza del campo magnético alterno de la primera bobina, corten las vueltas de la segunda bobina. Se le llama bobina primaria, a la que recibe el voltaje de una fuente alterna y bobina secundaria, a la que recibe el voltaje por inducción del lado primario.

PARTES DEL TRANSFORMADOR Las tres (3) partes transformador son: principales de un 1. El núcleo, el cual forma un circuito de baja reluctancia al flujo magnético. (La oposición que ofrece un cuerpo al paso de las líneas magnéticas se llama reluctancia. ) 2. El arrollamiento primario, es la bobina que recibe la energía de una fuente de alimentación. 3. El arrollamiento secundario, es la bobina que recibe el voltaje por inducción del circuito primario. Los núcleos de los transformadores están construidos de láminas de acero de silicio. Pueden ser del tipo CORE TYPE o SHELL TYPE

RATIO DE TRANSFORMACIÓN Ratio : Np = Ep = Is Ns = Es = Ip (Np = Vueltas primarias) (Ns = Vuelta secundarias) (Ep = Voltaje primario) (Es = Voltaje secundario) (Is = Corriente secundaria) (Ip = Corriente primaria) Este es el modo típico, mediante el cual los fabricantes de transformadores marcan el lado de mayores vueltas y el lado de menores vueltas. Las H “High” representan el lado que contiene más cantidad de vueltas. Las X representan las bobinas que contienen la cantidad menor de vueltas.

Algunos transformadores tienen una derivación en la bobina con menores vueltas, llamada en inglés “TAP”. En este caso, las marcas estarán según esta figura: Combinaciones comunes

POLARIDAD Polaridad aditiva - Esto quiere decir que las dos corrientes se suman. La corriente en ambas bobinas viajan en la misma dirección y las marcas (H 1) y (X 1) están localizadas en la diagonal del tanque o gabinete. Polaridad sustractiva - cuando la corriente en ambas bobinas viaja en direcciones contrarias. Esto quiere decir que se restan las corrientes.

PRUEBA DE POLARIDAD 1. Coloque un puente entre el terminal primario H 1 y el terminal secundario en el mismo lado del transformador. 2. Coloque el voltímetro entre los terminales H 2 primario y el terminal secundario en el mismo lado del transformador. 3. Aplique voltaje (240) en H 1 y H 2 del transformador y observe la lectura en el voltímetro.

CAPACIDAD EN LOS TRANSFORMADOR La capacidad de un transformador para Si conocemos el voltaje y los KVA del transformador, podemos entonces calcular la hacer trabajo, se mide en: corriente primaria y secundaria que pueden suplir los embobinados, usando la siguiente Voltio / ampere (VA) ecuación matemática. Kilo voltios / amperes (KVA) I = KVA x 1, 000 E Mega voltios / amperes (MVA) Siendo el más común en nuestro trabajo Si estamos calculando la corriente primaria usamos: Voltaje primario. (Ep) el KVA. Ejemplo: Tomemos un transformador de 2, 400 voltios en el lado primario y 120 voltios en el lado secundario con 50 KVA de capacidad. Pero si calculamos la corriente secundaria usaremos: Voltaje secundario (Es)

“TAPS” DEL TRANSFORMADOR Los fabricantes proveen dentro del transformador la forma de alargar o acortar la bobina. Cada vez que el 2. 5% del voltaje de línea se cae, se conecta una derivación, “TAPS” en la bobina para corregir esta caída. Pueden hacerse hasta cuatro ajustes que equivalen a un 10% del voltaje nominal de la línea.

PÉRDIDAS EN EL TRANSFORMADOR Las pérdidas más importantes son: 1. El factor de acoplamiento - Este es un factor de diseño. 2. Las corrientes Parásitas - Afectan la estructura del transformador, el núcleo principalmente. 3. Pérdidas como resultado de Histéresis- El núcleo de hierro de un transformador, cuando funciona baja la presión de una corriente alterna, tiende a mover su estructura molecular en la misma dirección del flujo de la corriente. 4. Pérdidas por causa del calor - El calor es una forma de energía que guarda estrecha relación con el movimiento molecular de la materia. El núcleo del transformador, lógicamente por la actividadelectromagnética generada en él, es la parte que más se calienta en el sistema.

El orden de transformación debe ser: A. Voltaje aplicado B. Corriente en la bobina primaria C. Flujo magnético a través del núcleo D. Voltaje en la bobina secundaria, inducido por la primaria E. Corriente secundaria, si hay una carga conectada Aceite mineral de ASKAREL: Usado para enfriar y aislar las bobinas y el núcleo del transformador. Esta formado generalmente de 60 a 70% de PCB y 30 a 40 % de benzinas clorinadas. PCB se refiere a bifenil policrorinado, es la mezcla de uno o dos átomos clarinados con una molécula de bifenil.

Regulaciones de la EPA La Agencia de Protección Ambiental determinó, que el PCB es tóxico y dañino para la salud. EPA clasifica categorías: los transformadores en tres 1. Transformadores de PCB - Estos son transformadores con más de 500 PPM y deben ser inspeccionados cuatro veces al año para visualizar derrames y llevar archivos de estos. 2. Transformador Contaminado: Etiqueta de color amarilla - Este tiene entre 50 a 499 PPM y requiere una inspección annual. 3. Transformadores no contaminados Transformadores concentraciones menores de 50 PPM no están sujetos a las mismas regulaciones que los transformadores anteriores. Se les colocará este letrero de color azul en la parte frontal.

DISPOSITIVOS BÁSICOS: USADOS EN LA INSTALACIÓN Los aisladores - Se utilizan para sujetar las líneas eléctricas a una estructura y para proveer la separación adecuada entre las líneas que suplen energía. Usualmente están construidos de cerámica. El pararrayos - Se utiliza para conducir a tierra los excesos de voltaje en las líneas eléctricas. Están construidos con cerámica y metal oxide. L = Línea eléctrica A = Extintores de explosión. Cuando hay una descarga, ayudan a extinguir la llama que se crea en el interior. B = Electrodos, están calibrados para soportar la diferencia de potencial entre los dos terminales. C = Resistores: Estos evitan que otros potenciales descargados en tierra, suban al sistema. Gnd = Conexión al electrodo de tierra.

Fusibles - Son los dispositivos usados para protección del sistema. Electrodo de tierra - Consiste en una varilla de acero de 8’ de largo por 5/8” de grueso, revestida de cobre “Copperweld”.

ORDEN DE ENTRADA PARA LAS CONEXIONES 1. Línea primaria 2. Pararrayo 3. Interruptor 4. Fusible 5. Carga o transformador Load buster - Cuando se tiene que abrir un machete o fusible en un sistema primario y hay carga conectada, se usa esta herramienta instalada en serie con el fusible, que nos permite interrumpir hasta un máximo de 200 amperes.

TERMINOLOGIA

Electromecánica industrial - estudia los sistemas electromecánicos, con base en las matemáticas, las ciencias naturales y la tecnología para crear tecno factos y Sistemas Electromecánicos útiles a la humanidad, que hagan viable y grata su supervivencia en el planeta. Es quizá la más joven de todas las ingenierías, nace de la necesidad de preparar un profesional polivalente con competencias evidenciables, capaz de enfrentar este mundo cambiante en tecnología y nuevos mercados, en un contexto de modernización y globalización productiva. Robótica - es una ciencia o rama de la tecnología, que estudia el diseño y construcción de máquinas capaces de desempeñar tareas realizadas por el ser humano o que requieren del uso de inteligencia. Física - es una disciplina técnica se enseña en los cursos de la ingeniería , la arquitectura y otras ciencias aplicadas como la agrícola y la tecnología de los alimentos, cuyo objetivo es el estudio de las transformaciones de la energía y su interacción con la materia, y da lugar a las más variadas aplicaciones, que pueden ir desde la ingeniería mecánica (ciclos termodinámicos, que son normales en la operación en la base de motores) para la ingeniería civil (el estudio de los sistemas y aplicaciones que fluye de la maquinaria como turbinas hidráulicas). Generalmente incluye disciplinas como la termodinámica aplicada, la transferencia de calor y dinámica de fluidos.

Hidráulica - es la tecnología que emplea un líquido, bien agua o aceite (normalmente aceites especiales), como modo de transmisión de la energía necesaria para mover y hacer funcionar mecanismos. Básicamente consiste en hacer aumentar la presión de este fluido (el aceite) por medio de elementos del circuito hidráulico (compresor) para utilizarla como un trabajo útil, normalmente en un elemento de salida llamado cilindro. El aumento de esta presión se puede ver y estudiar mediante el principio de Pascal. Neumática - es la parte de la ingeniería que se dedica al estudio y aplicación del aire comprimido en la automatización de diversos procesos industriales. Instrumentación - es el proceso y el resultado de instrumentar. Este verbo se refiere a ubicar, acomodar o arreglar ciertos instrumentos, a disponer de las partituras de una determinada obra musical para los instrumentos que la tocarán, o a ordenar o desarrollar algo. Refrigeración - es el proceso que se emplea en los aparatos de aire acondicionado: consiste en producir frío, o mejor dicho, en extraer calor ya que para producir frío lo que se hace es transportar calor de un lugar a otro. Así, el lugar al que se le sustrae calor se enfría. Al igual que se puede aprovechar diferencias de temperatura para producir calor, para crear diferencias de calor, se requiere energía. Generalmente la refrigeración por aire acondicionado se produce mediante dos sistemas: refrigeración por compresión o refrigeración por absorción. Soldadura - es uno de los métodos mas usados actualmente para la unión de materiales metálicos, a la vez es el más complejo desde el punto de vista metalúrgico.

INSTRUMENTOS DE MEDIDAS

Imagen 1 Imagen 3 Imagen 5 Imagen 1: Probador alto voltaje Imagen 2: Probador fibra óptica Imagen 3: Probador de temperatura Imagen 4: Multímetro Digital Imagen 2 Imagen 4 Imagen 5: Multímetro Análogo
