Aronautique Cours N 1 Mcanique du vol Cours

Aéronautique Cours N° 1 Mécanique du vol Cours Théorique ULM

Notions d’Aéronautique Ø Les éléments caractéristiques de l’avion Ø Les Axes de l’avion Ø

Mécanique du vol Ø Mécanique du vol Longitudinal ØRappels de mécanique ØForces et Moments

Mécanique du vol Ø Mécanique du vol Latéral ØLe Dérapage ØMoiuvement propre du Roulis

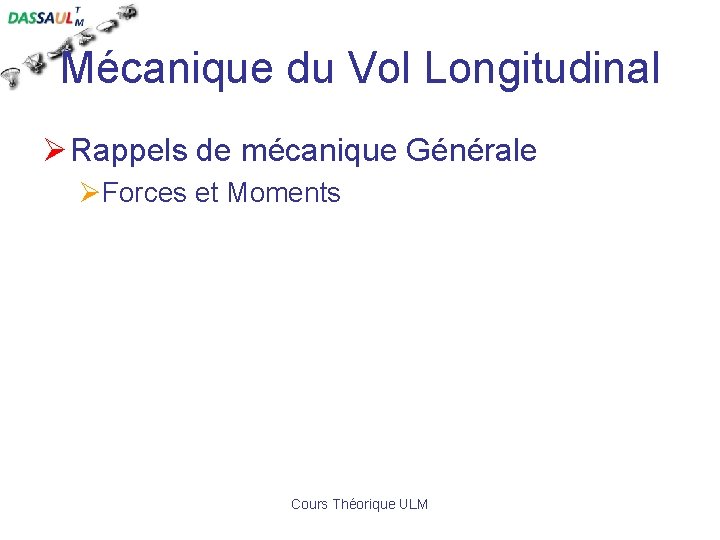

Mécanique du Vol Longitudinal Ø Rappels de mécanique Générale ØForces et Moments Cours Théorique

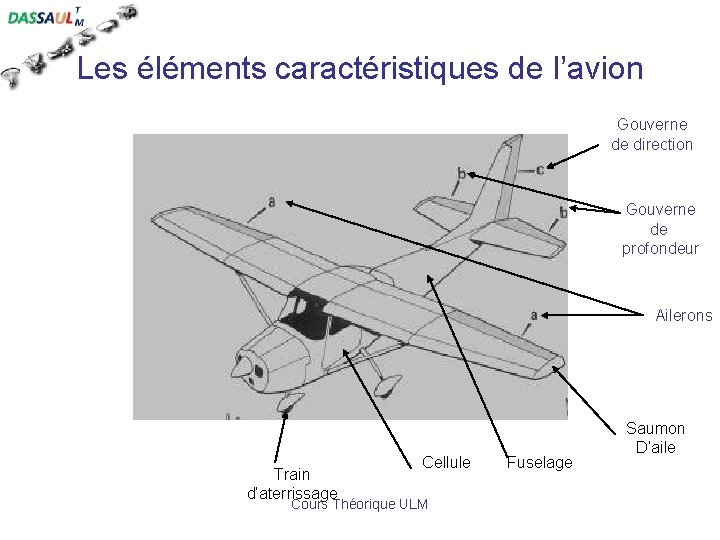

Les éléments caractéristiques de l’avion Gouverne de direction Gouverne de profondeur Ailerons Train d’aterrissage

Les Axes de l’avion Axe de Tangage Axe de Roulis Axe de Lacet Cours

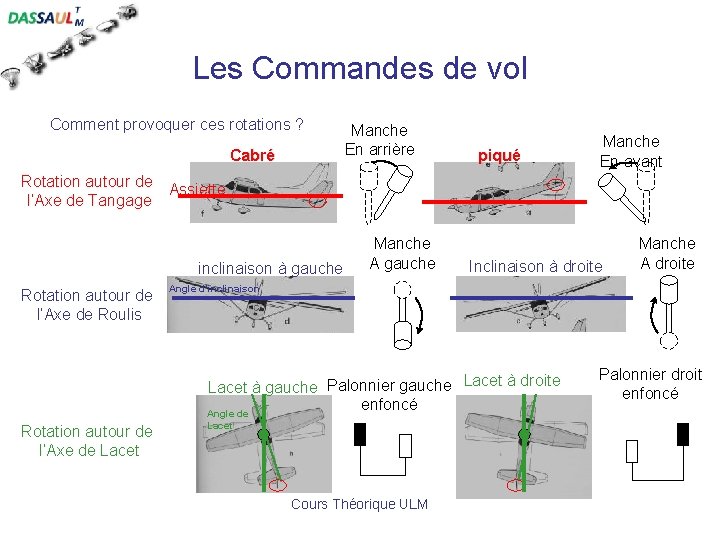

Les Commandes de vol Comment provoquer ces rotations ? Cabré Manche En arrière piqué

Théorème de l’Energie Cinétique Cours Théorique ULM

Ø Ø Ø Ø Théorème de Bernoulli La somme des pressions et des énergies

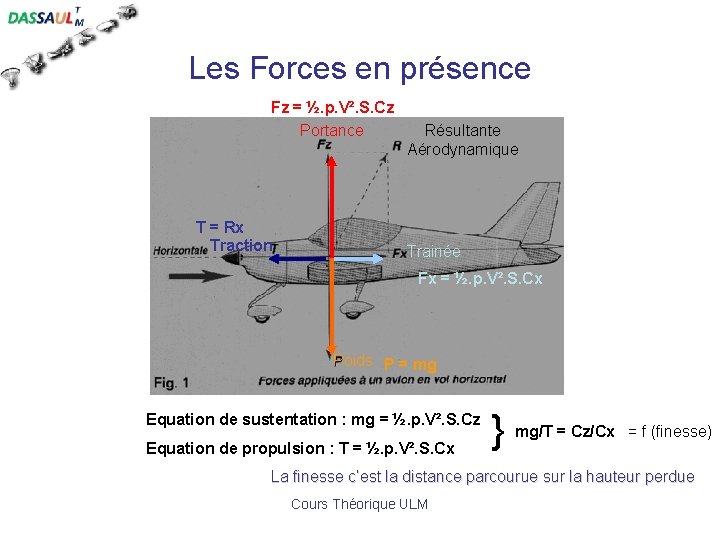

Les Forces en présence Fz = ½. p. V². S. Cz Portance T =

Atmosphère Type (standard) Ø L’atmosphère type (ou standard): ØC’est un modèle théorique d’atmosphère qui

Atmosphère standard Altitude 5500 m 18 000 ft 3000 m 10 000 ft Pression

QNH - QFE Ø QNH: Valeur de pression en h. Pa. C’est la valeur

Assiette _ Incidence _ dérive Ø Assiette: Ø C’est l’angle entre l’axe longitudinal de

Glossaire Ø Ø Ø Ø Ø Ø Allongement : L’allongement est, sur un aérodyne,

Questions Aéronautique, Cours Théorique ULM

Questions Aéronautiques Ø Un déplacement du manche vers la droite à pour effet: Ø

Réponse expliquée Ø Un déplacement du manche vers la droite à pour effet: Ø

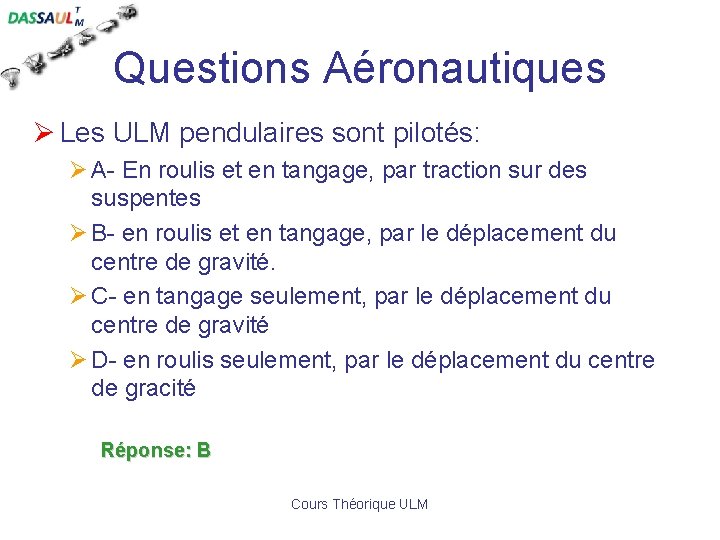

Questions Aéronautiques Ø Les ULM pendulaires sont pilotés: Ø A- En roulis et en

Réponse expliquée Ø Les ULM pendulaires sont pilotés: ØB- en roulis et en tangage,

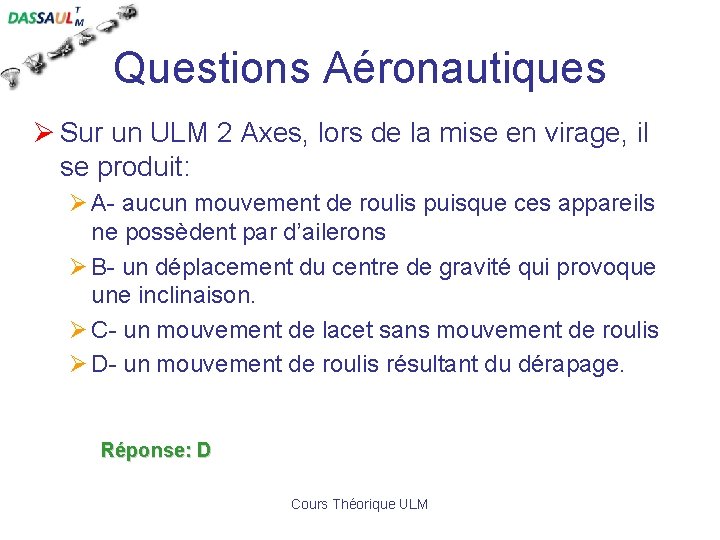

Questions Aéronautiques Ø Sur un ULM 2 Axes, lors de la mise en virage,

Réponse expliquée Ø Sur un ULM 2 Axes, lors de la mise en virage,

Questions Aéronautiques Ø En vol en palier rectiligne uniforme, lorsque la vitesse de votre

Réponse expliquée Ø En vol en palier rectiligne uniforme, lorsque la vitesse de votre

Questions Aéronautiques Ø Pour accéder au palier avec un ULM 3 axes, il faut

Réponse expliquée Ø Pour accéder au palier avec un ULM 3 axes, il faut

Questions Aéronautiques Ø Sur un 3 axes la commande permettant d’agir sur la gouverne

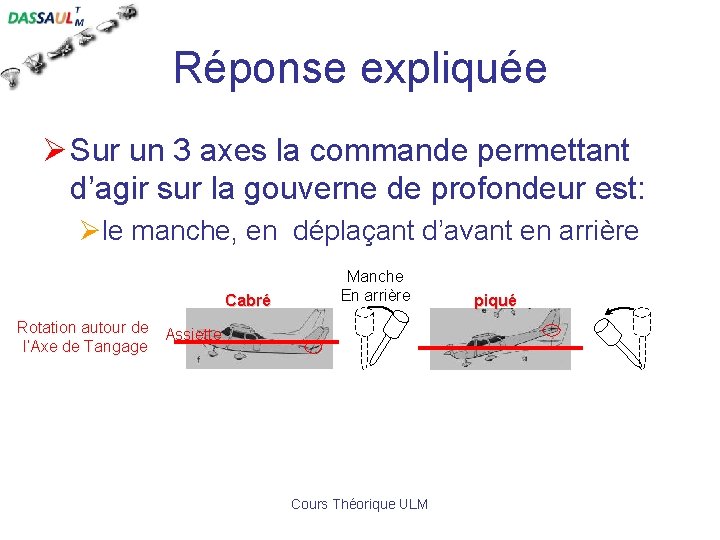

Réponse expliquée Ø Sur un 3 axes la commande permettant d’agir sur la gouverne

Questions Aéronautiques Ø Sur un ULM 3 axes au roulage pour virer à droite

Réponse expliquée Ø Sur un ULM 3 axes au roulage pour virer à droite

Questions Aéronautiques Ø Sur un ULM multiaxe, l’action sur le manche vers l’extérieur en

Réponse expliquée Ø Sur un ULM multiaxe, l’action sur le manche vers l’extérieur en

Questions Aéronautiques Ø La commande permettant d’agir sur la gouverne de profondeur est :

Réponse expliquée Ø La commande permettant d’agir sur la gouverne de profondeur est :

Questions Aéronautiques Ø Sur un ULM de type pendulaire, le tumbling (chute) : Ø

Réponse expliquée Ø Sur un ULM de type pendulaire, le tumbling (chute) : Øune

Questions Aéronautiques Ø A bord d’un ULM 3 Axes, pendant le roulage en ligne

Réponse expliquée Ø A bord d’un ULM 3 Axes, pendant le roulage en ligne

Questions Aéronautiques Ø Sur un ULM pendulaire, l’inclinaison est provoquée : Ø Ø A-

Réponse expliquée Ø Sur un ULM pendulaire, l’inclinaison est provoquée : Øpar le déplacement

Autres Questions Aéronautiques Cours Théorique ULM

Questions Aéronautiques Ø Lors d’une montée à pente maximale: Ø A- Vous prenez le

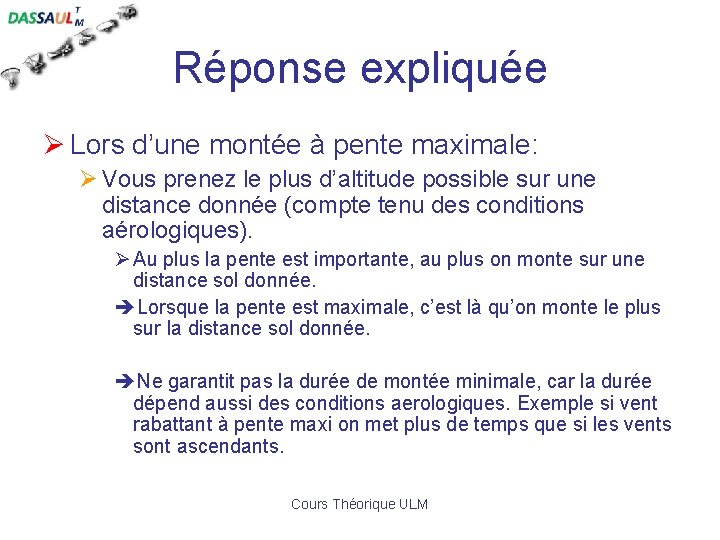

Réponse expliquée Ø Lors d’une montée à pente maximale: Ø Vous prenez le plus

Questions Aéronautiques Ø En cas de vent fort et turbulent en finale: Ø Ø

Réponse expliquée Ø En cas de vent fort et turbulent en finale: ØA- Vous

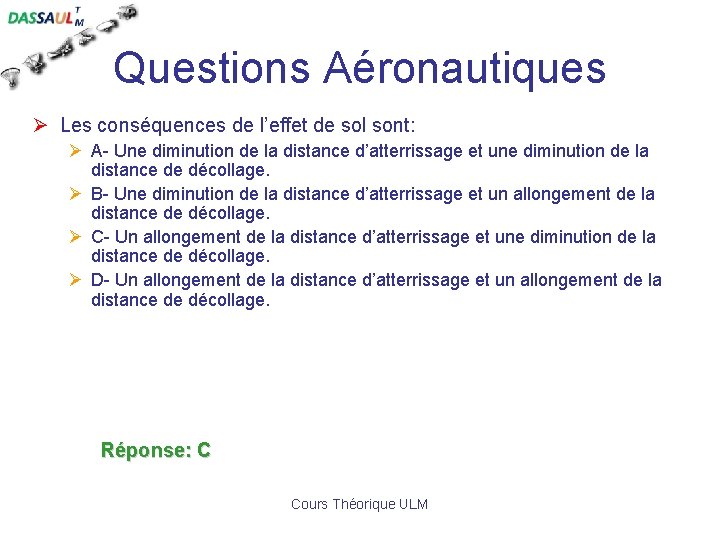

Questions Aéronautiques Ø Les conséquences de l’effet de sol sont: Ø A- Une diminution

Réponse expliquée Ø Les conséquences de l’effet de sol sont : ØUn allongement de

Questions Aéronautiques Ø Vous volez sous la pluie: Ø 1 - La vitesse de

Réponse expliquée ØVous volez sous la pluie : ØVotre vitesse de décrochage augmente. Ø

Questions Aéronautiques Ø La dérive: Ø 1 - est l’angle compris entre le cap

Questions Aéronautiques Ø Pour sortir d’une spirale engagée: Ø A- Vous mettez du pied

Questions Aéronautiques Ø La dérive est l’angle que fait: Ø A _ la trace

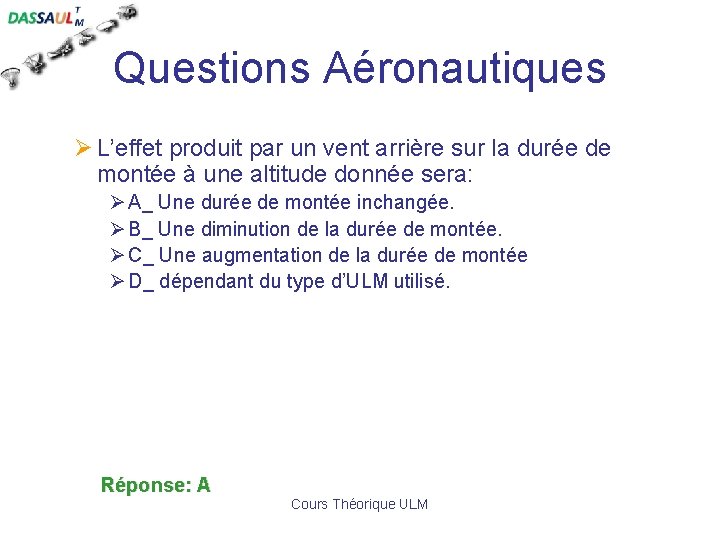

Questions Aéronautiques Ø L’effet produit par un vent arrière sur la durée de montée

Questions Aéronautiques Ø La visiste prévol de l’appareil: Ø A_ n’est effectuée que si

Questions Aéronautiques Ø Lorsque le vent au sol est fort il est recommmandé de

Questions Aéronautiques Ø Lors de l’arrondi : Ø A_ L’incidence et la portance augmentent

Questions Aéronautiques Ø Au décollage, un vent arrière a pour effet: Ø A_ de

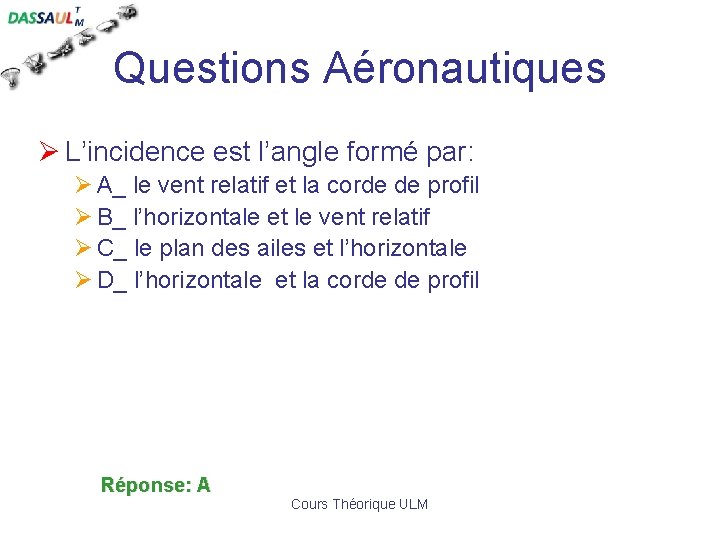

Questions Aéronautiques Ø L’incidence est l’angle formé par: Ø A_ le vent relatif et

Questions Aéronautiques Ø Moteur coupé, sans vent, la distance maximum parcourue par votre ULM

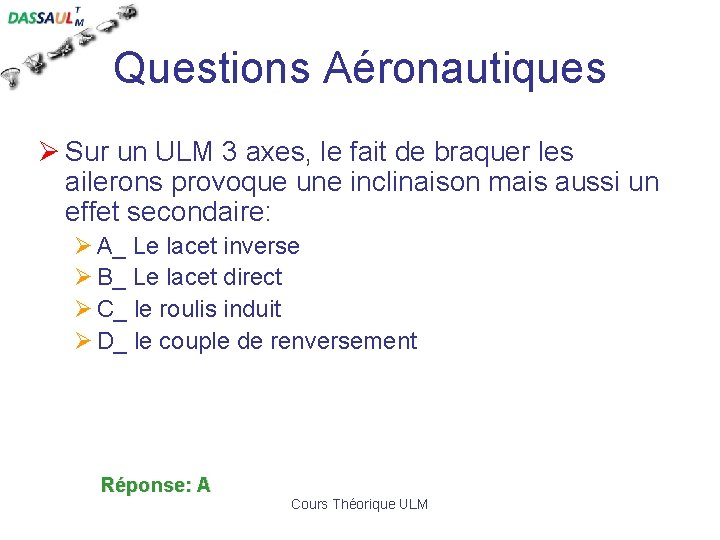

Questions Aéronautiques Ø Sur un ULM 3 axes, le fait de braquer les ailerons

Questions Aéronautiques Ø La bille est un instrument qui vous renseigne sur: Ø A_

Questions Aéronautiques Ø un ULM 3 axes centré arrière: Ø A_ est moins stable

Questions Aéronautiques Ø La VNE est: Ø A_ La vitesse minimale de vol Ø

Questions Aéronautiques Ø La “Plage de centrage” comporte une limite arrière au-delà de laquelle:

Questions Aéronautiques Ø En vol stabilisé, une rafale de vent arrière: Ø 1_ diminue

Questions Aéronautiques Ø La vitesse de finesse maxi de votre ULM est de 55

Questions Aéronautiques Ø Des paramètres énumérés ci-dessous, ceux qui sont favorables à une diminution

Questions Aéronautiques Ø Un ULM centré arrière: Ø A_ manque de maniabilité. Ø B_

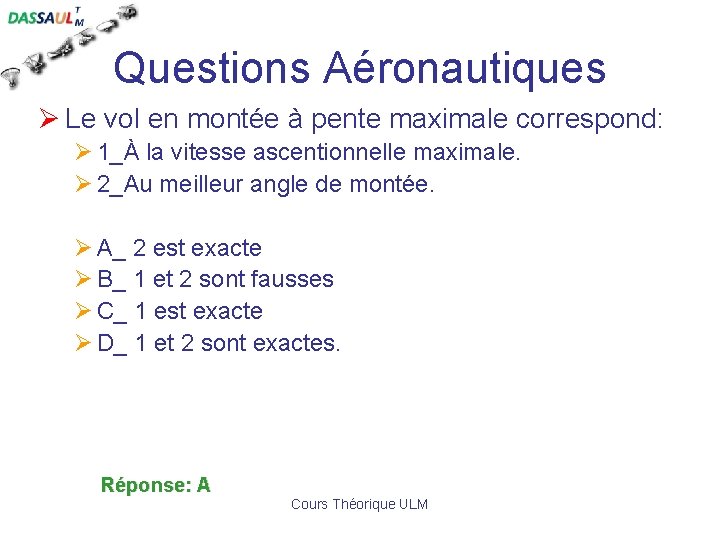

Questions Aéronautiques Ø Le vol en montée à pente maximale correspond: Ø 1_À la

Questions Aéronautiques Ø Lorsque vous rencontrez un gradient de vent arrière au décollage: Ø

Questions Aéronautiques Ø A faible vitesse, pour un même effet sur la trajectoire d’un

Questions Aéronautiques Ø La dérive est maximale si le vent est: Ø A_ perpendiculaire

Questions Aéronautiques Ø Un vol dissymétrique se reconnaît par: Ø A_ un molesse des

Questions Aéronautiques Ø L’angle de montée avec les volets sortis, comparé avec l’angle de

Questions Aéronautiques Ø A vitesse constante, une sortie des aérofreins provoque: Ø 1_ une

Questions Aéronautiques Ø L’association d’une incidence forte et d’un dérapage important sur un ULM

Questions Aéronautiques Ø En montée, si la vitesse est supérieure à la vitesse de

Questions Aéronautiques Ø Votre ULM décroche à 60 Km/h. Le vent est nul et

Questions Aéronautiques Ø L’effet de sol se manifeste par: Ø A_ Une sensation molle

Questions Aéronautiques Ø On appelle Vitesse de Compensation ou Vitesse de Trim: Ø A_

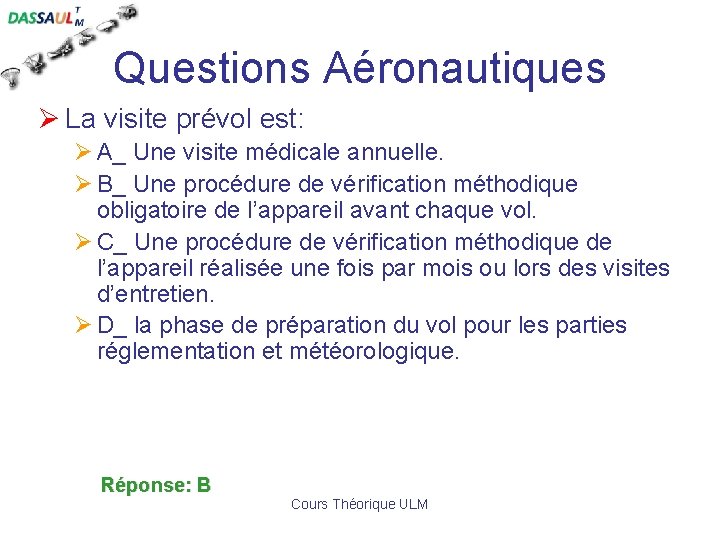

Questions Aéronautiques Ø La visite prévol est: Ø A_ Une visite médicale annuelle. Ø

Questions Aéronautiques Ø Lors d’un vol en présence de turbulences à bord d’un ULM

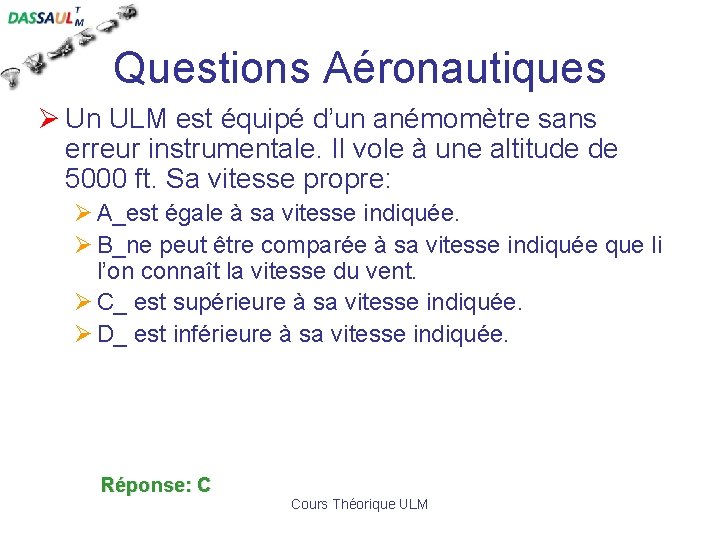

Questions Aéronautiques Ø Un ULM est équipé d’un anémomètre sans erreur instrumentale. Il vole

Questions Aéronautiques Ø Vous êtes au seuil de piste, vous amenez les aiguilles de

Questions Aéronautiques Ø L’Anémomètre indique: Ø A_ La vitesse indiquée de l’ULM Ø B_

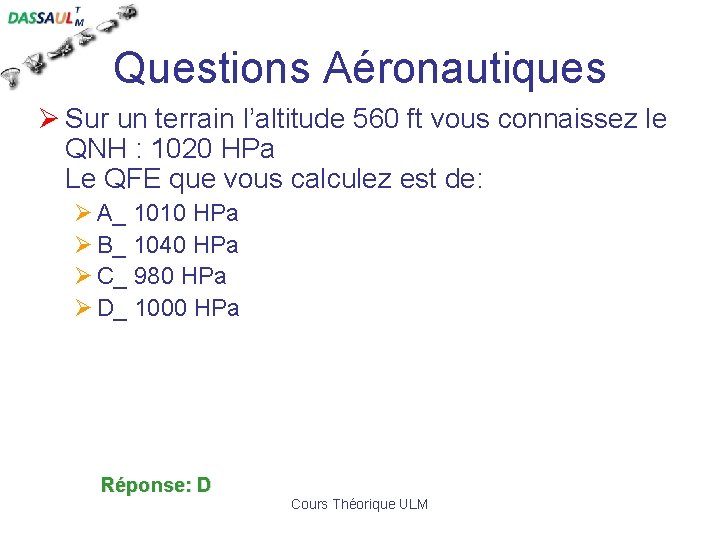

Questions Aéronautiques Ø Sur un terrain l’altitude 560 ft vous connaissez le QNH :

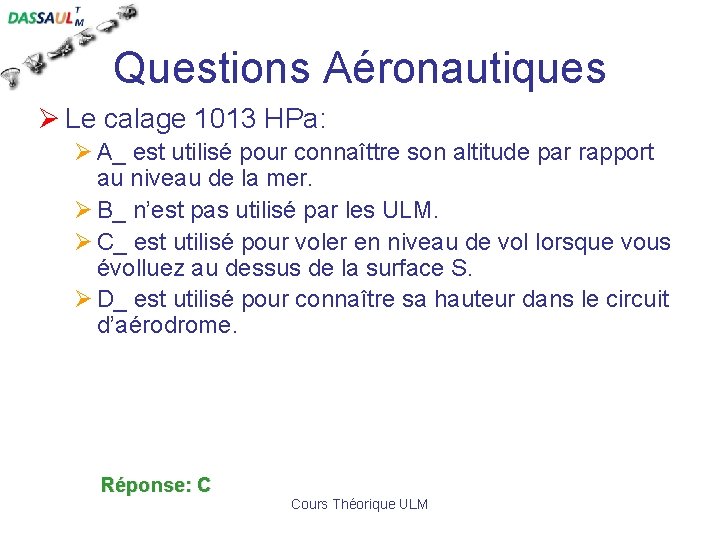

Questions Aéronautiques Ø Le calage 1013 HPa: Ø A_ est utilisé pour connaîttre son

Questions Aéronautiques Ø Lorsqu’à assiette constante vous abordez une descendance, l’incidence: Ø A_ ne

Questions Aéronautiques Ø A vitesse constante et en palier, la traînée: Ø A_ augmente

Questions Aéronautiques Ø Le variomètre est un instrument qui indique: Ø A_ Le vitesse

Questions Aéronautiques Ø Au sol pour adopter le calage QNH, vous devez tourner la

Questions Aéronautiques Ø En atmosphère type, la température au niveau de la mer est:

Questions Aéronautiques Ø Pour maintenir la vitesse constante lors de la transition du palier

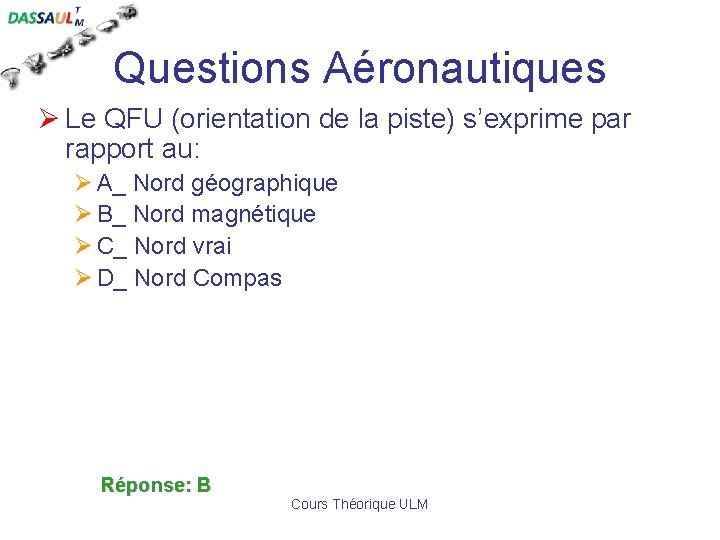

Questions Aéronautiques Ø Le QFU (orientation de la piste) s’exprime par rapport au: Ø

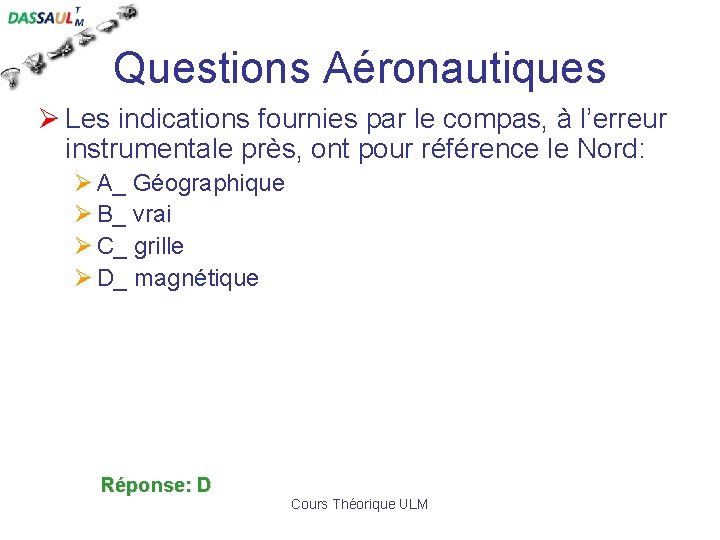

Questions Aéronautiques Ø Les indications fournies par le compas, à l’erreur instrumentale près, ont

Questions Aéronautiques Ø La déclinaison magnétique est : Ø A_ La décroissance annuelle de

Questions Aéronautiques Ø L’altimètre élabore ses informations en mesurant: Ø A_ la pression atmosphérique,

Questions Aéronautiques Ø L’atmosphère type est caractérisée par une décroissance de température de: Ø

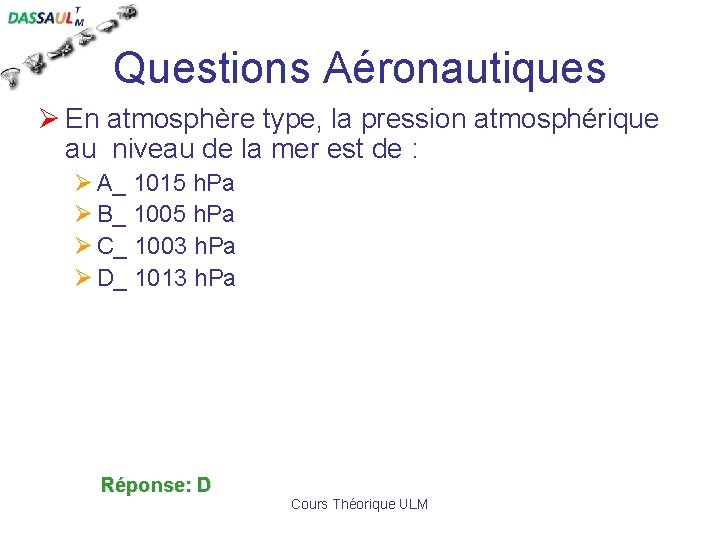

Questions Aéronautiques Ø En atmosphère type, la pression atmosphérique au niveau de la mer

Questions Aéronautiques Ø L’écart entre la vitesse air et la vitesse sol est dù:

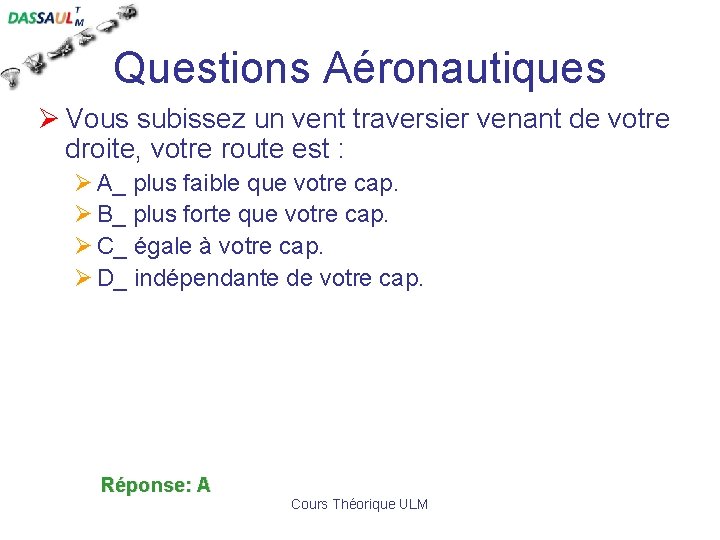

Questions Aéronautiques Ø Vous subissez un vent traversier venant de votre droite, votre route

Réponse expliquée Vent traversier venant de droite Cap Route plus faible Que le Cap

Questions Aéronautiques Ø En France métropolitaine, la nuit aéroanutique se termine: Ø A_ un

Questions Aéronautiques Ø La visite prévol Ø 1_ permet de vérifier la bonne éxecution

Questions Aéronautiques Ø Lorsqu’à assiette constante vous abordez une ascendance, l’incidence: Ø A_ diminue

Questions Aéronautiques Ø En vol dérapé: Ø A_ la bille est décalée du coté

Questions Aéronautiques Ø Au niveau de l’étranglement d’un tube de venturi: Ø A_ La

Questions Aéronautiques Ø Le compas est un instrument qui indique: Ø A_ la route
