FDF 3 19/10/99 TOPOGRAPHIE et analyse de la ZONE d ’INTERVENTION OBJECTIF PROFESSIONNEL COMMANDER LE GROUPE D ’INTERVENTION FEUX DE FORETS OBJECTIF OPERATIONNEL ANALYSER LA ZONE D ’INTERVENTION concernée par l ’action du 1 er GIFF et du renfort immédiat BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 1

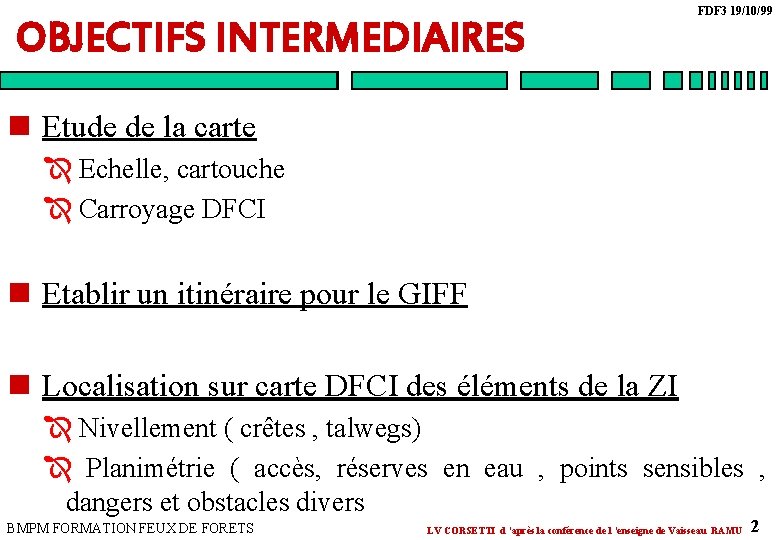

OBJECTIFS INTERMEDIAIRES FDF 3 19/10/99 n Etude de la carte Î Echelle, cartouche Î Carroyage DFCI n Etablir un itinéraire pour le GIFF n Localisation sur carte DFCI des éléments de la ZI Î Nivellement ( crêtes , talwegs) Î Planimétrie ( accès, réserves en eau , points sensibles , dangers et obstacles divers BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 2

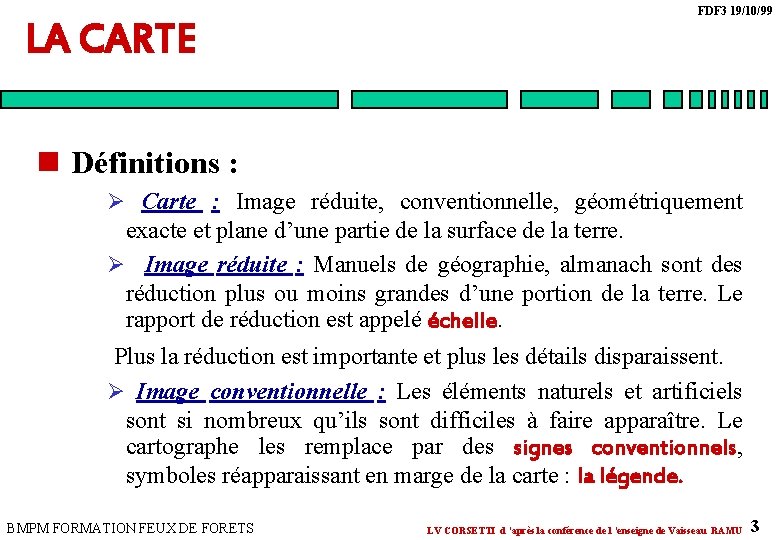

LA CARTE FDF 3 19/10/99 n Définitions : Ø Carte : Image réduite, conventionnelle, géométriquement exacte et plane d’une partie de la surface de la terre. Ø Image réduite : Manuels de géographie, almanach sont des réduction plus ou moins grandes d’une portion de la terre. Le rapport de réduction est appelé échelle. Plus la réduction est importante et plus les détails disparaissent. Ø Image conventionnelle : Les éléments naturels et artificiels sont si nombreux qu’ils sont difficiles à faire apparaître. Le cartographe les remplace par des signes conventionnels, symboles réapparaissant en marge de la carte : la légende. BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 3

FDF 3 19/10/99 LA CARTE n Définitions (suite) : Ø Géométriquement exacte : Les positions respectives des objets à la surface de la terre et leur image sur la carte sont liées par une relation mathématique. La comparaison terrain / carte est facilitée par l’orientation. n 3 paramètres définissent une carte : Ø La planimétrie : porte les renseignements des détails naturels (végétation, cours d’eau, . . . ) et artificiels (voies ferrées, routes. . . ) BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 4

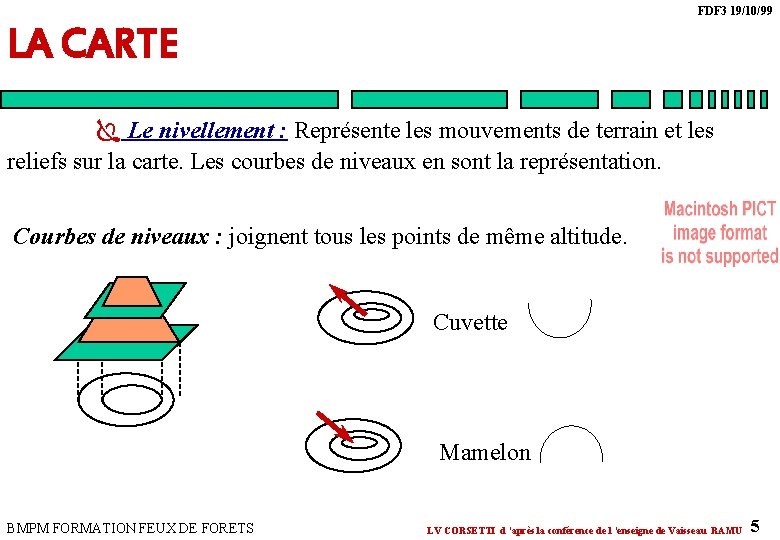

FDF 3 19/10/99 LA CARTE Ï Le nivellement : Représente les mouvements de terrain et les reliefs sur la carte. Les courbes de niveaux en sont la représentation. Courbes de niveaux : joignent tous les points de même altitude. Cuvette Mamelon BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 5

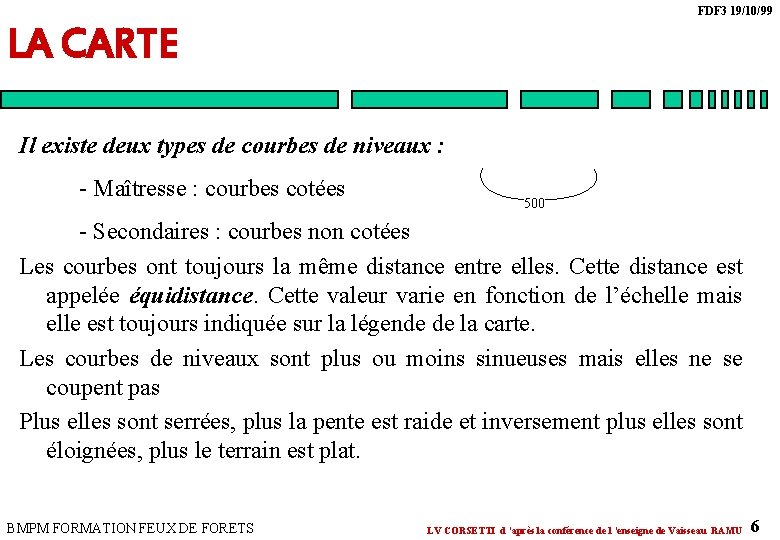

FDF 3 19/10/99 LA CARTE Il existe deux types de courbes de niveaux : - Maîtresse : courbes cotées 500 - Secondaires : courbes non cotées Les courbes ont toujours la même distance entre elles. Cette distance est appelée équidistance. Cette valeur varie en fonction de l’échelle mais elle est toujours indiquée sur la légende de la carte. Les courbes de niveaux sont plus ou moins sinueuses mais elles ne se coupent pas Plus elles sont serrées, plus la pente est raide et inversement plus elles sont éloignées, plus le terrain est plat. BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 6

FDF 3 19/10/99 LA CARTE Ï L’ échelle : Rapport constant entre les dimensions de la carte et les dimensions réelles du terrain Echelle Carte Terrain 1 unité sur la carte correspond à X unités sur le terrain. ex : 1 unité sur la carte représente 100 000 unités sur le terrain - 1 mm sur la carte représente 100 000 mm sur le terrain ou - 1 cm sur la carte représente 100 000 cm sur le terrain (1000 m) BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 7

FDF 3 19/10/99 LES COORDONNEES n Généralités : C’est un moyen sûr et rapide de déterminer un point à partir d’un repère n Différents types de coordonnées : ORDONNEE Ø Généralités : Si l’on prend des lignes verticales et horizontales se Y coupant à angle droit et à égale distance les unes des autres, on obtient un quadrillage formant une série de carrés identiques. Comme référence, on prend : axe des x = EQUATEUR = 0 et leur // axe des y = GREENWICH (UTM) PARIS (Lambert) ABSCISSE X BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 8

FDF 3 19/10/99 LES COORDONNEES Ï Universal Transverse Mercator (UTM) et Lambert Origine : UTM = Greenwich Lambert = Paris Longitude = Ecart angulaire entre un méridien origine et le méridien passant par le point considéré. Latitude = Ecart angulaire entre l’équateur et le parallèle passant par le point considéré Méridien origine Latitude N Equateur Longitude E Longitude W Latitude S BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 9

FDF 3 19/10/99 LES COORDONNEES Ï Coordonnées polaires : Principe Azimut + Distance. En usage pour le guidage des aéronefs. - Azimut en degré par rapport à un nord de référence - Distance par rapport à un point caractéristique du terrain en Km. 360 ° E 90 ° 270 ° W AZM S 180 ° S N TA DI CE Coordonnées polaires AZM (degrés) + DISTANCE (Km) Point caractéristique Objectif BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 10

FDF 3 19/10/99 LES COORDONNEES Cependant quand les aéronefs sont «en visuel» , on peut alors utiliser un autre système : Ainsi un objectif peut être désigné par : «à vos 3 heures» . . par travers droit 01 h 00 «à vos 6 heures» . . par travers gauche 02 h 00 «Top vertical» . . . En dessous de vous. . . 12 h 00 11 h 00 10 h 00 09 h 00 03 h 00 04 h 00 08 h 00 05 h 00 07 h 00 06 h 00 BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 11

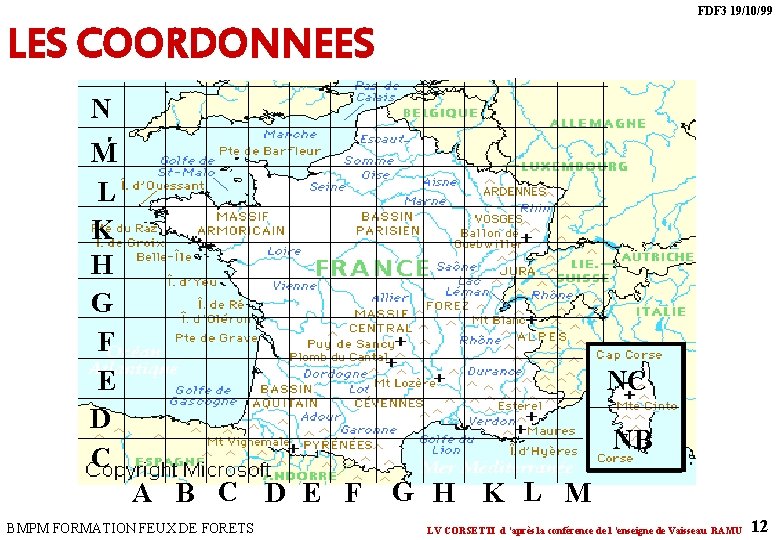

FDF 3 19/10/99 LES COORDONNEES N M L K H G F E D C NC NB A B C D E F BMPM FORMATION FEUX DE FORETS G H K L M LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 12

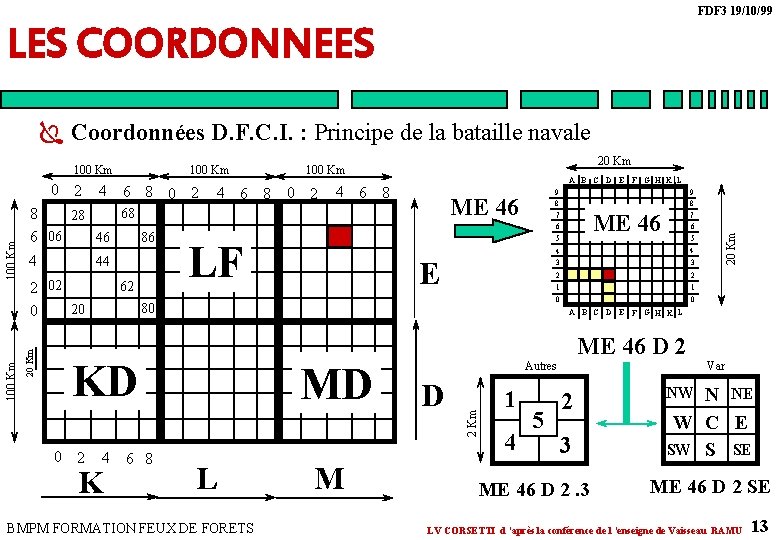

FDF 3 19/10/99 LES COORDONNEES Ï Coordonnées D. F. C. I. : Principe de la bataille navale 68 8 28 46 86 6 06 44 4 2 02 20 Km 0 100 Km 4 6 8 0 2 62 4 6 8 0 2 A B C D E F G H K L 4 6 8 LF 9 8 7 6 5 ME 46 E 80 20 4 6 8 K 9 8 7 6 5 ME 46 4 3 2 2 1 0 A B C D E F G H K L KD 0 2 20 Km 100 Km MD L BMPM FORMATION FEUX DE FORETS M ME 46 D 2 Autres D 2 Km 100 Km 0 2 100 Km 20 Km 100 Km 1 4 5 2 3 ME 46 D 2. 3 Var N NE W C E SW S SE NW ME 46 D 2 SE LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 13

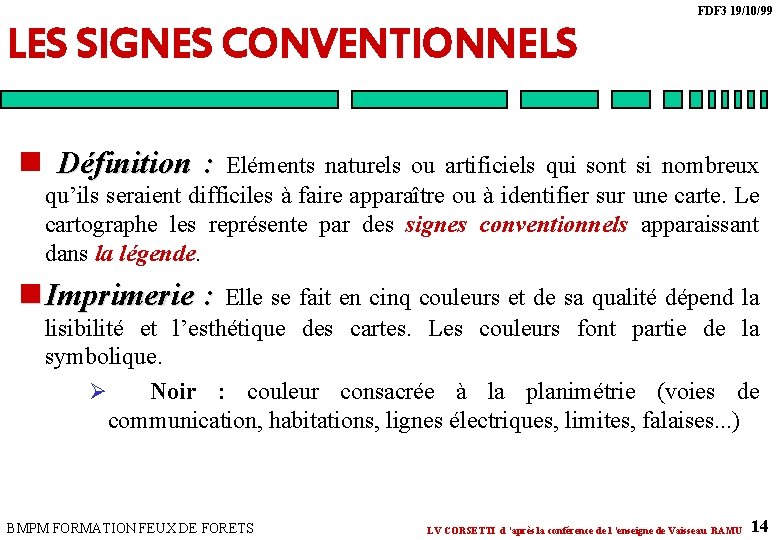

FDF 3 19/10/99 LES SIGNES CONVENTIONNELS n Définition : Eléments naturels ou artificiels qui sont si nombreux qu’ils seraient difficiles à faire apparaître ou à identifier sur une carte. Le cartographe les représente par des signes conventionnels apparaissant dans la légende. n Imprimerie : Elle se fait en cinq couleurs et de sa qualité dépend la lisibilité et l’esthétique des cartes. Les couleurs font partie de la symbolique. Ø Noir : couleur consacrée à la planimétrie (voies de communication, habitations, lignes électriques, limites, falaises. . . ) BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 14

FDF 3 19/10/99 LES SIGNES CONVENTIONNELS Ø Vert et blanc : • Vert marque la présence de végétation • Blanc à l’inverse symbolise l’absence de végétation Ø Bleu : représente l’hydrographie au sens large c’est à dire tout ce qui a un rapport plus ou moins grand avec l’eau (cours d’eau, lac, mer, citerne, glacier) Ø Orange : nivellement mais aussi interligne des routes et limites d’Etats BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 15

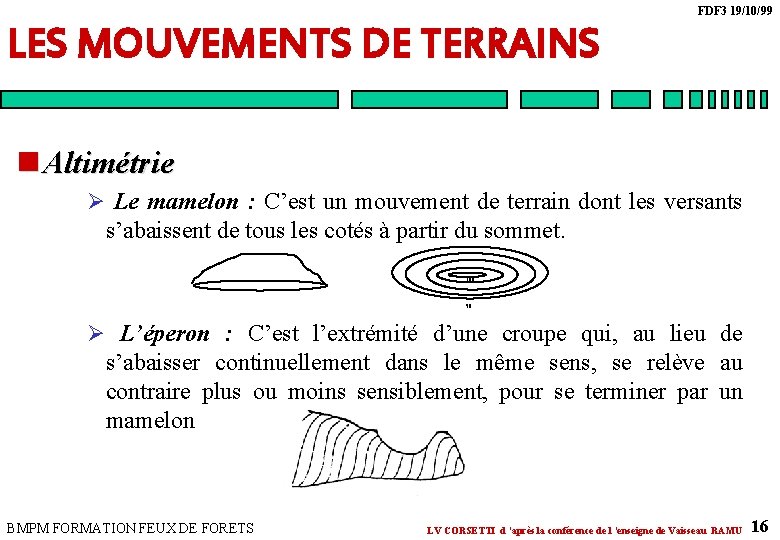

FDF 3 19/10/99 LES MOUVEMENTS DE TERRAINS n Altimétrie Ø Le mamelon : C’est un mouvement de terrain dont les versants s’abaissent de tous les cotés à partir du sommet. 100 50 Ø L’éperon : C’est l’extrémité d’une croupe qui, au lieu de s’abaisser continuellement dans le même sens, se relève au contraire plus ou moins sensiblement, pour se terminer par un mamelon BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 16

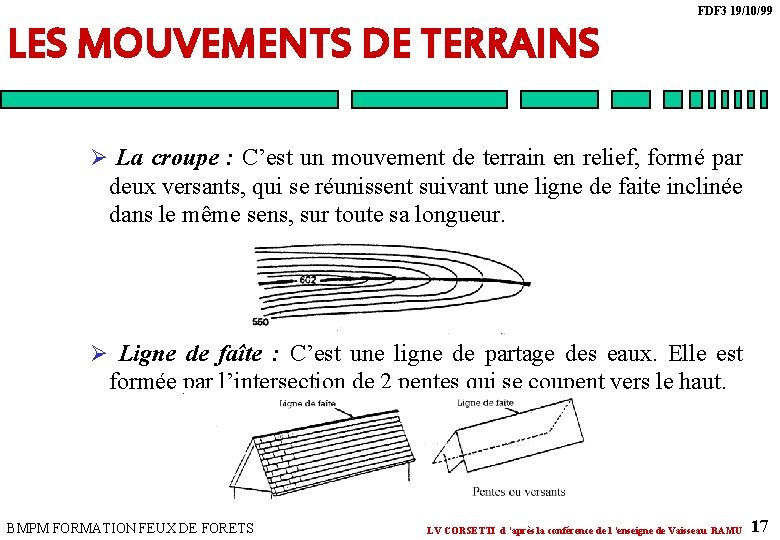

FDF 3 19/10/99 LES MOUVEMENTS DE TERRAINS Ø La croupe : C’est un mouvement de terrain en relief, formé par deux versants, qui se réunissent suivant une ligne de faite inclinée dans le même sens, sur toute sa longueur. Ø Ligne de faîte : C’est une ligne de partage des eaux. Elle est formée par l’intersection de 2 pentes qui se coupent vers le haut. BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 17

FDF 3 19/10/99 LES MOUVEMENTS DE TERRAINS n Dépression Ø Thalweg : Mot allemand qui signifie «chemin au fond de la vallée» . C’est une ligne de récupération des eaux (gouttière) Il est formé par l’intersection de pentes qui se coupent par le bas. Ø Vallée : Dépression de terrain formée de versants qui se réunissent suivant une ligne de thalweg. BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 18

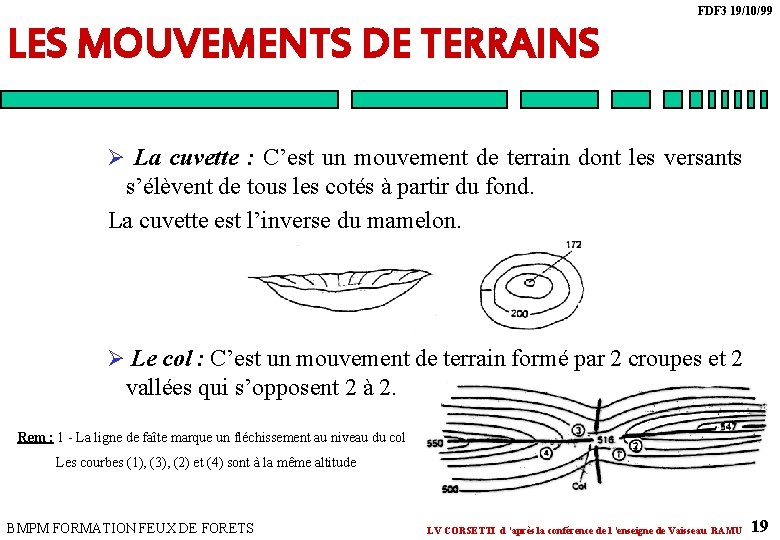

FDF 3 19/10/99 LES MOUVEMENTS DE TERRAINS Ø La cuvette : C’est un mouvement de terrain dont les versants s’élèvent de tous les cotés à partir du fond. La cuvette est l’inverse du mamelon. Ø Le col : C’est un mouvement de terrain formé par 2 croupes et 2 vallées qui s’opposent 2 à 2. Rem : 1 - La ligne de faîte marque un fléchissement au niveau du col Les courbes (1), (3), (2) et (4) sont à la même altitude BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 19

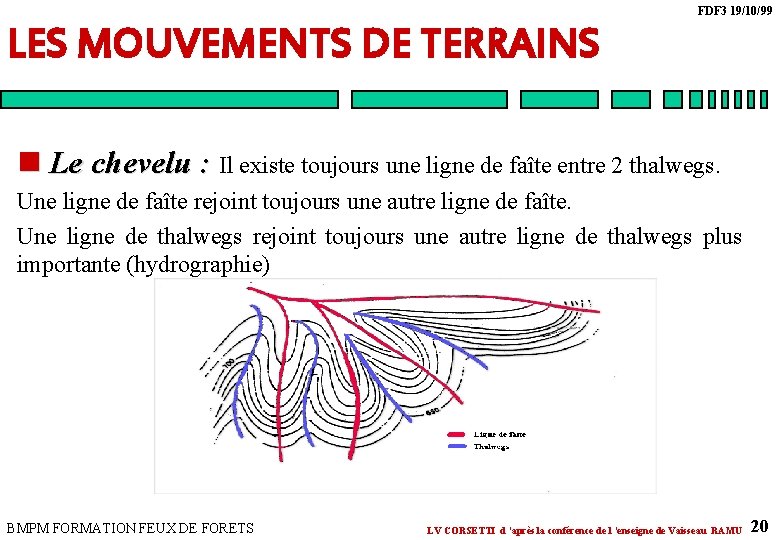

FDF 3 19/10/99 LES MOUVEMENTS DE TERRAINS n Le chevelu : : Il existe toujours une ligne de faîte entre 2 thalwegs. Une ligne de faîte rejoint toujours une autre ligne de faîte. Une ligne de thalwegs rejoint toujours une autre ligne de thalwegs plus importante (hydrographie) BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 20

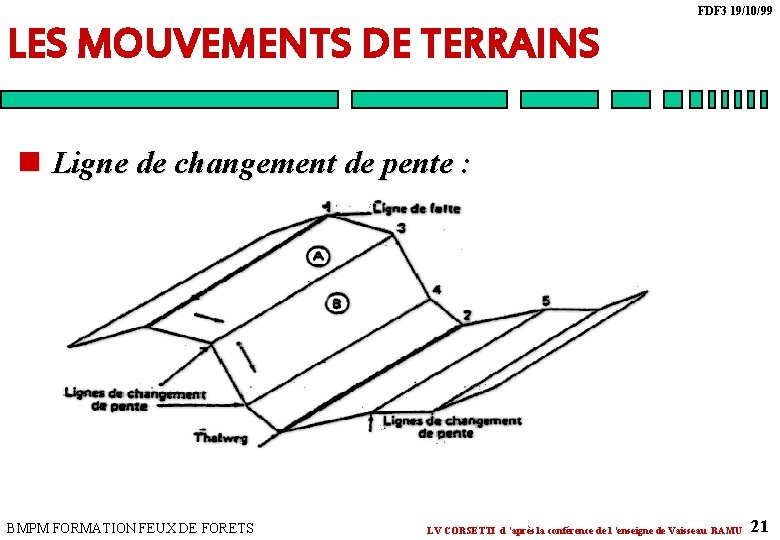

FDF 3 19/10/99 LES MOUVEMENTS DE TERRAINS n Ligne de changement de pente : : BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 21

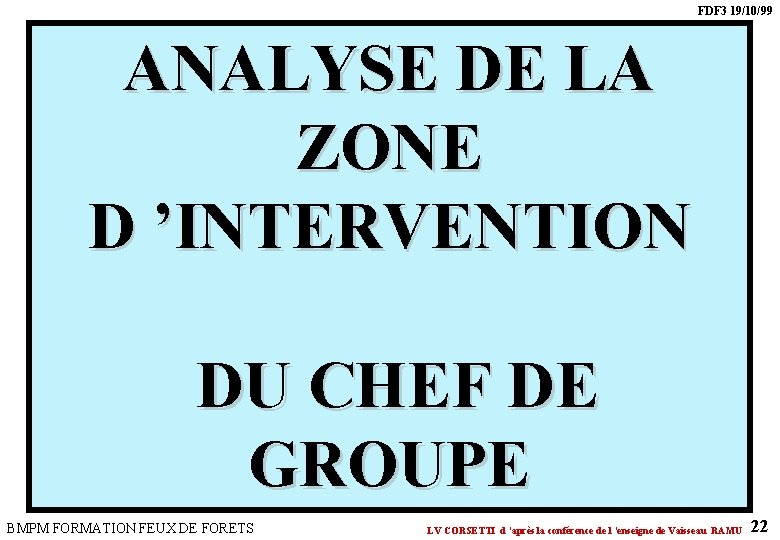

FDF 3 19/10/99 ANALYSE DE LA ZONE D ’INTERVENTION DU CHEF DE GROUPE BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 22

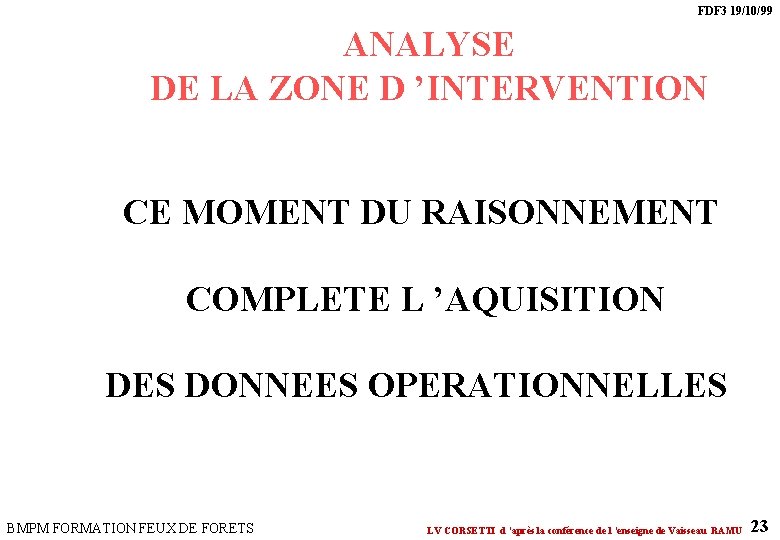

FDF 3 19/10/99 ANALYSE DE LA ZONE D ’INTERVENTION CE MOMENT DU RAISONNEMENT COMPLETE L ’AQUISITION DES DONNEES OPERATIONNELLES BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 23

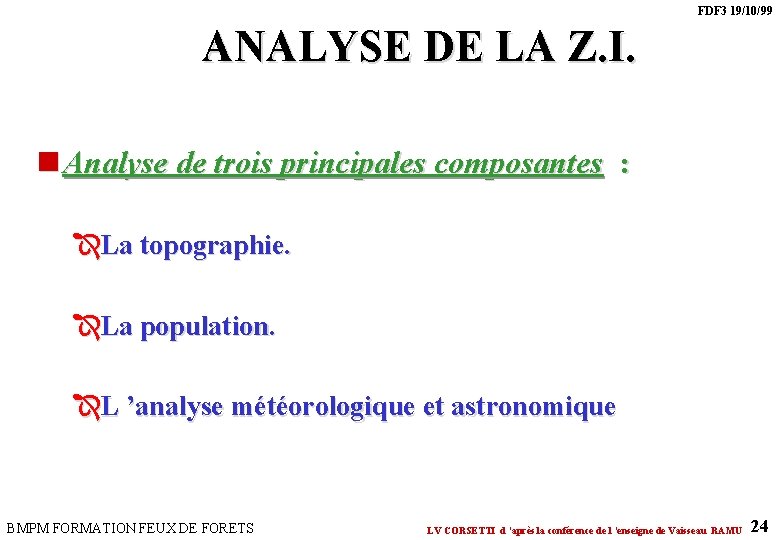

FDF 3 19/10/99 ANALYSE DE LA Z. I. n Analyse de trois principales composantes : ÎLa topographie. ÎLa population. ÎL ’analyse météorologique et astronomique BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 24

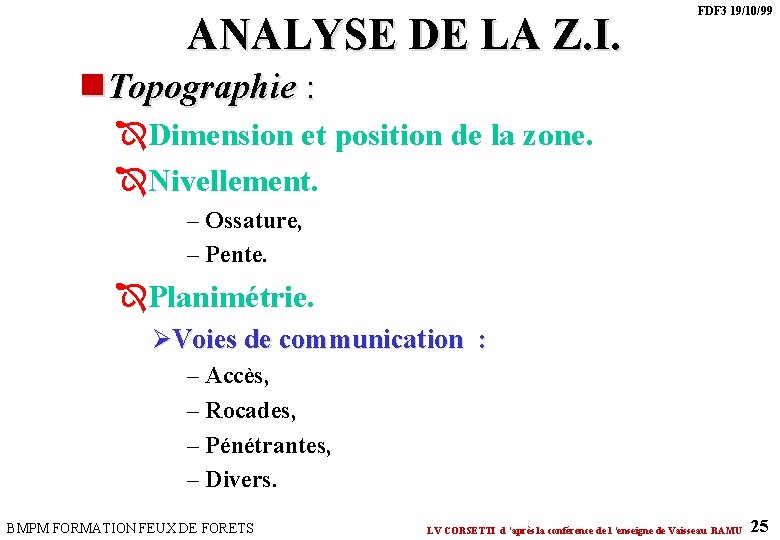

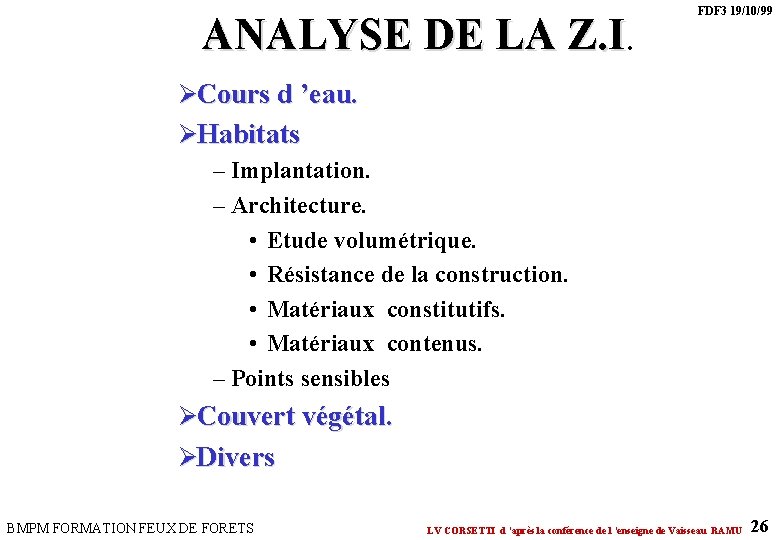

ANALYSE DE LA Z. I. FDF 3 19/10/99 n. Topographie : ÎDimension et position de la zone. ÎNivellement. – Ossature, – Pente. ÎPlanimétrie. ØVoies de communication : – Accès, – Rocades, – Pénétrantes, – Divers. BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 25

ANALYSE DE LA Z. I FDF 3 19/10/99 ØCours d ’eau. ØHabitats – Implantation. – Architecture. • Etude volumétrique. • Résistance de la construction. • Matériaux constitutifs. • Matériaux contenus. – Points sensibles ØCouvert végétal. ØDivers BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 26

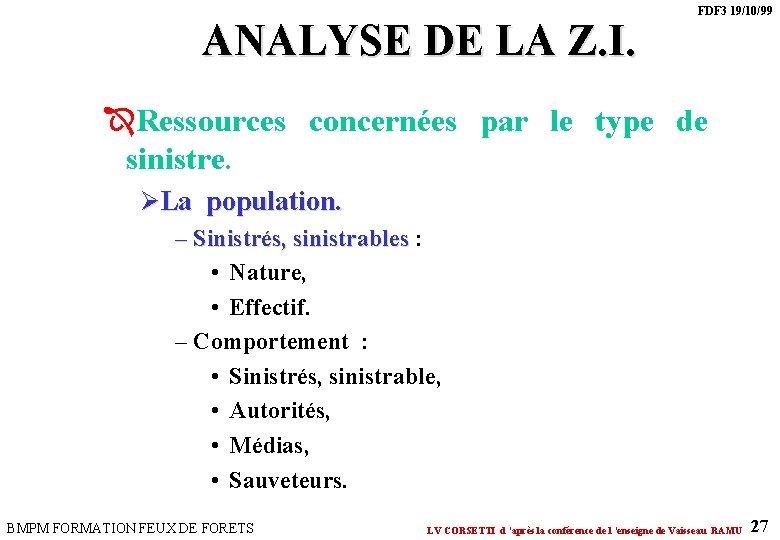

ANALYSE DE LA Z. I. FDF 3 19/10/99 ÎRessources concernées par le type de sinistre. ØLa population. – Sinistrés, sinistrables : Sinistrés, sinistrables • Nature, • Effectif. – Comportement : • Sinistrés, sinistrable, • Autorités, • Médias, • Sauveteurs. BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 27

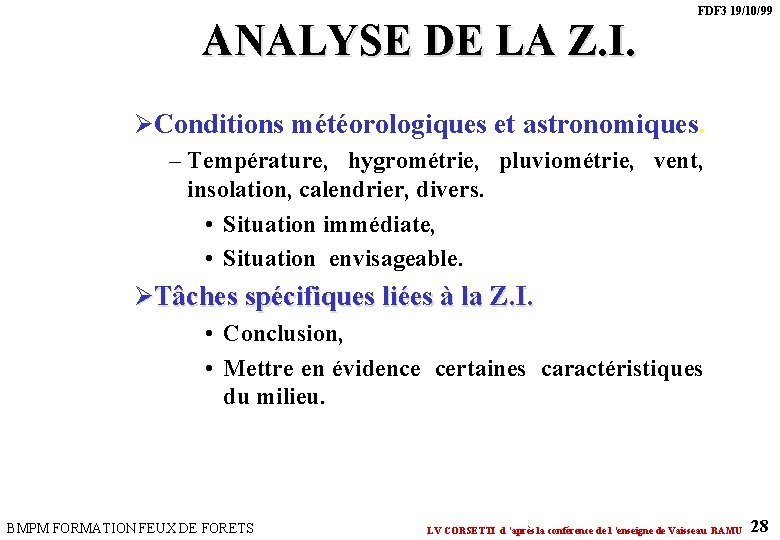

ANALYSE DE LA Z. I. FDF 3 19/10/99 ØConditions météorologiques et astronomiques. – Température, hygrométrie, pluviométrie, vent, insolation, calendrier, divers. • Situation immédiate, • Situation envisageable. ØTâches spécifiques liées à la Z. I. • Conclusion, • Mettre en évidence certaines caractéristiques du milieu. BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 28

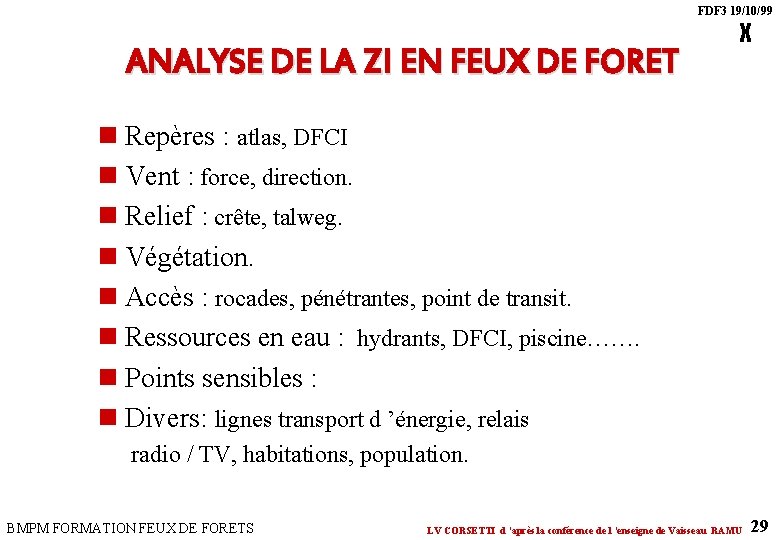

FDF 3 19/10/99 ANALYSE DE LA ZI EN FEUX DE FORET X n Repères : atlas, DFCI n Vent : force, direction. n Relief : crête, talweg. n Végétation. n Accès : rocades, pénétrantes, point de transit. n Ressources en eau : hydrants, DFCI, piscine……. n Points sensibles : n Divers: lignes transport d ’énergie, relais radio / TV, habitations, population. BMPM FORMATION FEUX DE FORETS LV CORSETTI d ’après la conférence de l ’enseigne de Vaisseau RAMU 29
