CARTE TOPOGRAPHIQUE

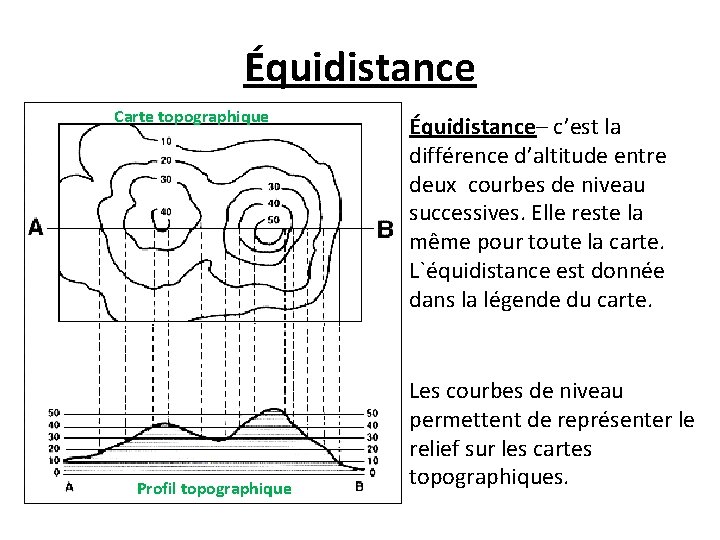

Équidistance Carte topographique Profil topographique Équidistance– c’est la différence d’altitude entre deux courbes de niveau successives. Elle reste la même pour toute la carte. L`équidistance est donnée dans la légende du carte. Les courbes de niveau permettent de représenter le relief sur les cartes topographiques.

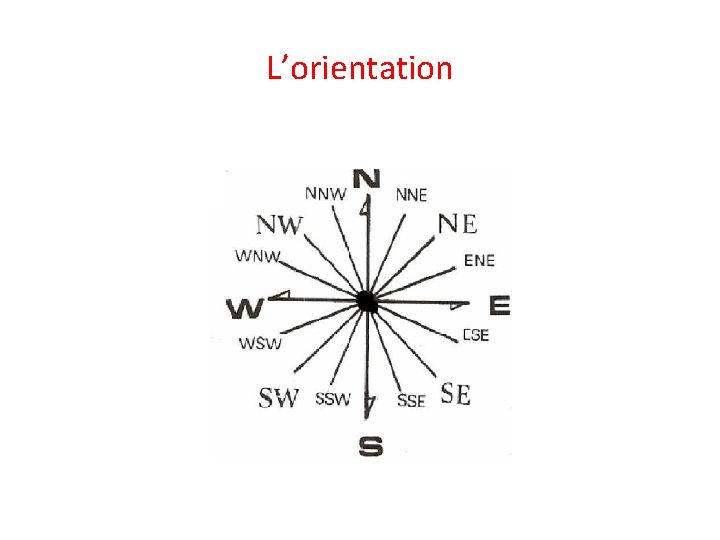

L’orientation

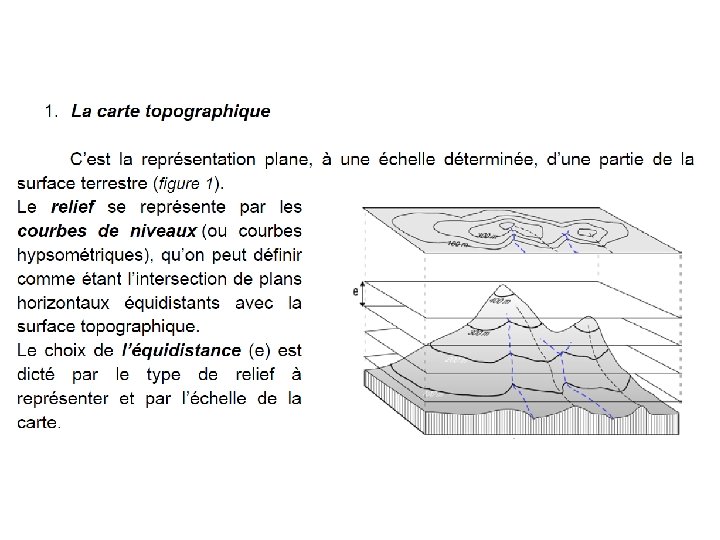

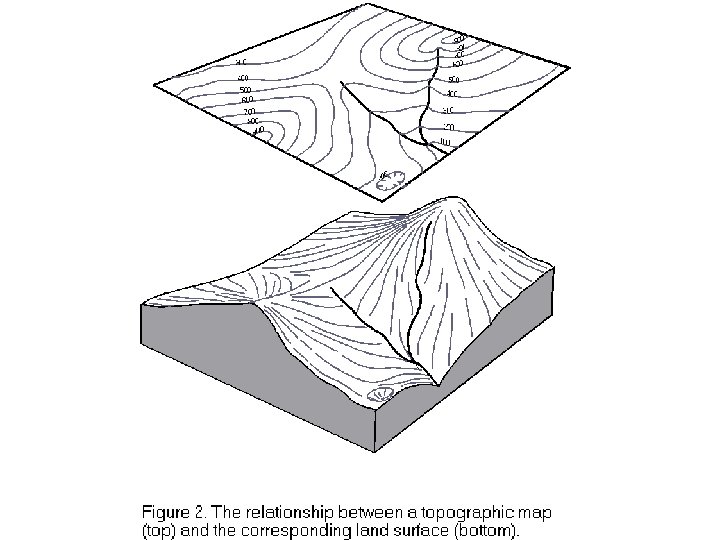

Courbe de niveau– est une ligne qui relie les points qui ont la même altitude. Vue arienne relief

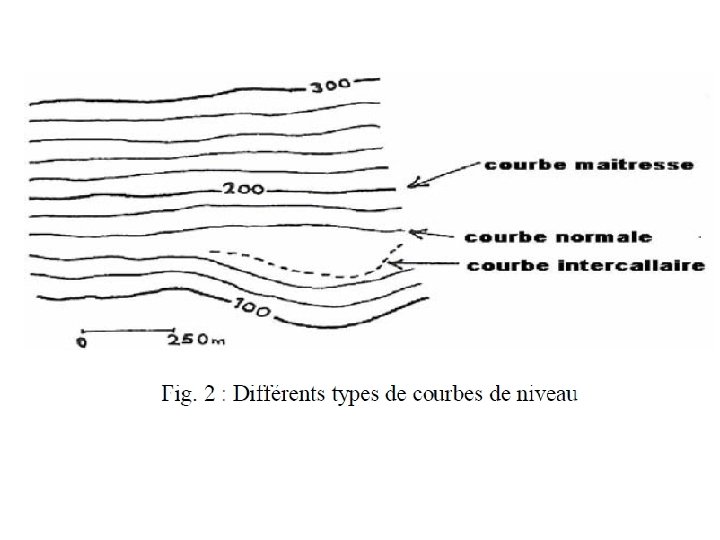

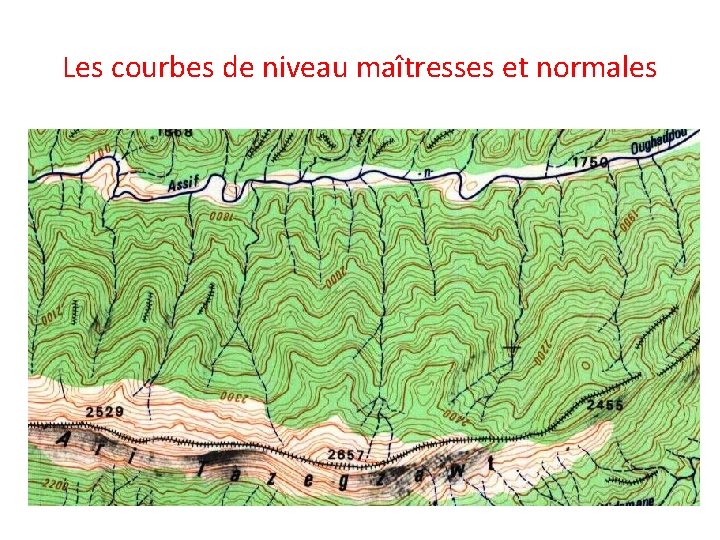

Les courbes de niveau maîtresses et normales
Équidistance Carte topographique Profil topographique Équidistance– c’est la différence d’altitude entre deux courbes de niveau successives. Elle reste la même pour toute la carte. L`équidistance est donnée dans la légende du carte. Les courbes de niveau permettent de représenter le relief sur les cartes topographiques.

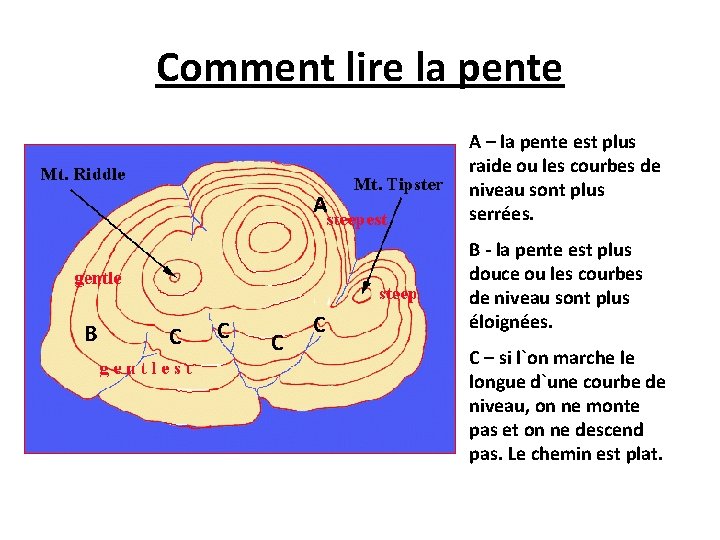

Comment lire la pente B C C C A A – la pente est plus raide ou les courbes de niveau sont plus serrées. C B - la pente est plus douce ou les courbes de niveau sont plus éloignées. C – si l`on marche le longue d`une courbe de niveau, on ne monte pas et on ne descend pas. Le chemin est plat.
Comment lire la pente Vue arienne relief A B A C C B C C C A – courbes de niveau serrées A- pente plus raide B – courbes de niveau s`éloignées B – pente plus douce C – suivre une courbe de niveau C – chemin plat C
Hauteur d’un point · Carte topographique Point côté - c'est le hauteur exacte de la terre en un point donné. 14 Le cercle rouge indique une Hauteur du point. (14) Profil topographique

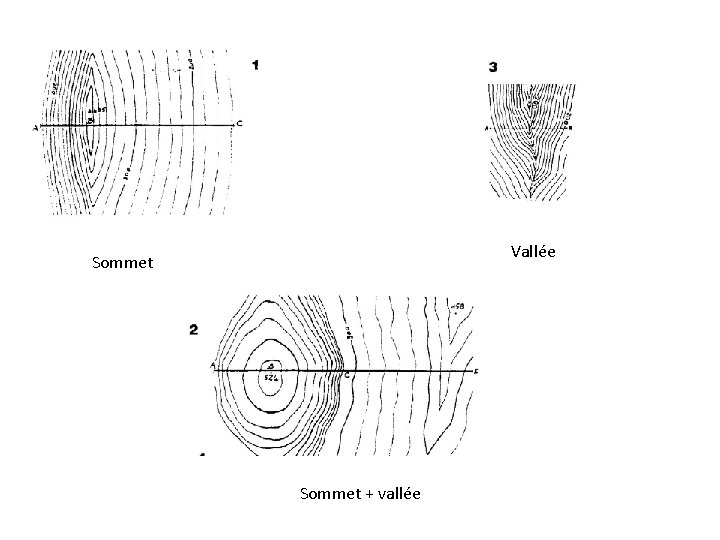

Vallée Sommet + vallée

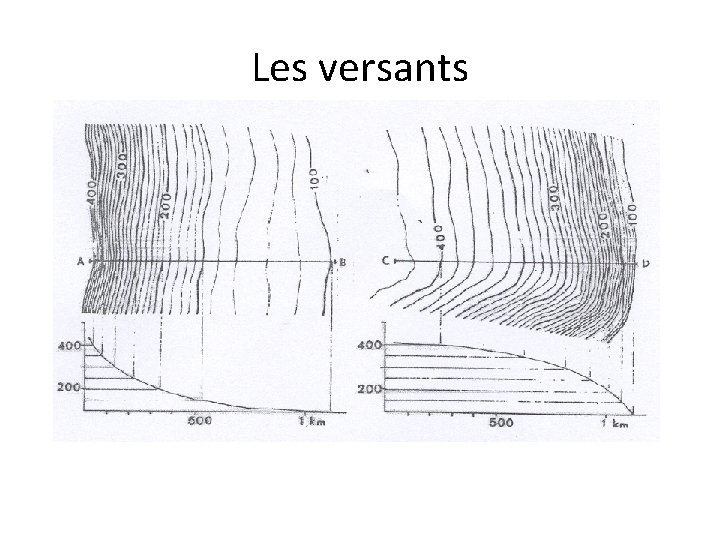

Les versants
Les versants
Les courbes de niveau maîtresses et normales
Sommet Vallée Sommet
