Formation COD 1 GFOR 2019 Service dpartemental dincendie

Formation COD 1 GFOR 2019 Service départemental d’incendie et de secours du Puy-de-Dôme

LA POMPE COD 1 Quel organe sur un engin d’ incendie, permet « d’envoyer » l’eau en pression à la lance ? Service départemental d’incendie et de secours du Puy-de-Dôme

La pompe ! LA POMPE COD 1 Service départemental d’incendie et de secours du Puy-de-Dôme

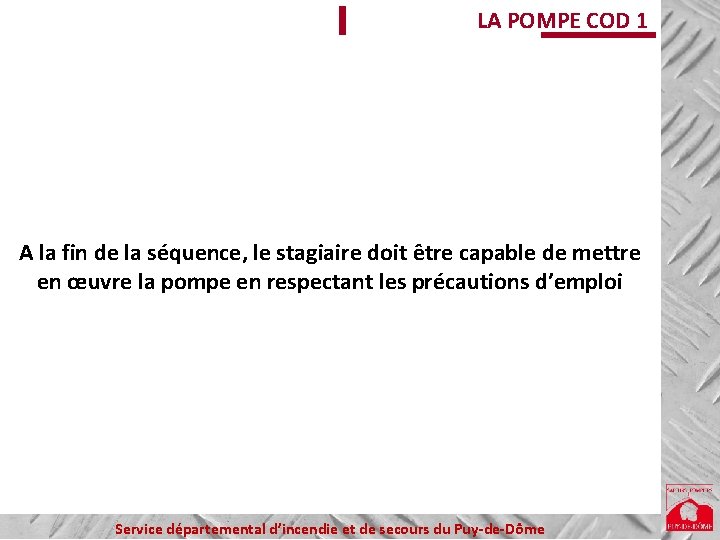

LA POMPE COD 1 A la fin de la séquence, le stagiaire doit être capable de mettre en œuvre la pompe en respectant les précautions d’emploi Service départemental d’incendie et de secours du Puy-de-Dôme

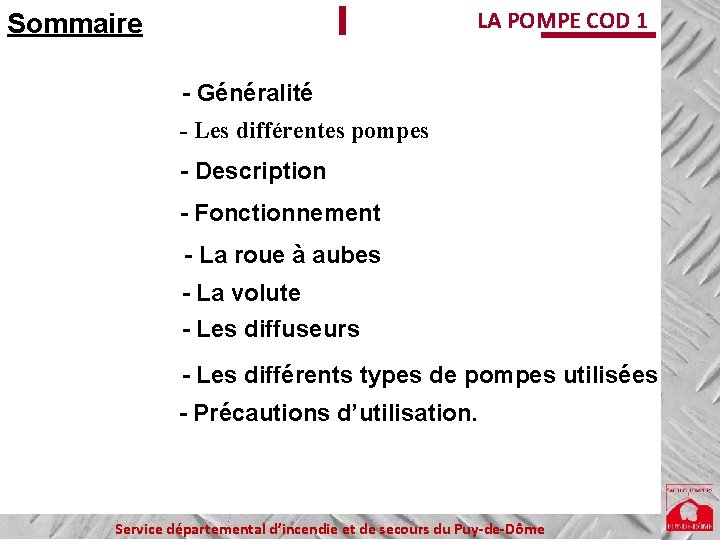

LA POMPE COD 1 Sommaire - Généralité - Les différentes pompes - Description - Fonctionnement - La roue à aubes - La volute - Les diffuseurs - Les différents types de pompes utilisées - Précautions d’utilisation. Service départemental d’incendie et de secours du Puy-de-Dôme

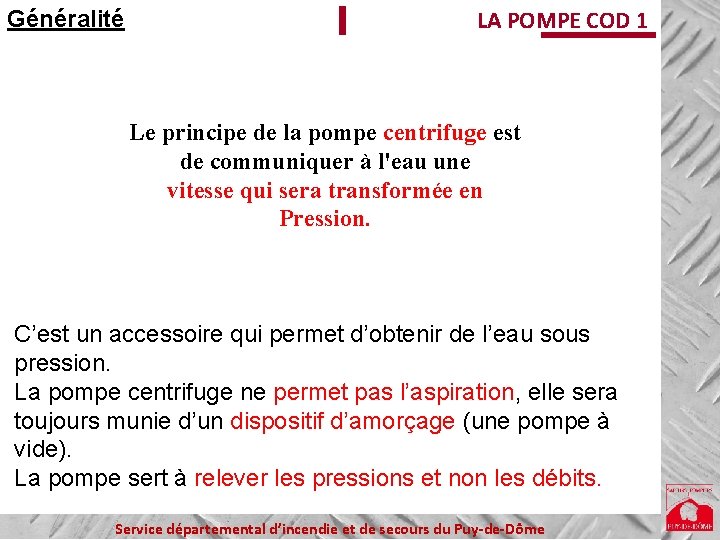

Généralité LA POMPE COD 1 Le principe de la pompe centrifuge est de communiquer à l'eau une vitesse qui sera transformée en Pression. C’est un accessoire qui permet d’obtenir de l’eau sous pression. La pompe centrifuge ne permet pas l’aspiration, elle sera toujours munie d’un dispositif d’amorçage (une pompe à vide). La pompe sert à relever les pressions et non les débits. Service départemental d’incendie et de secours du Puy-de-Dôme

LA POMPE COD 1 Les différentes pompes Pompes volumétriques Pompe centrifuge Pompes à piston à engrenage -Haute pression -Débit moyen -Haute pression -Débit faible - Débit important - Haute et basse pression Service départemental d’incendie et de secours du Puy-de-Dôme

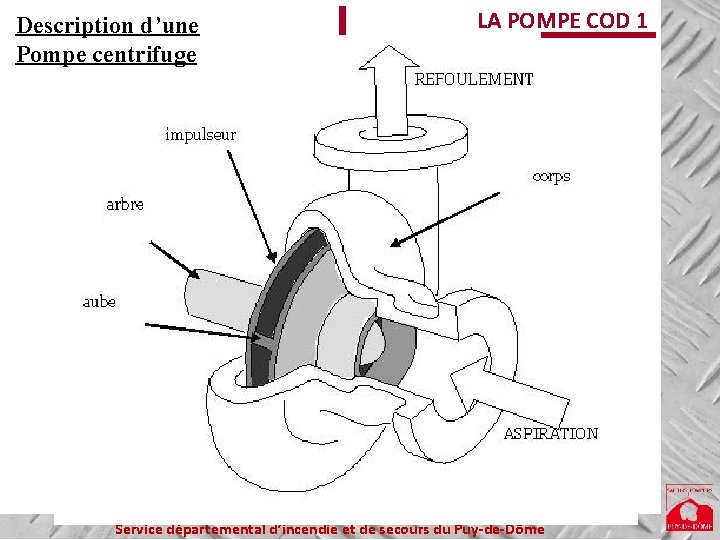

Description d’une Pompe centrifuge LA POMPE COD 1 Service départemental d’incendie et de secours du Puy-de-Dôme

La roue à aubes Les diffuseurs LA POMPE COD 1 Sdis 63 Service départemental d’incendie et de secours du Puy-de-Dôme

Description d’une Pompe centrifuge LA POMPE COD 1 axe de centrage Service départemental d’incendie et de secours du Puy-de-Dôme

LA POMPE COD 1 La volute à trois buts: - canaliser l'eau vers la sortie de la pompe. - réduire les turbulences. - réduire la vitesse de l'eau. Service départemental d’incendie et de secours du Puy-de-Dôme

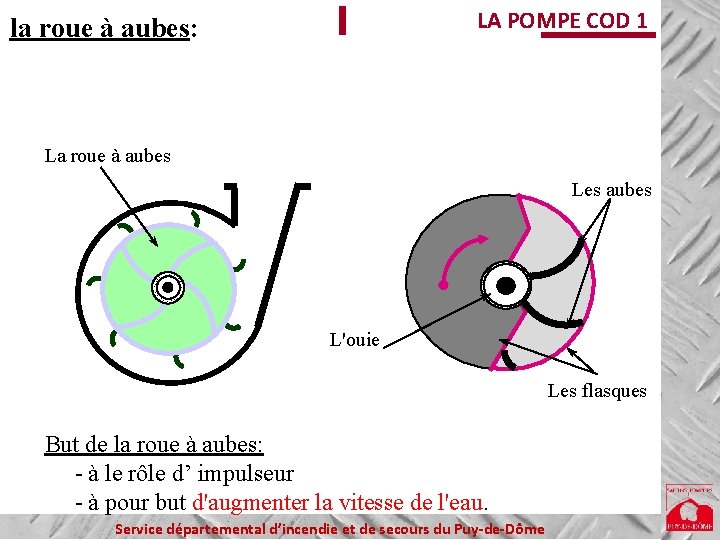

LA POMPE COD 1 la roue à aubes: La roue à aubes Les aubes L'ouie Les flasques But de la roue à aubes: - à le rôle d’ impulseur - à pour but d'augmenter la vitesse de l'eau. Service départemental d’incendie et de secours du Puy-de-Dôme

Fonctionnement : LA POMPE COD 1 L’impulseur : -Tourne à grande vitesse sur son axe -L’eau pénètre axialement par l’ouïe -Projette l’eau vers la périphérie grâce à la force centrifuge -L’éjection de l’eau crée une légère dépression permettant à l’eau de l’extérieur d’entrer dans la pompe Service départemental d’incendie et de secours du Puy-de-Dôme

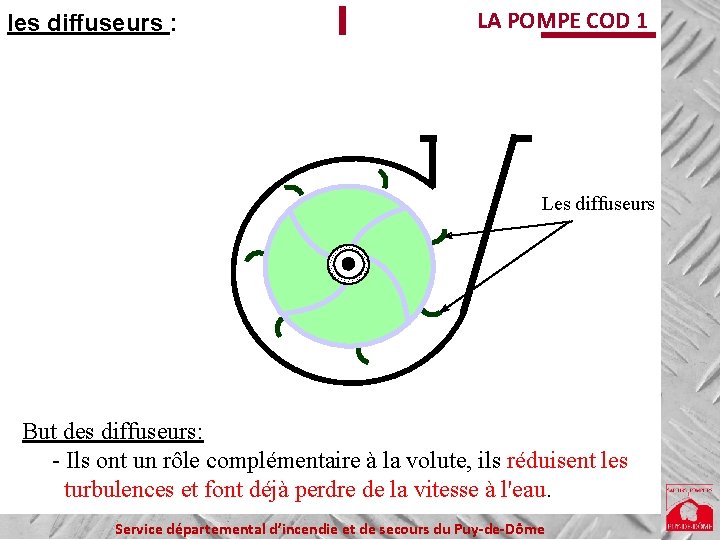

les diffuseurs : LA POMPE COD 1 Les diffuseurs But des diffuseurs: - Ils ont un rôle complémentaire à la volute, ils réduisent les turbulences et font déjà perdre de la vitesse à l'eau. Service départemental d’incendie et de secours du Puy-de-Dôme

LA POMPE COD 1 Le diffuseur : N’existe pas sur toutes les pompes Il a un rôle complémentaire à la volute Il réduit les turbulences et fait perdre de la vitesse à l’eau Il est indispensable lorsqu’il s’agit d’une pompe multicellulaire Service départemental d’incendie et de secours du Puy-de-Dôme

Principe de rotation LA POMPE COD 1 Service départemental d’incendie et de secours du Puy-de-Dôme

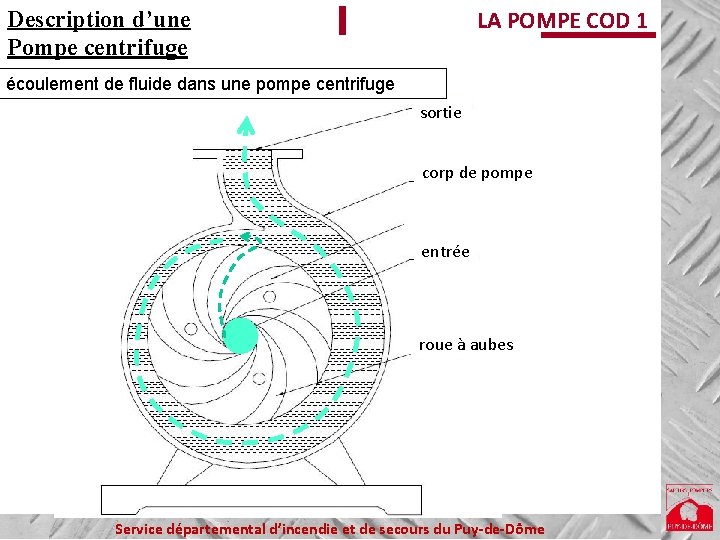

Description d’une Pompe centrifuge LA POMPE COD 1 écoulement de fluide dans une pompe centrifuge sortie corp de pompe entrée roue à aubes Service départemental d’incendie et de secours du Puy-de-Dôme

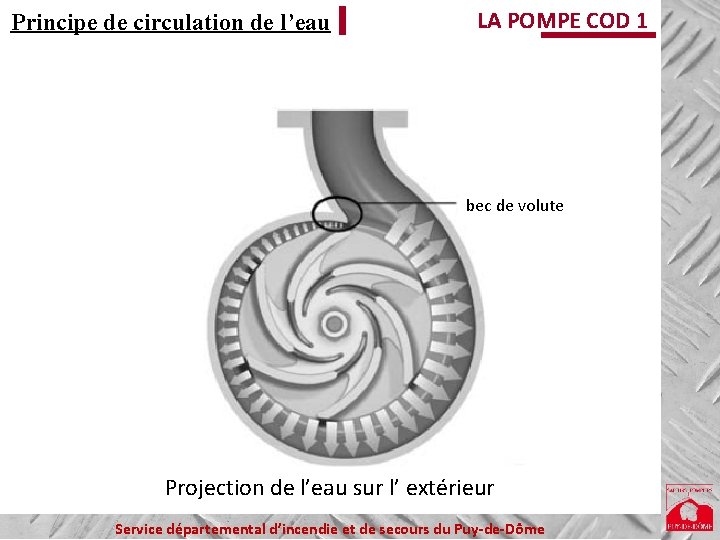

Principe de circulation de l’eau LA POMPE COD 1 bec de volute Projection de l’eau sur l’ extérieur Service départemental d’incendie et de secours du Puy-de-Dôme

Principe de fonctionement LA POMPE COD 1 Z Z Z 1 2 3 L’eau arrive de l’orifice d’alimentation par l’ouïe et pénètre dans les aubes. La roue à aubes en rotation Heurtant alors les diffuseurs, rapide permet la projection point de transformation de de cette eau en périphérie. l’énergie cinétique en énergie de pression, elle s’échappe de la cellule par le collecteur de refoulement. Service départemental d’incendie et de secours du Puy-de-Dôme

LA POMPE COD 1 Evolution de la pression au passage des différents constituants d'une pompe centrifuge: e ess vit ouie me nte aug impulseur vite sse ion s s re p dim inu e Volute En conclusion, la pompe centrifuge est un appareil hydraulique qui augmente la pression de la veine liquide qui la traverse. Service départemental d’incendie et de secours du Puy-de-Dôme

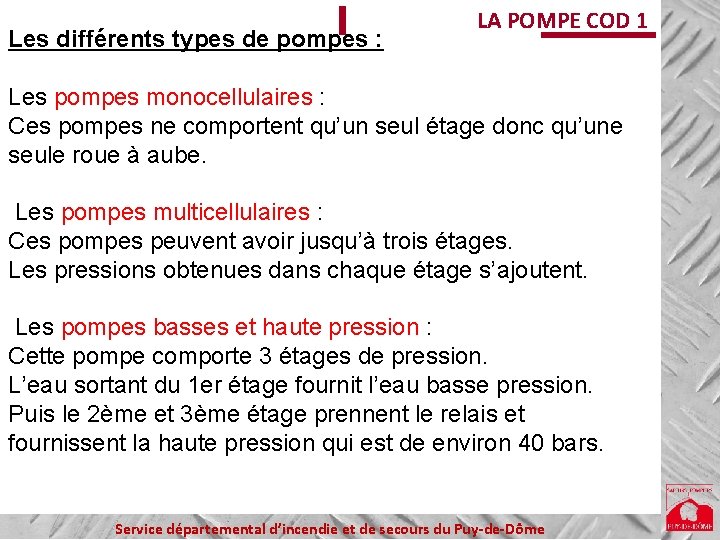

Les différents types de pompes : LA POMPE COD 1 Les pompes monocellulaires : Ces pompes ne comportent qu’un seul étage donc qu’une seule roue à aube. Les pompes multicellulaires : Ces pompes peuvent avoir jusqu’à trois étages. Les pressions obtenues dans chaque étage s’ajoutent. Les pompes basses et haute pression : Cette pompe comporte 3 étages de pression. L’eau sortant du 1 er étage fournit l’eau basse pression. Puis le 2ème et 3ème étage prennent le relais et fournissent la haute pression qui est de environ 40 bars. Service départemental d’incendie et de secours du Puy-de-Dôme

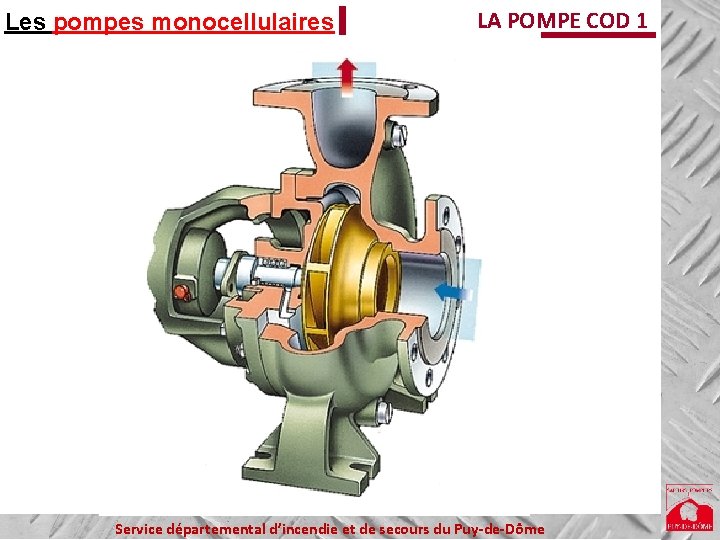

Les pompes monocellulaires LA POMPE COD 1 Service départemental d’incendie et de secours du Puy-de-Dôme

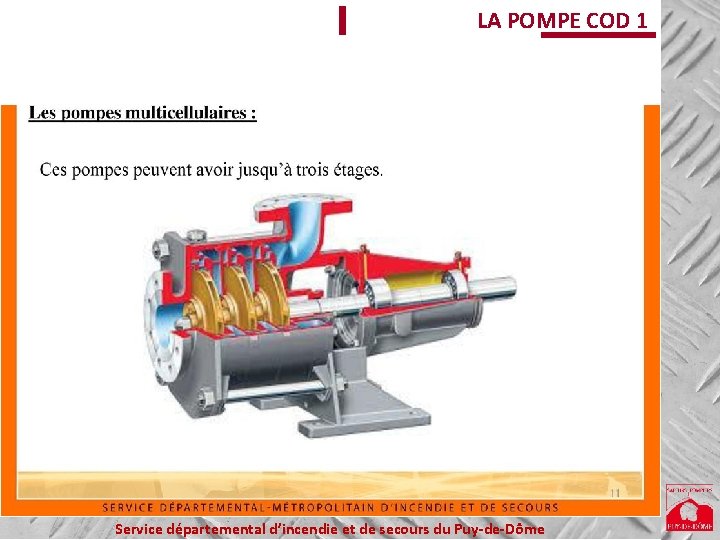

LA POMPE COD 1 Service départemental d’incendie et de secours du Puy-de-Dôme

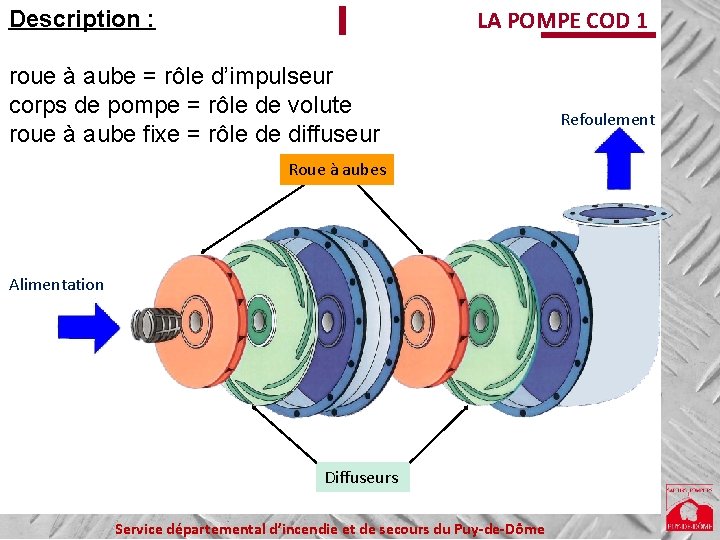

Description : LA POMPE COD 1 roue à aube = rôle d’impulseur corps de pompe = rôle de volute roue à aube fixe = rôle de diffuseur Roue à aubes Alimentation Diffuseurs Service départemental d’incendie et de secours du Puy-de-Dôme Refoulement

Les pompes basses et haute pression LA POMPE COD 1 Service départemental d’incendie et de secours du Puy-de-Dôme

Les pompes basses et haute pression LA POMPE COD 1 Service départemental d’incendie et de secours du Puy-de-Dôme

le refroidissement d’une pompe (engin pompe) : LA POMPE COD 1 Un moteur ou une pièce en mouvement insuffisamment refroidi, s’échauffe, ce qui peut provoquer de graves incidents mécaniques. La température va s’élever aux alentours de 70° à 80°. Pour que le refroidissement soit convenable il faut une pression de refoulement de 2 à 3 bars au minimum. Service départemental d’incendie et de secours du Puy-de-Dôme

le refroidissement d’une pompe (engin pompe) : LA POMPE COD 1 Ce refroidissement peut se faire soit par : circuit ouvert = REFOULEMENT circuit fermé = SAUTERELLE Cas particulier de la MPR : le refroidissement de la pompe peut se faire de deux manières : par circuit ouvert = REFOULEMENT par circuit fermé = SORTIE BASSE DE POMPE Service départemental d’incendie et de secours du Puy-de-Dôme

Phénomène de cavitation LA POMPE COD 1 Définition : Il y a cavitation lorsque le débit demandé en sortie de pompe est supérieur à celui amené en entrée de pompe. Service départemental d’incendie et de secours du Puy-de-Dôme

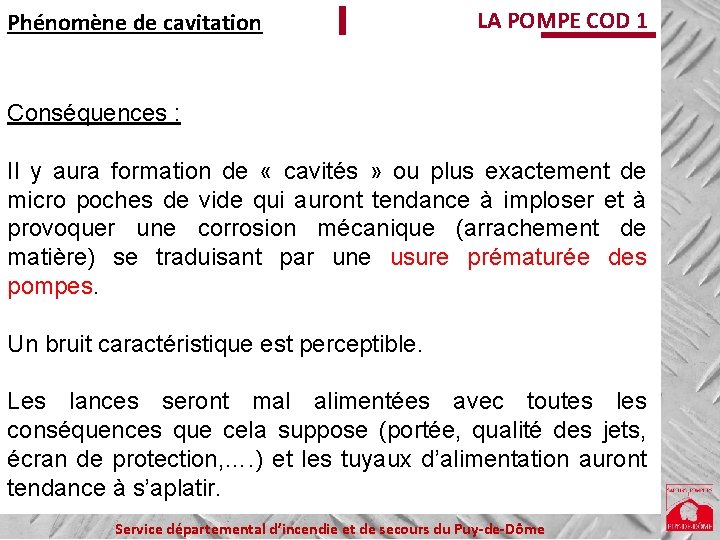

Phénomène de cavitation LA POMPE COD 1 Conséquences : Il y aura formation de « cavités » ou plus exactement de micro poches de vide qui auront tendance à imploser et à provoquer une corrosion mécanique (arrachement de matière) se traduisant par une usure prématurée des pompes. Un bruit caractéristique est perceptible. Les lances seront mal alimentées avec toutes les conséquences que cela suppose (portée, qualité des jets, écran de protection, …. ) et les tuyaux d’alimentation auront tendance à s’aplatir. Service départemental d’incendie et de secours du Puy-de-Dôme

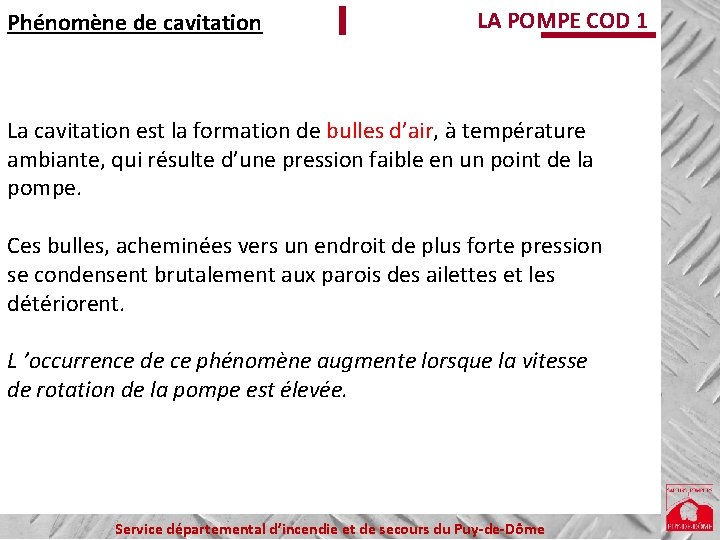

Phénomène de cavitation LA POMPE COD 1 La cavitation est la formation de bulles d’air, à température ambiante, qui résulte d’une pression faible en un point de la pompe. Ces bulles, acheminées vers un endroit de plus forte pression se condensent brutalement aux parois des ailettes et les détériorent. L ’occurrence de ce phénomène augmente lorsque la vitesse de rotation de la pompe est élevée. Service départemental d’incendie et de secours du Puy-de-Dôme

Phénomène de cavitation LA POMPE COD 1 pression de vapeur saturée mécanisme de cavitation et dommages en résultant lorsque la pression du condensat tombe sous une pression de vapeur saturée, des cavités de vapeur entraînent une rotation instable de la roue, une diminution de l'efficacité de pompage et des oscillations irrégulières de la pompe. Ces cavités de vapeur peuvent se condenser et imploser soudainement, endommageant ainsi la roue et le corps de pompe. Service départemental d’incendie et de secours du Puy-de-Dôme

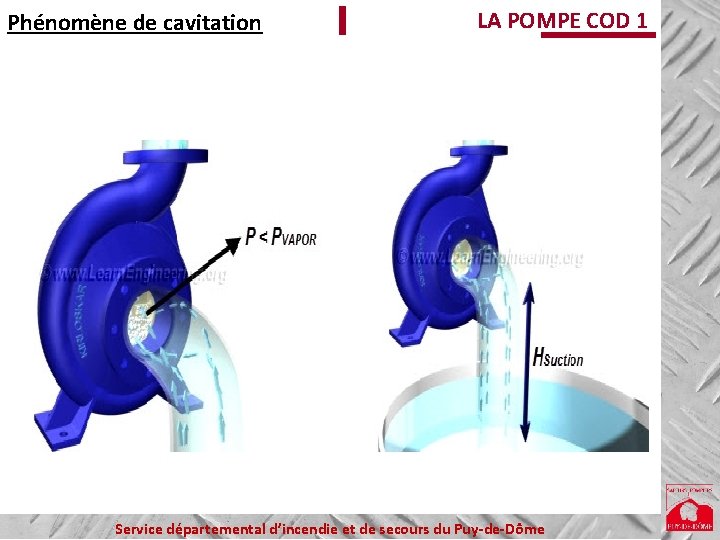

Phénomène de cavitation LA POMPE COD 1 Service départemental d’incendie et de secours du Puy-de-Dôme

Phénomène de cavitation LA POMPE COD 1 Service départemental d’incendie et de secours du Puy-de-Dôme

Phénomène de cavitation LA POMPE COD 1 Conduite à tenir : -Réduire les débits et pression de refoulement -Augmenter l’alimentation de l’engin grâce à une deuxième ligne -Réduire les débits des LDV au strict nécessaire. Service départemental d’incendie et de secours du Puy-de-Dôme

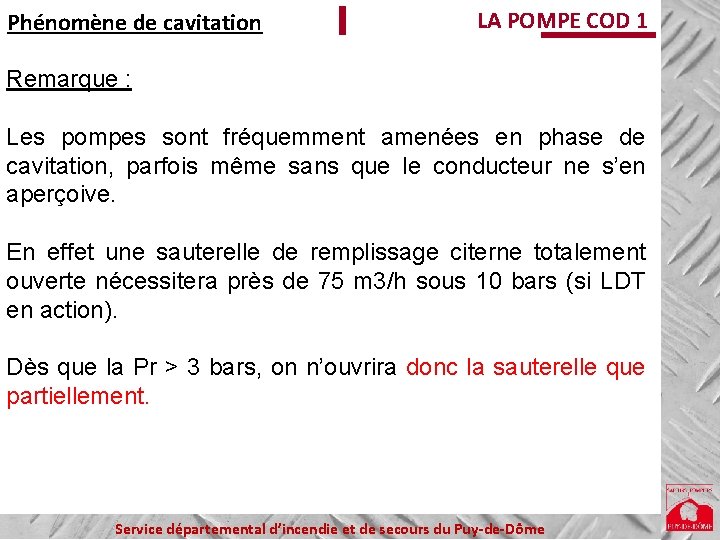

Phénomène de cavitation LA POMPE COD 1 Remarque : Les pompes sont fréquemment amenées en phase de cavitation, parfois même sans que le conducteur ne s’en aperçoive. En effet une sauterelle de remplissage citerne totalement ouverte nécessitera près de 75 m 3/h sous 10 bars (si LDT en action). Dès que la Pr > 3 bars, on n’ouvrira donc la sauterelle que partiellement. Service départemental d’incendie et de secours du Puy-de-Dôme

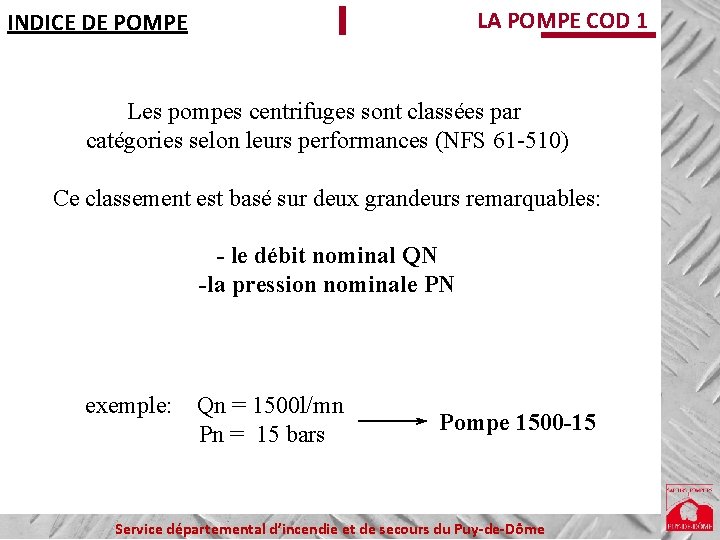

LA POMPE COD 1 INDICE DE POMPE Les pompes centrifuges sont classées par catégories selon leurs performances (NFS 61 -510) Ce classement est basé sur deux grandeurs remarquables: - le débit nominal QN -la pression nominale PN exemple: Qn = 1500 l/mn Pn = 15 bars Pompe 1500 -15 Service départemental d’incendie et de secours du Puy-de-Dôme

Modes d’alimentation LA POMPE COD 1 Les pompes centrifuges équipant les véhicules d’incendie sont alimentés soit : -Par citerne s’il s’agit d’un porteur d’eau -Par BI ou PI, ou avec un engin en relais. Dans ce cas il y aura une pression d’alimentation. -En aspiration dans un plan d’eau. Service départemental d’incendie et de secours du Puy-de-Dôme

Modes d’alimentation : LA POMPE COD 1 - alimentation sur citerne - alimentation sur réseau - alimentation sur nappe d ’eau Service départemental d’incendie et de secours du Puy-de-Dôme

LA POMPE COD 1 - Pression maximum d’alimentation 8 Bars, attention aux alimentations sur réseaux sur-pressés. - Toujours baisser la pression de refoulement au minimum avant de faire une bascule d’alimentation. - Savoir faire un remplissage de la citerne (Pression maximum 4 Bars ). - Ne jamais faire tourner la pompe à sec. Service départemental d’incendie et de secours du Puy-de-Dôme

Pompe hors gel LA POMPE COD 1 Précautions d’utilisation des pompes : Dès lors que la température extérieure passe sous la barre des 0°C, il faut mettre les fourgons hors gel afin de les garder opérationnels, et faire preuve d’une vigilance accrue sur intervention. Service départemental d’incendie et de secours du Puy-de-Dôme

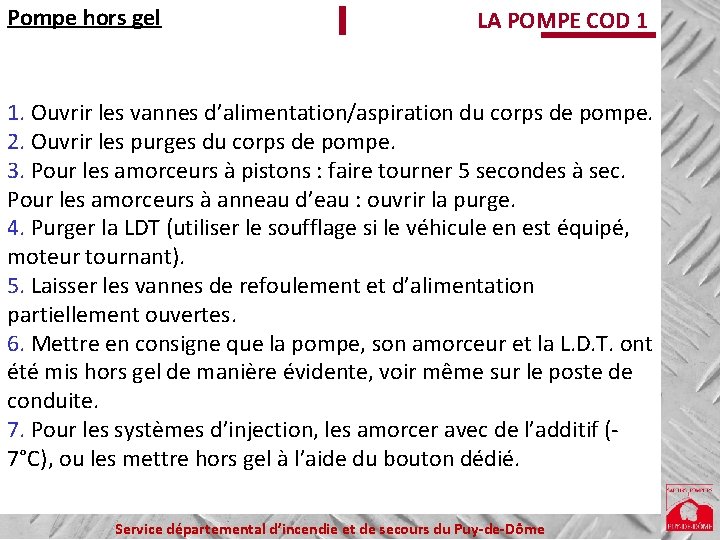

Pompe hors gel LA POMPE COD 1 1. Ouvrir les vannes d’alimentation/aspiration du corps de pompe. 2. Ouvrir les purges du corps de pompe. 3. Pour les amorceurs à pistons : faire tourner 5 secondes à sec. Pour les amorceurs à anneau d’eau : ouvrir la purge. 4. Purger la LDT (utiliser le soufflage si le véhicule en est équipé, moteur tournant). 5. Laisser les vannes de refoulement et d’alimentation partiellement ouvertes. 6. Mettre en consigne que la pompe, son amorceur et la L. D. T. ont été mis hors gel de manière évidente, voir même sur le poste de conduite. 7. Pour les systèmes d’injection, les amorcer avec de l’additif (7°C), ou les mettre hors gel à l’aide du bouton dédié. Service départemental d’incendie et de secours du Puy-de-Dôme

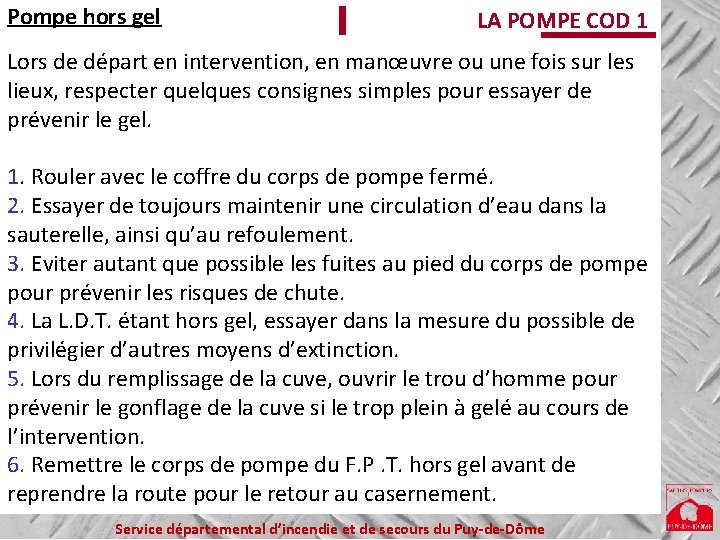

Pompe hors gel LA POMPE COD 1 Lors de départ en intervention, en manœuvre ou une fois sur les lieux, respecter quelques consignes simples pour essayer de prévenir le gel. 1. Rouler avec le coffre du corps de pompe fermé. 2. Essayer de toujours maintenir une circulation d’eau dans la sauterelle, ainsi qu’au refoulement. 3. Eviter autant que possible les fuites au pied du corps de pompe pour prévenir les risques de chute. 4. La L. D. T. étant hors gel, essayer dans la mesure du possible de privilégier d’autres moyens d’extinction. 5. Lors du remplissage de la cuve, ouvrir le trou d’homme pour prévenir le gonflage de la cuve si le trop plein à gelé au cours de l’intervention. 6. Remettre le corps de pompe du F. P. T. hors gel avant de reprendre la route pour le retour au casernement. Service départemental d’incendie et de secours du Puy-de-Dôme

Formation COD 1 GFOR 2019 Fin Service départemental d’incendie et de secours du Puy-de-Dôme
