Langage de Spcification dInterfaces Spcifications des IHM laide
- Slides: 171
Langage de Spécification d'Interfaces (Spécifications des IHM à l'aide d'états) A l'attention des étudiants de l'ESIL-Info. Auteur : Laurent Henocque mis à jour en Février 2008
Licence Creative Commons Cette création est mise à disposition selon le Contrat Paternité-Partage des Conditions Initiales à l'Identique 2. 0 France disponible en ligne http: //creativecommons. org/licenses/bysa/2. 0/fr/ ou par courrier postal à Creative Commons, 559 Nathan Abbott Way, Stanford, California 94305, USA.
Situation • Aucun langage dédié n'existe pour la spécification • • homme machine Les interfaces homme machine sont essentiellement spécifiées par prototypage Cette approche n'offre aucun secours dans le cas de grands projets comportant des dizaines ou des centaines d'écrans • Il existe un réel besoin de support pour la spécification des IHM
Cas du Prototypage • Un prototype peut être présenté au client et validé. • Le prototype montre que ce qui est développé est • compatible avec le besoin Le prototype ne peut pas illustrer des OBJECTIFS de développement - d'ergonomie notamment. • Il manque alors un langage pour décrire CE QUE l'on veut implanter, avant de le faire effectivement.
Rendre une spécification d'IHM exécutable • Il est possible de développer une bibliothèque logicielle permettant de rendre exécutables des spécifications d'états • Cela a été réalisé deux fois au moins : dans le produit Ilog Views, après un premier projet appelé Open Side – Open Side (1991) : le langage des contextes, intégré au langage WIZ. – Ilog Views (1995) : intégration d'une API de gestion d'états dans l'outil ILOG Views – Aujourd’hui “Java. States”
ISL = Interface State Language • un langage pour décrire la dynamique des interfaces • • homme machine. ISL est fondé sur une extension du langage de spécification d'états défini par la méthode UML ISL peut être rendu exécutable - mais peut être utilisé comme un langage
La dynamique "interne" des IHM • ISL décrit la dynamique interne des interfaces: • Les actions et changements qui n'appellent pas des fonctions externes, mais sont limitées à l'interface elle même • Par exemple, une interface cache ou dévoile fréquemment des fenêtres, change l'aspect de boutons, positionne ou enlève des callbacks sur des objets
Transitions • En ISL, une interface est décrite par ses états possibles • La dynamique interne est définie par des changements d'états, appelés transitions • Ces transitions d'état sont causées par des callbacks appliqués statiquement aux objets de l'interface • La fraction de la dynamique de l'interface qui relève de changements d'états est ainsi décrite de façon statique
Bénéfices attendus • la spécification exacte de l'interface, en garantissant l'absence de défauts d'aspects • le support d'abstractions utiles lors de projets réalisés en équipe • accroître la dynamique et les qualités ergonomiques d'une interface à moindre coût • automatiser l'automate d'interfaces très complexes
Brève introduction aux diagrammes d'état de UML
Interfaces et Etats • Les interfaces graphiques, et plus généralement toutes les sortes d'interfaces homme machine sont bien décrites autour de la notion d'état – On peut laisser son ordinateur allumé pendant des semaines et espérer le retrouver dans le même état en revenant – Par contre, la prise en compte d'une entrée sera en apparence instantanée dans la plupart des cas
UML • http: //www. sparxsystems. com. au/resources/uml 2_tutorial • • /uml 2_statediagram. html Object Management Group (OMG) http: //www. omg. org OMG UML Resource Page http: //www. omg. org/technology/uml Object Mentor Inc. - information on UML Design Principles http: //www. objectmentor. com UML Forum - Public forum for the UML modeling community http: //www. uml-forum. com
Etats - Evénements - Transitions • l'entrée est appelée un événement • le changement d'état en réponse à un événement est une • transition l'événement comme le changement d'état sont réputés avoir une durée nulle ou négligeable, mais un état peut durer indéfiniment
Etat composite à deux sous états
Etats élémentaires
Pseudo états
Concurrence
Points d'entrée et de sortie
Automate à Protocole
Pré et post conditions dans les protocoles
Points d'entrée/sortie dans les composites
Jonctions
Décisions
“Self” Transitions
Composite caché
Exemples de régions
Exemple de sous diagramme
Exemple
Variante
Exemple
Invariant d'état
Exemple du téléphone
Exemple
Exemple avec extension
Exercices • Dessiner le diagramme d’états de l’automate d’un bouton • dans une IHM Dessiner le diagramme d’états de l’automate d’une application de type « éditeur de texte »
Concepts fondateurs de ISL
Descripteur d'état • ISL permet de nommer les états d'une interface, et ainsi de définir explicitement l'automate d'états finis que l'interface réalise • A chaque état sont associés autant de descripteurs que nécessaire • Un descripteur est la spécification d'une certaine ressource graphique (couleur, position, visibilité. . . ) où de comportement (callback, réponse à un événement) pour un objet donné
Détection VS Sélection d'état • ISL ne requiert pas de détecter dans quel état se trouve une interface, mais permet de définir un état courant – if / switch - case etc. . . • Tous les descripteurs d'un état sont pris en compte lorsque cet état est sélectionné, et donc les changements correspondants effectués – analogue dynamique des classes et des fonctions virtuelles
Implantation des transitions • Une implantation d'ISL peut effectuer des calculs une fois pour toutes lorsqu'un état donné est sélectionné. Par la suite, aucun programme ne devra tester dans quel état l'interface se trouve • En reposant sur une implantation de ISL, une interface ne teste jamais si elle se trouve dans un état compatible avec la gestion d'un événement, et ne teste pas non plus quelle est la transition appropriée • La transition appropriée a été installée sous forme d'un callback adéquat lors du changement d'état
Descripteurs de transitions • Parmi les descripteurs dynamiques figurent "set. State" et "leave. State", qui permettent des transitions explicites • ISL suppose que l'intégrité des états n'est jamais violée : quelle que soit la manière d'y parvenir, un état se manifeste et se comporte exactement comme spécifié • Lorsqu'on sort d'un état, les attributs (visuels et callbacks) des objets qui étaient modifiés par cet état sont remis à leur valeur d'origine, sauf si l'état cible exprime une condition distincte
Exemple • Trois objets, 1, 2 et 3 • Nous sommes dans un état A ayant les descripteurs 1 et 2 (3 non mentionné reste bleu). • On passe dans un état B décrit par 2, 3. • ISL suppose que 1 est régénéré, donc l'état atteint est 1, 2, 3 • Si maintenant on quitte l'état B, on retrouve 1, 2, 3
Objets à leur création • On crée trois objets colorés. Chaque instance reçoit une couleur par défaut. 2 1 global A 3 B
Etat global (racine) • L'interface définit un état global, qui définit pour les différents objets une valeur particulière de l'attribut couleur 2 1 global A 3 B
On passe dans l'état A • Descripteurs 1 et 2 (3 non mentionné reste bleu) 2 1 global A 3 B
On passe dans l'état B • Décrit par 2, 3. 1 est remis dans son état d'origine 2 1 global A 3 B
On quitte l'état B • Les objets reprennent leurs attributs d'origine 2 1 global A 3 B
Changement d'état: trois cas Etat B Etat A p 1: visible p 1: invisible b 1: actif b 1: rouge Lors du passage de A vers B : • la couleur de b 1 est mémorisée avant d'être modifiée, • l'état d'activité de b 1 est remis à sa valeur anciennement mémorisée, • et la visibilité de p 1 est seulement modifiée
Etat cible seul • Une ressource n'est contrainte que dans l'état cible: • Sa valeur avant le changement doit être sauvegardée. • La nouvelle valeur est installée
Etat source et état cible • Une ressource est contrainte dans les deux états: source et cible • La valeur mémorisée est conservée • La valeur courante est modifiée conformément à l'état cible
Etat source seul • Une ressource n'est mentionnée que dans l'état source • Sa valeur doit être restaurée à la valeur mémorisée.
Optimisations des implantations • Ce mécanisme peut être optimisé de diverses manières : • élimination de scintillements par l'utilisation du double buffering • gestion intelligente des attributs de visibilité • réduction au minimum des interventions sur l'interface, par des calculs ensemblistes reposant sur des tables de hachage
Notions nécessaires • Comme les diagrammes d'état de UML, ISL exploite le concept d'états composites et de leurs sous états • Egalement, le parallélisme d'ensembles d'états est une notion nécessaire à la spécification des interfaces homme machine
Visibilité • En ISL, on ne décrit jamais un changement de visibilité d'une fenêtre par un appel explicite aux fonctions "show()" et "hide()" – L'attribut de visibilité est positionné par descripteurs associés à des états • Ainsi en changeant d'état on décrit implicitement les modifications associées de visibilité s'il y a lieu • Au lieu de décrire par un programme les effets d'un changement d'état implicite, on décrit statiquement et explicitement les états par des invariants
Les causes défauts d'aspect • Le bénéfice de cette approche apparaît clairement quand un programmeur doit décider de ce qui doit arriver quand un changement d'état se produit, et qu'il y a beaucoup d'états, et beaucoup de ressources à modifier en conséquence – est ce que cette fenêtre doit rester visible? • La difficulté de cette simple question est la cause majeure de coûts de développement accrus, et de manque d'ergonomie
Références • ISL repose sur les state charts de David Harel (article fondateur David Harel: On Visual Formalisms. CACM 31(5): 514 -530 (1988), • http: //sunsite. informatik. rwthaachen. de/dblp/db/indices/atree/h/Harel: David. html), • popularisé par UML (Unified Modeling Language, http: //www. rational. com/uml) • un bon site en français : http: //uml. free. fr
Extensions à UML • la notion de descripteurs d'états (qui ne sont pas • exactement atteints par les variables d'états) les sous ensembles d'états concurrents nommés • une gestion des espaces de noms permettant d'isoler des symboles potentiellement en conflit (comme avec les packages) • la possibilité de rendre actif un état composite sans activer aucun de ses sous états – c'est utile pour la spécification de dialogues et n'est pas incompatible avec le modèle de David Harel : chaque
Spécifications des IHM à l'aide d'états ISL
Descripteurs • Un descripteur est un invariant portant sur la valeur qu'une propriété doit avoir dans un état particulier • "propriété" doit être pris au sens large : attribut visuel (visibilité, couleur, . . . ), dynamique (callback ou listener, réaction à événement, interacteur, accélérateur clavier, etc. . . ), mais aussi donnée membre d'une classe, variable globale etc. . . • Les descripteurs ne portent que sur des objets nommés
Syntaxe • La syntaxe pour les descripteurs est simple : object "name" "resource" = "value" ; • sauf ambiguïté, les guillemets, le signe égal et le point virgule sont optionnels
Hiérarchies d'objets • Les interfaces font toujours apparaître des objets dans d'autres objets (par exemple dans les frames, ou dans les menus) • On utilise soit une notation pointée : object "name 0. name 1. name 2" "resource" = "value" ; • soit une notation imbriquée object "name 0" { object "name 1" { object "name 2" "resource" = "value" ; } }
Alias • Dans de nombreux cas, la lisibilité des spécifications peut être améliorée si l'on identifie les objets graphiques par leur nom et leur type. • Ainsi, "JFrame", "JPanel", "Xm. Puxh. Button" sont des alias possibles au mot cle "object", mais également leurs versions indépendantes des bibliothèques "frame", "panel", "button" etc. . . • Egalement, les versions françaises de ces mots sont utilisables : "fenêtre", "panneau", "bouton" etc. . .
Exemples de descripteurs panel 1 object button 1 background = blue; panel 1 object button 1 label = "a label with spaces and a newline in it"; panel 2 visible = true; panel 3 object Menu. Bar. File. Open callback = Open. File(); // a menu item
Le contexte • L'objet le plus récemment spécifié sert de • contexte pour tous les descripteurs suivants Exemples : panel 1 visibility = true; // appliqué à panel 1 background = blue; // également object button 1 foreground = red; //panel 1. button 1 callback = quit(); // également object button 2 foreground= blue; //panel 1. button 2
Le contexte (2) • Les mots clé identifiant des objets de haut niveau (panel, frame, etc. . . ) sont non enchâssés par défaut • En cas d'ambiguïté, on utilise des accolades panel 1 { visibility = true; // appliqué à panel 1 background = blue; // également panel 2 foreground = red; //panel 1. panel 2 } panel 3 background = green;
Etats • Un état est un conteneur pour descripteurs et d'autres états appelés ses sous états • Quand un état devient actif, tous ses sous descripteurs deviennent "vrais" : l'interface les implémente • Les valeurs des attributs avant le changement doivent être mémorisées pour en permettre la restauration ultérieure
Syntaxe • La syntaxe des états est la suivante: state "nom d'état" { liste de descripteurs et de sous états } • Les accolades sont obligatoires, même si l'état ne contient ni descripteur ni sous état (ce qui est un cas valide)
Exemple state A { panel My. Main. Window visibility = true; object Button. Quit visibility = true; callback = please. Leave. Software(); }
Sous états • Un sous état est seulement une déclaration d'état imbriquée, avec ses propres descripteurs et sous états • Les sous états héritent descripteurs de leurs super états • Un descripteur peut être surchargé par un sous état
Syntaxe imbriquée state A {. . . // descripteurs de A state B_in_A {. . . // descripteurs de B_in_A state C_in_B_in_A {. . . // descripteurs de C_in_B_in_A } } state D_in_A {. . . // descripteurs de D_in_A } }
Syntaxe extraite • Il peut être difficile de maintenir des spécifications faisant apparaître un trop grand nombre d'imbrications d'états. • Egalement, il est parfois nécessaire de décrire des fragments d'une spécification dans des fichiers séparés, ce qui exclut la syntaxe imbriquée state A {. . . } state B_in_A : A {. . . } state C_in_B_in_A : B_in_A {. . . } state D_in_A : A {. . . }
Héritage • Les descripteurs d'un état sont hérités par tous les sous états, et peuvent être localement surchargés state main { panel "main panel" background = black; visibility = true; } state derived : main { panel "main panel" // background = black (hérité) visibility = false; // surchargé }
Exercices • Décrire en ISL les états d'un bouton • Décrire les états d'une application à deux fenêtres, dont l'une est une fenêtre principale, et l'autre une fenêtre d'impression par exemple
La concurrence • Par défaut, les sous états sont exclusifs • Les interfaces modernes font intervenir beaucoup de parallélisme, allant jusqu'à la mise en ouvre de threads pour les fonctions interfacées (compilation, édition de liens, exécution du programme compilé etc. . . ) • Par exemple, l'affichage d'une aide, ou le choix d'une langue pour les labels, sont indépendantes des autres fonctions d'une interface, et correspondent à des états concurrents
Notation pour la concurrence • Par défaut, tous les sous états d'un état sont mutuellement exclusifs : au plus un est actif à la fois • Pour décrire le parallélisme, il est nécessaire de permettre l'existence simultanée de plusieurs groupes de sous états, concurrents entre les groupes, mais exclusifs en leur sein • Ces groupes s'appellent des "sous régions" en UML (subregions)
Syntaxe • state child : parent [ subregion name ] {. . . } Cette déclaration définit "child" comme un sous état de "parent", figurant dans la sous région "name" • state child : parent {. . . } est une abréviation de • state child : parent [ subregion default ] {. . . }
Déclaration préalable des régions • Une spécification peut déclarer les sous régions (et permettre ainsi certaines vérifications automatiques si l'on dispose d'un outil) state A {. . . subregion } A_1 A_2 A_3
Sous régions : Exemple • Chaque sous région est indépendante (concurrente) • des autres Les états de chaque sous région sont mutuellement exclusifs state global { subregion locale // definitions de language subregion functionality // états fonctionnels subregion help // aide }
Conflits de concurrence • C'est une erreur que deux états concurrents formulent descripteurs incompatibles state root {. . . } state A : root [functionality] { panel 1 visibility = true; } state B : root [ help ] { panel help. Panel visibility = true; // ok panel 1 visibility = false; // erreur } • Deux descripteurs sont incompatibles seulement s'ils sélectionnent des valeurs différentes pour le même attribut du même objet
Commentaires • Comme les états A et B peuvent être actifs • • • simultanément, la spécification est inconséquente (une implantation ferait varier l'état de l'interface selon l'ordre de prise en compte des états) Le parallélisme n'a de sens que pour descripteurs portant sur des données séparées Toutefois, données séparées ne signifie pas objets distincts. Il peut exister du parallélisme intra objet. Par exemple, deux états concurrents peuvent agir l'un sur la couleur de fond, et l'autre sur le texte du label
Etat Initial • Chaque sous groupe d'un état possède un état initial. En UML cet état initial est décrit par une pastille noire • Par défaut, l'état initial ne possède ni descripteurs, ni sous états (il est "vide"), et il s'appelle "initial" • Lorsque une interface est placée dans un état donné, tous les états initiaux de tous ses sous groupes sont activés récursivement.
Syntaxe • On peut spécifier un état particulier comme état initial d'un sous groupe donné state A { subregion A_1 initial B; . . . } • Il y a au plus un état initial par sous groupe. Si la spécification définit un état initial, elle doit recourir à la déclaration préalable du sous groupe correspondant
Rôle des états initiaux • Cette fonctionnalité est utile comme une abstraction. Un état appelé "impression" peut être utilisé par l'ensemble d'une équipe, ou identifié tôt dans le processus de spécification, sans préjuger de son implantation finale. • On peut aussi admettre, à l'instar des fichiers de défaults de XWindow, qu'un utilisateur avancé puisse changer des états initiaux d'une interface qu'il utilise souvent
Exemple state abstract_global { subregion "default" initial concrete. B 1 subregion "help" initial abstract. B 2 // default subregion state concrete. A 1 {. . . } state concrete. B 1 {. . . } // help subregion state concrete. A 2 [ help ] {. . . } state abstract. B 2 [ help ] { subregion "default" initial concrete_deep_B state concrete_deep_A{. . . } state concrete_deep_B{. . . } } } • En activant abstract_global, on active en fait concrete. B 1 et parallèlement concrete_deep_B
Commentaires • Le concepteur d'un état peut contrôler l'établissement automatique d'un sous état • Les autres parties de la spécification peuvent connaître l'abstraction en ignorant les détails de la spécification • Le concepteur de l'abstraction a une totale liberté pour définir la structure réelle de l'abstraction
Espaces de noms • Les états initiaux permettent de facilement séparer le travail de spécification entre plusieurs ingénieurs. • Le besoin d'éviter des conflits de noms apparaît spontanément dans ce cadre. • ISL permet une gestion explicite des espaces de noms au moyen d'états "packages" state package rootstate {. . . }
Règles de nommage • L'état racine d'une spécification est par défaut un package • Les noms d'états sont uniques dans leur package • Désigner un état ambigu se fait en utilisant son nom de package en préfixe (package: : state). • Dans le cas où les noms de packages ne sont pas uniques dans la spécification, on utilise la suite complète des packages qui le contiennent (package 1: : . . . packagen: : state)
Désigner les états • Quand un état est désigné dans un descripteur par un nom simple, dans le contexte d'un package donné, l'état portant ce nom est cherché dans ce package exclusivement • Dans tous les autres cas, il convient d'employer une notation non ambiguë mentionnant les noms de packages de façon explicite
Les callbacks set. State et leave. State • ISL prévoit deux callbacks prédéfinis pour les changements d'états • Les fonctions correspondantes sont utilisées comme "valeurs" de descripteurs de callbacks • exemple. . . object button. OK callback = set. State(astate); . . . object button. Cancel callback = leave. State(current);
Définitions • set. State positionne l'état courant – ce n'est pas une erreur si cet état est déjà actif – si c'est le cas, les sous états actifs sont abandonnés, et l'oin procède comme pour le premier établissement de l'état (i. e. relativement aux états initiaux) • leave. State abandonne son état argument, à condition qu'il soit actif – leave. State abandonne également tous les sous états – leave. State réactive l'état initial du groupe auquel l'état abandonné appartient
Set Vs Leave • Quand B est un sous état de A, quitter B n'est pas équivalent à positionner A. • Quand on fait "set" (A), on réactive tous les sous états initiaux de A • Quand on fait "leave" (B), on ne réactive que le seul état initial du sous groupe de A auquel appartient B • Leave. State est donc une facilité pour désactiver sélectivement un sous groupe donné
Exemple state A { panel 1 object button 1 callback = set. State(B); . . . state B { panel 1 object button. Ok callback = set. State(A); panel 1 object button. Cancel callback = leave. State(B); . . . } }
Langage de Spécification d'Interfaces (Spécifications des IHM à l'aide d'états) Des détails
Etats composites : un support pour l'abstraction • Il est souvent utile de considérer des états comme des abstractions pour d'autres • Par exemple, le mode Move. Resize d'une interface • On peut définir un état "Move. Resize", abstraction pour plusieurs sous états comme : "Nothing. Selected", "Button. Down. Inside. Object", " Button. Down. Inside. Resizing. Box ". • Certaines caractéristiques de l'interface son communes à ces trois états (icône, transitions vers d'autres états etc. . . )
Factoriser les descripteurs • L'ensemble descripteurs communs à des états voisins peuvent être adéquatement groupés dans un super état abstrait • L'utilisation d'états initiaux permet de garantir qu'un tel état abstrait ne soit jamais actif isolément
Langage de Spécification d'Interfaces (Spécifications des IHM à l'aide d'états) Exemples : Définir une interface avec des états
Objectif : exemple 1 • On imagine l'interface d'un éditeur simplifié. • Il a pour fonctions l'édition bien sûr, et aussi la sauvegarde, l'ouverture de fichier, l'impression et la recherche dans le texte appelées: <edit>, <load>, <save>, <find> et <print>.
Analyse du module fonctionnel • <edit> est une fonction interne de l'interface, ainsi que <find>. Les fonctions <save>, <load>, et <print> sont des appels au système, qui est perçu comme le module fonctionnel interfacé • Il n'y a pas de protocole particulier pour <save>, <load>, et <print>. • Ces trois opérations peuvent être effectuées dans n'importe quel ordre – (on ignore le fait que la sauvegarde puisse dans un programme intelligent rester impossible tant que rien n'a été édité)
Identifier les fenêtres principales • L'application a un panneau principal appelé "main. Panel". • On y trouve la barre de menu et la zone de travail • <save> et <load> partagent une fenêtre de sélection de fichier appelée "file. Selector". • <print> prend ses paramètres grâce à un panneau "print. Parameters" • <find> requiert un panneau "find. Panel".
Concevoir l'automate • <edit> est concurrente avec le reste des fonctions • <find> n'a pas d'impact sur les données, et est • également indépendante des autres fonctions on décide également que <save> et <print> sont concurrentes entre elles – leurs fenêtres caractéristiques peuvent être simultanément visibles • <load> est exclusive de <save> et <print>. – quand l'utilisateur initié un dialogue <load>, les dialogues <print> et <save> disparaissent s'ils étaient visibles. – <load> et <save> étant exclusifs, ces états peuvent partager la même fenêtre de sélection de fichiers.
Développer la structure générale des états state package editor { // the default subregion is kept for standard editor functionalities panel main. Panel visible = true object menu. Bar. File. Open callback = set. State(load); object menu. Bar. File. Save callback = set. State(save); object menu. Bar. File. Print callback = set. State(print); object menu. Bar. Edit. Find callback = set. State(find); panel file. Selector visible = false panel print. Parameters visible = false panel find. Panel visible = false }
<Find>, <Load> state package editor {. . . subregion find_subregion; ///////////////// state find [ find_subregion ] { panel find. Panel visible = true object close callback = leave. State(find); object search callback = do. Search(); } subregion lps_subregion; ///////////////// state load : editor [ lps_subregion ] { panel file. Selector visible = true object close callback = leave. State(load); object ok callback = load. From. File(); }
save. Or. Print (abstraction) state save. Or. Print: editor [ lps_subregion ] { // default subregion not used, abstract state save [ save_subregion ] { panel file. Selector visible = true close callback = leave. State(save); callback = save. To. File(); } object ok state print [ print_subregion ] { panel print. Parameters visible = true object close callback = leave. State(print); object ok callback = print(); } }
Commentaires • L'exemple à ce stade illustre de quelle manière des états abstraits peuvent être utilisés pour grouper des informations communes à plusieurs sous états • En particulier, cela sert à définir une fois pour toutes de valeurs pas défaut, chaque sous état étant défini par différence avec ses super états • Il est d'usage que l'état racine soit qualifié de "package" pour signifier qu'il constitue un espace de noms
Objectif : exemple 2 • Vous êtes le concepteur interface pour la commande d'une locomotive à vapeur • La spécification doit décrire la dynamique de cette interface. • Certains états sont concrets, et ont pour vocation d'être activés • D'autres sont abstraits et groupent descripteurs partagés sans avoir pour vocation à être activés isolément
Hypothèses • • La machine peut être garée (à l'arrêt moteur froid) à l'arrêt, chaudière en chauffe, chaudière chaude, en mouvement chaudière en cours de refroidissement chaudière froide
Global state global { // abstract // spécifie la barre de menus // les callbacks de menus sont positionnés // mais insensitifs initial Parked; panel main. Control. Panel visibility = true; object Menu. Bar. Engine. Operate callback = set. State(In. Operation); sensitivity = false; object Menu. Bar. Engine. Park callback = set. State(Parked); sensitivity = false; panel main. Engine. Panel visibility = false; }
Parked C'est l'état initial state Parked : global { panel main. Control. Panel object Menu. Bar. Engine. Operate sensitivity = true; }
In. Operation state In. Operation : global { // abstract initial Boiler. Heating. And. Stopped; panel main. Engine. Panel visibility = true; object Start. Button visibility = false; object Stop. Button visibility = false; object Temperature. Hot. Enough visibility = false; object Temperature. Cold. Enough visibility = false; object Cool. Boiler visibility = false; object Quit visibility = false; }
Boiler. Heating. And. Stopped state Boiler. Heating. And. Stopped: In. Operation { // le premier état atteint lors de // la mise en opération panel main. Engine. Panel object Temperature. Hot. Enough visibility = true; callback = set. State(Boiler. Hot); }
Boiler. Hot state Boiler. Hot: In. Operation { // abstract initial Stopped; state Stopped { // on peut démarrer // ou refroidir panel main. Engine. Panel object Cool. Boiler visibility = true; callback = set. State(Boiler. Cooling); object Start. Button visibility = true; callback = set. State(Running); } }
Running state Running: Boiler. Hot { // la seule transition possible // est vers "stopped" panel main. Engine. Panel object Start. Button visibility = false; } object Stop. Button visibility = true; callback = set. State(Stopped); } }
Boiler. Cooling state Boiler. Cooling: in. Operation { // on attend que la température soit assez // basse pour garer la locomotive // la décision est sous contrôle de // l'utilisateur (click "ok, cold enough") panel main. Engine. Panel object Temperature. Cold. Enough visibility = true callback = set. State(Boiler. Cold); }
Boiler. Cold: In. Operation state Boiler. Cold: In. Operation { // la machine peut être garée panel main. Control. Panel object Menu. Bar. Engine. Park sensitivity = true; panel main. Engine. Panel visibility = true object Quit callback = set. State(Parked); }
Combiner macro et micro automates • ISL est utile pour décrire des états de haut niveua • • dans une IHM, comme ceux liés aux visibilités de fenêtres, aux callbacks, etc. . . Les fonctionnalités d'une machine d'états finis peuvent être également utilisées pour décrire des automates plus élémentaires : sélection, dimensionnement, déplacement d'objets 2 D. . . Tous les aspects de la dynamique interne d'une IHM peuvent être traduits en terme d'automates d'états finis (généralement, on utilise des composants prédéfinis qui gèrent déjà en interne ces automates)
Efficacité • Une implantation de ISL peut être efficace • quand on quitte un état A pour un état B, on reste dans un état commun le plus spécifique C • l'algorithme pour gérer le changement d'état peut être linéaire sur le nombre de spécifications d'état applicables à B et A qui ne sont pas héritées de C
Applications • Des changements subtils dans l'interface peuvent être modélisés au moyen d'états sans perdre d'efficacité • L'algorithme ne changera pas les performances générales du programme, car il ne fait que ce qui est strictement nécessaire, sans surcoût
Améliorations de performances • Il est même possible qu'une implantation de ISL conduise à des programmes plus efficaces • Cela est dû au fait que le programme de changement d'état ne teste jamais l'état courant pour déterminer le traitement à réaliser • Les callbacks peuvent être installés dynamiquement, et changer pour le même objet dans des états distincts
Callbacks • ISL gère les callbacks en installant et désinstallant les pointeurs vers les fonctions dynamiquement. • Contrairement à un programme standard, les callbacks ne commencent jamais par des batteries de tests
Classes vs Etats • La différence entre classes et états est minime • L'état d'un objet peut changer, mais pas sa classe • Cette nuance est due à des raisons techniques, l'implantation des objets reposant sur des concepts comparables aux "struct" C
Langage de Spécification d'Interfaces (Spécifications des IHM à l'aide d'états) Eléments de méthodologie
Que doit on faire? • utiliser des schémas d'interaction bien connus, et • singer les interfaces que l'on préfère définir des standards de spécification/conception d'interfaces que les programmeurs doivent respecter – par exemple : le dialogue de confirmation • Lier précisément les artéfacts visuels et la sémantique : – le même "signe" (la couleur "rouge" d'un bouton par exemple) doit avoir une signification constante dans l'interface • préférer le Undo à la confirmation • utiliser les états
Que doit on éviter? • de court circuiter les états avec des callbacks ayant des effets de bord • d' utiliser plus qu'un nombre limité (trois) de signes visuels percutants dans une fenêtre • d'utiliser trop de couleurs • de faire bouger les objets • de faire une interface dont la moyenne des couleurs soit trop éloignée du gris
Que peut on raisonnablement faire? • réutiliser la même fenêtre dans plusieurs états exclusifs • par exemple : la fenêtre de sélection de fichiers
Langage de Spécification d'Interfaces (Spécifications des IHM à l'aide d'états) Processus
Processus de spécification • ISL ne modifie pas les phases amont de la spécification d'une interface • Il permet de décrire le comportement des panneuax de l'interface sans programmer • La spécification des panneaux demeure une tâche fondamentale • Nous proposons un processus simplifié de mise en œuvre de la méthode
Décrire le protocole applicatif • Le module fonctionnel interfacé obéit à un protocole : les appels de fonctions ne sont pas libres et indépendants (comme pour une pile) • L'interface aura pour rôle de donner accès à ce(s) module(s) fonctionnel(s) en guidant l'utilisateur ou en évitant ses erreurs • La première chose à faire est de décrire l'automate des modules fonctionnels (exemple winamp)
Style de programmation • Un module fonctionnel ne corrige généralement pas les erreurs (programmation dite de type "défensif") mieux que par le lancement d'exceptions (qui normalement arrêtent l'exécution) • Le style de programmation est dit "généreux" (generous) : une erreur d'interaction (mauvais moment d'appel, mauvais paramètre) provoque un arrêt brutal. • Il est déraisonnable de dupliquer la logique de filtrage/correction d'erreurs dans l'interface et dans le module fonctionnel.
Machine d'états du module fonctionnel • On décrit un protocole avec des diagrammes d'états UML – évènements <-> appels de fonction • Cet automate sert de guide pour la spécification de l'automate de l'interface – arguments de fonctions = données saisies dans l'interface
Sémantique de l'interface • Certaines des fonctions d'un module fonctionnel sont essentielles, d'autres plus auxiliaires – les fonctions essentielles sont celles aui correspondent à la raison d'être du programme – ex : login sur db / requête sur db • Identifier ces fonctions c'est isoler la "sémantique" de l'interface
Définir les panneaux principaux • C'est la première étape • Leur contenu dépend du protocole fonctionnel, et des données à fournir en paramètre • Les choix faits pour les gadgets reposent sur la charte graphique
Définir l'automate global • Après la spécification des panneaux vient la spécification des états principaux de l'interface. • Les états sont identifiés, hiérarchisés, et la question de leur concurrence est posée
Définir les packages • Eventuellement, des états peuvent être sélectionnés pour isoler un espace de noms de l'extérieur • Cette fonctionnalité est essentielle pour développer des automates sans risques de conflit de nommage – ex : "confirmer" / "quitter"
Schémas d'états • On peut aussi réutiliser un schéma d'états préexistant (par exemple pour l'interaction de type confirmation/annulation • L'automate développé doit respecter le standard syntaxique. Un moyen de le garantir est précisément de réutiliser des schémas d'interaction. • Le moyen le plus habituel de le faire est de réutiliser des objets de niveau dialogue (par exemple la boite de sélection de fichiers)
Compléter l'automate • définir la hiérarchie • définir les callbacks de transition • décider des options de visibilité de panneaux
Raffiner l'automate • panneaux auxiliaires (messages. . . ) • états auxiliaires, transitions associées, confirmations, etc • on continue à respecter la charte syntaxique
Décorer l'interface • On améliore l'ergonomie : • • • artéfacts visuels compléments d'information (messages, tooltips etc) l'interface peut informer l'utilisateur sur – – – l'état courant l'objectif visé (imprimer, faxer, enregistrer, éditer, etc. . . les alternatives possibles • Ces ajouts doivent suivre une charte sémantique, afin de garantir l'aspect homogène de l'interface
Augmenter le nombre de transitions • On ajoute des transitions qui fournissent des raccourcis, afin d'améliorer la navigation • boutons bascule • fenêtres qui provoquent lors d'un click où passage au premier plan (mapping) le changement d'état vers ce à quoi elles servent • On peut viser à couvrir le plus possible du graphe d'états de façon à le rendre quasi complet
Langage de Spécification d'Interfaces (Spécifications des IHM à l'aide d'états) définir des standards
Niveau lexical • • Style des polices de caractères apparence des boutons ok, quit, cancel etc. . . apparence des labels dimensions et positions des différentes catégories de panneaux
Niveau syntaxique • Chaque objectif peut être atteint par différentes séquences d'interaction • Chaque séquence fait intervenir des éléments du niveau lexical • La réunion de ces séquences est le protocole de l'interface • Pour garantir l'utilisabilité de l'interface, les séquences doivent être les mêmes pour des opérations similaires
Exemple • La séquence confirmation / annulation – fenêtre de confirmation ? – click supplémentaire sur le bouton après avoir changé le label? • sélection multi niveau – cascade de popup menus ? – affichage répété de listes intermédiaires? – utilisation d'objet "tree"
Schémas Interaction Patterns • Un produit utile de la charte syntaxique est la définition de schémas d'automates pouvant êtyre réutilisés • C'est une manière simple d'améliorer les chances de respects de cette charte
Le niveau sémantique • L'utilisateur poursuit toujours un ou plusieurs objectifs simultanés • l'interface doit donner des signes visibles à tout moment de ce qui est en cours • Ces signes doivent être homogènes dans toutes les situations
Le niveau sémantique • On doit pour cela lister les fonctions essentielles, et leur associer des artéfacts visuels, si possible compatibles avec la concurrence, si les fonctions peuvent être accédées simultanément • L'interface devrait en permanence répondre visuellement à la question "pourquoi suis-je là" • C'est également un point requis par les exigences de sécurité dans le cas des grandes interfaces
Séquences obligatoires / états • On appelle séquence obligatoire une séquence d'interaction minimale pour atteindre uin objectif – par exemple pour imprimer • Chaque étape correspond à au moins un état de l'interface • On peut se demander si ces états sont imbriqués ou frères (ils sont bien sûr exclusifs)
Préférer l'héritage • les états d'une séquence diffèrent généralement peu de l'un à l'autre, si ce n'est pas quelques visibilités de panneaux • cela peut être une bonne idée de laisser les fenêtres intermédiaires visibles, afin de permettre un retour en arrière direct
Autres arguments • L'utilisateur / le programmeur ont souvent l'impression de s'enfoncer dans un processus en suivant une séquence • les états imbriqués en fournissent une bonne métaphore • les choix réalisés à chaque étape correspondent à des sous états exclusifs
Modalité • La modalité est positive quand l'utilisateur gagne des possibilités suite à un changement d'état • Elle est négative dans le cas inverse • Les fenêtres modales (bloquantes) doivent être évitées à tout prix car anti-ergonomiques • Ces fenêtres implantent la forme la plus forte de modalité négative, qui interdit généralement des actions possibles sans danger
Cas possibles de fenêtres modales • Dans les systèmes critiques (monitoring de centrale nucléaire par ex) si l'application doit recevoir une réponse à tout prix • Dans une file de séquence quand les paramètres de la phase précédent ne peuvent plus être changés
Modalité négative et états state print { panel parameters visible = true; object print callback = set. State(confirm); panel confirmation visible = false; } state confirm : print { panel confirmation visible = true; // positive modality object close callback = set. State(print); object apply callback = do. Print(); panel parameters visible = false; // negative modality }
Langage de Spécification d'Interfaces (Spécifications des IHM à l'aide d'états) Exemple : Raffiner une interface avec des états
Objectif • On reprend l'interface de l'éditeur simplifié vu précédemment • Il a pour fonctions l'édition bien sûr, et aussi la sauvegarde, l'ouverture de fichier, l'impression et la recherche dans le texte appelées: <edit>, <load>, <save>, <find> et <print>. • On illustre le processus décrit précédemment
Analyse du module fonctionnel • <edit> est une fonction interne de l'interface, ainsi que <find>. Les fonctions <save>, <load>, et <print> sont des appels systèmes, perçu comme le module fonctionnel • Il n'y a pas de protocole pour <save>, <load>, et <print>. • Ces trois opérations peuvent être effectuées dans n'importe quel ordre – (on ignore le fait que la sauvegarde puisse dans un programme intelligent rester impossible tant que rien n'a été édité)
Identifier les fenêtres principales • L'application a un panneau principal appelé "main. Panel". • On y trouve la barre de menu et la zone de travail • <save> et <load> partagent une fenêtre de sélection de fichier appelée "file. Selector". • <print> prend ses paramètres grâce à un panneau "print. Parameters" • <find> requiert un panneau "find. Panel".
Concevoir l'automate • <edit> est concurrente avec le reste des fonction • <find> n'a pas d'impact sur les données, et est • également indépendante des autres fonctions on choisit aussi que <save> et <print> sont concurrentes entre elles – leurs fenêtres caractéristiques peuvent être simultanément visibles • <load> est exclusive de <save> et <print>. – quand l'utilisateur initié un dialogue <load>, les dialogues <print> et <save> disparaissent s'ils étaient visibles. – <load> et <save> étant exclusifs, ces états peuvent partager la même fenêtre de sélection de fichiers.
Développer la structure générale des états state package editor { // the default subregion is kept for standard editor functionalities panel main. Panel visible = true object menu. Bar. File. Open callback = set. State(load); object menu. Bar. File. Save callback = set. State(save); object menu. Bar. File. Print callback = set. State(print); object menu. Bar. Edit. Find callback = set. State(find); panel file. Selector visible = false panel print. Parameters visible = false panel find. Panel visible = false }
<Find>, <Load> state package editor {. . . subregion find_subregion; ///////////////// state find [ find_subregion ] { panel find. Panel visible = true object close callback = leave. State(find); object search callback = do. Search(find); } subregion lps_subregion; ///////////////// state load : editor [ lps_subregion ] { panel file. Selector visible = true object close callback = leave. State(load); object ok callback = load. From. File(); }
save. Or. Print (abstraction) state save. Or. Print: editor [ lps_subregion ] { // default subregion not used, abstract state save [ save_subregion ] { panel file. Selector visible = true close callback = leave. State(save); callback = save. To. File(); } object ok state print [ print_subregion ] { panel print. Parameters visible = true object close callback = leave. State(print); object ok callback = print(); } }
Commentaires • L'exemple à ce stade illustre de quelle manière des états abstraits peuvent être utilisés pour grouper des informations communes à plusieurs sous états • En particulier, cela sert à définir une fois pour toutes de valeurs pas défaut, chaque sous état étant défini par différence avec ses super états • Il est d'usage que l'état racine soit qualifié de "package" pour signifier qu'il constitue un espace de noms
Raffiner la structure de l'automate • On ajoute une fenêtre de confirmation pour l'impression • Cela requiert l'ajout d'une fenêtre, et d'un état qui contrôle sa visibilité. • C'est illustré comme suit :
Dialogue de confirmation state print: save. Or. Print [ print_subregion ] { panel print. Confirm visible = false panel print. Parameters visible = true button close callback = leave. State(print); button ok callback = set. State(print. Confirm); state print. Confirm { panel print. Confirm visible = true object ok callback = print(); object cancel callback = leave. State(print); } }
Augmenter le nombre de Transitions • L'exemple précédent introduit une fenêtre de confirmation mais ne masque pas la fenêtre de paramètres. • Cela offre plusieurs avantages : • 1 - la fenêtre de paramètres reste ouverte de sorte • • que l'on sache ce que l'on est en train de confirmer 2 - cela facilite le retour à cette fenêtre de paramètres 3 - cela permet de donner au bouton "print" une fonction de bascule, particulièrement ergonomique

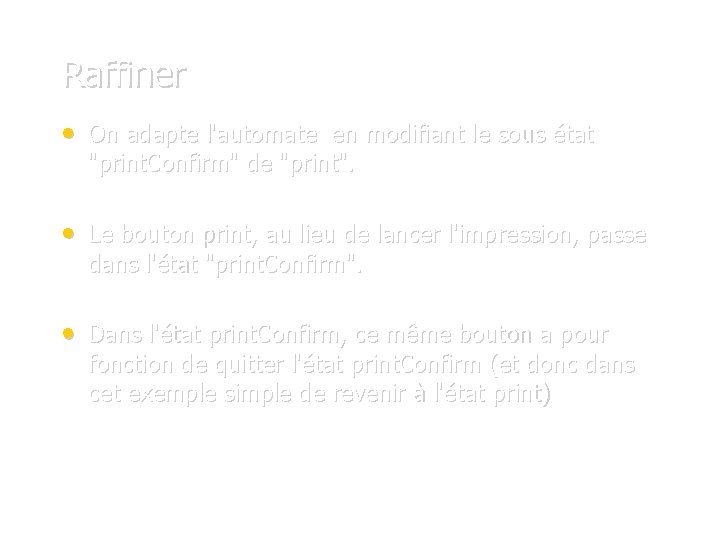

Raffiner • On adapte l'automate en modifiant le sous état "print. Confirm" de "print". • Le bouton print, au lieu de lancer l'impression, passe dans l'état "print. Confirm". • Dans l'état print. Confirm, ce même bouton a pour fonction de quitter l'état print. Confirm (et donc dans cet exemple simple de revenir à l'état print)
Ajout de Transitions state print : save. Or. Print [ print_subregion ] { panel print. Confirm visible = false panel print. Parameters visible = true object close cb = leave. State(print); object ok cb = set. State(print. Confirm); state print. Confirm { panel print. Confirm visible = true object ok cb = print(); object cancel cb = leave. State(print); panel print. Parameters object close cb = leave. State(print. Confirm); object ok cb = leave. State(print. Confirm); } }
Conclusion • ISL est un langage puissant pour la spécification d'interfaces • ISL étend les diagrammes d'états de UML • ISL peut être rendu exécutable
Annexe, compléments de notation
Messages
Evenements déférrés
Extension (2)
Exemple
Exemple
- Wolfgang einert
- Spcifications
- Spcifications
- Conception des ihm
- Des des des
- Ihm
- Ihm sisters calgary
- Ihm
- Ihm
- 4 rooms of change model
- Refrain gib ihm
- Prototype ihm
- Ihm table a b c d
- Wenn das glück kommt muss man ihm einen stuhl hinstellen
- Chairerbc.com
- Tyska dativ prepositioner
- Ihm
- Langage infirmier
- Langage de programmation ladder
- Langage
- Scheme programmation
- Langage familier exemple
- Langage oral
- Unification prolog
- Ml (langage)
- Langage r
- Langage dax
- Langage
- Paralexies visuelles
- Acte de langage définition
- Prolog langage
- Langage matlab
- Langage
- Tableau go
- Acte de langage définition
- Langage c
- Tant que en langage c
- Langage r
- Langage c pdf
- Boucle for langage c
- Langage fbd automate
- Strcat linguagem c
- Origine du langage
- Les éléments du langage visuel
- Langage
- Langage et école maternelle
- Langage
- Langage figuratif
- Zegour djamel eddine
- Langage
- O52 khomsi
- Langage écrit
- Langage owl
- Langage soutenu
- La fonction impressive
- W langage
- Language sfc
- Apc langage gs
- Mathilde mignon
- Langage
- Robin des bois des alpes
- Les valeurs des modes et des temps
- Mesure de niveaux pour liquides et solides
- Double des in cryptography
- Affiche propagande guerre froide
- Cartographie des flux de valeur
- La diffusion des idées des lumières
- Budget des ventes méthode des moindres carrés
- Diversification des espaces et des acteurs de la production
- Je t'offrirai des fleurs et des nappes en couleurs
- Il existe des personnes qui sont des lumières pour tous
- Volume d un corps
- La constante des gaz parfait
- "pv d'évaluation des offres"
- Der fluch des midas
- Ifsi prémontré
- Mit ablauf des heutigen tages
- Reizleitungssystem definition
- Il est des moments dans la vie
- Gestion des championnats
- Logo des marques automobiles
- Jules cesar
- Degression des charges d'exploitation
- Mendian larrartean
- Terre des hommes alemanha
- Resistance au cisaillement du sol
- Cil protection des données
- Collectif autonome des carrefour jeunesse emploi du québec
- Théorème des moments statique
- Des virelangue
- Autoportraits de frida kahlo
- La perle des antilles meaning
- Informatiksteuerungsorgan des bundes
- Quantitätsgleichung
- Der zug des lebens text zum ausdrucken
- Der weg des pfeffersacks
- Parity drop in des
- Linear cryptanalysis
- Réévaluation libre des immobilisations en algérie
- Varus équin
- Chromotagraphie
- älteste form des jazz
- Kategorien des verbs
- Tubertest lecture
- Diagramme pieuvre grille pain
- Ligue lorraine handball
- Bestandteile eines satzes
- Fermentation des glucides
- Branche parabolique
- Loi des vitesses de réaction
- Loi composition des vitesses
- Les amis sont des compagnons de voyage
- Avalanche effect in des with example
- Paradis des lapins
- 3 phasen eines kaufvertrages
- Théia titanide
- Pmmp - portail marocain des marches publics
- Registre de suivi des déchets
- Kostenstellenrechnung gleichungsverfahren
- Dilatation des espaces de virchow robin risques
- Carte des alliés
- Transformation kystique des acini
- La préciosité mouvement littéraire
- Classe des plathelminthes
- Promotion des ventes et marketing direct
- Taille des mirabelliers
- Faculté des sciences et de la technologie tissemsilt
- Donner au futur proche
- Structuration des connaissances
- Ouverture des magasins
- Gestion des techniques urbaines
- Vivre au temps des mammouths
- Ifsi hus
- Tableau des phonèmes
- Traçabilité des soins infirmiers législation
- Asymmetric encryption 歴史
- Répartition bimodale des altitudes
- Hippopotomonstrosesquippedaliophobie larousse
- Des s-box
- Saisies des absences
- 24112007
- Methode de valorisation des stock
- Cotation des risques
- Cifrado des
- Volume de hexagonal
- Diagramme des exigences technologie college
- Zusammensetzung des universums
- Representation d'etat des systemes lineaire
- Conseil de vie
- Exemple carnet de suivi des apprentissages
- Sélectivité des protections
- Kg dg cg mg
- Des encryption example
- Du pain et des roses chanson
- Fonction des articles
- Hotel des mines faymoreau
- Vie des paysans au moyen age
- Warenplatzierung kundenorientiert gestalten
- Discour directe et indirecte
- Johannes 12, 24
- Hebbsches gesetz
- Kriminalgeschichte des christentums gesamtausgabe
- Organigramme caspe 19 2019
- Tous les diviseurs de 32
- Lina margy le retour des cigognes
- Dépériostage des fragments
- Pyramide poire écrasée
- Position des adjectifs
- Concordance passé composé
- Garnenia
- Kangourou des maths 2017
- Proppent
