Réaliser une analyse fonctionnelle
Phase 1 : Étude de marché A qui rend service le produit ? A qui rend-il service ? Sur quoi agit le système ? Sur quoi agit-il ? But : Savoir à quoi et pour qui sert le produit PRODUIT Dans quel but le système existe-il ? Diagramme bête à cornes : Remplir en répondant aux questions et remplaçant produit par le nom du produit étudié.
Bête à cornes : Exemple du grille pain Grille pain A la compagnie d’électricité A qui rend-il service ? A des particuliers Au chien du voisin C’est l’utilisateur
Bête à cornes : Exemple du grille pain Des particuliers Grille pain Le café Sur quoi agit-il ? Le petit déjeuner Des tranches de pain C’est la matière d’oeuvre
Bête à cornes : Exemple du grille pain Des particuliers Des tranches de pain Grille pain Laver la vaisselle Dans quel but existe-il ? Faire de gâteaux Griller du pain C’est la fonction globale
Bête à cornes : Exemple du grille pain Des particuliers Des tranches de pain Griller du pain
Phase 1 : Étude de marché La fonction du produit : Actigramme Données de contrôle Matière d’œuvre entrante Fonction globale Matière d’œuvre sortante Nom La matière d’œuvre est du ce sur quoi agit La fonction globale système est le Données ou la contraintes : Type système. commentdeil contrôle transforme matière d’œuvre. d’énergie, réglages… Nom duunsystème Elle subit une transformation en passant s’écrit avec verbe d’action à au travers. l’infinitif.
Actigramme : Exemple du grille pain Grille pain Le café Que met on dedans ? Le petit déjeuner Des tranches de pain C’est la Matière d’Œuvre entrante

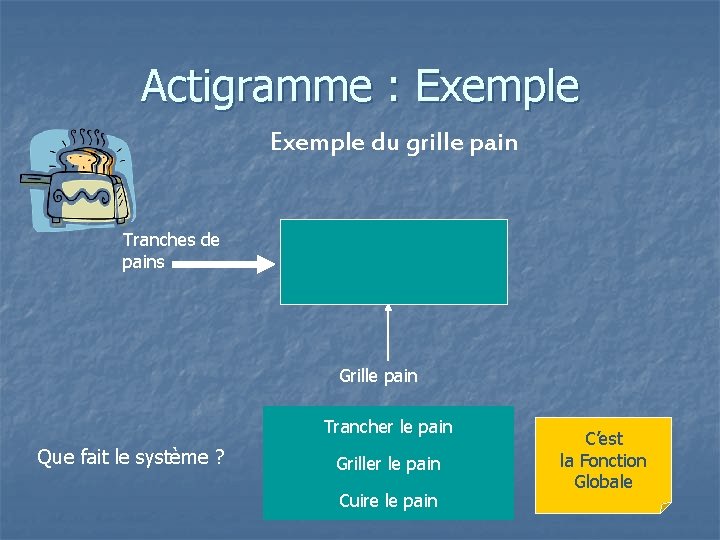

Actigramme : Exemple du grille pain Tranches de pains Grille pain Trancher le pain Que fait le système ? Griller le pain Cuire le pain C’est la Fonction Globale
Actigramme : Exemple du grille pain Tranches de pains Griller le pain Grille pain Des tranches de pain grillées Qu’en sort’il ? Des tranches de salami danois Du jus d’oranges pressées C’est la Matière d’Œuvre sortante
Actigramme : Exemple du grille pain Tranches de pains Griller le pain Tranches de pains grillées Grille pain Des miettes de pain Quels sont les déchets ? De l’eau sale Des sacs poubelles C’est la Matière d’œuvre Sortante secondaire
Actigramme : Exemple du grille pain Tranches de pains Griller le pain Tranches de pains grillées Miettes de pain Grille pain Énergie hydraulique De quelle énergie a t’on besoin ? Énergie pneumatique Énergie électrique C’est une donnée de contrôle

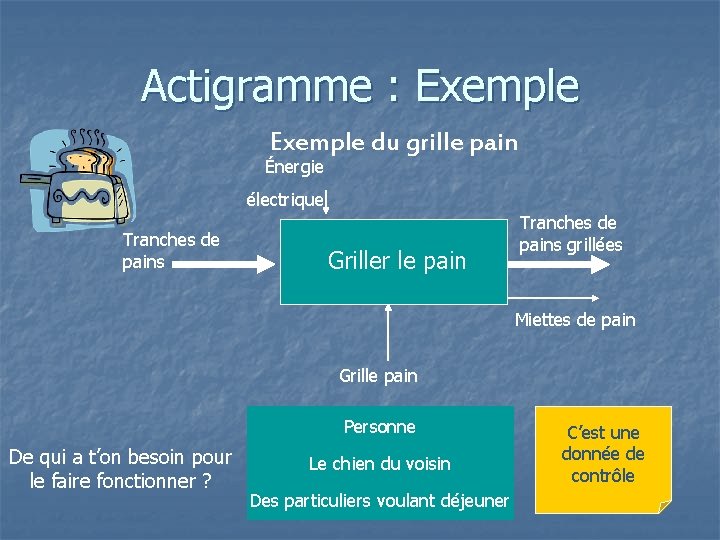

Actigramme : Exemple du grille pain Énergie électrique Tranches de pains Griller le pain Tranches de pains grillées Miettes de pain Grille pain Personne De qui a t’on besoin pour le faire fonctionner ? Le chien du voisin Des particuliers voulant déjeuner C’est une donnée de contrôle
Actigramme : Exemple du grille pain Tranches de pains Énergie Des électrique particuliers Griller le pain Tranches de pains grillées Miettes de pain Grille pain
Phase 2 : Relations avec l’extérieur (Analyse externe) Diagramme des interacteurs (diagramme pieuvre) Système, milieu ou utilisateur extérieur FI 1 On trace un trait nommé d’adaptation entre un milieu On trace un trait nommé Fi ou extérieur etles le système pour Nommer ces fonctions de service fonction interaction entre les On repère milieux extérieurs indiquer que le système doit (interaction + adaptation) avec milieux extérieurs ayant un lienle àun ayant une relation avec s’adapter aunotre milieusystème. extérieur. verbede d’action à l’infinitif. l’aide système. Système, milieu ou utilisateur extérieur FA 1 Fa fonction. Système étudié FA 2 Système, milieu ou utilisateur extérieur
Diagramme des interacteurs : Exemple du grille pain Tranches de pain Particulier Grille pain Tranches et l’électricité Le système permetil une interaction entre: Tranches et particulier Particulier et électricité Réseau électrique
Diagramme des interacteurs : Exemple du grille pain Tranches de pain FI 1: Griller le pain Particulier Grille pain Tous les milieux extérieurs Le système doit-il s’adapter à : Seulement le particulier Seulement le pain Réseau électrique
Diagramme des interacteurs : Exemple du grille pain Tranches de pain FI 1: Griller le pain Particulier Grille pain Réseau électrique Être esthétique Nom de l’interaction avec le réseau : Permettre leur insertion S’adapter au type de courant à la tension
Diagramme des interacteurs : Exemple du grille pain Tranches de pain FI 1: Griller le pain Particulier Grille pain Fa 1: S’adapter au type et à la tension du courant Être esthétique Nom de l’interaction avec le particulier : Permettre leur insertion S’adapter au type de courant à la tension Réseau électrique
Diagramme des interacteurs : Exemple du grille pain Tranches de pain Fa 3: Permettre leur insertion FI 1: Griller le pain Grille pain Fa 1: S’adapter au type et à la tension du courant Particulier Fa 2: Être esthétique Réseau électrique
Phase 3 : Fonctionnement (Analyse interne) Diagramme FAST : On détaille une ou plusieurs fonctions de service (interactions ou adaptation) FT 11: XX Solution A FT 12: XX Solution B FT 1: XX FS 1: XX FT 2: XX Solution C Sous fonctions techniques Solutions matérielles Fonction technique permettant de Comment on réaliser Fonction des service la à détailler physiquement ces fonctions.
Diagramme FAST : Exemple du grille pain FS 1: Griller le pain FT 1: XX Chauffer très fortement le pain FT 1 : Mettre en rotation Alimenter en eau
Diagramme FAST : Exemple du grille pain FT 11: XX FS 1: Griller le pain FT 1: Chauffer très Fortement le pain Amener le pain dans l’appareil FT 11 : Envoyer le pain par la poste Faire cuire des patates
Diagramme FAST : Exemple du grille pain FT 11: Amener le pain dans l’appareil FS 1: Griller le pain FT 1: Chauffer très Fortement le pain FT 12: XX Créer une source de chaleur FT 12 : Faire la lessive Acheter du pain
Diagramme FAST : Exemple du grille pain FT 11: Amener le pain dans l’appareil FS 1: Griller le pain Solution 1 : FT 1: Chauffer très Fortement le pain FT 12: Créer une source de chaleur Vérin hydraulique Levier + trappe à ressort Moteur à courant continu Solution 1
Diagramme FAST : Exemple du grille pain FT 11: Amener le pain dans l’appareil FS 1: Griller le pain Solution 2 : FT 1: Chauffer très Fortement le pain FT 12: Créer une source de chaleur Aimant Résistance électrique Vis + écrou Levier + trappe à ressort Solution 2
Diagramme FAST : Exemple du grille pain FS 1: Griller le pain FT 1: Chauffer très Fortement le pain FT 11: Amener le pain dans l’appareil Levier + trappe à ressort FT 12: Créer une source de chaleur Résistance électrique Réaliser l’exercice
