Thème Bâtiments Version 1 des spécifications Séminaire INSPIRE- 13 -14 Janvier 2010
Plan de la présentation • L’équipe • Méthodologie générale • Données existantes • Cas d’utilisation • Besoin utilisateurs • Normes existantes • Approche de modélisation • Prochaines étapes
L’équipe TWG BU
L‘équipe TWG BU • • • Barlow Simon (Royaume-Uni) Bergström Eddie (Suède) Ferencz Zsuzsanna (Hongrie) Gröger Gerhard (Allemagne) Johansson Karl-Gustav (Suède) Kooij Franck (Pays-Bas) Laurent Dominique (France) Mortier Frédéric (Belgique) Skeljbo Karen (Danemark) Taucer Fabio (JRC) Velasco Amalia (Espagne) Wysocka Ewa (Pologne) • Gaffuri Julien editeur facilitateur point de contact JRC
L‘équipe TWG BU • Réunion de démarrage – Paris – 10 et 11 Juin 2010
Méthodologie générale
Processus général Contrainte Données existantes Motivation Cas d’utilisation Besoins utilisateurs INSPIRE TWG Support Normes Bonnes pratiques Spécification de données
Composants de l’harmonisation des données Composants identifiés par la DT DS (Drafting Team Data Specification)
Check-list Extrait de la check-list : -Proposée par DT DS -Adaptée par TWG BU
Processus pour le TWG BU • Collecter l’information sur les données existantes (avec la check-list) • Identifier les cas d’utilisation génériques • Trouver des exemples concrets de cas d’utilisation – Enquête lancée par le Centre Commun de Recherche – Propositions des membres du TWG BU • Collecter les besoins utilisateurs (avec la check-list) • Etudier les normes relatives aux bâtiments • Proposer une première version du modèle de données pour les bâtiments
Données existantes
Sources d’information • Enquête menée par le groupe de travail Cadastre. INSPIREd! information générale sur toute l’Europe • Check-lists: – Pays représentés dans le TWG BU – Documents de référence : Norvège – Membres du WG sur Cadastre. INSPIREd! Information détaillée sur 17 pays
Sources d’information • Au niveau national – Vue topographique – Vue cadastrale • Au niveau local – Manque d’infos générales – Existence de données 3 D information détaillée disponible

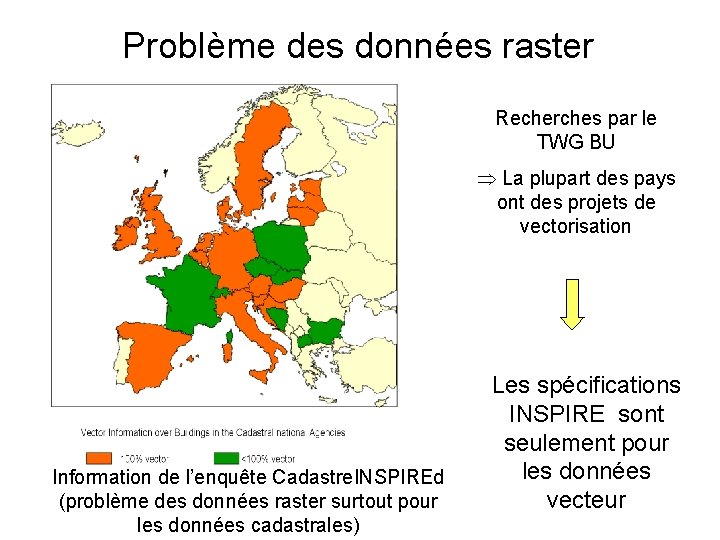

Problème des données raster Recherches par le TWG BU La plupart des pays ont des projets de vectorisation Information de l’enquête Cadastre. INSPIREd (problème des données raster surtout pour les données cadastrales) Les spécifications INSPIRE sont seulement pour les données vecteur
Cas d’utilisation
Cas d’utilisation Recensement - Statistiques Sécurité – gestion des risques Expansion urbaine Environnement Services publics Communication – Information / sensibilisation du public
Problèmes à résoudre Sécurité – gestion des risques Risques naturels : inondations, feu, tempêtes, tremblements de terre, avalanches, … Activités humaines: transport, industrie, … Expansion urbaine Etalement des grandes villes Mitage de l’espace rural / littoral Environnement Bruit Services publics Énergie (solaire, émission de CO 2) Qualité de l’air Sols Bâtiments protégés Lumière / visibilité Eau Développement durable
Utilisation des données Recensement - Statistique Recensement Sécurité – gestion des risques Bâti victime du risque Bâti source du risque Bâti ressource pour le risque Cartes de risque Unités urbaines Expansion urbaine Comprendre : identifier les aires urbaines Planifier : cartes d’usage du sol Mettre en oeuvre : permis de construire Cartes de ville Statistiques environnementales Environnement Rapport Services publics Comprendre, identifier Comprendre (besoins de transport, …) Aide à la décision (régulation, …) Décider (lieu d’un nouveau service …) Rapport Gérer Cartes thématiques / touristiques Web collaboratif Maquettes 3 D Communication – Information / sensibilisation du public
Exemples concrets • ≈ 65 check-lists collectées
Exemples concrets •
Exemples concrets Exemples: −Directive Inondations • −Directive Bruit −Directive Qualité de l’Air −Directive performances énergétiques des bâtiments −Conférences Climat −Directive Sols
Besoins utilisateurs les plus fréquents
Influence du bâti sur un phénomène physique Données topographiques (dont bâtiments) Données sur le phénomène physique Modèle de propagation Emprise du phénomène physique Exemples: inondation, bruit, pollution de l’air, lumière Données requises : − tous les bâtiments − localisation des bâtiments dans l’espace − comme solides (données 3 D data) − comme polygone + hauteur (données 2 D)
Influence du bâti sur un phénomène physique Influence des bâtiments sur la propagation de la pollution de l’air
Influence d’un phénomène physique sur les bâtiments Données sur le phénomène physique Analyse Vulnérabilité ou capacité du bâtiment Exemples: − inondation, incendie, tremblement de terre, bruit, … : vulnérabilité au risque ou à la pollution − exposition au soleil : capacité de recevoir des panneaux solaires Données requises : − Directement, architecture du bâtiment (matériaux, …) − Indirectement, date de construction et/ou de rénovation
Définition des aires urbaines et artificialisées Données sur les bâtiments Agrégation Ortho-image Aires urbaines ou artificialisées Exemples: planification urbaine, unités urbaines (statistiques), généralisation cartographique Données requises : − tous les bâtiments − localisation des bâtiments et autres constructions (données 2 D) − usage des bâtiments
Définition des aires urbaines et artificialisées Urban atlas (GMES) Carte d’usage du sol Généralisation cartographique
Transfert de données statistiques Données sur les bâtiments Données statistiques sur unités statistiques Localisation de données statistiques sur les bâtiments Données statistiques sur la zone d’intérêt Exemples : les zones d’intérêt peuvent être −zones de risque (zone inondable, zone autour d’un site SEVESO, …) − zone de pollution de l’air, de bruit, de chaleur − zone autour d’un arrêt de transport public Cas d’utilisation essentiel INSPIRE : estimation de l’exposition au risque ou à la pollution
Transfert de données statistiques exemple (1/2) SU Données statistiques sur unités statistiques Zone d’intérêt Bâtiments SU
Transfert de données statistiques exemple (1/2) SU SU Sélection du bâti résidentiel Localisation des données statistiques sur les bâtiments au prorata Nombre d’habitants (SU) x Volume (Bâti X) Nombre d’occupants (Bâti X) = Volume de tous les bâtis sur SU Agrégation sur la zone d’intérêt
Transfert de données statistiques Données requises : − surtout les bâtiments abritant des activités humaines − usage du bâtiment (résidentiel, industriel, commercial, …) − volume du bâtiment − directement (par l’attribut volume) − indirectement : −géométrie (polygone) − hauteur ou nombre d’étages
Cartographie thématique Données sur les bâtiments Cartographie Autre données Cartes papier ou électroniques Exemples généraux: - cartes de risque - cartes de qualité de l’air - - cartes de bruit - … Données requises : − Localisation des bâtiments (2 D)
Cartographie de voyage Autres exemples: - cartes touristiques, plans de ville - cartes marines (bâti comme point de repère) - cartes d’obstacles pour le trafic aérien Données requises : − Bâtiments particuliers (ex : constructions élevées) − Caractéristiques (surtout aspect physique) − Altitude du bâtiment − Nom du bâtiment
Constructions et bâtiments particuliers (exemples)
Cartographie Cartes de zones inondables Thermographie de toit (pertes de chaleur) Carte de bruit autour d’un aéroport Symboles pour les cartes marines électroniques
Maquettes 3 D Données sur les bâtiments Autres données Modélisation 3 D Exemples: - communication sur le risque -Aide à la décision (e. g. projet d’un nouvel équipement) - valorisation d’un territoire Données requises : − données 3 D (solide) Maquettes 3 D
Maquettes 3 D Bâtiments en zone inondable Thermographie de façade Simulation d’un projet de démolition Monument historique en 3 D
Localisation d’autres données Données localisées sur les bâtiments Données nonlocalisées sur les bâtiments Exemples: Application Information officielle - registre cadastral propriétaire(s) du bâtiment - lien avec les permis de construire - lien avec les sites SEVESO ou les sites protégés - registres de services publics lien avec les équipements Données requises : − référence à d’autres systèmes d’information − référence à des documents
Suivi de l’urbanisme Données sur les bâtiments Suivi Autres données Respect des règles d’urbanisme Exemples: - vérifier la densité d’une zone urbaine - vérifier le positionnement d’un bâtiment dans une parcelle Données requises : − localisation précise des bâtiments − surface officielle, volume officiel
Suivi de l’urbanisme Monitoring Données cadastrales détaillées pour la gestion de l’urbanisme
Normes existantes
Glossaires • Normes ISO ou CEN – ISO 6707 (Building and Civil Engineering) : vocabulaire général – ISO 9836 – pr. EN 15221 -6 Mesures (aire, volume) • Norme militaire DFDD (DGIWG Feature Data Dictionary )
Classification • Classification Eurostat des constructions – Inclut les bâtiments et ouvrages d’art Extrait de la classification Eurostat
Modèles de données • Point de vue cadastral : LADM (Land Administration Domain Model), future norme ISO 19152 • Point de vue 3 D – IFC (Industry Foundation Class): pour le processus de construction des bâtiments – City. GML: pour la représentation 3 D des villes (dont les bâtiments) City. GML est basé sur les concepts ISO et OGC City. GML candidat naturel pour les bâtis en 3 D dans INSPIRE
Approche de modélisation
Principes • Prise en compte des besoins utilisateurs • Afin d’assurer la faisabilité, un modèle flexible – 3 profils: • profile 1 normatif : données de base (2 D) • profile 2 non-normatif : toutes les données (2 D) • profile 3 non-normatif : toutes les données (3 D) Guide pour extensions ou pour évolutions – Listes de codes hiérarchiques et/ou extensibles – Très peu d’attributs obligatoires •
Champ d’application du thème Bâtiments • Décision d’inclure les constructions – telles que les ponts, les antennes, les cimetières, . . – requises par au moins un des cas d’utilisation identifiés par le TWG BU – qui ne sont pas (ou pas encore) contenues dans un autre thème INSPIRE – Même si elles ne sont pas considérées comme des bâtiments au sens commun TWG BU a élargi le champ d’application du thème
Profil 1 Le champ d’application du thème Bâtiment a été élargi pour inclure la classe d’objets Other. Construction
Profil 1 Liste des valeurs possibles pour la classe d’objets Other. Construction
Profil 1 Les attributs communs aux Buildings et à Other. Constructions sont factorisés dans la classe d’objets Abstract. Construction Concept City. GML : un Building peut être composé de Building. Parts
Profil 1: localisation des bâtiments La représentation multiple des bâtiments est autorisée
Profil 1: temps Influence du temps dans le monde réel Influence du temps dans le jeu de données
Profile 1: usage actuel Liste de valeurs possibles hiérarchique et extensible pour l’attribut usage actuel du bâtiment
Profile 1: bâtiments particuliers Extrait de la liste de codes
Profil 1: référence externe Concept City. GML Définition: référence à un système d’information externe contenant n’importe quelle information reliée à la construction. Système d’information Information Registre cadastral Propriétaire Permis de construire Aspects physiques et temporels Bâtiments historiques Histoire, intérêt Equipements (santé, éducation) Service hébergé par ce bâtiment
Profil 2 Nouveaux attributs Nouvelle classe d’objets • Building. Unit: subdivision d’un Building qui est homogène par rapport aux aspects légaux EXEMPLE : Un Building. Unit peut être un appartement dans une copropriété, i. e. un lot dans la matrice cadastrale

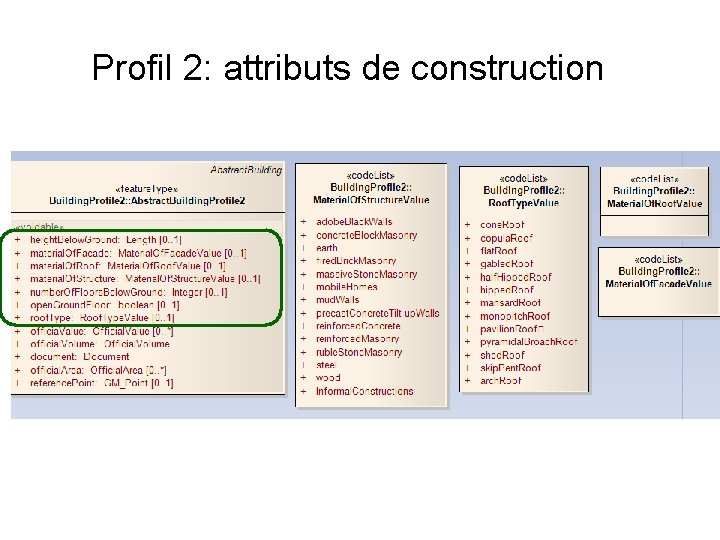

Profil 2: attributs de construction •
Profil 2: information officielle •
Profil 2 Possibilité d’inclure de l’information géographique volontaire Possibilité de lier des documents à un bâtiment, par exemple - photo de façade ou de cour intérieure - plan d’un étage
Profil 3 • Pour la modélisation des bâtiments 3 D dans INSPIRE Boundary Representation • Bounding surfaces • Basé à la fois : – Sur la sémantique définie par le TWG BU dans le profil 2 – Sur le modèle général de City. GML: un bâtiment est représentés par ses limites (toit, mur, sol) •
City. GML Niveaux de détail LOD 1 – Modèle de site ou de ville “boîtes à chaussures“ sans la forme des toits LOD 2 – Modèle de site ou de ville textures, formes de toits LOD 3 – Modèle de site ou de ville Modèle architectural détaillé LOD 4 – Modèle d’intérieur Modèle de navigation intérieure Lo. D choisi par INSPIRE
Profil 3 Basé sur le profil 2 d’INSPIRE Basé sur le modèle de City. GML (Lo. D 3)
Prochaines étapes
Next steps • Collecter de nouvelles check-lists – Eurostat – Autres cas d’utilisation • Nouvelle version du modèle – Prendre en compte les commentaires de la revue interne – Réviser le contenu – Améliorer les listes de valeurs, ajouter des définitions • Ajouter les chapitres manquants de la spécification de données – – – Système de référence des coordonnées Métadonnées / qualité Diffusion des données Représentation cartographique Saisie des données
