SELECTIVITE des PROTECTIONS Principe de la SELECTIVITE La
- Slides: 16
SELECTIVITE des PROTECTIONS
Principe de la SELECTIVITE La sélectivité est TOTALE si, pour toute valeur de Icc Un défaut(Ik 3) en un point d’installation être éliminé par triphasé présumé, seul le dispositifdoit AVAL fonctionne. le de PARTIELLE protection placé immédiatement en Ladispositif sélectivité est si le dispositif AVAL fonctionne seul jusqu’à valeur inférieure amont de ce une défaut, et de si court-circuit possible, par lui seul. à Icc présumé. Au-delà AMONT et AVAL fonctionnent.
AVANTAGES de la SELECTIVITE DISPONIBILITE PERMANENTE de l’ENERGIE à CONFORT des UTILISATEURS (abonnés tarifs vert, jaune, bleu) à IMPERATIFS de PRODUCTION respectés : * pas de rupture de fabrication * pas de reprise de procédure de démarrage * pas d’arrêt intempestif et dangereux de machines ou systèmes tels que pompes de lubrification, extracteurs de désenfumage.

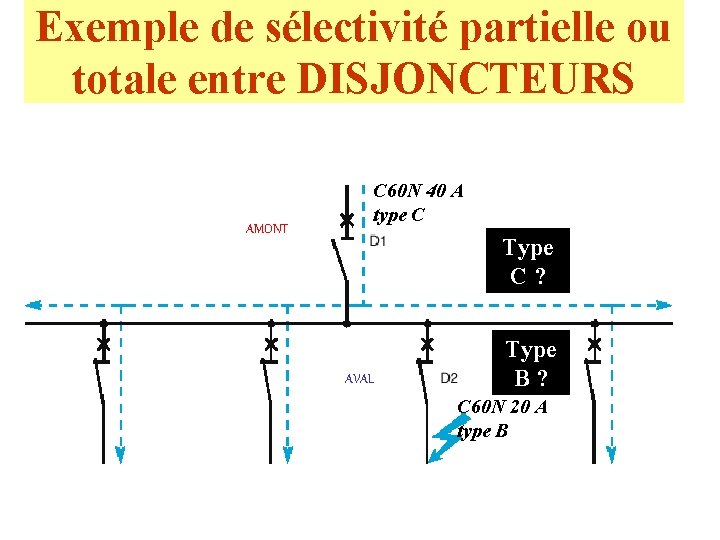

Exemple de sélectivité partielle ou totale entre DISJONCTEURS AMONT C 60 N 40 A type C Type C? AVAL Type B? C 60 N 20 A type B
Rappel : Courbes des DECLENCHEURS MAGNETOTHERMIQUES Limites de déclenchement thermique à froid, pôles chargés Limites de déclenchement électromagnétique, 2 pôles chargés Différents magnétiques possibles
Courbes des DECLENCHEURS MAGNETOTHERMIQUES -suite Autres magnétiques possibles Z : protection des circuits électroniques K : protection de récepteurs à fort courant d’appel (K = D) MA : protection des démarreurs moteurs
Sélectivité totale ? Sélectivité partielle ? t t I I AVAL seul déclenche AMONT seul AVAL seul déclenchent Irth Irm Icc aval Irm Icc amont AVAL + AMONT Limite de sélectivité
Illustration de la SELECTIVITE PARTIELLE Aval 20 A 40 A Limite de sélectivité Amont 40 A
Tableaux de sélectivité catalogue NB : La valeur 340 A correspond à 17 In AVAL vu sur diapo précédente
Sélectivité CHRONOMETRIQUE AMPEREMETRIQUE Basée sur intensité courbesdu • • Repose sur le le décalage en temporel dedes la courbe de protection magnétique amont • D’autant plus étendue que le calibre des disjoncteurs amont et aval sont différents t t I
Sélectivité entre disjoncteur aval et fusible amont * La courbe de fusion de préarc du fusible doit se situer au-dessus du point A * La courbe de fusion totale du fusible doit couper la courbe du disjoncteur avant la valeur du Pd. C ultime du disjoncteur (point B)
MOTEUR ASYNCHRONE : Sélectivité entre fusible amont et discontacteur aval ( modèle simplifié ) * La courbe de fusion du fusible doit se situer entre les points A et B • A : limite du Pd. C du contacteur M • B : courant max de démarrage du moteur
MOTEUR ASYNCHRONE : Association disjoncteur- contacteur * Le réglage du magnétique doit laisser passer le courant «sub-transitoire » - de crête - du moteur asynchrone. M
TRANSFO HT/BT : sélectivité entre fusible primaire et disjoncteur secondaire t HT * En cas de surcharge ou de courtcircuit en aval du secondaire du transformateur, il doit y avoir élimination du défaut sans altération des fusibles BT I Il faut pour cela consulter les tableaux de sélectivité
Protection Transfo HT/ BT : exemples de calibres proposés Puissance transfo 20 k. V / 400 V I 1 n HT Calibre fusible I 2 n BT Calibre disjoncteur 100 k. VA 2, 9 A 6, 3 A 140 A 160 x 0, 9 400 k. VA 11, 5 A 43 A 560 A 630 x 0, 9

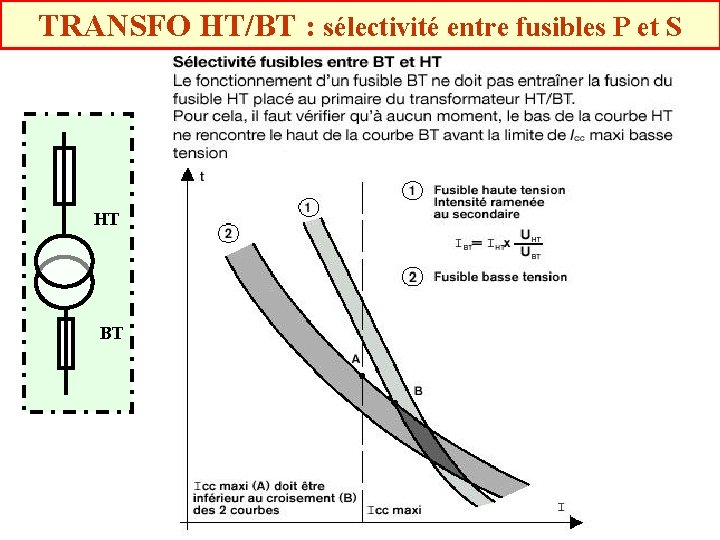

TRANSFO HT/BT : sélectivité entre fusibles P et S HT BT
