Universidad de Iberoamérica Facultad de Medicina Bachillerato Medicina y Cirugía RADIOLOGIA E IMÁGENES MÉDICAS Código: RA 3014 Dr. Walter Blanco Z. Radiología e Imágenes médicas
CLASE N° 1 1. 2. 3. 4. 5. Entrega del programa Conceptos Históricos y principios físicos básicos. Formación de imágenes mediante tubo de rayos X Principios básicos de otras modalidades de imagen diagnóstica. Nociones básicas sobre protección radiológica. Radiología e Imágenes médicas
Antecedentes Históricos La senda de la luz invisible (Crane) El ambar , Magnetita( mineral de hierro con propiedades magnéticas naturales) William Gilbert escribió el libro “De magnete” Otto Van Guericke creo la primera bomba de aire para el vacío. Bola grande de sulfuro ( primera máquina eléctrica) Hooke y Haussbee unieron la electricidad y el vacío (1713) Radiología e Imágenes médicas
Antecedentes Históricos Primeros experimentos con electricidad. William Gilbert. 1600 Radiología e Imágenes médicas
Antecedentes Históricos Otto Von Guericke creó la bomba de vacío Radiología e Imágenes médicas
Antecedentes Históricos Luminosidad de los gases en un tubo al vacío excitado por electricidad. Michael Faraday. Radiología e Imágenes médicas
Antecedentes históricos Sir William Crookes en 1879 Tubos de alto vacío (hasta un millón de atmósferas) desencadenaban nuevos fenómenos ( producción de colores) Prácticamente descubrió el tubo de rayos x pero no se dio cuenta. Radiología e Imágenes médicas
Antecedentes Históricos Wilhem Conrad Roentgen 1845 Lennep (Alemania) Matemático Ingeniero. 1865 experimentó con el tubo de Crookes. 28 de diciembre de 1895 publicó en la Sociedad Físico Médica de Wurzburg su comunicación “Una nueva clase de rayos” Radiología e Imágenes médicas
Wilhem Conrad Roentgen El 8 de noviembre de 1895 pudo demostrar, en una habitación oscurecida, trabajando con un tubo al vacío, similar al de Crookes, la presencia de luz a una distancia considerable, donde estaba una pantalla de platinocianuro de bario y lo relacionó con una descarga del tubo. Su merito fue que razonó que la florescencia se debía a ciertos rayos emanados del tubo al vacío. Radiología e Imágenes médicas
Antecedentes Históricos Radiología e Imágenes médicas
Antecedentes Históricos Mano de la señora Roengent. Primera radiografía 22 de diciembre de 1896 Radiología e Imágenes médicas
Radiología e Imágenes médicas
Antecedentes Históricos Nacimiento de la radiología moderna. Coodlige (1913) tubo al vacío con filamento caliente y ánodo de tungsteno Macintyre sustituyó en 1896 las placas fotográficas iniciales por el film radiográfico. 1925 Cine radiología (rayos x en movimiento) 1948 Moon describe intensificador de imágenes. 1960 introducción del procesado automático. Década de los noventas: digitalización de la imagen. Radiología e Imágenes médicas
Antecedentes históricos TOMOGRAFIA COMPUTARIZADA Dr. Geofrey Hounsfield lo describió en 1971 apoyado en los trabajos de Cormack que habían sido publicados en 1963 y 1964. Les fue concedido el premio Nobel de medicina en 1979. Radiología e Imágenes médicas
Antecedentes históricos Escáner de primera generación 1975 Radiología e Imágenes médicas
Antecedentes históricos RESONANCIA MAGNÉTICA Felix Block y Edward Purcell premio Nobel en 1952 Erich Odeblad del Instituto Karolinska revisó durante treinta años las características de todos los tejidos y secreción humana. Lanterbur imágenes de dos recipientes de agua en 1973 Damadian en 1974 ´primera imagen de un ser vivo (un ratón). Aberden, Smith y colaboradores diferenciar tejidos normales de tumorales. Radiología e Imágenes médicas
Antecedentes históricos E. Purcell F. Block Radiología e Imágenes médicas
Antecedentes Históricos Doctor laterburg Primer equipo de resonancia 1979 Radiología e Imágenes médicas
ANTECEDENTES HISTORICOS Radiología en Costa Rica. 1904 primera radiografía en Costa Rica debido a José Bruneti Felix. 1907 se trajo el primer tubo de rayos x al Hospital San Juan de Dios. 1931 el Dr. Carlos de Céspedes médico graduado en Brucelas se hace cargo del servicio de rayos x. 1936 Llegó el Dr, José Cabezas Duffner primer radiólogo graduado en el Instituto Marie Curie de París. 1951 Dr. Enrique Morúa Banchs graduado de Mexico. Hasta el año 1960 se incorporaron 6 radiólogos mas. En 1962 se inauguró la carrera para Técnicos de radiología en La U. C. R. En 1979 se iniciaron los estudios de postgrado por el CENDEISS Radiología e Imágenes médicas
Radiología e Imágenes médicas
Antecedentes históricos Ultrasonidos utilizados En un baño de agua (1957) Radiología e Imágenes médicas
Principios físicos de la radiología convencional RAYOS X NATURALEZA ORIGEN PROPIEDADES PRODUCCIÓN TUBO Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Principios físicos de la radiología convencional Diferencia entre rayos luminosos y rayos x es la frecuencia ( número de vibraciones por segundo) Rayos x 1/10. 000 de la luz Por tanto se comportan parecido. Longitudes de onda para rayos x de uso en radiología médica son aproximadamente de 0. 5 a a 0, 12 Armstrong Radiología e Imágenes médicas
Radiología e Imágenes médicas
Principios físicos de la radiología convencional ORIGEN Se originan cuando los electrones son frenados repentinamente al incidir con la materia Diferentes longitudes de onda (espectro continuo) Radiación característica (depende del material de blanco) A menor longitud de onda mas penetración (radiación dura) A mayor longitud de onda menor penetración (radiación blanda) Radiología e Imágenes médicas
Principios físicos de la radiología convencional Propiedades de los rayos x. Poder de penetración Efecto luminiscente Efecto fotográfico Efecto ionizante Efecto biológico Radiología e Imágenes médicas
Principios físicos de la radiología convencional Poder de penetración Radiación incidente Tejidos radio transparentes Radiación absorbida atravesados fácilmente. Tejidos radio pacos los que absorben los rayos x Radiación remanente Radiología e Imágenes médicas
Principios físicos de la radiología convencional EFECTO LUMINISCENTE Ciertas sustancias producen luz al ser expuestas a los rayos x. ( fósforos inorgánicos y el tungstato de calcio) Fluorescencia (Sulfuro de zinc y sulfuro de cadmio) Fosforescencia ( continúa por corto tiempo después de haber cesado la radiación) Se usa en pantallas fluorescentes y pantallas reforzadoras Radiología e Imágenes médicas
Principios físicos de la radiología convencional EFECTO FOTOGRAFICO Al igual que la luz visible puede actuar sobre una emulsión fotográfica. EFECTO IONIZANTE Ioniza las moléculas del aire y lo hace conductor de electricidad (se usa para medir cantidad y calidad de la radiación) EFECTO BIOLOGICO Han permitido usarlos en terapia. Radiología e Imágenes médicas
Principios físicos de la radiología convencional PRODUCCION Fuente de electrones que choque contra una diana con suficiente energía. 90% de la energía del electrón se convierte en calor. 10% se convierte en rayos x. Radiología e Imágenes médicas
Para producir rayos x Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Principios físicos de la radiología convencional Tubo de rayos x Radiología e Imágenes médicas
Radiología e Imágenes médicas
CATODO Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
ANODO FIJO Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
ANODO GIRATORIO Radiología e Imágenes médicas
Radiología e Imágenes médicas

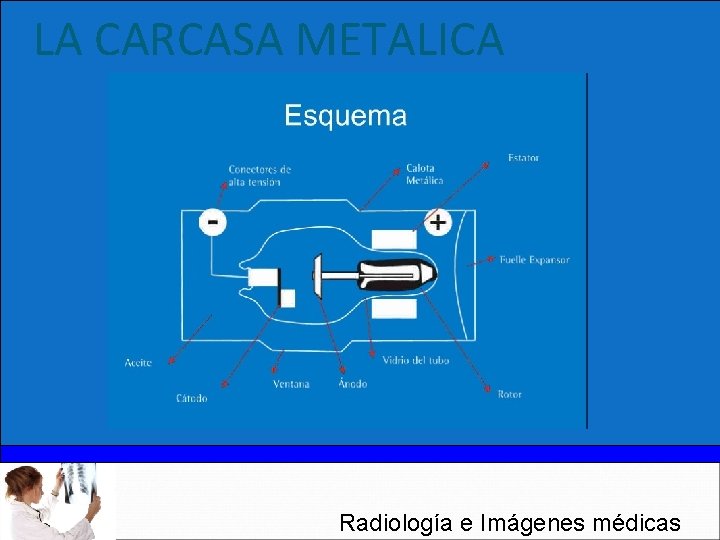

LA CARCASA METALICA Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
VARIADAS ENERGÍAS Radiología e Imágenes médicas
Depende del material Radiología e Imágenes médicas
Principios físicos de la radiología convencional Calidad de la radiación Voltaje mas alto mayor velocidad de los electrones. Rayos x de onda mas corta y por ello mas penetrantes. Medido en Kilovoltios Cantidad de la radiación Proporcional a la cantidad de corriente medida en miliamperios Radiología e Imágenes médicas
Principios físicos de la radiología convencional FORMACION DE LA IMAGEN Radiación emergente (diferencias de intensidad o contrastes de radiación) Imagen de radiación Imagen permanente (placa radiográfica) Imagen transitoria (pantalla fluoroscópica) Radiología e Imágenes médicas
Principios físicos de la radiología convencional IMAGEN PERMANENTE PANTALLA REFORZADORA LUZ VISIBLE PLACA FOTOGRAFICA Radiología e Imágenes médicas
Principios físicos de la radiología convencional IMAGEN TRANSITORIA RADIOSCOPIA TRADICIONAL Radiología e Imágenes médicas
Principios físicos de la radiología convencional INTENSIFICADOR DE IMAGENES Radiología e Imágenes médicas
Principios físicos de la radiología convencional RADIACION DISPERSA RAYOS X QUE NO SON ABSORBIDOS POR LOSTEJIDOS SE DISPERSAN EN TODAS DIRECCIONES. No contribuyen a formar la imagen y reducen el contraste. Se reduce con: 1) Láminas de plomo posterior al chasis 2) conos y diafragmas (anteriores) 3) parrillas fijas o móviles Radiología e Imágenes médicas
Principios físicos de la radiología convencional GEOMETRÍA DE LA IMAGEN Superposición (la imagen es la suma de todas las estructuras atravesadas) Paralelaje o efecto de canto (el desplazamiento del foco o rotación del paciente nos da una impresión espacial) AMPLIACION Y DISTORCIÓN (la definición del objeto se mejora manteniendo una distancia foco-placa uniforme disminuyendo el tamaño del foco emisor o con la disminución de la distancia objeto placa. Radiología e Imágenes médicas
Principios físicos de la radiología convencional Disminucion del foco emisor Radiología e Imágenes médicas
Principios físicos de la radiología convencional GEOMETRÍA DE LA IMAGEN Perceptibilidad del detalle depende del contraste (oposición entre las partes claras y oscuras permite observar un componente de lo que lo rodea ese componente se llama detalle. La calidad de la placa depende de la perceptibilidad de los detalles. Definición: La nitidez es una idea abstracta por tanto debe de hablarse de falta de nitidez o borrosidad. Radiología e Imágenes médicas
Principios físicos de la radiología convencional GEOMETRIA DE LA IMAGEN Borrosidad produce un efecto adverso en la calidad de la placa. Existen tres tipos de borrosidad: Borrosidad geométrica ( relativa al tamaño del foco) Borrosidad cinética (al movimiento durante la exposición) Borrosidad intrínseca (estructura de la película) Contraste de radiación ( dado por el kilovoltaje) Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Principios físicos de la radiología convencional REVELADO MANUAL. AUTOMATICO. Radiología e Imágenes médicas
Principios físicos de la radiología convencional TECNICAS ESPECIALES Magnificación (separando objeto de la placa). Tubos con mancha focal pequeña de hasta 0, 1 mm. (normales de 1 y 2 mm) Tomografía lineal. Xerorradiografía (superficie fotoconductiva de selenio en placa de aluminio) Sustracción Radiología e Imágenes médicas
Digitalización de la imágen Con el vertiginoso desarrollo de la tecnología informática ha sido posible desarrollar programas para pasar, el engorroso método fotográfico, de adquisición y almacenamiento de imágenes a técnicas digitales que permiten una serie de ventajas. Radiología e Imágenes médicas
Digitalización de la Imágen El equipo de rayos x puede ser un equipo convencional. Se sustituye la placa fotográfica por un sensor (soporte de diminutos cristales de fósforo fotoestimulables por los fotones de rayos x) Se forma imagen latente que es leída por un lector laser. El lector laser (rayo luminiscente) la convierte en señal eléctrica y se transfiere al procesador de imagen. (RADIOLOGÍA DIGITAL INDIRECTA) Radiología e Imágenes médicas
Digitalización de la Imágen La captura digital directa de la imagen, para convertir los rayos x a una señal electrónica (Radiología digital directa), permite una imagen de mejor calidad al obviar el paso a luz dentro de la conversión. Radiología e Imágenes médicas
Digitalización de la Imágen Chasis digital sensores Radiología e Imágenes médicas
Digitalización de la Imágen Radiología e Imágenes médicas
Digitalización de la Imágen Beneficios de la radiología digital. Menor dosis de radiación Menor cantidad de químicos contaminantes (plomo, líquidos reveladores). Ahorro de placas fotográficas, reveladores y mantenimiento de máquinas reveladoras. Disminución de espacio para archivo. Envío de imágenes a distancia. Radiología e Imágenes médicas
Digitalización de la Imágen Desventajas: Facilidad para que las imágenes puedan ser modificadas, despierta la suspicacia de que las mismas puedan ser adulteradas para actos ilícitos. Por tanto debe solicitarse copia digital (no impresa) de la imagen. Ampliar cuatro veces y buscar diferencias. Radiología e Imágenes médicas
Radiología e Imágenes médicas
Principios de la tomografía computarizada Es una imagen seccional de una parte del organismo humano gracias a la capacidad de medir punto por punto la atenuación de los rayos x, por medio de un programa de computadora. La capacidad diferente de los diversos tejidos (normales o patológicos) para atenuar los rayos x, determina puntos en una escala de grises, que ordenada por la computadora produce una imagen axial. Radiología e Imágenes médicas
Principios básicos del T. A. C Radiología e Imágenes médicas
Principios básicos del T. A. C Esquema básico del TAC PIXEL Y VOXEL Radiología e Imágenes médicas
Radiología e Imágenes médicas
Principios básicos del T. A. C Radiología e Imágenes médicas
Principios básicos del T. A. C Radiología e Imágenes médicas
Principios básicos del T. A. C Radiología e Imágenes médicas
Principios básicos del T. A. C Radiología e Imágenes médicas
Principios básicos del T. A. C Radiología e Imágenes médicas
Principios básicos del T. A. C Radiología e Imágenes médicas
Principios básicos del T. A. C TAC HELICOIDAL Radiología e Imágenes médicas
Principios básicos del T. A. C Radiología e Imágenes médicas
Principios básicos del T. A. C Radiología e Imágenes médicas
Principios básicos del T. A. C Radiología e Imágenes médicas
Principios básicos del T. A. C Radiología e Imágenes médicas
Principios básicos del T. A. C Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
multiplanaridad Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas
Principios básicos del ultrasonido Radiología e Imágenes médicas

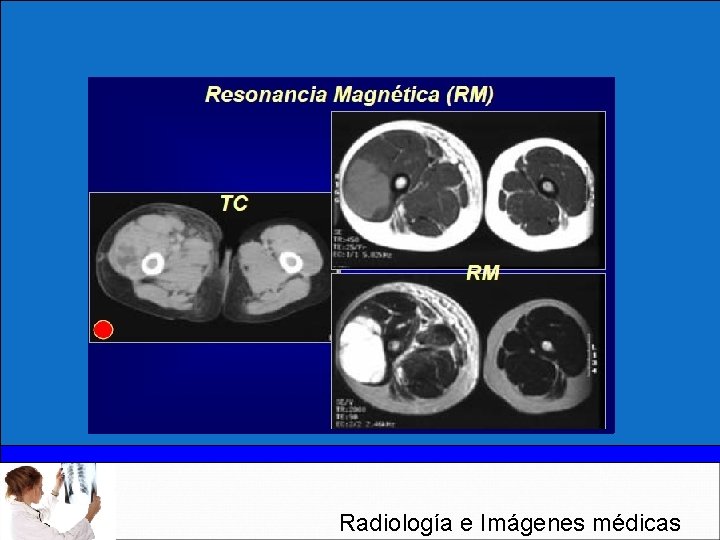

Principios básicos de Resonancia Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
La rapidez de precesión es proporcional a la fuerza de intensidad del campo y específica a cada especie nuclear, siendo esta última la frecuencia de resonancia o frecuencia de Larmor. El hidrógeno en un campo de 0, 35 T resonara a 15 MHZ y a 0. 7 a 30 MHZ. Si aplicamos un pulso de radio con una frecuencia coincidente los núcleos empiezan precesar y emiten una señal coherente que podrá ser captada por el receptor Radiología e Imágenes médicas
Radiología e Imágenes médicas
El ángulo dependerá de la intensidad y duración de la señal Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
t 1 t 2 DP AGUA Hipointensa (negra) Hiperintensa (blanca) Isointensa (gris) GRASA Hiperintensa (blanca) FIBROSIS Hipointensa (negra) Radiología e Imágenes médicas
Radiología e Imágenes médicas
TR T 2 T 1 DP TE Largo (1500 ms) Corto (500 ms) Largo( 1500 ms) Largo (70 ms) Corto (30 ms) Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
T 1 T 2 DP Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
TOMOGRAFIA POR EMISIÓN DE POSITRONES Es una técnica fisiológica que utiliza metabólicos como aminoácidos y glucosa marcados con radioisótopos que emiten positrones. La base es el incremento en la actividad metabólica de las células en procesos infecciosos, inflamatorios o neoplásicos. Se usan diferentes metabolitos. El más común es 2 fluoro 2 deoxi-D glucosa (F. D. G). Es la mejor modalidad para determinar la enfermedad metastásica temprana. Radiología e Imágenes médicas
P. E. T. CT El P. E. T. es estrictamente funcional y pierde límites anatómicos para la orientación morfológica precisa. La fusión de las imágenes de PET con TAC es una modalidad nueva que une los detalles anatómicos del TAC con la información funcional del PET, proporcionando mediciones metabólicas. Radiología e Imágenes médicas
Radiología e Imágenes médicas
PROTECCIÓN RADIOLÓGICA Radiología e Imágenes médicas
Principios físicos de la radiología convencional EFECTOS BIOLOGICOS DE LOS RAYOS X Efectos sistémicos: Se dan por encima de 1 gray (100 rads). Por encima de 1, 4 gray produce enfermedad severa. Por encima de 5 gray se muere el 50%. Por encima de 50 gray es mortal Lesiones genéticas: La radiación produce alteraciones cromosómicas, interfiere con la mitosis y parece tener una alta probabilidad de mutación genética directa. Radiología e Imágenes médicas
Principios físicos de la radiología convencional Un Gray es una unidad de dosis absorbida �Se define como la absorción de un joule de energía ionizante x kg de material irradiado. } � 1 joule es la energía cinética de un cuerpo con una masa de 2 kg que se mueve una velocidad de 1 m/s en el vacío. Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Principios físicos de la radiología convencional Efectos biológicos de los rayos x Afectación del embrión en cualquier estadío de su desarrollo. Muerte neonatal puede resultar de la radiación de 7 a 12 días después de la fertilización (2 a 6 semanas de embarazo) con dosis de 2 gray. Para la producción de alteraciones genéticas no se conoce la dosis. Por ello debe evitarse la exposición en el primer trimestre a menos que sea de vida o muerte. Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Principios físicos de la radiología convencional EFECTOS BIOLÓGICOS DE LOS RAYOS X Valores de dosis a pacientes en algunos estudios Columna lumbar ap………. 10 miligray lateral… 30 miligray columna lumbosacra… 40 miligray Torax pa……………. 0, 3 miligray lateral……………… …. 1, 5 miligray Abdomen ap…………………. . 10 miligray Radiología e Imágenes médicas
Principios físicos de la radiología convencional CONTRASTES Negativos (gases solos o en doble contraste) Neumoventriculografía, retroperitoneo, artrografía aparato digestivo. Positivos Estudios con bario Productos yodados (iónicos y no iónicos) Liposolubles (broncografía, mielografía, ventriculografía Fistulografía etc. Radiología e Imágenes médicas
Radiología e Imágenes médicas
BIBLIOGRAFÍA Crane AW. The research trail of the X-Ray , En: Bruwer AJ. Classic description in diagnostic Radiology. Ch Thomas Sprigfield 1964. Eisemberg RL. Radiology. An ilustrated History, Mosby Co. St. Louis 1992. Glasser O. W. C. Roentgen and the discovery of the Roentgen rays AJR, 1995; 165: 10331040. Pedrosa y Casanova Tratado de Radiología Clínica. Volumen I , cuarta edición 1989. Tubo y producción de rayos x. Dr Ubaldo Tentoni. I Encuentro Internacional de Servicios con Docencia-Residencia en Radiología. Colegio Interamericano de Radiología. 2007 Acta Médica Costarricense v. 42 San José Marzo de 2000. Protección radiológica en servicios de emergencias. Dr. Sergio Diez Domingo. Curso por imágenes en traumatismo. Colegio Interamericano de radiología. Junio del 2010. Revista Chilena de Radiología v-14 2008. . Imagenología. Nidia Rios y Donato Saldivar. Manual moderno 2007 Pedrosa, Diagnóstico por imagen, volúmen I. Marbal libros 2009. Ameran. Aplicación multimedia para la enseñanza de la radiología a estudiantes de medicina. www. ameram. es Radiología e Imágenes médicas
