Universidad de Iberoamrica Facultad de Medicina Bachillerato Medicina
Universidad de Iberoamérica Facultad de Medicina Bachillerato Medicina y Cirugía RADIOLOGIA E IMÁGENES MÉDICAS Código: RA 3014 Dr. Walter Blanco Z. Radiología e Imágenes médicas
CLASE N° 5 Patron intersticial pulmonar Tuberculosis S. I. D. A Lesion cavitaria y quistica. Calcificacion Pulmonar. Lesion hiliar Radiología e Imágenes médicas
TORAX NORMAL Radiología e Imágenes médicas
TORAX NORMAL LATERAL Radiología e Imágenes médicas
Patrón intersticial El intersticio pulmonar: (estructuras) 1. paredes alveolares 2. septos interlobares. 3. El espacio subpleural. 4. El espacio que rodea los vasos y bronquios (espacios perivasculares y peribronquiales) Radiología e Imágenes médicas
Lesión intersticial No es posible observar en radiología convencional a los cuatro componentes del intersticio pulmonar (solo por T. A. C. A. R. ). Existe estrecha relación entre la enfermedad de los componentes intersticiales y el patrón intersticial radiológico, porque estas enfermedades producen engrosamiento de uno o mas de los componentes anatómicos del intersticio. Radiología e Imágenes médicas
Lesion intersticial Tipos de patrones intersticiales. 1. Patrón intersticial lineal. 2. Patrón intersticial nodular. 3. Patrón intersticial destructivo. Radiología e Imágenes médicas
Lesión intersticial Dos patrones intersticiales básicos PATRON LINEAL Si todos los componentes del intersticio están engrosados en forma simétrica y difusa el resultado es la presencia de lineas anormales PATRON NODULAR Si todos los componentes se engruesan en forma irregular, con regiones normales, alternando con porciones del intersticio patológico, el resultado es un patrón nodular. Radiología e Imágenes médicas
Lesión intersticial difusa lineal nodular Radiología e Imágenes médicas
LESIÓN INTERSTICIAL DIFUSA La tercera forma de patrón intersticial se produce cuando El resultado específico del engrosamiento intersticial es La fibrosis y la enfermedad destruye el intersticio en forma Irreversible. Esta es la forma destructiva del patrón Intersticial y se conoce como patrón en panal o pulmón terminal Radiología e Imágenes médicas
LESION INTERSTICIAL Patrón destructivo O fibrótico Radiología e Imágenes médicas
• La mayoría de los sistemas de análisis de los patrones pulmonares empieza por definir cualquier opacidad o radiotransparencia anormal en localizada o difusa Radiología e Imágenes médicas
Lesión intersticial Diferenciación de patrones pulmonares 1 2 nodular 3 4 Patrones pulmonares Radiología e Imágenes médicas
Lesión intersticial Los septos y los espacios subpleurales son componentes del intersticio, A través de los cuales se extienden las enfermedades a distintos lóbulos Y segmentos, por tanto la evidencia de que una enfermedad está limitada Por una cisura va en contra de una existencia de un patrón intersticial. Radiología e Imágenes médicas
Lesión intersticial Neumonía por Pneumocystis Patrón consolidativo difuso Radiología e Imágenes médicas
Lesión intersticial Patrón vascular Defecto septal auricular Radiología e Imágenes médicas
Lesión intersticial El patrón de la vía respiratoria es el más pleomórfico de todos Y por tanto mas difícil de distinguir, tanto del patrón intersticial Como del consolidativo. SE DIVIDEN EN: Obstructivo. Obstrucción completa o parcial de cualquier segmento De la vía aérea ( tráquea, bronquios principales, bronquios pequeños Bronquiolos o bronquiolos terminales) Engrosamiento parietal de cualquier segmento de la pared , como ocurre En la bronquitis crónica o en las bronquiectasias. Radiología e Imágenes médicas
Engrosamiento parietal bronquiolitis bronquiectasias Areas quísticas Atrapamiento de secreciones Radiología e Imágenes médicas
Persistencia del patrón intersticial y alveolar Radiología e Imágenes médicas
Importancia del tacar En la diferenciación Entre patrón intersticial Y engrosamiento parietal. Radiología e Imágenes médicas
Lesión intersticial Patrones intersticiales Radiología e Imágenes médicas
Lesión intersticial PATRON INTERSTICIAL LINEAL. Presencia de opacidades lineales sobreañadidas en el pulmón. Por tanto Es necesario diferenciar entre las densidades pulmonares normales y Las líneas patológicas. Estructuras normales son los vasos sanguíneos que se ven en el tanto que tengan sangre. Son mayores en los hilios, divergen hacia la periferia, se ramifican en ángulo agudo, se afilan hacia la periferia y Finalmente dejan de verse al aproximarse a los márgenes del pulmón Radiología e Imágenes médicas
Lesión intersticial difusa Se han descrito tres tipos de líneas Líneas C de Kerley: Opacidades lineales que se distribuyen en todas Direcciones formando un patrón reticular. Son más profusas en las Bases pulmonares. Lineas B de Kerley: Son engrosamiento de los septos interlobulillares. Se observan en la periferia, también en las bases, pero son líneas horizontales perpendiculares a la superficie pleural Lineas A de Kerley: Son engrosamiento de los septos interlobulillares, pero en los campos superiores y medio. Son difíciles de ver. Generalmente en la región retroesternal en la placa lateral Radiología e Imágenes médicas
Patrón reticular Líneas A y C de Kerley Radiología e Imágenes médicas
Líneas b De Kerley Lineas c Radiología e Imágenes médicas
Lineas b de Kerley Radiología e Imágenes médicas
• Causas del patrón intersticial lineal Agudas: Edema pulmonar ( I. C. C. , uremia, sobrecarga de líquidos) Infección: Neumonía viral, neumonía por micoplasma, Mononucleosis infecciosa Pneumocistys carinii. Crónicas: Edema crónico (Cardiopatía arteriosclerótica, estenosis mitral, enfermedad Pulmonar oclusiva). Enfermedad granulomatosa ( Sarcoidosis, histiocitosis). Patología del colágeno ( Pulmón reumatoide, esclerodermia, dermatomiositis) Diseminación linfangítica de un tumor Enfermedades ambientales (asbestosis, silicosis y talcosis) Radiología e Imágenes médicas
Patrón intersticial lineal Radiología e Imágenes médicas
Patrón intersticial lineal Radiología e Imágenes médicas
neumoconiosis Radiología e Imágenes médicas
Patrón intersticial lineal Engrosamiento peribronquial Radiología e Imágenes médicas
Lesión intersticial difusa Patrón intersticial nodular: Son opacidades redondeadas de márgenes Bien definidos, distribución uniforme, tamaño menor de 5 mm y forma Relativamente homogénea. Se deben diferenciar de los derivados de La enfermedad consolidativa parcheada o de los nódulos alveolares Radiología e Imágenes médicas
Patrón intersticial nodular Metastasis hematógenas de un ca Testicular embrionario Radiología e Imágenes médicas
Causas de patrón intersticial nodular • Enfermedades infecciosas granulomatosas • Tuberculosis • Enfermedades por micobacterias atípicas • Histoplasmosis, cocidiodomicosis • Criptococosis • Blastomicosis (norteamericana y sudamaericana) • Enfermedades bacterianas • Nocardiosis y actinomicosis Radiología e Imágenes médicas
Causas de patrón intersticial nodular • Procesos no infecciosos • Sarcoidosis • Granulomatosis/vasculitis • De Wagener, linfocítica, broncocéntrica, alérgica. • Histiocitosis • Metástasis hematógenas • Neumoconiosis ( Silicosis, beriliosis, estanosis, siderosis) Radiología e Imágenes médicas
Infecciones granulomatosas Tuberculosis miliar Y silicosis simple Radiología e Imágenes médicas
Sarcoidosis Patrón nodular Radiología e Imágenes médicas
Lesión intersticial Patrón intersticial destructivo: Son casos avanzados de destrucción del insterticio, dando lugar a la formación de espacios quísticos periféricos. El volúmen pulmonar suele disminuirse a menos que se Asocia a la presencia de E. P. O. C. También se llama Pulmón en panal o pulmón en estadío Terminal. Es más fácil de visualizar en T. A. C. A. R. Radiología e Imágenes médicas
Lesión intersticial pulmonar Patrón intersticial destructivo: CAUSAS: Mas frecuente: Fibrosis pulmonar idiopática y alveolitis Fibrosante (idiopática) Otras causas: Numonías, infartos y enfermedades inflamatorias que produzcan cicatrices (TB), pueden producir areas aisladas de “panalización). La panalización difusa, por cualquier causa suele ser grave. Radiología e Imágenes médicas
Alveolitis fibrosante Pérdida de volumen pulmonar Radiología e Imágenes médicas
Alveolitis fibrosante quistes Radiología e Imágenes médicas
Intersticio de Weibel Intersticio axial Peribroncovascular Intersticio periférico subpleurales intralobulillar Alrededor de los alveolos Radiología e Imágenes médicas
Lobulillo pulmonar secundario de Miller 10 a 24 mm de diametro Radiología e Imágenes médicas
Patrones anormales en Tacar pulmonar • Patrón lineal o reticular • Patrón nodular • Aumento de densidad pulmonar • Vidrio esmerilado • Consolidación • Patron de disminución en la densidad pulmonar • Patrón quístico • Perfusión en mosaico Radiología e Imágenes médicas
Radiología e Imágenes médicas
Signo de la interfase irregular Perdida de la nitidez entre el pulmón aireado y bronquios y vasos de la pleura visceral Radiología e Imágenes médicas
Engrosamiento peribroncovascular Radiología e Imágenes médicas
Engrosamiento septal interlobulillar Radiología e Imágenes médicas
Panalización (honey comb) Radiología e Imágenes médicas
Vidrio deslustrado Radiología e Imágenes médicas
consolidación Radiología e Imágenes médicas
consolidación Radiología e Imágenes médicas
Empedrado loco (crazy paving) Vidrio deslutrado mas un patrón reticular Radiología e Imágenes médicas
Radiología e Imágenes médicas
Patrón quístico linfangioleiomiomatosis Radiología e Imágenes médicas
Radiología e Imágenes médicas
Enfisema centrolobulillar Paciente fumador Radiología e Imágenes médicas
Enfisema paraseptal Radiología e Imágenes médicas
bronquiectasias Radiología e Imágenes médicas
Atrapamiento aéreo inspiración expiración Radiología e Imágenes médicas
Radiología e Imágenes médicas
TUBERCULOSIS Producida por el bacilo de Koch, ha dejado de ser el azote de la humanidad que mantenía una mortalidad de 200 casos por cada 100. 000 habitantes a principios del siglo 20. El advenimiento de la antibiotico terapia y los esquemas de vacunación han ido acabando con la extensión de la enfermedad y sus patrones radiológicos han cambiado. En paises desarrollados los casos nuevos se encuentran como infecciones oportunistas en pacientes inmunocomprometidos. Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Clasificación de la Tuberculosis • 1. Exposición negativa a la Tuberculosis • 2. Exposición a tuberculosis sin evidencia de infección • 3. Tuberculosos sin enfermedad (test de tuberculina positivo, estudios bacteriológicos y radiológicos negativos) • 4. Tuberculosis con enfermedad ( Miliar, pulmonar, pleural, linfática, osteoarticular, meningea, peritoneal, genitourinaria. ) Radiología e Imágenes médicas
Tuberculosis • El tamizaje radiológico a grandes masas de población se esta eliminando en la mayoria de los países. Radiología e Imágenes médicas
TUBERCULOSIS (patogenia) INHALACIÓN DE BACILOS LESIÓN PRIMARIA Curación Fibrosis 32% Calc. Pulm 17% Calc. Gang. 36% Progresión Broncógena Lesiones pulmonares local tuberculoma Linfógena Adenopatías Tb bronquial pericarditis Cavitación Hematógena Tb miliar Meningitis Tb genital Tb renal Tb osea Contaminación Directa Pleural Laríngea Bronquial Intestinal vascular Tratamiento curación reactivación TB secundaria reinfección Nodulos de simon Radiología e Imágenes médicas
TUBERCULOSIS Inhalación de bacilos 24 horas Reacción local (abundantes leucocitos) 48 horas Reemplazo de leucocitos por macrófagos 6 -8 dias Consolidación por afectación de alveolos 10 a 20 dias Macrófagos se compactan y forman células Epiteliodes (tuberculomas típicos) 15 a 30 días Aparece necrosis en el centro de la lesión es Decir caseosis. tuberculina se hace +) 20 a 25 días Aparecen fibrocitos y tejido colágeno Cicatrizal formando una cápsula Restitución total no existe a menos que rx se dé antes de fase de necrosis Radiología e Imágenes médicas
Nodulos de Simón Radiología e Imágenes médicas
TUBERCULOSIS Diseminación linfógena: muy importante en las fases termpranas. No solo afecta al pulmón, sino que puede alcanzar otros órganos, Dejando focos que pueden iniciar la reactivación. En pulmón sus lesiones curan habitualmente igual que el foco Primario formando los nódulos de Simón Diseminación hematógena: Cuando una lesión tuberculosa alcanza Un canal vascular de tamaño importante se produce la típica diseminación A todos los órganos del cuerpo. Diseminación miliar (complicación gravísima) Diseminación directa: Pleura se afecta por extensión local por lesiones Pulmonares periféricas. También se afecta laringe, tráquea y cavidad oral. Radiología e Imágenes médicas
TUBERCULOSIS Manifestaciones radiológicas Infección lobar Tuberculosis primaria Típica de la infancia Presentación ganglionar Afectación pleural Tuberculosis miliar Tuberculosis secundaria: Es la reactivación de la tuberculosis y se caracteriza Por abundante fibrosis contracción pulmonar y extensas cavitaciones Radiología e Imágenes médicas
Infección lobar Radiología e Imágenes médicas
Infección lobar Superior La combinación de una Neumonía lobar con Adenopatías es típica de TB (complejo primario) Radiología e Imágenes médicas
Presentación ganglionar Hasta el 90% de los pacientes Con tb primaria tienen adenopatías Radiología e Imágenes médicas
Derrame pleural 10% de los pacientes Radiología e Imágenes médicas
Tuberculosis miliar Diseminación hematógena Radiología e Imágenes médicas
Condensaciones múltiples Radiología e Imágenes médicas
Condensación cavitada Radiología e Imágenes médicas
Tuberculosis secundaria Radiología e Imágenes médicas
Tuberculosis en paciente con sida Radiología e Imágenes médicas
S. I. D. A. • Infección con el virus de la inmunodeficiencia humana • Retrovirus que pertenece a la familia de los virus ARN. • Infecta y destruye a los linfocitos T “colaboradores” • Posee una proteína de superficie denominada GP 120 que se une a los receptores CD 4 ubicada en la membrana celular de los linfocitos T “colaboradores” • Virus invade a los T CD 4, penetra la célula y es utilizado por la enzima transcriptasa inversa vírica para la síntesis de ADN. Radiología e Imágenes médicas
• ADN vírico se incorpora al genóma de la célula infectada e induce al linfocito T CD 4 a sintetizar ARN vírico y las proteínas necesarias para la replicación vírica. • Los pacientes pueden permanecer asintómáticos por años pero el proceso de replicación vírica terminará destruyendo los linfocitos y por tanto causar profundas alteraciones en el sistema inmunológico de estos pacientes que se asocian con graves infecciones por patógenos oportunistas o con neoplasias malignas. Radiología e Imágenes médicas
RECUENTO DE LINFOCITOS T CD 4 • Es un marcador de gran utilidad para determinar la competencia inmunológica y el pronóstico de los pacientes infectados por el virus. • Una inmunodeficiencia grave incluye un recuento menor de 200 células por microlitro o un porcentaje de linfocitos T CD 4 inferior a 14% Radiología e Imágenes médicas
RECUENTO DE LINFOCITOS T CD 4 • Por ejemplo la infección por el complejo de manifestaciones intraabdominales asociadas al S. I. D. A. suele afectar a los pacientes con recuentos de células CD 4 menores a los 100 células por microlitro. • Algunas infecciones oportunistas como citomegalovirus, herpes simple, histoplasma capsulatum y cryptosporidium se asocian a recuentos de menos de 100 CD 4 por microlitro. • Neoplasias como el sarcoma de Kaposi y el linfoma no hodgkiniano a valores por debajo de 200 cels xmicrolitro. Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Bronquitis por pseudomona en paciente Con SIDA cd 4 340 cels/mm Bronquitis piógena patrón “árbol En brotes” Radiología e Imágenes médicas
Neumonía neumocócica (redonda) En paciente con SIDA cd 4 450 c/ml Cultivó S. Neumonia Radiología e Imágenes médicas
Neumonía cavitada por seudomona auriginosa En paciente con SIDA cd 4 menor a 300 c/ml Radiología e Imágenes médicas
Infección por neumocistis carini Radiología e Imágenes médicas
LESION CAVITARIA Y QUÍSTICA Lesión cavitaria es una zona definida de pérdida de parénquima Limitada por una pared y rellena de líquido o aire Los quistes son lesiones de paredes finas, habitualmente no Inflamatorias. Radiología e Imágenes médicas
Lesión cavitaria y quística Causas: Tuberculosis Carcinoma broncogénico Metástasis Linfomas Abcesos Bullas Infartos Quistes intrapulmonares (hidatídico) Bronquiectasias Neumonías necrotizantes Radiología e Imágenes médicas
LESIÓN CAVITARIA O QUÍSTICA ENFISEMA El enfisema es una expansión anómala de los espacios aéreos terminales Con destrucción de las paredes alveolares. Centrolobulillar Apical- fumadores Paraseptal Pananacinar En lob inferiores Paracicatrizal Adyacente a cicatrices Bullas y ampollas Radiología e Imágenes médicas

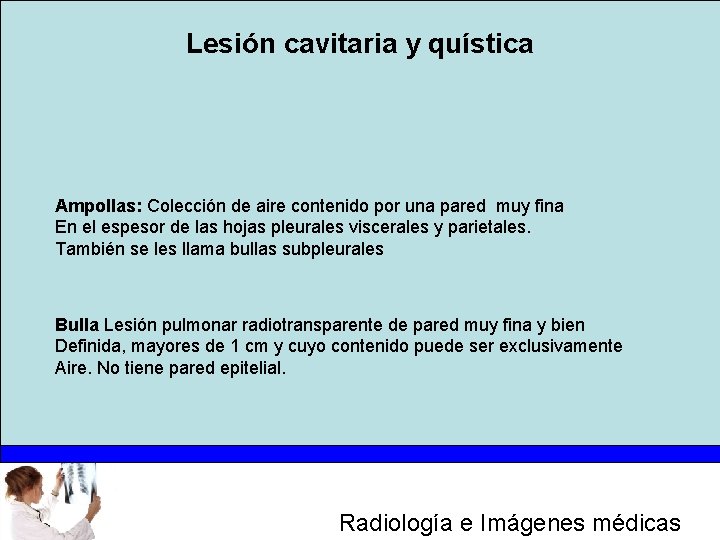

Lesión cavitaria y quística Ampollas: Colección de aire contenido por una pared muy fina En el espesor de las hojas pleurales viscerales y parietales. También se les llama bullas subpleurales Bulla Lesión pulmonar radiotransparente de pared muy fina y bien Definida, mayores de 1 cm y cuyo contenido puede ser exclusivamente Aire. No tiene pared epitelial. Radiología e Imágenes médicas
ENFISEMA Radiología e Imágenes médicas
BULLA PULMON DERECHO Radiología e Imágenes médicas
BULLA Radiología e Imágenes médicas
Lesión cavitaria y quística Cavidad pulmonar: Es el espacio ocupado por gas, en el seno de una zona de opacidad (consolidación nódulo o masa), secundario a la expulsión del contenido necrótico de la lesión original hacia el árbol bronquial Tipos: Abceso pulmonar (por infecciones piógenas) La gangrena pulmonar ( abceso especialmente grave) Bronquiectasias (diltaciones permanentes e irreversibles de la luz bronquial Panalización (espacios aereos anulares y representan una fase del pulmón terminal Radiología e Imágenes médicas
Cavitación: Causas mas frecuentes: Granulomatosis ( tuberculosis y otras micobacterias atípicas) Micosis (aspergilos, cándida etc) Vasculitis (Enfermedad de Wagener, artritis reumatoidea) Neoplasias pulmonares (ca broncopulmonares, linfoma) Parasitosis (quiste hidatídico) Anomalías congénitas ( secuestro broncopulmonar, malformación adenomatoide quística) Otros procesos raros: Histiocitosis X (tipo de granulomatosis linfangioleiomiomatosis pulmonar (proliferación anormal de mùsculo liso) Procesos extrapulmonares (hidroneumotorax) Radiología e Imágenes médicas
cavitaciones Radiología e Imágenes médicas
Lesión cavitaria y quística QUISTE PULMONAR: Todos los procesos quísticos del pulmón pueden sufrir cavitación Los procesos pulmonares auténticamente quísticos se reducen a: 1) Hidatidosis pulmonar 2) Quiste broncogénico 3) Malformación adenomatoide quística Radiología e Imágenes médicas
hidatidosis Quiste broncogénico Radiología e Imágenes médicas
CALCIFICACIONES PULMONARES FISIOLOGICAS INTRAPULMONARES PLEURALES MEDIASTINICAS DE LA PARED TORÁCICA Radiología e Imágenes médicas
CALCIFICACIONES PULMONARES Fisiológicas: Se refieren básicamente a las calcificaciones de los anillos traqueobronquiales De la pared torácica Callos de fractura costal Ganglios tuberculosos Osteomas y osteocondromas Miositis osificante Cisticercosis Calcificaciones mamarias Radiología e Imágenes médicas
• Calcificaciones intrapulmonares: a) Circunscrita: tuberculosis (tuberculoma) Conglomerado silicótico. tumor benigno (hamartoma) Cuerpo extraño aspirado. b) Multifocal: Tuberculosis miliar Silicosis Varicela Sarcoidosis Histoplasmosis Hemosiderosis Metástasis Amiloidosis Cocidiodomicosis Radiología e Imágenes médicas
• Calcificación intrapulmonar difusa • Hiperparatiroidismo primario y secundario • Insuficiencia renal crónica. • Transplante renal y hepático. • Hipercalcemia idiopática. • Leucemia. • Mielomatosis difusa. • Microlitiasis alveolar pulmonar. • Hematopoyesis extramedular Radiología e Imágenes médicas
Microlitiasis alveolar Metastasis de osteosarcoma Radiología e Imágenes médicas
Microlitiasis alveolar Radiología e Imágenes médicas
Radiología e Imágenes médicas
Calcificaciones mediastínicas Radiología e Imágenes médicas
Calcificaciones pleurales: Causas 1. postneumotorax y hemotorax 2. Post empiema 3. Post TB pleural 4. Asbesto 5. Talco Radiología e Imágenes médicas
Calcificaciones pleurales Plombaje oleoso para Tratamiento de TB Radiología e Imágenes médicas
Lesión hiliar Los hilios pulmonares son las zonas del torax que suelen valorarse Peor en radiología convencional a causa de su compleja anatomía Y a la superposición de imágenes. En la práctica sólo los bronquios, los vasos pulmonares Y los ganglios linfáticos de encontrarse aumentados de tamaño Intervienen en la formación de la imagen radiológica Radiología e Imágenes médicas
Alteraciones hiliares • Aumento de tamaño: • H. T. A. Pulmonar • Adenopatías (tumorales e inflamatorias) • Quistes broncogénicos • Disminución de tamaño (raro) • Hipoplasia de la arteria pulmonar • Aumento en la densidad (indicador precoz de lesión ) • Desplazamientos (atelectasias, fibrosis) Radiología e Imágenes médicas
Radiología e Imágenes médicas
Radiología e Imágenes médicas
Hilios grandes Gang calcif Radiología e Imágenes médicas
Hilio grande unilateral Radiología e Imágenes médicas
Hilio pequeño Radiología e Imágenes médicas
Hipertension pulmonar A. pulmonar mide Mas de 17 mm. Radiología e Imágenes médicas
Radiología e Imágenes médicas
• • Bibliografía James C. Reed. Radiología de Torax. Cesar S. Pedrosa Y Rafael Casanova Diagnóstico por imagen Margaret Turner-Warwick. Lung Cancer. www Ameram e. s. Un paseo por la radiología. Com Dr. Luis Melendez Uriburu. Patrones anormales en TACAR pulmonar. Radiología virtual. com Radiología e Imágenes médicas
