Universidad Nacional de San Juan Facultad de Arquitectura, Urbanismo y Diseño DIBUJO ARQUITECTONICO Equipo de Cátedra: Prof. Adjunto a Cargo Arq. Carlos HERRERA Jefes de Trabajos Prácticos Comisión 1: Arq. Juan FAILLA Comisión 2: Arq. Analía CORREA Comisión 3: Arq. Sandra CHASCO Comisión 4: Arq. Militza LACIAR Comisión 5: Arq. Bruno GIANCOLA
http: //www. faud. unsj. edu. ar/blog/dibujo-arquitectonico/
https: //www. facebook. com/DARQFAUDUNSJ
LAS PROYECCIONES O PERSPECTIVAS AXONOMÉTRICAS AXONOMETRÍA axo + metría eje + medida 1 - Dibujos infantiles. Familiaridad. 2 - Campo Gráfico Homogéneo. Ilimitado – Relación Escala/Tamaño dibujo. 3 - No hay un punto local de observación. La dirección de la vista está implícita. 4 - Reversibilidad de la imagen, abstracción y ambigüedad. 5 - Medición de segmentos paralelos a ejes X, Y, Z, con reducciones según el tipo de axonométrica. 6 - Utilización de coordenadas (x, y, z). 7 - Paralelismo en el espacio / Paralelismo en la gráfica. 8 - Repeticiones / Divisiones de segmentos. 9 - Permanencia y/o Alteraciones de ángulos y superficies.
Tipos de Axonométricas Sobre PLANO FRONTAL Sobre PLANO DE BASE ISOMETRICA Coeficientes de Reducciones Eje Horizontal Y: 1 (Sin reducción) Eje Horizontal X: 1/2 (0, 5) Eje Horizontal X: 1 (Sin reducción) Eje Vertical Z: 3/4 (0, 75) Eje Vertical Z: 1 (Sin reducción) Z Z 1 1 1/ 2 Z 1 90º X 1 45º 1 3/4 1 Y Y 60º 30º 1 X Z Y Z 2 1/ 1 1 1 X 45º 1 3/4 90º Y X Y 45º 30º X
Sobre PLANO DE BASE Prisma de Base Rectangular Coeficientes de Reducciones Eje Horizontal Y: 1 (Sin reducción) Eje Horizontal X: 1 (Sin reducción) Eje Vertical Z: 3/4 Z ¾c 1 1 90º 3/4 a Y 60º 30º X 60º b 30º
Sobre PLANO DE BASE Prisma de Base Triangular Coeficientes de Reducciones Eje Horizontal Y: 1 (Sin reducción) Eje Horizontal X: 1 (Sin reducción) Eje Vertical Z: 3/4 Z 1 1 ¾c 90º 3/4 Y 60º 30º X Geometría de la Base x 60º b ½b a y b ½b a 30º
Sobre PLANO DE BASE Cilindro Coeficientes de Reducciones Eje Horizontal Y: 1 (Sin reducción) Eje Horizontal X: 1 (Sin reducción) Eje Vertical Z: 3/4 Z 1 1 90º 3/4 Y 60º 30º ¾c X b g f a a d c 60º i h m e b 30º
PRACTICO N° 2 LA ARQUITECTURA COMO OBJETO PROYECCIONES AXONOMÉTRICAS Práctica Áulica Axonométrica sobre PLANO FRONTAL Actividad Obligatoria Entrega: Miércoles 6 de Mayo

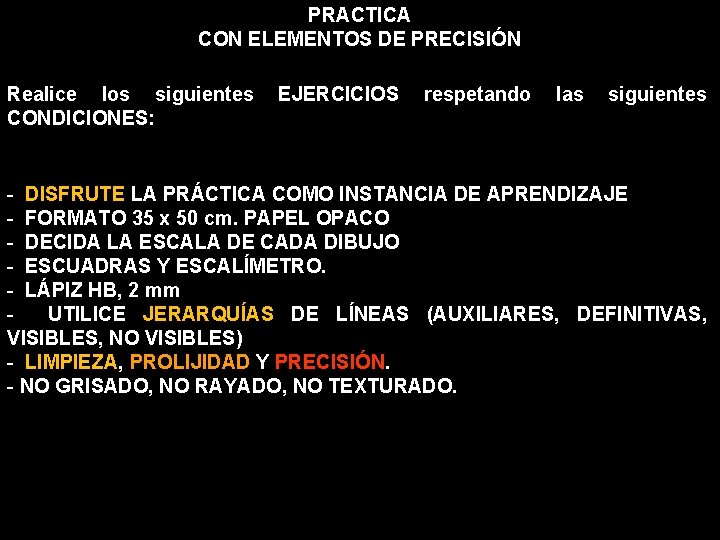

PRACTICA CON ELEMENTOS DE PRECISIÓN Realice los siguientes CONDICIONES: EJERCICIOS respetando las siguientes - DISFRUTE LA PRÁCTICA COMO INSTANCIA DE APRENDIZAJE - FORMATO 35 x 50 cm. PAPEL OPACO - DECIDA LA ESCALA DE CADA DIBUJO - ESCUADRAS Y ESCALÍMETRO. - LÁPIZ HB, 2 mm UTILICE JERARQUÍAS DE LÍNEAS (AUXILIARES, DEFINITIVAS, VISIBLES, NO VISIBLES) - LIMPIEZA, PROLIJIDAD Y PRECISIÓN. - NO GRISADO, NO RAYADO, NO TEXTURADO.
Perspectiva Axonométrica Sobre PLANO de BASE Ejercicio 11 - FORMATO 35 cm x 50 cm Entrega: Miércoles 6 de Mayo Nota: Las imágenes son ilustrativas de los ejemplos a dibujar y no representan el resultado de las láminas.
Perspectiva Axonométrica Sobre PLANO de BASE Ejercicio 12/13 - FORMATO 35 cm x 50 cm Entrega: Miércoles 6 de Mayo Nota: Las imágenes son ilustrativas de los ejemplos a dibujar y no representan el resultado de las láminas. PRISMA DE BASE RECTANGULAR
NOTA ACLARATORIA: LA ANIMACIÓN SIGUIENTE ESTÁ ELABORADA PARA DESCRIBIR LOS PROCEDIMIENTOS DE TRAZADO, POR LO TANTO: LAS DIMENSIONES, Y ANGULOS DE LA SECUENCIA ANIMADA NO NECESARIAMENTE CORRESPONDEN A LO SOLICITADO EN EL ENUNCIADO. LOS COLORES SON EMPLEADOS PARA MAYOR CLARIDAD DE LAS DIRECCIONES (X, Y, Z) c 30º a b 30º
NOTA ACLARATORIA: LA ANIMACIÓN SIGUIENTE ESTÁ ELABORADA PARA DESCRIBIR LOS PROCEDIMIENTOS DE TRAZADO, POR LO TANTO: LAS DIMENSIONES Y ANGULOS DE LA SECUENCIA ANIMADA NO NECESARIAMENTE CORRESPONDEN A LO SOLICITADO EN EL ENUNCIADO. LOS COLORES SON EMPLEADOS PARA MAYOR CLARIDAD DE LAS DIRECCIONES (X, Y, Z) c 30º a b 30º

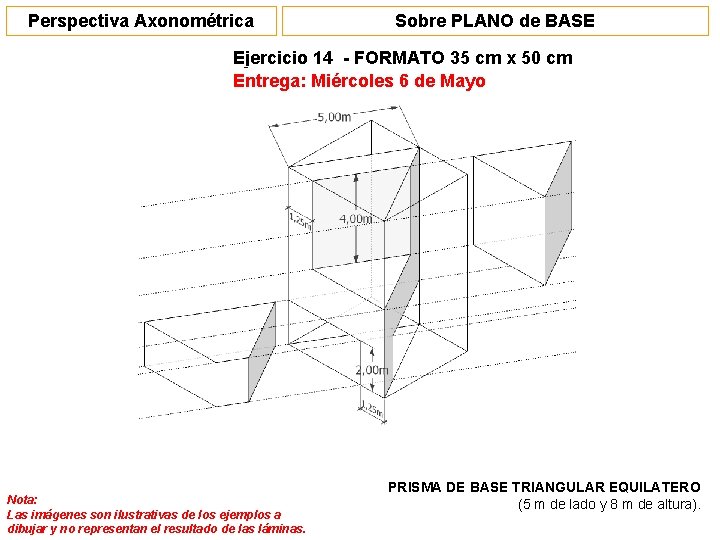

Perspectiva Axonométrica Sobre PLANO de BASE Ejercicio 14 - FORMATO 35 cm x 50 cm Entrega: Miércoles 6 de Mayo Nota: Las imágenes son ilustrativas de los ejemplos a dibujar y no representan el resultado de las láminas. PRISMA DE BASE TRIANGULAR EQUILATERO (5 m de lado y 8 m de altura).
Perspectiva Axonométrica Sobre PLANO de BASE Ejercicio 15 - FORMATO 35 cm x 50 cm Entrega: Miércoles 6 de Mayo Nota: Las imágenes son ilustrativas de los ejemplos a dibujar y no representan el resultado de las láminas. CILINDRO (5 m de diámetro y 8 m de altura). La placa es continua y escalonada (cada 90° de giro horizontal).
NOTA ACLARATORIA: LA ANIMACIÓN SIGUIENTE ESTÁ ELABORADA PARA DESCRIBIR LOS PROCEDIMIENTOS DE TRAZADO, POR LO TANTO: LAS DIMENSIONES Y ANGULOS DE LA SECUENCIA ANIMADA NO NECESARIAMENTE CORRESPONDEN A LO SOLICITADO EN EL ENUNCIADO. LOS COLORES SON EMPLEADOS PARA MAYOR CLARIDAD DE LAS DIRECCIONES (X, Y, Z) b a c d ¾c e a 60º b 30º
