PROGRAMA DE FORMACIN CONTINUA ESPECIALIZADA MANEJO SEGURO Y

PROGRAMA DE FORMACIÓN CONTINUA ESPECIALIZADA MANEJO SEGURO Y ADECUADO DE LOS GASES INDUSTRIALES Y MEDICINALES Henry Suesca Esp. Ingeniería Ambiental UIS Todos los procesos de formación del SENA son GRATUITOS e INCLUYENTES. “Construyendo juntos sectores más productivos”

CONTENIDO DEL TALLER 1. 2. 3. 4. 5. 6. tenido Legislación Nacional Aplicable y Buenas Prácticas de Manufactura para Gases Medicinales Clasificación de los Gases Sistemas de Producción de Gases. Equipos de Producción Industrial y Domesticos Identificación de cilindros Requisitos para el Manejo y Almacenamiento de Gases Seguridad en el manejo de los Gases y Liquidos Criogénicos por clase de peligro Ing. Emilio Osorio

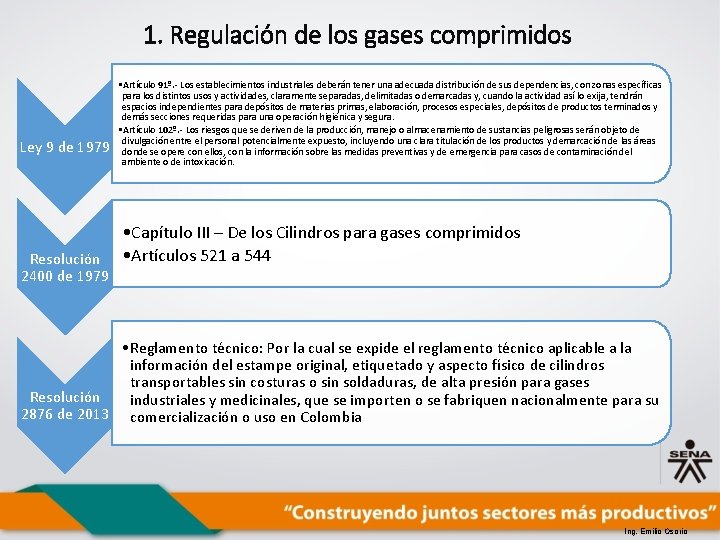

1. Regulación de los gases comprimidos Ley 9 de 1979 • Artículo 91º. - Los establecimientos industriales deberán tener una adecuada distribución de sus dependencias, con zonas específicas para los distintos usos y actividades, claramente separadas, delimitadas o demarcadas y, cuando la actividad así lo exija, tendrán espacios independientes para depósitos de materias primas, elaboración, procesos especiales, depósitos de productos terminados y demás secciones requeridas para una operación higiénica y segura. • Artículo 102º. - Los riesgos que se deriven de la producción, manejo o almacenamiento de sustancias peligrosas serán objeto de divulgación entre el personal potencialmente expuesto, incluyendo una clara titulación de los productos y demarcación de las áreas donde se opere con ellos, con la información sobre las medidas preventivas y de emergencia para casos de contaminación del ambiente o de intoxicación. • Capítulo III – De los Cilindros para gases comprimidos Resolución • Artículos 521 a 544 2400 de 1979 • Reglamento técnico: Por la cual se expide el reglamento técnico aplicable a la información del estampe original, etiquetado y aspecto físico de cilindros transportables sin costuras o sin soldaduras, de alta presión para gases Resolución industriales y medicinales, que se importen o se fabriquen nacionalmente para su 2876 de 2013 comercialización o uso en Colombia Ing. Emilio Osorio

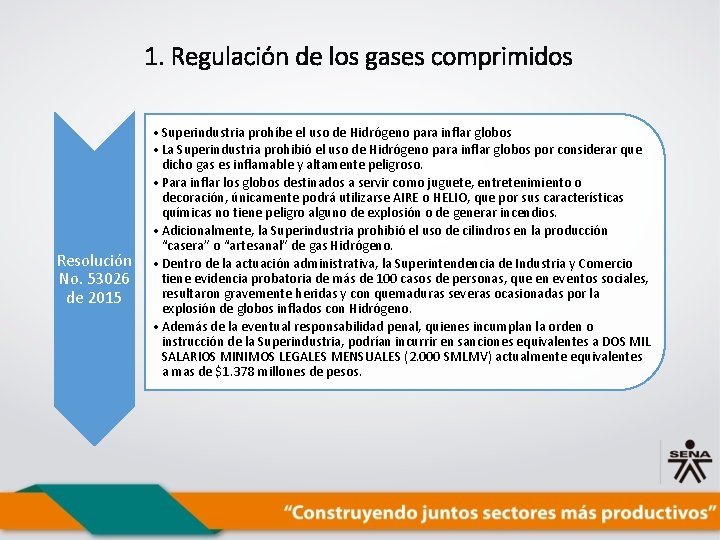

1. Regulación de los gases comprimidos Resolución No. 53026 de 2015 • Superindustria prohíbe el uso de Hidrógeno para inflar globos • La Superindustria prohibió el uso de Hidrógeno para inflar globos por considerar que dicho gas es inflamable y altamente peligroso. • Para inflar los globos destinados a servir como juguete, entretenimiento o decoración, únicamente podrá utilizarse AIRE o HELIO, que por sus características químicas no tiene peligro alguno de explosión o de generar incendios. • Adicionalmente, la Superindustria prohibió el uso de cilindros en la producción “casera” o “artesanal” de gas Hidrógeno. • Dentro de la actuación administrativa, la Superintendencia de Industria y Comercio tiene evidencia probatoria de más de 100 casos de personas, que en eventos sociales, resultaron gravemente heridas y con quemaduras severas ocasionadas por la explosión de globos inflados con Hidrógeno. • Además de la eventual responsabilidad penal, quienes incumplan la orden o instrucción de la Superindustria, podrían incurrir en sanciones equivalentes a DOS MIL SALARIOS MINIMOS LEGALES MENSUALES (2. 000 SMLMV) actualmente equivalentes a mas de $1. 378 millones de pesos.

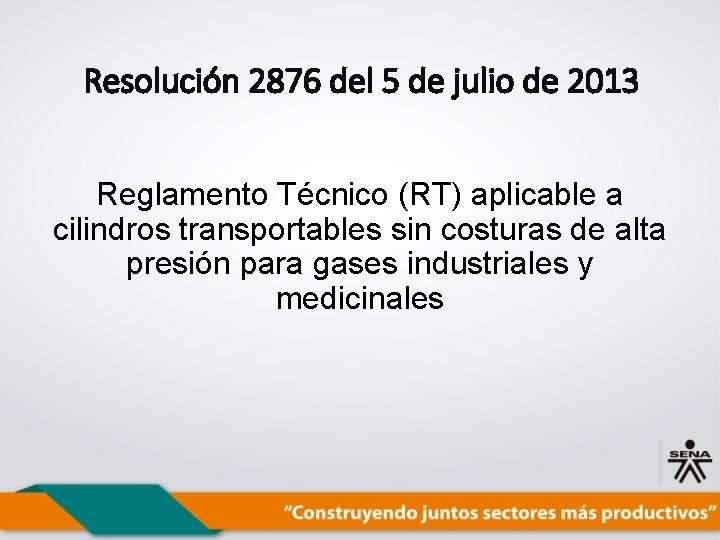

Resolución 2876 del 5 de julio de 2013 Reglamento Técnico (RT) aplicable a cilindros transportables sin costuras de alta presión para gases industriales y medicinales

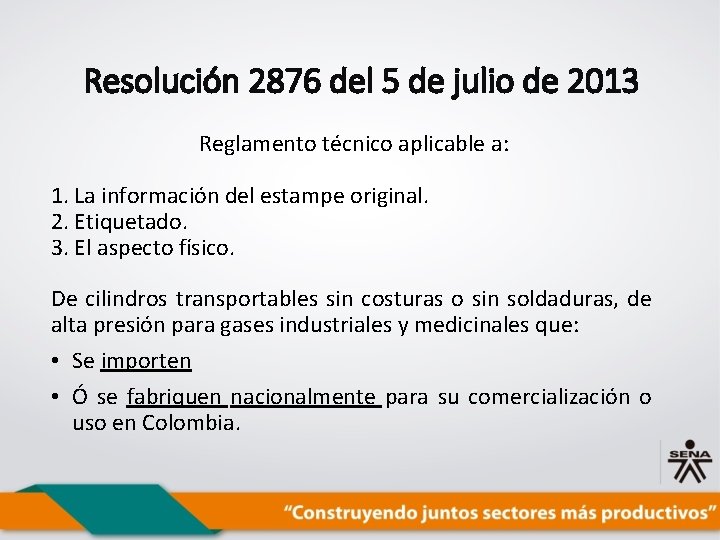

Resolución 2876 del 5 de julio de 2013 Reglamento técnico aplicable a: 1. La información del estampe original. 2. Etiquetado. 3. El aspecto físico. De cilindros transportables sin costuras o sin soldaduras, de alta presión para gases industriales y medicinales que: • Se importen • Ó se fabriquen nacionalmente para su comercialización o uso en Colombia.

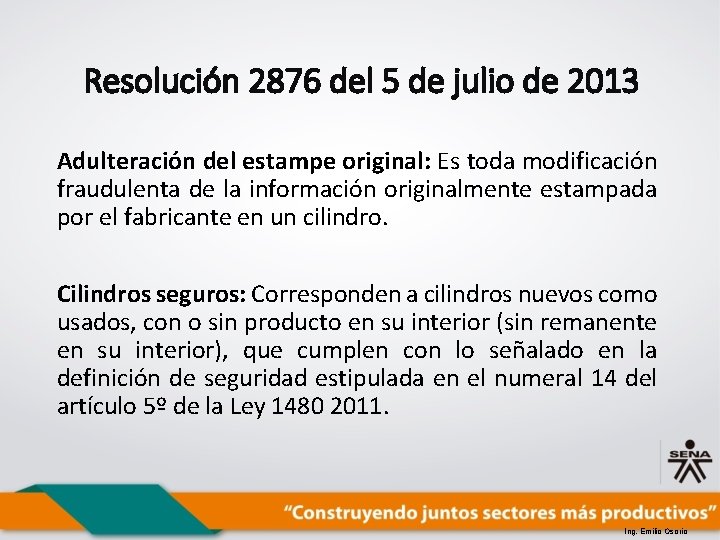

Resolución 2876 del 5 de julio de 2013 Adulteración del estampe original: Es toda modificación fraudulenta de la información originalmente estampada por el fabricante en un cilindro. Cilindros seguros: Corresponden a cilindros nuevos como usados, con o sin producto en su interior (sin remanente en su interior), que cumplen con lo señalado en la definición de seguridad estipulada en el numeral 14 del artículo 5º de la Ley 1480 2011. Ing. Emilio Osorio

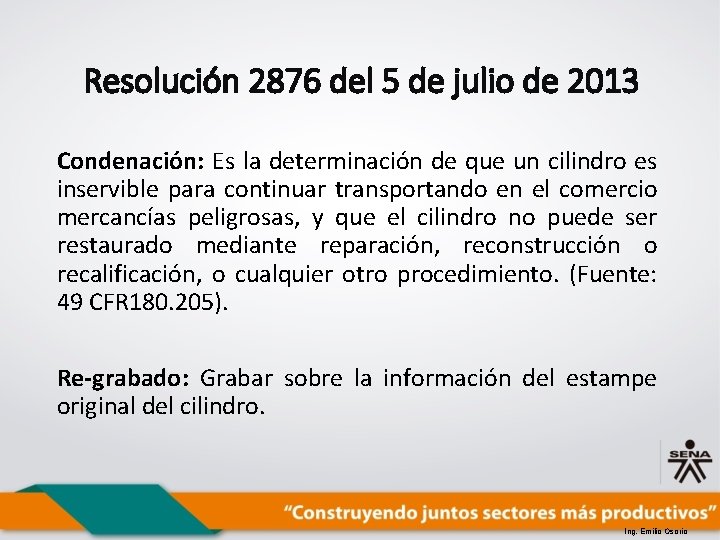

Resolución 2876 del 5 de julio de 2013 Condenación: Es la determinación de que un cilindro es inservible para continuar transportando en el comercio mercancías peligrosas, y que el cilindro no puede ser restaurado mediante reparación, reconstrucción o recalificación, o cualquier otro procedimiento. (Fuente: 49 CFR 180. 205). Re-grabado: Grabar sobre la información del estampe original del cilindro. Ing. Emilio Osorio

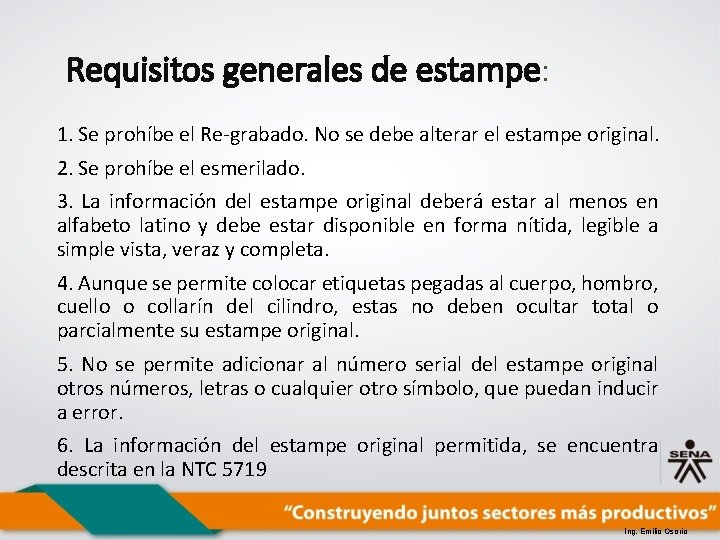

Requisitos generales de estampe: 1. Se prohíbe el Re-grabado. No se debe alterar el estampe original. 2. Se prohíbe el esmerilado. 3. La información del estampe original deberá estar al menos en alfabeto latino y debe estar disponible en forma nítida, legible a simple vista, veraz y completa. 4. Aunque se permite colocar etiquetas pegadas al cuerpo, hombro, cuello o collarín del cilindro, estas no deben ocultar total o parcialmente su estampe original. 5. No se permite adicionar al número serial del estampe original otros números, letras o cualquier otro símbolo, que puedan inducir a error. 6. La información del estampe original permitida, se encuentra descrita en la NTC 5719 Ing. Emilio Osorio

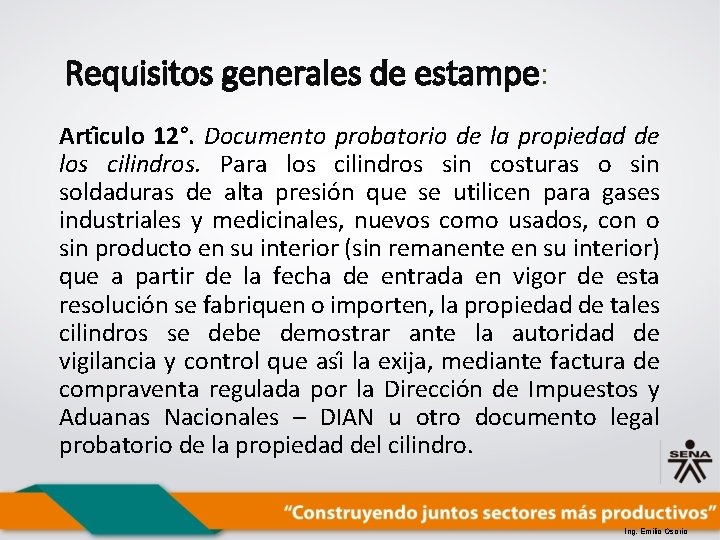

Requisitos generales de estampe: Arti culo 12°. Documento probatorio de la propiedad de los cilindros. Para los cilindros sin costuras o sin soldaduras de alta presión que se utilicen para gases industriales y medicinales, nuevos como usados, con o sin producto en su interior (sin remanente en su interior) que a partir de la fecha de entrada en vigor de esta resolución se fabriquen o importen, la propiedad de tales cilindros se debe demostrar ante la autoridad de vigilancia y control que asi la exija, mediante factura de compraventa regulada por la Dirección de Impuestos y Aduanas Nacionales – DIAN u otro documento legal probatorio de la propiedad del cilindro. Ing. Emilio Osorio

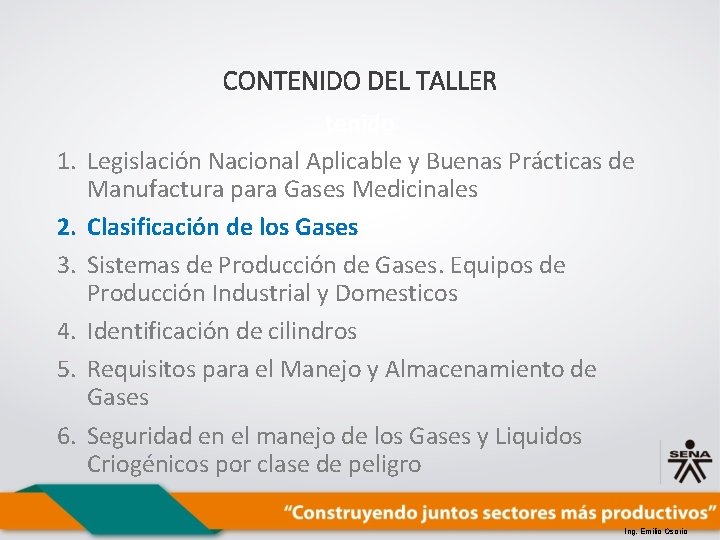

CONTENIDO DEL TALLER 1. 2. 3. 4. 5. 6. tenido Legislación Nacional Aplicable y Buenas Prácticas de Manufactura para Gases Medicinales Clasificación de los Gases Sistemas de Producción de Gases. Equipos de Producción Industrial y Domesticos Identificación de cilindros Requisitos para el Manejo y Almacenamiento de Gases Seguridad en el manejo de los Gases y Liquidos Criogénicos por clase de peligro Ing. Emilio Osorio

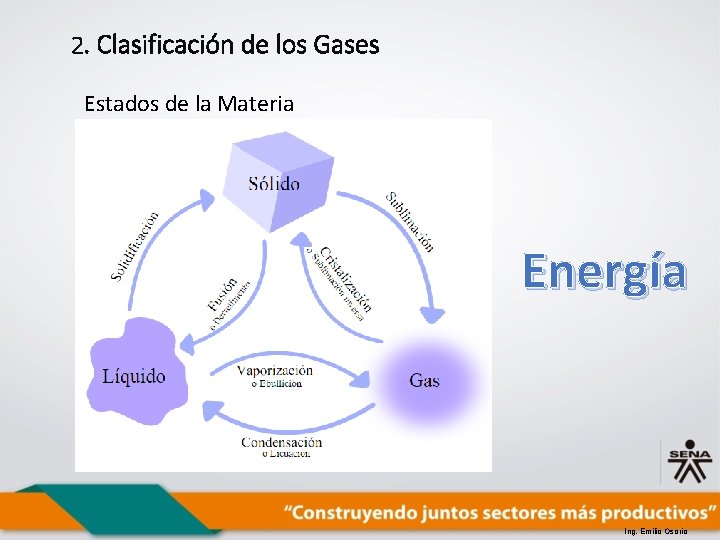

2. Clasificación de los Gases Estados de la Materia Energía Ing. Emilio Osorio

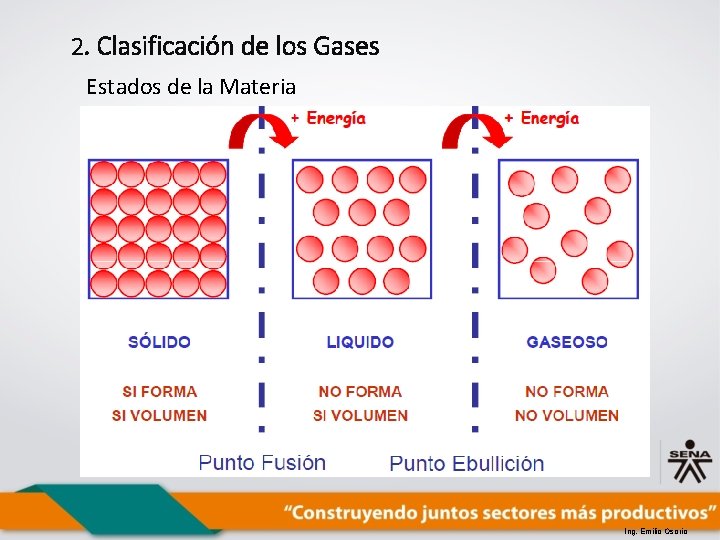

2. Clasificación de los Gases Estados de la Materia Ing. Emilio Osorio

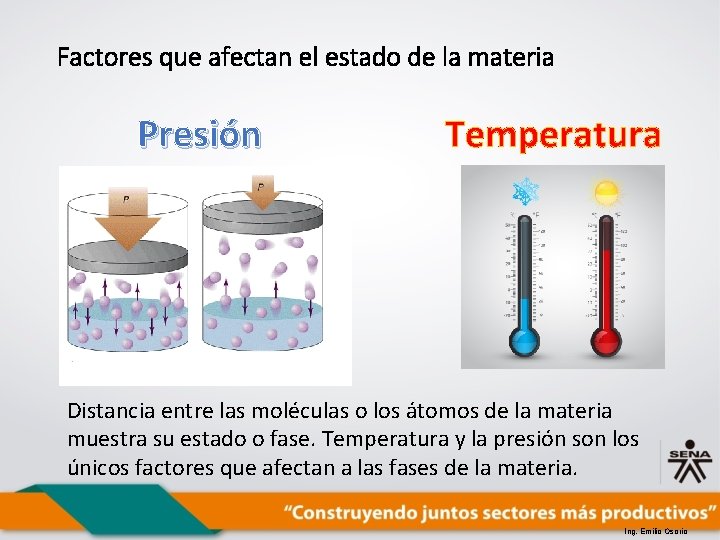

Factores que afectan el estado de la materia Presión Temperatura Distancia entre las moléculas o los átomos de la materia muestra su estado o fase. Temperatura y la presión son los únicos factores que afectan a las fases de la materia. Ing. Emilio Osorio

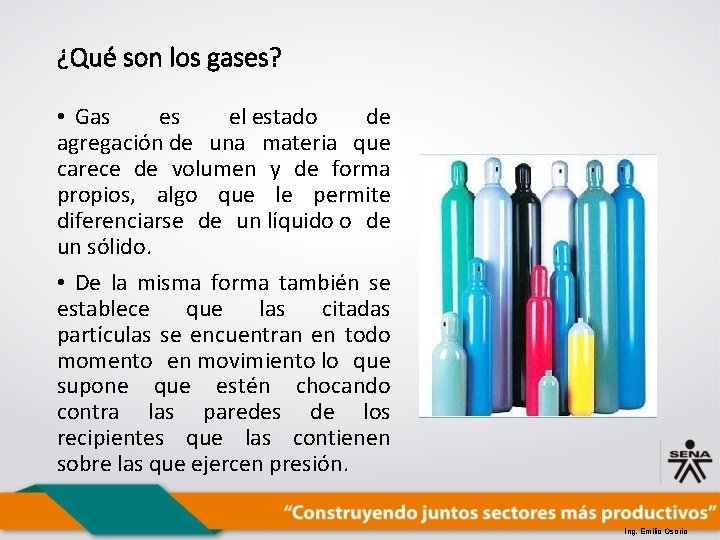

¿Qué son los gases? • Gas es el estado de agregación de una materia que carece de volumen y de forma propios, algo que le permite diferenciarse de un líquido o de un sólido. • De la misma forma también se establece que las citadas partículas se encuentran en todo momento en movimiento lo que supone que estén chocando contra las paredes de los recipientes que las contienen sobre las que ejercen presión. Ing. Emilio Osorio

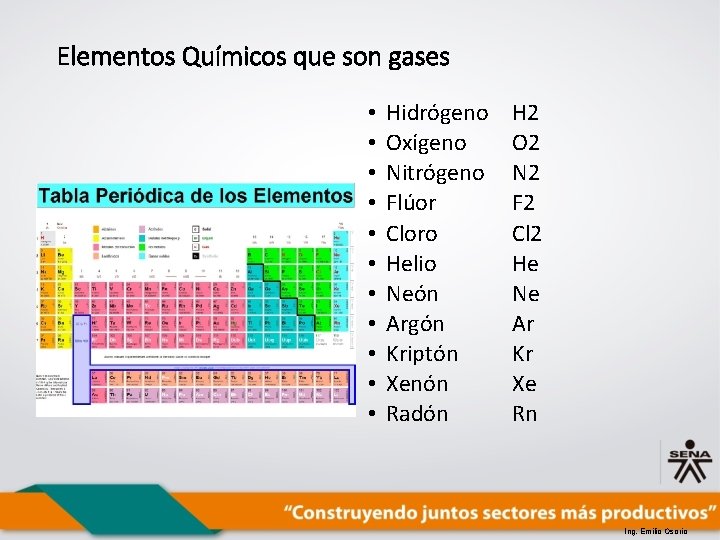

Elementos Químicos que son gases • • • Hidrógeno Oxígeno Nitrógeno Flúor Cloro Helio Neón Argón Kriptón Xenón Radón H 2 O 2 N 2 F 2 Cl 2 He Ne Ar Kr Xe Rn Ing. Emilio Osorio

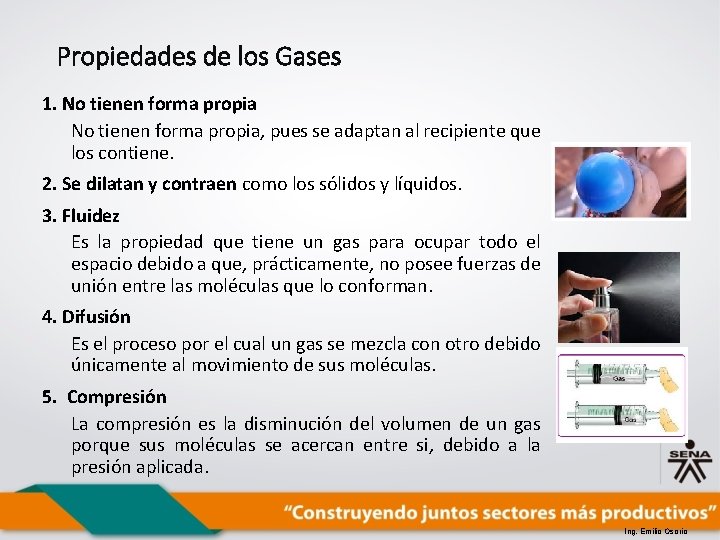

Propiedades de los Gases 1. No tienen forma propia, pues se adaptan al recipiente que los contiene. 2. Se dilatan y contraen como los sólidos y líquidos. 3. Fluidez Es la propiedad que tiene un gas para ocupar todo el espacio debido a que, prácticamente, no posee fuerzas de unión entre las moléculas que lo conforman. 4. Difusión Es el proceso por el cual un gas se mezcla con otro debido únicamente al movimiento de sus moléculas. 5. Compresión La compresión es la disminución del volumen de un gas porque sus moléculas se acercan entre si, debido a la presión aplicada. Ing. Emilio Osorio

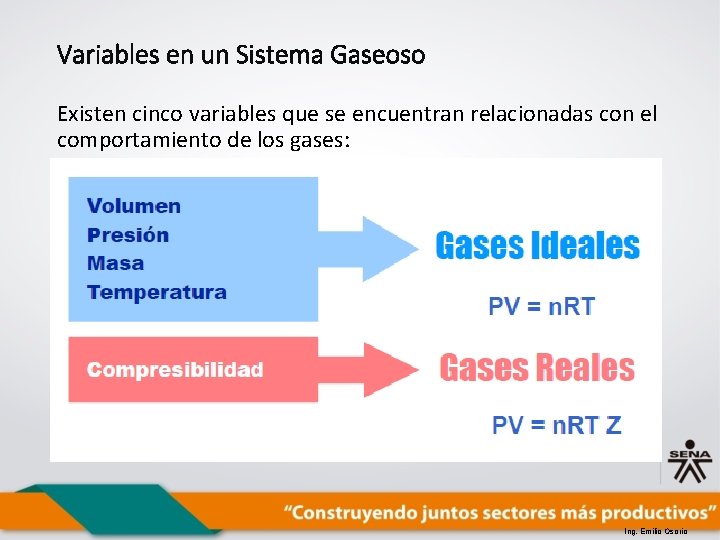

Variables en un Sistema Gaseoso Existen cinco variables que se encuentran relacionadas con el comportamiento de los gases: Ing. Emilio Osorio

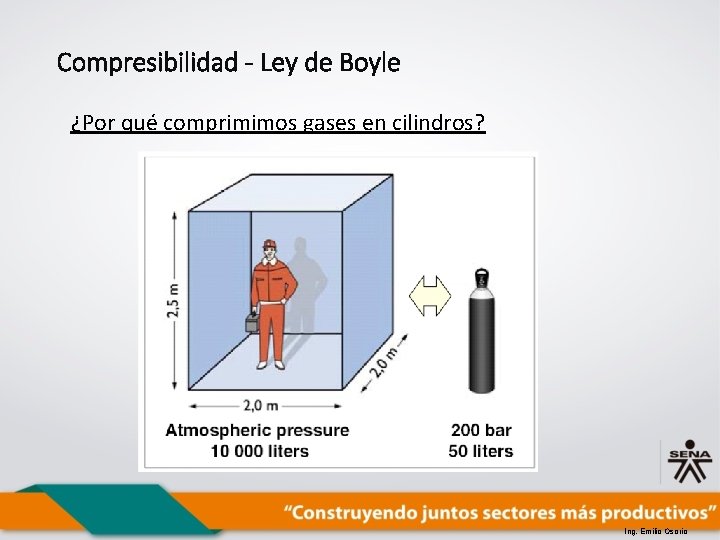

Compresibilidad - Ley de Boyle ¿Por qué comprimimos gases en cilindros? Ing. Emilio Osorio

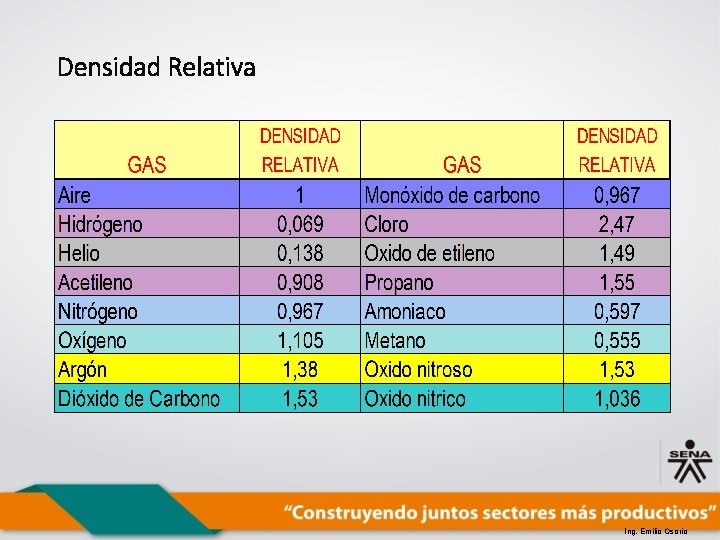

Densidad Relativa Ing. Emilio Osorio

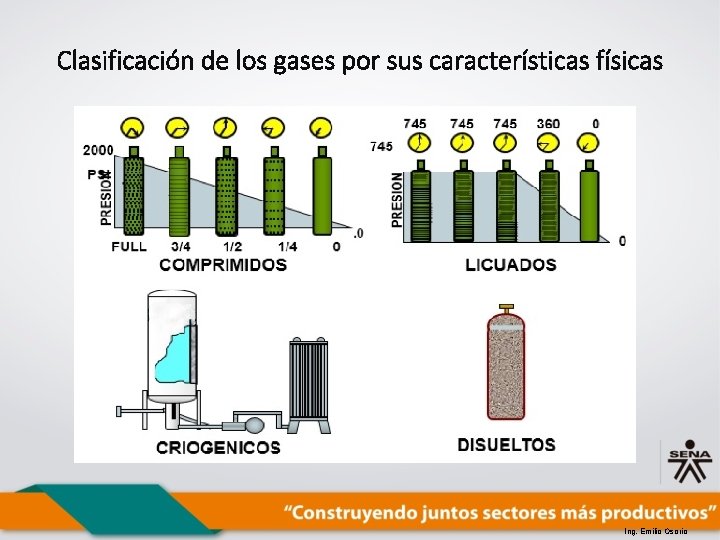

Clasificación de los gases por sus características físicas Ing. Emilio Osorio

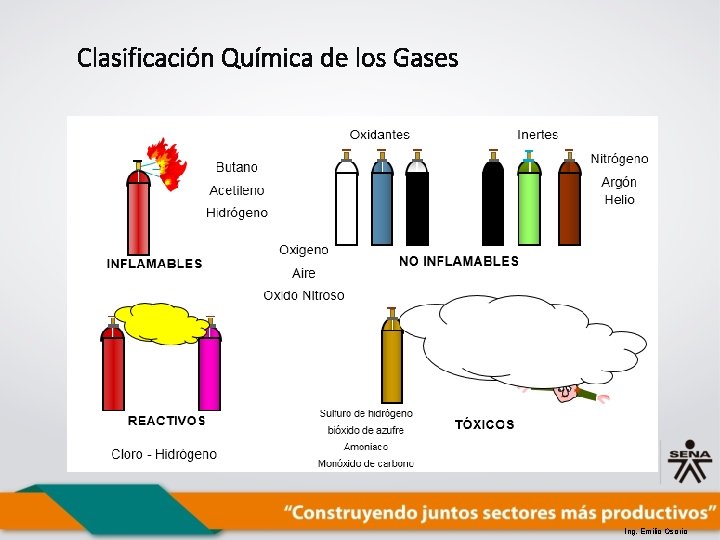

Clasificación Química de los Gases Ing. Emilio Osorio

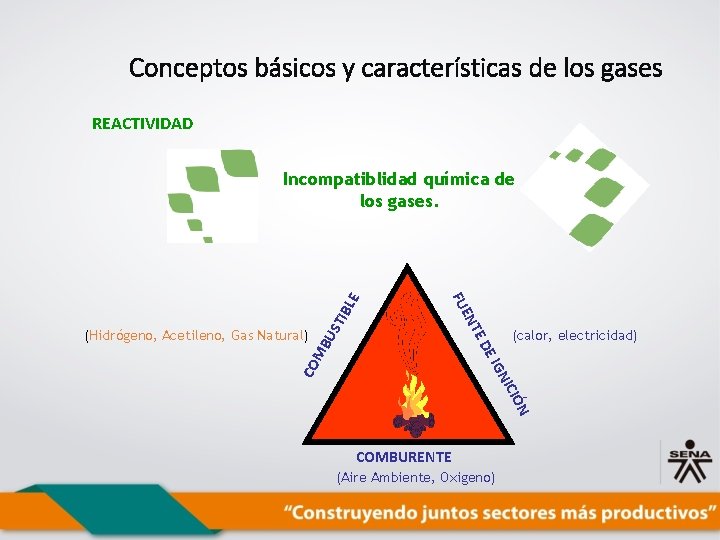

Conceptos básicos y características de los gases REACTIVIDAD (calor, electricidad) IÓN NIC CO IG DE MB US TE EN FU (Hidrógeno, Acetileno, Gas Natural) TIB LE Incompatiblidad química de los gases. COMBURENTE (Aire Ambiente, Oxigeno)

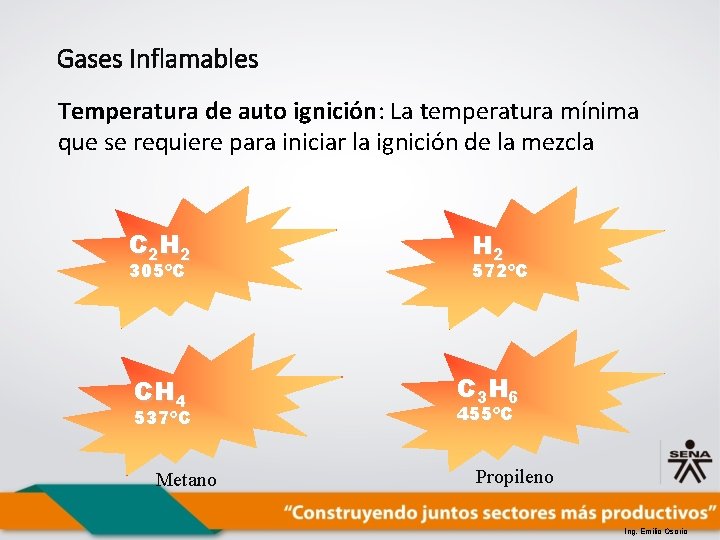

Gases Inflamables Temperatura de auto ignición: La temperatura mínima que se requiere para iniciar la ignición de la mezcla C 2 H 2 CH 4 C 3 H 6 305ºC 537ºC Metano 572ºC 455ºC Propileno Ing. Emilio Osorio

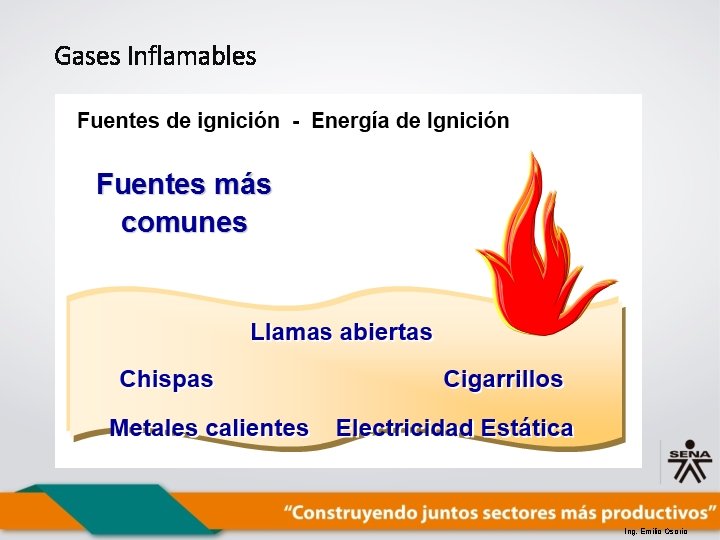

Gases Inflamables Ing. Emilio Osorio

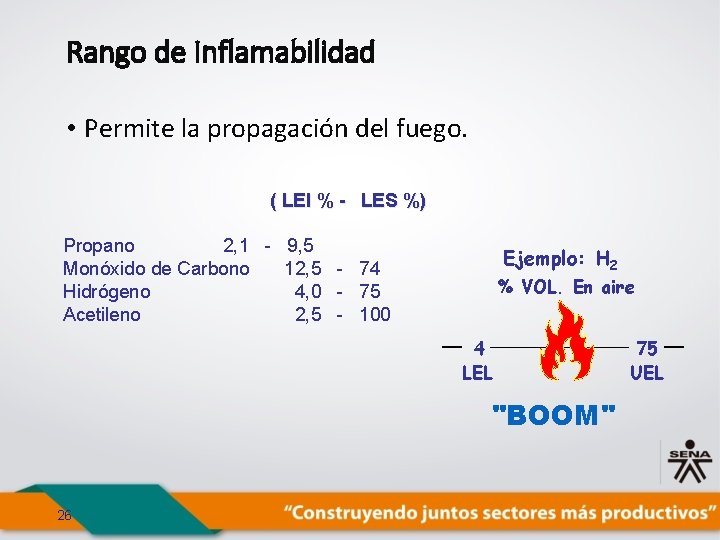

Rango de Inflamabilidad • Permite la propagación del fuego. ( LEI % - LES %) Propano 2, 1 - 9, 5 Monóxido de Carbono 12, 5 - 74 Hidrógeno 4, 0 - 75 Acetileno 2, 5 - 100 Ejemplo: H 2 % VOL. En aire 4 LEL "BOOM" 26 75 UEL

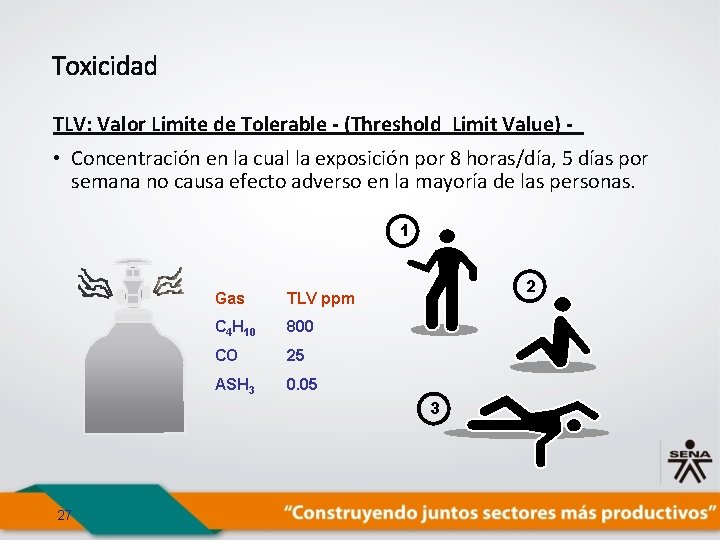

Toxicidad TLV: Valor Limite de Tolerable - (Threshold Limit Value) - • Concentración en la cual la exposición por 8 horas/día, 5 días por semana no causa efecto adverso en la mayoría de las personas. 1 Gas TLV ppm C 4 H 10 800 CO 25 ASH 3 0. 05 2 3 27

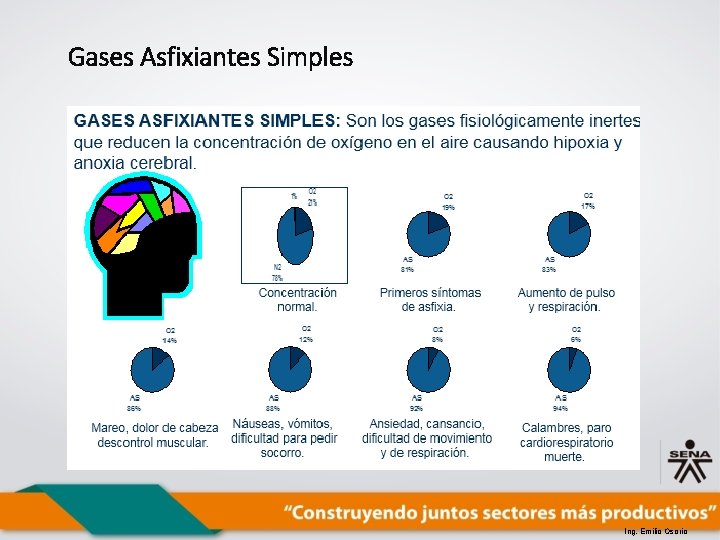

Gases Asfixiantes Simples Ing. Emilio Osorio

Gases Tóxicos Son los que afectan la salud por inhalación o por contacto. Ejemplo: §Amoniaco §Cloro §Monóxido de Carbono §Oxido de etileno §Sulfuro de hidrógeno §Dióxido de azufre Ing. Emilio Osorio

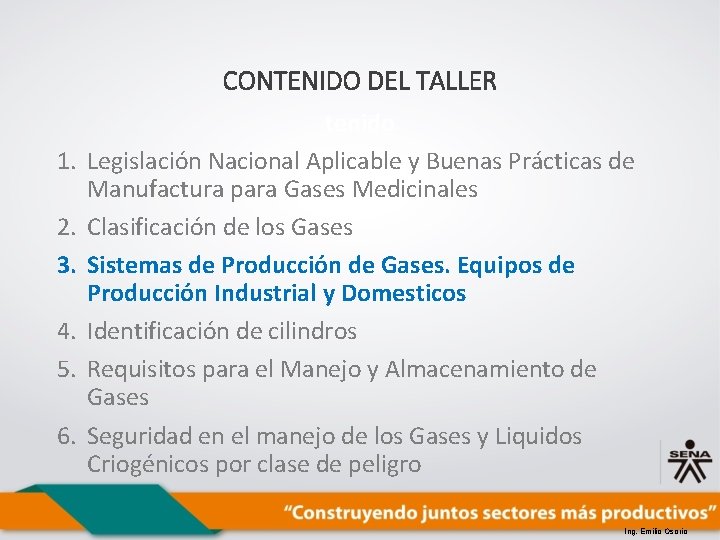

CONTENIDO DEL TALLER 1. 2. 3. 4. 5. 6. tenido Legislación Nacional Aplicable y Buenas Prácticas de Manufactura para Gases Medicinales Clasificación de los Gases Sistemas de Producción de Gases. Equipos de Producción Industrial y Domesticos Identificación de cilindros Requisitos para el Manejo y Almacenamiento de Gases Seguridad en el manejo de los Gases y Liquidos Criogénicos por clase de peligro Ing. Emilio Osorio

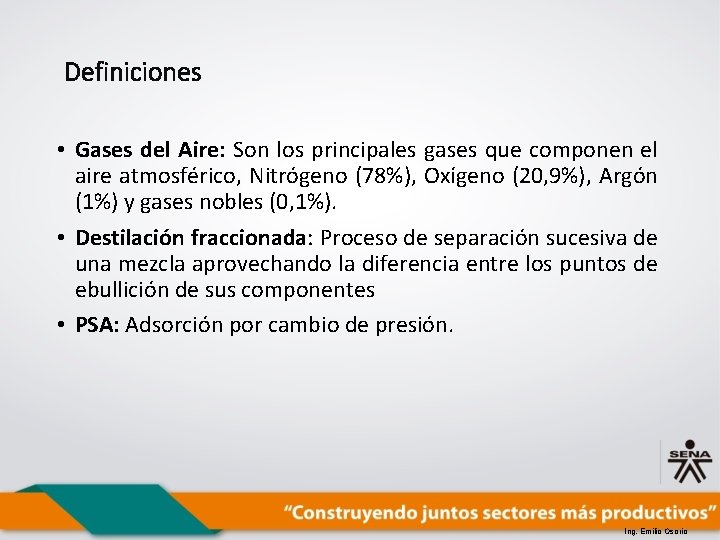

Definiciones • Gases del Aire: Son los principales gases que componen el aire atmosférico, Nitrógeno (78%), Oxígeno (20, 9%), Argón (1%) y gases nobles (0, 1%). • Destilación fraccionada: Proceso de separación sucesiva de una mezcla aprovechando la diferencia entre los puntos de ebullición de sus componentes • PSA: Adsorción por cambio de presión. Ing. Emilio Osorio

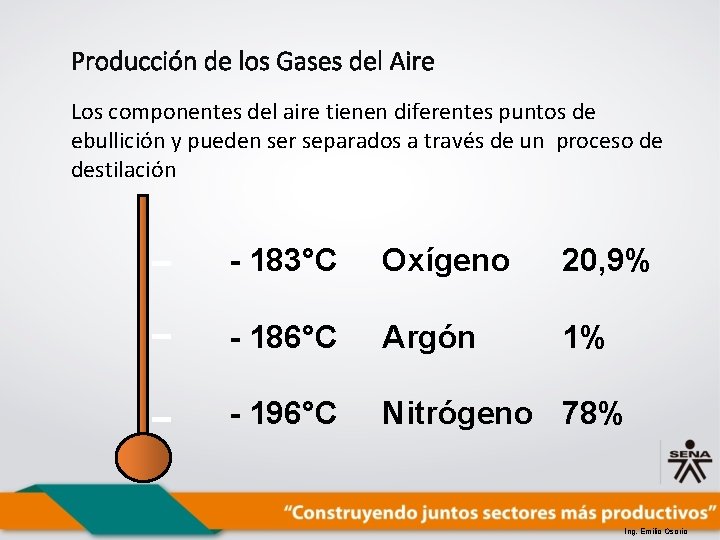

Producción de los Gases del Aire Los componentes del aire tienen diferentes puntos de ebullición y pueden ser separados a través de un proceso de destilación - 183°C Oxígeno 20, 9% - 186°C Argón 1% - 196°C Nitrógeno 78% Ing. Emilio Osorio

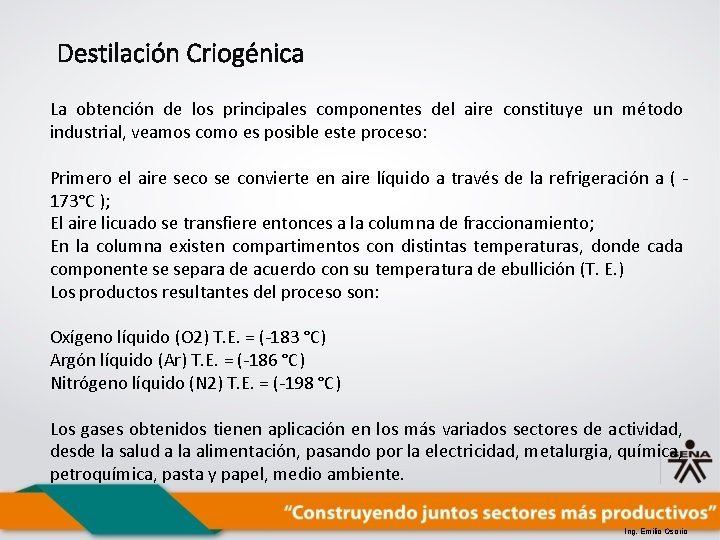

Destilación Criogénica La obtención de los principales componentes del aire constituye un método industrial, veamos como es posible este proceso: Primero el aire seco se convierte en aire líquido a través de la refrigeración a ( 173°C ); El aire licuado se transfiere entonces a la columna de fraccionamiento; En la columna existen compartimentos con distintas temperaturas, donde cada componente se separa de acuerdo con su temperatura de ebullición (T. E. ) Los productos resultantes del proceso son: Oxígeno líquido (O 2) T. E. = (-183 °C) Argón líquido (Ar) T. E. = (-186 °C) Nitrógeno líquido (N 2) T. E. = (-198 °C) Los gases obtenidos tienen aplicación en los más variados sectores de actividad, desde la salud a la alimentación, pasando por la electricidad, metalurgia, química, petroquímica, pasta y papel, medio ambiente. Ing. Emilio Osorio

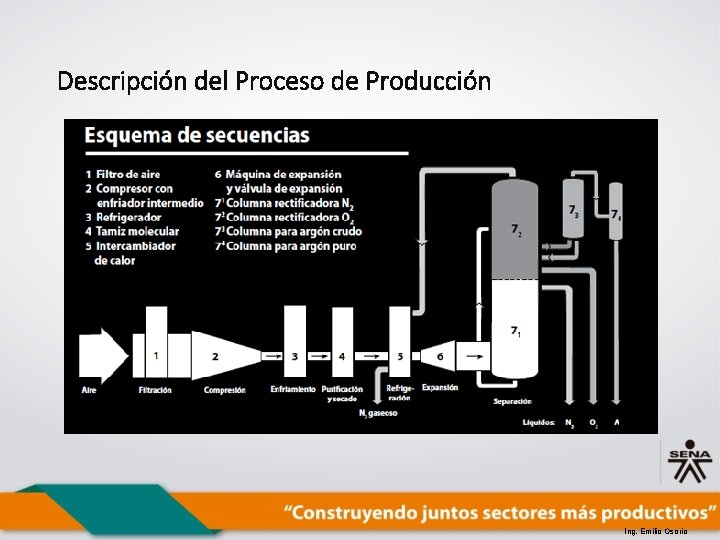

Descripción del Proceso de Producción Ing. Emilio Osorio

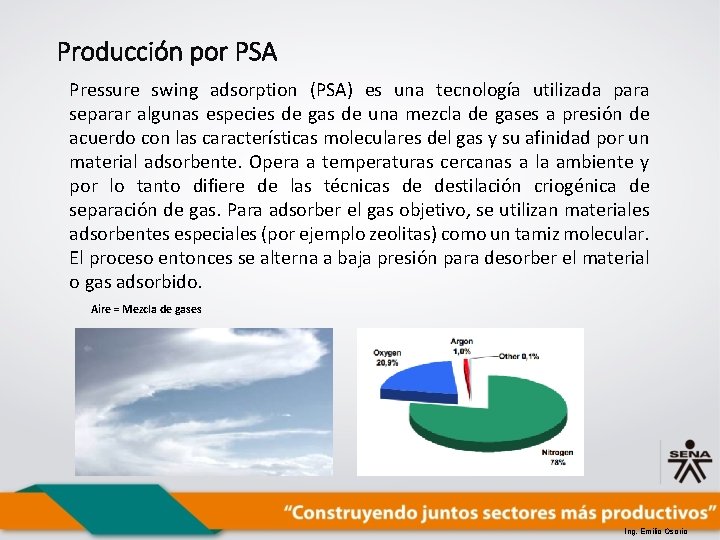

Producción por PSA Pressure swing adsorption (PSA) es una tecnología utilizada para separar algunas especies de gas de una mezcla de gases a presión de acuerdo con las características moleculares del gas y su afinidad por un material adsorbente. Opera a temperaturas cercanas a la ambiente y por lo tanto difiere de las técnicas de destilación criogénica de separación de gas. Para adsorber el gas objetivo, se utilizan materiales adsorbentes especiales (por ejemplo zeolitas) como un tamiz molecular. El proceso entonces se alterna a baja presión para desorber el material o gas adsorbido. Aire = Mezcla de gases Ing. Emilio Osorio

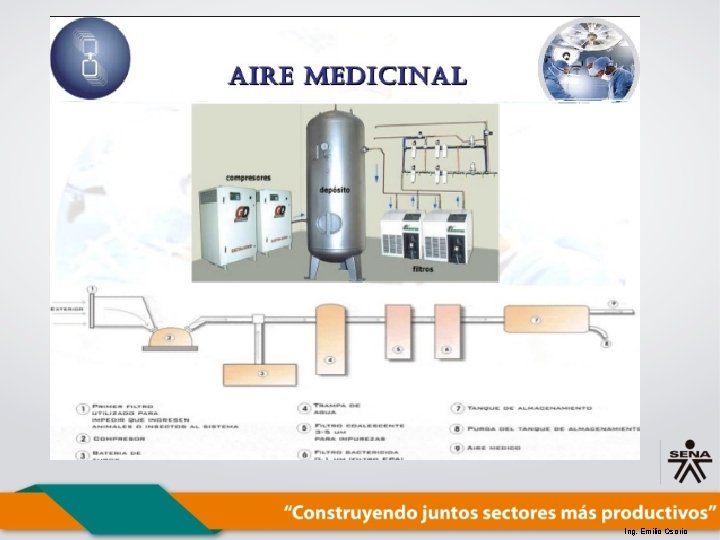

Producción de Aire Medicinal Ing. Emilio Osorio

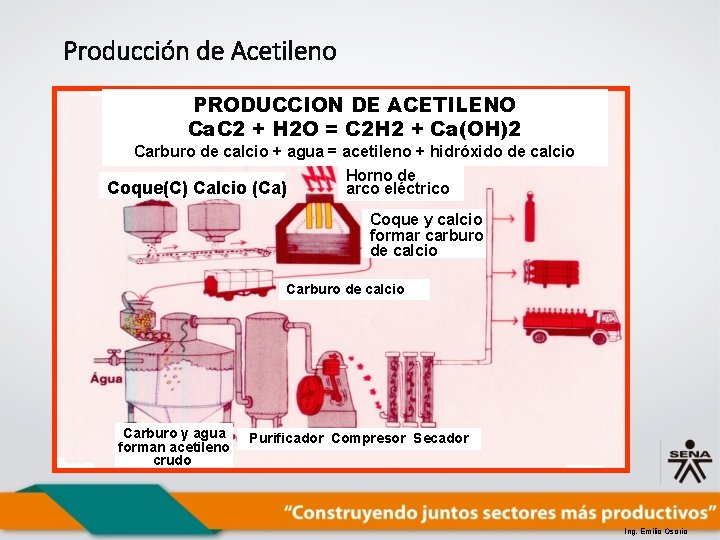

Producción de Acetileno PRODUCCION DE ACETILENO Ca. C 2 + H 2 O = C 2 H 2 + Ca(OH)2 Carburo de calcio + agua = acetileno + hidróxido de calcio Horno de Coque(C) Calcio (Ca) arco eléctrico Coque y calcio formar carburo de calcio Carburo de calcio Carburo y agua forman acetileno crudo Purificador Compresor Secador Ing. Emilio Osorio

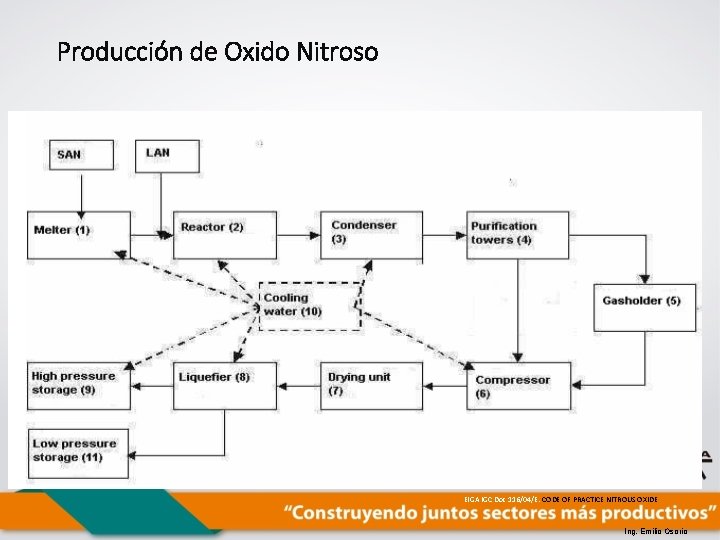

Producción de Oxido Nitroso EIGA IGC Doc 116/04/E. CODE OF PRACTICE NITROUS OXIDE Ing. Emilio Osorio

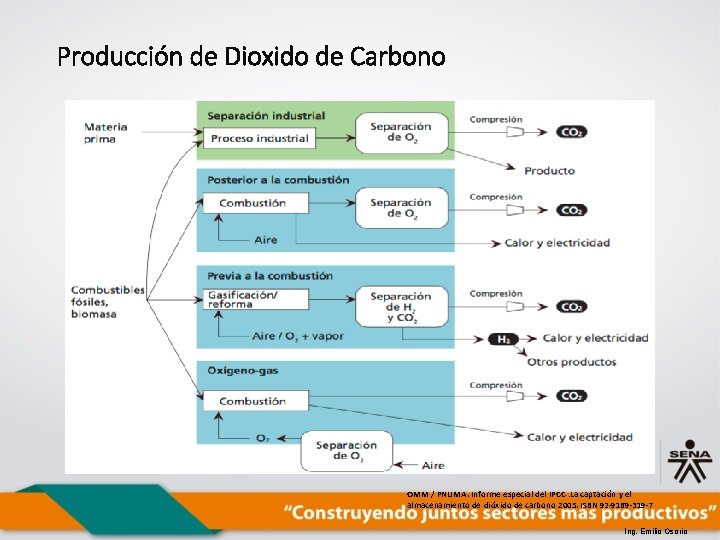

Producción de Dioxido de Carbono OMM / PNUMA. Informe especial del IPCC. La captación y el almacenamiento de dióxido de carbono 2005. ISBN 92 -9169 -319 -7 Ing. Emilio Osorio

CONTENIDO DEL TALLER 1. 2. 3. 4. 5. 6. tenido Legislación Nacional Aplicable y Buenas Prácticas de Manufactura para Gases Medicinales Clasificación de los Gases Sistemas de Producción de Gases. Equipos de Producción Industrial y Domesticos Identificación de cilindros Requisitos para el Manejo y Almacenamiento de Gases Seguridad en el manejo de los Gases y Liquidos Criogénicos por clase de peligro Ing. Emilio Osorio

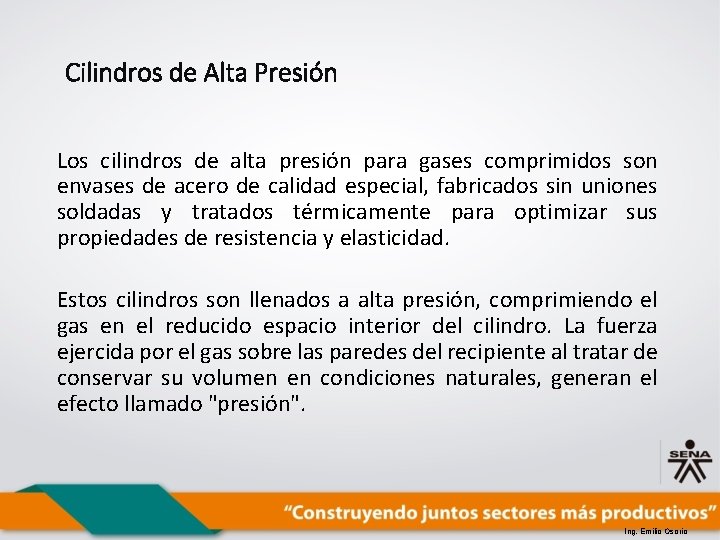

Cilindros de Alta Presión Los cilindros de alta presión para gases comprimidos son envases de acero de calidad especial, fabricados sin uniones soldadas y tratados térmicamente para optimizar sus propiedades de resistencia y elasticidad. Estos cilindros son llenados a alta presión, comprimiendo el gas en el reducido espacio interior del cilindro. La fuerza ejercida por el gas sobre las paredes del recipiente al tratar de conservar su volumen en condiciones naturales, generan el efecto llamado "presión". Ing. Emilio Osorio

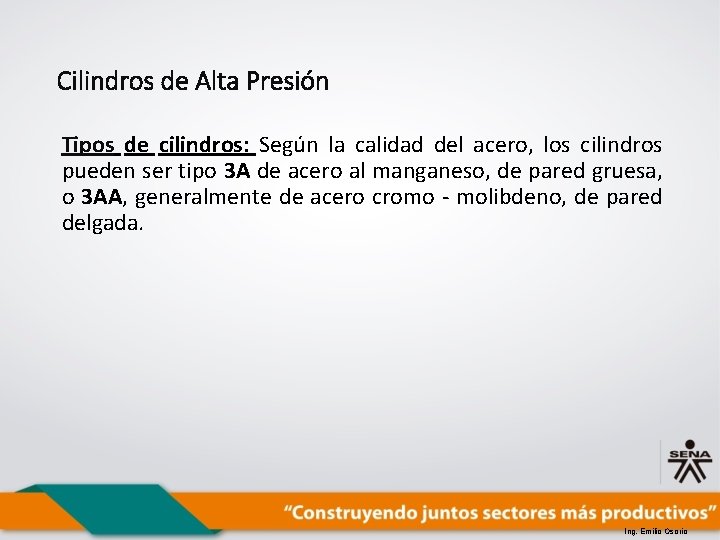

Cilindros de Alta Presión Tipos de cilindros: Según la calidad del acero, los cilindros pueden ser tipo 3 A de acero al manganeso, de pared gruesa, o 3 AA, generalmente de acero cromo - molibdeno, de pared delgada. Ing. Emilio Osorio

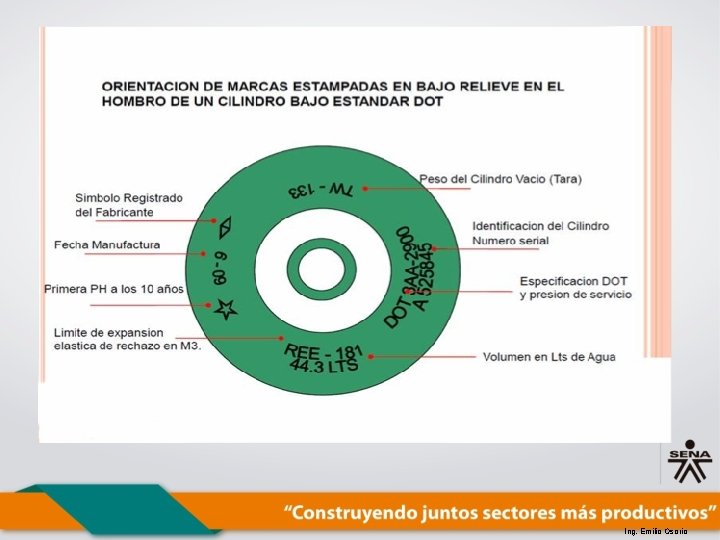

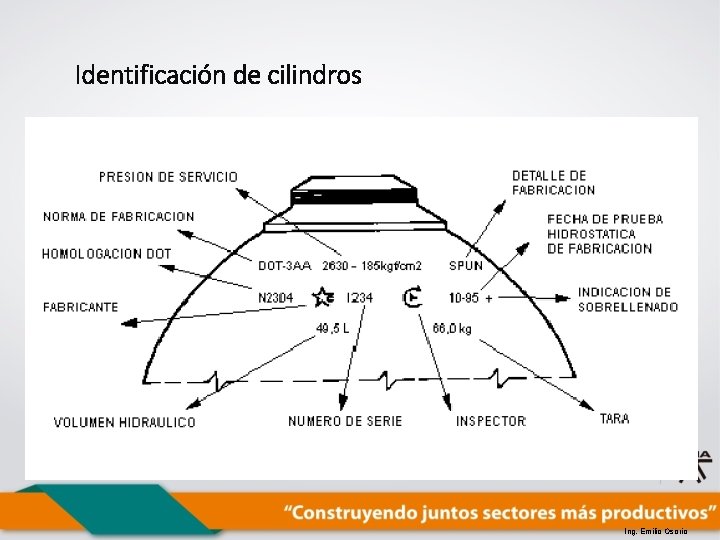

Identificación de cilindros Ing. Emilio Osorio

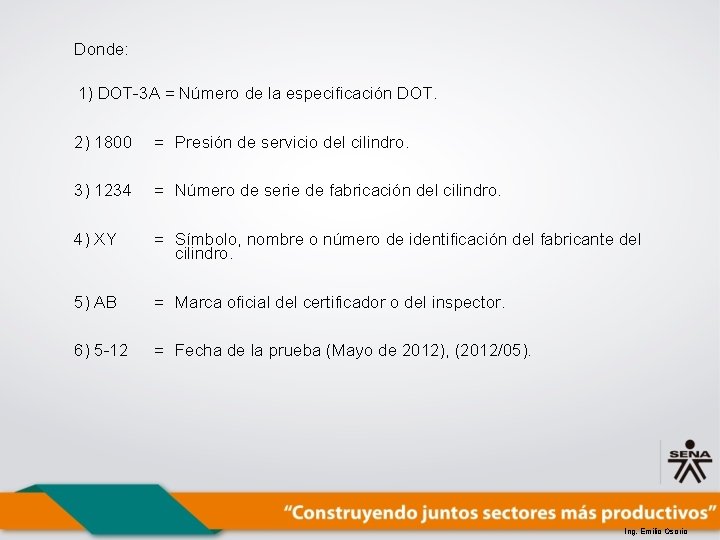

Donde: 1) DOT-3 A = Número de la especificación DOT. 2) 1800 3) 1234 4) XY 5) AB 6) 5 -12 = Presión de servicio del cilindro. = Número de serie de fabricación del cilindro. = Símbolo, nombre o número de identificación del fabricante del cilindro. = Marca oficial del certificador o del inspector. = Fecha de la prueba (Mayo de 2012), (2012/05). Ing. Emilio Osorio

Ing. Emilio Osorio

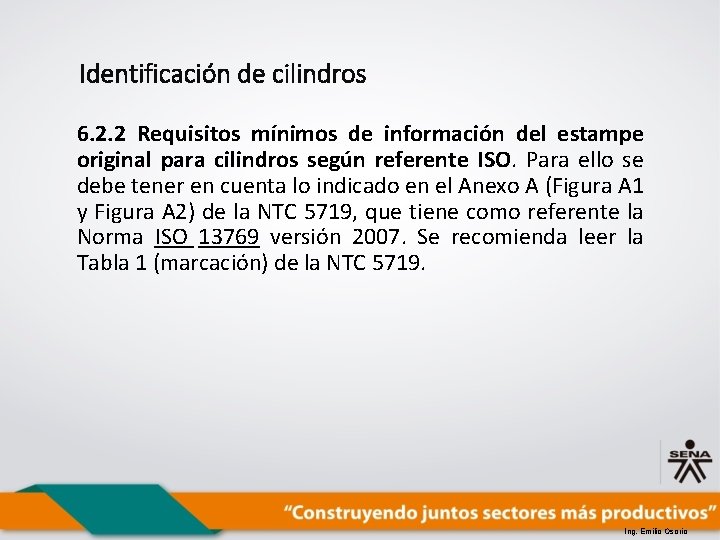

Identificación de cilindros 6. 2. 2 Requisitos mínimos de información del estampe original para cilindros según referente ISO. Para ello se debe tener en cuenta lo indicado en el Anexo A (Figura A 1 y Figura A 2) de la NTC 5719, que tiene como referente la Norma ISO 13769 versión 2007. Se recomienda leer la Tabla 1 (marcación) de la NTC 5719. Ing. Emilio Osorio

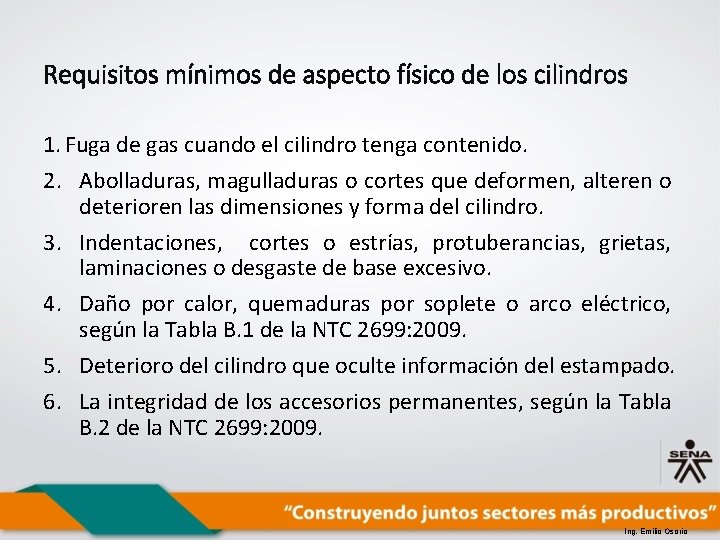

Requisitos mínimos de aspecto físico de los cilindros 1. Fuga de gas cuando el cilindro tenga contenido. 2. Abolladuras, magulladuras o cortes que deformen, alteren o deterioren las dimensiones y forma del cilindro. 3. Indentaciones, cortes o estrías, protuberancias, grietas, laminaciones o desgaste de base excesivo. 4. Daño por calor, quemaduras por soplete o arco eléctrico, según la Tabla B. 1 de la NTC 2699: 2009. 5. Deterioro del cilindro que oculte información del estampado. 6. La integridad de los accesorios permanentes, según la Tabla B. 2 de la NTC 2699: 2009. Ing. Emilio Osorio

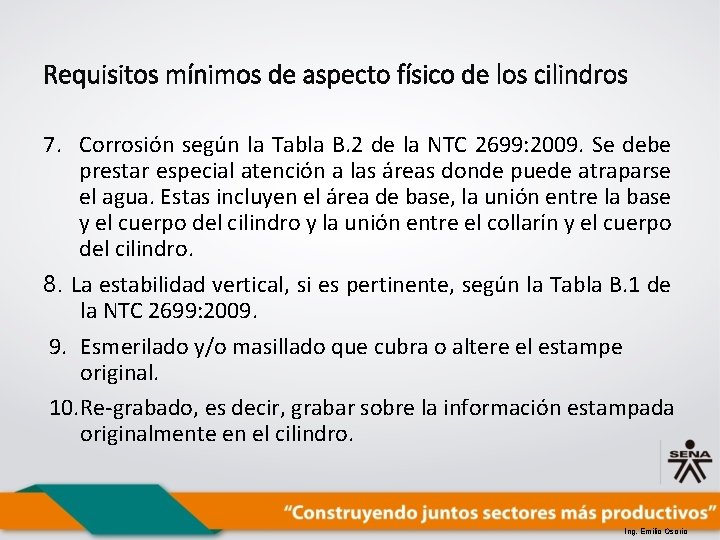

Requisitos mínimos de aspecto físico de los cilindros 7. Corrosión según la Tabla B. 2 de la NTC 2699: 2009. Se debe prestar especial atención a las áreas donde puede atraparse el agua. Estas incluyen el área de base, la unión entre la base y el cuerpo del cilindro y la unión entre el collarín y el cuerpo del cilindro. 8. La estabilidad vertical, si es pertinente, según la Tabla B. 1 de la NTC 2699: 2009. 9. Esmerilado y/o masillado que cubra o altere el estampe original. 10. Re-grabado, es decir, grabar sobre la información estampada originalmente en el cilindro. Ing. Emilio Osorio

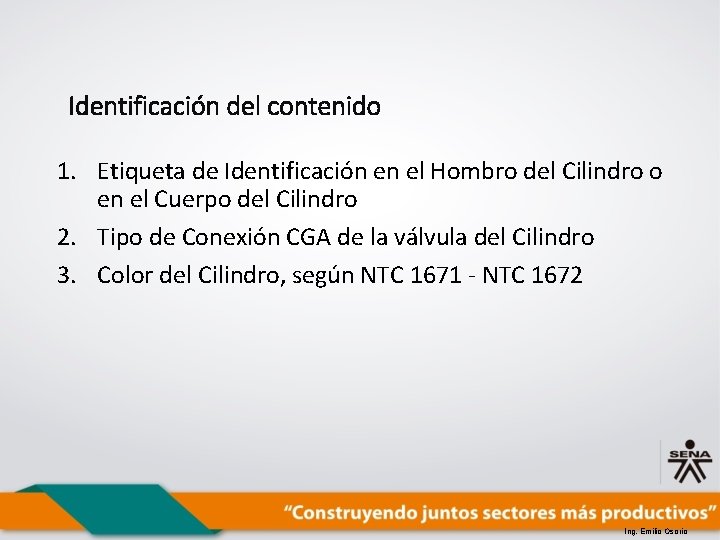

Identificación del contenido 1. Etiqueta de Identificación en el Hombro del Cilindro o en el Cuerpo del Cilindro 2. Tipo de Conexión CGA de la válvula del Cilindro 3. Color del Cilindro, según NTC 1671 - NTC 1672 Ing. Emilio Osorio

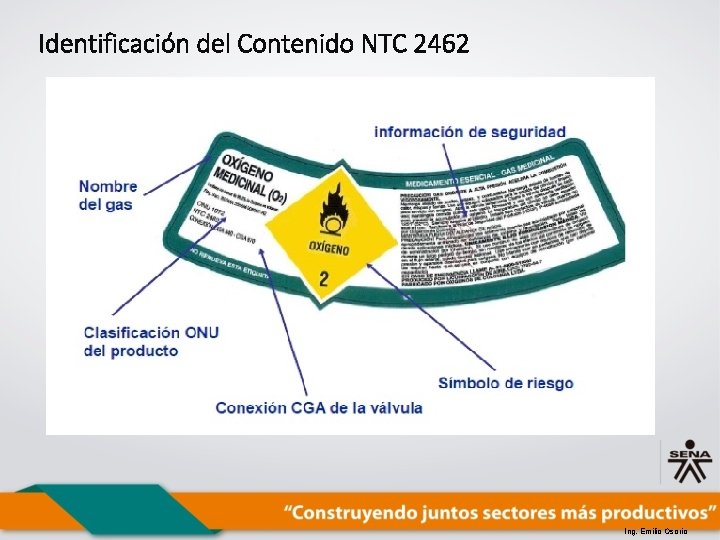

Identificación del Contenido NTC 2462 Ing. Emilio Osorio

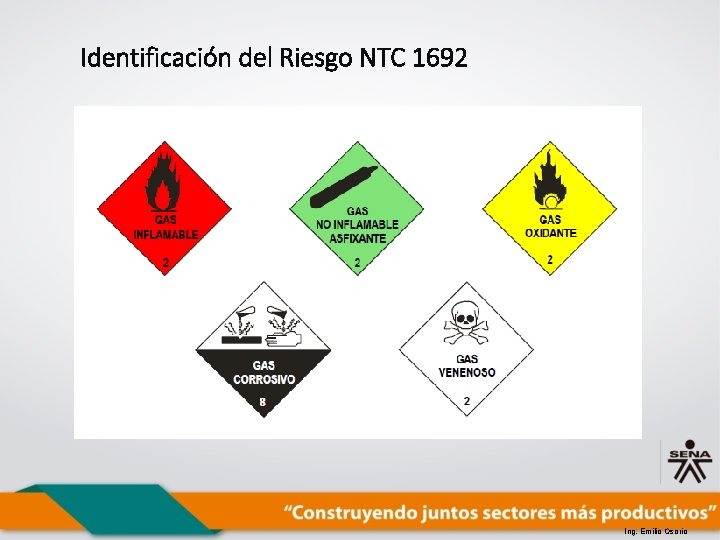

Identificación del Riesgo NTC 1692 Ing. Emilio Osorio

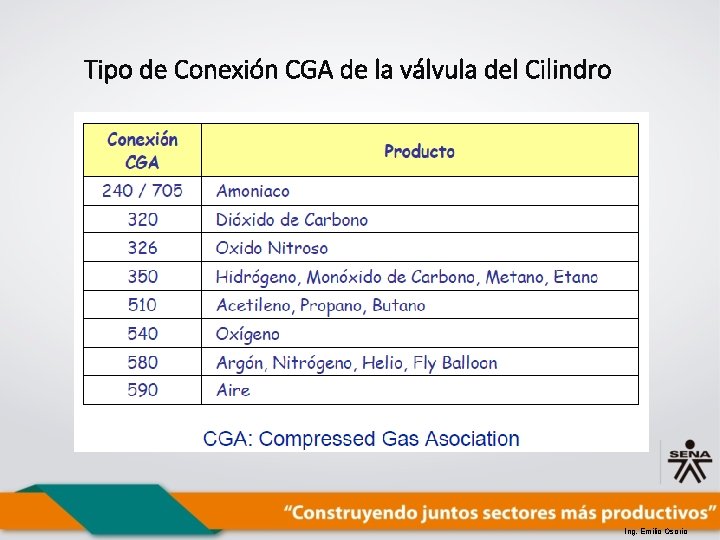

Tipo de Conexión CGA de la válvula del Cilindro Ing. Emilio Osorio

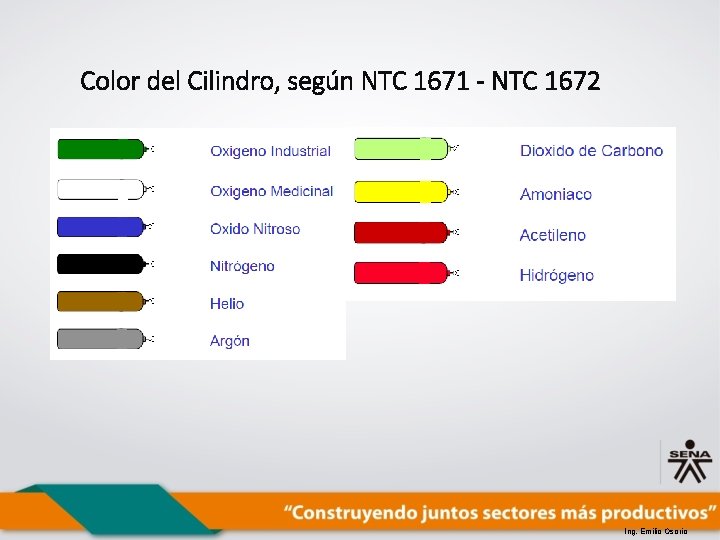

Color del Cilindro, según NTC 1671 - NTC 1672 Ing. Emilio Osorio

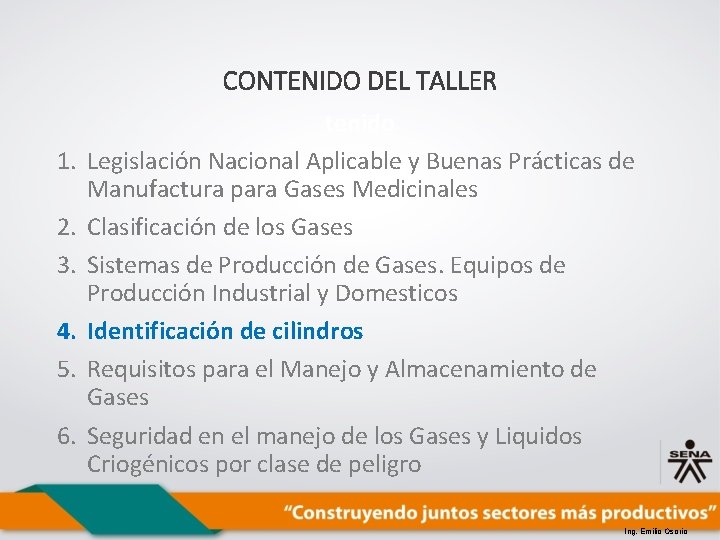

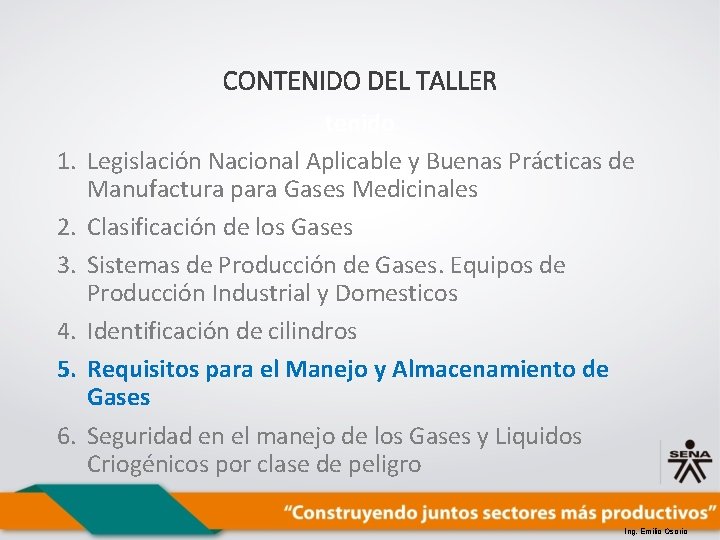

CONTENIDO DEL TALLER 1. 2. 3. 4. 5. 6. tenido Legislación Nacional Aplicable y Buenas Prácticas de Manufactura para Gases Medicinales Clasificación de los Gases Sistemas de Producción de Gases. Equipos de Producción Industrial y Domesticos Identificación de cilindros Requisitos para el Manejo y Almacenamiento de Gases Seguridad en el manejo de los Gases y Liquidos Criogénicos por clase de peligro Ing. Emilio Osorio

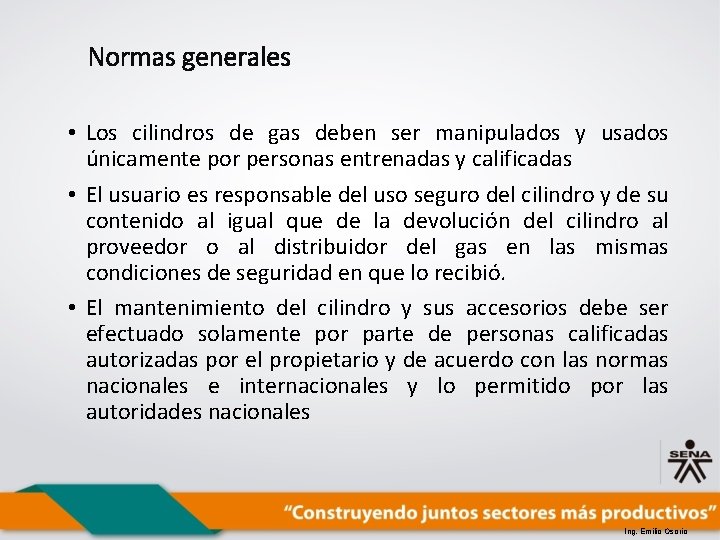

Normas generales • Los cilindros de gas deben ser manipulados y usados únicamente por personas entrenadas y calificadas • El usuario es responsable del uso seguro del cilindro y de su contenido al igual que de la devolución del cilindro al proveedor o al distribuidor del gas en las mismas condiciones de seguridad en que lo recibió. • El mantenimiento del cilindro y sus accesorios debe ser efectuado solamente por parte de personas calificadas autorizadas por el propietario y de acuerdo con las normas nacionales e internacionales y lo permitido por las autoridades nacionales Ing. Emilio Osorio

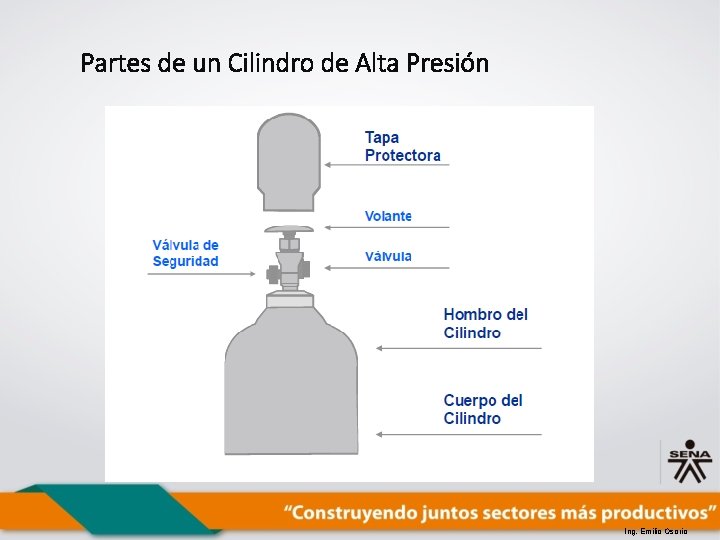

Partes de un Cilindro de Alta Presión Ing. Emilio Osorio

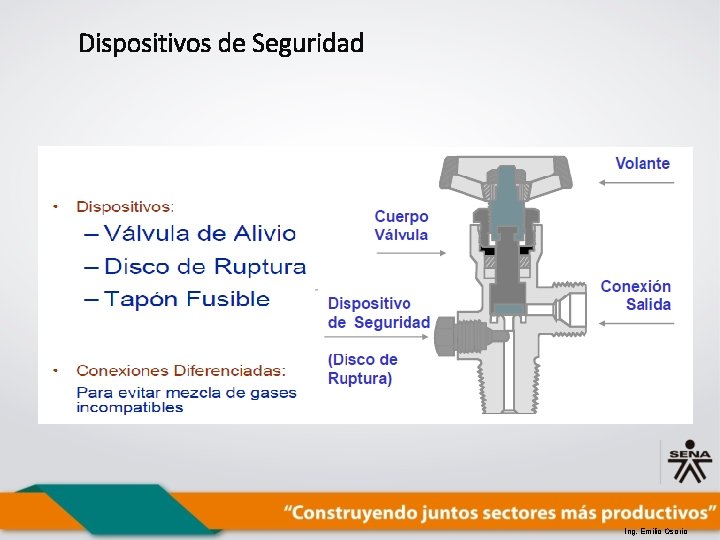

Dispositivos de Seguridad Ing. Emilio Osorio

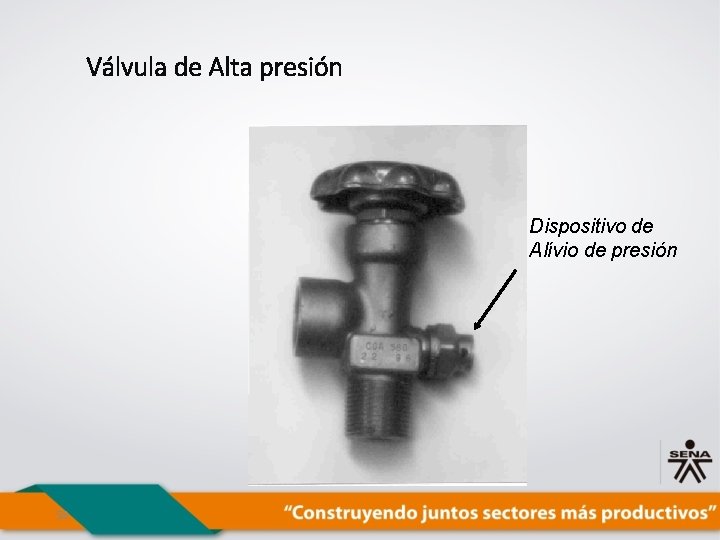

Válvula de Alta presión Dispositivo de Alívio de presión 58

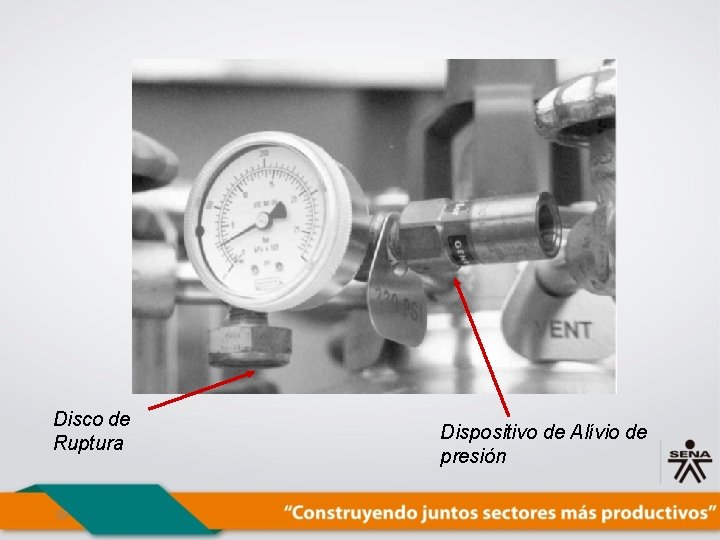

Disco de Ruptura 59 Dispositivo de Alívio de presión

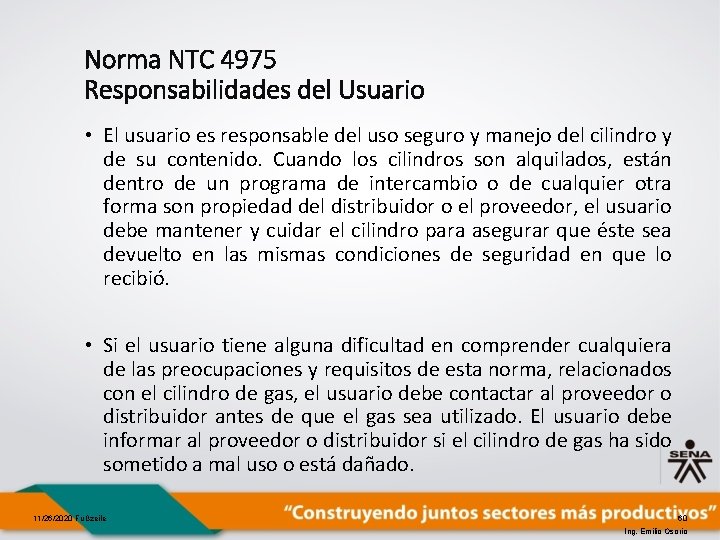

Norma NTC 4975 Responsabilidades del Usuario • El usuario es responsable del uso seguro y manejo del cilindro y de su contenido. Cuando los cilindros son alquilados, están dentro de un programa de intercambio o de cualquier otra forma son propiedad del distribuidor o el proveedor, el usuario debe mantener y cuidar el cilindro para asegurar que éste sea devuelto en las mismas condiciones de seguridad en que lo recibió. • Si el usuario tiene alguna dificultad en comprender cualquiera de las preocupaciones y requisitos de esta norma, relacionados con el cilindro de gas, el usuario debe contactar al proveedor o distribuidor antes de que el gas sea utilizado. El usuario debe informar al proveedor o distribuidor si el cilindro de gas ha sido sometido a mal uso o está dañado. 11/26/2020 Fußzeile 60 Ing. Emilio Osorio

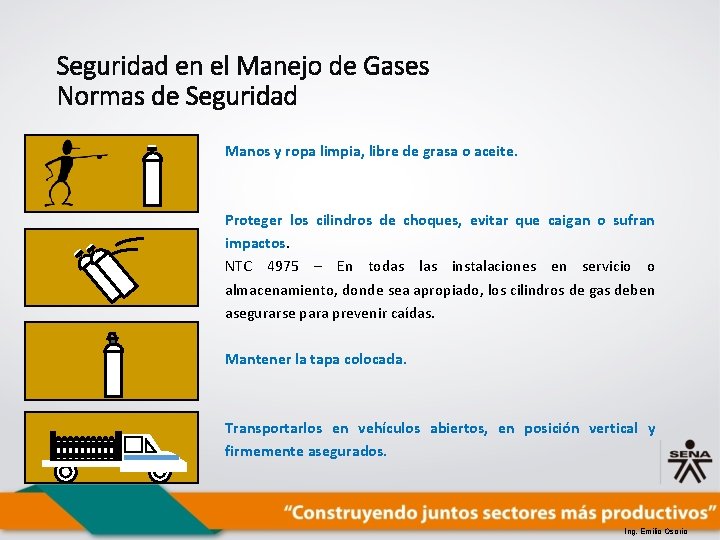

Seguridad en el Manejo de Gases Normas de Seguridad Manos y ropa limpia, libre de grasa o aceite. Proteger los cilindros de choques, evitar que caigan o sufran impactos. NTC 4975 – En todas las instalaciones en servicio o almacenamiento, donde sea apropiado, los cilindros de gas deben asegurarse para prevenir caídas. Mantener la tapa colocada. Transportarlos en vehículos abiertos, en posición vertical y firmemente asegurados. Ing. Emilio Osorio

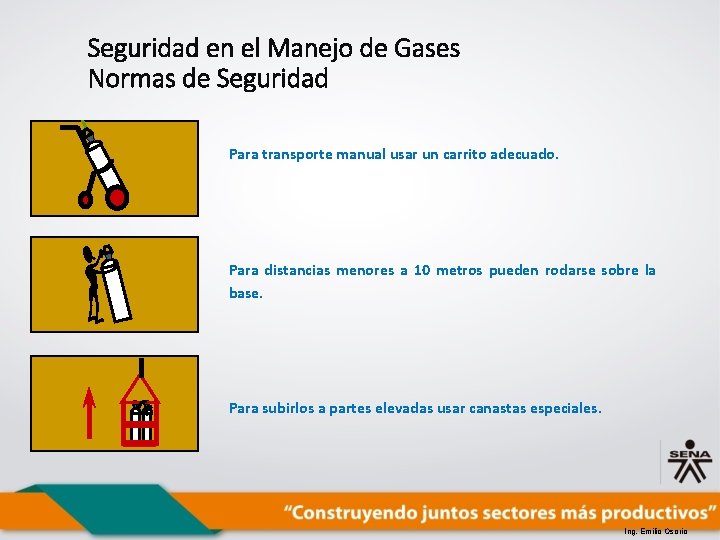

Seguridad en el Manejo de Gases Normas de Seguridad Para transporte manual usar un carrito adecuado. Para distancias menores a 10 metros pueden rodarse sobre la base. Para subirlos a partes elevadas usar canastas especiales. Ing. Emilio Osorio

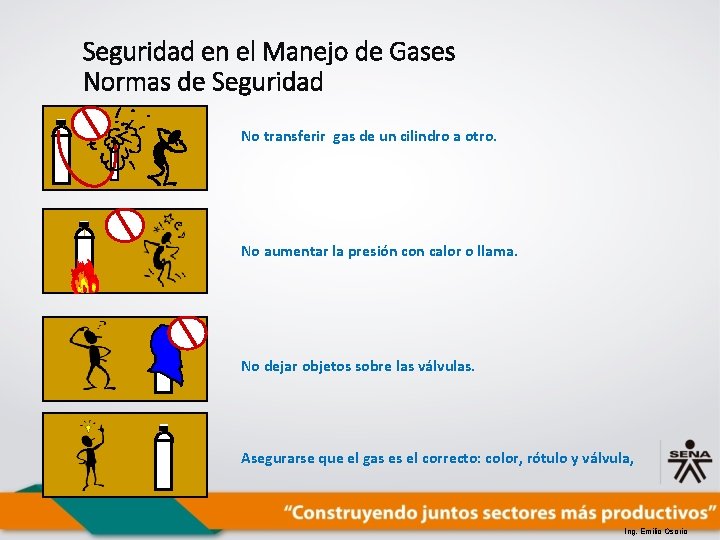

Seguridad en el Manejo de Gases Normas de Seguridad No transferir gas de un cilindro a otro. No aumentar la presión con calor o llama. No dejar objetos sobre las válvulas. Asegurarse que el gas es el correcto: color, rótulo y válvula, Ing. Emilio Osorio

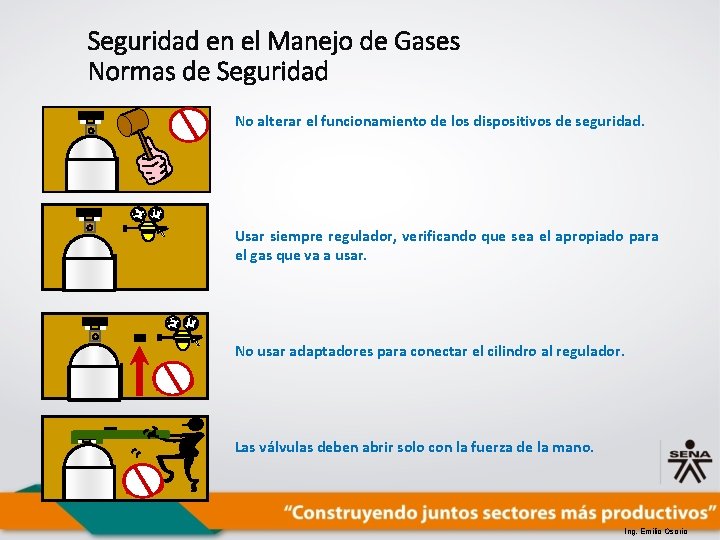

Seguridad en el Manejo de Gases Normas de Seguridad No alterar el funcionamiento de los dispositivos de seguridad. Usar siempre regulador, verificando que sea el apropiado para el gas que va a usar. No usar adaptadores para conectar el cilindro al regulador. NO Las válvulas deben abrir solo con la fuerza de la mano. NO Ing. Emilio Osorio

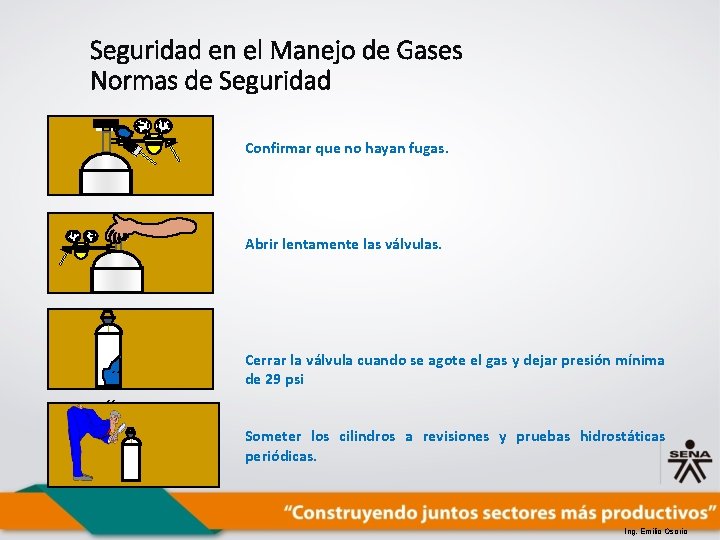

Seguridad en el Manejo de Gases Normas de Seguridad Confirmar que no hayan fugas. Abrir lentamente las válvulas. ´´ Cerrar la válvula cuando se agote el gas y dejar presión mínima de 29 psi ´´ ´´´´ Someter los cilindros a revisiones y pruebas hidrostáticas periódicas. Ing. Emilio Osorio

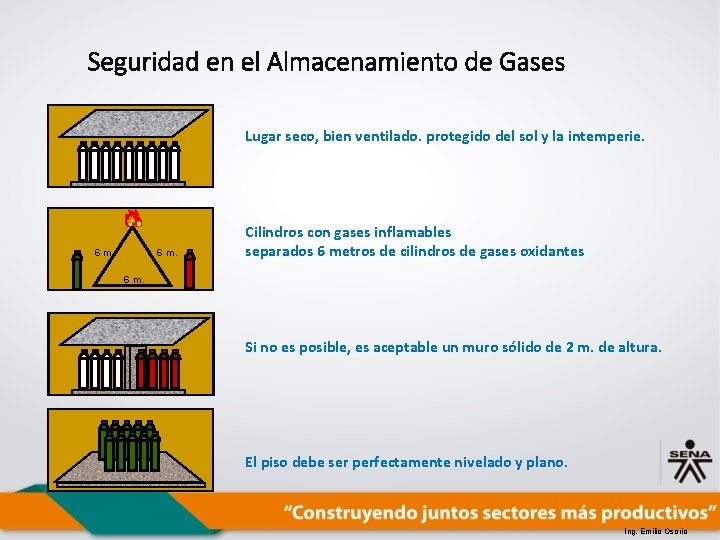

Seguridad en el Almacenamiento de Gases Lugar seco, bien ventilado. protegido del sol y la intemperie. 6 m. Cilindros con gases inflamables separados 6 metros de cilindros de gases oxidantes 6 m. Si no es posible, es aceptable un muro sólido de 2 m. de altura. El piso debe ser perfectamente nivelado y plano. Ing. Emilio Osorio

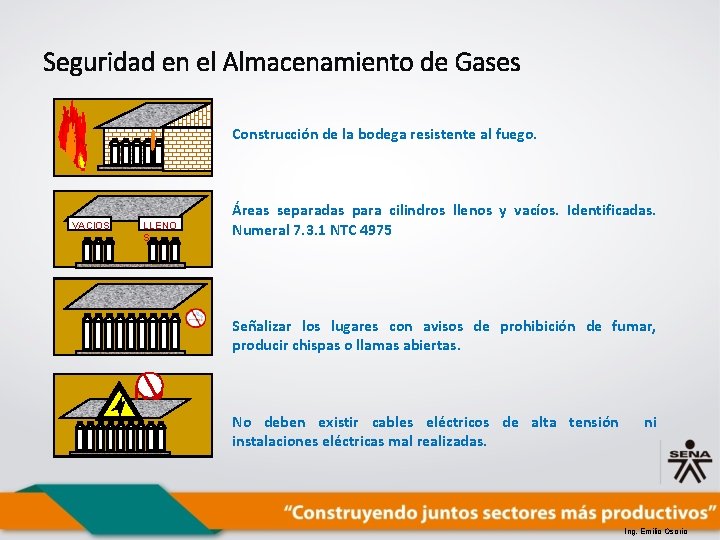

Seguridad en el Almacenamiento de Gases Construcción de la bodega resistente al fuego. VACIOS LLENO S Áreas separadas para cilindros llenos y vacíos. Identificadas. Numeral 7. 3. 1 NTC 4975 Señalizar los lugares con avisos de prohibición de fumar, producir chispas o llamas abiertas. NO No deben existir cables eléctricos de alta tensión ni instalaciones eléctricas mal realizadas. Ing. Emilio Osorio

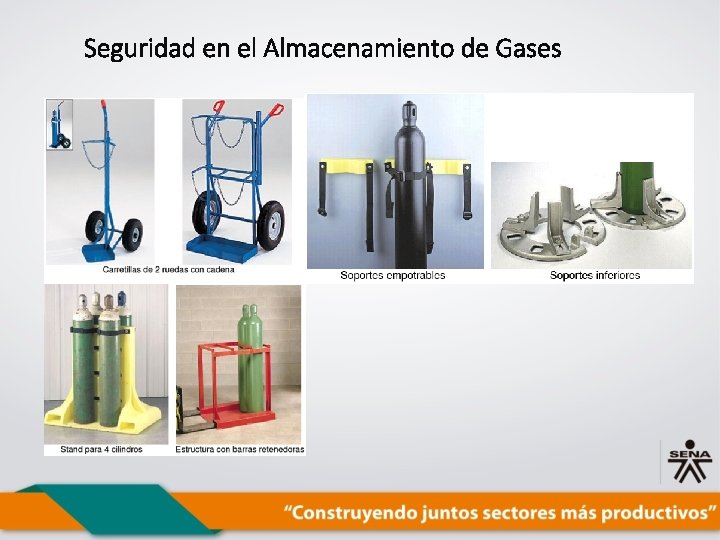

Seguridad en el Almacenamiento de Gases

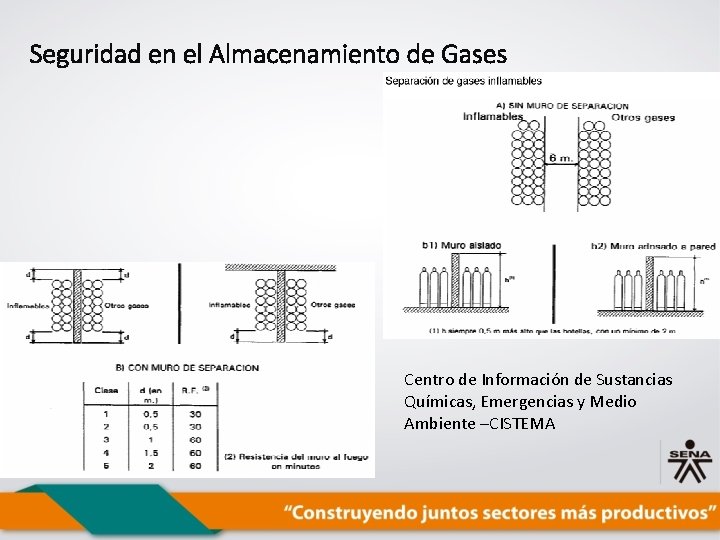

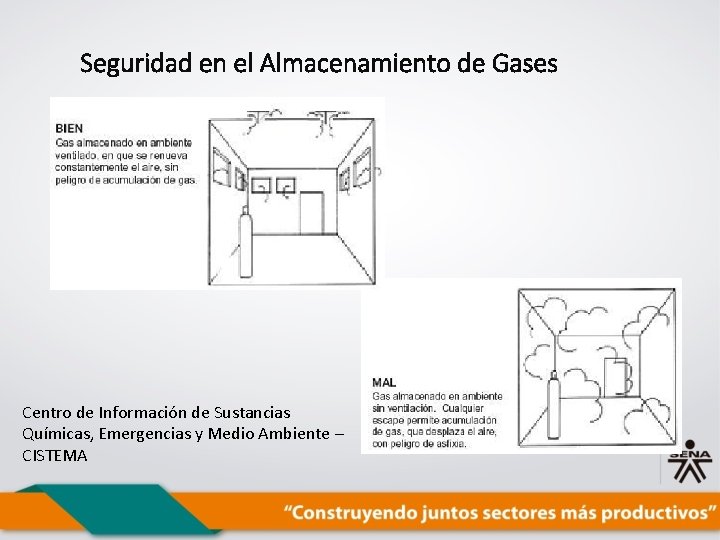

Seguridad en el Almacenamiento de Gases Centro de Información de Sustancias Químicas, Emergencias y Medio Ambiente – CISTEMA

Seguridad en el Almacenamiento de Gases Centro de Información de Sustancias Químicas, Emergencias y Medio Ambiente –CISTEMA

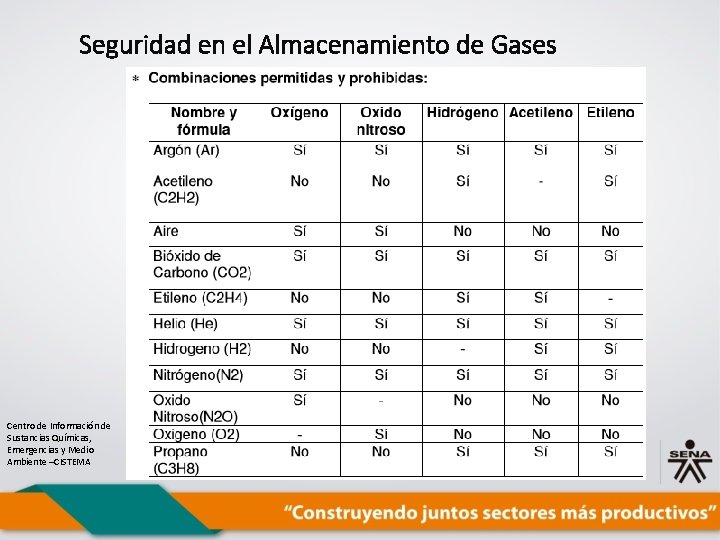

Seguridad en el Almacenamiento de Gases Centro de Información de Sustancias Químicas, Emergencias y Medio Ambiente –CISTEMA

CONTENIDO DEL TALLER 1. 2. 3. 4. 5. 6. tenido Legislación Nacional Aplicable y Buenas Prácticas de Manufactura para Gases Medicinales Clasificación de los Gases Sistemas de Producción de Gases. Equipos de Producción Industrial y Domesticos Identificación de cilindros Requisitos para el Manejo y Almacenamiento de Gases Seguridad en el manejo de los Gases y Liquidos Criogénicos por clase de peligro Ing. Emilio Osorio

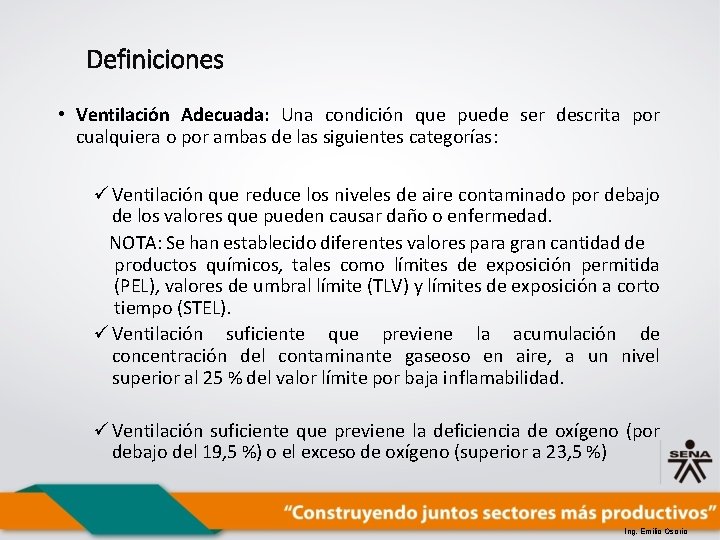

Definiciones • Ventilación Adecuada: Una condición que puede ser descrita por cualquiera o por ambas de las siguientes categorías: ü Ventilación que reduce los niveles de aire contaminado por debajo de los valores que pueden causar daño o enfermedad. NOTA: Se han establecido diferentes valores para gran cantidad de productos químicos, tales como límites de exposición permitida (PEL), valores de umbral límite (TLV) y límites de exposición a corto tiempo (STEL). ü Ventilación suficiente que previene la acumulación de concentración del contaminante gaseoso en aire, a un nivel superior al 25 % del valor límite por baja inflamabilidad. ü Ventilación suficiente que previene la deficiencia de oxígeno (por debajo del 19, 5 %) o el exceso de oxígeno (superior a 23, 5 %) Ing. Emilio Osorio

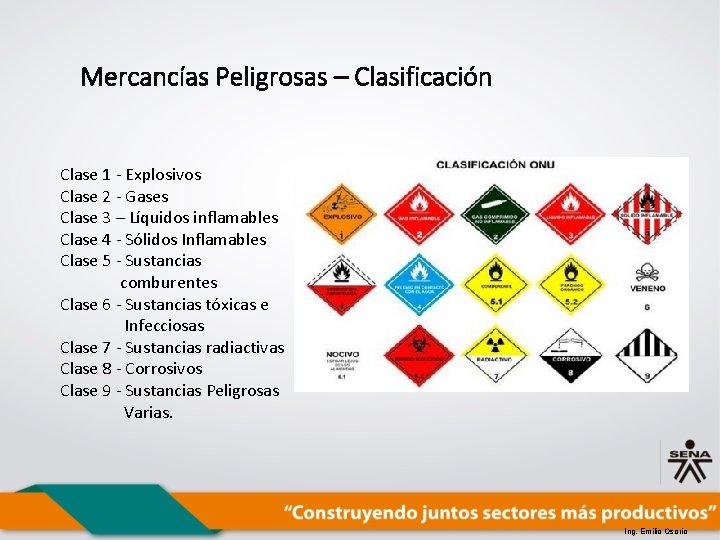

Mercancías Peligrosas – Clasificación Clase 1 - Explosivos Clase 2 - Gases Clase 3 – Líquidos inflamables Clase 4 - Sólidos Inflamables Clase 5 - Sustancias comburentes Clase 6 - Sustancias tóxicas e Infecciosas Clase 7 - Sustancias radiactivas Clase 8 - Corrosivos Clase 9 - Sustancias Peligrosas Varias. Ing. Emilio Osorio

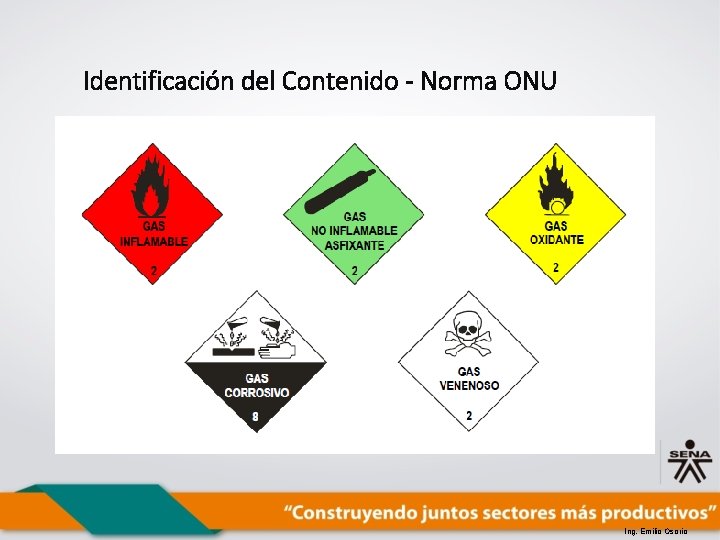

Identificación del Contenido - Norma ONU Ing. Emilio Osorio

Oxígeno O 2 APLICACIONES PRINCIPALES Médicas Procesos de Combustión Químicas Agropecuaria Tratamiento de aguas Ing. Emilio Osorio

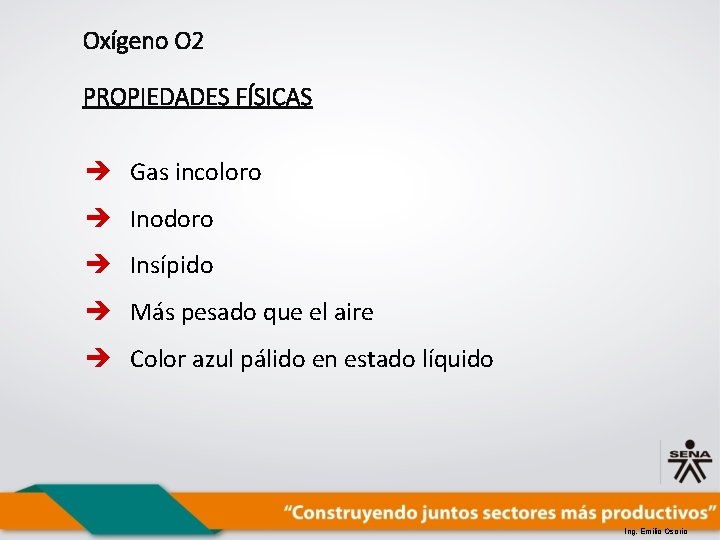

Oxígeno O 2 PROPIEDADES FÍSICAS è Gas incoloro è Inodoro è Insípido è Más pesado que el aire è Color azul pálido en estado líquido Ing. Emilio Osorio

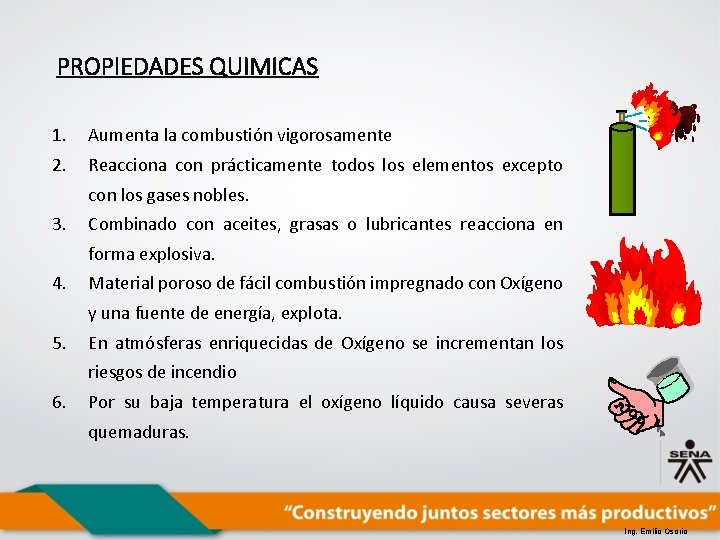

PROPIEDADES QUIMICAS 1. Aumenta la combustión vigorosamente 2. Reacciona con prácticamente todos los elementos excepto con los gases nobles. 3. Combinado con aceites, grasas o lubricantes reacciona en forma explosiva. 4. Material poroso de fácil combustión impregnado con Oxígeno y una fuente de energía, explota. 5. En atmósferas enriquecidas de Oxígeno se incrementan los riesgos de incendio 6. Por su baja temperatura el oxígeno líquido causa severas quemaduras. Ing. Emilio Osorio

RIESGOS PARA LA SALUD Exposición continua y prolongada a O 2 aún a presión atmosférica puede causar edema pulmonar. Inhalación continua de oxígeno hasta 80% o menos por largos períodos de tiempo puede causar inflamación en los pulmones. La exposición a oxígeno sobre la presión atmosférica puede ser peligrosa. Por eso debe ser administrado por personal médico o paramédico. Ing. Emilio Osorio

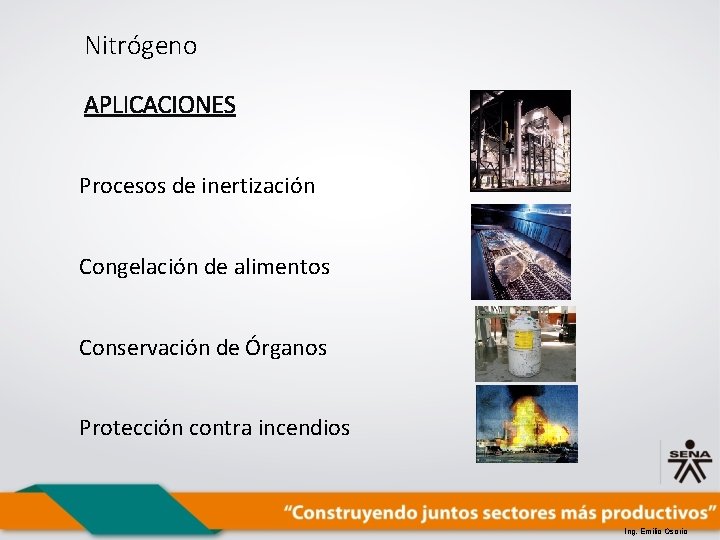

Nitrógeno APLICACIONES Procesos de inertización Congelación de alimentos Conservación de Órganos Protección contra incendios Ing. Emilio Osorio

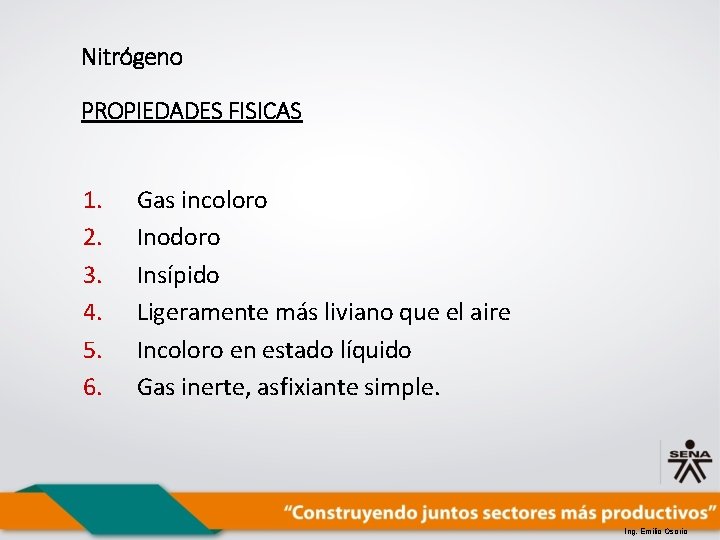

Nitrógeno PROPIEDADES FISICAS 1. 2. 3. 4. 5. 6. Gas incoloro Inodoro Insípido Ligeramente más liviano que el aire Incoloro en estado líquido Gas inerte, asfixiante simple. Ing. Emilio Osorio

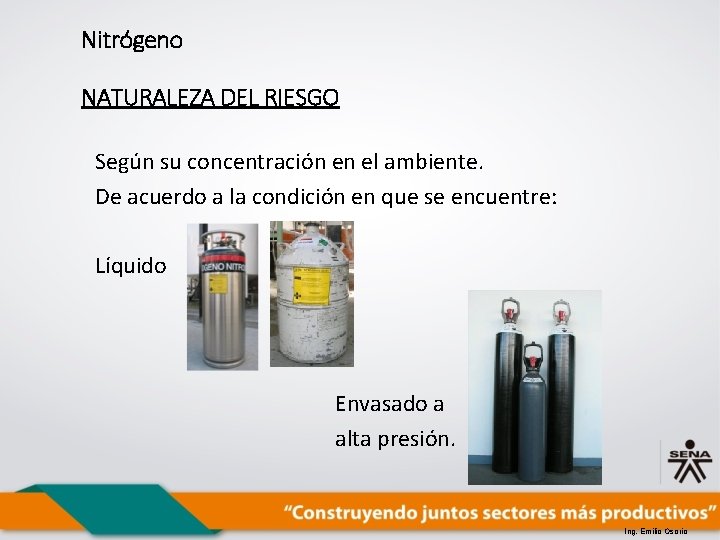

Nitrógeno NATURALEZA DEL RIESGO Según su concentración en el ambiente. De acuerdo a la condición en que se encuentre: Líquido Envasado a alta presión. Ing. Emilio Osorio

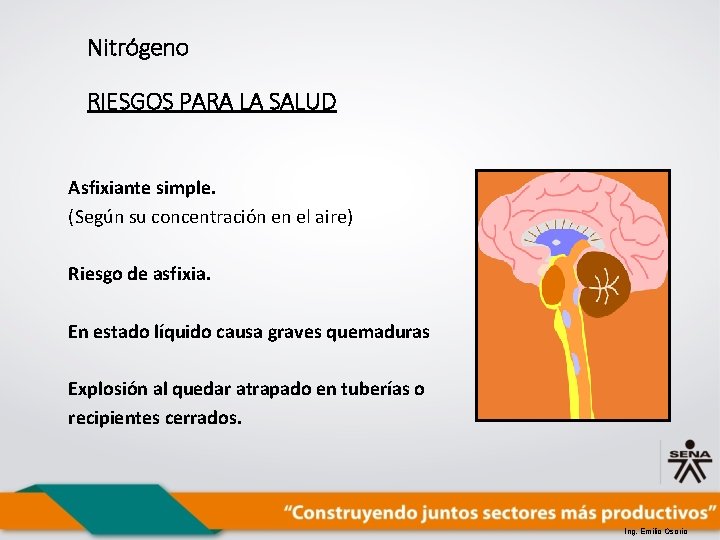

Nitrógeno RIESGOS PARA LA SALUD Asfixiante simple. (Según su concentración en el aire) Riesgo de asfixia. En estado líquido causa graves quemaduras Explosión al quedar atrapado en tuberías o recipientes cerrados. Ing. Emilio Osorio

Acetileno APLICACIONES • Procesos Oxicombustibles • Lubricación de moldes en industria del vidrio • Industria del plástico Ing. Emilio Osorio

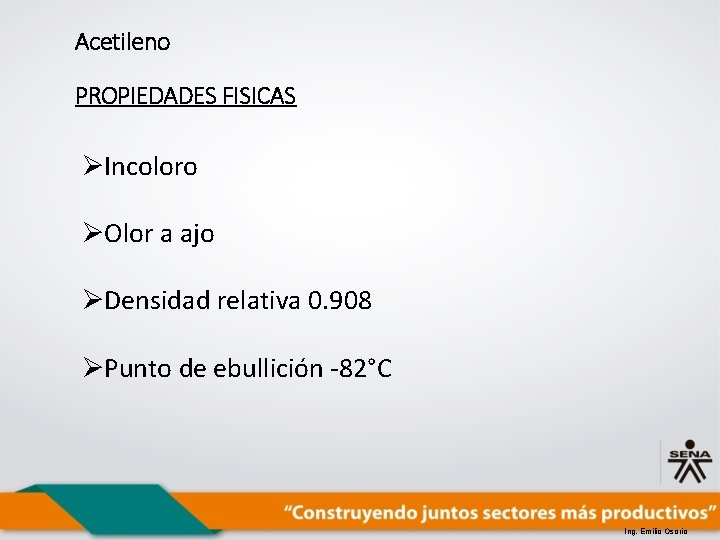

Acetileno PROPIEDADES FISICAS ØIncoloro ØOlor a ajo ØDensidad relativa 0. 908 ØPunto de ebullición -82°C Ing. Emilio Osorio

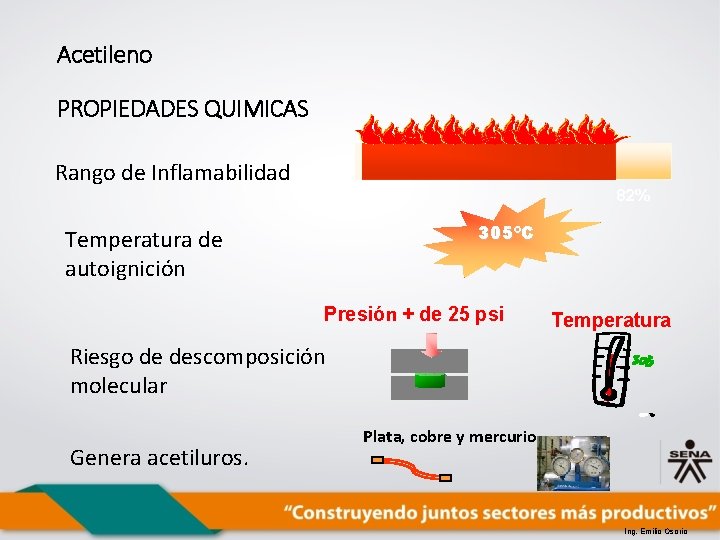

Acetileno PROPIEDADES QUIMICAS Rango de Inflamabilidad 2, 3% 82% 305ºC Temperatura de autoignición Presión + de 25 psi Temperatura Riesgo de descomposición molecular Genera acetiluros. Plata, cobre y mercurio. Ing. Emilio Osorio

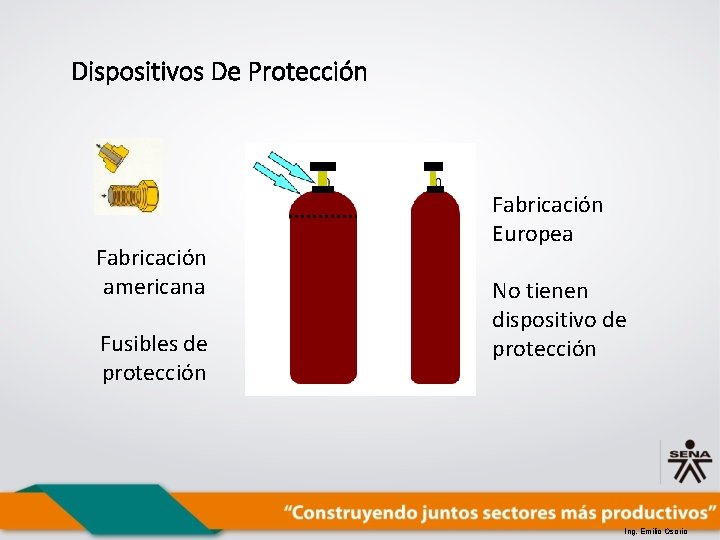

Dispositivos De Protección Fabricación americana Fusibles de protección Fabricación Europea No tienen dispositivo de protección Ing. Emilio Osorio

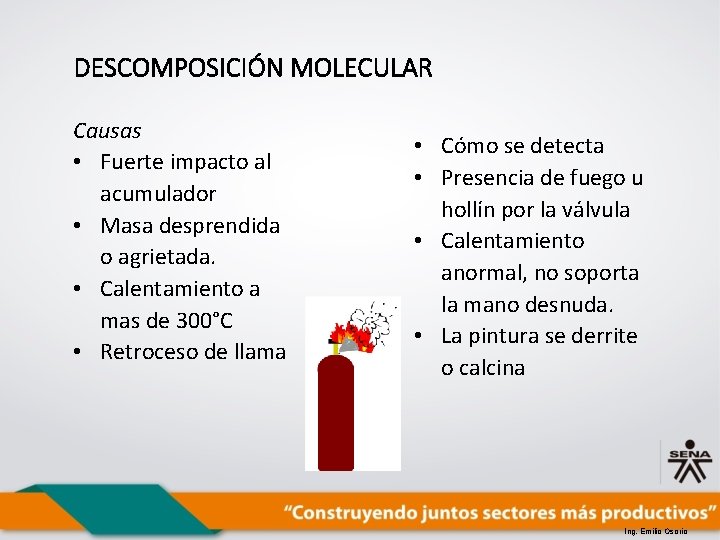

DESCOMPOSICIÓN MOLECULAR Causas • Fuerte impacto al acumulador • Masa desprendida o agrietada. • Calentamiento a mas de 300°C • Retroceso de llama • Cómo se detecta • Presencia de fuego u hollín por la válvula • Calentamiento anormal, no soporta la mano desnuda. • La pintura se derrite o calcina Ing. Emilio Osorio

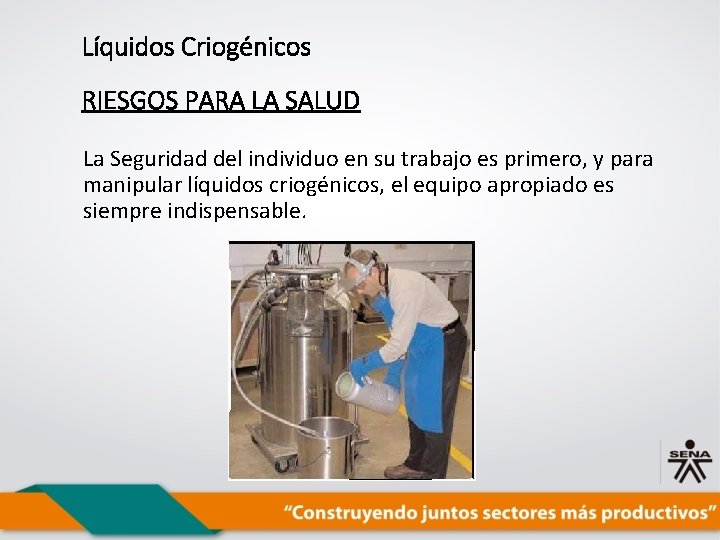

Líquidos Criogénicos RIESGOS PARA LA SALUD La Seguridad del individuo en su trabajo es primero, y para manipular líquidos criogénicos, el equipo apropiado es siempre indispensable.

Disponer de un líquido criogénico sin el equipo de seguridad, frente a niños, podrá ser divertido, pero es potencialmente peligroso si se presenta un derrame o salpicadura. Esto debe evitarse pues el exceso de confianza tarde o temprano lastimará a algún pequeño. Con el equipo de seguridad apropiado, éstos eventos pueden ser divertidos y crean conciencia en ellos

Los líquidos criogénicos aparentan ser inofensivos porque son lo opuesto a los líquidos calientes, cuyos daños conocemos desde niños. Pero los líquidos criogénicos pueden causar quemaduras tan graves en la piel como los calientes, a grado tal que las lesiones inutilizarán terminales nerviosas y tejido subcutáneo también. Utilice su equipo de seguridad SIEMPRE antes de utilizar un líquido criogénico

. . . Vean las consecuencias en el PIE DERECHO. . .

Al principio la persona no sintió gran molestia, sino una fuerte resequedad en las plantas de los pies. Pero menos de una hora después, comenzó a sentir un fuerte dolor que obligó a llevarlo al Hospital. Con tratamiento adecuado éste es el aspecto de la quemadura del PIE IZQUIERDO una semana después

Recuperación de epidermis del PIE IZQUIERDO, tres semanas después

Recuperación de epidermis del PIE DERECHO cuatro semanas después. ¿Se ha preguntado Usted, que habría sucedido si el contacto ocurriera en el rostro?

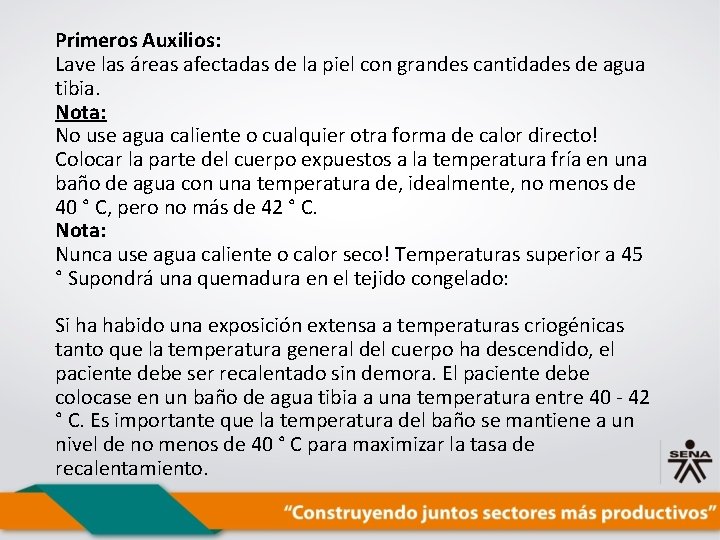

Primeros Auxilios: Lave las áreas afectadas de la piel con grandes cantidades de agua tibia. Nota: No use agua caliente o cualquier otra forma de calor directo! Colocar la parte del cuerpo expuestos a la temperatura fría en una baño de agua con una temperatura de, idealmente, no menos de 40 ° C, pero no más de 42 ° C. Nota: Nunca use agua caliente o calor seco! Temperaturas superior a 45 ° Supondrá una quemadura en el tejido congelado: Si ha habido una exposición extensa a temperaturas criogénicas tanto que la temperatura general del cuerpo ha descendido, el paciente debe ser recalentado sin demora. El paciente debe colocase en un baño de agua tibia a una temperatura entre 40 - 42 ° C. Es importante que la temperatura del baño se mantiene a un nivel de no menos de 40 ° C para maximizar la tasa de recalentamiento.

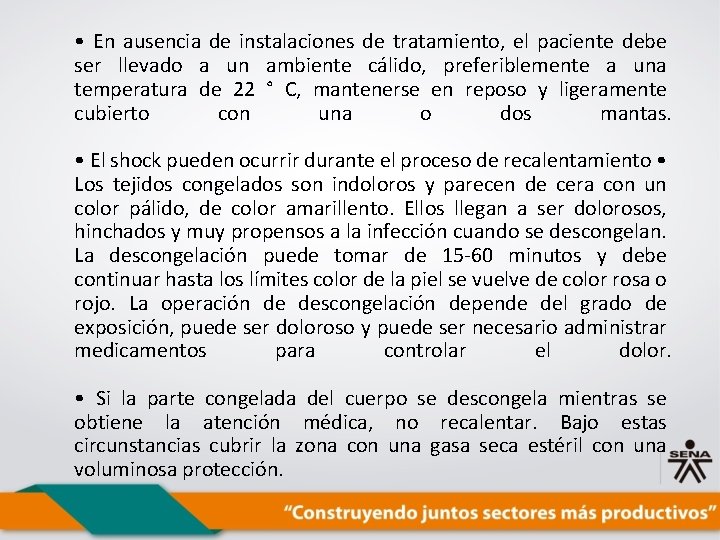

• En ausencia de instalaciones de tratamiento, el paciente debe ser llevado a un ambiente cálido, preferiblemente a una temperatura de 22 ° C, mantenerse en reposo y ligeramente cubierto con una o dos mantas. • El shock pueden ocurrir durante el proceso de recalentamiento • Los tejidos congelados son indoloros y parecen de cera con un color pálido, de color amarillento. Ellos llegan a ser dolorosos, hinchados y muy propensos a la infección cuando se descongelan. La descongelación puede tomar de 15 -60 minutos y debe continuar hasta los límites color de la piel se vuelve de color rosa o rojo. La operación de descongelación depende del grado de exposición, puede ser doloroso y puede ser necesario administrar medicamentos para controlar el dolor. • Si la parte congelada del cuerpo se descongela mientras se obtiene la atención médica, no recalentar. Bajo estas circunstancias cubrir la zona con una gasa seca estéril con una voluminosa protección.

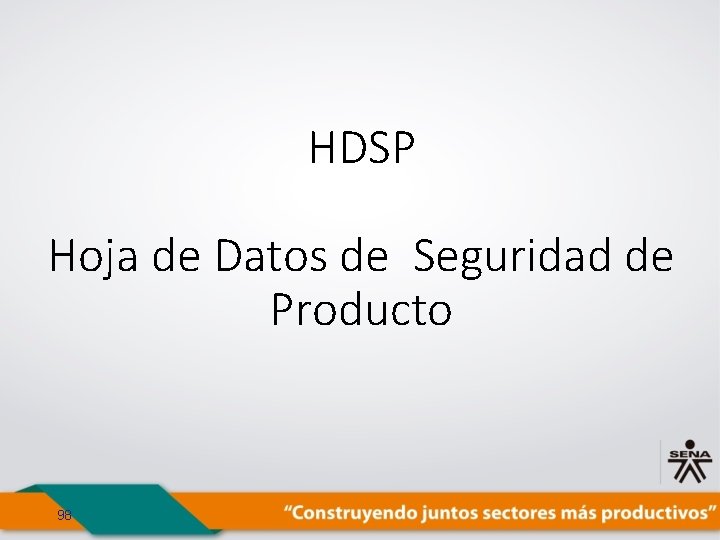

HDSP Hoja de Datos de Seguridad de Producto 98

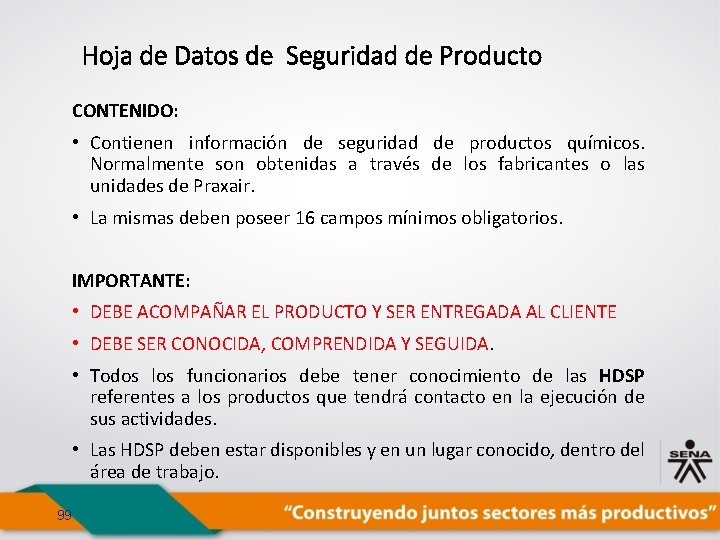

Hoja de Datos de Seguridad de Producto CONTENIDO: • Contienen información de seguridad de productos químicos. Normalmente son obtenidas a través de los fabricantes o las unidades de Praxair. • La mismas deben poseer 16 campos mínimos obligatorios. IMPORTANTE: • DEBE ACOMPAÑAR EL PRODUCTO Y SER ENTREGADA AL CLIENTE • DEBE SER CONOCIDA, COMPRENDIDA Y SEGUIDA. • Todos los funcionarios debe tener conocimiento de las HDSP referentes a los productos que tendrá contacto en la ejecución de sus actividades. • Las HDSP deben estar disponibles y en un lugar conocido, dentro del área de trabajo. 99

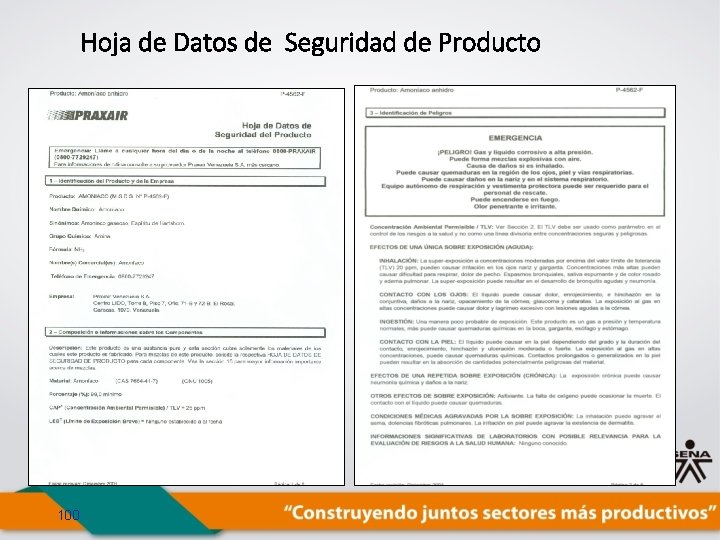

Hoja de Datos de Seguridad de Producto 100

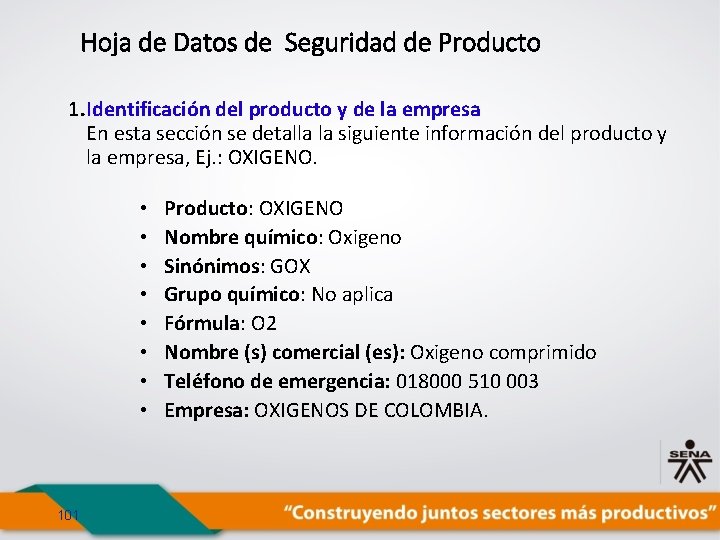

Hoja de Datos de Seguridad de Producto 1. Identificación del producto y de la empresa En esta sección se detalla la siguiente información del producto y la empresa, Ej. : OXIGENO. • Producto: OXIGENO • Nombre químico: Oxigeno • Sinónimos: GOX • Grupo químico: No aplica • Fórmula: O 2 • Nombre (s) comercial (es): Oxigeno comprimido • Teléfono de emergencia: 018000 510 003 • Empresa: OXIGENOS DE COLOMBIA. 101

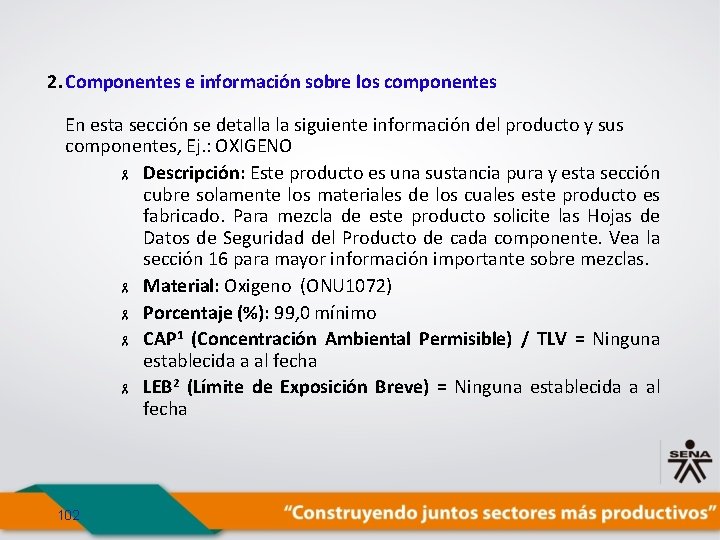

2. Componentes e información sobre los componentes En esta sección se detalla la siguiente información del producto y sus componentes, Ej. : OXIGENO - Descripción: Este producto es una sustancia pura y esta sección cubre solamente los materiales de los cuales este producto es fabricado. Para mezcla de este producto solicite las Hojas de Datos de Seguridad del Producto de cada componente. Vea la sección 16 para mayor información importante sobre mezclas. - Material: Oxigeno (ONU 1072) - Porcentaje (%): 99, 0 mínimo - CAP 1 (Concentración Ambiental Permisible) / TLV = Ninguna establecida a al fecha - LEB 2 (Límite de Exposición Breve) = Ninguna establecida a al fecha 102

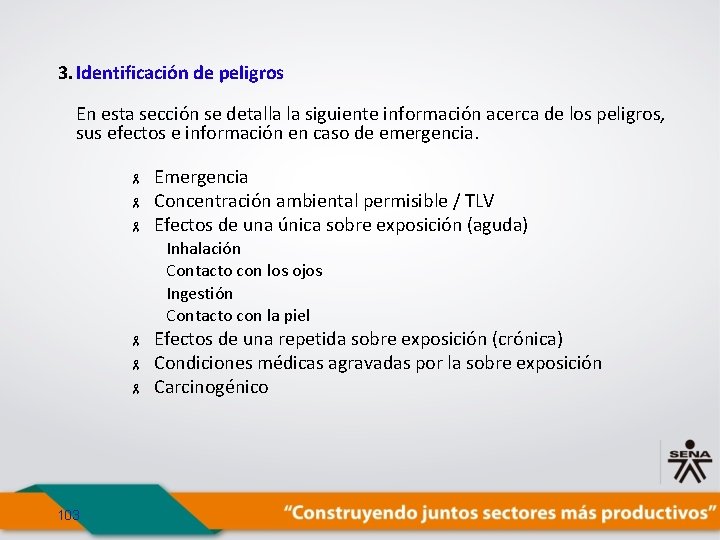

3. Identificación de peligros En esta sección se detalla la siguiente información acerca de los peligros, sus efectos e información en caso de emergencia. - Emergencia Concentración ambiental permisible / TLV Efectos de una única sobre exposición (aguda) Inhalación Contacto con los ojos Ingestión Contacto con la piel - 103 Efectos de una repetida sobre exposición (crónica) Condiciones médicas agravadas por la sobre exposición Carcinogénico

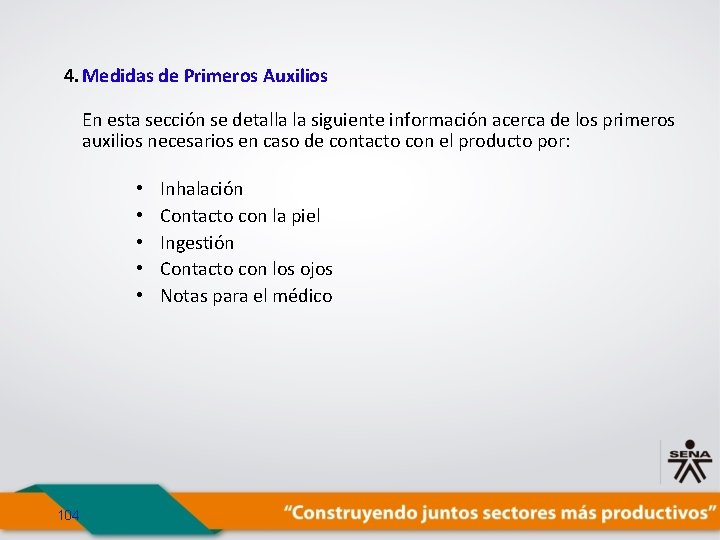

4. Medidas de Primeros Auxilios En esta sección se detalla la siguiente información acerca de los primeros auxilios necesarios en caso de contacto con el producto por: • • • 104 Inhalación Contacto con la piel Ingestión Contacto con los ojos Notas para el médico

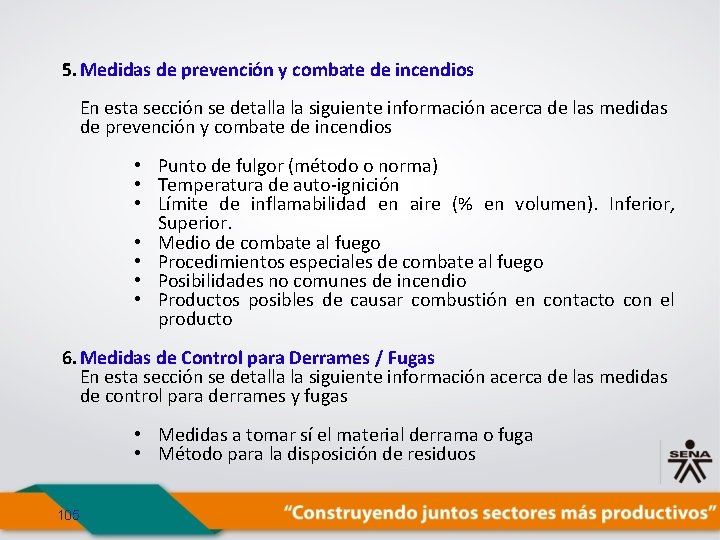

5. Medidas de prevención y combate de incendios En esta sección se detalla la siguiente información acerca de las medidas de prevención y combate de incendios • Punto de fulgor (método o norma) • Temperatura de auto-ignición • Límite de inflamabilidad en aire (% en volumen). Inferior, Superior. • Medio de combate al fuego • Procedimientos especiales de combate al fuego • Posibilidades no comunes de incendio • Productos posibles de causar combustión en contacto con el producto 6. Medidas de Control para Derrames / Fugas En esta sección se detalla la siguiente información acerca de las medidas de control para derrames y fugas • Medidas a tomar sí el material derrama o fuga • Método para la disposición de residuos 105

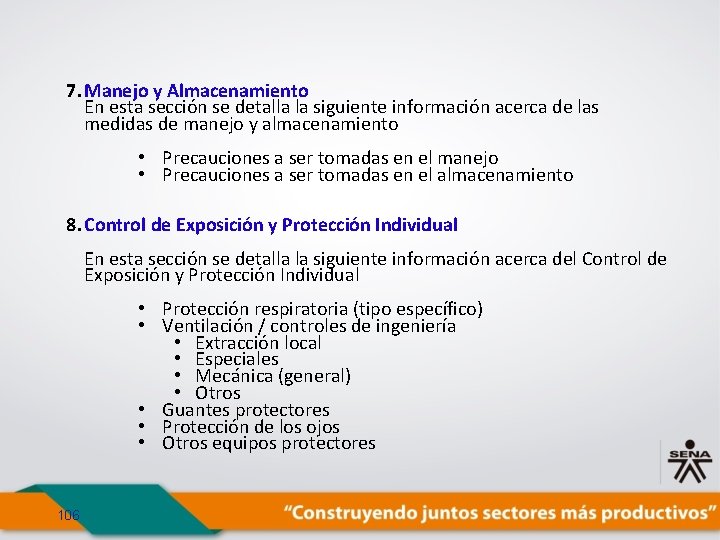

7. Manejo y Almacenamiento En esta sección se detalla la siguiente información acerca de las medidas de manejo y almacenamiento • Precauciones a ser tomadas en el manejo • Precauciones a ser tomadas en el almacenamiento 8. Control de Exposición y Protección Individual En esta sección se detalla la siguiente información acerca del Control de Exposición y Protección Individual • Protección respiratoria (tipo específico) • Ventilación / controles de ingeniería • Extracción local • Especiales • Mecánica (general) • Otros • Guantes protectores • Protección de los ojos • Otros equipos protectores 106

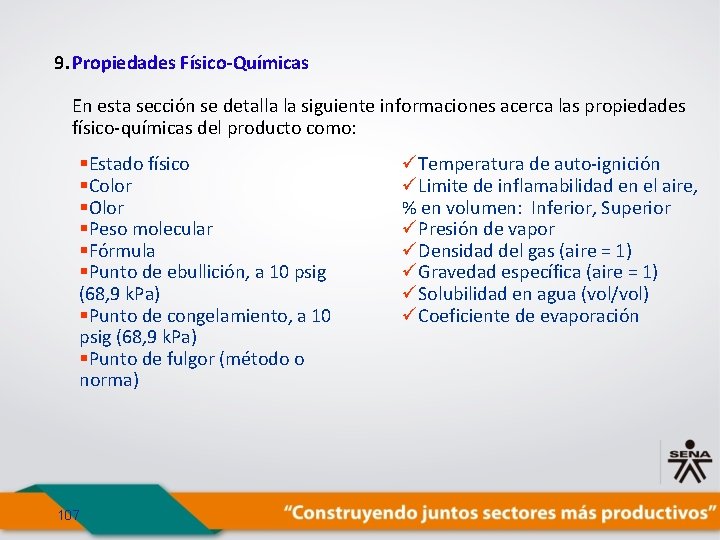

9. Propiedades Físico-Químicas En esta sección se detalla la siguiente informaciones acerca las propiedades físico-químicas del producto como: §Estado físico §Color §Olor §Peso molecular §Fórmula §Punto de ebullición, a 10 psig (68, 9 k. Pa) §Punto de congelamiento, a 10 psig (68, 9 k. Pa) §Punto de fulgor (método o norma) 107 üTemperatura de auto-ignición üLimite de inflamabilidad en el aire, % en volumen: Inferior, Superior üPresión de vapor üDensidad del gas (aire = 1) üGravedad específica (aire = 1) üSolubilidad en agua (vol/vol) üCoeficiente de evaporación

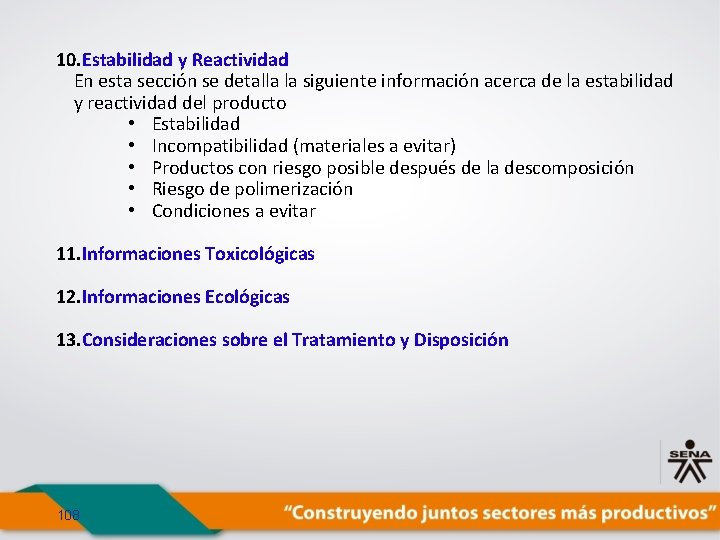

10. Estabilidad y Reactividad En esta sección se detalla la siguiente información acerca de la estabilidad y reactividad del producto • Estabilidad • Incompatibilidad (materiales a evitar) • Productos con riesgo posible después de la descomposición • Riesgo de polimerización • Condiciones a evitar 11. Informaciones Toxicológicas 12. Informaciones Ecológicas 13. Consideraciones sobre el Tratamiento y Disposición 108

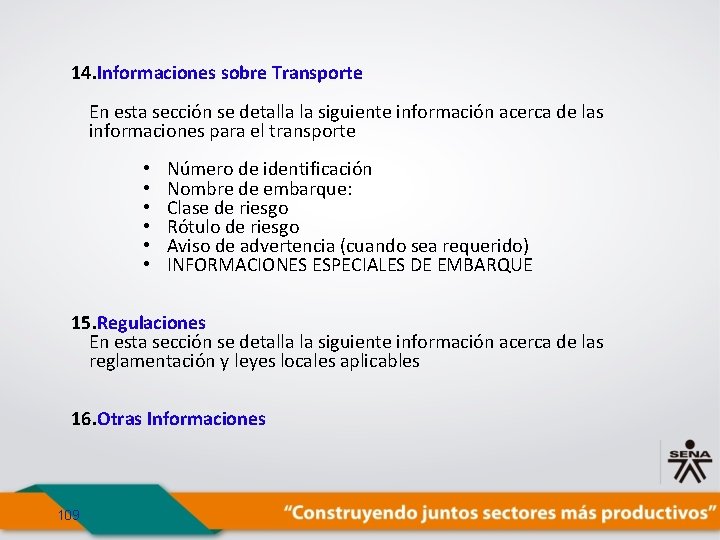

14. Informaciones sobre Transporte En esta sección se detalla la siguiente información acerca de las informaciones para el transporte • • • Número de identificación Nombre de embarque: Clase de riesgo Rótulo de riesgo Aviso de advertencia (cuando sea requerido) INFORMACIONES ESPECIALES DE EMBARQUE 15. Regulaciones En esta sección se detalla la siguiente información acerca de las reglamentación y leyes locales aplicables 16. Otras Informaciones 109

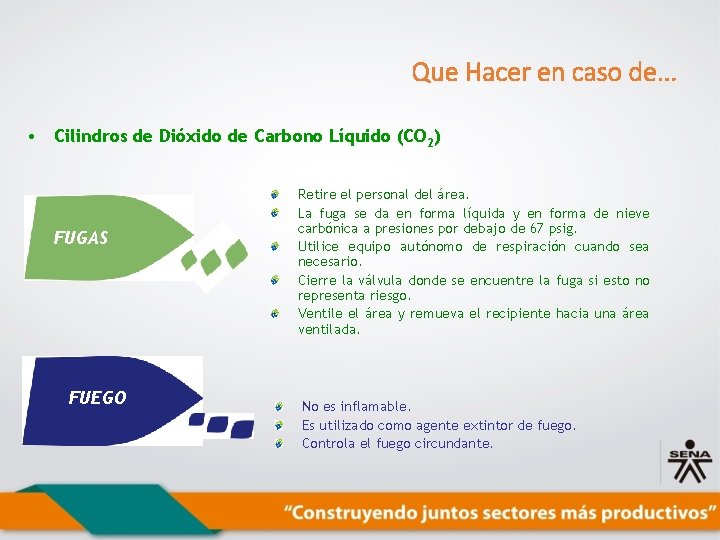

Que Hacer en caso de. . . • Cilindros de Dióxido de Carbono Líquido (CO 2) FUGAS FUEGO Retire el personal del área. La fuga se da en forma líquida y en forma de nieve carbónica a presiones por debajo de 67 psig. Utilice equipo autónomo de respiración cuando sea necesario. Cierre la válvula donde se encuentre la fuga si esto no representa riesgo. Ventile el área y remueva el recipiente hacia una área ventilada. No es inflamable. Es utilizado como agente extintor de fuego. Controla el fuego circundante.

Que Hacer en caso de. . . • Cilindro de Acetileno (C 2 H 2) FUGAS FUEGO Retire a todo el persoanl del área afectada. Remueva todas las fuentes de ignición, si no hubiera riesgo. Reduzca los vapores con neblina o lluvia fina de agua. Interrumpa la fuga si no se presentan riesgos. Ventile el área de fuga y remueva los cilindros hacia una área bien ventilada. Imediatamente enfríe los cilindros con rocío de agua en forma de neblina a una distancia segura, tomando cuidado para NO extinguir las llamas. Remueva las fuentes de ignición si no pesenta riesgos. Interrumpa el flujo de gas si esto no presenta riesgo. Mientras continúe enfirando los cilindros con lluvia de agua. Retire todos los cilindros del área de incendio, si no hubiera riesgos. Deje que la llama se extinga completamente.

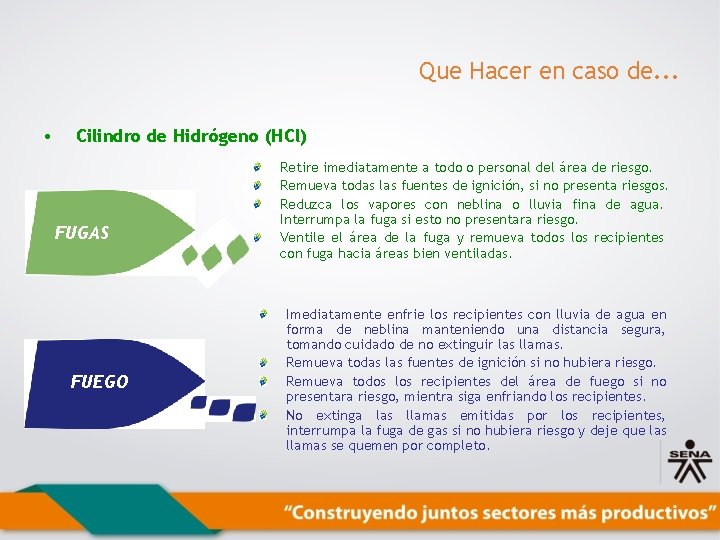

Que Hacer en caso de. . . • Cilindro de Hidrógeno (HCl) FUGAS FUEGO Retire imediatamente a todo o personal del área de riesgo. Remueva todas las fuentes de ignición, si no presenta riesgos. Reduzca los vapores con neblina o lluvia fina de agua. Interrumpa la fuga si esto no presentara riesgo. Ventile el área de la fuga y remueva todos los recipientes con fuga hacia áreas bien ventiladas. Imediatamente enfrie los recipientes con lluvia de agua en forma de neblina manteniendo una distancia segura, tomando cuidado de no extinguir las llamas. Remueva todas las fuentes de ignición si no hubiera riesgo. Remueva todos los recipientes del área de fuego si no presentara riesgo, mientra siga enfriando los recipientes. No extinga las llamas emitidas por los recipientes, interrumpa la fuga de gas si no hubiera riesgo y deje que las llamas se quemen por completo.

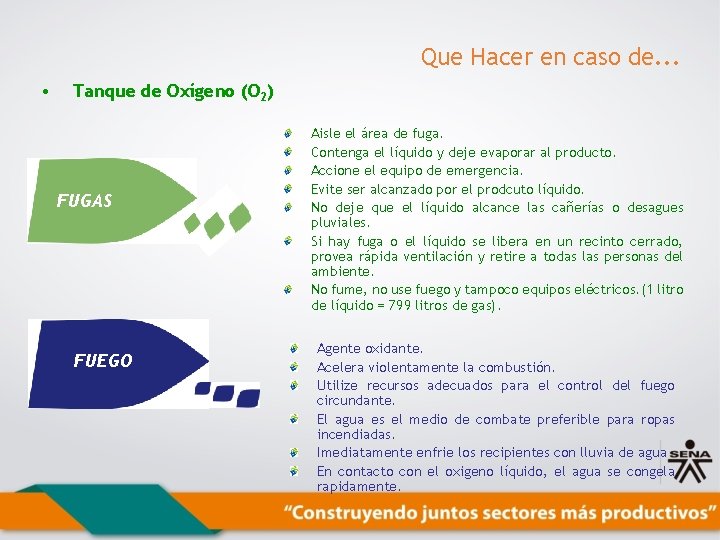

Que Hacer en caso de. . . • Tanque de Oxígeno (O 2) FUGAS FUEGO Aisle el área de fuga. Contenga el líquido y deje evaporar al producto. Accione el equipo de emergencia. Evite ser alcanzado por el prodcuto líquido. No deje que el líquido alcance las cañerías o desagues pluviales. Si hay fuga o el líquido se libera en un recinto cerrado, provea rápida ventilación y retire a todas las personas del ambiente. No fume, no use fuego y tampoco equipos eléctricos. (1 litro de líquido = 799 litros de gas). Agente oxidante. Acelera violentamente la combustión. Utilize recursos adecuados para el control del fuego circundante. El agua es el medio de combate preferible para ropas incendiadas. Imediatamente enfrie los recipientes con lluvia de agua En contacto con el oxigeno líquido, el agua se congela rapidamente.

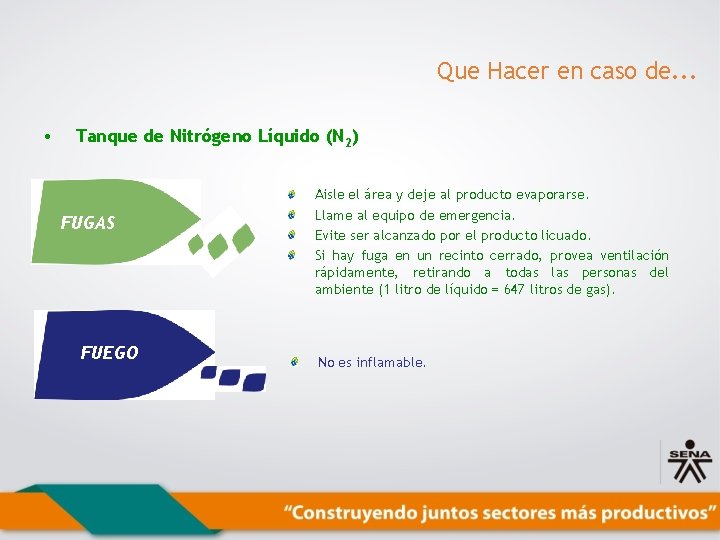

Que Hacer en caso de. . . • Tanque de Nitrógeno Líquido (N 2) FUGAS FUEGO Aisle el área y deje al producto evaporarse. Llame al equipo de emergencia. Evite ser alcanzado por el producto licuado. Si hay fuga en un recinto cerrado, provea ventilación rápidamente, retirando a todas las personas del ambiente (1 litro de líquido = 647 litros de gas). No es inflamable.

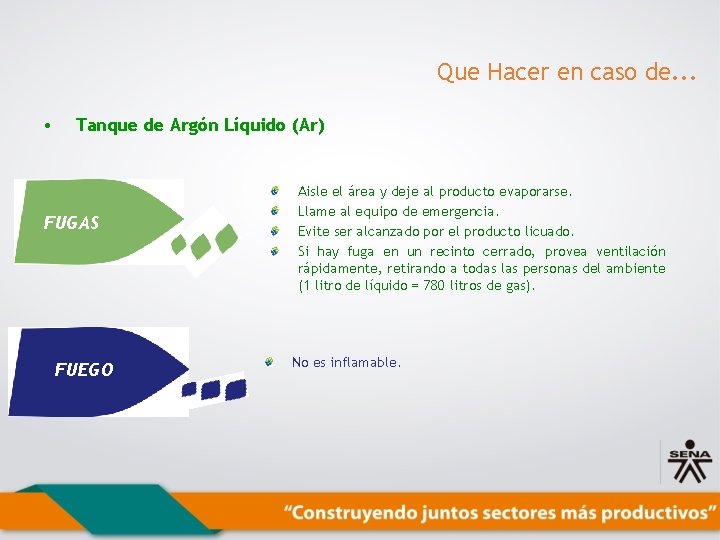

Que Hacer en caso de. . . • Tanque de Argón Líquido (Ar) FUGAS FUEGO Aisle el área y deje al producto evaporarse. Llame al equipo de emergencia. Evite ser alcanzado por el producto licuado. Si hay fuga en un recinto cerrado, provea ventilación rápidamente, retirando a todas las personas del ambiente (1 litro de líquido = 780 litros de gas). No es inflamable.

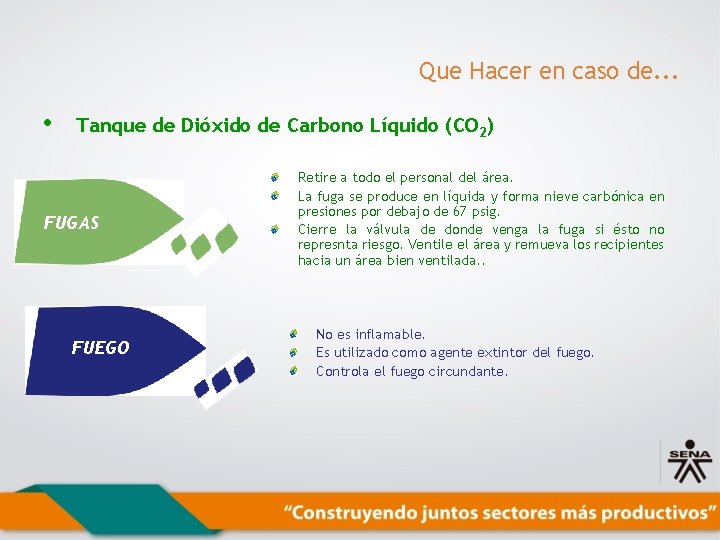

Que Hacer en caso de. . . • Tanque de Dióxido de Carbono Líquido (CO 2) FUGAS FUEGO Retire a todo el personal del área. La fuga se produce en líquida y forma nieve carbónica en presiones por debajo de 67 psig. Cierre la válvula de donde venga la fuga si ésto no represnta riesgo. Ventile el área y remueva los recipientes hacia un área bien ventilada. . No es inflamable. Es utilizado como agente extintor del fuego. Controla el fuego circundante.

¿COMO HACE PARTE EL MANEJO SEGURO DE GASES Y LIQUIDOS CRIOGENICOS EN EL SGSST?

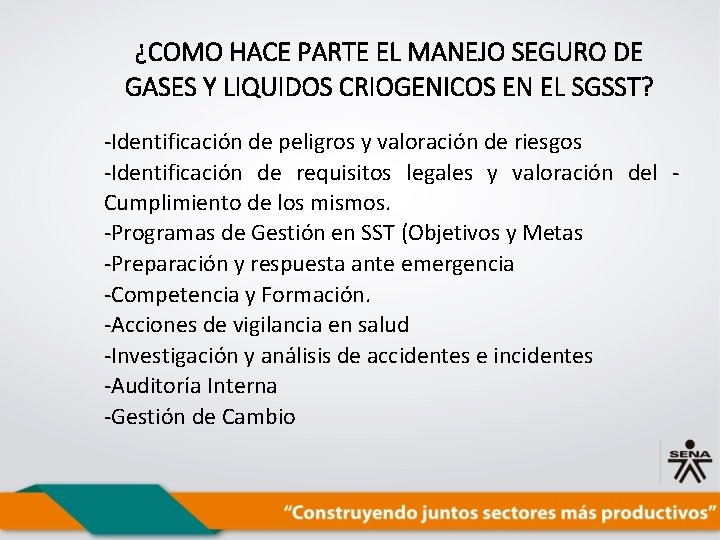

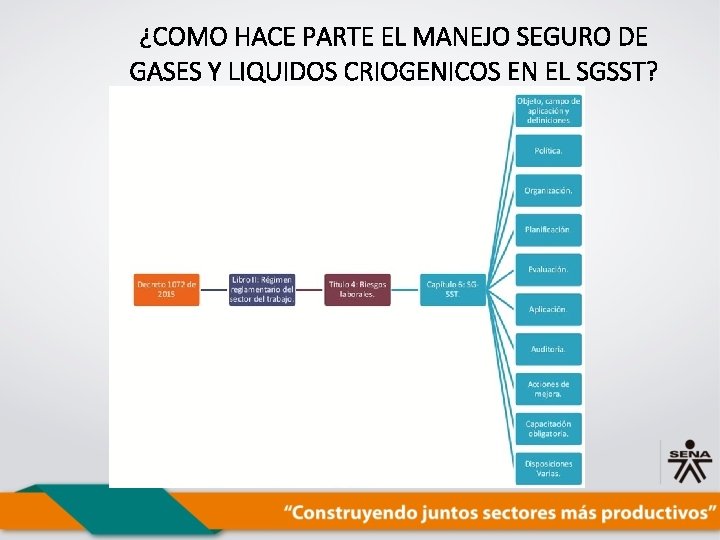

¿COMO HACE PARTE EL MANEJO SEGURO DE GASES Y LIQUIDOS CRIOGENICOS EN EL SGSST? -Identificación de peligros y valoración de riesgos -Identificación de requisitos legales y valoración del Cumplimiento de los mismos. -Programas de Gestión en SST (Objetivos y Metas -Preparación y respuesta ante emergencia -Competencia y Formación. -Acciones de vigilancia en salud -Investigación y análisis de accidentes e incidentes -Auditoría Interna -Gestión de Cambio

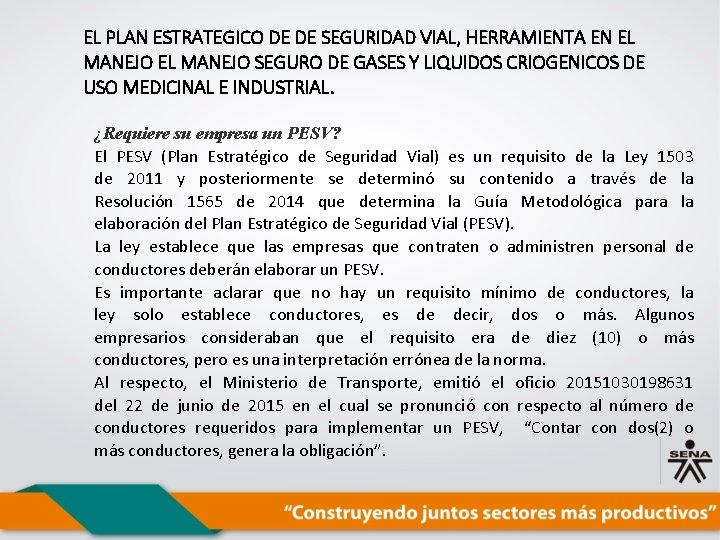

EL PLAN ESTRATEGICO DE DE SEGURIDAD VIAL, HERRAMIENTA EN EL MANEJO SEGURO DE GASES Y LIQUIDOS CRIOGENICOS DE USO MEDICINAL E INDUSTRIAL. ¿Requiere su empresa un PESV? El PESV (Plan Estratégico de Seguridad Vial) es un requisito de la Ley 1503 de 2011 y posteriormente se determinó su contenido a través de la Resolución 1565 de 2014 que determina la Guía Metodológica para la elaboración del Plan Estratégico de Seguridad Vial (PESV). La ley establece que las empresas que contraten o administren personal de conductores deberán elaborar un PESV. Es importante aclarar que no hay un requisito mínimo de conductores, la ley solo establece conductores, es de decir, dos o más. Algunos empresarios consideraban que el requisito era de diez (10) o más conductores, pero es una interpretación errónea de la norma. Al respecto, el Ministerio de Transporte, emitió el oficio 20151030198631 del 22 de junio de 2015 en el cual se pronunció con respecto al número de conductores requeridos para implementar un PESV, “Contar con dos(2) o más conductores, genera la obligación”.

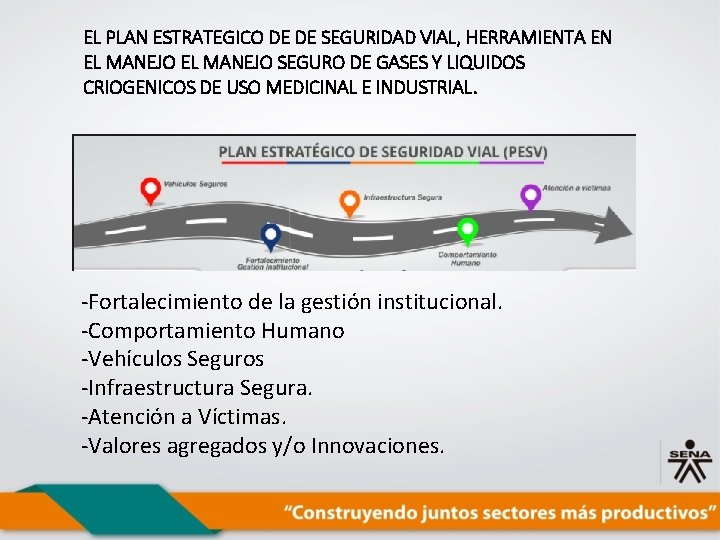

EL PLAN ESTRATEGICO DE DE SEGURIDAD VIAL, HERRAMIENTA EN EL MANEJO SEGURO DE GASES Y LIQUIDOS CRIOGENICOS DE USO MEDICINAL E INDUSTRIAL. -Fortalecimiento de la gestión institucional. -Comportamiento Humano -Vehículos Seguros -Infraestructura Segura. -Atención a Víctimas. -Valores agregados y/o Innovaciones.

Prueba de conocimiento final
