MANEJO SEGURO DE CARGAS CON EQUIPOS ARL SURA

MANEJO SEGURO DE CARGAS CON EQUIPOS ARL SURA 2012 DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA 1 ARP SURA

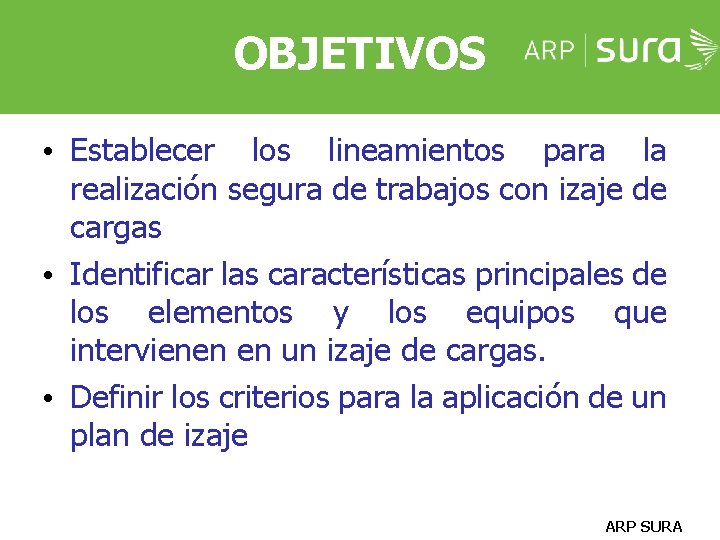

OBJETIVOS • Establecer los lineamientos para la realización segura de trabajos con izaje de cargas • Identificar las características principales de los elementos y los equipos que intervienen en un izaje de cargas. • Definir los criterios para la aplicación de un plan de izaje DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA 2

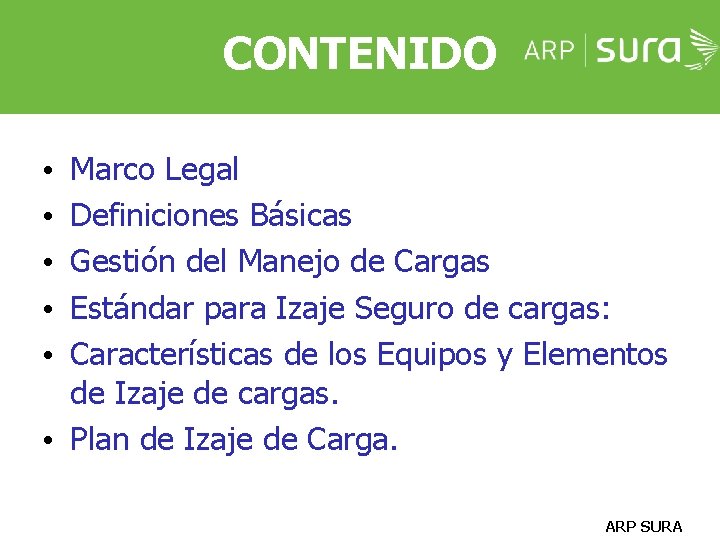

CONTENIDO Marco Legal Definiciones Básicas Gestión del Manejo de Cargas Estándar para Izaje Seguro de cargas: Características de los Equipos y Elementos de Izaje de cargas. • Plan de Izaje de Carga. • • • DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA 3

MANEJO SEGURO DE CARGAS 1. MARCO LEGAL DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA 4 ARP SURA

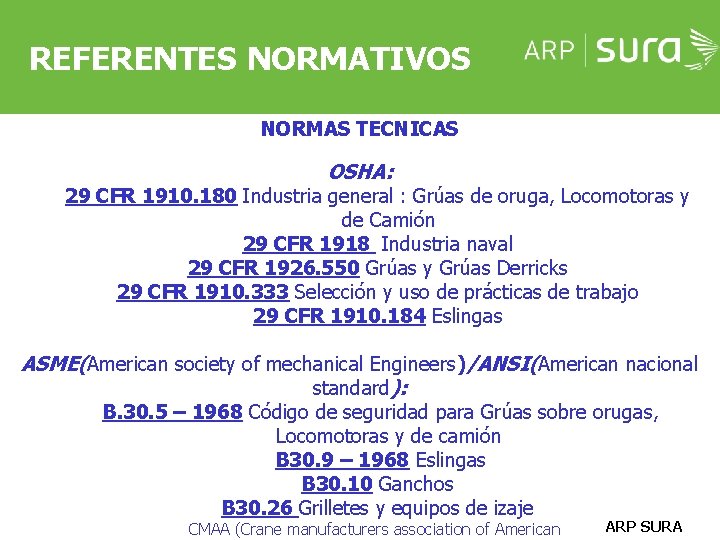

REFERENTES NORMATIVOS NORMAS TECNICAS OSHA: 29 CFR 1910. 180 Industria general : Grúas de oruga, Locomotoras y de Camión 29 CFR 1918 Industria naval 29 CFR 1926. 550 Grúas y Grúas Derricks 29 CFR 1910. 333 Selección y uso de prácticas de trabajo 29 CFR 1910. 184 Eslingas ASME(American society of mechanical Engineers)/ANSI(American nacional standard): B. 30. 5 – 1968 Código de seguridad para Grúas sobre orugas, Locomotoras y de camión B 30. 9 – 1968 Eslingas B 30. 10 Ganchos B 30. 26 Grilletes y equipos de izaje CMAA (Crane manufacturers association of American) DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA 5

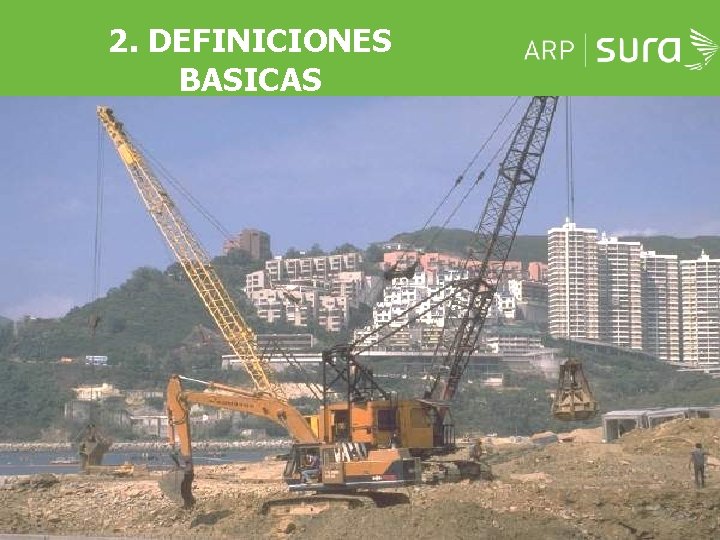

2. DEFINICIONES BASICAS DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA 6

GRUAS Son máquinas dotadas con mecanismos necesarios para facilitar el izaje y desplazamiento de objetos entre diferentes puntos o fases de un proceso industrial. DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA 7

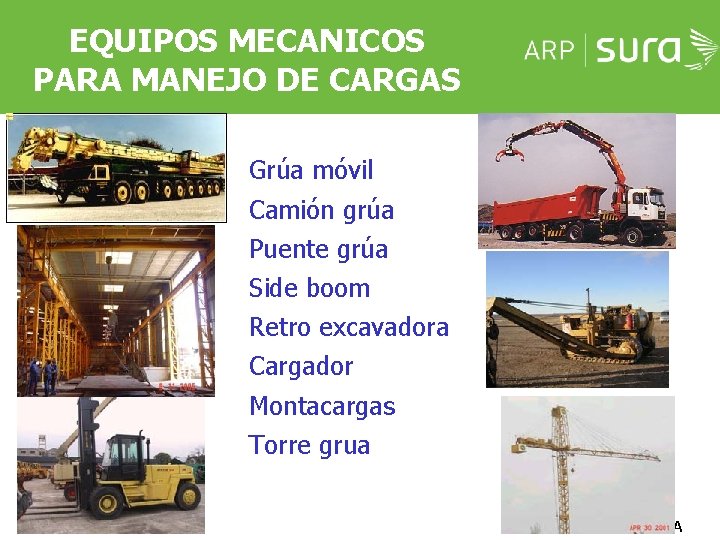

EQUIPOS MECANICOS PARA MANEJO DE CARGAS Grúa móvil Camión grúa Puente grúa Side boom Retro excavadora Cargador Montacargas Torre grua DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA 8

DEFINICIONES Aparejamiento de cargas: Es unir un gancho o dispositivo de izaje a una carga, para ser levantada. Los elementos usados se llaman Aparejos Aparejador: Es la persona asignada y entrenada para realizar el aparejamiento de la carga o la trinca y su liberación después de finalizada la maniobra de izaje o transporte Aparejos: Se componen de: Eslingas; cable metálico; Banda sintética; cadena; Grilletes; Ganchos; Tuercas de ojete; Tensores; Argollas; Barras separadoras DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE ARP SURA 9

DEFINICIONES Trincar: Acción de asegurar la carga a su medio de transporte por medio de dispositivos de trinca o aparejos. Operador: Es la Persona asignada y entrenada para operar un determinado equipo para el izaje de carga o de personal. DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE 10 ARP SURA

DEFINICIONES Plan de izaje: Es la metodología mediante la cual se consideran todas las variables involucradas para un levantamiento y transporte seguro de cargas desde el momento en que se presenta la necesidad de trasladar la carga hasta donde dure la custodia o responsabilidad de esta por parte de la organización. Izaje critico o carga critica: Es cuando se excede el 80% de la capacidad del equipo o del elemento más débil de izaje o la carga esta dentro de las siguientes: Tuberías, Maquinaria, cajas extra dimensionadas, cargas con centro de gravedad desplazado o por encima del punto de izaje, camiones, automóviles, flat rack con carga, piezas de configuración irregular, cargas con instrucciones especiales y cargas que se manipulan con poca frecuencia. DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE 11 ARP SURA

DEFINICIONES Capacidad Bruta: Es lo que el equipo puede levantar sin tener en cuenta el peso del gancho la pelota, los dispositivos de levantamiento (spreader) o cualquier otro dispositivo conectado al equipo que no este considerado como parte de la carga. La capacidad bruta nos la da el fabricante en la tabla de capacidades, del equipo a una configuración deseada. DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE 12 ARP SURA

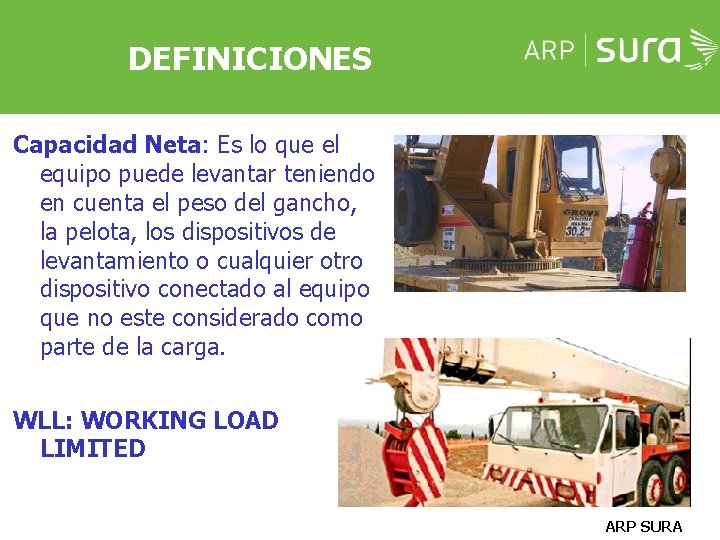

DEFINICIONES Capacidad Neta: Es lo que el equipo puede levantar teniendo en cuenta el peso del gancho, la pelota, los dispositivos de levantamiento o cualquier otro dispositivo conectado al equipo que no este considerado como parte de la carga. WLL: WORKING LOAD LIMITED DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE 13 ARP SURA

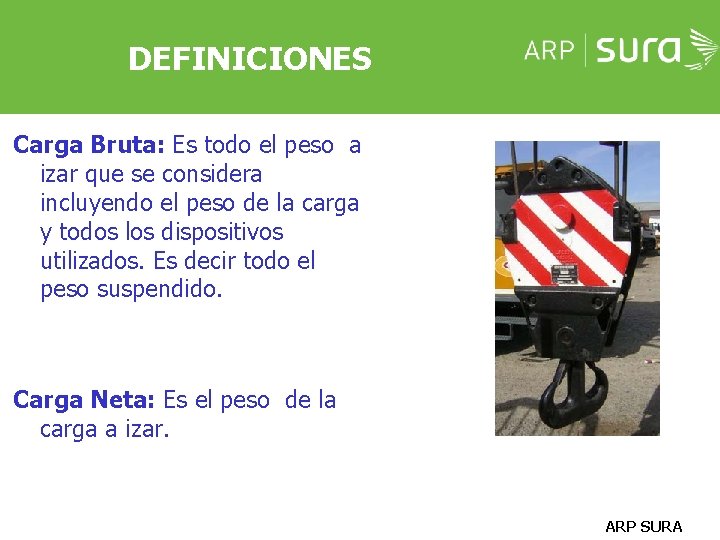

DEFINICIONES Carga Bruta: Es todo el peso a izar que se considera incluyendo el peso de la carga y todos los dispositivos utilizados. Es decir todo el peso suspendido. Carga Neta: Es el peso de la carga a izar. DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE 14 ARP SURA

3. SISTEMA DE GESTIÓN PARA MANEJO SEGURO DE CARGAS CON EQUIPOS DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE 15 ARP SURA

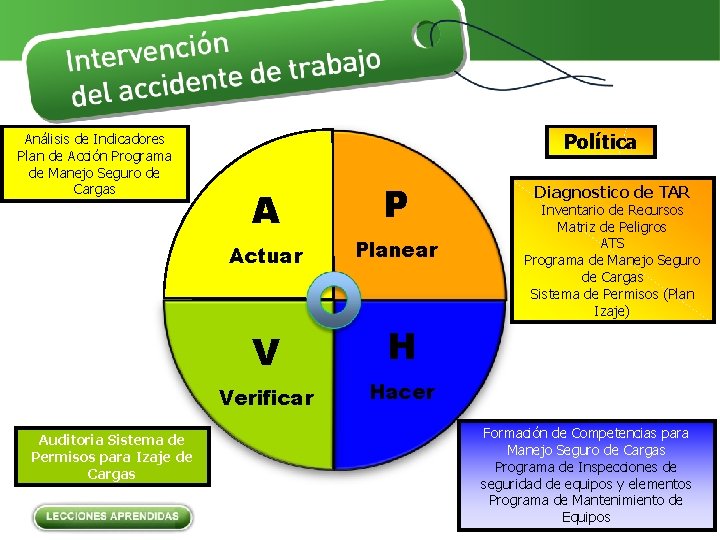

Análisis de Indicadores Plan de Acción Programa de Manejo Seguro de Cargas Política A P Actuar Planear V H Verificar Hacer Auditoria Sistema de Permisos para Izaje de Cargas DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE Diagnostico de TAR Inventario de Recursos Matriz de Peligros ATS Programa de Manejo Seguro de Cargas Sistema de Permisos (Plan Izaje) Formación de Competencias para Manejo Seguro de Cargas Programa de Inspecciones de seguridad de equipos y elementos Programa de Mantenimiento de Equipos 16 ARP SURA

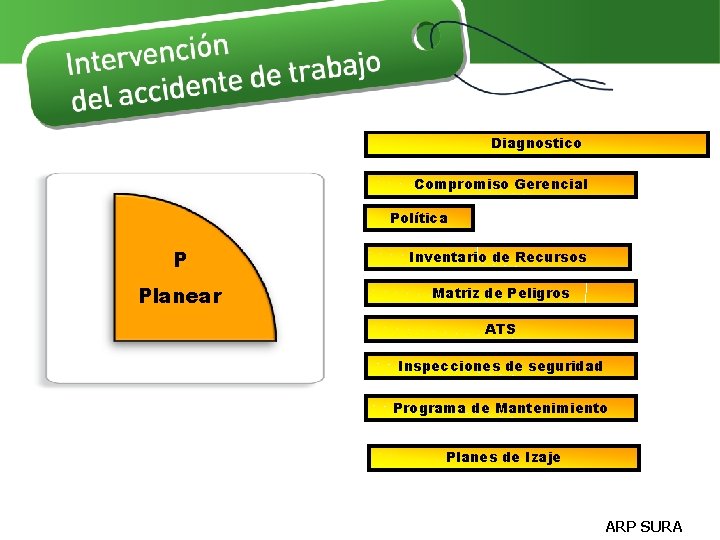

Diagnostico Compromiso Gerencial Política P Inventario de Recursos Planear Matriz de Peligros ATS Inspecciones de seguridad Programa de Mantenimiento Planes de Izaje DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE 17 ARP SURA

Programa de Inspección y Mantenimiento de Equipos y Elementos de Izaje H Hacer Formación de Competencias Aplicación de ARO´s y ATS Aplicación de Permisos para Izaje Realización de Inspecciones de seguridad DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE 18 ARP SURA

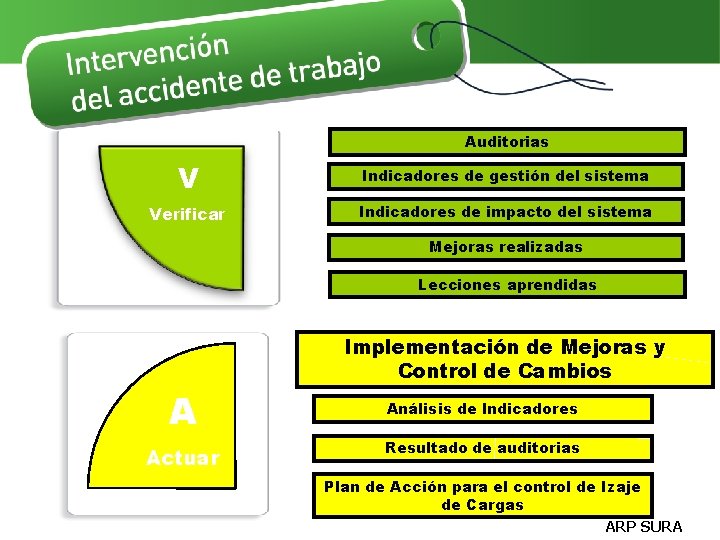

Auditorias V Indicadores de gestión del sistema Verificar Indicadores de impacto del sistema Mejoras realizadas Lecciones aprendidas Implementación de Mejoras y Control de Cambios A Actuar Análisis de Indicadores Resultado de auditorias Plan de Acción para el control de Izaje de Cargas DIVISON DE GRAN EMPRESA CÓDIGO 2088 V 2 DGE 19 ARP SURA
