DIAGRAMA DE FLUJO CON SIMBOLOS DE EQUIPOS Los

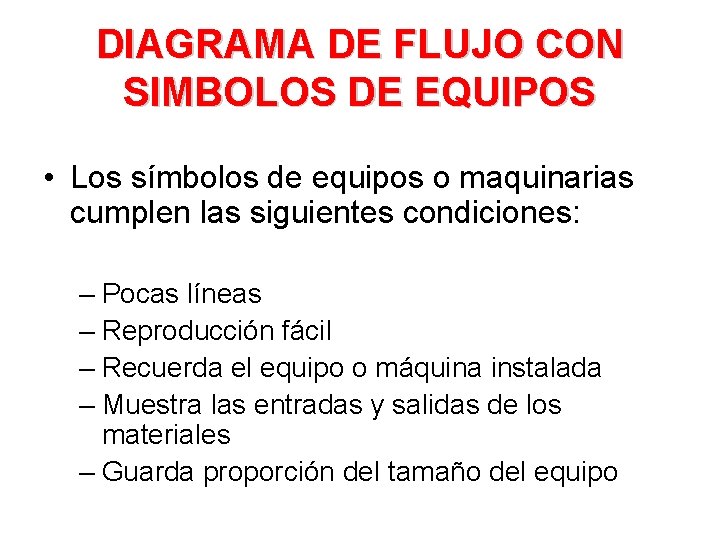

DIAGRAMA DE FLUJO CON SIMBOLOS DE EQUIPOS • Los símbolos de equipos o maquinarias cumplen las siguientes condiciones: – Pocas líneas – Reproducción fácil – Recuerda el equipo o máquina instalada – Muestra las entradas y salidas de los materiales – Guarda proporción del tamaño del equipo

MANEJO DE FLUIDOS Tanque esférico Agitadores Tanque vertical Bomba Accesorios para tuberías Compresor

MANEJO DE SÓLIDOS Silos Molinos Banda transportadora Zaranda Elevador de cangilones Filtro prensa

MANEJO DE CALOR Calderas Intercambiadores de calor Sistema de tubos

MANEJO DE MASA Secadores de bandejas Torres de destilación Secadores rotatorio Evaporadores

MANEJO DE REACCIONES QUIMICAS Reactores MANEJO DE INSTRUMENTACION Termómetro Caudalímetro Manómetro Velocímetro

Ejemplo de diagrama de flujo

Convenciones

EJEMPLOS SECCIÓN 200 SECCIÓN 100 SECCIÓN 500 SECCIÓN 400 SECCIÓN 300

SECCIÓN 100 SECCIÓN 200 CONVENCIONES S-80 1 25 E-211 G-140 Vapor a 80 psig Temperatura °C V-110 Vaporizador 1 E-130 S-80 V-110 X-213 D-210 X-140 Flujo de materia BALANCE DE ENERGÍA -Calor en el vaporizador 42 k. J/kg -Calor en el reactor 68 k. J/kg -Calor en los intercambiadores de calor de 12 k. J/kg en cada uno -Consumo en el compresor 0, 5 k. Wh -Vapor empleado 120 lb R-120 E-212 25 7 BALANCE DE MATERIAL Hidrógeno 1 2 3 4 5 6 7 PROCESO: hidrogenación de nitrobenceno para anilina 25 m 3 DIAGRAMÓ: Lena Prieto Nitrobenceno Anilina 830 kg Subproducto TOTAL DIAGRAMA DE FLUJO DE EQUIPOS 25 m 3 830 kg REVISÓ: Lena Prieto FECHA: Julio de 2008 OBSERVACIONES: Falta completar el diagrama

• 1 Silo de materia prima 2 Silos de descanso 3 Zaranda 4 Despedradora gravimétrica 5 Separador a discos 6 Despuntadora 7 Desgerminadoras 8 Imán 9 Humectador automático 10 Mojador 11 Molino a martillos 12 Plansichter 13 Bancos de cilindros • 14 Turbotarara 15 Sasor 16 Cepilladoras 17 Disgregadores 18 Silos de almacenaje 19 Embolsadora 20 Mesa densimétrica 21 Cernidor cónico 22 Filtro de mangas 23 Camión 24 Camión tolva 25 Balanza automática

PRACTICAR • Realizar el proceso de la Empresa en diagrama de flujo con símbolos de equipos o máquinas • Colocar la nomenclatura a los equipos • Adicionar el balance de materia para completar el diagrama • Opcional el balance de energìa
