Ukady analogowe Schemat funkcjonalny zasilacza liniowego Schemat funkcjonalny
- Slides: 110
Układy analogowe
Schemat funkcjonalny zasilacza liniowego
Schemat funkcjonalny zasilacza impulsowego
Najważniejsze parametry zasilacz : • wartość skuteczna napięcia zasilającego, • częstotliwość napięcia zasilającego, • wartość składowej stałej napięcia wyjściowego, • maksymalna wartość prądu obciążenia, • maksymalna moc, jaka może zostać wytworzona w zasilaczu, • współczynnik tętnień, • impedancja wyjściowa, • współczynnik stabilizacji napięcia, • sprawność energetyczna - stosunek mocy oddawanej do mocy pobieranej z sieci elektroenergetycznej, • warunki środowiskowe: temperatura pracy, wilgotność itp.
Prostownik jednofazowy półfalowy z obciążeniem rezystancyjnym: a)schemat układu, b) przebiegi napięć oraz prądu w układzie
Przykłady mostków Graetza w postaci scalonej Schemat Mostka Graetza
Prostownik trójfazowy półfalowy (trójpulsowy): a) schemat układu, b) przebiegi napięć i prądów.
Prostownik trójfazowy mostkowy: a) schemat układu, b) przebieg napięć fazowych, c) Przebieg napięcia wyprostowanego, d) przebieg prądu wyprostowanego
Schemat układu prostowniczego, jednofazowy półokresowy. Wykres czasowy prądu wyprostowanego przy obciążeniu rezystancyjnym.
Schemat układu prostowniczego, jednofazowy pełnookresowy jednokierunkowy. Wykres czasowy prądu wyprostowanego przy obciążeniu rezystancyjnym.
Schemat układu prostowniczego, jednofazowy pełnookresowy mostkowy (tzw. układ Graetza). Wykres czasowy prądu wyprostowanego przy obciążeniu rezystancyjnym.
Schemat układu prostowniczego, trójfazowy jednokierunkowy. Wykres czasowy prądu wyprostowanego przy obciążeniu rezystancyjnym.
Schemat układu prostowniczego, trójfazowy mostkowy. Wykres czasowy prądu wyprostowanego przy obciążeniu rezystancyjnym.
Prostownik sterowany jednofazowy półfalowy Przebiegi czasowe napięć i prądów w obwodzie, gdy kąt włączenia tyrystorów (wysterowania) α =π/4, c) przebiegi czasowe napięć i prądów w obwodzie, gdy kąt włączenia tyrystorów (wysterowania, opóźnienia załączenia) α= π/2.
Prostowniki sterowane całofalowe z obciążeniem rezystancyjnym: a) i b) układ prostownika z wyprowadzonym środkiem uzwojenia wtórnego transformatora oraz przebiegi napięć i prądów w układzie c), d) i e) układy prostownika mostkowego oraz przebiegi napięć i prądów
Schemat układu prostownika sterowanego mostkowego
Schematy układów wyzwalania tyrystorów: a) z przesuwnikiem fazowym, b) z układem opóźniającym
Prostownik półfalowy z obciążeniem rezystancyjno-pojemnościowym: a) schemat, b) b) przebiegi napięć i prądu
Prostownik całofalowy z obciążeniem rezystancyjno-pojemnościowym: a) schemat układu, b) przebiegi napięć i prądu
Prostownik jednofazowy półfalowy z obciążeniem rezystancyjno-indukcyjnym: a) Schemat układu, b) przebiegi czasowe napięć i prądu
Prostownik całofalowy z obciążeniem rezystancyjno-indukcyjnym: a) schemat układu, b) przebiegi napięć i prądu
Schematy układów do filtrowania napięć zasilających
Jednostopniowy parametryczny stabilizator napięcia z diodą Zenera: a) schemat układu, b) charakterystyka napięciowo-prądowa (charakterystyka diody Zenera), c) charakterystyka stabilizacyjna (przejściowa)
Parametryczny stabilizator napięcia: a) dwustopniowy, b) w układzie mostkowym
Schematy stabilizatorów kompensacyjnych napięcia o działaniu ciągłym: a) szeregowego, b) równoległego
Schemat kompensacyjny szeregowego stabilizatora prądu
Schemat stabilizatora impulsowego
Schemat ogólny wzmacniacza
Schemat ogólny połączeń wzmacniacza: a) trój stopniowego, b) dwustopniowego ze sprzężeniem pojemnościowym

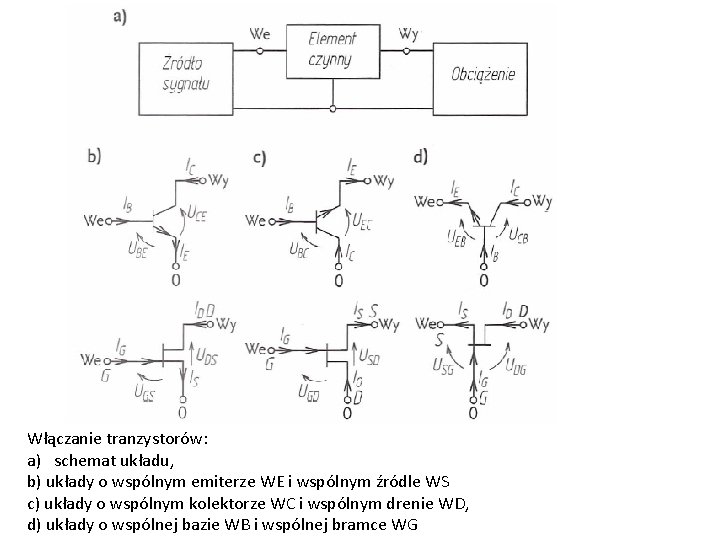

Włączanie tranzystorów: a) schemat układu, b) układy o wspólnym emiterze WE i wspólnym źródle WS c) układy o wspólnym kolektorze WC i wspólnym drenie WD, d) układy o wspólnej bazie WB i wspólnej bramce WG
Wzmacniacz w układzie WE: a) schemat b) ilustracja działania
Zasilanie i położenie punktu pracy tranzystora bipolarnego: a) schemat, b) charakterystyki wejściowe, c) charakterystyki przejściowe, d) graficzne wyznaczenie punktu pracy tranzystora w układzie WE
Wzmacniacz małych częstotliwości: a) schemat układu,
Podstawowe układy pracy wzmacniacza z tranzystorem unipolarnym: a) układ ze wspólnym źródłem OS, b) układ ze wspólna bramką OG, c) układ ze wspólnym drenem OD
Zasilanie tranzystora unipolarnego JFET: a) schemat, b) położenie punktu pracy na charakterystykach wejściowych i wyjściowych

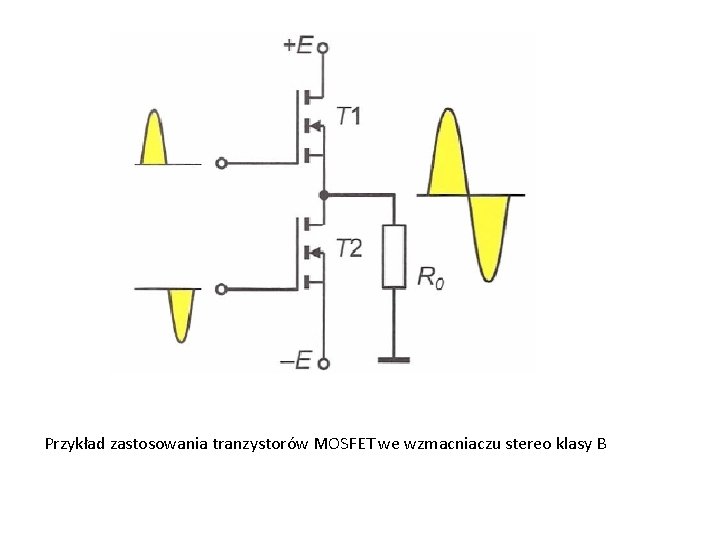

Przykłady zastosowania tranzystorów MOSFET we wzmacniaczu stereo klasy A w układzie: a) single-ended, b) push-pull
Przykład zastosowania tranzystorów MOSFET we wzmacniaczu stereo klasy B
Przykład zastosowania tranzystorów MOSFET we wzmacniaczu stereo klasy AB
Wzmacniacz ze sprzężeniem zwrotnym: a) dodatnim, b) ujemnym. c) charakterystyki przejściowe układu 1 - bez sprzężenia zwrotnego, 2 - ze sprzężeniem zwrotnym ujemnym, 3 - ze sprzężeniem zwrotnym dodatnim, βf- współczynnik sprzężenia zwrotnego
Układ ze sprzężeniem zwrotnym: a) prądowym szeregowym, b)napięciowym równoległym c) Napięciowym szeregowym, d) prądowym równoległym.
Schemat funkcjonalny wzmacniacza wielostopniowego
Układy Darlingtona: a)z tranzystorami o jednakowej polaryzacji, b) z tranzystorami o przeciwnej polaryzacji
Przykładowy stopień wzmacniający z układem Darlington: a) podstawowy, b) z ulepszonym obwodem zasilania bazy - układem bootstrap
Wzmacniacz w układzie kaskady
Transformatorowy wzmacniacz mocy klasy A: a) schemat, b) położenie punktu pracy
Przeciwsobny wzmacniacz mocy klasy B: a) schemat, b) b) położenie punktu pracy, c) c) charakterystyki energetyczne
Schemat wzmacniacza mocy z polaryzacją wstępną za pomocą diod: a) komplementarnego, b) komplementarnego ze sprzężeniem pojemnościowym
Wzmacniacz różnicowy: a) schemat, b) zależność prądów kolektorów od napięcia wejściowego
Schemat wzmacniacza w układzie ze wspólną bazą WE
Wzmacniacz różnicowy OC-OB
Schematy układów z korekcją zakresu w. cz: a) szeregową, b) b) równoległą
Układ z korekcją kolektorową zakresu w. cz: a) schemat, b) charakterystyki amplitudowe 1 - charakterystyka przed korekcją, 2 - charakterystyka z właściwie dobraną korekcją (najszersze pasmo przenoszenia), 3 - charakterystyka z nieoptymalną korekcją, 4 - charakterystyka przekompensowana
Wzmacniacz operacyjny: a) symbol, b) schemat zastępczy, c) uproszczony schemat zastępczy
Schemat wzmacniacza odwracającego
Schemat wzmacniacza nieodwracającego
Schemat wtórnika napięciowego

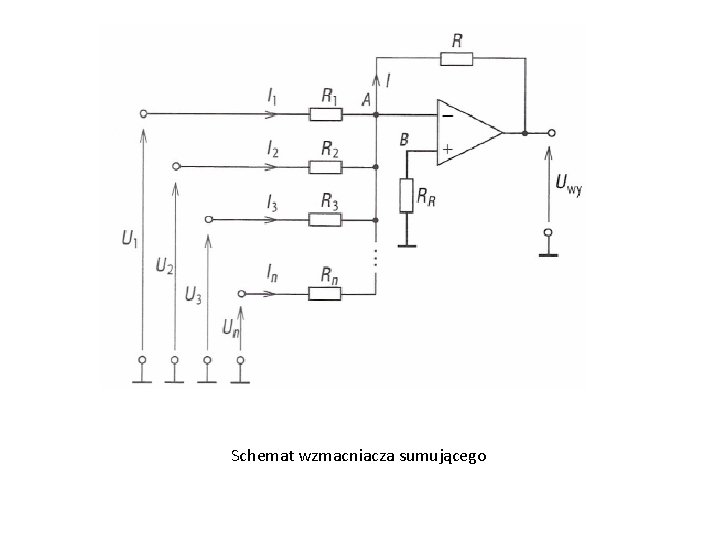

Schemat wzmacniacza sumującego
Wzmacniacz różnicowy
Układ całkujący: a) schemat, b) odpowiedź układu na skok napięcia
Układ różniczkujący: a) schemat, b) odpowiedź na skok napięcia
Schemat konwertera prąd-napięcie
Diodowy układ ograniczający: a) schemat, b) charakterystyka przenoszenia
Ogranicznik dwustronny z diodami Zenera: a) schemat, b) b) charakterystyka przenoszenia i przebiegi sygnałów
Prostownik czynny jednopołówkowy: a) schemat, b) charakterystyka przenoszenia
Prostownik czynny dwupołówkowy z mostkiem Graetza
Zasady budowy wzmacniaczy selektywnych: a) i b) z obwodem selektywnym międzystopniowym, c) i d) z selektywnym sprzężeniem zwrotnym
Wzmacniacz z pojedynczym obwodem rezonansowym: a) schematy układów, b) schemat zastępczy obwodu rezonansowego, c) charakterystyka amplitudowo-częstotliwościowa, d) charakterystyka fazowoczęstotliwościowa
Dwustopniowy wzmacniacz selektywny ze sprzężeniem indukcyjnym (transformatorowym)
Schemat wzmacniacza selektywnego z trójstopniowym obwodem rezonansowym
Schematy filtrów czynnych z podwójnym sprzężeniem zwrotnym: a) dolnoprzepustowego, b) górnoprzepustowego
Schematy wzmacniaczy selektywnych z rezonatorami pracującymi: a) w pętli ujemnego sprzężenia zwrotnego (Q 1), b) w pętli ujemnego sprzężenia zwrotnego (Q 1)i jako zastępcza indukcyjność, c) jako sprzężenie międzystopniowe (Q 3)
Generator z ujemną rezystancją: a) zasada działania, b) schemat generatora z diodą tunelową, c) charakterystyka prądowo-napięciowa diody tunelowej R- rezystancja ujemna, gd - konduktancja dynamiczna, Cd - pojemność złącza, R, rezystancja doprowadzeń, p - punkt szczytu, V - punkt doliny, PP - punkt przeskoku, Ip prąd szczytu. I v- prąd doliny, Upp – napięcie przeskoku
Schemat generatora Meissnera
Schemat generatora Hartley'a: a) z zaznaczonym czwórnikiem sprzężenia zwrotnego, b) b) bez zaznaczonej pętli sprzężenia zwrotnego
Schemat generatora Colpittsa
Schemat generatora Clappa
Zasady budowy generatorów Re z czwórnikami: a) łańcuchowymi, b) mostkiem Wiena, c) typu T
Generator RC z mostkiem Wiena: a) schemat funkcjonalny, b) schemat strukturalny
Schemat generatora RC z czwórnikiem 2 T
Schematy RC z przesunięciem fazowym: a) przesunięcie o 180°, b) przesunięcie o -180°, c) z czwórnikiem łańcuchowym CR
Schematy generatora z rezonatorem kwarcowym pracującym jako: a) szeregowy obwód rezonansowy, b) równoległy obwód rezonansowy
Schematy generatorów kwarcowych: a) z dzieloną pojemnością, b) z dzieloną indukcyjnością
Tranzystorowy przerzutnik astabilny: a) schemat, b) przebiegi napięć w układzie
Przerzutniki astabilne: a), b), c) schematy układów ze wzmacniaczami operacyjnymi, d) przebiegi napięć w układzie z rys. a UZ 1, UZ 2 - odpowiednio napięcie diody Zenera 1 i 2, β współczynnik przenoszenia obwodu sprzężenia zwrotnego
Przerzutnik mono stabilny (uniwibrator) tranzystorowy w układzie Schmitta: a) schemat, b) przebiegi napięć
Uniwibrator ze wzmacniaczem scalonym: a) schemat, b) przebiegi napięć
Przerzutnik Schmitta: a) schemat układu, b) przebiegi czasowe napięcia wejściowego i wyjściowego

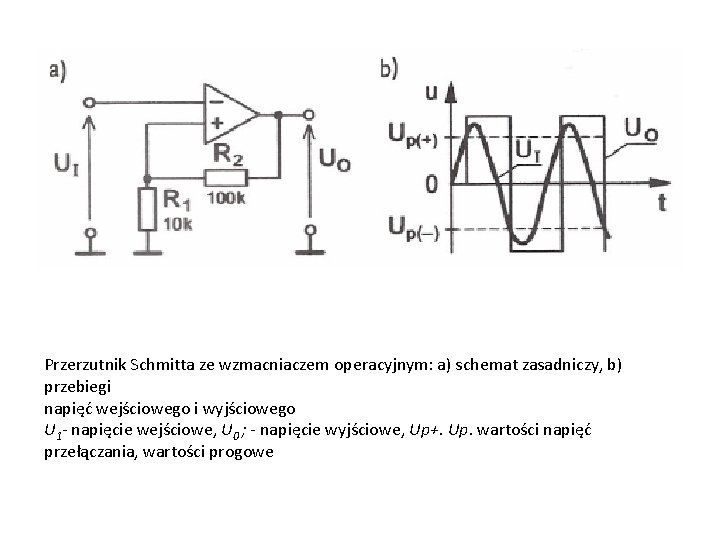

Przerzutnik Schmitta ze wzmacniaczem operacyjnym: a) schemat zasadniczy, b) przebiegi napięć wejściowego i wyjściowego U 1 - napięcie wejściowe, U 0 ; - napięcie wyjściowe, Up+. Up. wartości napięć przełączania, wartości progowe
Schemat przerzutnika Schmitta z bramkami logicznymi
Impuls szpilkowy: a)idealny (impuls Diraca), b) rzeczywisty S - jednostkowe pole impulsu
Pasywny układ całkujący: a) schemat, b) metoda graficzna wyznaczania stałej czasowej, c) odpowiedź układu całkującego na przebieg prostokątny, d) charakterystyki częstotliwościowe Uom- wartość maksymalna napięcia wyjściowego
Pasywny układ różniczkujący: al schemat, b) metoda graficzna wyznaczania stałej czasowej, c) odpowiedź układu różniczkującego na przebieg prostokątny, d) charakterystyki częstotliwościowe. UOm - wartość maksymalna napięcia wyjściowego
Ogranicznik diodowy szeregowy: a) schemat, b) charakterystyka przejściowa
Ograniczniki diodowe równoległe: a) schemat układu jednostronnego i jego charakterystyka przejściowa, RD - rezystancja diody
Ograniczniki diodowe równoległe: b) schemat układu obustronnego i jego charakterystyka przejściowa RD - rezystancja diody
Komparator: a) symbol graficzny, b) charakterystyka przejściowa
Komparator z wyjściem cyfrowym: a) symbol graficzny, b) charakterystyka przejściowa
Detektor przejścia przez zero ze wzmacniaczem operacyjnym: a) schemat ogranicznika równomiernego i jego charakterystyka przejściowa, b) schemat ogranicznika nierównomiernego i jego charakterystyka przejściowa Uz - napięcie stabilizacji diody, UF - napięcie przewodzenia diody
Dyskryminator progowy: a) schemat najprostszego układu i jego charakterystyka przejściowa, b) schemat układu z pętlą histerezy i jego charakterystyka przejściowa UH - wysoki poziom napięcia na wyjściu, UL- niski poziom napięcia na wyjściu, Uh - szerokość pętli histerezy, U 1, U 2 ; - napięcia progowe
Dyskryminator okienkowy: a) schemat układu, b) charakterystyki przejściowe sygnałów w komparatorze okienkowym
Dyskryminator okienkowy: a) schemat układu, b) charakterystyka przejściowa Linią przerywaną zaznaczono parę komparatorów, które mogą być wykonane jako jeden układ scalony
Charakterystyka przejściowa przetwornika C/A 1 - idealna, 2 - rzeczywista
Graficzne przedstawienie metod przetwarzania cyfrowo-analogowego: a) metoda równoległa, b) metoda wagowa, c)metoda zliczania
Przetwornik C/A o przetwarzaniu: a) prądowym, b) napięciowym
Przetwornik C/A zbudowany z wtórników
Przetwornik C/A z drabinką rezystancyjną R-2 R
Charakterystyka przejściowa przetwornika A/C 1 - idealna. 2 - rzeczywista
Przetwornik A/C przetwarzający sygnał metodą bezpośredniego przetwarzania: a) schemat ogólny, b) schemat funkcjonalny przetwornika trzybitowego
Przetwornik Ale przetwarzający sygnał metodą kompensacji wagowej: a) schemat, b) przebiegi
Przetwornik A/C z podwójnym całkowaniem: a) schemat funkcjonalny, b) przebiegi sygnałów
