SIECI KOMPUTEROWE szulbe©

Sieć komputerowa – zbiór komputerów i innych urządzeń połączonych ze sobą w sposób umożliwiający komunikację.

Korzyści z łączenia komputerów w sieć:

Podział sieci ze względu na wielkość: 1) sieci lokalne – LAN – obejmują komputery na ograniczonym obszarze np. w jednym lub kilku budynkach; zazwyczaj obejmują jednostkę organizacyjną (szkoła, biuro itp. ) 2) sieci miejskie – MAN – łączą oddzielne sieci lokalne na terenie jednego miasta, 3) sieci rozległe – WAN – łączą sieci lokalne na większym terenie, 4) sieć globalna – Internet.

Najmniejsza sieć lokalna to dwa komputery osobiste połączone ze sobą w celu np. wymiany plików, współużytkowania drukarki, korzystania z Internetu.

Sieć typu „każdy z każdym” – peer to peer (P 2 P)

Sieć typu „klient – serwer”

Sposoby łączenia komputerów w sieć – topologia sieci: Magistrala – szyna

Sposoby łączenia komputerów w sieć – topologia sieci: Gwiazda

Sposoby łączenia komputerów w sieć – topologia sieci: Pierścień

Sposoby łączenia komputerów w sieć – topologia sieci: Sieć w układzie wielu gwiazd

Sieci kablowe niskie koszty instalacji, odporność na zakłócenia, możliwość prowadzenia instalacji zewnętrznych. zalety małe możliwości rozbudowy, awaria kabla unieruchamia cały segment, trudna lokalizacja usterek, mała szybkość transmisji (kabel koncentryczny). wady

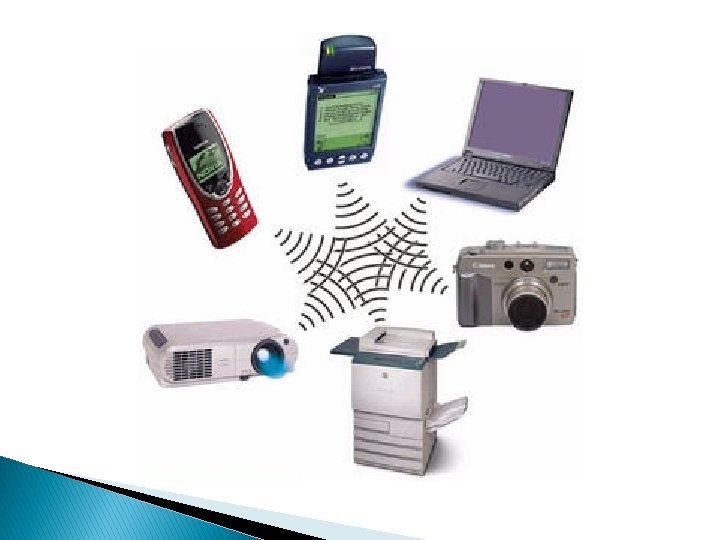

Sieci bezprzewodowe szybkość i prostota instalacji, mobilność komputera, mobilność sieci, łatwość integracji z istniejącą siecią przewodową. zalety ograniczony zasięg, podatność na zakłócenia zewnętrzne. wady

Urządzenia i elementy sieciowe Karta sieciowa - karta rozszerzenia, która służy do przekształcania pakietów danych w sygnały, które są przesyłane w sieci komputerowej.

Urządzenia i elementy sieciowe Koncentrator (hub) Przełącznik (switch) Hub transmituje sygnał wejściowy na wszystkie porty, switch tylko na port z adresem komputera, dla którego informacja jest przeznaczona.

Urządzenia i elementy sieciowe Router - komputer lub urządzenie sterujące ruchem w sieci; stanowi granicę między różnymi sieciami i pełni rolę węzła komunikacyjnego (umożliwia połączenie między sieciami).

Konfiguracja dostępu do sieci bezprzewodowej w routerze

Urządzenia i elementy sieciowe Komputer kliencki - komputer w którym instaluje się specjalne programy pozwalające na korzystanie z różnych usług sieciowych.

Urządzenia i elementy sieciowe Serwer - komputer w którym instaluje się programy umożliwiające świadczenie usług np. serwery WWW.

Urządzenia i elementy sieciowe Modem - urządzenie elektroniczne, którego zadaniem jest zamiana danych cyfrowych na analogowe sygnały elektryczne (modulacja) i na odwrót (demodulacja) tak, aby mogły być przesyłane i odbierane poprzez linię telefoniczną (a także łącze telewizji kablowej lub fale radiowe). Terminal ISDN – umożliwia transmisję danych z wykorzystaniem infrastruktury telefonii cyfrowej.

Schemat domowej sieci komputerowej

Schemat szkolnej sieci komputerowej

Usługi i protokoły sieciowe Protokół jest zbiorem zasad komunikowania się komputerów niezależnym od platformy sprzętowej i systemu operacyjnego. Najpowszechniejszy jest zespół protokołów TCP/IP. TCP - protokół kontroli transmisji – odpowiada za podział transmitowanych danych na pakiety, IP – protokół internetowy – odpowiada za prawidłowe kierowanie danych.

Okno właściwości protokołu (TCP/IP)

Adres IP numer nadawany urządzeniu sieciowemu, grupie urządzeń, bądź całej sieci służący do ich identyfikacji. Adres IP nie jest "numerem rejestracyjnym" komputera – nie identyfikuje jednoznacznie fizycznego urządzenia – może się dowolnie często zmieniać (np. przy każdym wejściu do sieci Internet) jak również kilka urządzeń może dzielić jeden publiczny adres IP.

Okno konfiguracji IP

Otwarte okno Centrum sieci i udostępniania

Usługi w sieciach lokalnych udostępnianie folderów i plików, udostępnianie urządzeń, np. drukarek, udostępnianie połączenia internetowego, mapowanie dysków sieciowych.

Udostępnianie plików

Mapowanie zasobów
