Kilka informacji wstępnych… Żaden komputer nie nadaje się do pracy bez monitora czy wyświetlacza. Najczęściej jest to monitor kolorowy, przypominający mały telewizor. Informacje, które są wyświetlane na ekranie monitora pochodzą z karty graficznej w komputerze. Karta graficzna zmienia komputerowe dane w sygnał wideo, który następnie może wyświetlać monitor. W ostatnich latach jakość monitorów gwałtownie wzrosła. Podczas gdy pierwsze zestawy PC potrafiły wyświetlać tylko jednobarwne teksty, nowoczesne karty graficzne i monitory wyświetlają obraz o jakości lepszej niż w przypadku dobrych odbiorników telewizyjnych. Komputery przenośne wykorzystują płaskie ekrany wyświetlaczy, które funkcjonują na zasadzie podobnej do wyświetlaczy kalkulatorów. Różnica polega na tym, że na ekranach tych komputerów można wyświetlać nie tylko cyfry i litery, lecz także grafikę. Oprócz monitorów kolorowych na rynku można jeszcze spotkać monitory czarno białe, których praktycznie już się nie używa. 10/26/2020 Budowa monitora CRT 2

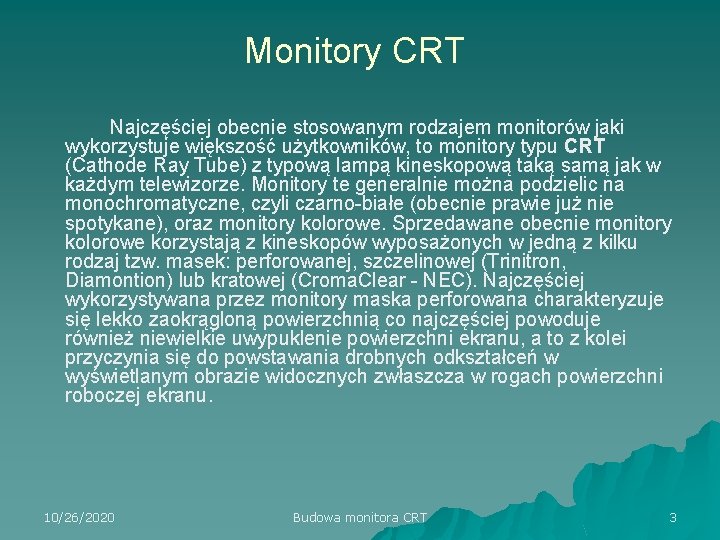

Monitory CRT Najczęściej obecnie stosowanym rodzajem monitorów jaki wykorzystuje większość użytkowników, to monitory typu CRT (Cathode Ray Tube) z typową lampą kineskopową taką samą jak w każdym telewizorze. Monitory te generalnie można podzielic na monochromatyczne, czyli czarno-białe (obecnie prawie już nie spotykane), oraz monitory kolorowe. Sprzedawane obecnie monitory kolorowe korzystają z kineskopów wyposażonych w jedną z kilku rodzaj tzw. masek: perforowanej, szczelinowej (Trinitron, Diamontion) lub kratowej (Croma. Clear - NEC). Najczęściej wykorzystywana przez monitory maska perforowana charakteryzuje się lekko zaokrągloną powierzchnią co najczęściej powoduje również niewielkie uwypuklenie powierzchni ekranu, a to z kolei przyczynia się do powstawania drobnych odkształceń w wyświetlanym obrazie widocznych zwłaszcza w rogach powierzchni roboczej ekranu. 10/26/2020 Budowa monitora CRT 3

Istotne parametry monitorów CRT to: -Plamka -Rozdzielczość -Częstotliwość odświeżania -Pasmo -Rozmiar ekranu 10/26/2020 Budowa monitora CRT 4

Budowa monitora CRT (Cathode Ray Tube) 1897 r. 10/26/2020 Budowa monitora CRT 5

Budowa monitora CRT (Cathode Ray Tube) 10/26/2020 Budowa monitora CRT 6

Budowa monitora CRT - schemat blokowy 10/26/2020 Budowa monitora CRT 7

Budowa monitora CRT wybieranie kolejnoliniowe (non interlaced) i międzyliniowe (interlaced) 10/26/2020 Budowa monitora CRT 8

Budowa monitora CRT - kineskop kolorowy 10/26/2020 Budowa monitora CRT 9

Budowa monitora CRT - rodzaje masek i rozmiar plamki maska perforowana (typu Delta) maska szczelinowa Trinitron (Sony) Diamondtron (Mitsubishi) maska szczelinowo-perforowana Cromaclear (NEC) Średnica plamki 10/26/2020 Budowa monitora CRT 10

Budowa monitora CRT - kineskop typu „Delta” 10/26/2020 Budowa monitora CRT 11

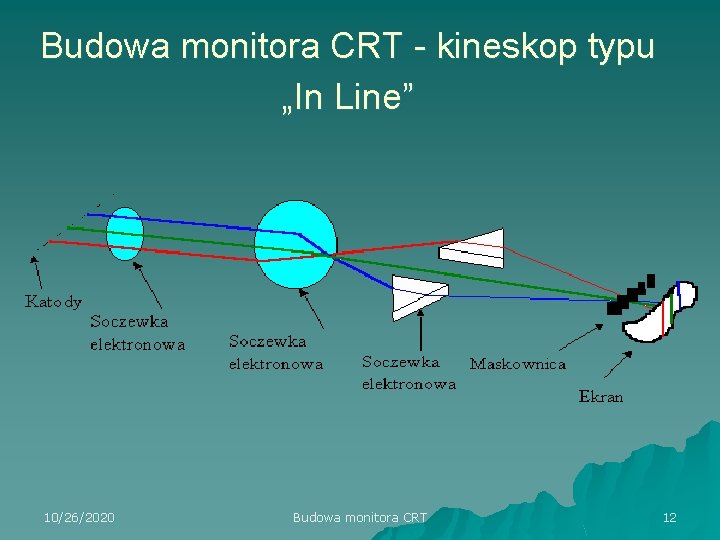

Budowa monitora CRT - kineskop typu „In Line” 10/26/2020 Budowa monitora CRT 12

Budowa monitora CRT - rozmiar kineskopu 10/26/2020 Budowa monitora CRT 13

Budowa monitora CRT - kineskop „Trinitron” 10/26/2020 Budowa monitora CRT 14

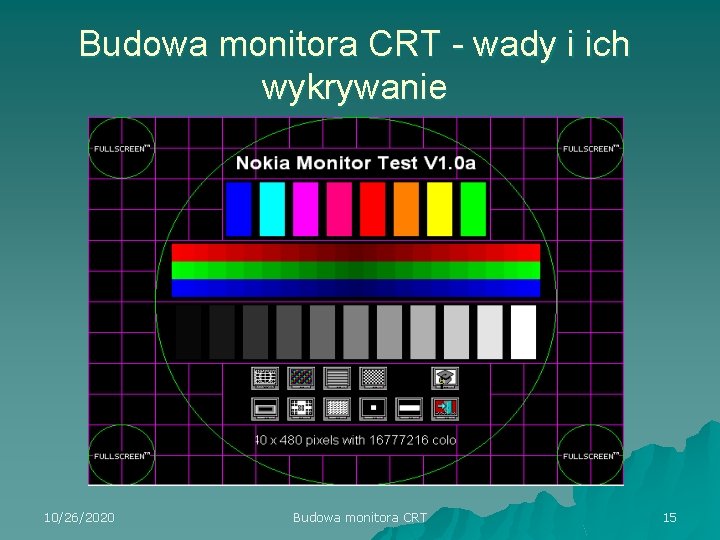

Budowa monitora CRT - wady i ich wykrywanie 10/26/2020 Budowa monitora CRT 15

Budowa monitora CRT - błędy konwergencji (zbieżności) 10/26/2020 Budowa monitora CRT 16

Budowa monitora CRT - test konwergencji 10/26/2020 Budowa monitora CRT 17

Budowa monitora CRT - wady i ich wykrywanie zbieżność prawidłowa brak zbieżności pionowej 10/26/2020 Budowa monitora CRT brak zbieżności poziomej 18

Budowa monitora CRT - błąd zbieżności pionowej brak drobny jednego piksela poważny 10/26/2020 Budowa monitora CRT 19

Budowa monitora CRT - test rozdzielczości pionowej 10/26/2020 poziomej Budowa monitora CRT 20

Budowa monitora CRT - test stabilności rozmiarów <= szybkie przełączanie => 10/26/2020 Budowa monitora CRT 21

Budowa monitora CRT - test jasności i kontrastu Obraz kontrolny do testowania jasności i kontrastu 10/26/2020 Budowa monitora CRT 22

Rodzaje zniekształceń geometrii obrazu Zniekształcenie poduszkowate Zniekształcenie beczkowate Zniekształcenie przekręcenia Zniekształcenie trapezowe Zniekształcenie ortogonalności (prostopadłości) 10/26/2020 Budowa monitora CRT 23

Pojęcia, które należy zapamiętać… KINESKOP , lampa katodowa, CRT (Cathode Ray Tube) to synonimy elektronowej lampy będącej najstarszym elektronicznym elementem służącym do wyświetlania obrazu, stosowanym do budowy odbiorników TV, monitorów. Jej podstawowym składnikiem jest szklana, pozbawiona powietrza tuba, wypełniona obojętnym gazem pod niskim ciśnieniem. Umieszczona na końcu wąskiej szyjki katoda - ładowana ujemnie elektroda, zwana również działem elektronowym - wyrzuca wiązki elektronów w kierunku anody - drugiej, ładowanej dodatnio elektrody. Elektrony po przejściu przez maskę uderzają w luminofor, powodując świecenie zawartych tam atomów fosforu. 10/26/2020 Budowa monitora CRT 24

LUMINATOR zbudowany jest z milionów barwnych punktów pogrupowanych w triady. Każdy punkt w obrębie jednej z nich świeci w jednym z trzech kolorów podstawowych-czerwonym, zielonym, albo niebieskim. Elementy jednej triady widoczne z daleka tworzą pojedynczy, barwny punkt nazywany plamką. STRUMIEŃ ELEKTRONÓW wysyłany przez trzy osobne działa napotyka po drodze na tzw. maskę - cienką przesłonę z otworami lub szczelinami. Jej zadaniem jest wyeliminować cząsteczki, które nie trafiłyby dokładnie w punkt docelowy. Każdy otwór przesłony odpowiada jednej kropce na powierzchni luminoforu. Dzięki temu zapalane są tylko te punkty, które mają być rozświetlone - inne pozostają ciemne. DZIAŁO ELEKTRONOWE odpowiedzialne jest tylko za wystrzelenie elektronów w kierunku anody; nadanie wiązce odpowiedniego kierunku zapewnia zespół cewek odchylających umieszczonych wokół wąskiej szyjki kineskopu. Cewki są potężnymi elektromagnesami, które odchylają elektrony z ich pierwotnego kursu. W efekcie precyzyjnych zmian pola magnetycznego wytwarzanego przez cewki strumień omiata z góry na dół każdą linię ekranu z osobna. 10/26/2020 Budowa monitora CRT 25
