Train The Trainer Volkswagen Touareg Climatizzatore Service Training

Train The Trainer Volkswagen Touareg • Climatizzatore Service Training 11. 2002 VK-36

Climatizzatore Indice Introduzione/Versioni Climatronic 4 C Climatronic 2 C Climatizzatore manuale Attuatori/Sensori Service Training 11. 2002 VK-36 Diapositiva 2

Climatizzatore Introduzione/Versioni - il Climatronic 4 C - il Climatronic 2 C - il climatizzatore manuale Service Training 11. 2002 VK-36 Diapositiva 3

Climatizzatore Introduzione/Versioni Caratteristiche/Particolarità Tutte e tre le versioni: - climatizzatore - struttura base identica - fissaggio unitario del climatizzatore - riscaldamento controllato aria - compressore esterno controllato - circuito refrigerante con valvola di espansione - sensori separati per pressione e temperatura refrigerante - condensatore con cartuccia di essiccazione - funzione calore residuo Service Training 11. 2002 VK-36 Diapositiva 4

Climatizzatore Introduzione/Versioni Caratteristiche/Particolarità Tutte e tre le versioni: - comando e centralina = 1 componente - filtro antipolline con carbone attivo nel climatizzatore a monte dell'evaporatore (ricircolo aria filtrato) - raffreddamento cassettino portaoggetti - riscaldatore supplementare per tutti i TDI - attivazione lunotto termico - attivazione parabrezza termico (opzionale) - diffusori aria sulla plancia - bocchette di efflusso sul montante centrale - 2 lamelle preimpostate non regolabili Service Training 11. 2002 VK-36 Diapositiva 5

Climatizzatore Introduzione/Versioni Climatronic 4 C/2 C e climatizzatore manuale Funzione calore residuo Funzionamento: - mors. 15 off - azionare tasto calore residuo - max 30 min durata - tensione ventilatore ridotta V 36 V 55 Motore Scambiatore di calore Riscaldamento ausiliario Raffreddamento Service Training 11. 2002 VK-36 Diapositiva 6

Climatizzatore Introduzione/Versioni Caratteristiche/Particolarità Climatronic 4 C: - un climatizzatore con 10 servomotori sotto alla plancia per la zona anteriore, con regolazione separata per conducente e passeggero - un climatizzatore con 8 servomotori (4 su climatizzatore e 4 nella zona posteriore) nella zona fiancata posteriore sinistra, con regolazione separata per il vano posteriore - Regolazione a 4 zone (brevettata): temperatura, quantità d'aria e distribuzione aria vengono controllate in modo indipendente in ciascuna delle 4 zone - due pannelli comandi per vano anteriore e posteriore - comando ausiliario per il vano posteriore: temperatura, quantità d'aria e distribuzione aria possono essere registrate anche dal pannello comandi anteriore - funzione di ricircolo automatica Service Training 11. 2002 VK-36 Diapositiva 7

Climatizzatore Introduzione/Versioni Caratteristiche/Particolarità Climatronic 2 C: - climatizzatore con 7 servomotori sotto alla plancia per la zona anteriore controllo temperatura separato per conducente e passeggero - 2 zone (sinistra/destra) per temperatura e distribuzione aria - 1 zona (anteriore/posteriore) per velocità ventola differenziata - condotto aria verso il posteriore: * attraverso le porte anteriori al montante centrale * conduzione aria separata sinistra/destra verso le bocchette di efflusso pozzetti posteriori * condotto aria separato in espanso verso la bocchetta ad altezza busto nella zona posteriore centro - comando impianto soltanto dal vano anteriore Service Training 11. 2002 VK-36 Diapositiva 8

Climatizzatore Introduzione/Versioni Caratteristiche/Particolarità Climatizzatore manuale: - climatizzatore sotto la plancia con 5 servomotori - preselezione manuale temperatura, velocità ventola e distribuzione aria (1 zona) - velocità ventola diversa tramite resistenze ballast - condotto aria verso il posteriore come Climatronic 2 C Service Training 11. 2002 VK-36 Diapositiva 9

Climatizzatore Climatronic 4 C Indice Circuito del refrigerante Comando compressore Distribuzione aria nell'abitacolo anteriore Distribuzione aria nell'abitacolo posteriore Comando del Climatronic 4 C Panoramica di sistema/Schema funzionale Service Training 11. 2002 VK-36 Diapositiva 10

Climatizzatore Climatronic 4 C Circuito del refrigerante Caratteristiche costruttive: - raccordi a blocco singolo, nessun collegamento rapido - condensatore con cartuccia di essiccazione - due evaporatori (in parte rivestiti? ) - due valvole di espansione - un sensore di pressione G 65 per refrigerante nel cassoncino acqua centrale - un sensore temperatura G 454 per refrigerante vicino all'estremità anteriore - un sensore temperatura a valle dell'evaporatore G 308 - capacità R 134 a ? Service Training 11. 2002 VK-36 Diapositiva 11

Climatizzatore Climatronic 4 C Circuito del refrigerante Essiccatore G 65 = sensore alta pressione G 454 = sensore temperatura refrigerante G 308 = sensore temperatura a valle dell'evaporatore Valvole di espansione G 454 G 308 Service Training 11. 2002 VK-36 Diapositiva 12

Climatizzatore Climatronic 4 C Comando compressore e alternatore Comando del compressore su V 10 TDI e R 5 TDI - per entrambi i motori è presente un ruotismo di comando per gli ausiliari - il comando del compressore è affidato su entrambi i motori alla pompa servosterzo - per la trasmissione/differenziale e smorzamento delle forze di torsione vengono impiegati: - sul V 10 TDI due dischi Hardy disposti in successione - sul motore R 5 un "giunto Gates" flessibile alla torsione - Tutti i motori a benzina utilizzano la collaudata cinghia poli-V per il comando del compressore (comando degli ausiliari) Service Training 11. 2002 VK-36 Diapositiva 13

Climatizzatore Climatronic 4 C Comando compressore V 10 TDI con disco Hardy Per l'avviamento della serie, sul motore V 10 TDI vengono montati due dischi Hardy per il comando del compressore (successivamente giunto Gates). Il gioco radiale nelle boccole di plastica è di 0, 15 mm - la boccola ha un di 8, 95 mm - il perno ha un di 8, 80 mm Nota: le frecce sulla superficie in gomma devono essere rivolte in direzione del gruppo ruotismi Service Training 11. 2002 VK-36 Diapositiva 14

Climatizzatore Climatronic 4 C Comando compressore V 10 TDI con disco Hardy Service Training 11. 2002 VK-36 Diapositiva 15

Climatizzatore Climatronic 4 C Comando compressore e alternatore Giunto GATES - Il giunto Gates è formato da un manicotto in gomma con due terminali in metallo - Si tratta di un giunto flessibile alla torsione particolarmente adatto ad assorbire le oscillazioni radiali Terminali in metallo Service Training 11. 2002 VK-36 Diapositiva 16

Climatizzatore Climatronic 4 C Comando compressore e alternatore Service Training 11. 2002 VK-36 Diapositiva 17

Climatizzatore Climatronic 4 C Comando compressore e alternatore Indicatori di sollecitazione C= posizione di riposo B= coppia nominale A= coppia di sovraccarico Manicotto in gomma con linee Nessuna sollecitazione Sovraccarico Service Training 11. 2002 VK-36 Diapositiva 18

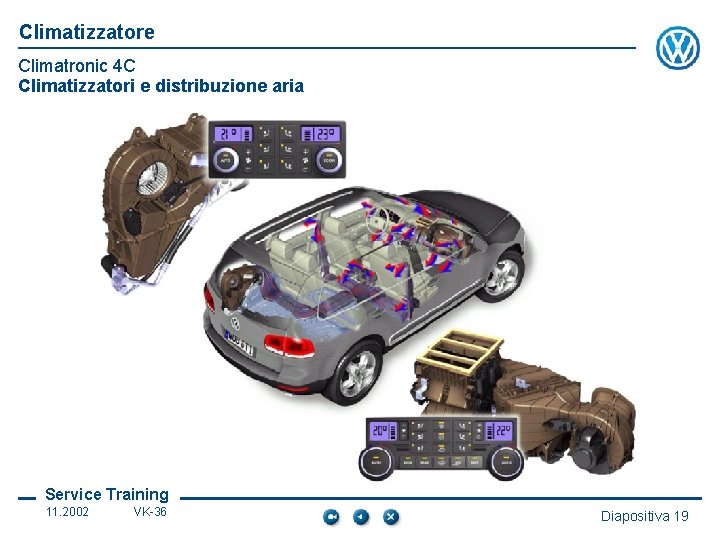

Climatizzatore Climatronic 4 C Climatizzatori e distribuzione aria Service Training 11. 2002 VK-36 Diapositiva 19

Climatizzatore Climatronic 4 C Climatizzatori e distribuzione aria Distribuzione aria/Componenti Filtro antipolvere/ antipolline Scambiatore di calore Service Training 11. 2002 VK-36 Diapositiva 20

Climatizzatore Climatronic 4 C Climatizzatore anteriore Componenti Valvola ricircolo/aria esterna Evaporatore Valvole aria Servomotori Ventola Filtro antipolline Scambiatore di calore Service Training 11. 2002 VK-36 Diapositiva 21

Climatizzatore Climatronic 4 C Distribuzione aria anteriore Service Training 11. 2002 VK-36 Diapositiva 22

Climatizzatore Climatronic 4 C anteriore Condotto aria/Componenti Evaporatore G 89 G 308 Filtro antipolvere/antipolline Service Training 11. 2002 VK-36 Diapositiva 23

Climatizzatore Climatronic 4 C anteriore Valvole/Servomotori Valvola sbrinamento Servomotori Bocchetta altezza busto centrale lati sinistro e destro Bocchetta altezza busto lati sinistro e destro Servomotori Bocchetta vano piedi lati sinistro e destro Service Training 11. 2002 VK-36 Diapositiva 24

Climatizzatore Climatronic 4 C anteriore Servomotori sx Servomotore valvola sbrinamento Servomotore bocchetta altezza busto lato sinistro Servomotore bocchetta altezza busto centro, lato sx Servomotore bocchetta vano piedi lato sinistro Servomotore valvola temperatura lato sinistro Scambiatore di calore Service Training 11. 2002 VK-36 Diapositiva 25

Climatizzatore Climatronic 4 C anteriore Servomotori dx G 385 Servomotore bocchetta altezza busto lato sinistro Bocchetta altezza busto centro, lato destro Servomotore valvola temperatura destra Servomotore bocchetta vano piedi lato destro Scambiatore di calore Service Training 11. 2002 VK-36 Diapositiva 26

Climatizzatore Climatronic 4 C anteriore Regolazione temperatura Service Training 11. 2002 VK-36 Diapositiva 27

Climatizzatore Climatronic 4 C anteriore Regolazione temperatura Service Training 11. 2002 VK-36 Diapositiva 28

Climatizzatore Climatronic 4 C anteriore Servomotori su piastra di montaggio Service Training 11. 2002 VK-36 Diapositiva 29

Climatizzatore Climatronic 4 C anteriore Servomotori su piastra di montaggio Base di comando Molla di richiamo Service Training 11. 2002 VK-36 Diapositiva 30

Climatizzatore Climatronic 4 C anteriore Distribuzione aria vano piedi anteriore Climatizzatore anteriore Condotto aria dx Alloggiamento distributore aria dx Condotto aria sx Alloggiamento distributore aria sx Service Training 11. 2002 VK-36 Diapositiva 31

Climatizzatore Climatronic 4 C posteriore Distribuzione aria posteriore Climatizzatore posteriore Service Training 11. 2002 VK-36 Diapositiva 32

Climatizzatore Climatronic 4 C posteriore Distribuzione aria posteriore Valvola distributrice dx con servomotore V 211 Valvola distributrice sx con servomotore V 212 Bocchetta altezza busto con servomotore V 218 Servomotore V 219 Service Training 11. 2002 VK-36 Diapositiva 33

Climatizzatore Climatronic 4 C Comandi di Climatronic 4 C G 56 Service Training 11. 2002 VK-36 Diapositiva 34

Climatizzatore Climatronic 4 C Panoramica di sistema G. . . V. . . G 65 N 280 G 134 G 238 G 454* J 255 G 462 V 305 Relè calore residuo parabrezza termico G. . . J 285 J 533 E 265 G. . . V. . . G. . . F 301_075 a Service Training 11. 2002 VK-36 G 463 V 306 Diapositiva 35

Climatizzatore Climatronic 4 C Collegamenti rete CAN Pannello comandi posteriore con centralina J 265 J 519 rete di bordo J 527 elettronica piantone guida Lavaggio anteriore J 104 ABS J 220 motore CAN - Trasmissione CAN - Comfort Pannello comandi anteriore con centralina J 255 J 518 abilitazione accesso/avviam. J 393 centralina principale tergitura normale tergitura rapida GATEWAY J 285 + J 533 mors. 15/mors. X radiochiave lunotto termico J 400 cntr. motore tergicristallo CAN - Infotainment J 162 riscald. ausiliario Service Training 11. 2002 VK-36 Diapositiva 36

Climatizzatore Climatronic 4 C anteriore Segnali in entrata (sensori) Sens. temp. bocch. busto anteriore sx G 385 Sens. temp. bocch. busto anteriore dx G 386 Sens. temp. evaporatore Temp. aria aspirata G 308 G 89 Sens. temp. bocchetta vano piedi sx G 261 Sensore solare G 107 Sensore temp. bocchetta vano piedi dx G 262 +5 V A 15 E 12 A 5 A 10 A 4 A 7 A 6 E 1 C 7 C 15 J 255 G 56 C 19 C 23 E 5 E 9 E 10 C 21 SC 23/mors. 30 mors. 31 C 17 C 18 High Low CAN- Comfort S 10/ mors. 87 a G 238 Sensore qualità aria SB 51/ mors. 15 G 454 Sensore temp. G 65 liquido criogeno Sensore alta pressione Service Training 11. 2002 VK-36 Diapositiva 37

Climatizzatore Climatronic 4 C anteriore Segnali in uscita (attuatori) G 56 J 255 100 Hz-PWM E 2 C 8 C 12 C 1 E 4 E 11 C 14 C 11 Z 2 parabrezza termico Valvola di bloccaggio M SB 56/ mors. 30 N 297 solo con riscaldam. supplementare regol. ventola (bitron) G 462 motore ventola V 305 Service Training 11. 2002 VK-36 mors. 15 N 280 S 11/ mors. 87 a 400 Hz-PWM Relè del calore residuo J 708 posizione 8 M V 36 Pompa persistenza liquido raffreddam. / funzione calore residuo Diapositiva 38

Climatizzatore Climatronic 4 C anteriore Segnali in uscita (attuatori) G 56 J 255 100 Hz-PWM E 2 C 8 C 12 C 1 E 4 E 11 C 14 C 11 Z 2 Parabrezza termico N 297 solo con riscaldam. supplementare M SB 56/ mors. 30 regol. ventola (bitron) G 462 motore ventola V 305 mors. 15 N 280 S 11/ mors. 87 a 400 Hz-PWM Relè del calore residuo J 708 posizione 8 M V 36 Pompa persistenza liquido di raffreddam. / funzione calore residuo Service Training 11. 2002 VK-36 Diapositiva 39

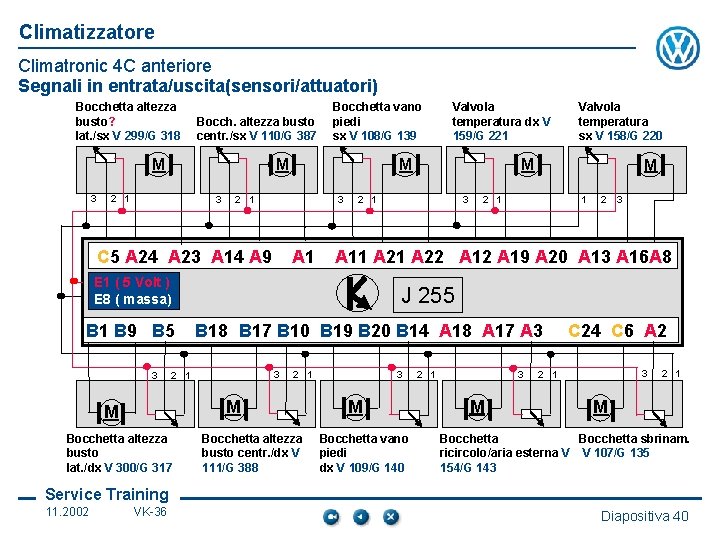

Climatizzatore Climatronic 4 C anteriore Segnali in entrata/uscita(sensori/attuatori) Bocchetta altezza busto? lat. /sx V 299/G 318 Bocch. altezza busto centr. /sx V 110/G 387 M 3 M 2 1 3 G 2 B 3( (55 Volt E 1 Volt )) B 2( (massa) massa ) E 8 G 1 B 9 C 2 B 5 C 1 3 A 1 G 15 1 2 1 Bocchetta altezza busto centr. /dx V 111/G 388 2 3 A 11 A 22 A 19 A 20 A 13 A 16 A 8 G 8 2 1 M Bocchetta altezza busto lat. /dx V 300/G 317 3 M G 7 J 255 G 4 3 M Bocchetta vano piedi dx V 109/G 140 2 1 3 M G 3 B 1 F 1 B 18 H 5 B 17 B 10 H 4 B 19 B 20 B 14 A 18 A 17 A 3 3 Valvola temperatura sx V 158/G 220 M 2 1 ( 5 Volt ) 2 1 M Valvola temperatura dx V 159/G 221 M 2 1 C 5 A 24 A 23 A 14 A 9 3 Bocchetta vano piedi sx V 108/G 139 C 24 C 6 A 2 3 2 1 M Bocchetta sbrinam. ricircolo/aria esterna V V 107/G 135 154/G 143 Service Training 11. 2002 VK-36 Diapositiva 40

Climatizzatore Climatronic 4 C posteriore Segnali in entrata/uscita (sensori) Sensore temp. in uscita sx G 426 Sensore temp. in uscita dx G 427 SC 25 mors. 30 mors. 31 CAN Comfort High Low D 11 D 6 D 10 D 15 D 8 D 16 J 265 100 Hz-PWM C 12 B 1 D 13 regolatore ventola G 463 motore ventola V 306 M mors. 30 a SB 57 AC - Riscald. sedile dx (solo PAG) Service Training 11. 2002 VK-36 Diapositiva 41

Climatizzatore Climatronic 4 C posteriore Segnali in entrata/uscita (sensori/attuatori) Bocchetta altezza Montante centrale/ Quantità aria busto vano piedi sx V 212/G posteriore sx V post. sx V 218/G 314 329 239/G 389 M 1 M 2 3 1 1 C 5 C 3 B 3((5 Volt)) D 3 B 2((massa) massa ) D 7 ( 5 Volt ) G 2 M 2 3 C 16 B 9 C 2 G 1 B 7 G 15 2 3 M M M 3 C 4 B 2 G 8 B 16 B 8 B 10 C 6 H 4 B 5 C 1 B 17 C 2 C 13 H 5 1 Valvola temperatura post. sx V 220/G 391 3 2 1 B 4 C 14 B 15 G 7 JJ 265 255 G 4 G 3 B 3 C 7 B 12 B 13 C 15 2 1 1 2 3 M Bocchetta altezza Montante centrale/ Quantità aria busto vano piedi dx V 211/Gposteriore dx V post. dx V 219/G 313 328 240/G 390 1 2 3 M Valvola temperatura post. dx V 221/G 392 Service Training 11. 2002 VK-36 Diapositiva 42

Climatizzatore Climatronic 4 C Schema funzionale Service Training 11. 2002 VK-36 Diapositiva 43

Climatizzatore Climatronic 4 C Schema funzionale Service Training 11. 2002 VK-36 Diapositiva 44

Climatizzatore Climatronic 2 C Indice Circuito del refrigerante Distribuzione aria abitacolo anteriore Distribuzione aria abitacolo posteriore Comandi Climatronic 2 C Panoramica di sistema/Schema funzionale Service Training 11. 2002 VK-36 Diapositiva 45

Climatizzatore Climatronic 2 C Circuito del refrigerante G 65 Essiccatore G 65 = sensore alta pressione G 454 = sensore temperatura del refrigerante G 308 = sensore temperatura a valle dell'evaporatore G 454 Valvola di espansione G 308 Service Training 11. 2002 VK-36 Diapositiva 46

Climatizzatore Climatronic 2 C Distribuzione aria vano piedi anteriore vano piedi posteriore Service Training 11. 2002 VK-36 zona posteriore centrale Diapositiva 47

Climatizzatore Climatronic 2 C Valvole aria / Servomotori Service Training 11. 2002 VK-36 Valvola sbrinamento Bocchetta vano piedi sx e dx Bocchetta altezza busto laterale sx e dx Bocchetta altezza busto centrale sx e dx Diapositiva 48

Climatizzatore Climatronic 2 C Comandi Service Training 11. 2002 VK-36 Diapositiva 49

Climatizzatore Climatronic 2 C Panoramica di sistema V. . . G 65 G 134 G 238 G 454 G. . . N 280 G 462 V 305 J 255 G. . . Service Training 11. 2002 VK-36 J 285 J 533 F 301_074 Diapositiva 50

Climatizzatore Climatronic 2 C Rete CAN J 519 rete di bordo J 104 ABS J 220 Motore CAN - Trasmissione Service Training 11. 2002 VK-36 CAN - Comfort Pannello comandi anteriore con centralina J 255 J 518 autorizz. accesso/avviam. mors. 15/mors. X radiochiave J 393 centralina principale lunotto termico tergitura normale tergitura rapida GATEWAY J 285 + J 533 J 400 cntr. motore tergicristallo CAN - Infotainment J 162 riscaldamento supplementare Diapositiva 51

Climatizzatore Climatronic 2 C Segnali in entrata (sensori) Sensore temp. bocch. busto sx G 385 Sensore temp. bocch. busto dx G 386 Sensore temp. evaporatore Temp. aria aspirata G 308 G 89 Sensore temp. bocch. vano piedi sx G 261 Sensore temp. bocch. vano piedi dx G 262 Sensore solare G 134 +5 V A 15 E 12 A 5 A 10 A 4 A 6 E 1 C 7 C 15 J 255 G 56 C 19 A 7 C 23 E 5 E 9 E 10 C 21 SC 23/ mors. 30 mors. 31 C 17 C 18 High Low CAN- Comfort S 10/ mors. 87 a SB 51/ mors. 15 G 238 G 65 G 454 Temp. Sensore qualità Sensore refrigerante aria pressione Service Training 11. 2002 VK-36 Diapositiva 52

Climatizzatore Climatronic 2 C Segnali in uscita (attuatori) G 56 J 255 100 Hz-PWM E 2 C 8 C 12 C 1 E 4 E 11 C 14 C 11 Z 2 Parabrezza termico M SB 56/ mors. 30 Valvola di bloccaggio mors. 15 a N 297 solo con riscaldam. supplementare regol. ventola (bitron) G 462 motore ventola V 305 Service Training 11. 2002 VK-36 N 280 S 11/ mors. 87 a Relè del calore residuo J 708 posizione 8 M M V 36 Pompa persistenza liquido raffreddam. / funzione calore residuo Diapositiva 53

Climatizzatore Climatronic 2 C Segnali in entrata/uscita (sensori/attuatori) Bocchetta altezza busto laterale V 262/G 469 Bocchetta altezza busto centrale V 102/G 387 M 3 2 1 E 1 B 3( (5 Volt) ) E 8 B 2(massa ( massa) ) C 1 C 2 G 1 3 A 1 G 15 ( 5 Volt ) H 5 Temp. bocchetta dx V 159/G 221 M 2 1 C 5 A 24 A 23 A 14 A 9 G 2 Bocchetta vano piedi V 261/G 468 H 4 2 1 Temp. bocchetta sx V 158/G 220 M 3 M 2 1 1 2 3 A 11 A 22 A 19 A 20 A 13 A 16 A 8 G 7 J 255 G 4 F 1 A 18 A 17 A 3 3 M G 3 B 1 C 24 C 6 A 2 3 2 1 M Bocchetta ricircolo/aria Bocchetta sbrinam. V esterna V 154/G 134 107/G 135 Service Training 11. 2002 VK-36 Diapositiva 54

Climatizzatore Climatronic 2 C Schema funzionale Service Training 11. 2002 VK-36 Diapositiva 55

Climatizzatore manuale Indice Circuito del refrigerante come Climatronic 2 C Distribuzione aria in abitacolo anteriore/posteriore Comandi climatizzatore manuale Panoramica di sistema/Schema funzionale Service Training 11. 2002 VK-36 Diapositiva 56

Climatizzatore manuale Valvole aria / Servomotori Service Training 11. 2002 VK-36 Diapositiva 57

Climatizzatore manuale Comandi climatizzatore manuale - + Service Training 11. 2002 VK-36 Diapositiva 58

Climatizzatore manuale Panoramica di sistema V. . . G 65 G 308 G 454 N 280 G. . . G 462 V 305 J 255 J 285 J 533 Service Training 11. 2002 VK-36 Diapositiva 59

Climatizzatore manuale Rete CAN J 519 rete di bordo J 220 Motor CAN - Trasmissione CAN - Comfort Pannello comandi anteriore con centralina J 255 J 518 abilitazione accesso/avviam. J 393 centralina principale tergitura normale tergitura rapida GATEWAY J 285 + J 533 mors. 15/mors. X radiochiave lunotto termico J 400 cntr. motore tergicristallo CAN - Infotainment J 162 riscald. ausiliario Service Training 11. 2002 VK-36 Diapositiva 60

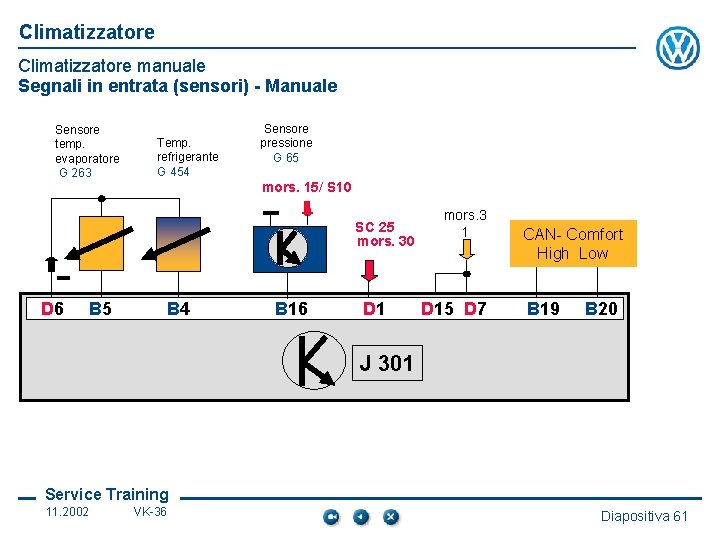

Climatizzatore manuale Segnali in entrata (sensori) - Manuale Sensore temp. evaporatore G 263 Temp. refrigerante G 454 Sensore pressione G 65 mors. 15/ S 10 SC 25 mors. 30 D 6 B 5 B 4 B 16 D 1 mors. 3 1 D 15 D 7 CAN- Comfort High Low B 19 B 20 J 301 Service Training 11. 2002 VK-36 Diapositiva 61

Climatizzatore manuale Segnali in uscita (attuatori) - Manuale INTERR. VENTOLA B 12 B 7 J 301 E 2 E 1 E 3 E 5 E 6 D 9 D 10 B 3 B 2 Z 2 Parabrezza termico Kessy J 59 J 486 mors. 30 a SB 56 M N 24 V 305 N 280 Relè del calore residuo J 708 posizione 8 mors. 30 SB 39 mors. 87 a S 11 M SB 2 V 36 Service Training 11. 2002 VK-36 Diapositiva 62

Climatizzatore manuale Segnali in entrata/uscita (sensori/attuatori) Manuell Distribuzione aria laterale/centro V 145/G 470 Bocchetta sbrinam. V 107/G 135 M 3 Bocchetta temperatura V 68/G 92 M 2 1 1 M 2 3 3 B 9 D 12 D 11 B 10 D 13 D 2 G 2 D 3 B 3((5 Volt)) D 6 B 2((massa)) C 1 C 2 G 15 ( 5 Volt ) H 5 Bocchetta vano piedi V 261/G 468 H 4 M 2 1 B 8 D 4 G 8 1 D 5 2 M 3 B 6 B 14 B 1 G 7 J 255 J 301 Bocchetta ricircolo/aria esterna V 154 G 4 D 16 D 8 G 3 B 1 F 1 Service Training 11. 2002 VK-36 Diapositiva 63

Climatizzatore manuale Schema funzionale Service Training 11. 2002 VK-36 Diapositiva 64

Climatizzatore Attuatori/sensori Regolazione ventola J 255 E 2 C 8 C 12 12 V Serve come risposta per la tendenza espressa dal regolatore - non è la tensione effettiva (ca. 3 Volt) M SB 56/ mors. 30 regol. ventola (bitron) G 462 motore ventola V 305 - il regolatore ventola non può essere rilevato come guasto = attivazione tramite segnale PWM a 100 Hz Service Training 11. 2002 VK-36 Diapositiva 65

Climatizzatore Attuatori/sensori Sensori sensore temperatura refrigerante G 454 Il sensore G 454 misura la temperatura nel refrigerante (non sul motore VR 6) Insieme ai parametri -pressione -temperatura esterna -e temperatura refrigerante viene rilevata, in base a una famiglia di curve, una perdita di refrigerante G 454 Service Training 11. 2002 VK-36 Diapositiva 66

Climatizzatore Attuatori/sensori Sensore temperatura refrigerante G 454 Curva di resistenza Ohm 12000 10000 8000 5000 2 500 Ohm/ 20°C 4000 2000 °C - 10 0 20 40 60 80 100 120 140 Service Training 11. 2002 VK-36 Diapositiva 67

Climatizzatore Attuatori/sensori Sensore solare G 107 Service Training 11. 2002 VK-36 Diapositiva 68

Climatizzatore Attuatori/sensori Sensore qualità aria G 238 Funzione: - in base alla qualità dell'aria gestisce apertura e chiusura della valvola di ricircolo - rileva l'incidenza relativa al suolo delle emissioni nocive ed evita la penetrazione di picchi di inquinanti G 238 J 255 Struttura: Sistema totalmente integrato costituito da: - elemento sensore - elaborazione segnale - e interfaccia Service Training 11. 2002 VK-36 V 154 Diapositiva 69

Climatizzatore Attuatori/sensori Sensore qualità aria G 238 Funzione : Prevalentemente nei gas di scarico dei motori a benzina: CO - monossido di carbonio, C 6 H 14 - exano C 6 H 6 - benzolo, C 7 H 16 - n-eptano Nei gas di scarico dei motori diesel: NO X - ossidi di azoto, SO 2 - anidride solforosa H 2 S - idrogeno solforato, CS 2 solfuro di carbonio Service Training 11. 2002 VK-36 Diapositiva 70
