HEMODYNAMIQUE INTRA CARDIAQUE le cycle cardiaque Pr Zakaria

HEMODYNAMIQUE INTRA CARDIAQUE : le cycle cardiaque Pr Zakaria Bazid

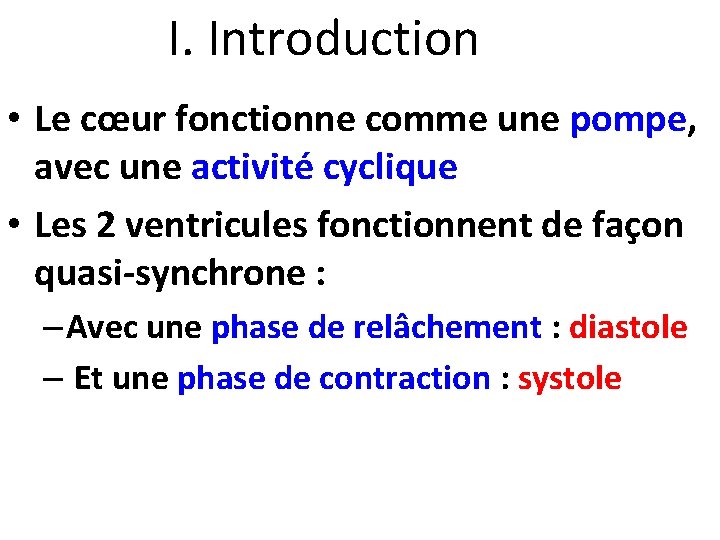

I. Introduction • Le cœur fonctionne comme une pompe, avec une activité cyclique • Les 2 ventricules fonctionnent de façon quasi-synchrone : – Avec une phase de relâchement : diastole – Et une phase de contraction : systole

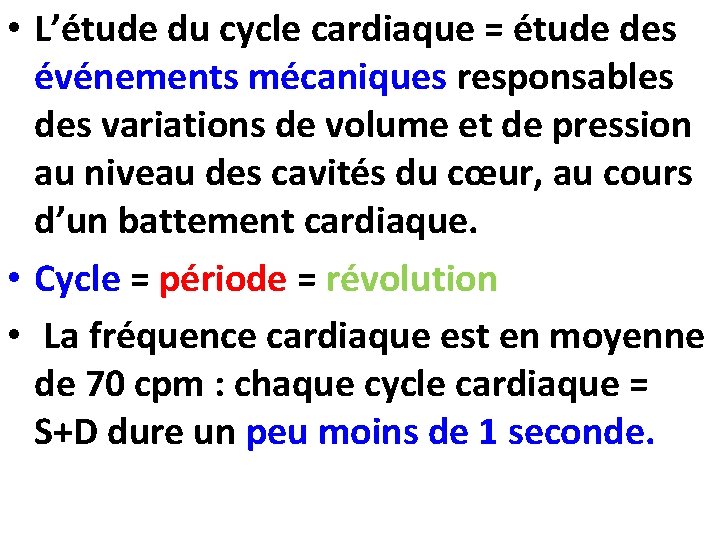

• L’étude du cycle cardiaque = étude des événements mécaniques responsables des variations de volume et de pression au niveau des cavités du cœur, au cours d’un battement cardiaque. • Cycle = période = révolution • La fréquence cardiaque est en moyenne de 70 cpm : chaque cycle cardiaque = S+D dure un peu moins de 1 seconde.

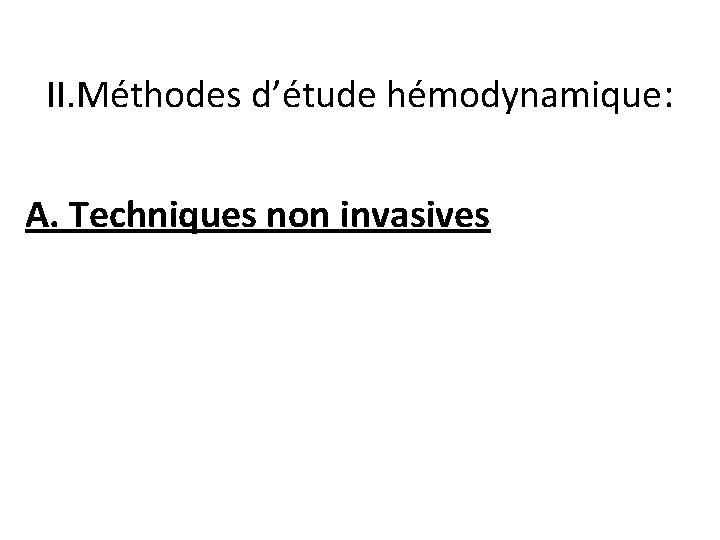

II. Méthodes d’étude hémodynamique: A. Techniques non invasives

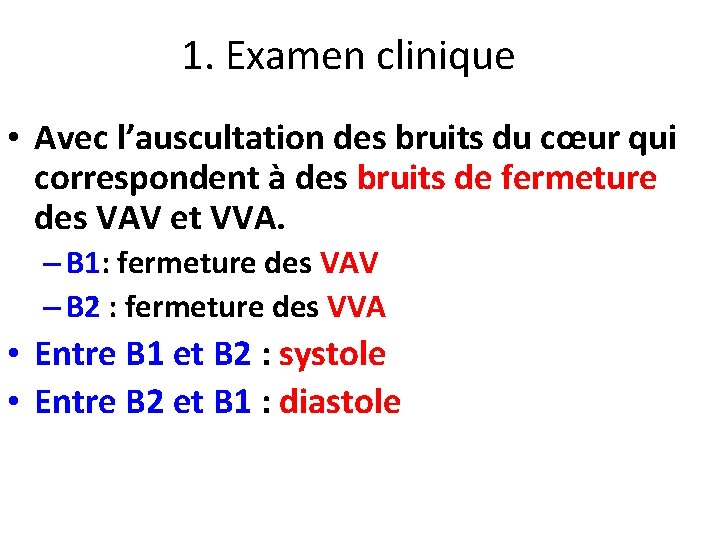

1. Examen clinique • Avec l’auscultation des bruits du cœur qui correspondent à des bruits de fermeture des VAV et VVA. – B 1: fermeture des VAV – B 2 : fermeture des VVA • Entre B 1 et B 2 : systole • Entre B 2 et B 1 : diastole

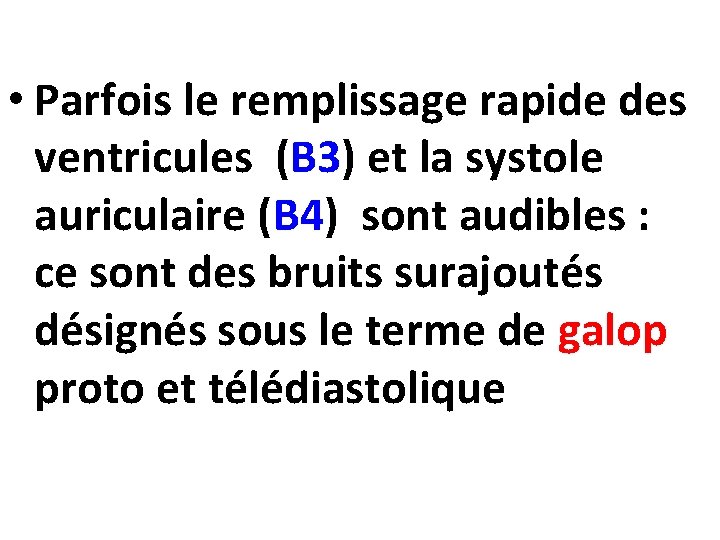

• Parfois le remplissage rapide des ventricules (B 3) et la systole auriculaire (B 4) sont audibles : ce sont des bruits surajoutés désignés sous le terme de galop proto et télédiastolique

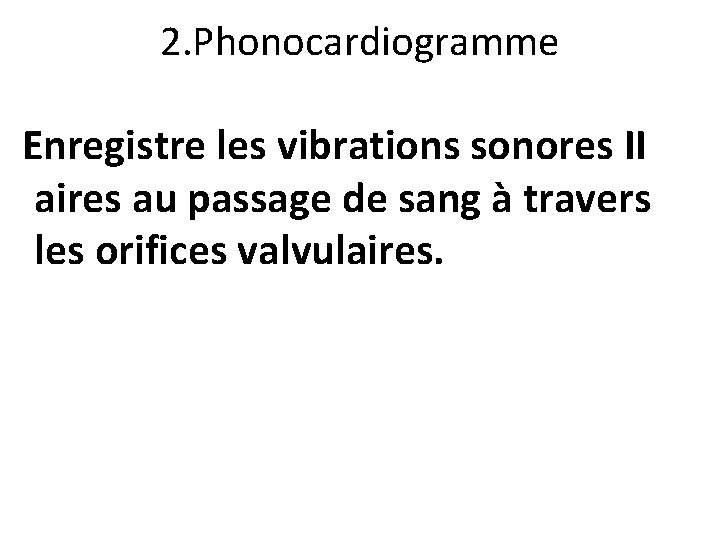

2. Phonocardiogramme Enregistre les vibrations sonores II aires au passage de sang à travers les orifices valvulaires.

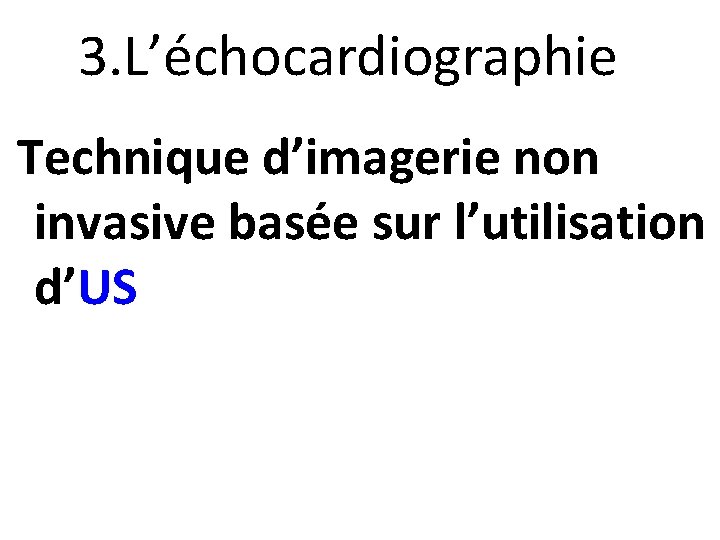

3. L’échocardiographie Technique d’imagerie non invasive basée sur l’utilisation d’US

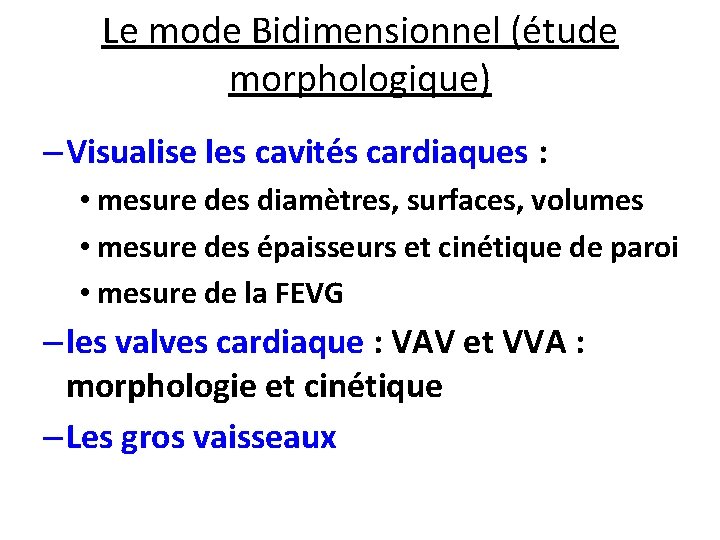

Le mode Bidimensionnel (étude morphologique) – Visualise les cavités cardiaques : • mesure des diamètres, surfaces, volumes • mesure des épaisseurs et cinétique de paroi • mesure de la FEVG – les valves cardiaque : VAV et VVA : morphologie et cinétique – Les gros vaisseaux

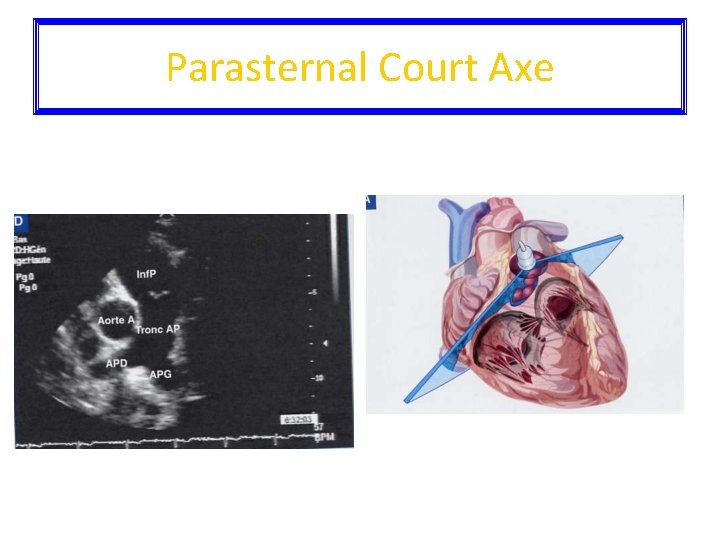

Parasternal Court Axe

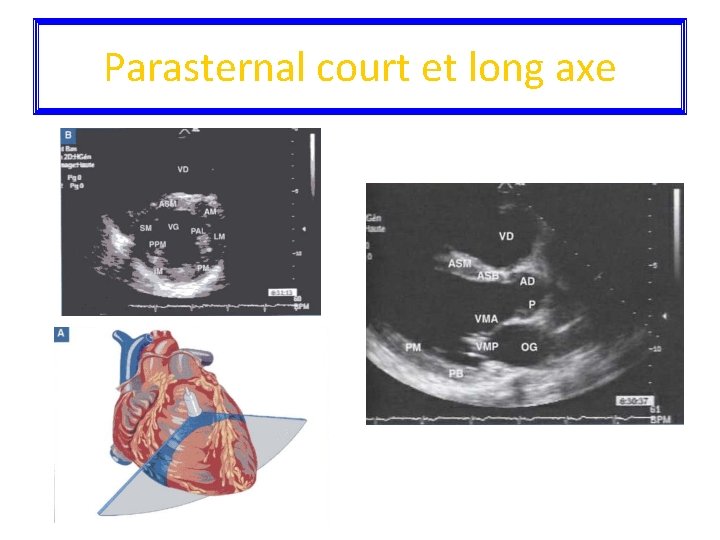

Parasternal court et long axe

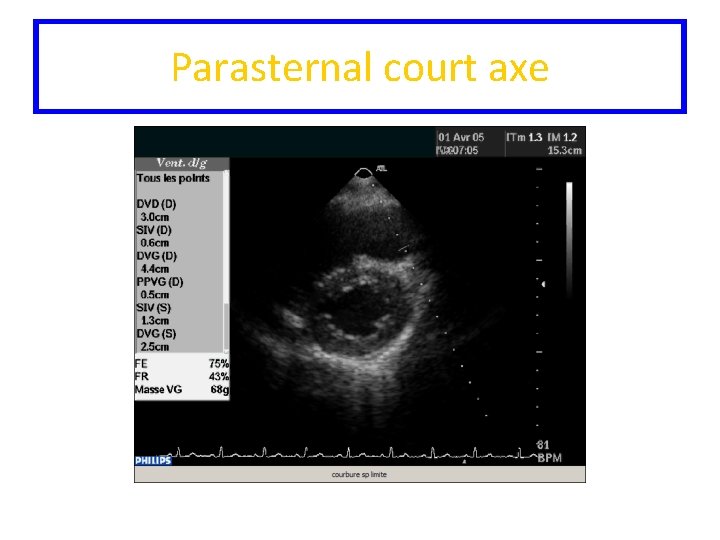

Parasternal court axe

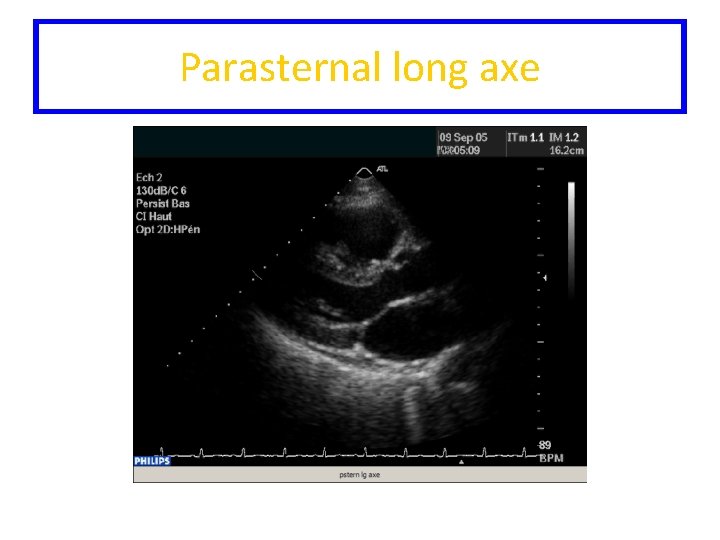

Parasternal long axe

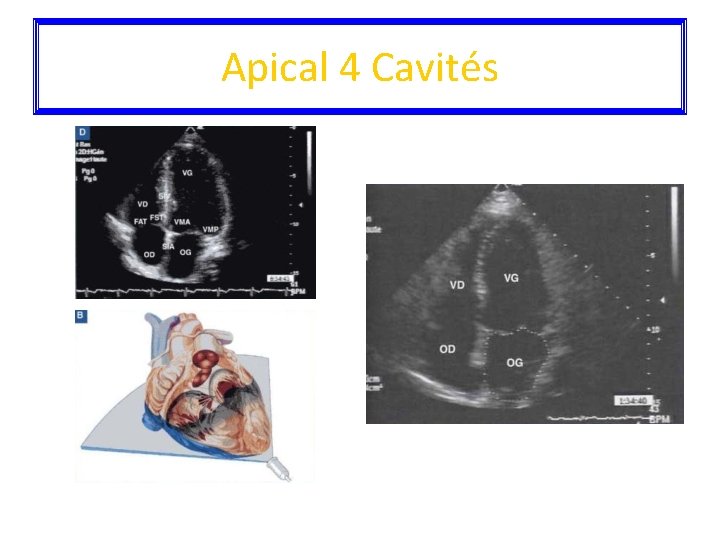

Apical 4 Cavités

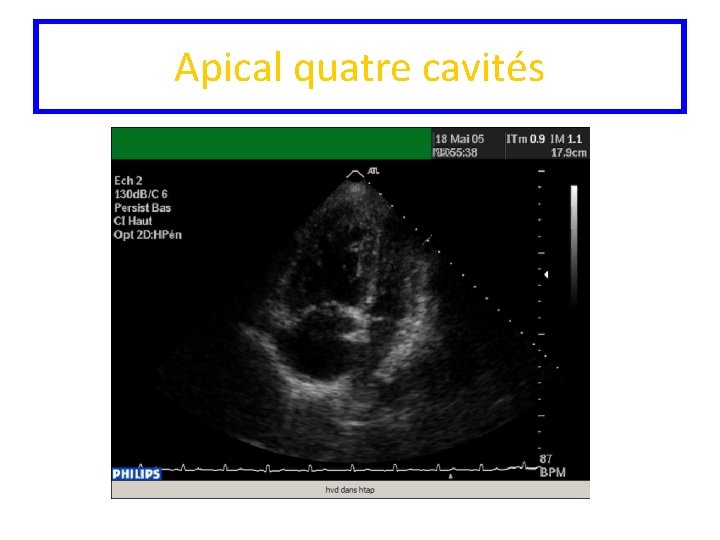

Apical quatre cavités

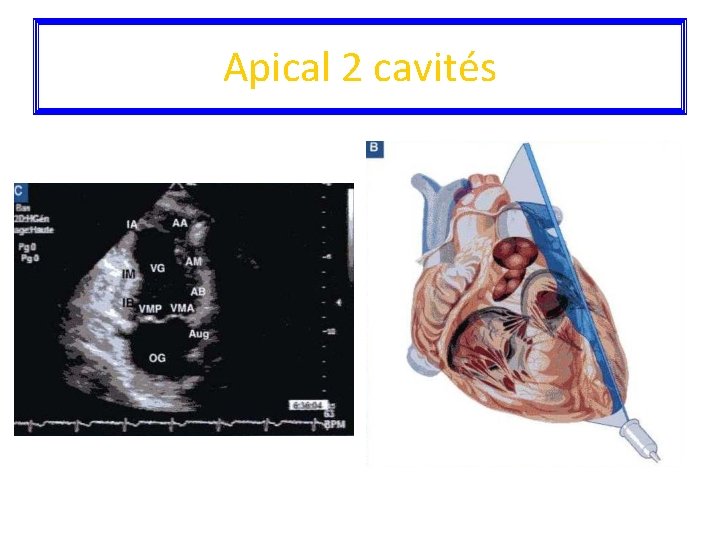

Apical 2 cavités

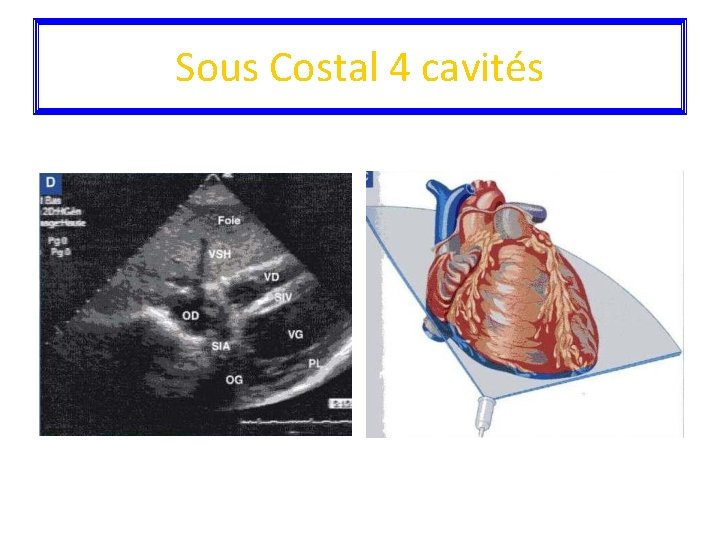

Sous Costal 4 cavités

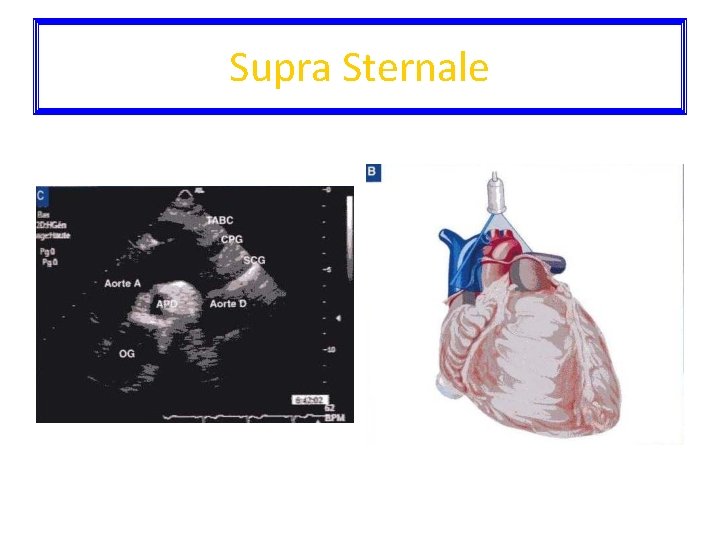

Supra Sternale

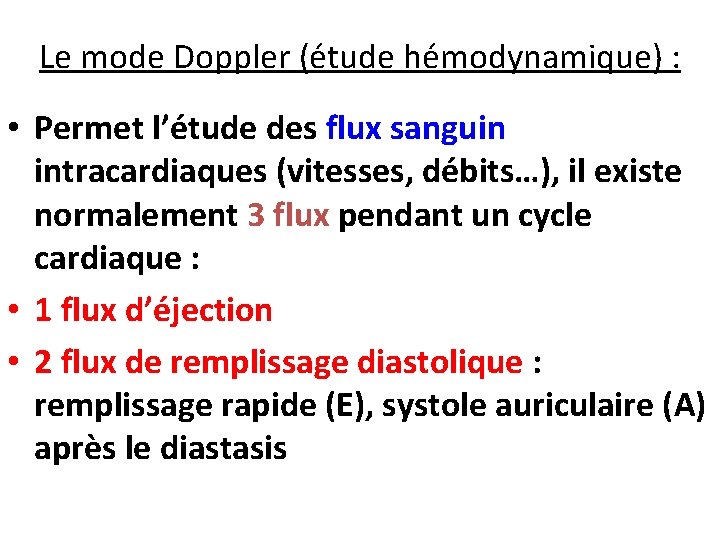

Le mode Doppler (étude hémodynamique) : • Permet l’étude des flux sanguin intracardiaques (vitesses, débits…), il existe normalement 3 flux pendant un cycle cardiaque : • 1 flux d’éjection • 2 flux de remplissage diastolique : remplissage rapide (E), systole auriculaire (A) après le diastasis

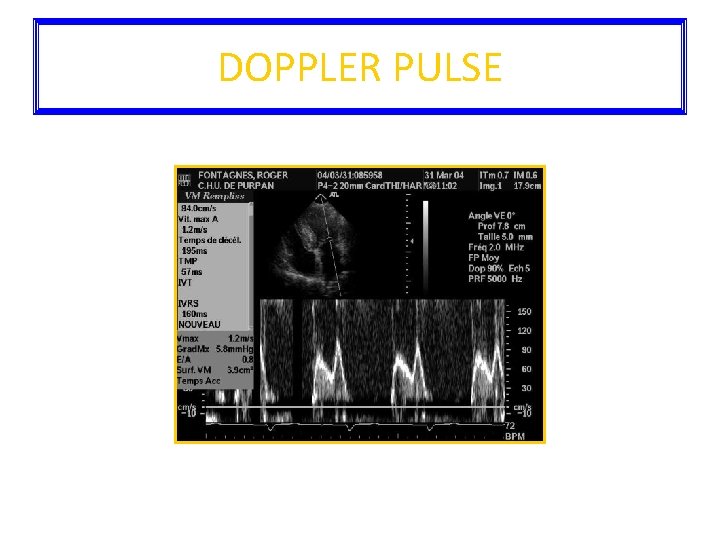

DOPPLER PULSE

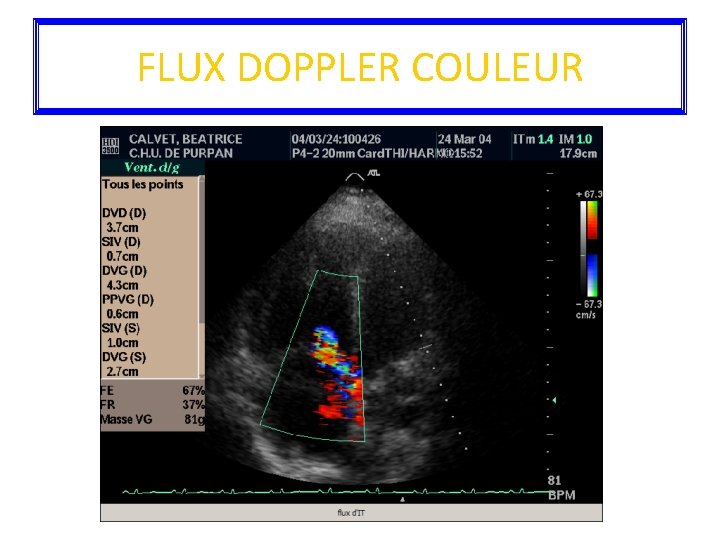

FLUX DOPPLER COULEUR

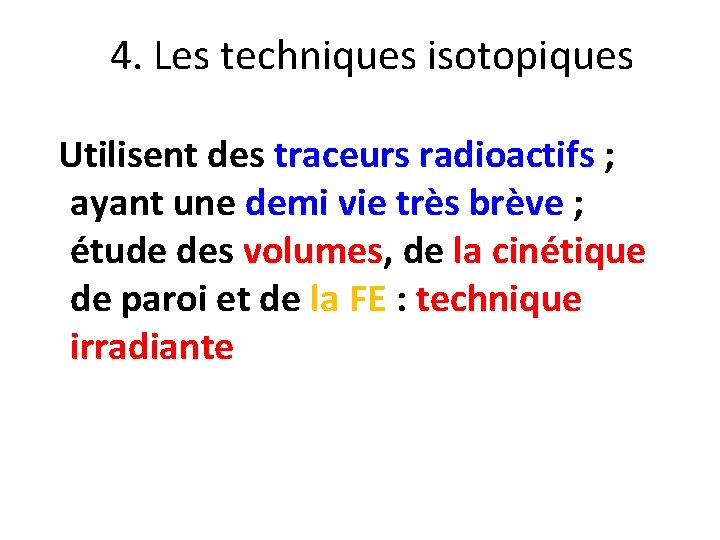

4. Les techniques isotopiques Utilisent des traceurs radioactifs ; ayant une demi vie très brève ; étude des volumes, de la cinétique de paroi et de la FE : technique irradiante

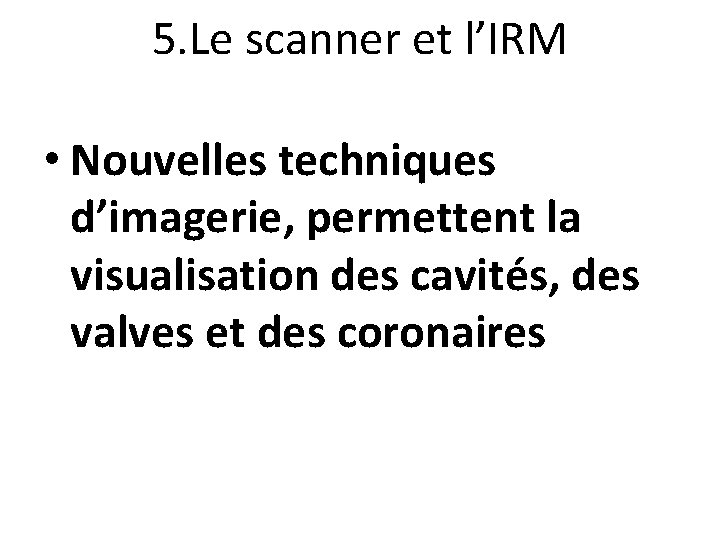

5. Le scanner et l’IRM • Nouvelles techniques d’imagerie, permettent la visualisation des cavités, des valves et des coronaires

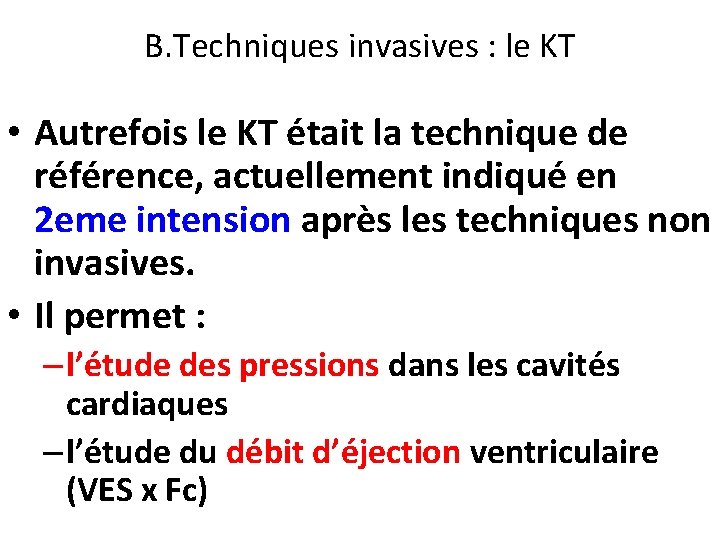

B. Techniques invasives : le KT • Autrefois le KT était la technique de référence, actuellement indiqué en 2 eme intension après les techniques non invasives. • Il permet : – l’étude des pressions dans les cavités cardiaques – l’étude du débit d’éjection ventriculaire (VES x Fc)

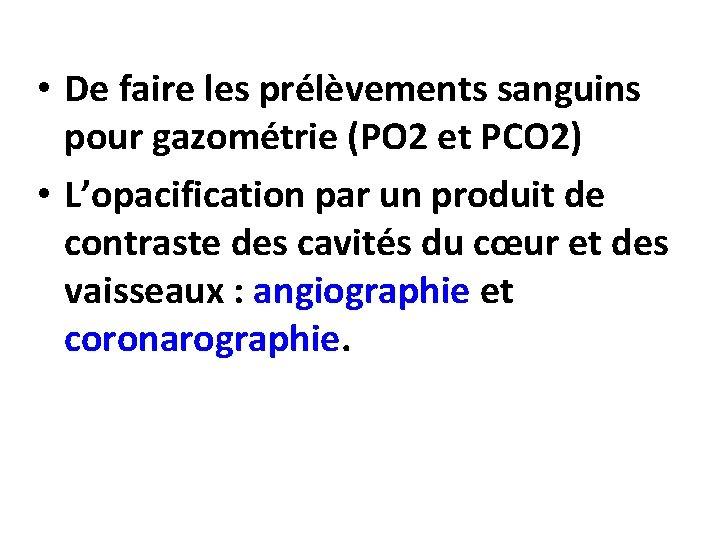

• De faire les prélèvements sanguins pour gazométrie (PO 2 et PCO 2) • L’opacification par un produit de contraste des cavités du cœur et des vaisseaux : angiographie et coronarographie.

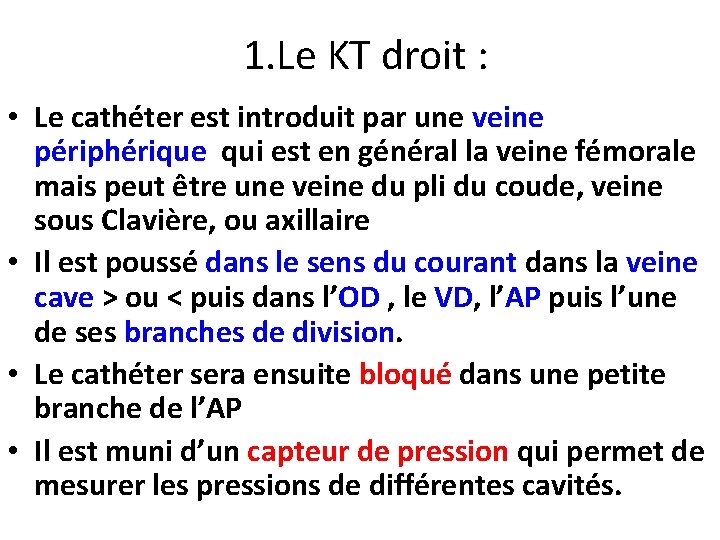

1. Le KT droit : • Le cathéter est introduit par une veine périphérique qui est en général la veine fémorale mais peut être une veine du pli du coude, veine sous Clavière, ou axillaire • Il est poussé dans le sens du courant dans la veine cave > ou < puis dans l’OD , le VD, l’AP puis l’une de ses branches de division. • Le cathéter sera ensuite bloqué dans une petite branche de l’AP • Il est muni d’un capteur de pression qui permet de mesurer les pressions de différentes cavités.

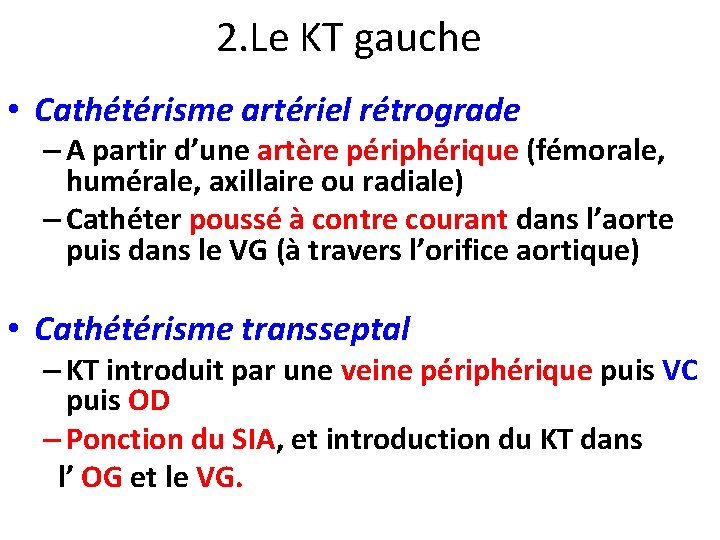

2. Le KT gauche • Cathétérisme artériel rétrograde – A partir d’une artère périphérique (fémorale, humérale, axillaire ou radiale) – Cathéter poussé à contre courant dans l’aorte puis dans le VG (à travers l’orifice aortique) • Cathétérisme transseptal – KT introduit par une veine périphérique puis VC puis OD – Ponction du SIA, et introduction du KT dans l’ OG et le VG.

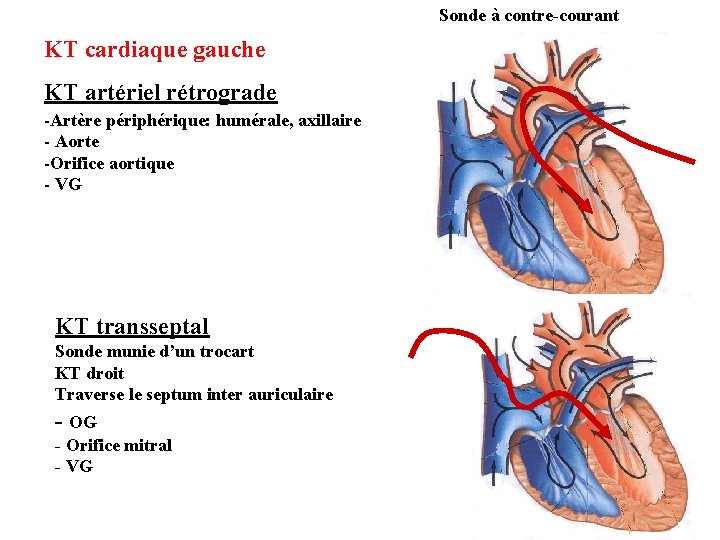

Sonde à contre-courant KT cardiaque gauche KT artériel rétrograde -Artère périphérique: humérale, axillaire - Aorte -Orifice aortique - VG KT transseptal Sonde munie d’un trocart KT droit Traverse le septum inter auriculaire - OG - Orifice mitral - VG

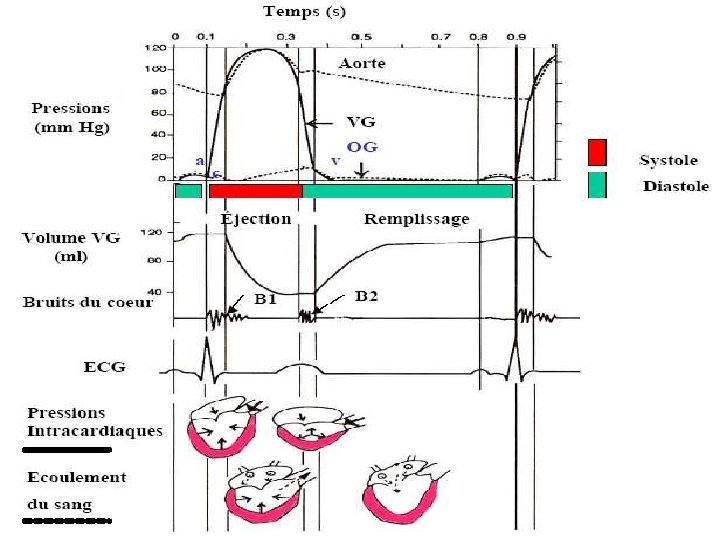

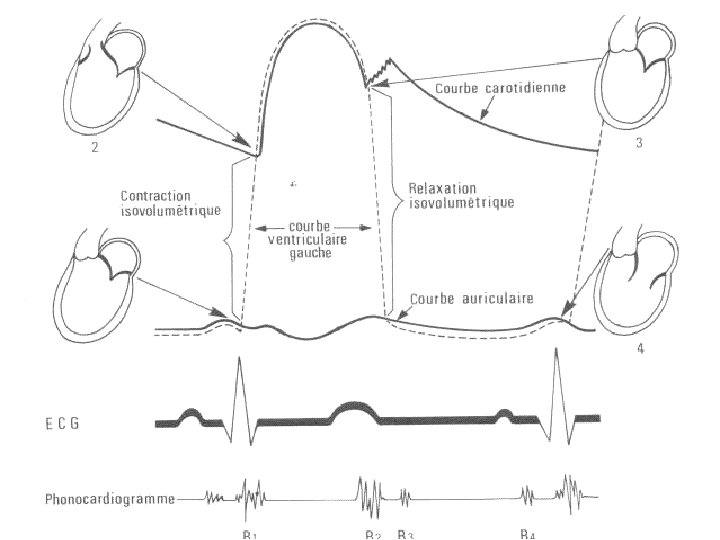

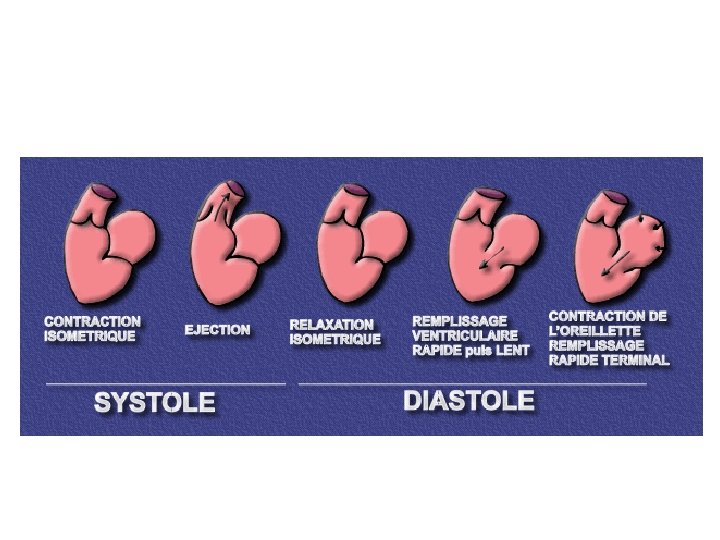

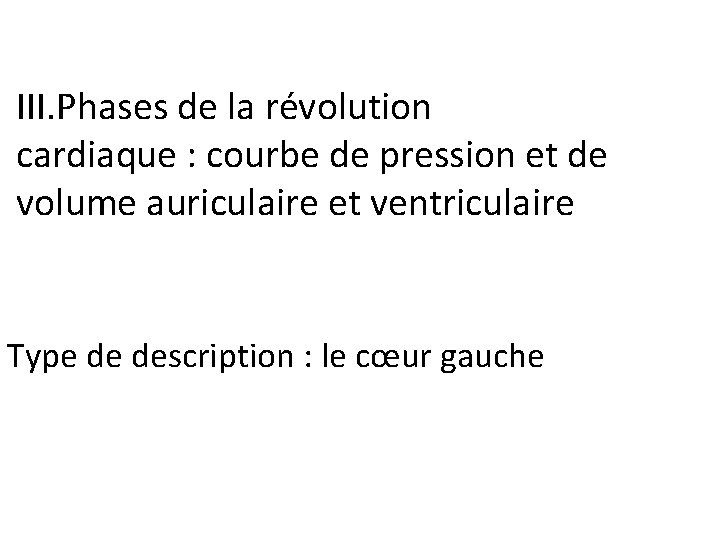

III. Phases de la révolution cardiaque : courbe de pression et de volume auriculaire et ventriculaire Type de description : le cœur gauche

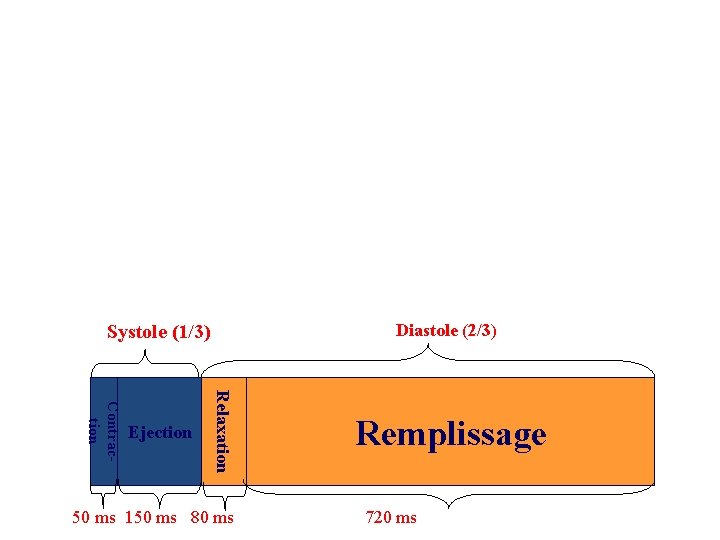

Diastole (2/3) Systole (1/3) Relaxation Contraction Ejection 50 ms 150 ms 80 ms Remplissage 720 ms

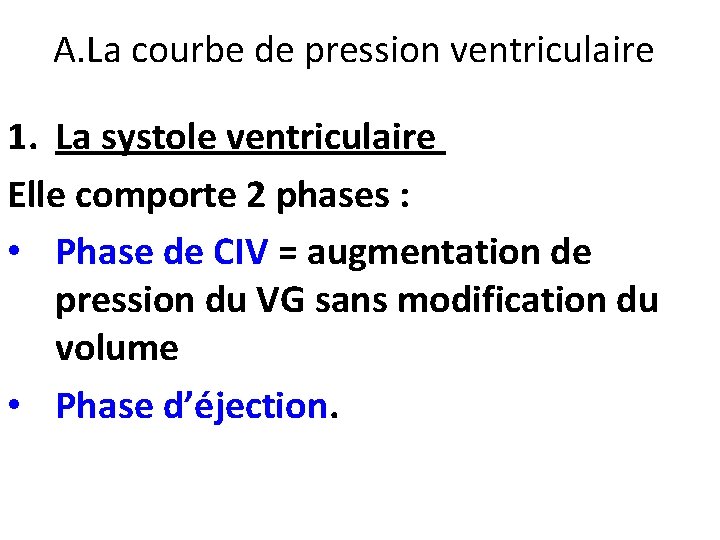

A. La courbe de pression ventriculaire 1. La systole ventriculaire Elle comporte 2 phases : • Phase de CIV = augmentation de pression du VG sans modification du volume • Phase d’éjection.

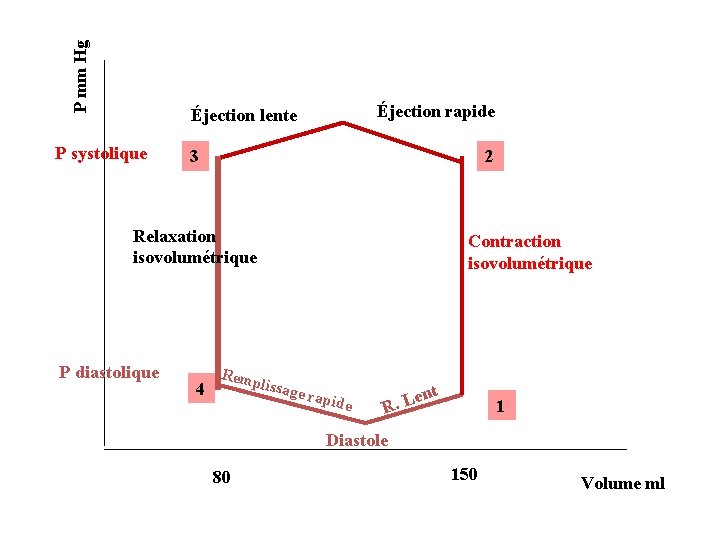

P mm Hg Éjection rapide Éjection lente P systolique 3 2 Relaxation isovolumétrique P diastolique 4 Remp Contraction isovolumétrique lissag e rap ide nt e R. L 1 Diastole 80 150 Volume ml

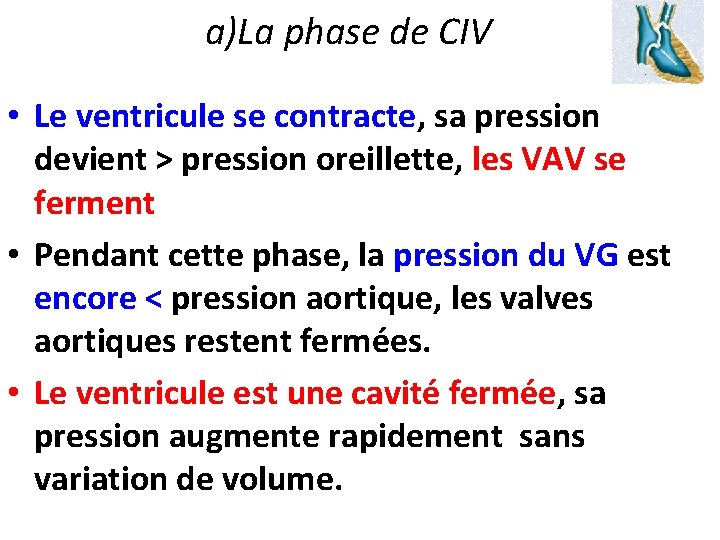

a)La phase de CIV • Le ventricule se contracte, sa pression devient > pression oreillette, les VAV se ferment • Pendant cette phase, la pression du VG est encore < pression aortique, les valves aortiques restent fermées. • Le ventricule est une cavité fermée, sa pression augmente rapidement sans variation de volume.

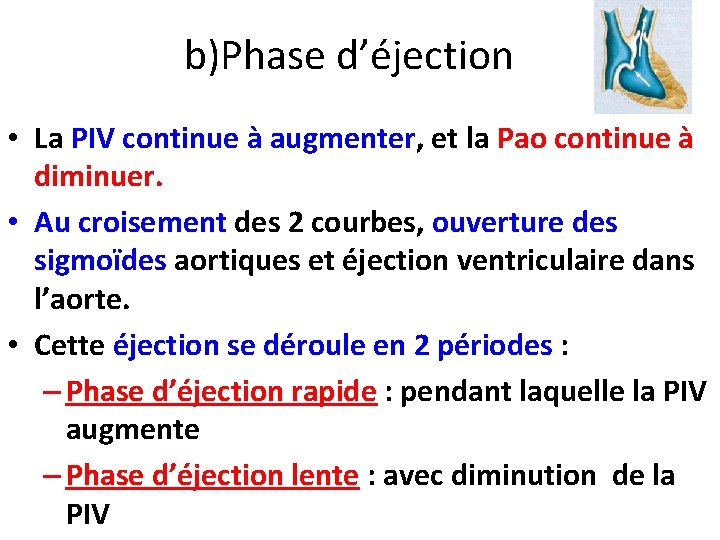

b)Phase d’éjection • La PIV continue à augmenter, et la Pao continue à diminuer. • Au croisement des 2 courbes, ouverture des sigmoïdes aortiques et éjection ventriculaire dans l’aorte. • Cette éjection se déroule en 2 périodes : – Phase d’éjection rapide : pendant laquelle la PIV augmente – Phase d’éjection lente : avec diminution de la PIV

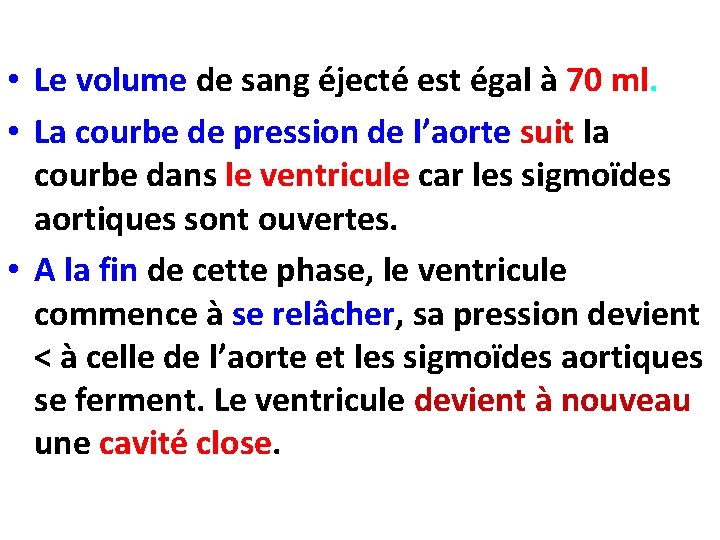

• Le volume de sang éjecté est égal à 70 ml. • La courbe de pression de l’aorte suit la courbe dans le ventricule car les sigmoïdes aortiques sont ouvertes. • A la fin de cette phase, le ventricule commence à se relâcher, sa pression devient < à celle de l’aorte et les sigmoïdes aortiques se ferment. Le ventricule devient à nouveau une cavité close.

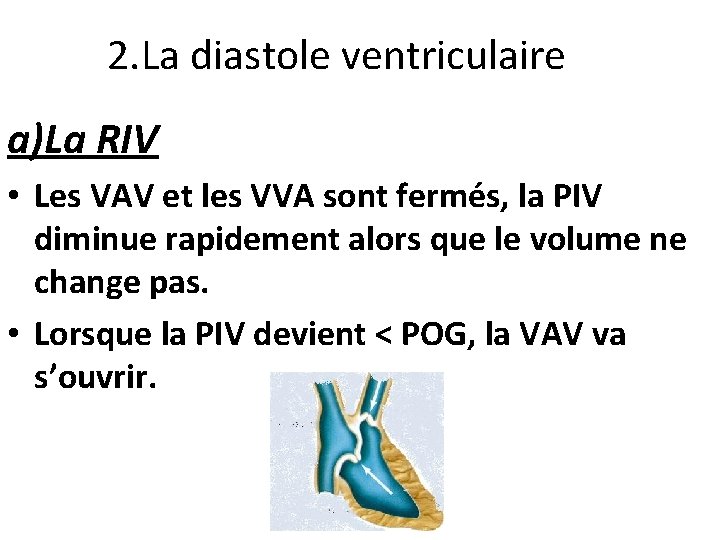

2. La diastole ventriculaire a)La RIV • Les VAV et les VVA sont fermés, la PIV diminue rapidement alors que le volume ne change pas. • Lorsque la PIV devient < POG, la VAV va s’ouvrir.

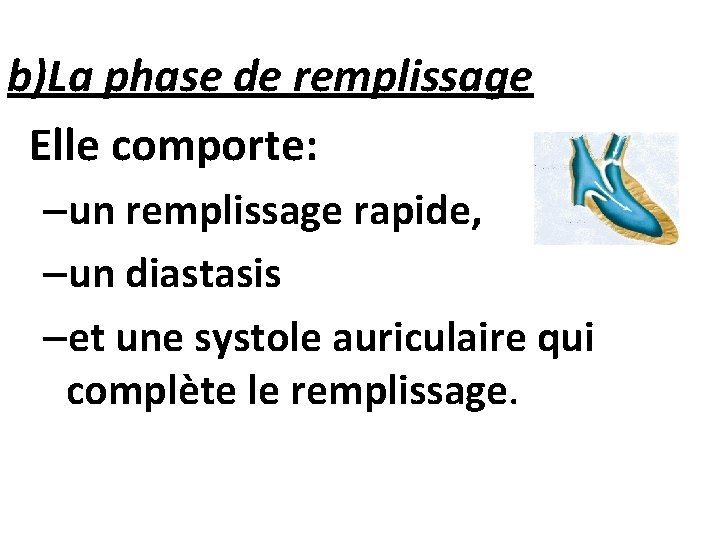

b)La phase de remplissage Elle comporte: –un remplissage rapide, –un diastasis –et une systole auriculaire qui complète le remplissage.

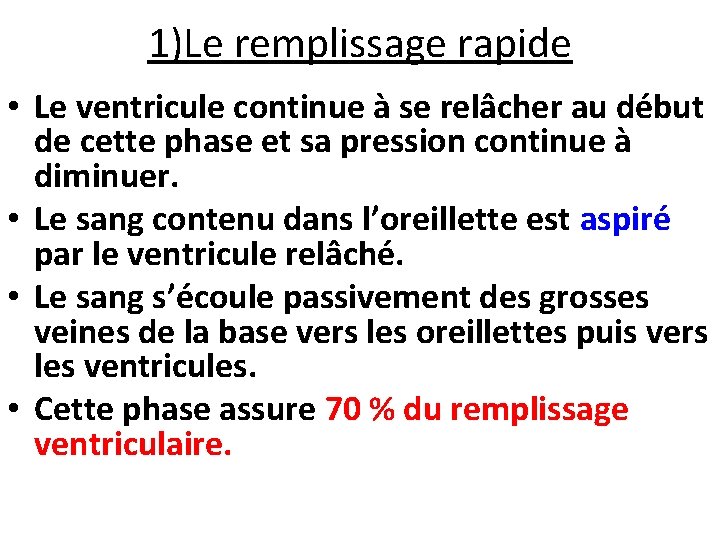

1)Le remplissage rapide • Le ventricule continue à se relâcher au début de cette phase et sa pression continue à diminuer. • Le sang contenu dans l’oreillette est aspiré par le ventricule relâché. • Le sang s’écoule passivement des grosses veines de la base vers les oreillettes puis vers les ventricules. • Cette phase assure 70 % du remplissage ventriculaire.

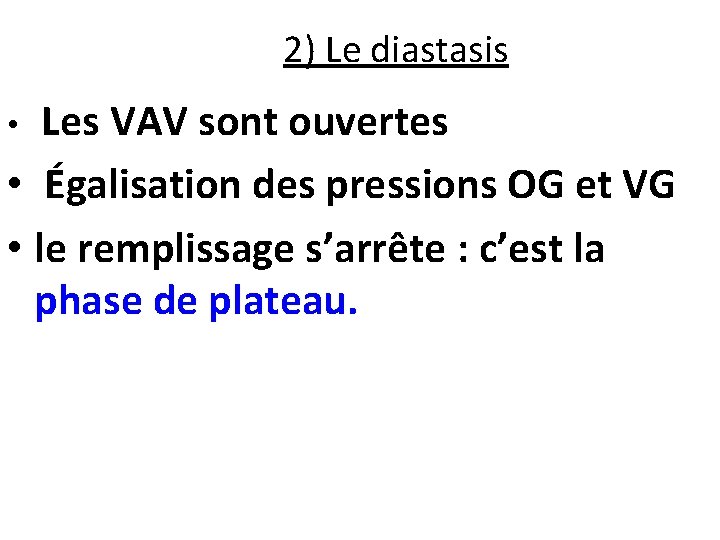

2) Le diastasis • Les VAV sont ouvertes • Égalisation des pressions OG et VG • le remplissage s’arrête : c’est la phase de plateau.

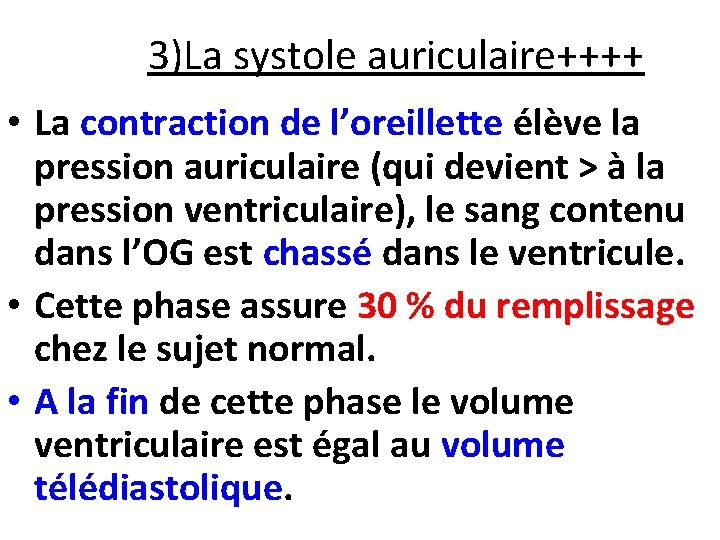

3)La systole auriculaire++++ • La contraction de l’oreillette élève la pression auriculaire (qui devient > à la pression ventriculaire), le sang contenu dans l’OG est chassé dans le ventricule. • Cette phase assure 30 % du remplissage chez le sujet normal. • A la fin de cette phase le volume ventriculaire est égal au volume télédiastolique.

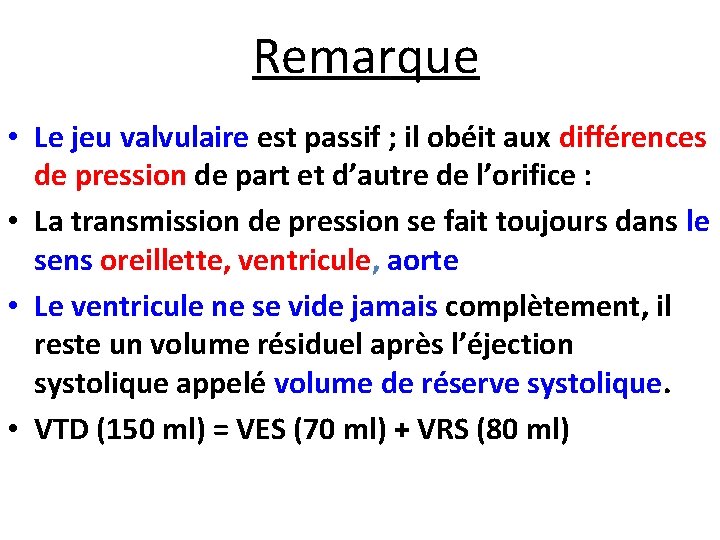

Remarque • Le jeu valvulaire est passif ; il obéit aux différences de pression de part et d’autre de l’orifice : • La transmission de pression se fait toujours dans le sens oreillette, ventricule, aorte • Le ventricule ne se vide jamais complètement, il reste un volume résiduel après l’éjection systolique appelé volume de réserve systolique. • VTD (150 ml) = VES (70 ml) + VRS (80 ml)

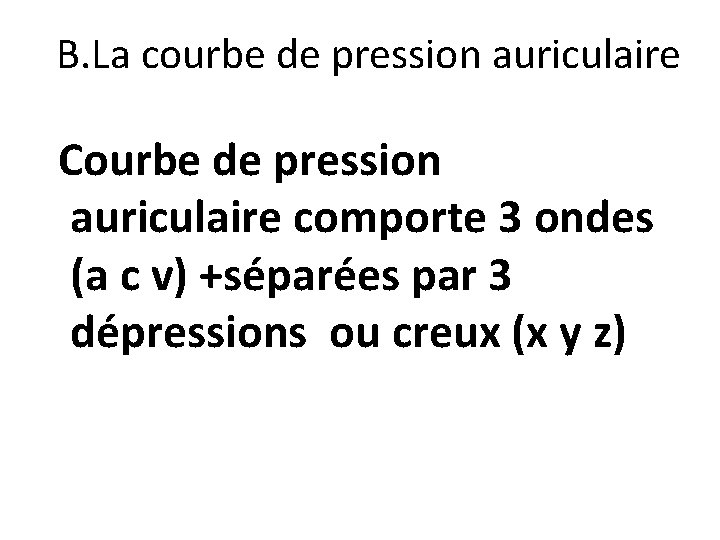

B. La courbe de pression auriculaire Courbe de pression auriculaire comporte 3 ondes (a c v) +séparées par 3 dépressions ou creux (x y z)

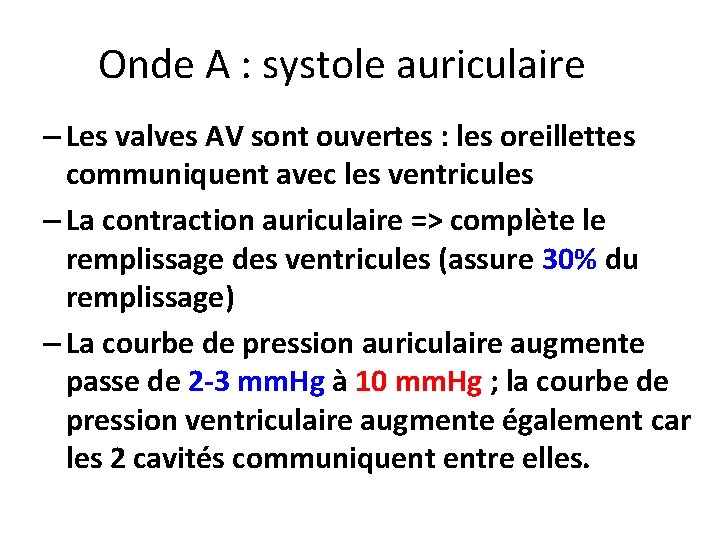

Onde A : systole auriculaire – Les valves AV sont ouvertes : les oreillettes communiquent avec les ventricules – La contraction auriculaire => complète le remplissage des ventricules (assure 30% du remplissage) – La courbe de pression auriculaire augmente passe de 2 -3 mm. Hg à 10 mm. Hg ; la courbe de pression ventriculaire augmente également car les 2 cavités communiquent entre elles.

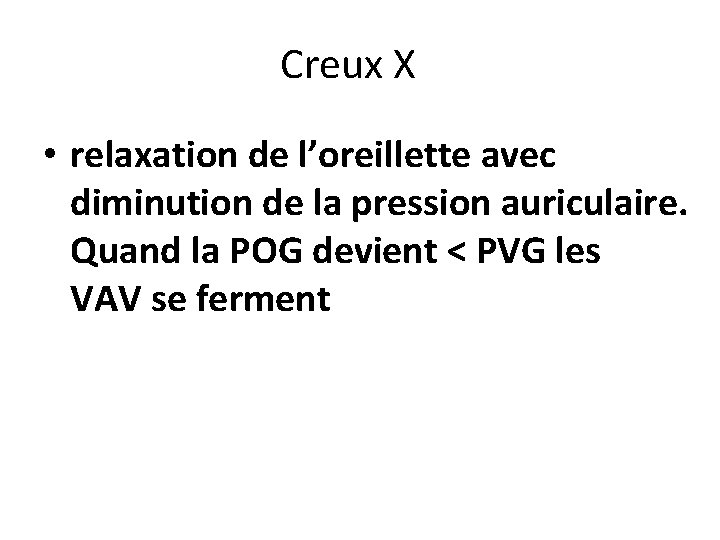

Creux X • relaxation de l’oreillette avec diminution de la pression auriculaire. Quand la POG devient < PVG les VAV se ferment

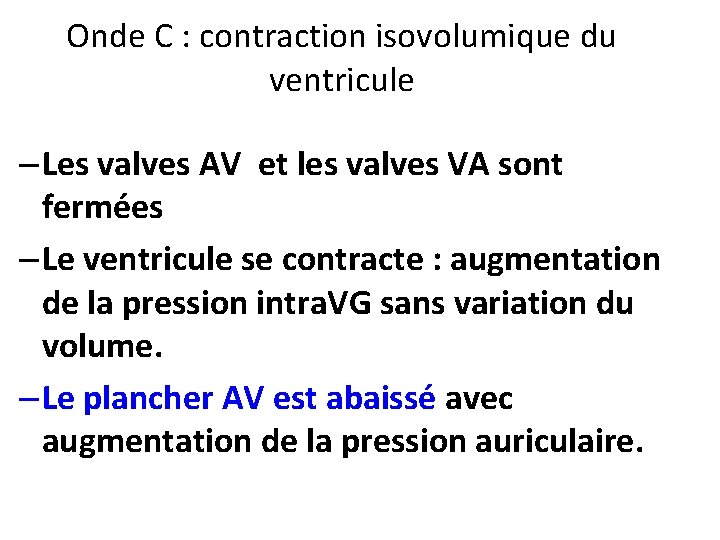

Onde C : contraction isovolumique du ventricule – Les valves AV et les valves VA sont fermées – Le ventricule se contracte : augmentation de la pression intra. VG sans variation du volume. – Le plancher AV est abaissé avec augmentation de la pression auriculaire.

Creux y : éjection ventriculaire – Les Valves sigmoïdes s’ouvrent, le sang est éjecté dans l’aorte d’abord rapidement, puis plus lentement – La pression intra. VG augmente, elle passe par un pic puis diminue. – Le plancher AV se déplace vers la pointe du VG ; la pression OG diminue.

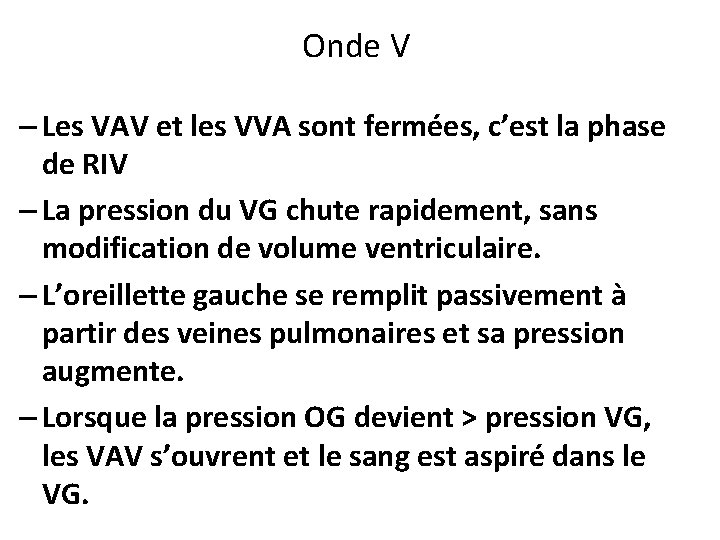

Onde V – Les VAV et les VVA sont fermées, c’est la phase de RIV – La pression du VG chute rapidement, sans modification de volume ventriculaire. – L’oreillette gauche se remplit passivement à partir des veines pulmonaires et sa pression augmente. – Lorsque la pression OG devient > pression VG, les VAV s’ouvrent et le sang est aspiré dans le VG.

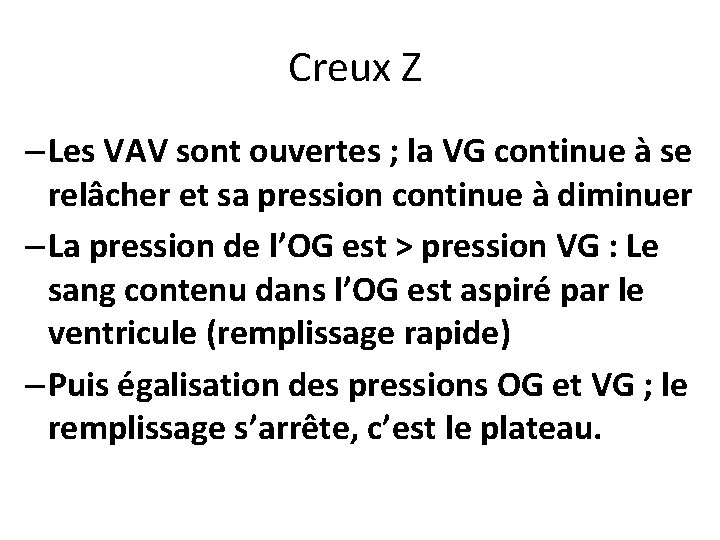

Creux Z – Les VAV sont ouvertes ; la VG continue à se relâcher et sa pression continue à diminuer – La pression de l’OG est > pression VG : Le sang contenu dans l’OG est aspiré par le ventricule (remplissage rapide) – Puis égalisation des pressions OG et VG ; le remplissage s’arrête, c’est le plateau.

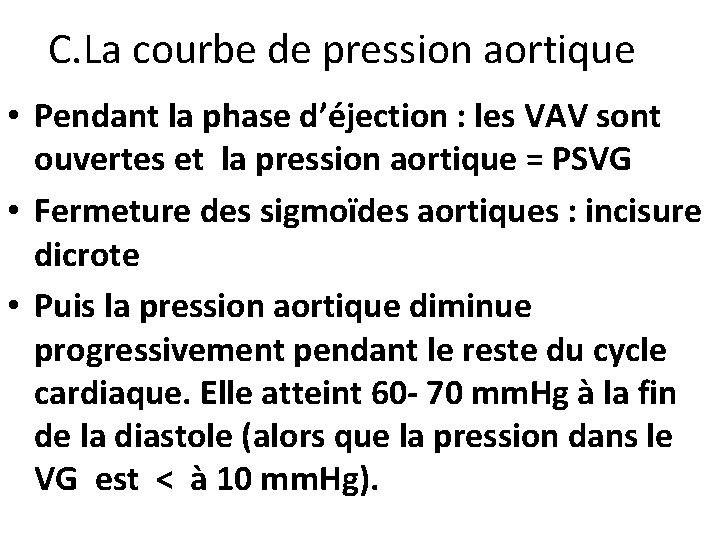

C. La courbe de pression aortique • Pendant la phase d’éjection : les VAV sont ouvertes et la pression aortique = PSVG • Fermeture des sigmoïdes aortiques : incisure dicrote • Puis la pression aortique diminue progressivement pendant le reste du cycle cardiaque. Elle atteint 60 - 70 mm. Hg à la fin de la diastole (alors que la pression dans le VG est < à 10 mm. Hg).

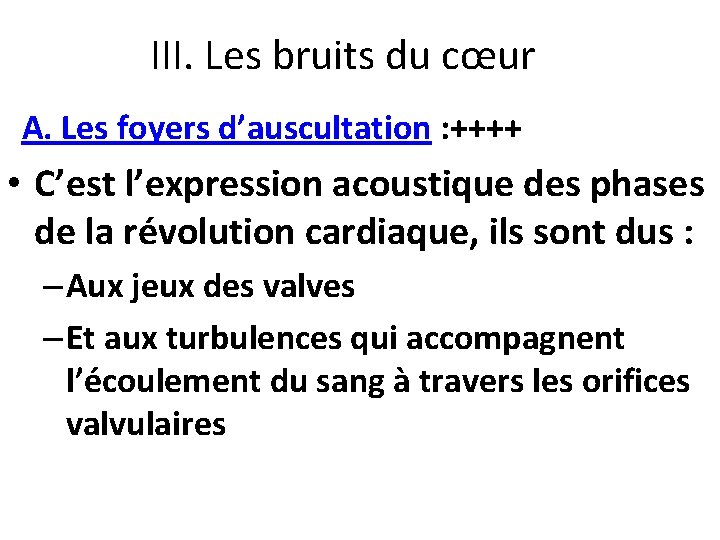

III. Les bruits du cœur A. Les foyers d’auscultation : ++++ • C’est l’expression acoustique des phases de la révolution cardiaque, ils sont dus : – Aux jeux des valves – Et aux turbulences qui accompagnent l’écoulement du sang à travers les orifices valvulaires

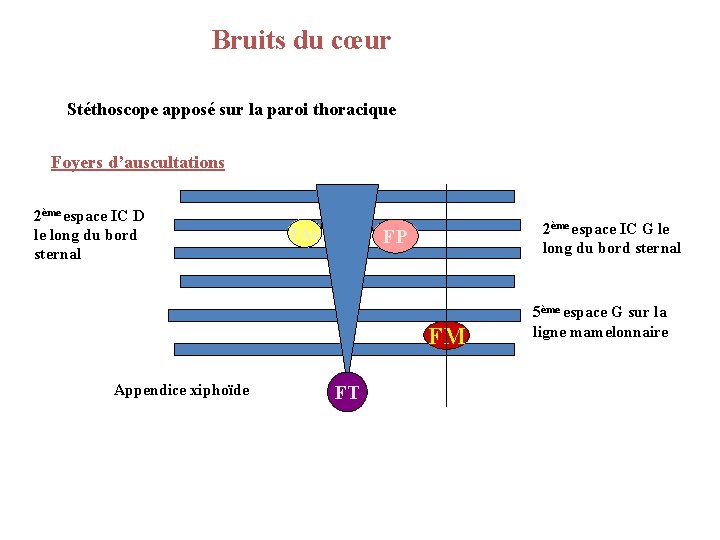

Bruits du cœur Stéthoscope apposé sur la paroi thoracique Foyers d’auscultations 2ème espace IC D le long du bord sternal FAo 2ème espace IC G le long du bord sternal FP FM Appendice xiphoïde FT 5ème espace G sur la ligne mamelonnaire

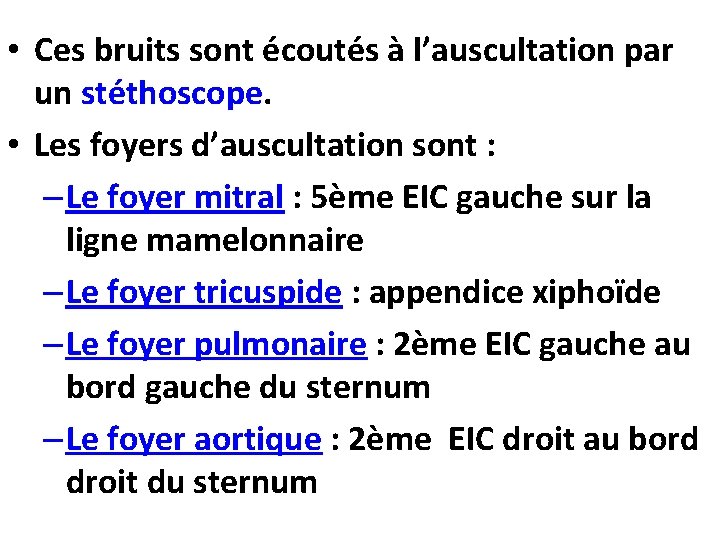

• Ces bruits sont écoutés à l’auscultation par un stéthoscope. • Les foyers d’auscultation sont : – Le foyer mitral : 5ème EIC gauche sur la ligne mamelonnaire – Le foyer tricuspide : appendice xiphoïde – Le foyer pulmonaire : 2ème EIC gauche au bord gauche du sternum – Le foyer aortique : 2ème EIC droit au bord droit du sternum

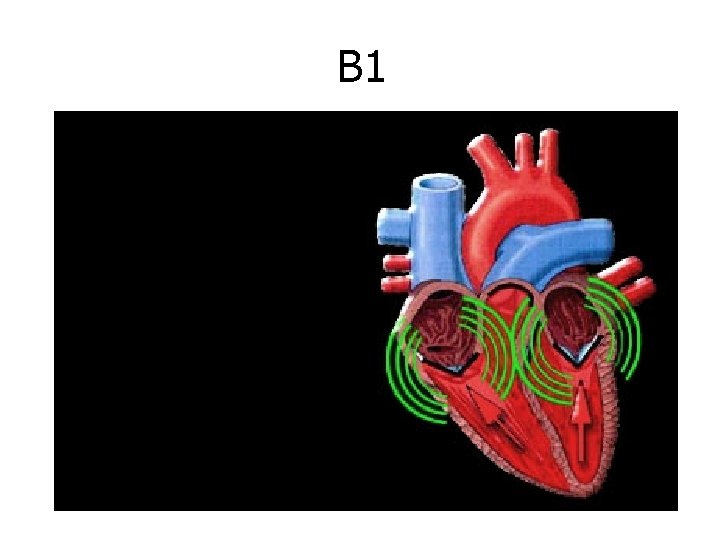

B 1

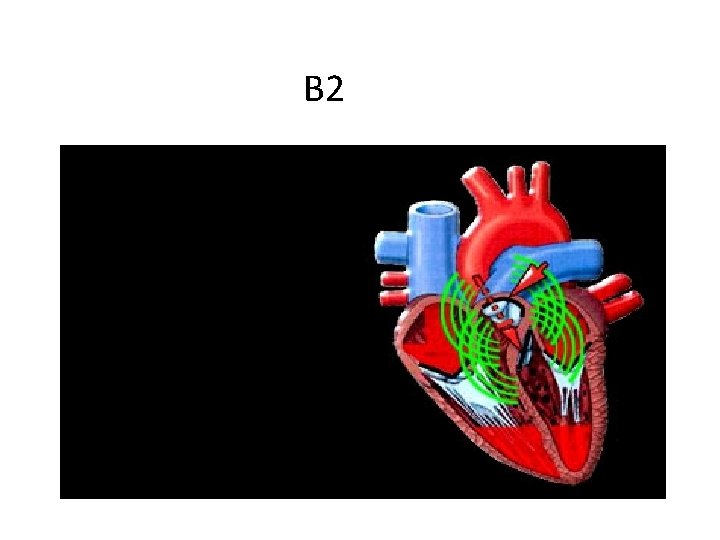

B 2

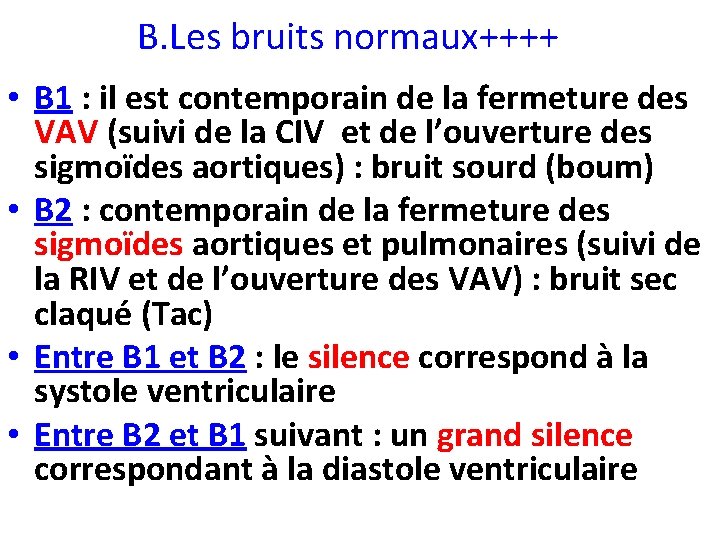

B. Les bruits normaux++++ • B 1 : il est contemporain de la fermeture des VAV (suivi de la CIV et de l’ouverture des sigmoïdes aortiques) : bruit sourd (boum) • B 2 : contemporain de la fermeture des sigmoïdes aortiques et pulmonaires (suivi de la RIV et de l’ouverture des VAV) : bruit sec claqué (Tac) • Entre B 1 et B 2 : le silence correspond à la systole ventriculaire • Entre B 2 et B 1 suivant : un grand silence correspondant à la diastole ventriculaire

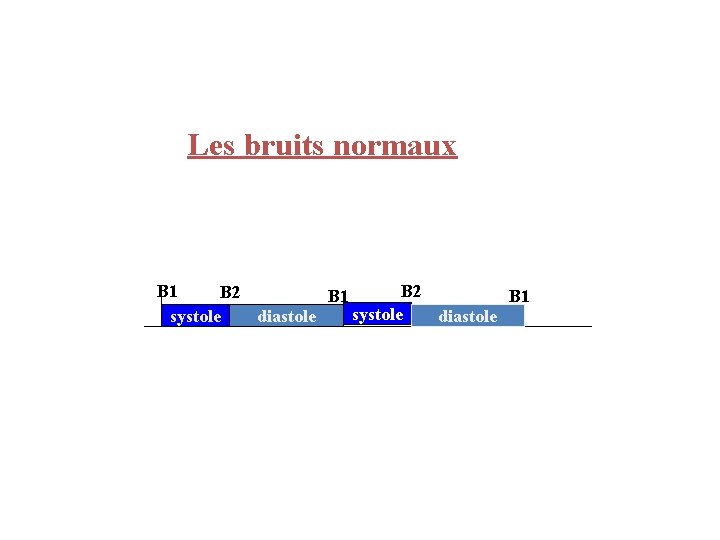

Les bruits normaux B 1 B 2 B 1 systole diastole

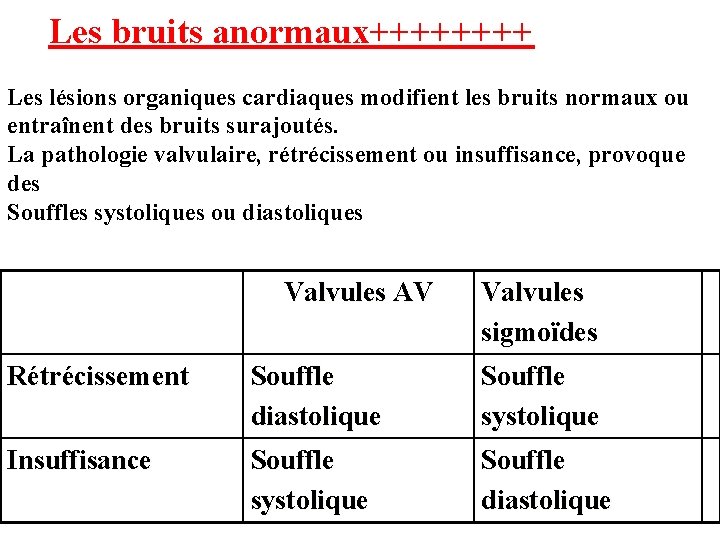

Les bruits anormaux++++ Les lésions organiques cardiaques modifient les bruits normaux ou entraînent des bruits surajoutés. La pathologie valvulaire, rétrécissement ou insuffisance, provoque des Souffles systoliques ou diastoliques Valvules AV Valvules sigmoïdes Rétrécissement Souffle diastolique Souffle systolique Insuffisance Souffle systolique Souffle diastolique
