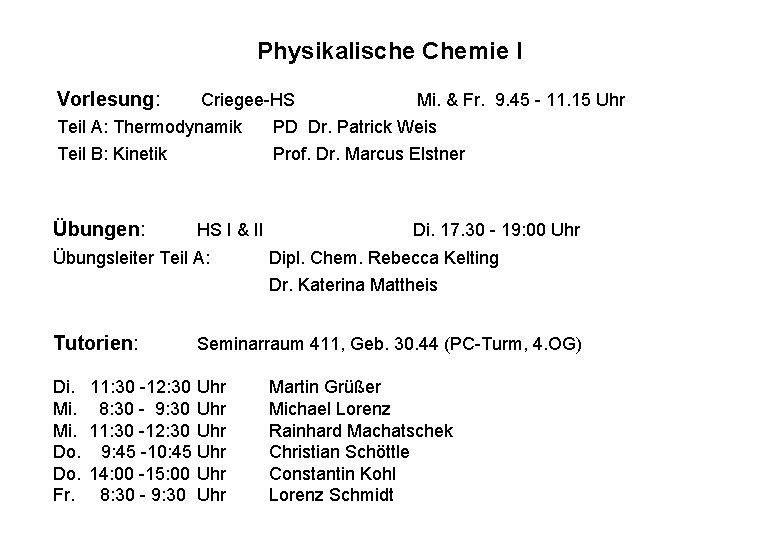

Physikalische Chemie I Vorlesung: Criegee-HS Teil A: Thermodynamik Teil B: Kinetik Übungen: HS I & II Übungsleiter Teil A: Tutorien: Mi. & Fr. 9. 45 - 11. 15 Uhr PD Dr. Patrick Weis Prof. Dr. Marcus Elstner Di. 17. 30 - 19: 00 Uhr Dipl. Chem. Rebecca Kelting Dr. Katerina Mattheis Seminarraum 411, Geb. 30. 44 (PC-Turm, 4. OG) Di. 11: 30 -12: 30 Uhr Mi. 8: 30 - 9: 30 Uhr Mi. 11: 30 -12: 30 Uhr Do. 9: 45 -10: 45 Uhr Do. 14: 00 -15: 00 Uhr Fr. 8: 30 - 9: 30 Uhr Martin Grüßer Michael Lorenz Rainhard Machatschek Christian Schöttle Constantin Kohl Lorenz Schmidt

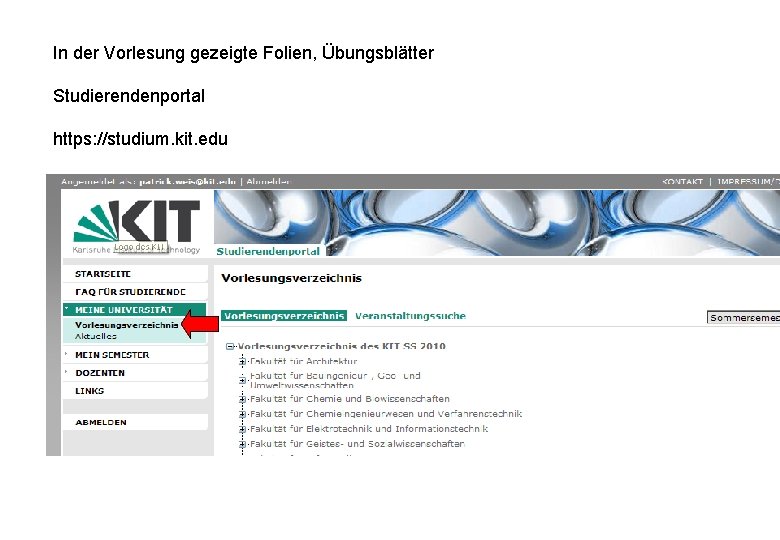

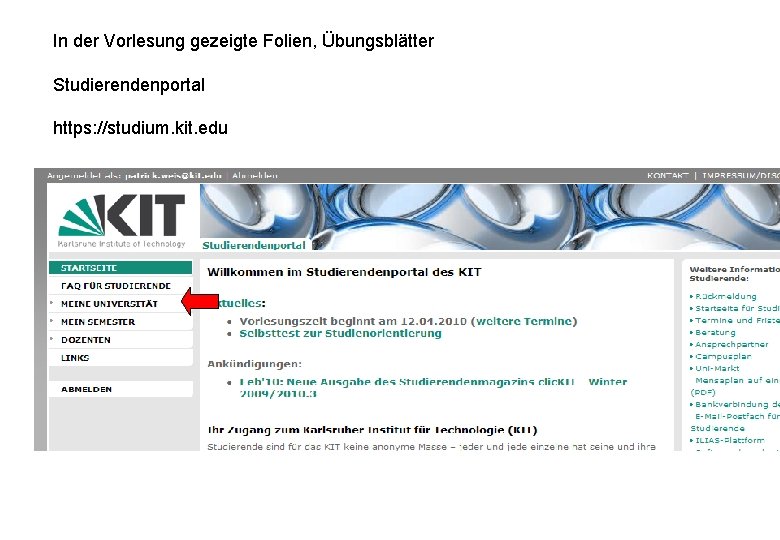

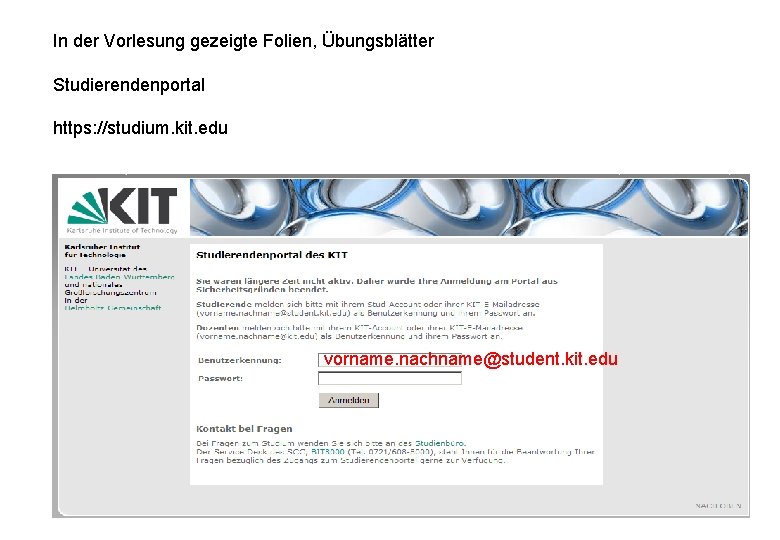

In der Vorlesung gezeigte Folien, Übungsblätter Studierendenportal https: //studium. kit. edu vorname. nachname@student. kit. edu
In der Vorlesung gezeigte Folien, Übungsblätter Studierendenportal https: //studium. kit. edu
In der Vorlesung gezeigte Folien, Übungsblätter Studierendenportal https: //studium. kit. edu

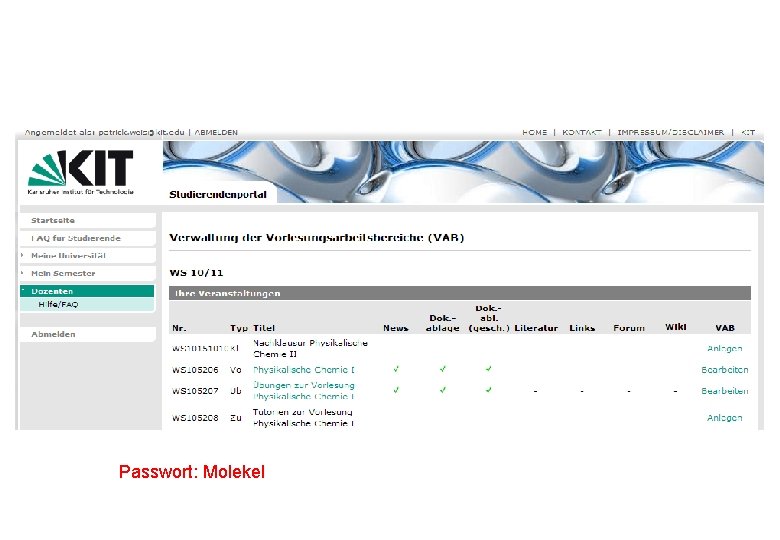

Passwort: Molekel

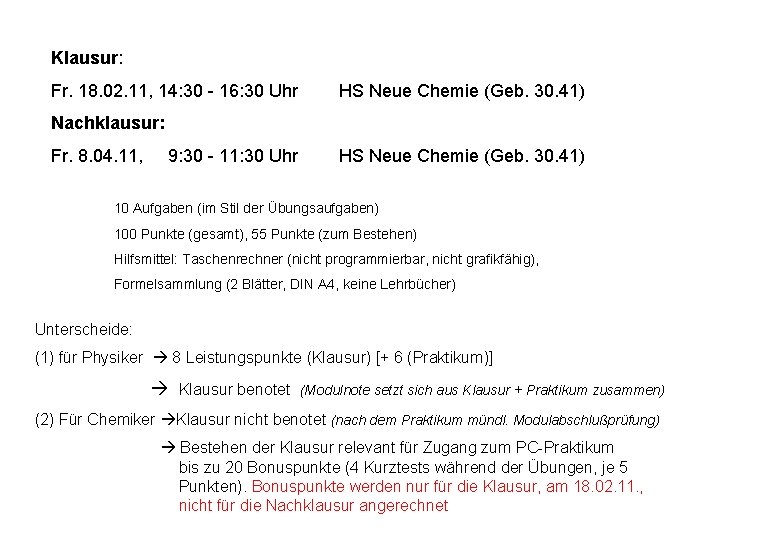

Klausur: Fr. 18. 02. 11, 14: 30 - 16: 30 Uhr HS Neue Chemie (Geb. 30. 41) Nachklausur: Fr. 8. 04. 11, 9: 30 - 11: 30 Uhr HS Neue Chemie (Geb. 30. 41) 10 Aufgaben (im Stil der Übungsaufgaben) 100 Punkte (gesamt), 55 Punkte (zum Bestehen) Hilfsmittel: Taschenrechner (nicht programmierbar, nicht grafikfähig), Formelsammlung (2 Blätter, DIN A 4, keine Lehrbücher) Unterscheide: (1) für Physiker 8 Leistungspunkte (Klausur) [+ 6 (Praktikum)] Klausur benotet (Modulnote setzt sich aus Klausur + Praktikum zusammen) (2) Für Chemiker Klausur nicht benotet (nach dem Praktikum mündl. Modulabschlußprüfung) Bestehen der Klausur relevant für Zugang zum PC-Praktikum bis zu 20 Bonuspunkte (4 Kurztests während der Übungen, je 5 Punkten). Bonuspunkte werden nur für die Klausur, am 18. 02. 11. , nicht für die Nachklausur angerechnet

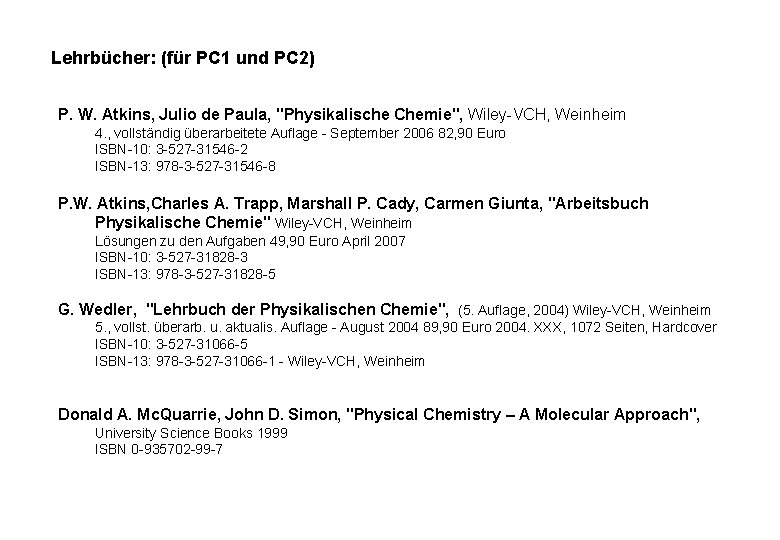

Lehrbücher: (für PC 1 und PC 2) P. W. Atkins, Julio de Paula, "Physikalische Chemie", Wiley-VCH, Weinheim 4. , vollständig überarbeitete Auflage - September 2006 82, 90 Euro ISBN-10: 3 -527 -31546 -2 ISBN-13: 978 -3 -527 -31546 -8 P. W. Atkins, Charles A. Trapp, Marshall P. Cady, Carmen Giunta, "Arbeitsbuch Physikalische Chemie" Wiley-VCH, Weinheim Lösungen zu den Aufgaben 49, 90 Euro April 2007 ISBN-10: 3 -527 -31828 -3 ISBN-13: 978 -3 -527 -31828 -5 G. Wedler, "Lehrbuch der Physikalischen Chemie", (5. Auflage, 2004) Wiley-VCH, Weinheim 5. , vollst. überarb. u. aktualis. Auflage - August 2004 89, 90 Euro 2004. XXX, 1072 Seiten, Hardcover ISBN-10: 3 -527 -31066 -5 ISBN-13: 978 -3 -527 -31066 -1 - Wiley-VCH, Weinheim Donald A. Mc. Quarrie, John D. Simon, "Physical Chemistry – A Molecular Approach", University Science Books 1999 ISBN 0 -935702 -99 -7
1. EINFÜHRUNG: PHYSIKALISCHE CHEMIE

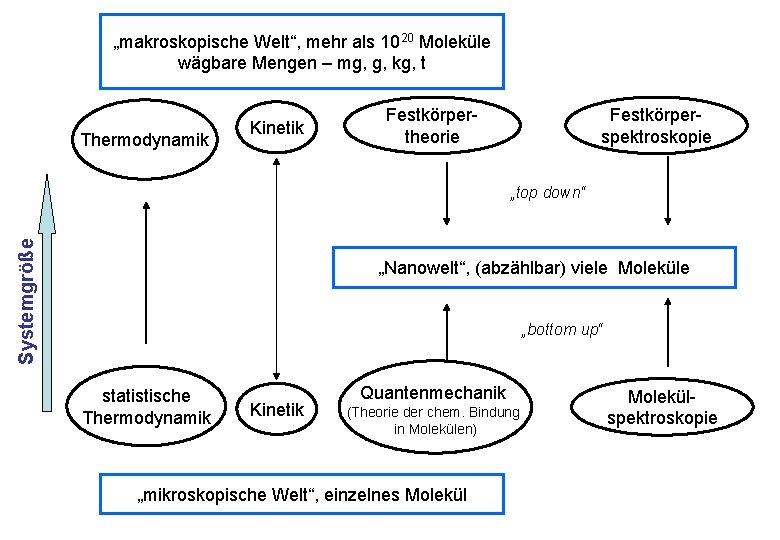

„makroskopische Welt“, mehr als 1020 Moleküle wägbare Mengen – mg, g, kg, t Thermodynamik Kinetik Festkörpertheorie Festkörperspektroskopie Systemgröße „top down“ „Nanowelt“, (abzählbar) viele Moleküle „bottom up“ statistische Thermodynamik Kinetik Quantenmechanik (Theorie der chem. Bindung in Molekülen) „mikroskopische Welt“, einzelnes Molekülspektroskopie

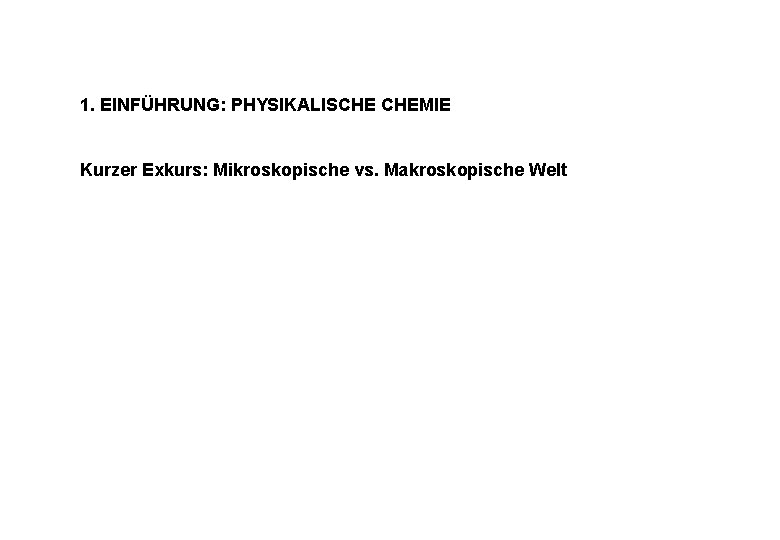

1. EINFÜHRUNG: PHYSIKALISCHE CHEMIE Kurzer Exkurs: Mikroskopische vs. Makroskopische Welt

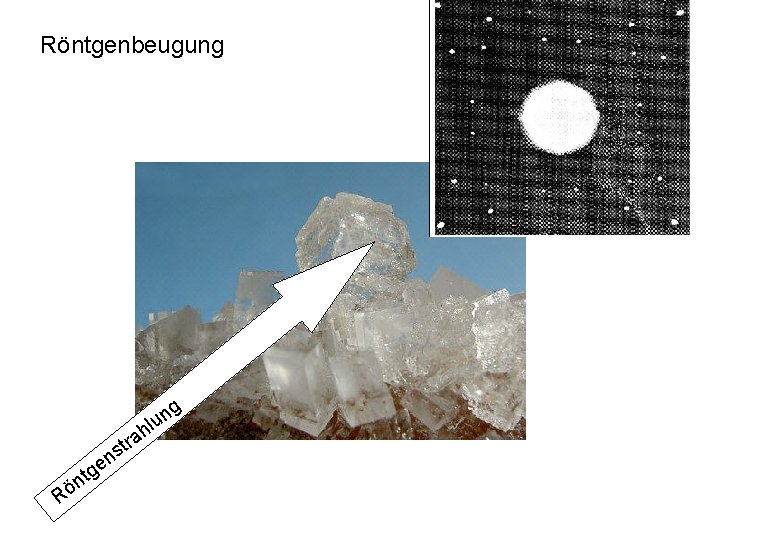

Röntgenbeugung Fotoplatte Rö s n ge t n g n lu h tra

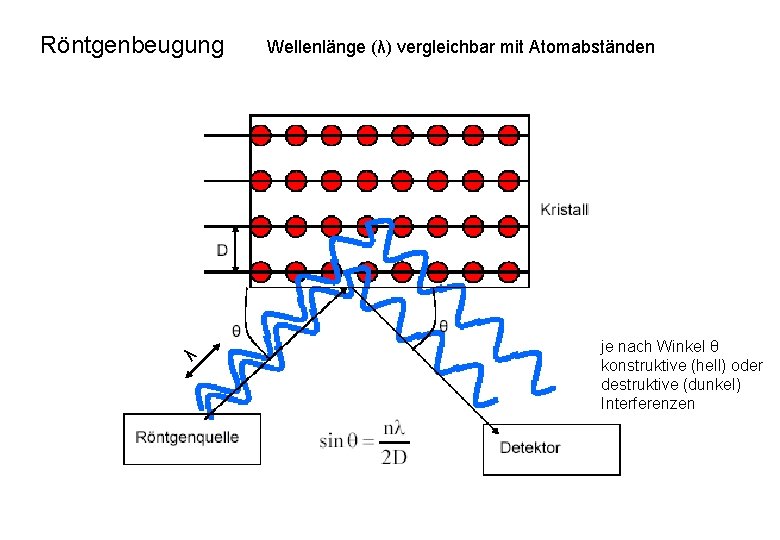

λ Röntgenbeugung Wellenlänge (λ) vergleichbar mit Atomabständen je nach Winkel θ konstruktive (hell) oder destruktive (dunkel) Interferenzen

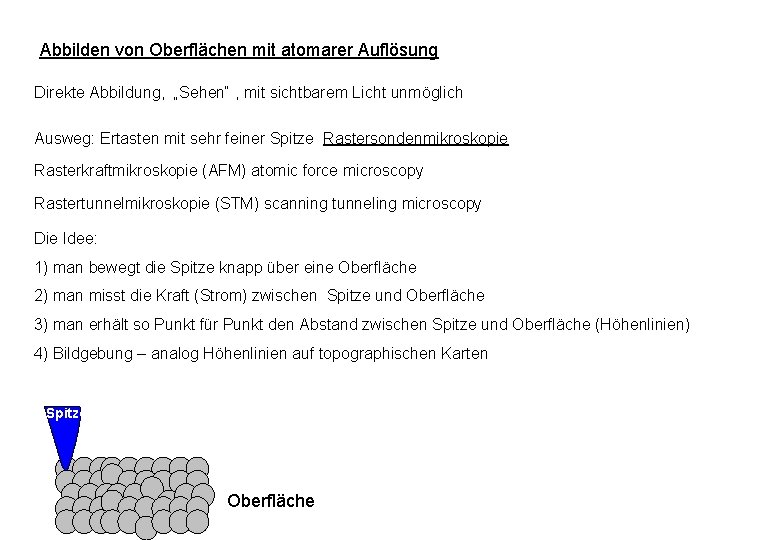

Abbilden von Oberflächen mit atomarer Auflösung Direkte Abbildung, „Sehen“ , mit sichtbarem Licht unmöglich Ausweg: Ertasten mit sehr feiner Spitze Rastersondenmikroskopie Rasterkraftmikroskopie (AFM) atomic force microscopy Rastertunnelmikroskopie (STM) scanning tunneling microscopy Die Idee: 1) man bewegt die Spitze knapp über eine Oberfläche 2) man misst die Kraft (Strom) zwischen Spitze und Oberfläche 3) man erhält so Punkt für Punkt den Abstand zwischen Spitze und Oberfläche (Höhenlinien) 4) Bildgebung – analog Höhenlinien auf topographischen Karten Spitze Oberfläche

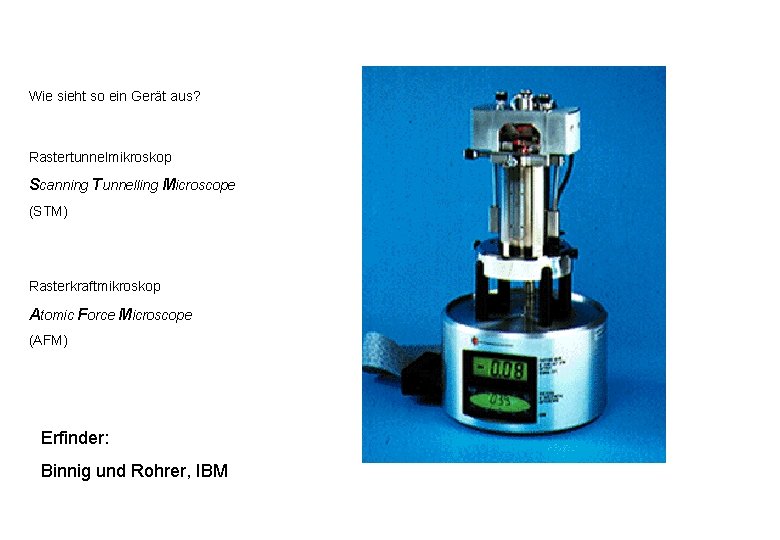

Wie sieht so ein Gerät aus? Rastertunnelmikroskop Scanning Tunnelling Microscope (STM) Rasterkraftmikroskop Atomic Force Microscope (AFM) Erfinder: Binnig und Rohrer, IBM
Quelle: Digital Instruments Rasterkraft-Bild einer Glimmeroberfläche. Man erkennt die einzelnen Oberflächenatome. 5 nm = 0. 000005 mm

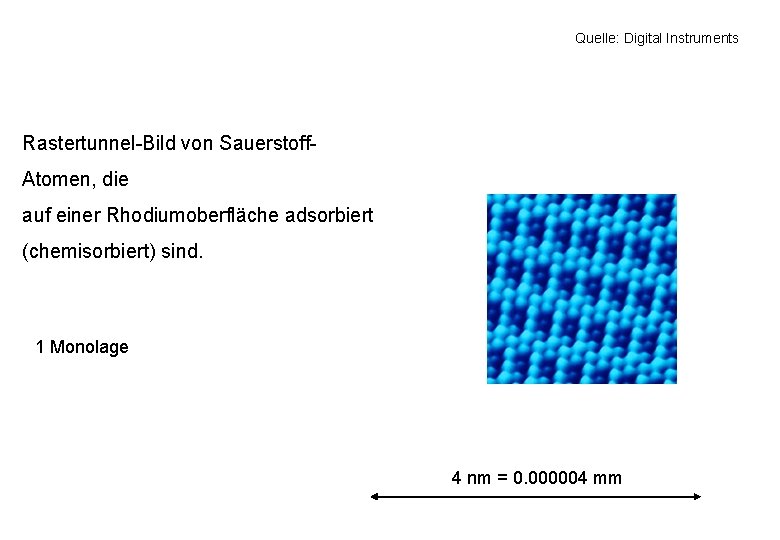

Quelle: Digital Instruments Rastertunnel-Bild von Sauerstoff. Atomen, die auf einer Rhodiumoberfläche adsorbiert (chemisorbiert) sind. 1 Monolage 4 nm = 0. 000004 mm

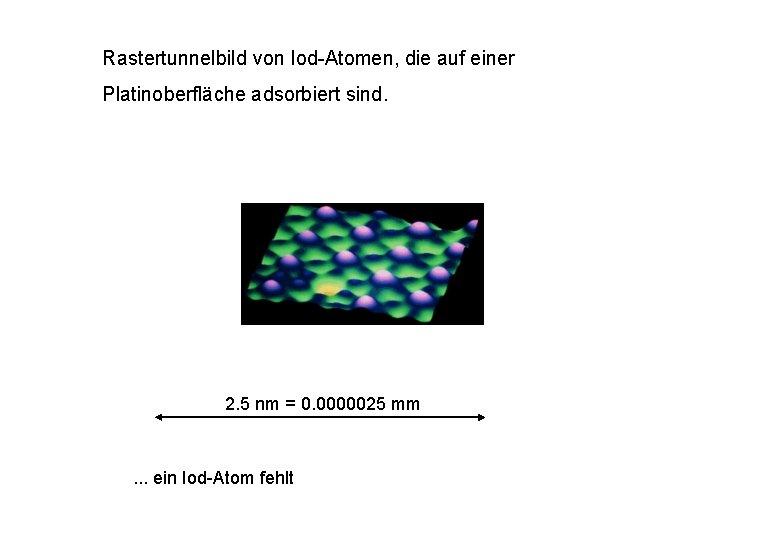

Rastertunnelbild von Iod-Atomen, die auf einer Platinoberfläche adsorbiert sind. 2. 5 nm = 0. 0000025 mm . . . ein Iod-Atom fehlt

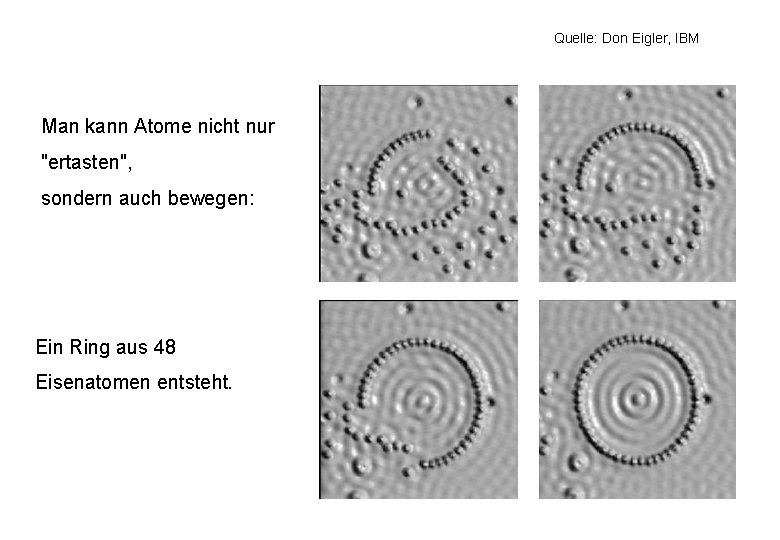

Quelle: Don Eigler, IBM Man kann Atome nicht nur "ertasten", sondern auch bewegen: Ein Ring aus 48 Eisenatomen entsteht.
Quelle: Don Eigler, IBM … oder ein Männchen aus einzelnen CO-Molekülen !

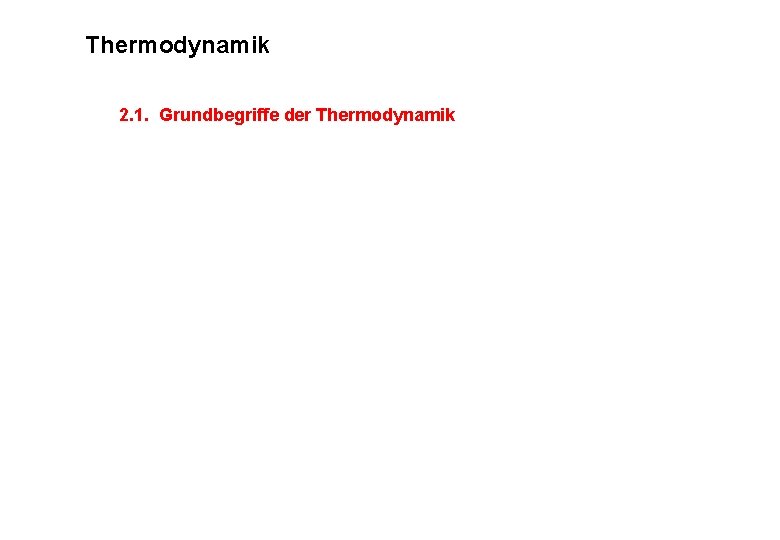

Thermodynamik 2. 1. Grundbegriffe der Thermodynamik

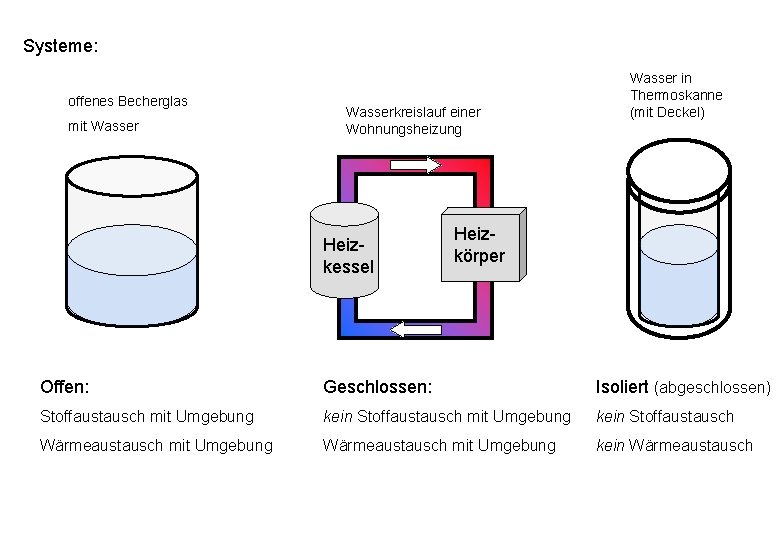

Systeme: offenes Becherglas mit Wasserkreislauf einer Wohnungsheizung Heizkessel Wasser in Thermoskanne (mit Deckel) Heizkörper Offen: Geschlossen: Isoliert (abgeschlossen) Stoffaustausch mit Umgebung kein Stoffaustausch Wärmeaustausch mit Umgebung kein Wärmeaustausch

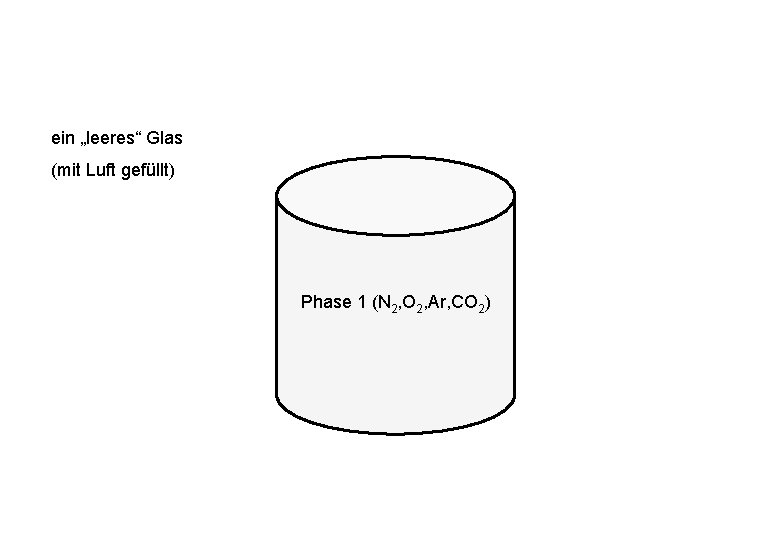

ein „leeres“ Glas (mit Luft gefüllt) Phase 1 (N 2, O 2, Ar, CO 2)

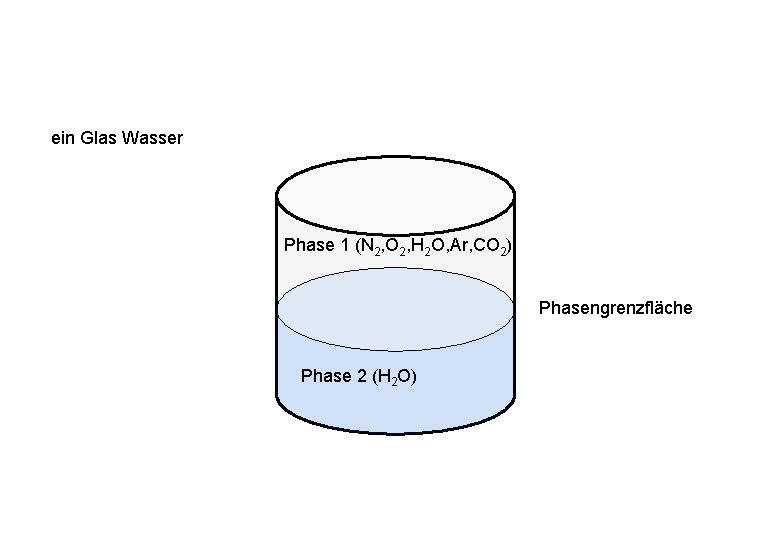

ein Glas Wasser Phase 1 (N 2, O 2, H 2 O, Ar, CO 2) Phasengrenzfläche Phase 2 (H 2 O)

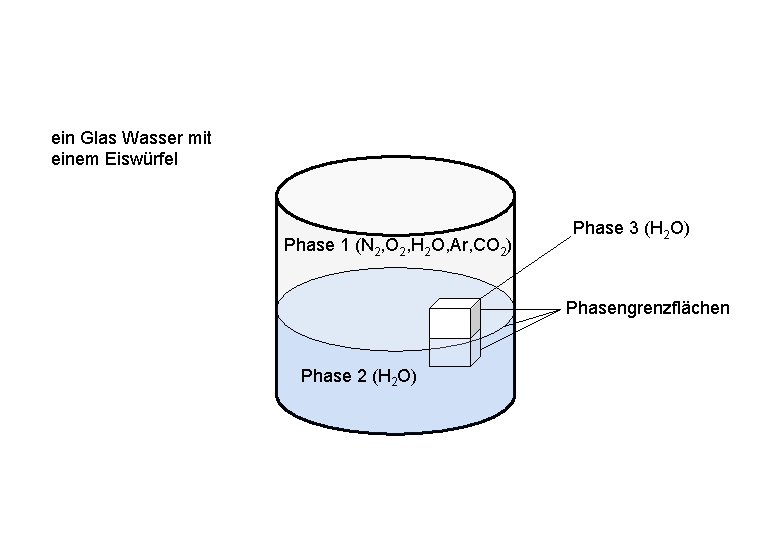

ein Glas Wasser mit einem Eiswürfel Phase 1 (N 2, O 2, H 2 O, Ar, CO 2) Phase 3 (H 2 O) Phasengrenzflächen Phase 2 (H 2 O)

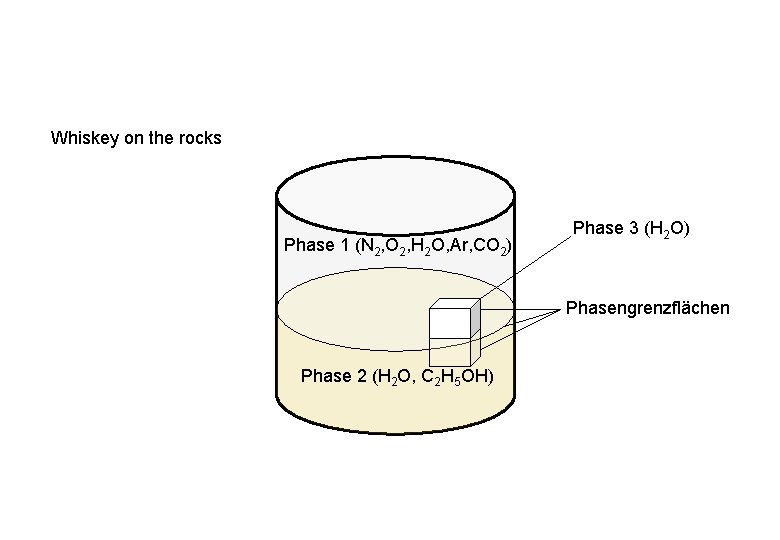

Whiskey on the rocks Phase 1 (N 2, O 2, H 2 O, Ar, CO 2) Phase 3 (H 2 O) Phasengrenzflächen Phase 2 (H 2 O, C 2 H 5 OH)

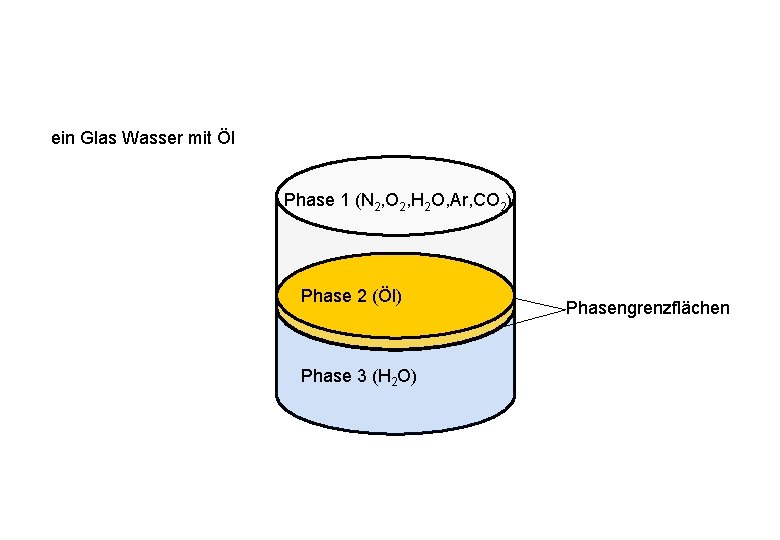

ein Glas Wasser mit Öl Phase 1 (N 2, O 2, H 2 O, Ar, CO 2) Phase 2 (Öl) Phase 3 (H 2 O) Phasengrenzflächen
ein Glas Milch Phase 1 (N 2, O 2, H 2 O, Ar, CO 2) Phase 2 (Öl) Phase 3 (H 2 O)

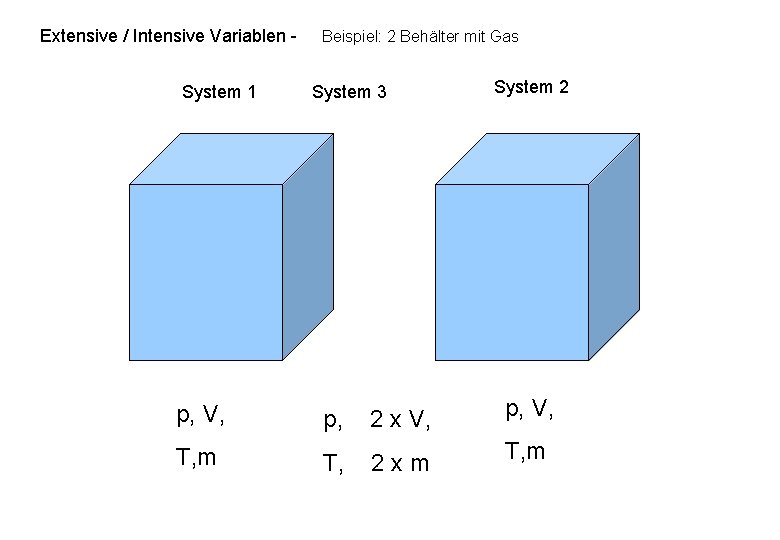

Extensive / Intensive Variablen - Beispiel: 2 Behälter mit Gas System 1 System 3 System 2 p, V, p, 2 x V, p, V, T, m T, 2 x m T, m

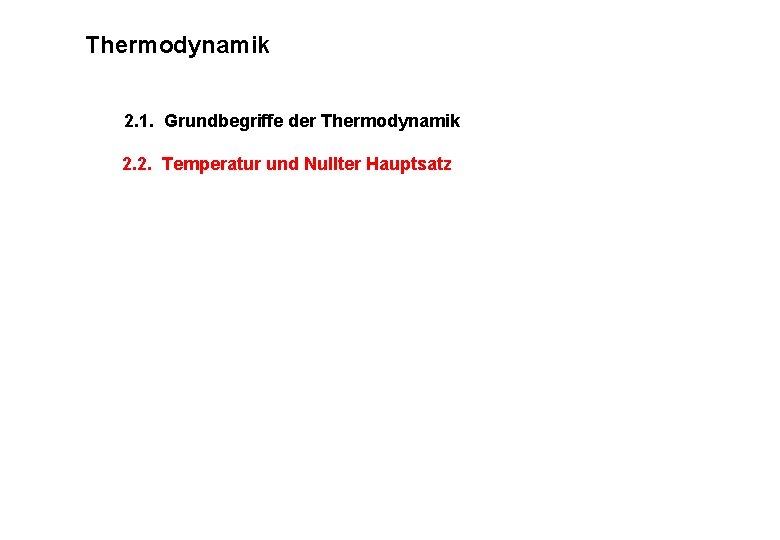

Thermodynamik 2. 1. Grundbegriffe der Thermodynamik 2. 2. Temperatur und Nullter Hauptsatz

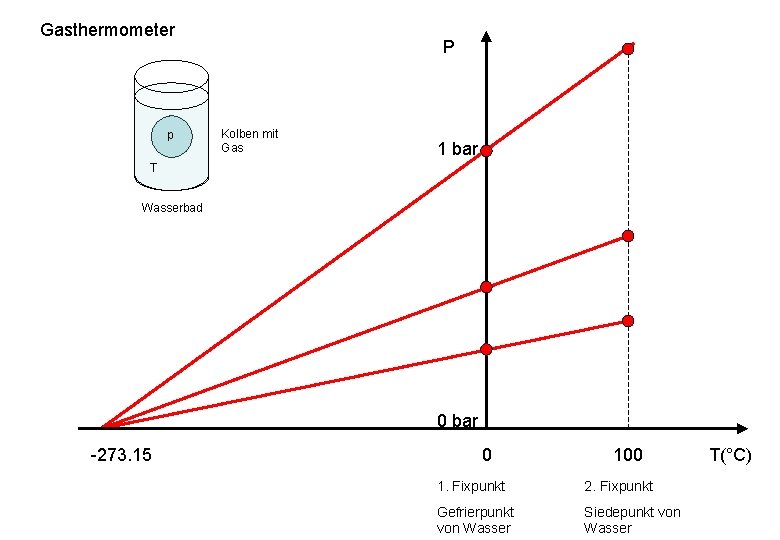

Gasthermometer p P Kolben mit Gas 1 bar T Wasserbad 0 bar -273. 15 0 100 1. Fixpunkt 2. Fixpunkt Gefrierpunkt von Wasser Siedepunkt von Wasser T(°C)

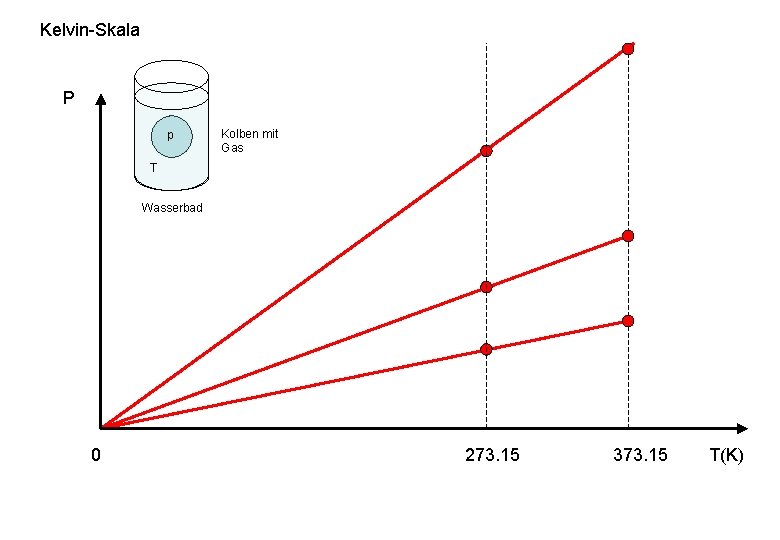

Kelvin-Skala P p Kolben mit Gas T Wasserbad 0 273. 15 373. 15 T(K)

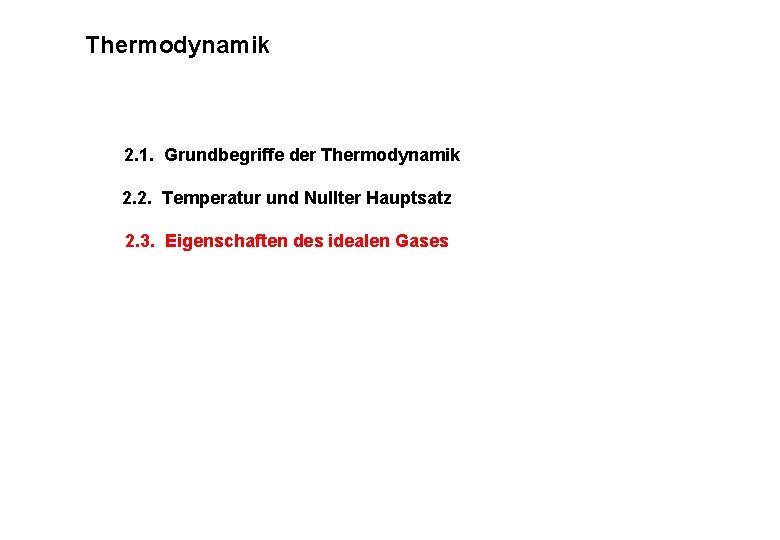

Thermodynamik 2. 1. Grundbegriffe der Thermodynamik 2. 2. Temperatur und Nullter Hauptsatz 2. 3. Eigenschaften des idealen Gases

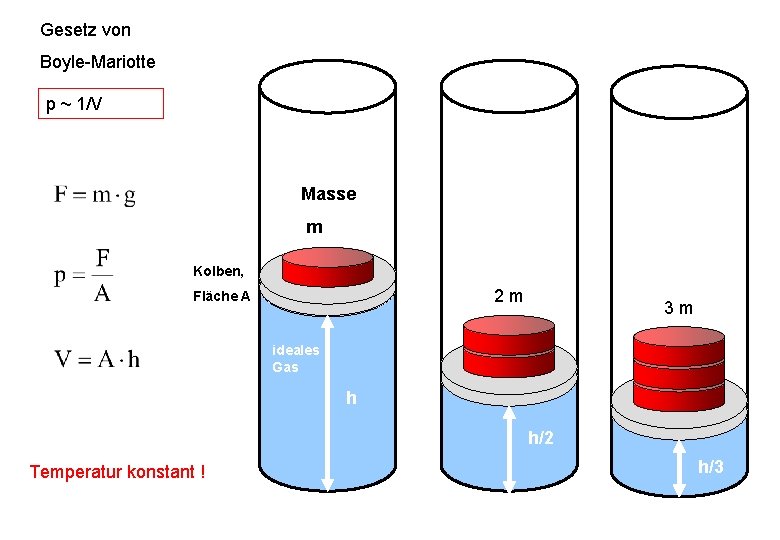

Gesetz von Boyle-Mariotte p ~ 1/V Masse m Kolben, 2 m Fläche A 3 m ideales Gas h h/2 Temperatur konstant ! h/3

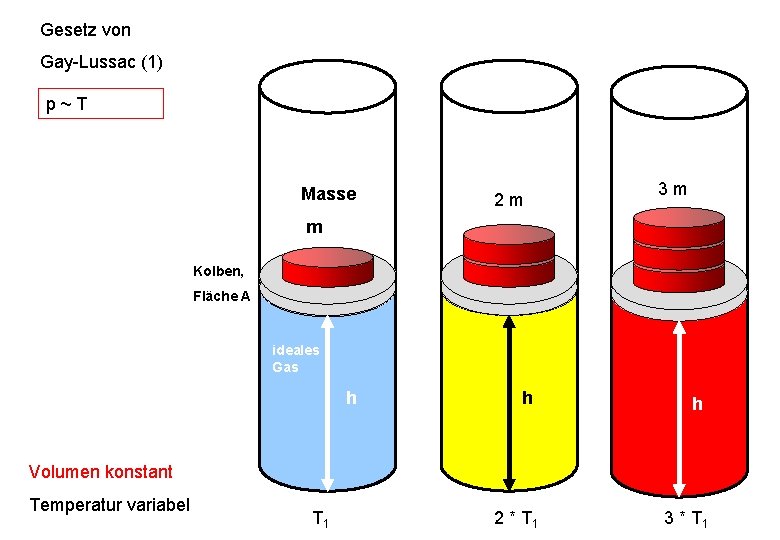

Gesetz von Gay-Lussac (1) p ~ T Masse 2 m 3 m m Kolben, Fläche A ideales Gas h h h 2 * T 1 3 * T 1 Volumen konstant Temperatur variabel T 1

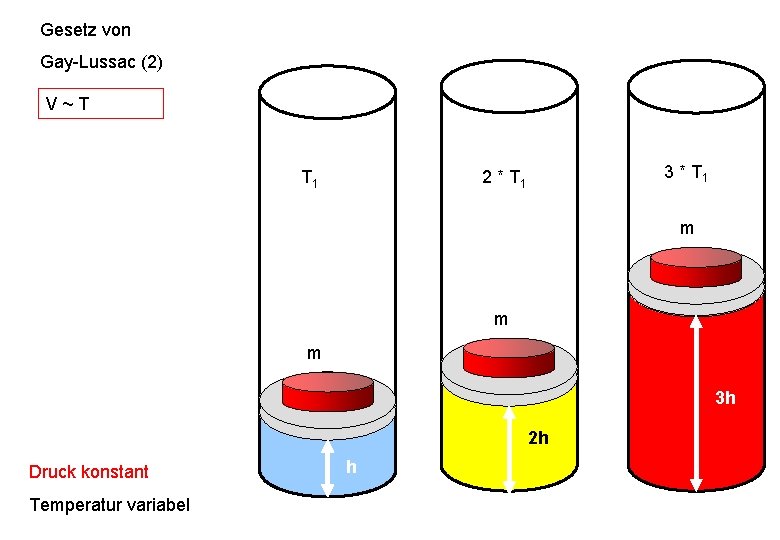

Gesetz von Gay-Lussac (2) V ~ T T 1 3 * T 1 2 * T 1 m m m 3 h 2 h Druck konstant Temperatur variabel h

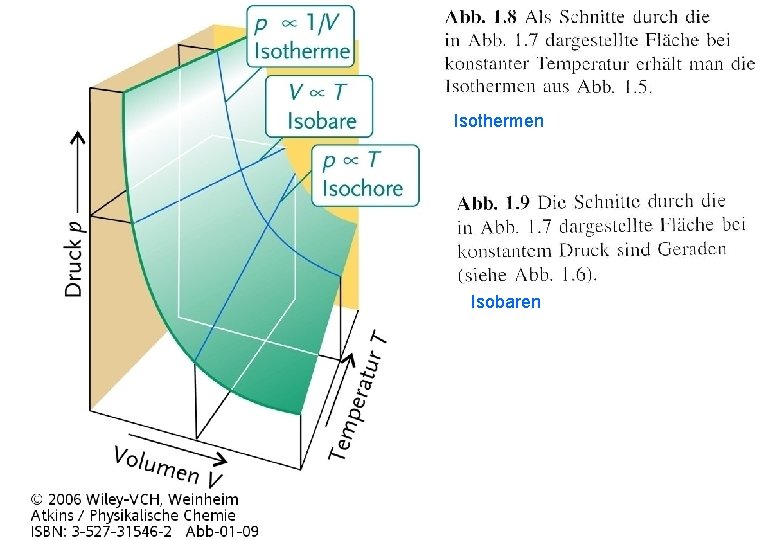

Isothermen Isobaren

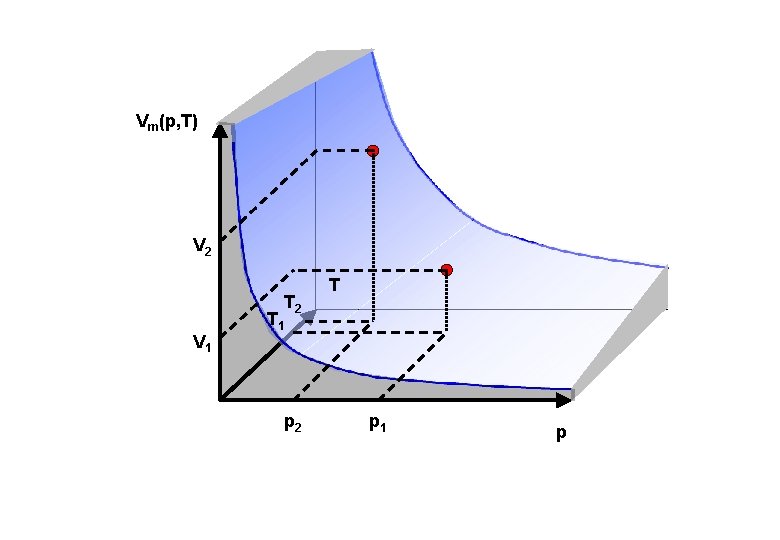

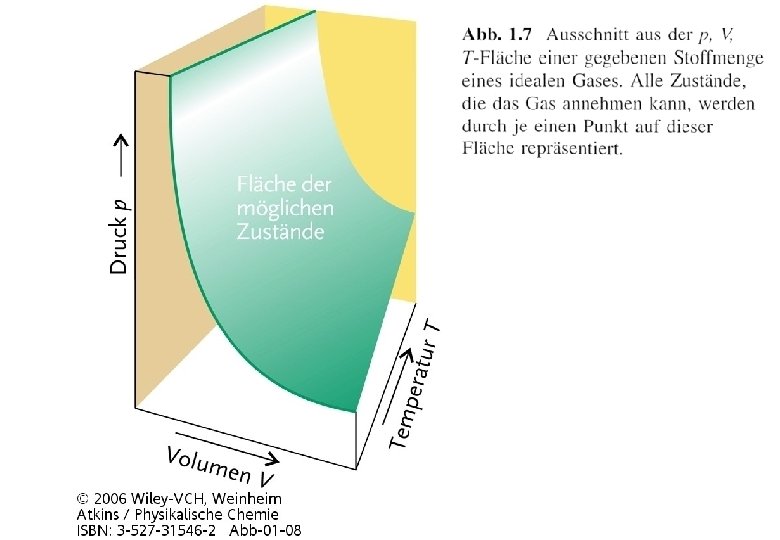

Vm(p, T) V 2 T 2 V 1 T T 1 p 2 p 1 p

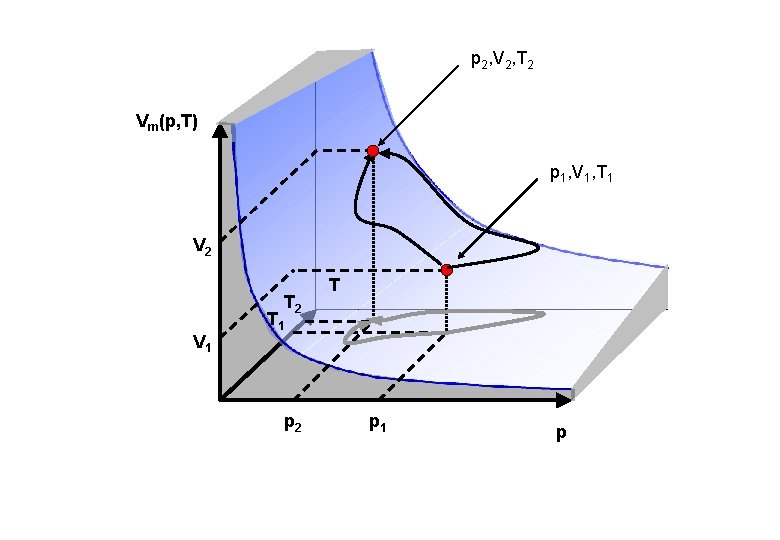

p 2, V 2, T 2 Vm(p, T) p 1, V 1, T 1 V 2 T 2 V 1 T T 1 p 2 p 1 p

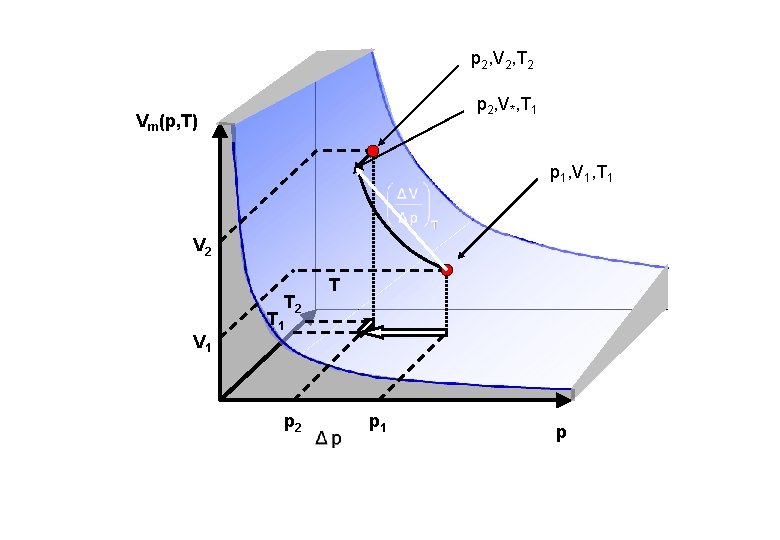

p 2, V 2, T 2 p 2, V*, T 1 Vm(p, T) p 1, V 1, T 1 V 2 T 2 V 1 T T 1 p 2 p 1 p

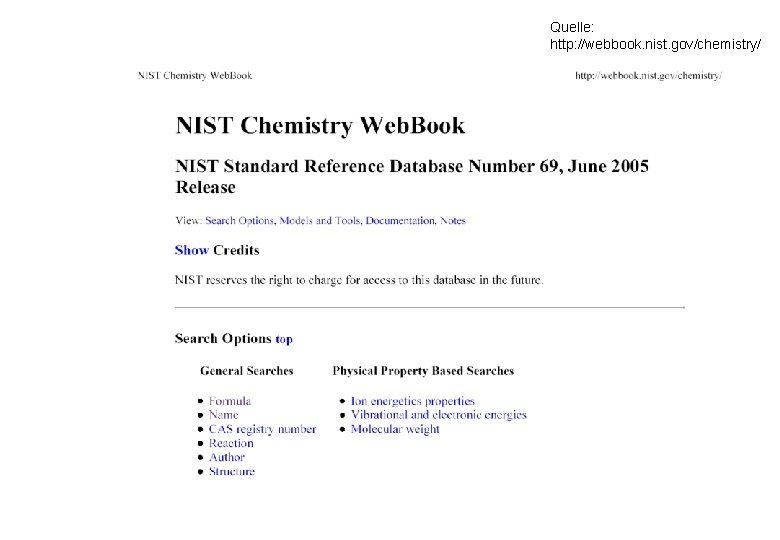

Quelle: http: //webbook. nist. gov/chemistry/ Molvolumen von Stickstoff als Funktion des Drucks Temperatur: 300 K (27°C)
Molvolumen von Stickstoff als Funktion des Drucks Temperatur: 300 K (27°C) ideales Gas
Molvolumen von Stickstoff als Funktion des Drucks Temperatur: 300 K (27°C) ideales Gas
Quelle: http: //webbook. nist. gov/chemistry/ Molvolumen von Kohlendioxid als Funktion des Drucks Temperatur: 300 K (27°C) ideales Gas Meßwerte

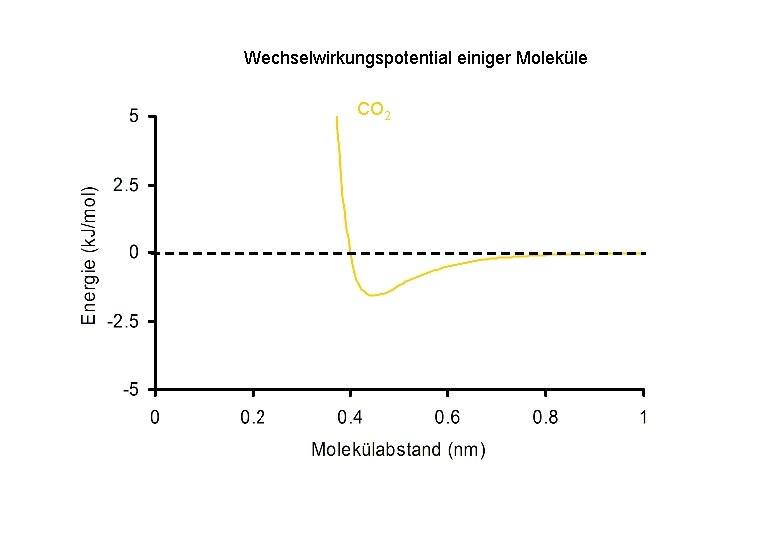

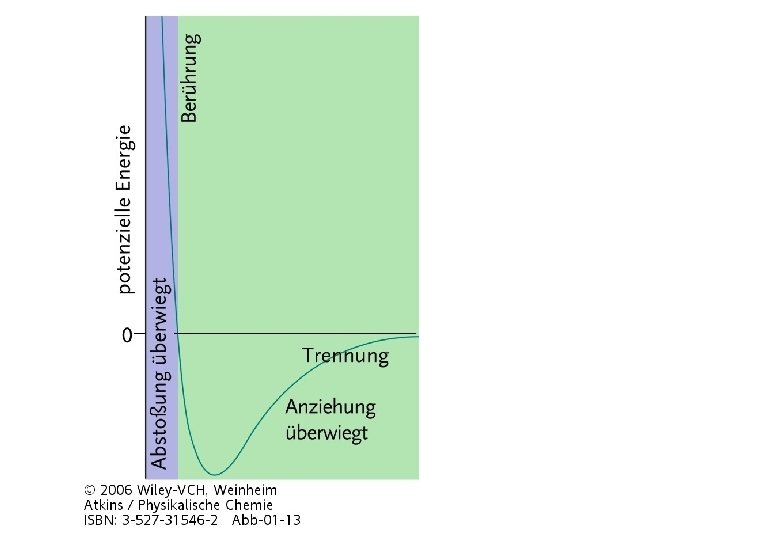

Wechselwirkungspotential einiger Moleküle CO 2

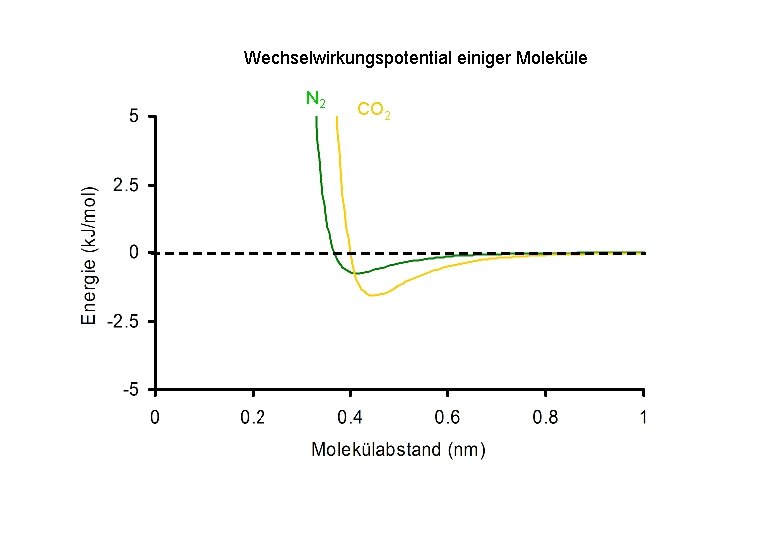

Wechselwirkungspotential einiger Moleküle N 2 CO 2

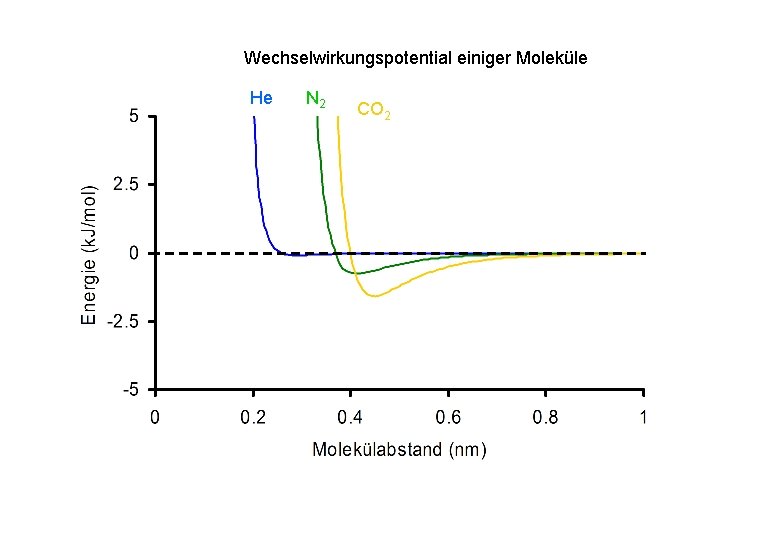

Wechselwirkungspotential einiger Moleküle He N 2 CO 2
Realgasfaktor von Stickstoff als Funktion des Drucks Temperatur: 300 K (27°C)

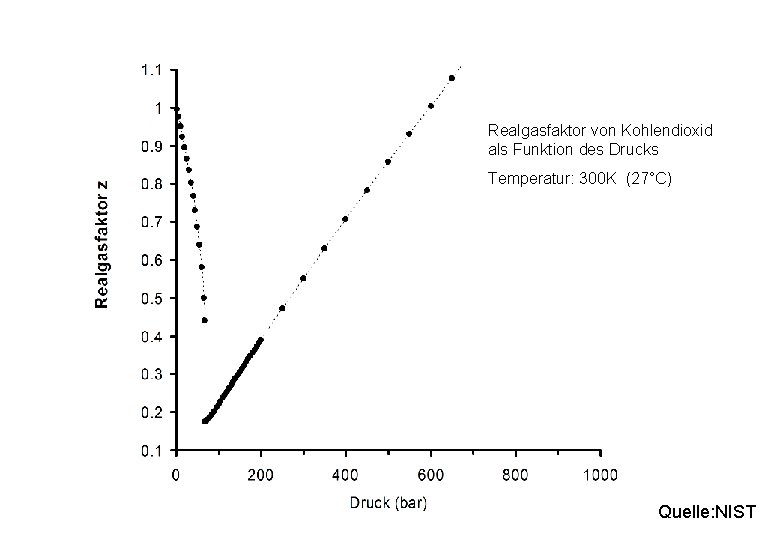

Realgasfaktor von Kohlendioxid als Funktion des Drucks Temperatur: 300 K (27°C) Quelle: NIST

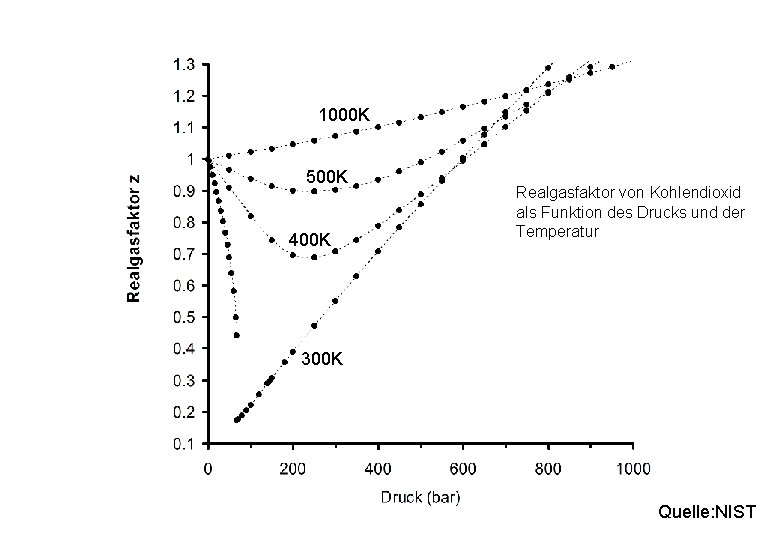

1000 K 500 K 400 K Realgasfaktor von Kohlendioxid als Funktion des Drucks und der Temperatur 300 K Quelle: NIST

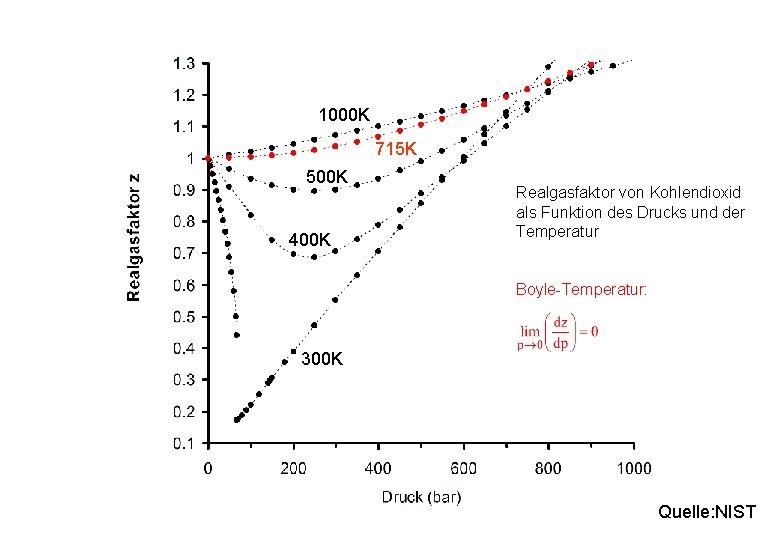

1000 K 715 K 500 K 400 K Realgasfaktor von Kohlendioxid als Funktion des Drucks und der Temperatur Boyle-Temperatur: 300 K Quelle: NIST

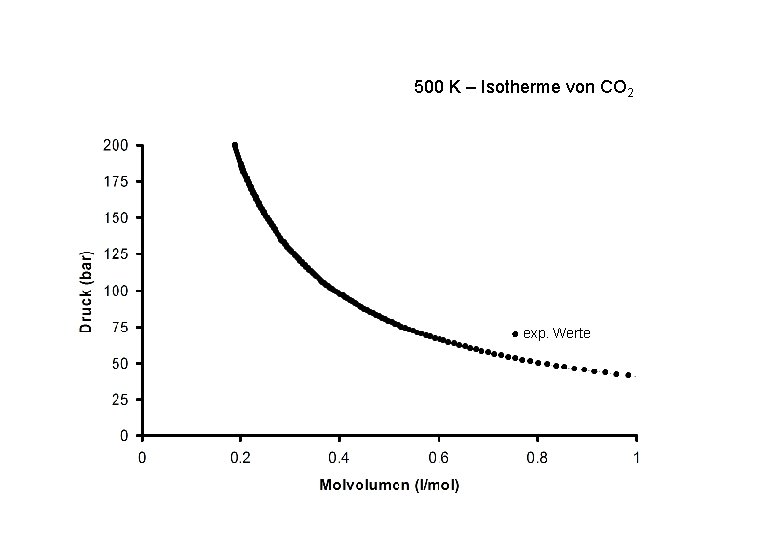

500 K – Isotherme von CO 2 ● exp. Werte

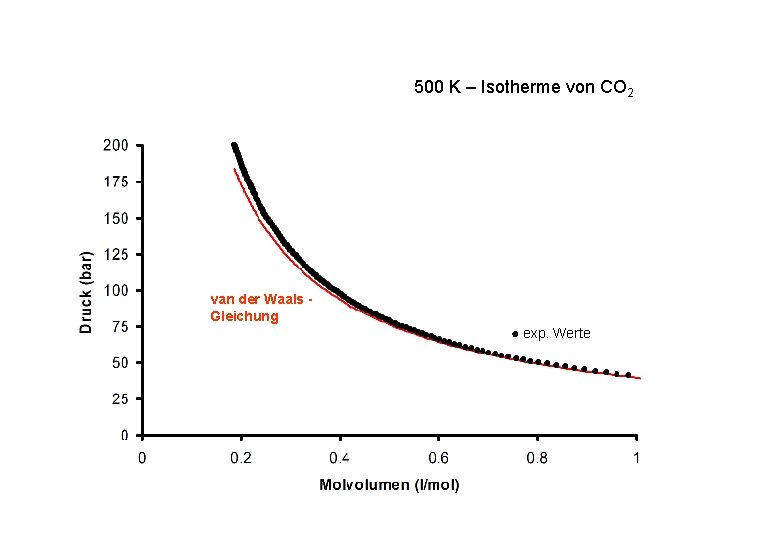

500 K – Isotherme von CO 2 van der Waals Gleichung ● exp. Werte

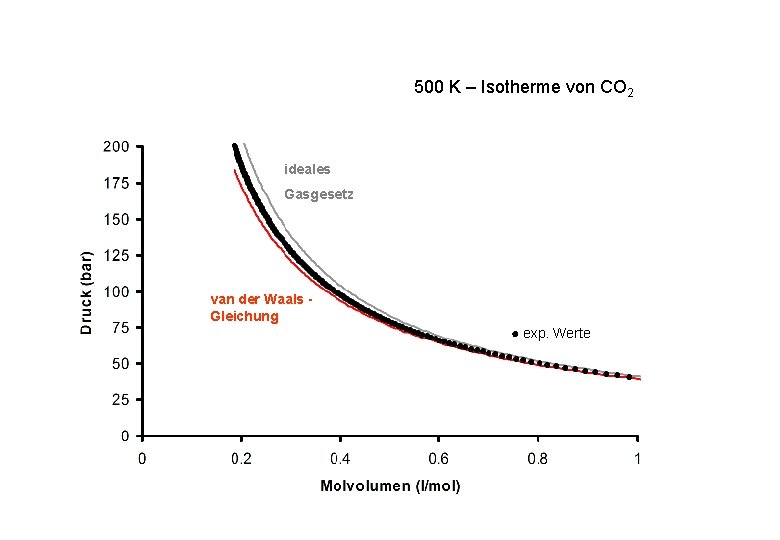

500 K – Isotherme von CO 2 ideales Gasgesetz van der Waals Gleichung ● exp. Werte
400 K – Isotherme von CO 2 ideales Gasgesetz van der Waals Gleichung ● exp. Werte

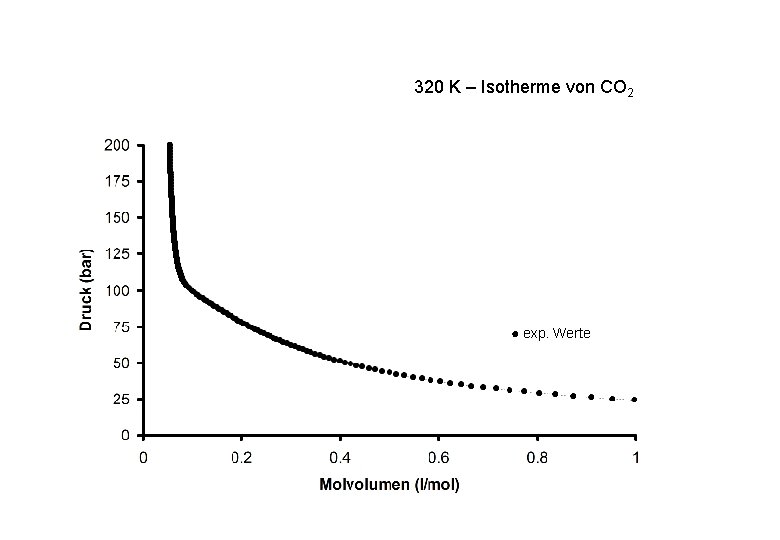

320 K – Isotherme von CO 2 ● exp. Werte

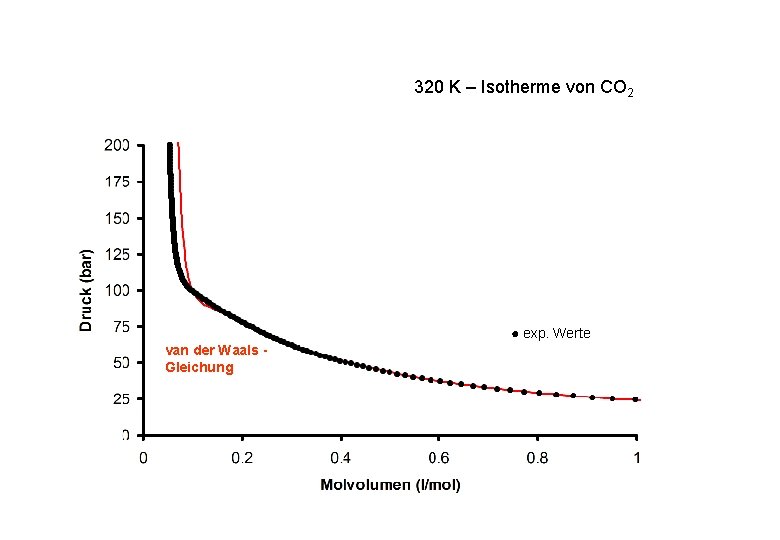

320 K – Isotherme von CO 2 ● exp. Werte van der Waals Gleichung

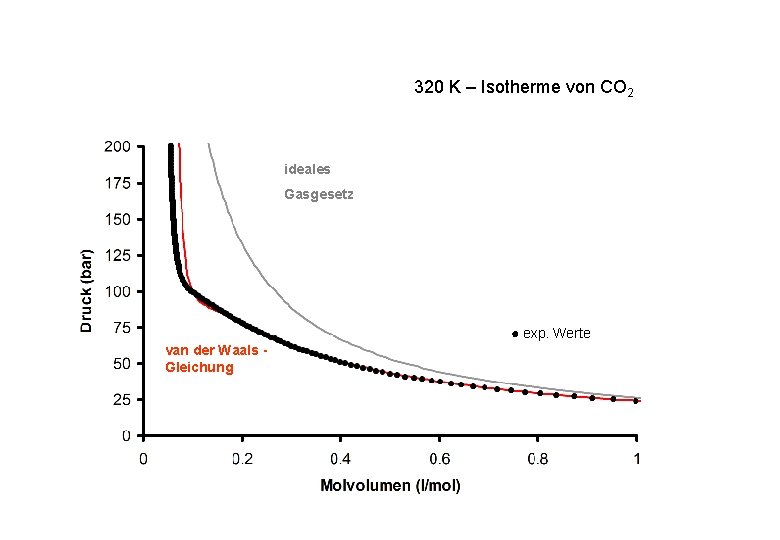

320 K – Isotherme von CO 2 ideales Gasgesetz ● exp. Werte van der Waals Gleichung

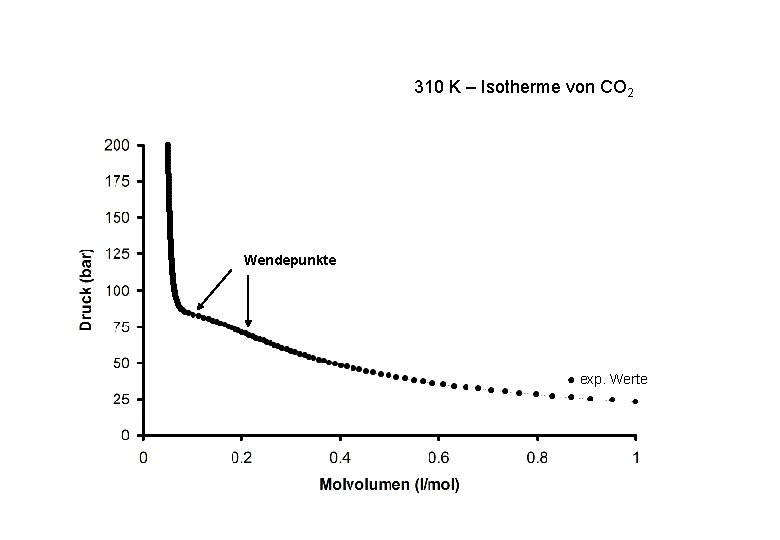

310 K – Isotherme von CO 2 Wendepunkte ● exp. Werte

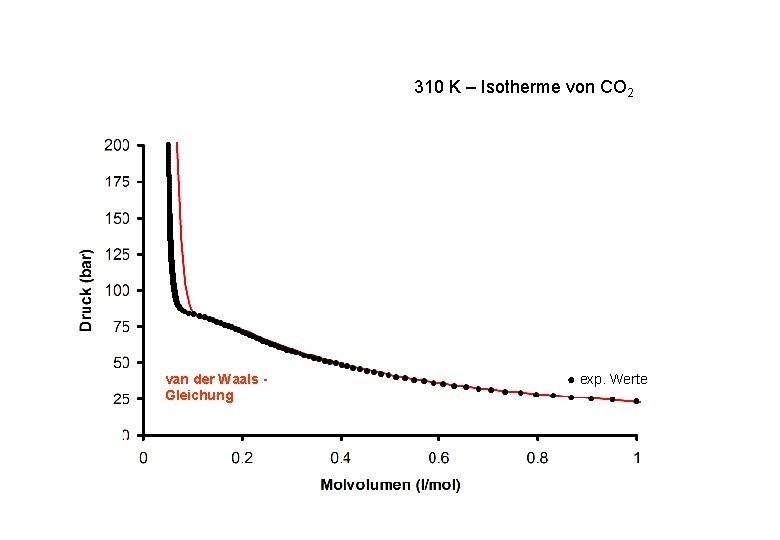

310 K – Isotherme von CO 2 van der Waals Gleichung ● exp. Werte

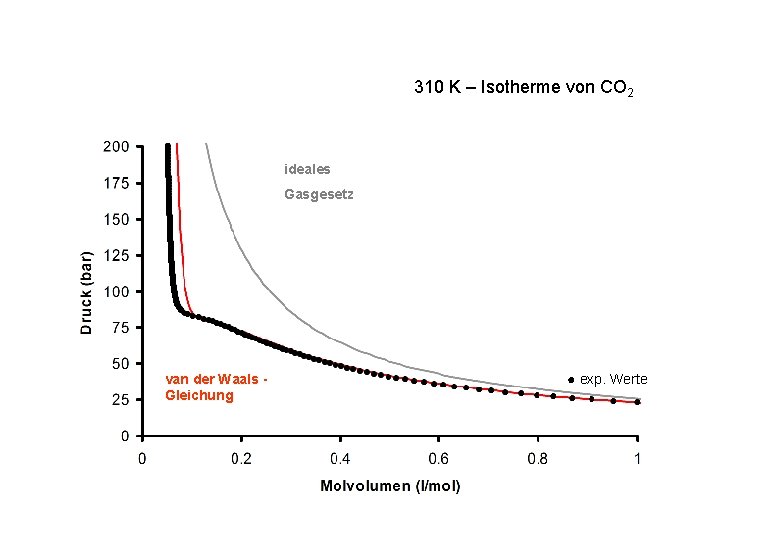

310 K – Isotherme von CO 2 ideales Gasgesetz van der Waals Gleichung ● exp. Werte

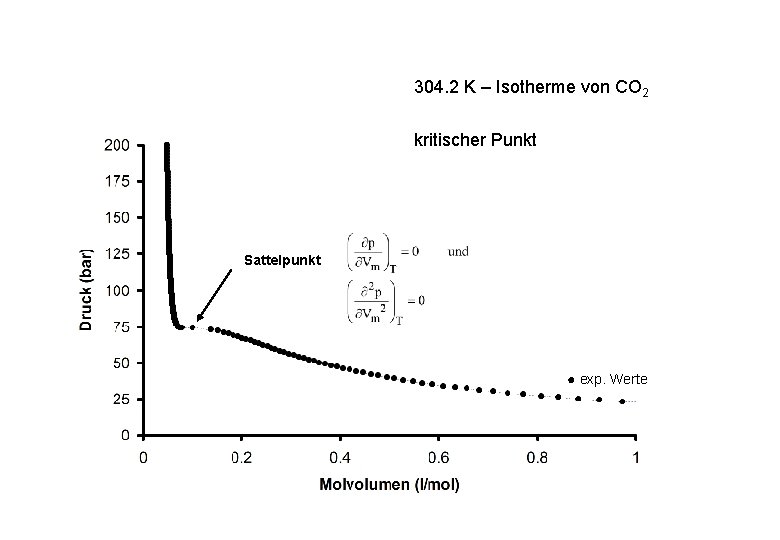

304. 2 K – Isotherme von CO 2 kritischer Punkt Sattelpunkt ● exp. Werte

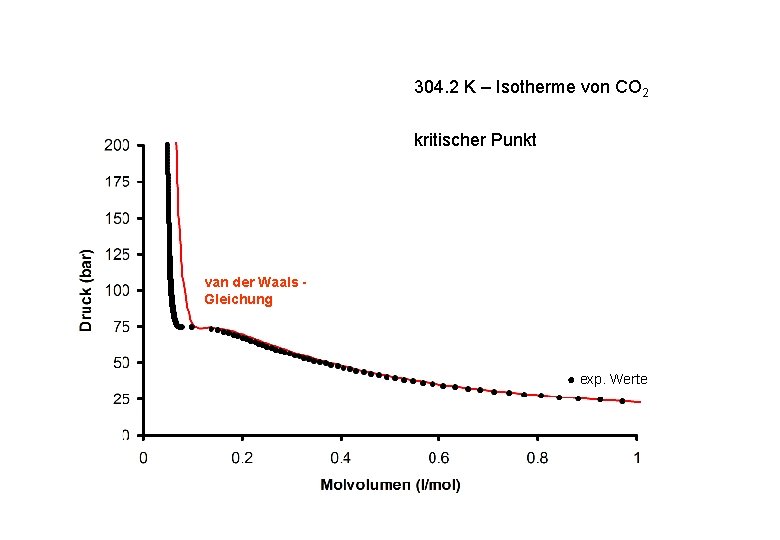

304. 2 K – Isotherme von CO 2 kritischer Punkt van der Waals Gleichung ● exp. Werte

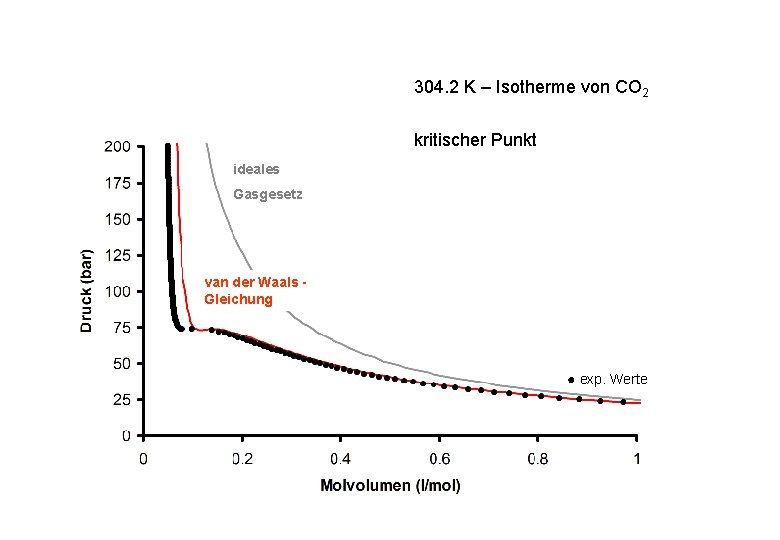

304. 2 K – Isotherme von CO 2 kritischer Punkt ideales Gasgesetz van der Waals Gleichung ● exp. Werte

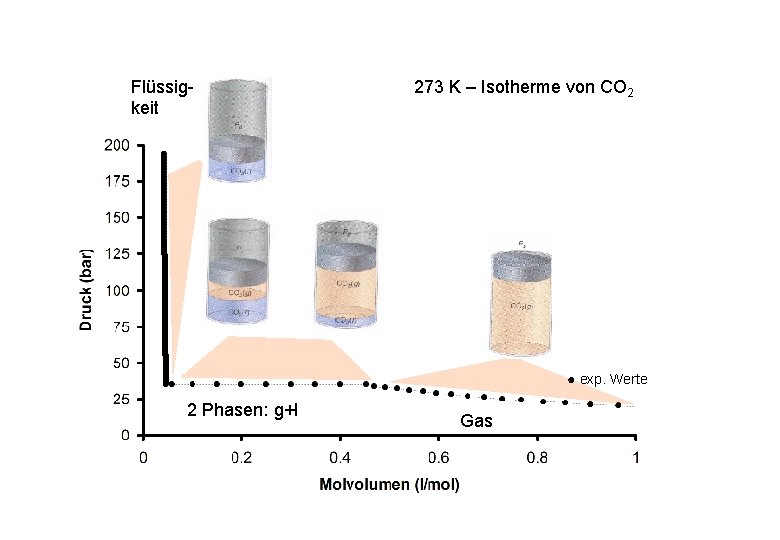

Flüssigkeit 273 K – Isotherme von CO 2 ● exp. Werte 2 Phasen: g+l Gas
van der Waals Gleichung ideales Gasgesetz 273 K – Isotherme von CO 2 "van der Waals- Schleifen" vd. W-Gleichung in diesem Bereich qualitativ falsch: Druck sinkt, wenn Volumen verkleinert wird! das ist unphysikalisch ● exp. Werte

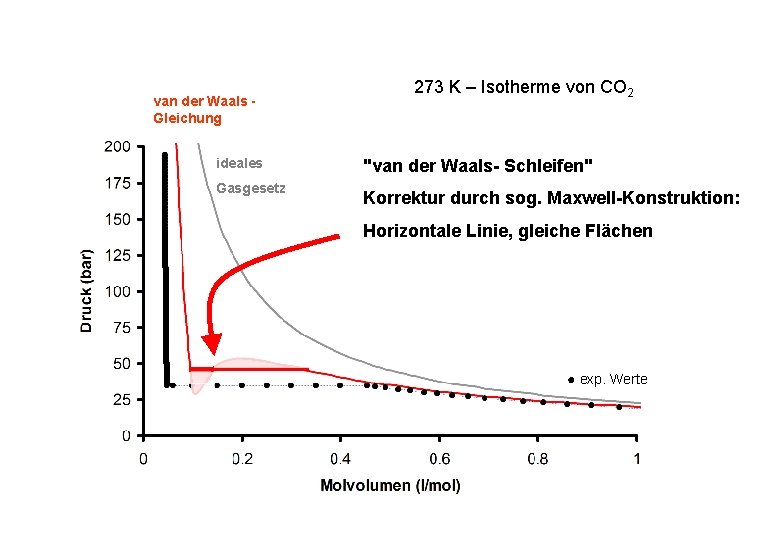

van der Waals Gleichung ideales Gasgesetz 273 K – Isotherme von CO 2 "van der Waals- Schleifen" Korrektur durch sog. Maxwell-Konstruktion: Horizontale Linie, gleiche Flächen ● exp. Werte

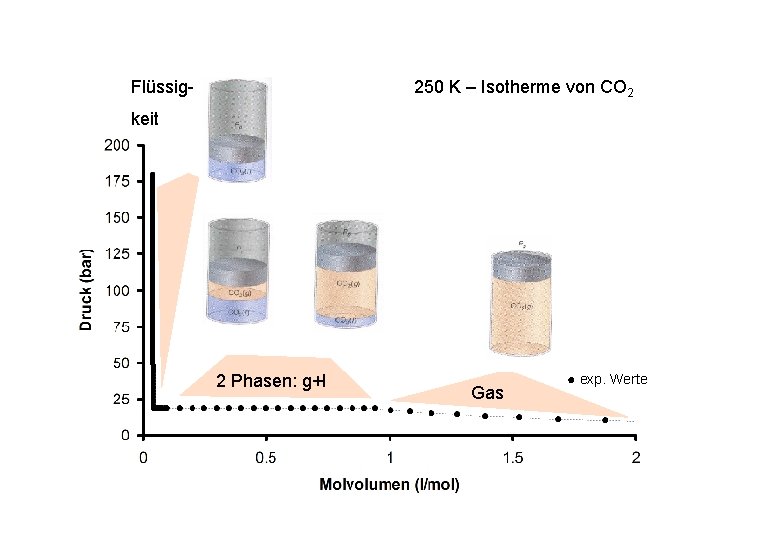

Flüssig- 250 K – Isotherme von CO 2 keit 2 Phasen: g+l Gas ● exp. Werte
van der Waals Gleichung 250 K – Isotherme von CO 2 ideales Gasgesetz ● exp. Werte negativer Druck !

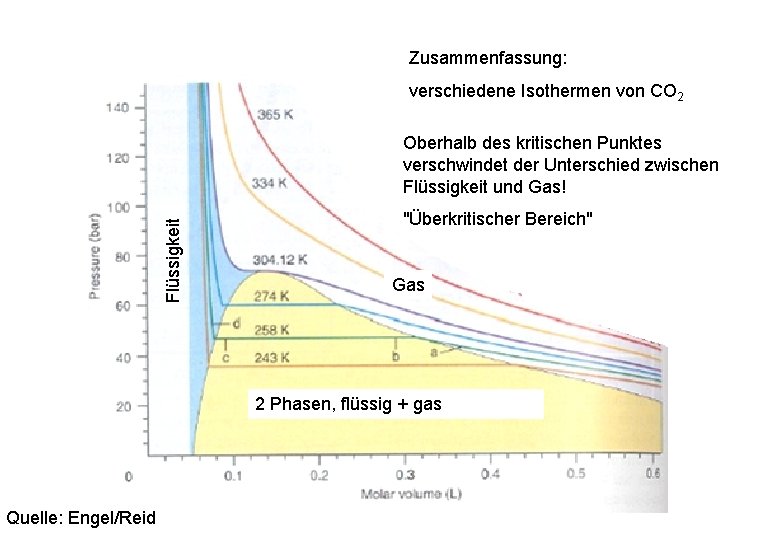

Zusammenfassung: verschiedene Isothermen von CO 2 Flüssigkeit Oberhalb des kritischen Punktes verschwindet der Unterschied zwischen Flüssigkeit und Gas! "Überkritischer Bereich" Gas 2 Phasen, flüssig + gas Quelle: Engel/Reid
