Stopp: Vor dem 2. kommt der 1. Frühling, in unserem Falle: Wichtige Grundlagen der

Stopp: Vor dem 2. kommt der 1. Frühling, in unserem Falle: Wichtige Grundlagen der Technischen Thermodynamik Wer Technische Thermodynamik endlich mal richtig, gründlich und gut verständlich lernen will, dem empfehle ich das Lehrbuch: Erich Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, 529 Seiten, viele und gut durchdachte Abbildungen Und natürliche viele andere Lehrbücher und Internet. Vorlesungen zu diesem Grundlagenfach. Eine kurze, unvollständige und eklektische Auffrischung der wichtigsten Zusammenhänge zum Verständnis von Kraftwerksprozessen in V 3 aa_TT-Ueberblick. ptt

3 aa. . 0 Schnelle Übersicht: Vom Carnot zum Rankine Dampfkraftwerk , zur Gasturbine.

3 aa. . 0 Schnelle Übersicht: Vom Carnot zum Rankine Dampfkraftwerk , zur Gasturbine. 1 Mehrphasige Systeme reiner Stoffe. 11 Erwärmen – Sieden -Überhitzen. 12 Zustandsdiagramme im Zweiphasengebiet {T, v} ; { p-v}; { p, v, T } ; , {T, s} ; { h-s}; {log p, h}. 2 Dampfkraftanlagen. 21 Übersicht: Dampfkraftanlagen mit verschiedenen Wärmeerzeugern. 22 Anlagenschema und Clausius-Rankine Vergleichsprozess des Dampfkraftprozesses. 23 Was soll ich tun: Exergieverluste vermeiden. 231 durch Zwischenüberhitzung(en). 232 durch Vorwärmer . 3 GUD –Kraftwerk

. 01 Ein Schuss aus der Hüfte: Vom Carnot zum Rankine Dampfkraftwerks. Prozess

. 01 Ein Schuss aus der Hüfte: Vom Carnot zum Rankine Dampfkraftwerks. Prozess

Quelle: John R. Tyldesley: “An Introduction to Applied Thermodynamics and Energy Conversion“, Longman, London

Quelle: John R. Tyldesley: “An Introduction to Applied Thermodynamics and Energy Conversion“, Longman, London 1977, ISBN=0 -582 -44066 -1, Fig. 4. 2. 1, p. 116

Pumpe statt Kompressor Quelle: John R. Tyldesley: “An Introduction to Applied Thermodynamics and Energy

Pumpe statt Kompressor Quelle: John R. Tyldesley: “An Introduction to Applied Thermodynamics and Energy Conversion“, Longman, London 1977, ISBN=0 -582 -44066 -1, fig. 4. 2. 2, p. 117

Quelle: John R. Tyldesley: “An Introduction to Applied Thermodynamics and Energy Conversion“, Longman, London

Quelle: John R. Tyldesley: “An Introduction to Applied Thermodynamics and Energy Conversion“, Longman, London 1977, ISBN=0 -582 -44066 -1, fig. 4. 2. 3, p. 122

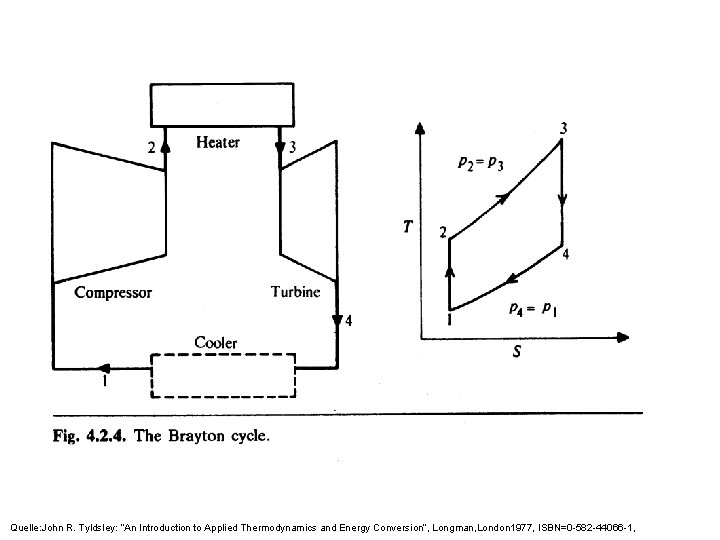

. 02 Ein 2. Schuss aus der Hüfte: …. und zum Gasturbinen- Prozess

. 02 Ein 2. Schuss aus der Hüfte: …. und zum Gasturbinen- Prozess

Quelle: John R. Tyldsley: “An Introduction to Applied Thermodynamics and Energy Conversion“, Longman, London

Quelle: John R. Tyldsley: “An Introduction to Applied Thermodynamics and Energy Conversion“, Longman, London 1977, ISBN=0 -582 -44066 -1,

Geniale Denker könnten jetzt schon im wesentlichen Bescheid wissen. Wir Normalmenschen wollen uns aber

Geniale Denker könnten jetzt schon im wesentlichen Bescheid wissen. Wir Normalmenschen wollen uns aber alles noch mal etwas gründlicher klar machen.

. 1 Mehrphasige Systeme reiner Stoffe also z. B. : Wasser – Wasserdampf als

. 1 Mehrphasige Systeme reiner Stoffe also z. B. : Wasser – Wasserdampf als Arbeitsmittel für den Kraftwerksprozess

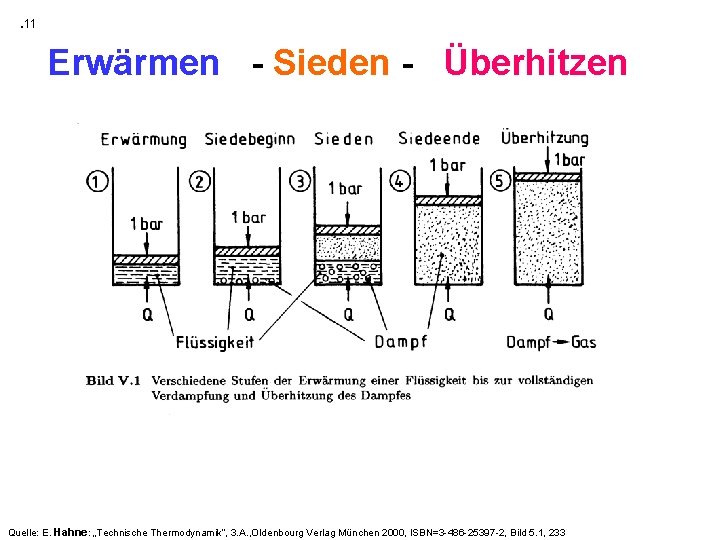

. 11 Erwärmen - Sieden - Überhitzen Quelle: E. Hahne: „Technische Thermodynamik“, 3. A.

. 11 Erwärmen - Sieden - Überhitzen Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 5. 1, 233

Erwärmen - Sieden – Überhitzen im T-V- Diagramm Quelle: E. Hahne: „Technische Thermodynamik“, 3.

Erwärmen - Sieden – Überhitzen im T-V- Diagramm Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 5. 2, 234

. 12 Zustandsdiagramme im Zweiphasengebiet also z. B. : Wasser – Wasserdampf

. 12 Zustandsdiagramme im Zweiphasengebiet also z. B. : Wasser – Wasserdampf

Das T, v - Diagramm für Flüssigkeit und Dampf eines reinen Stoffes Quelle: E.

Das T, v - Diagramm für Flüssigkeit und Dampf eines reinen Stoffes Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 5. 3, 239

Das p, v - Diagramm für Flüssigkeit und Dampf eines reinen Stoffes Quelle: E.

Das p, v - Diagramm für Flüssigkeit und Dampf eines reinen Stoffes Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 5. 4, 240

Das p, T -Diagramm (Dampfdruckdiagramm) für einen reinen Stoff Quelle: E. Hahne: „Technische Thermodynamik“,

Das p, T -Diagramm (Dampfdruckdiagramm) für einen reinen Stoff Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 5. 5, 241

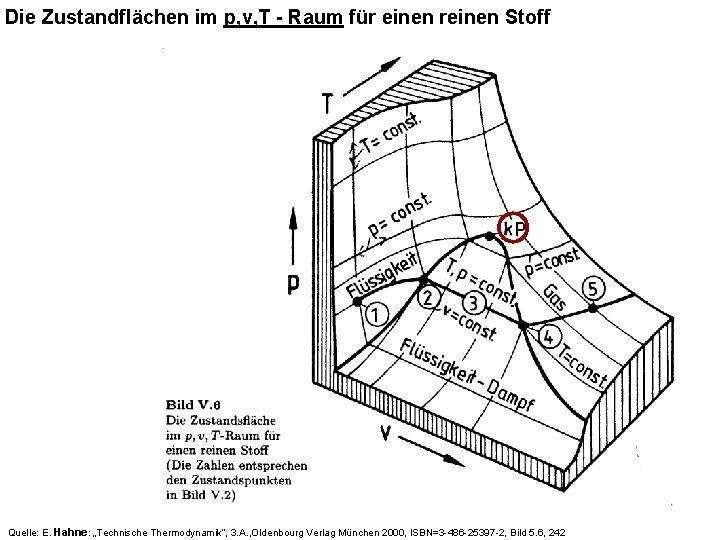

Die Zustandflächen im p, v, T - Raum für einen reinen Stoff Quelle: E.

Die Zustandflächen im p, v, T - Raum für einen reinen Stoff Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 5. 6, 242

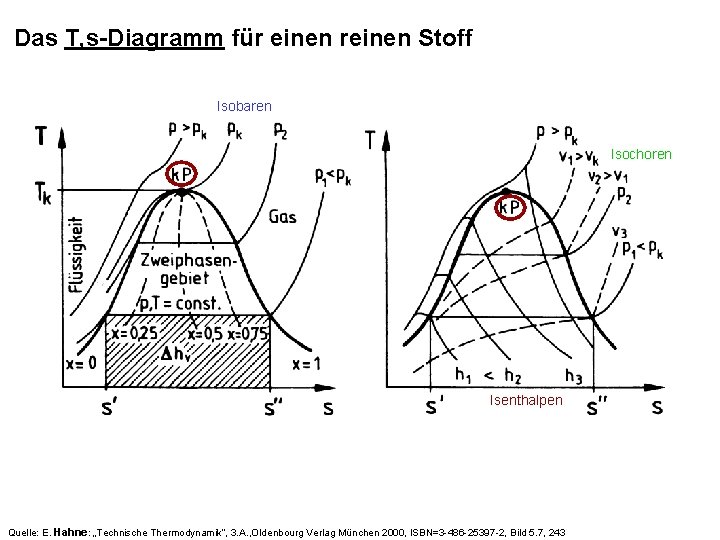

Das T, s-Diagramm für einen reinen Stoff Isobaren Isochoren Isenthalpen Quelle: E. Hahne: „Technische

Das T, s-Diagramm für einen reinen Stoff Isobaren Isochoren Isenthalpen Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 5. 7, 243

Das h, s-Diagramm für einen reinen Stoff h = h(T) für ideale Gase Quelle:

Das h, s-Diagramm für einen reinen Stoff h = h(T) für ideale Gase Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 5. 8, 243

Das log p, h-Diagramm für einen reinen Stoff Quelle: E. Hahne: „Technische Thermodynamik“, 3.

Das log p, h-Diagramm für einen reinen Stoff Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 5. 9, 244

. 2 Dampfkraftanlagen

. 2 Dampfkraftanlagen

. 21 Dampfkraftanlagen mit verschiedenen Wärmeerzeugern Quelle: Erich Hahne: „Technische Thermodynamik“, 3. A. ,

. 21 Dampfkraftanlagen mit verschiedenen Wärmeerzeugern Quelle: Erich Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 8. 1, p. 375

. 22 Dampfkraftwerk und Clausius-Rankine Vergleichsprozess Anlagenschema des Dampfkraftprozesses Quelle: E. Hahne: „Technische Thermodynamik“,

. 22 Dampfkraftwerk und Clausius-Rankine Vergleichsprozess Anlagenschema des Dampfkraftprozesses Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 5. 21, p. 258

Clausius-Rankine Vergleichsprozess für das Dampfkraftwerk Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg

Clausius-Rankine Vergleichsprozess für das Dampfkraftwerk Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 5. 20, p. 257

Der Clausius-Rankine-Prozeß im. T, s- und im h, s - Diagramm Quelle: E. Hahne:

Der Clausius-Rankine-Prozeß im. T, s- und im h, s - Diagramm Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 8. 2, p. 376

Der Clausius-Rankine-Prozeß im h, s-Diagramm Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg

Der Clausius-Rankine-Prozeß im h, s-Diagramm Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 5. 22, 259

. 23 Was soll ich tun: Exergieverluste vermeiden

. 23 Was soll ich tun: Exergieverluste vermeiden

. 230 Exergieflussbild für ein Dampfkraftwerk Bild VIII. 3 Exergieflußbild für ein Wärmekraftwerk Quelle:

. 230 Exergieflussbild für ein Dampfkraftwerk Bild VIII. 3 Exergieflußbild für ein Wärmekraftwerk Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 8. 3, p. 378

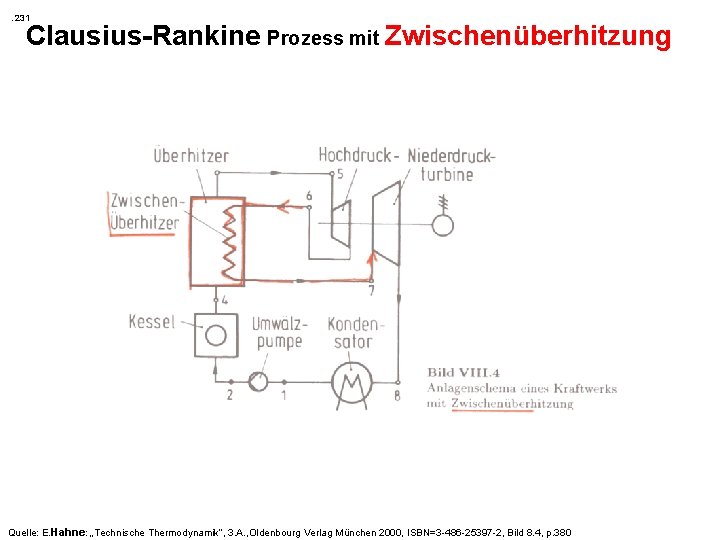

. 231 Clausius-Rankine Prozess mit Zwischenüberhitzung Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. ,

. 231 Clausius-Rankine Prozess mit Zwischenüberhitzung Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 8. 4, p. 380

Clausius-Rankine-Prozeß mit Zwischenüberhitzung im. T, s- und im h, s - Diagramm Quelle: E.

Clausius-Rankine-Prozeß mit Zwischenüberhitzung im. T, s- und im h, s - Diagramm Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 8. 5, p. 381

. 232 Dampfkraftwerk mit Vorwärmer Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg

. 232 Dampfkraftwerk mit Vorwärmer Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 8. 6, p. 382

Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486

Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 8. 7, p. 383

Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486

Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 8. 8, p. 383

. 3 GUD –Kraftwerk Gasturbine mit anschließendem Dampf Kraftprozeß

. 3 GUD –Kraftwerk Gasturbine mit anschließendem Dampf Kraftprozeß

Gas- Dampf- Kraftprozeß Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München

Gas- Dampf- Kraftprozeß Quelle: E. Hahne: „Technische Thermodynamik“, 3. A. , Oldenbourg Verlag München 2000, ISBN=3 -486 -25397 -2, Bild 8. 10, p. 386
