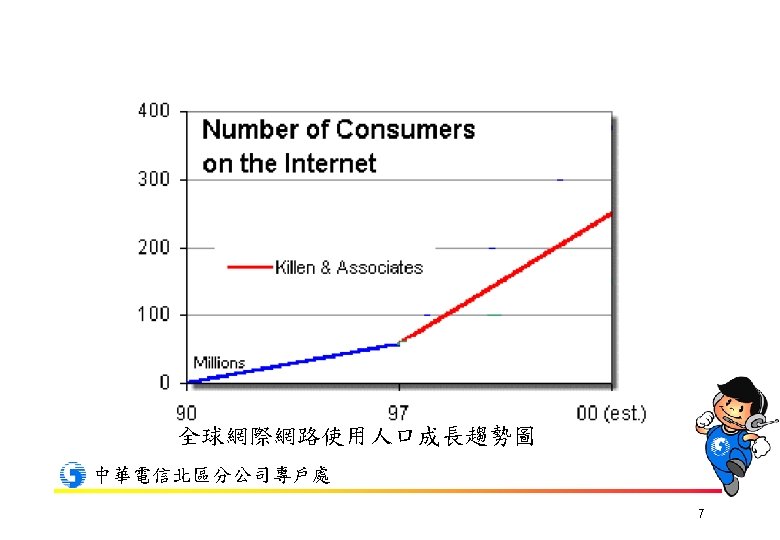

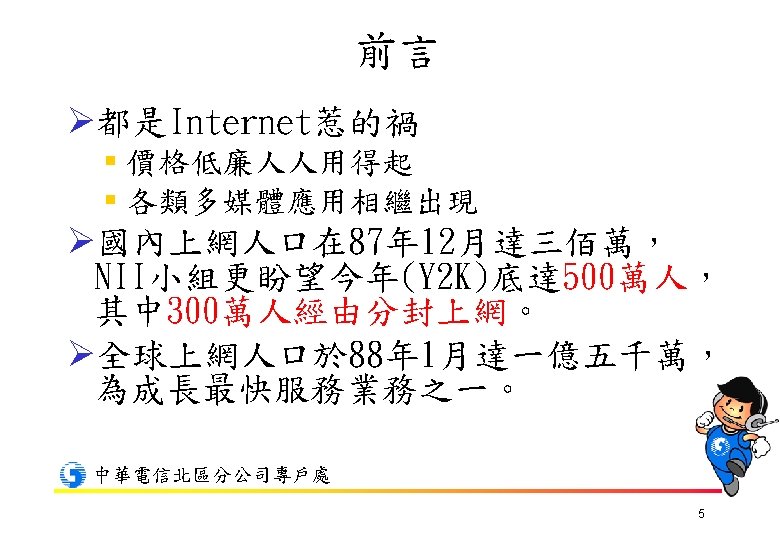

4000 3500 3000 2500 2000 1500 1000 500

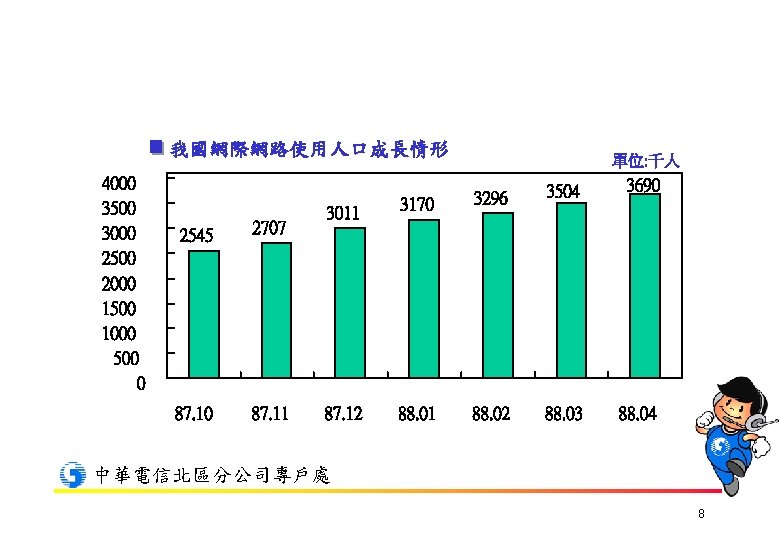

我國網際網路使用人口成長情形 4000 3500 3000 2500 2000 1500 1000 500 0 2545 2707 87. 10 87. 11 單位: 千人 3011 3170 3296 87. 12 88. 01 88. 02 3504 3690 88. 03 88. 04 中華電信北區分公司專戶處 8

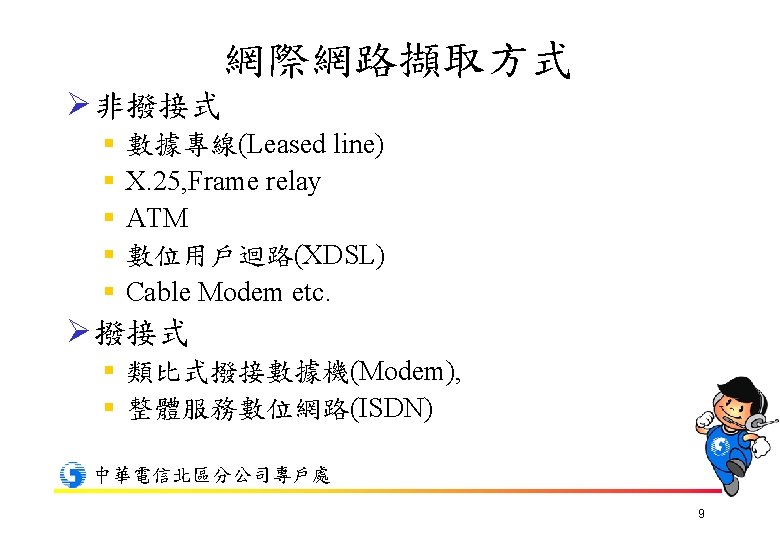

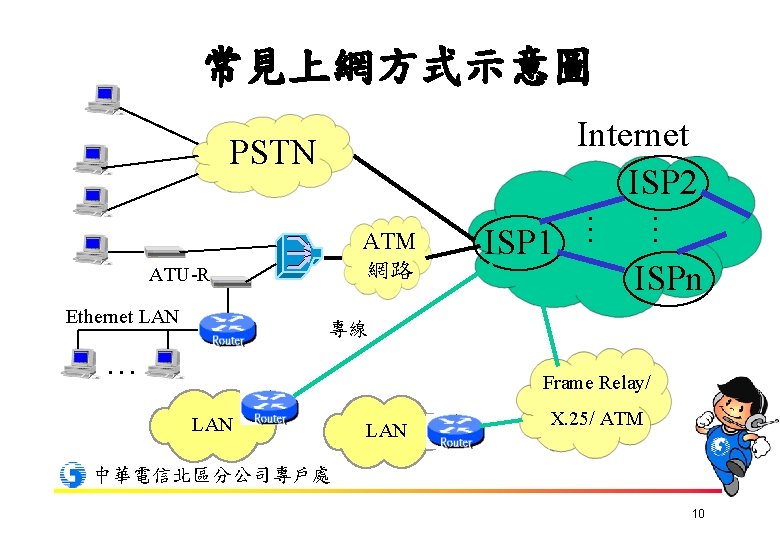

常見上網方式示意圖 Internet ISP 2 PSTN Ethernet LAN … ATU-R ISP 1 … ATM 網路 ISPn 專線 … Frame Relay/ LAN X. 25/ ATM 中華電信北區分公司專戶處 10

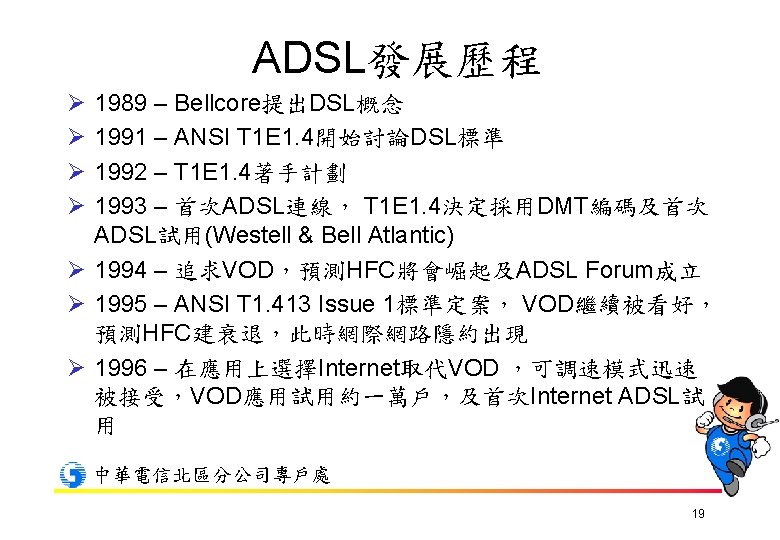

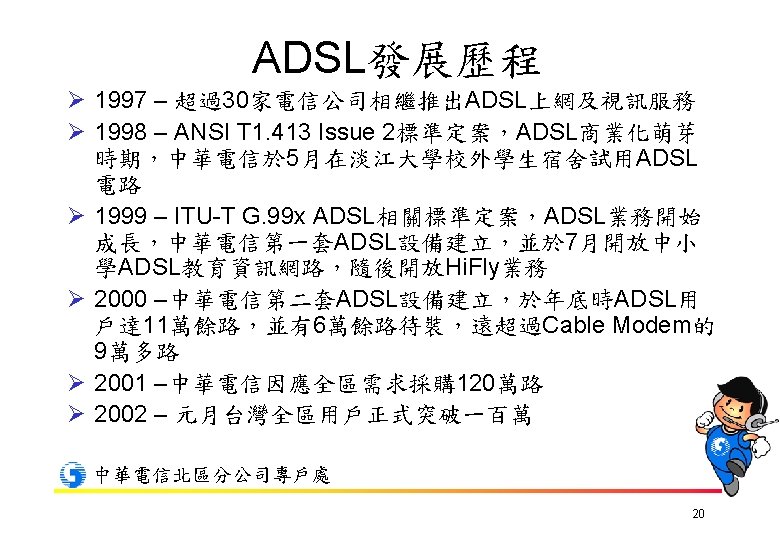

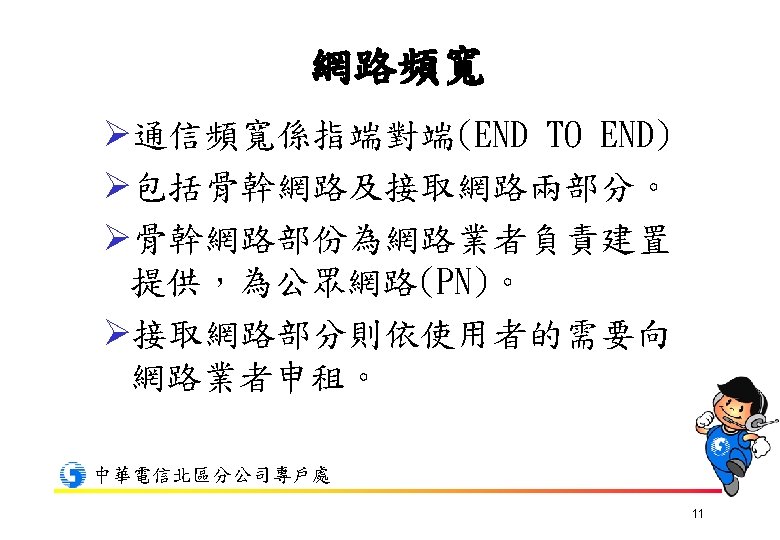

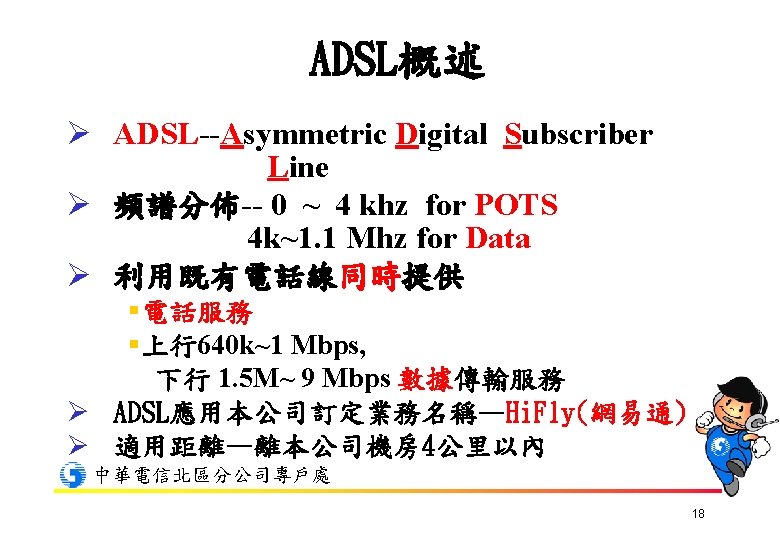

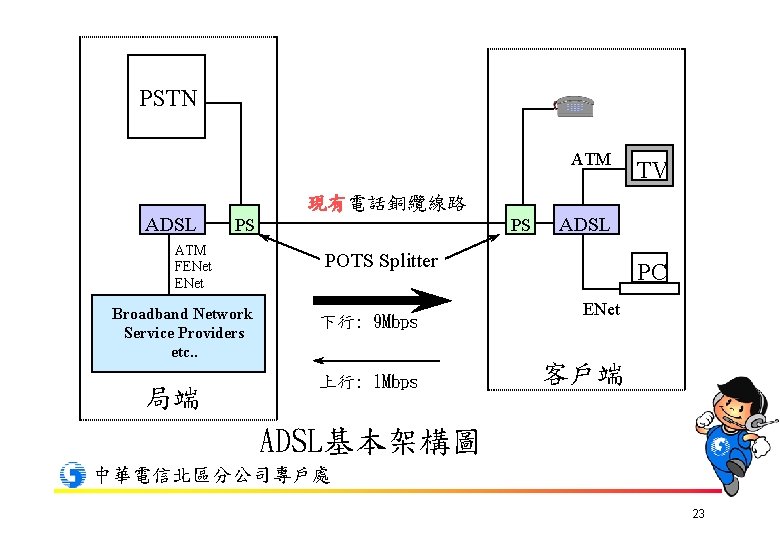

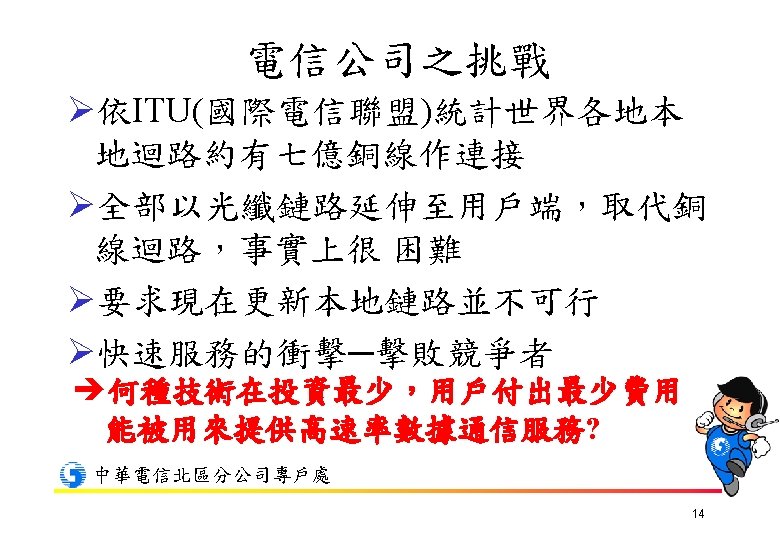

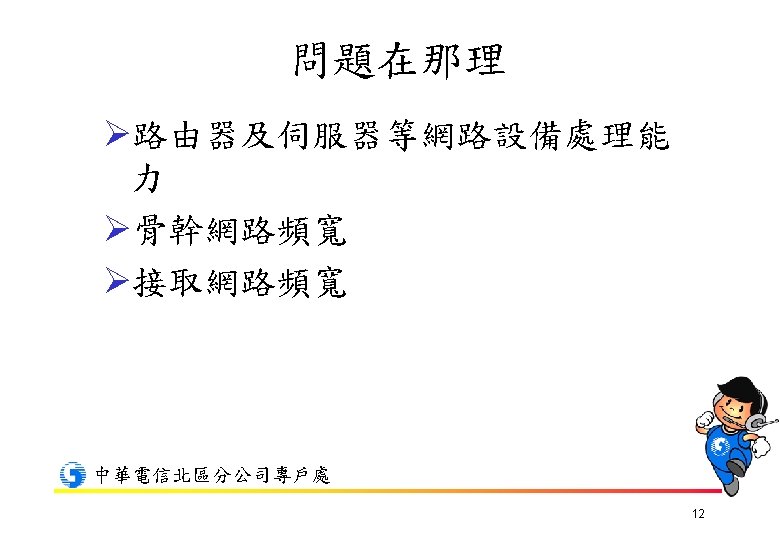

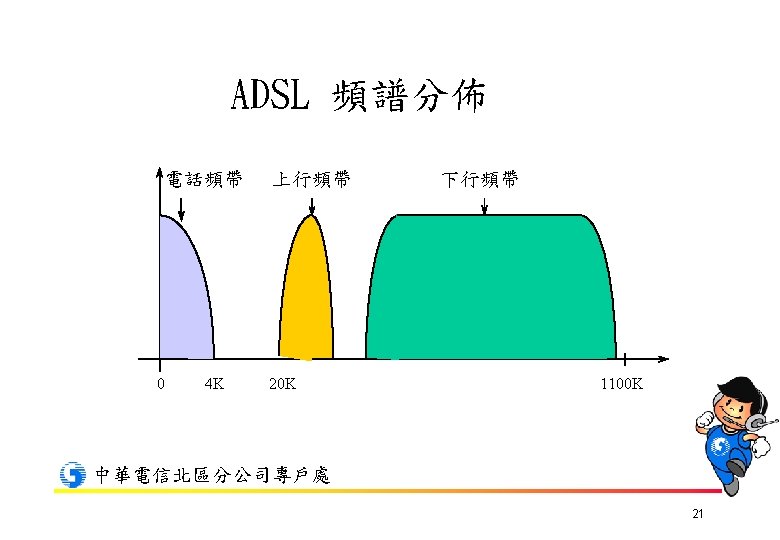

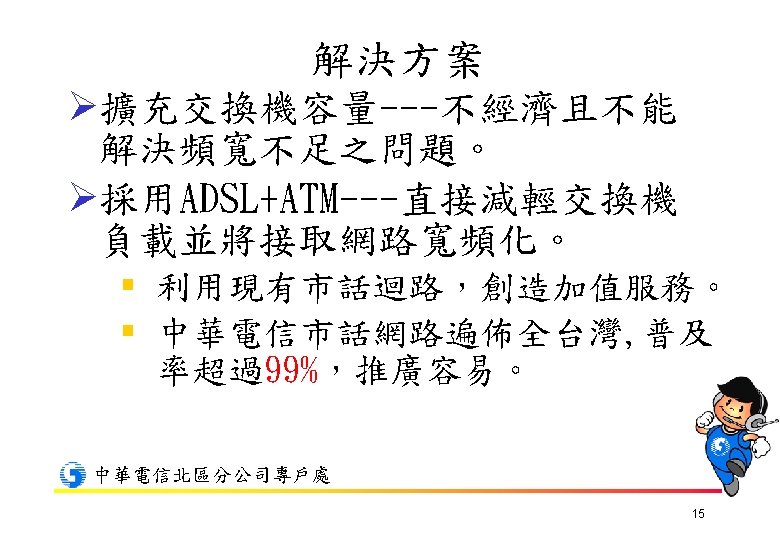

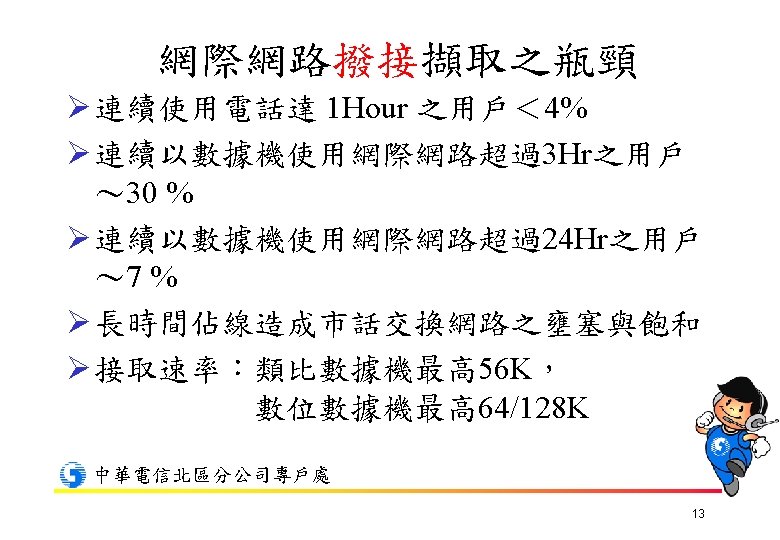

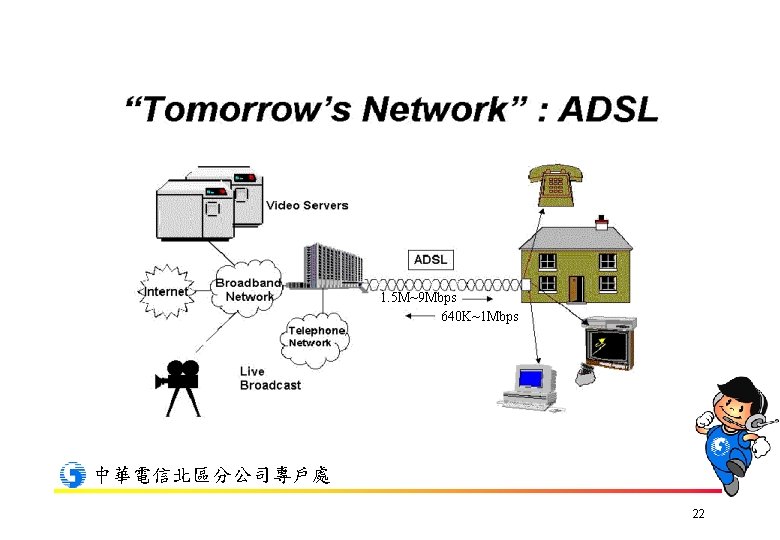

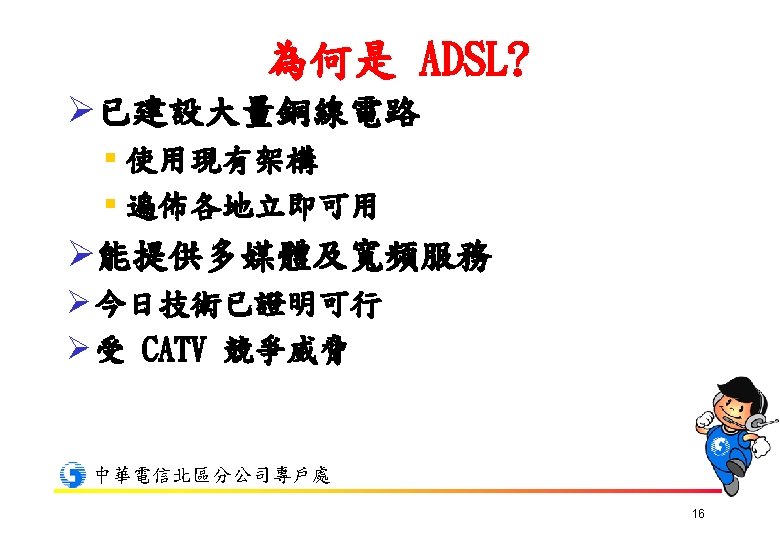

PSTN ATM TV 現有電話銅纜線路 ADSL PS ATM FENet Broadband Network Service Providers etc. . 局端 PS ADSL POTS Splitter 下行: 9 Mbps 上行: 1 Mbps PC ENet 客戶端 ADSL基本架構圖 中華電信北區分公司專戶處 23

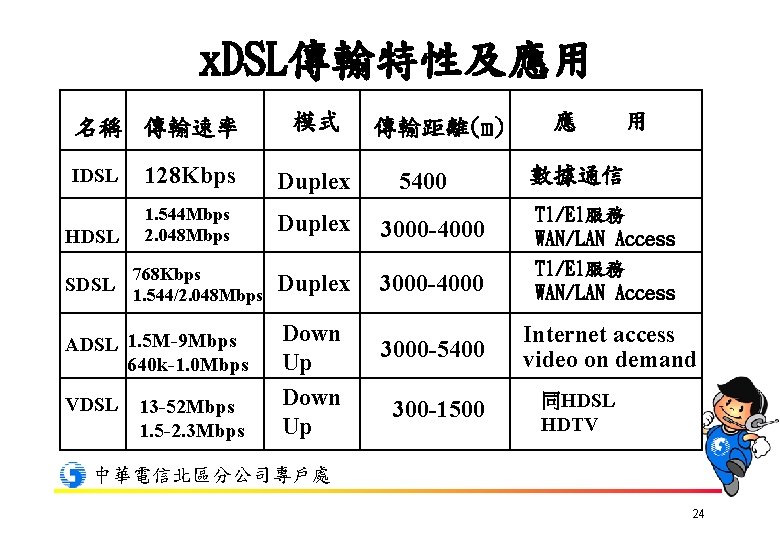

x. DSL傳輸特性及應用 名稱 傳輸速率 模式 傳輸距離(m) 應　　用 IDSL 128 Kbps Duplex HDSL 1. 544 Mbps 2. 048 Mbps Duplex 3000 -4000 T 1/E 1服務 WAN/LAN Access 3000 -5400 Internet access video on demand SDSL 768 Kbps 1. 544/2. 048 Mbps ADSL 1. 5 M-9 Mbps 640 k-1. 0 Mbps VDSL 13 -52 Mbps 1. 5 -2. 3 Mbps Down Up 5400 300 -1500 數據通信 同HDSL HDTV 中華電信北區分公司專戶處 24

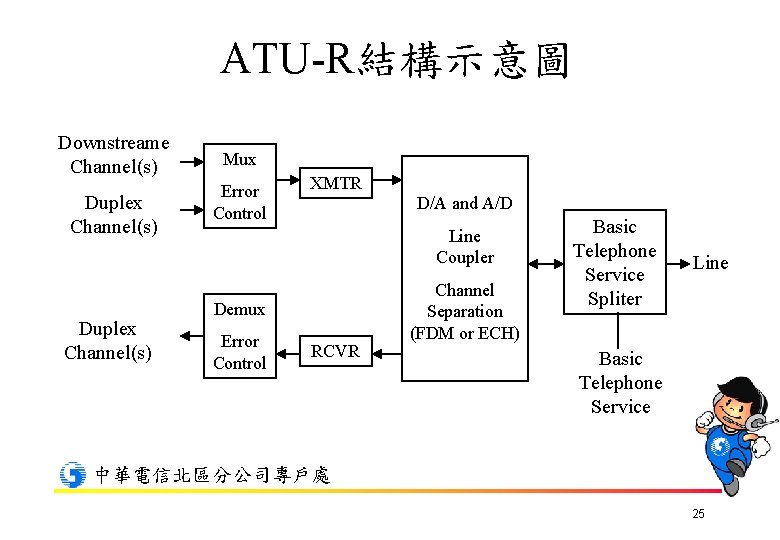

ATU-R結構示意圖 Downstreame Channel(s) Duplex Channel(s) Mux Error Control XMTR D/A and A/D Line Coupler Demux Error Control RCVR Channel Separation (FDM or ECH) Basic Telephone Service Spliter Line Basic Telephone Service 中華電信北區分公司專戶處 25

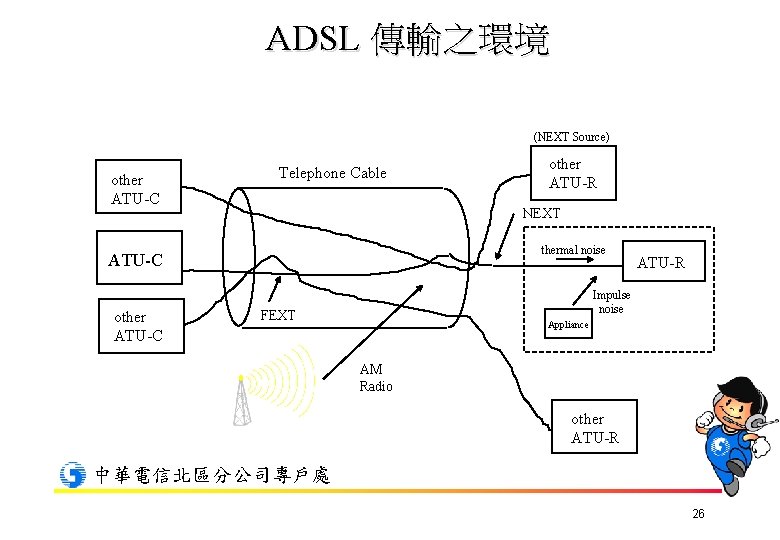

ADSL 傳輸之環境 (NEXT Source) other ATU-C Telephone Cable NEXT thermal noise ATU-C other ATU-R Impulse noise FEXT Appliance AM Radio other ATU-R 中華電信北區分公司專戶處 26

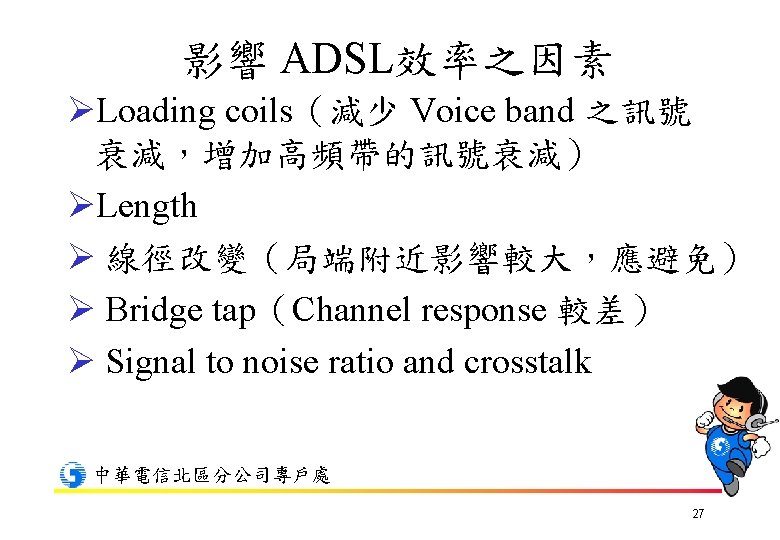

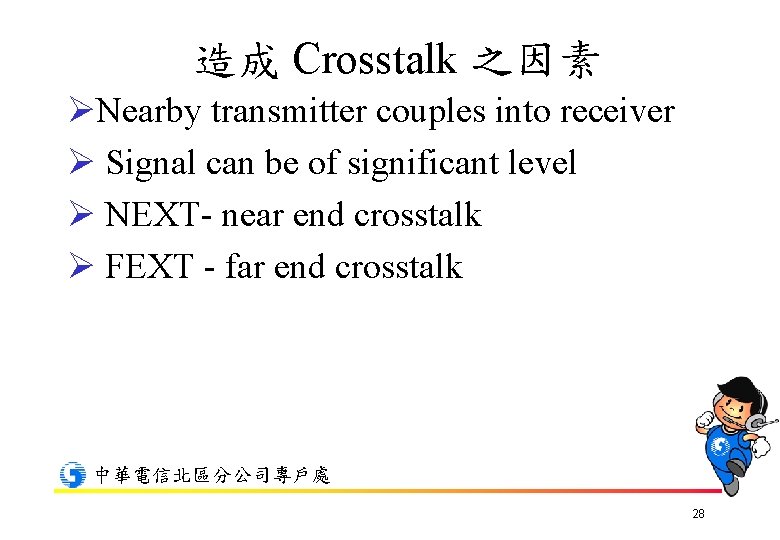

造成 Crosstalk 之因素 ØNearby transmitter couples into receiver Ø Signal can be of significant level Ø NEXT- near end crosstalk Ø FEXT - far end crosstalk 中華電信北區分公司專戶處 28

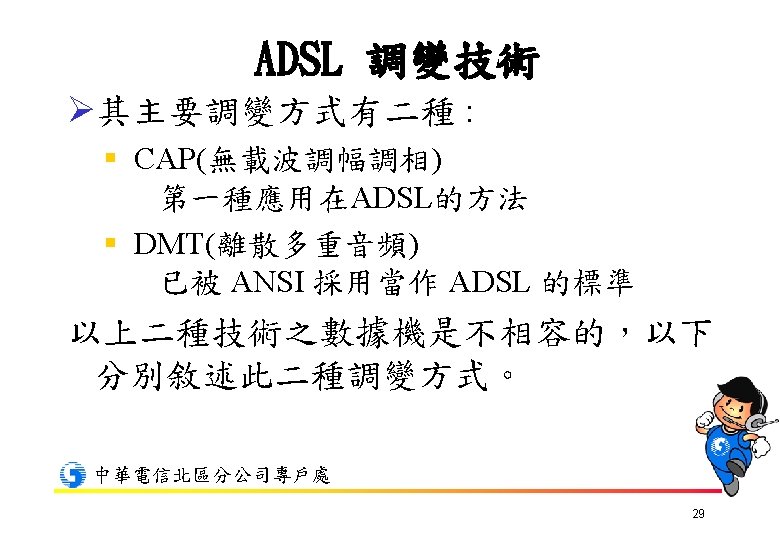

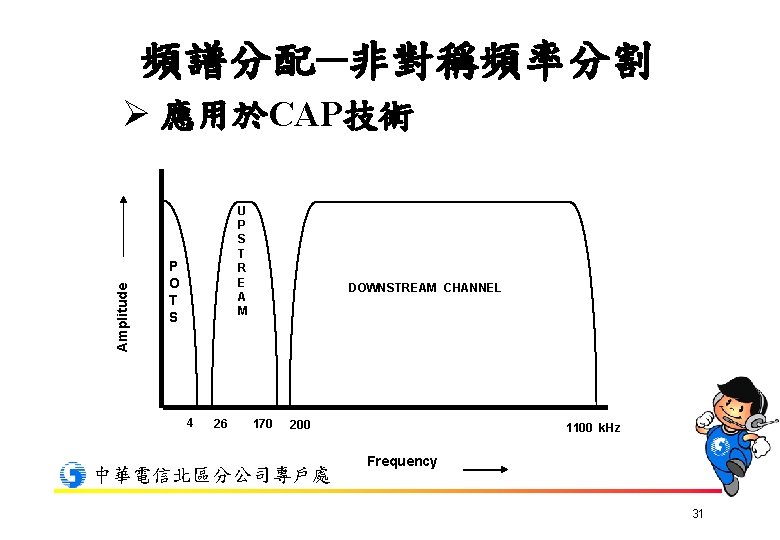

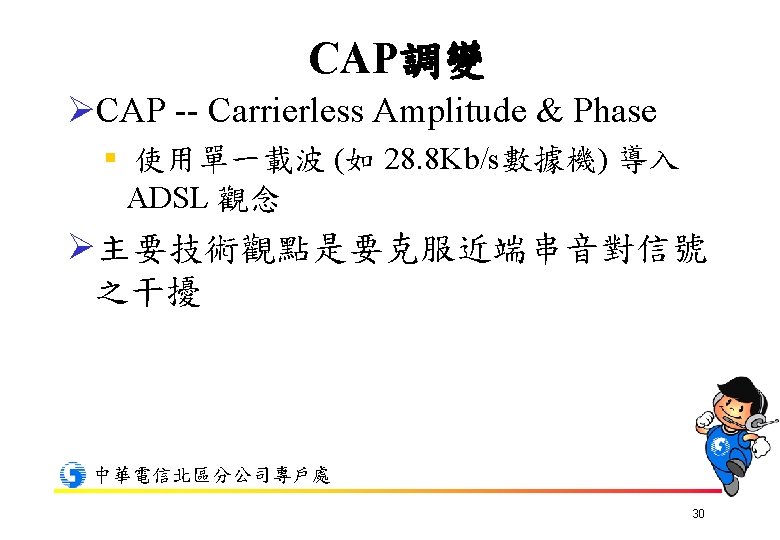

頻譜分配─非對稱頻率分割 Amplitude Ø 應用於CAP技術 U P S T R E A M P O T S 4 26 DOWNSTREAM CHANNEL 170 200 中華電信北區分公司專戶處 1100 k. Hz Frequency 31

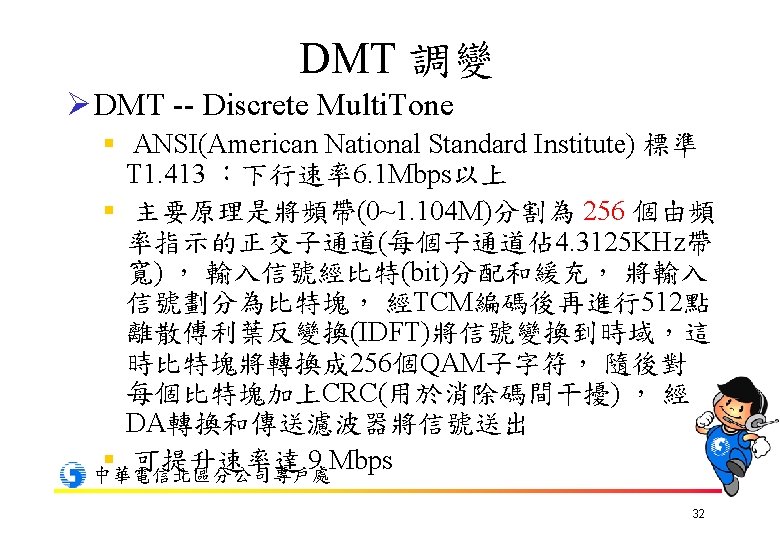

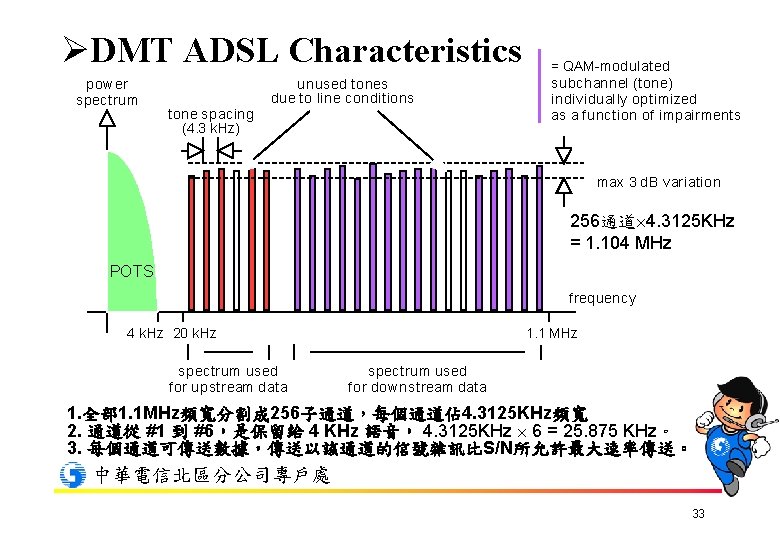

ØDMT ADSL Characteristics power spectrum unused tones due to line conditions tone spacing (4. 3 k. Hz) = QAM-modulated subchannel (tone) individually optimized as a function of impairments max 3 d. B variation 256通道 4. 3125 KHz = 1. 104 MHz POTS frequency 4 k. Hz 20 k. Hz spectrum used for upstream data 1. 1 MHz spectrum used for downstream data 1. 全部 1. 1 MHz頻寬分割成 256子通道，每個通道佔 4. 3125 KHz頻寬 2. 通道從 #1 到 #6，是保留給 4 KHz 語音， 4. 3125 KHz 6 = 25. 875 KHz。 3. 每個通道可傳送數據，傳送以該通道的信號雜訊比S/N所允許最大速率傳送。 中華電信北區分公司專戶處 33

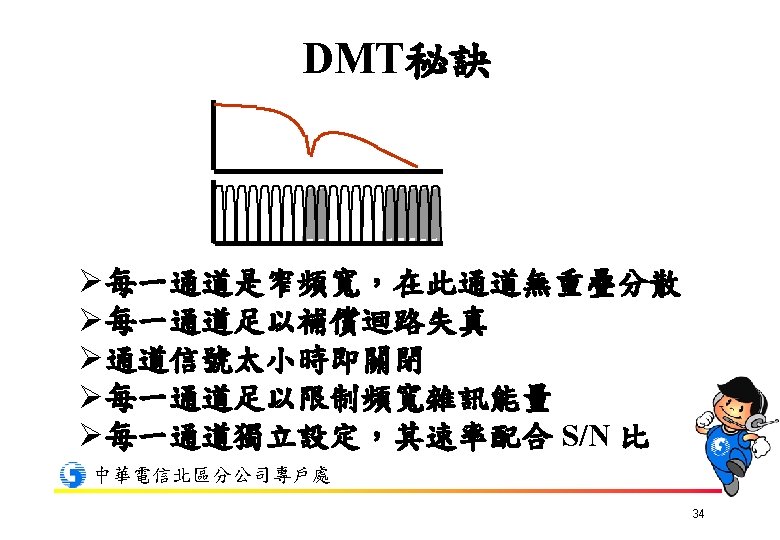

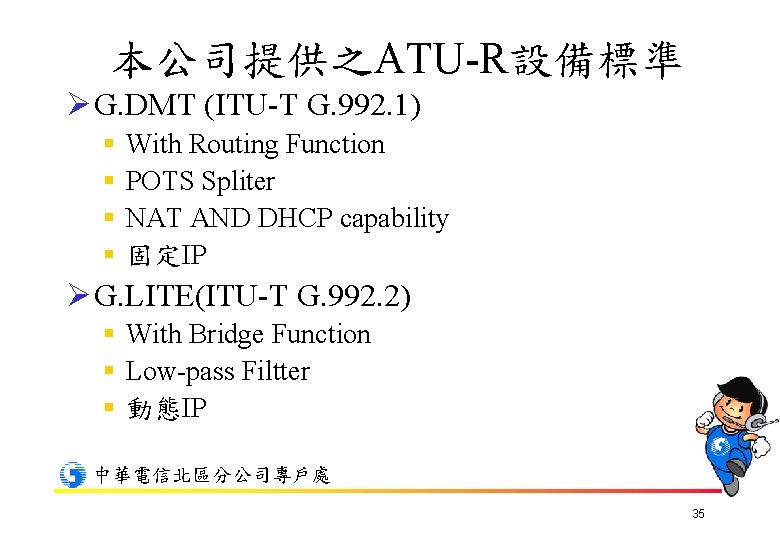

本公司提供之ATU-R設備標準 Ø G. DMT (ITU-T G. 992. 1) § § With Routing Function POTS Spliter NAT AND DHCP capability 固定IP Ø G. LITE(ITU-T G. 992. 2) § With Bridge Function § Low-pass Filtter § 動態IP 中華電信北區分公司專戶處 35

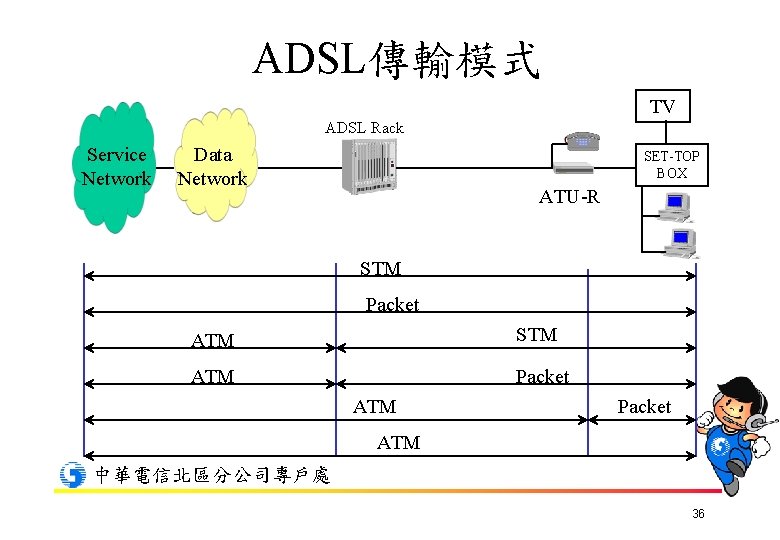

ADSL傳輸模式 TV ADSL Rack Service Network Data Network SET-TOP BOX ATU-R STM Packet ATM STM ATM Packet ATM 中華電信北區分公司專戶處 36

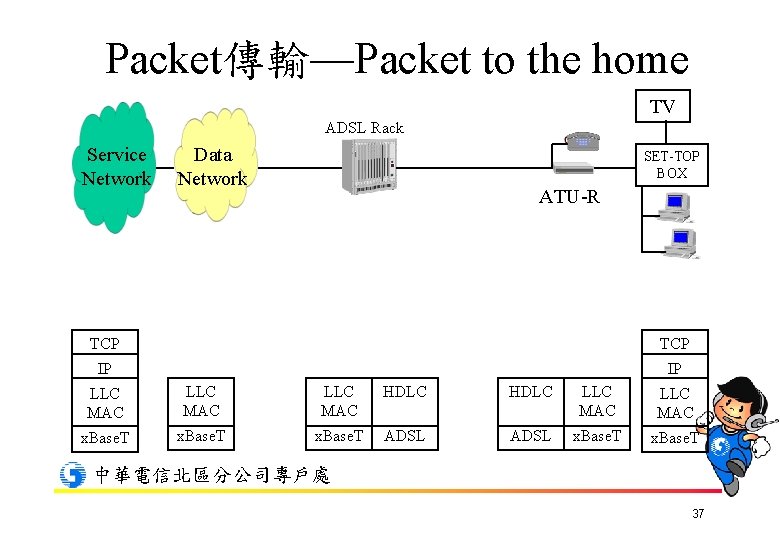

Packet傳輸—Packet to the home TV ADSL Rack Service Network Data Network SET-TOP BOX ATU-R TCP IP IP LLC MAC HDLC LLC MAC x. Base. T ADSL x. Base. T 中華電信北區分公司專戶處 37

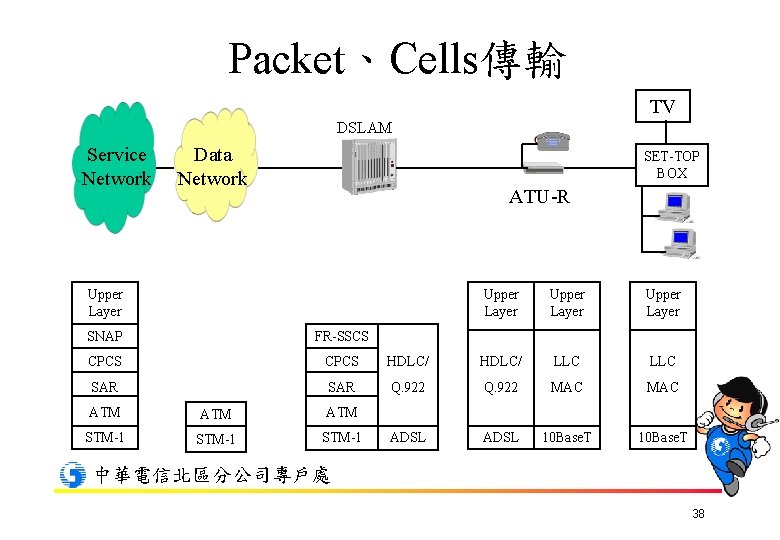

Packet、Cells傳輸 TV DSLAM Service Network Data Network SET-TOP BOX ATU-R Upper Layer SNAP FR-SSCS CPCS HDLC/ LLC SAR Q. 922 MAC ATM ATM STM-1 ADSL 10 Base. T 中華電信北區分公司專戶處 38

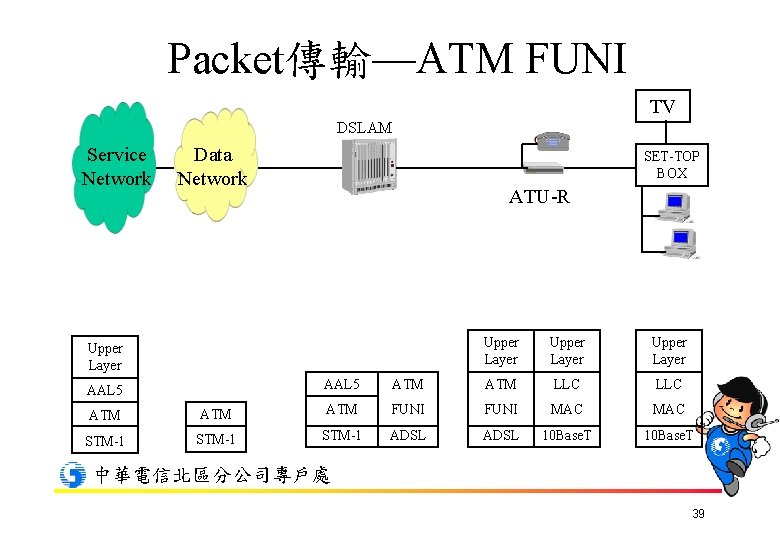

Packet傳輸—ATM FUNI TV DSLAM Service Network Data Network SET-TOP BOX ATU-R Upper Layer AAL 5 Upper Layer AAL 5 ATM LLC ATM ATM FUNI MAC STM-1 ADSL 10 Base. T 中華電信北區分公司專戶處 39

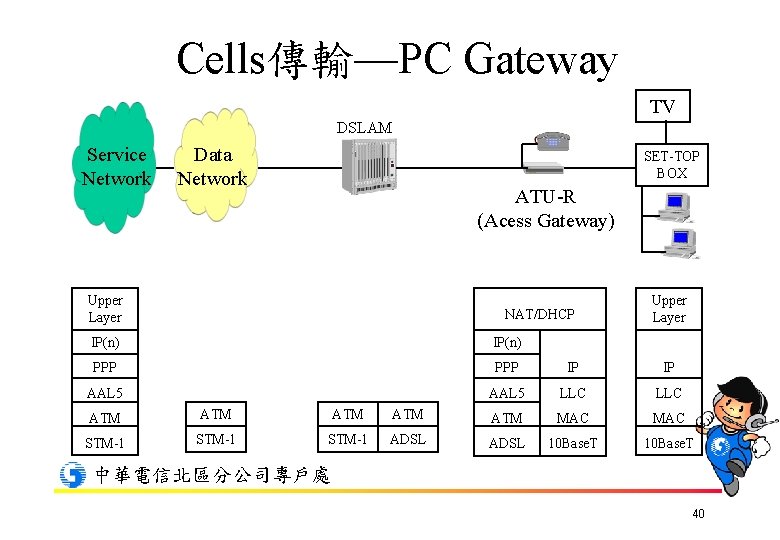

Cells傳輸—PC Gateway TV DSLAM Service Network Data Network SET-TOP BOX ATU-R (Acess Gateway) Upper Layer NAT/DHCP Upper Layer IP(n) PPP IP IP AAL 5 LLC ATM ATM ATM MAC STM-1 ADSL 10 Base. T 中華電信北區分公司專戶處 40

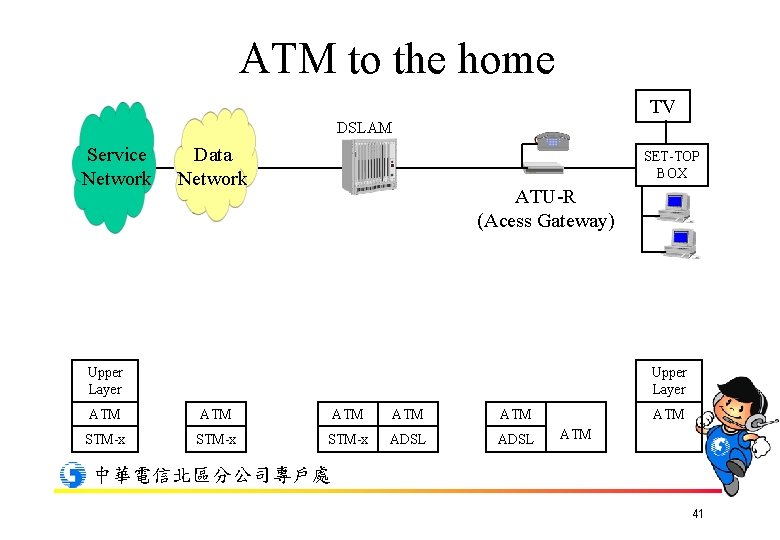

ATM to the home TV DSLAM Service Network Data Network SET-TOP BOX ATU-R (Acess Gateway) Upper Layer ATM ATM ATM STM-x ADSL ATM 中華電信北區分公司專戶處 41

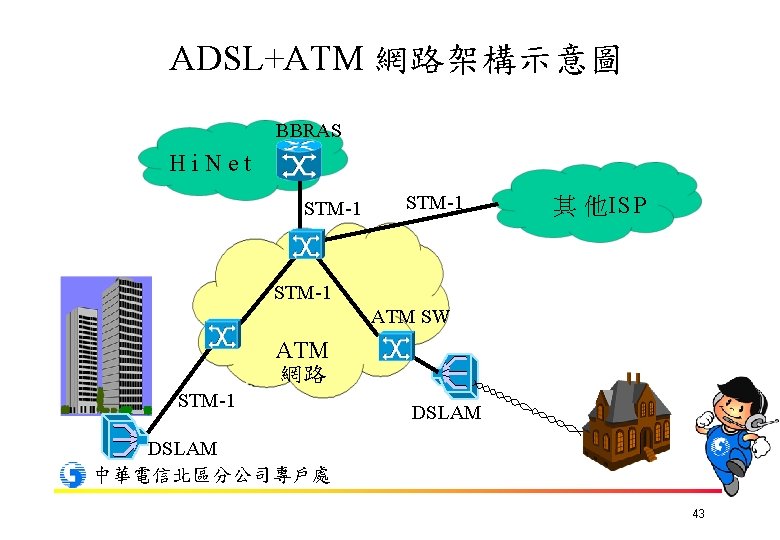

ADSL+ATM 網路架構示意圖 BBRAS Hi. Net STM-1 其 他ISP STM-1 ATM SW ATM 網路 STM-1 DSLAM 中華電信北區分公司專戶處 43

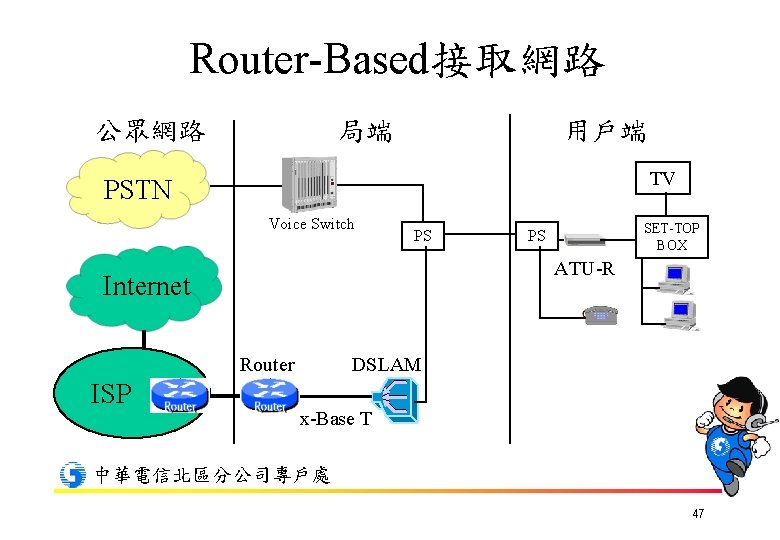

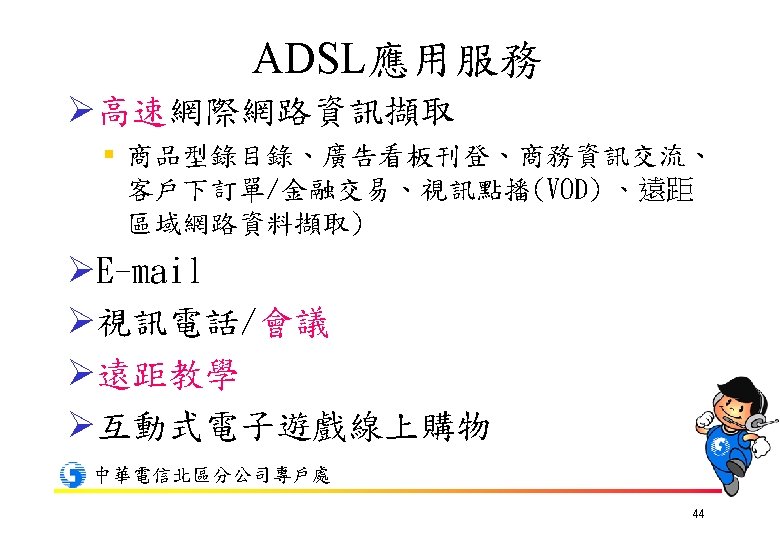

Router-Based接取網路 公眾網路 局端 用戶端 TV PSTN Voice Switch PS ATU-R Internet Router ISP SET-TOP BOX PS DSLAM x-Base T 中華電信北區分公司專戶處 47

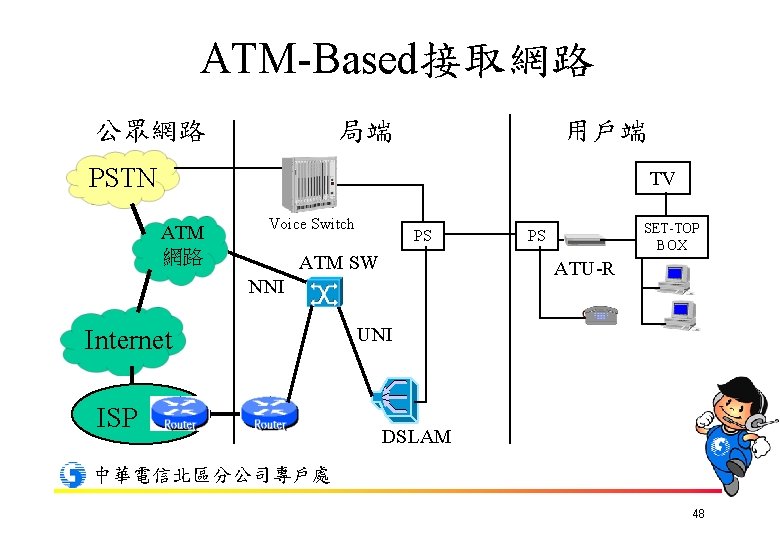

ATM-Based接取網路 公眾網路 局端 用戶端 PSTN TV ATM 網路 Voice Switch PS ATM SW ATU-R NNI Internet ISP SET-TOP BOX PS UNI DSLAM 中華電信北區分公司專戶處 48

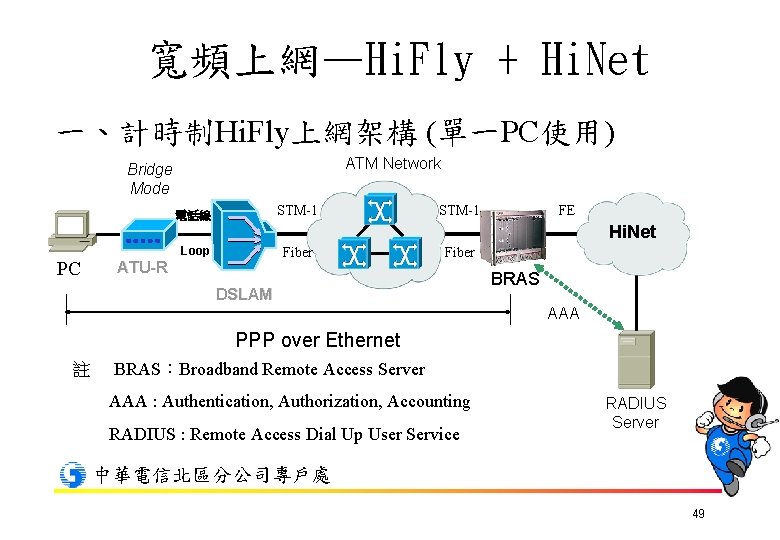

寬頻上網—Hi. Fly + Hi. Net 一、計時制Hi. Fly上網架構 (單一PC使用) ATM Network Bridge Mode STM-1 電話線 STM-1 FE Hi. Net PC Loop Fiber ATU-R Fiber DSLAM BRAS AAA PPP over Ethernet 註 BRAS：Broadband Remote Access Server AAA : Authentication, Authorization, Accounting RADIUS : Remote Access Dial Up User Service RADIUS Server 中華電信北區分公司專戶處 49

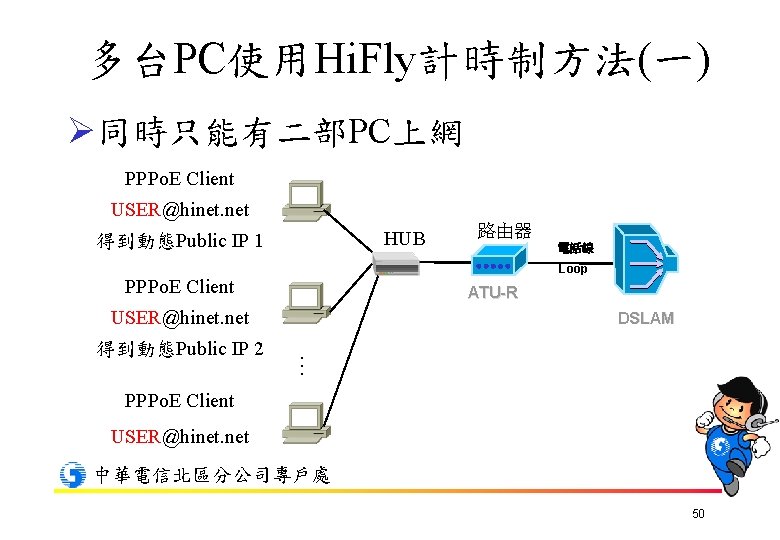

多台PC使用Hi. Fly計時制方法(一) Ø同時只能有二部PC上網 PPPo. E Client USER@hinet. net HUB 得到動態Public IP 1 電話線 Loop PPPo. E Client ATU-R USER@hinet. net DSLAM … 得到動態Public IP 2 路由器 PPPo. E Client USER@hinet. net 中華電信北區分公司專戶處 50

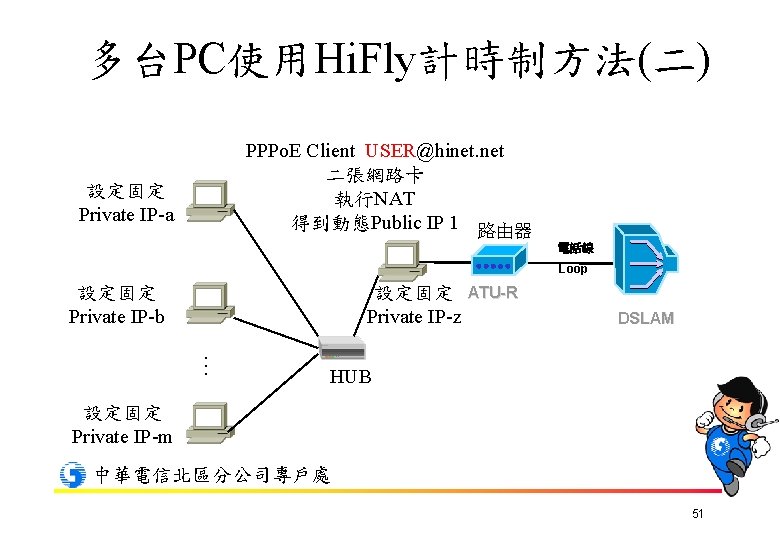

多台PC使用Hi. Fly計時制方法(二) PPPo. E Client USER@hinet. net 二張網路卡 執行NAT 得到動態Public IP 1 路由器 設定固定 Private IP-a 電話線 Loop 設定固定 Private IP-b 設定固定 Private IP-z ATU-R DSLAM … HUB 設定固定 Private IP-m 中華電信北區分公司專戶處 51

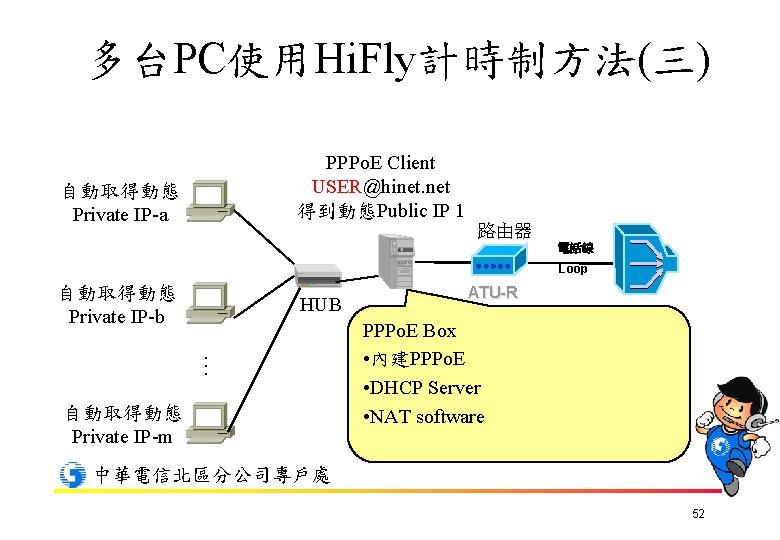

多台PC使用Hi. Fly計時制方法(三) PPPo. E Client USER@hinet. net 得到動態Public IP 1 自動取得動態 Private IP-a 路由器 電話線 Loop 自動取得動態 Private IP-b HUB … 自動取得動態 Private IP-m ATU-R PPPo. E Box • 內建PPPo. E • DHCP Server • NAT software DSLAM 中華電信北區分公司專戶處 52

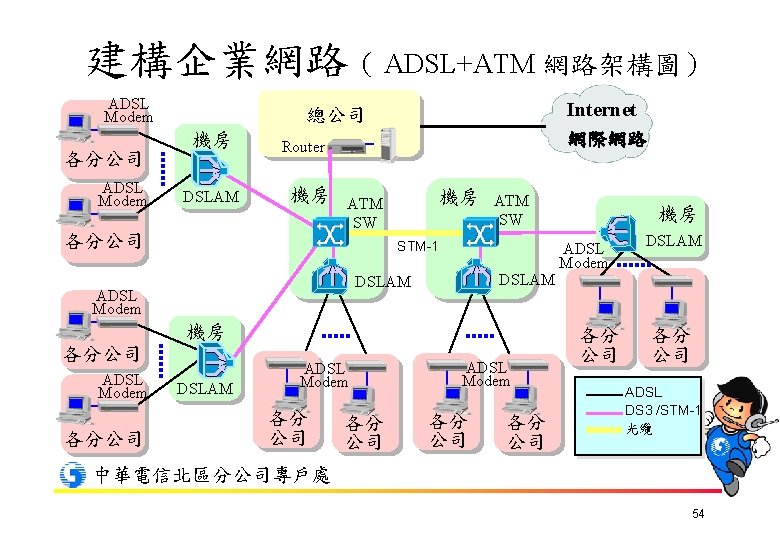

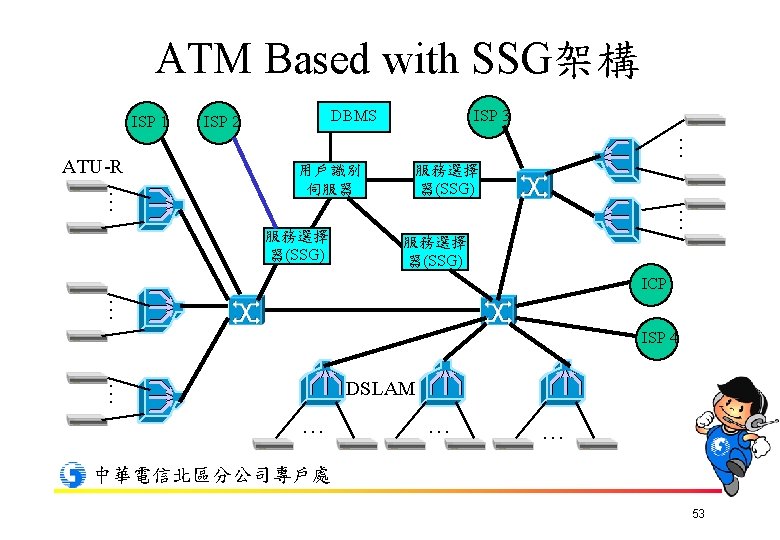

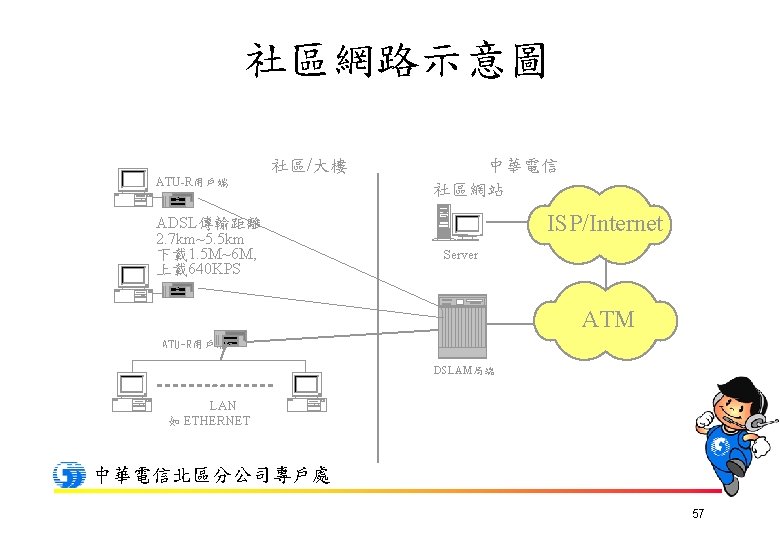

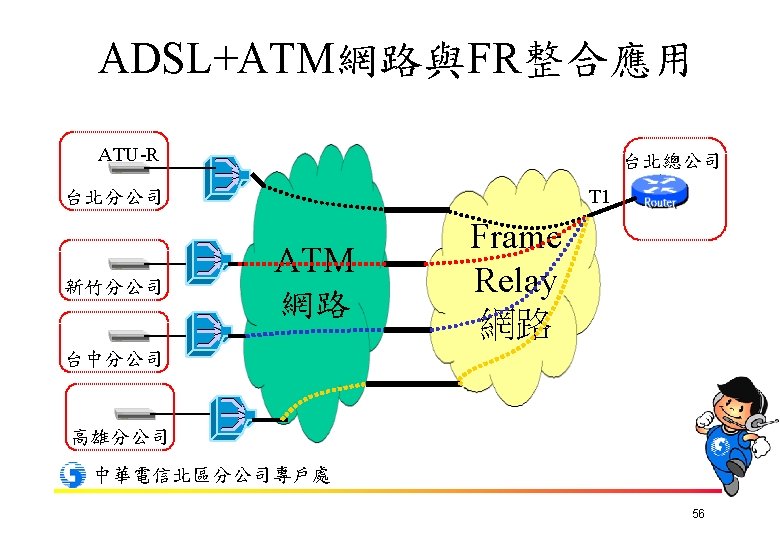

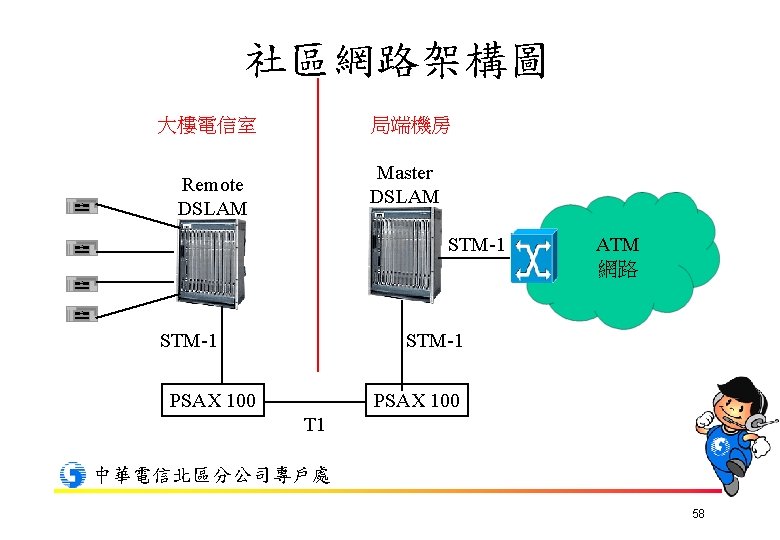

網路廣播及視訊會議系統架構圖 ATU-R IP/TV Server DSLAM HUB IP/TV Viwer 遠距教 學會場 3 Com ATM LAN Switch ATU-R 節目源 HUB ATU-R 3 Com H. 323 CPE IP/TV Viwer H. 323 CPE H. 320 CPE 中華電信北區分公司專戶處 IP/TV Content Manager ISDN H. 323/H. 320 Gateway H. 323 MCU H. 323 CPE 59

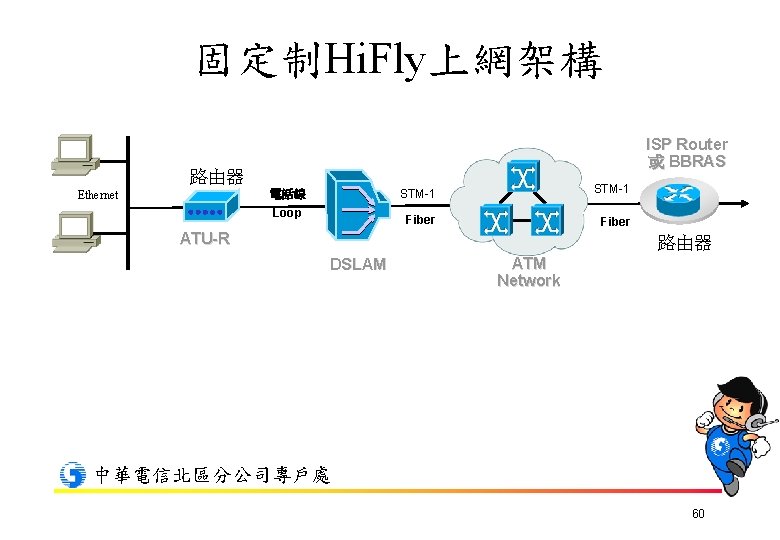

固定制Hi. Fly上網架構 ISP Router 或 BBRAS 路由器 電話線 Ethernet Loop STM-1 Fiber ATU-R 路由器 DSLAM ATM Network 中華電信北區分公司專戶處 60

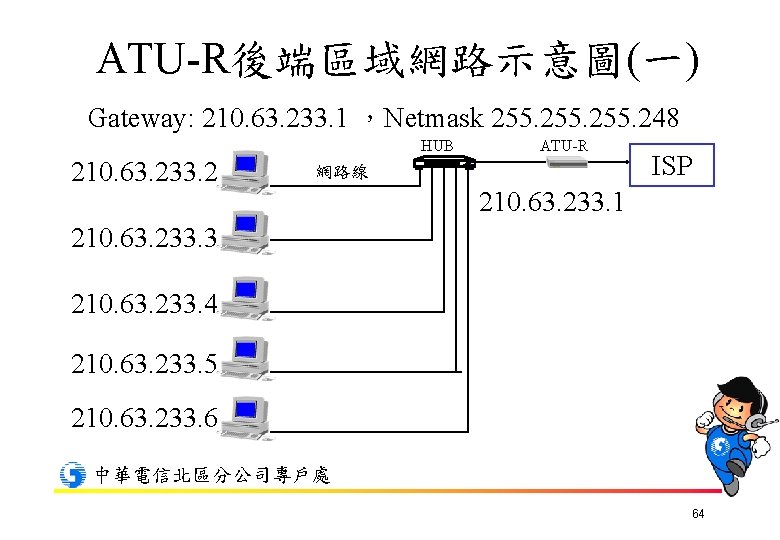

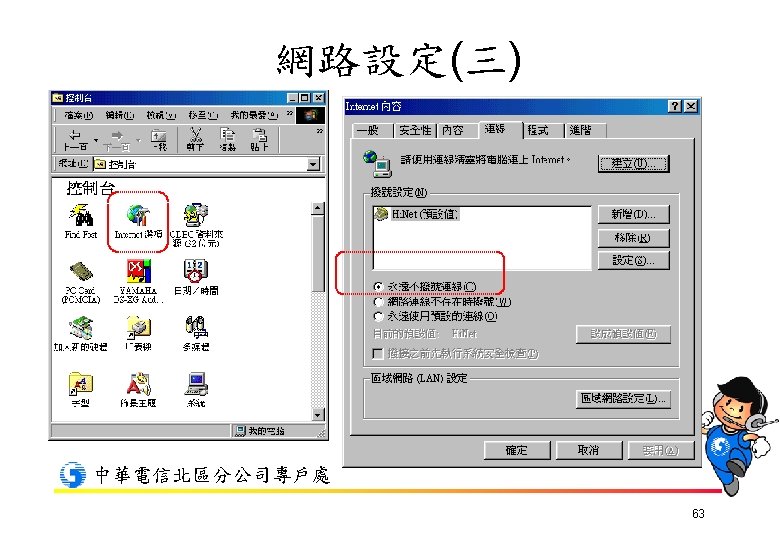

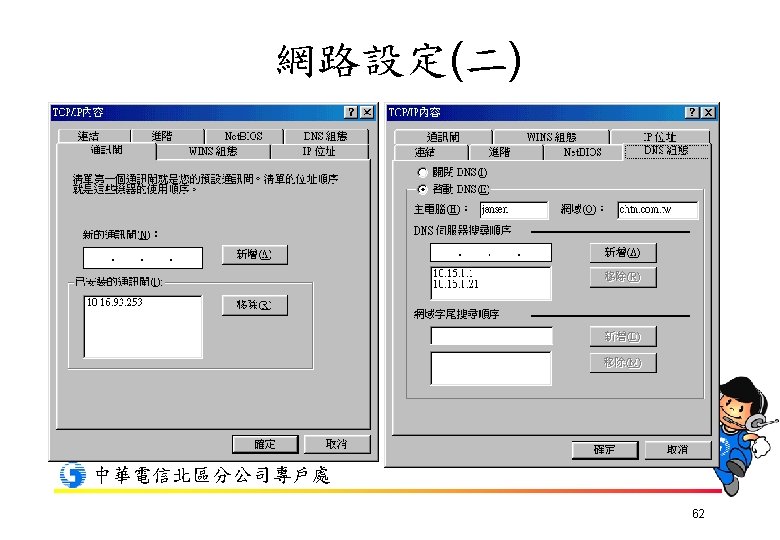

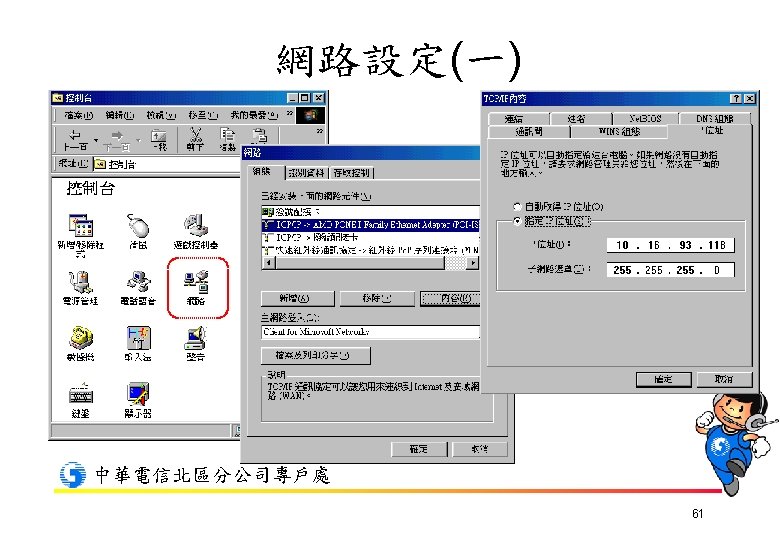

ATU-R後端區域網路示意圖(一) Gateway: 210. 63. 233. 1 ，Netmask 255. 248 HUB 210. 63. 233. 2 網路線 ATU-R 3 Com ISP 210. 63. 233. 1 210. 63. 233. 3 210. 63. 233. 4 210. 63. 233. 5 210. 63. 233. 6 中華電信北區分公司專戶處 64

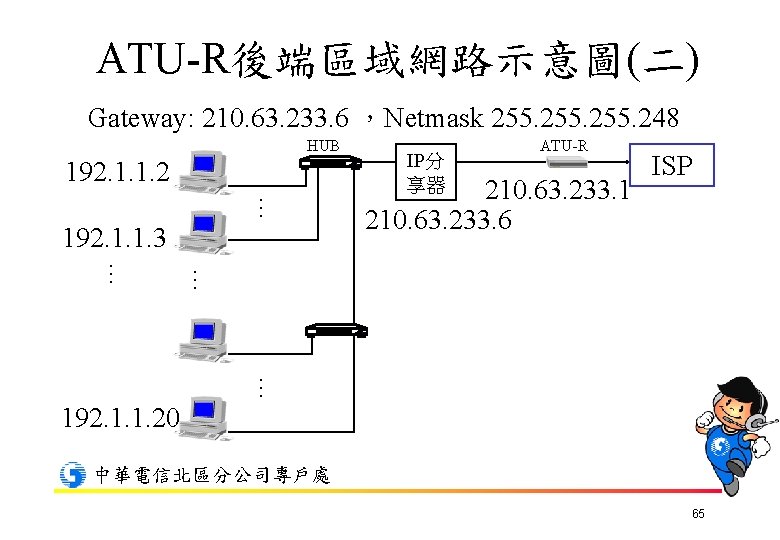

ATU-R後端區域網路示意圖(二) Gateway: 210. 63. 233. 6 ，Netmask 255. 248 HUB 192. 1. 1. 2 IP分 享器 3 Com … 192. 1. 1. 3 ATU-R 210. 63. 233. 1 210. 63. 233. 6 ISP … … 3 Com … 192. 1. 1. 20 中華電信北區分公司專戶處 65

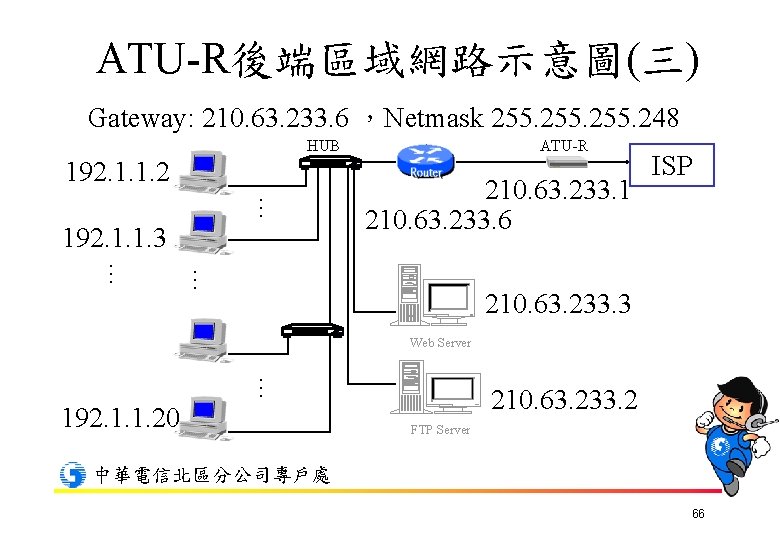

ATU-R後端區域網路示意圖(三) Gateway: 210. 63. 233. 6 ，Netmask 255. 248 HUB 192. 1. 1. 2 ATU-R 3 Com … 210. 63. 233. 1 210. 63. 233. 6 192. 1. 1. 3 ISP … … 210. 63. 233. 3 3 Com Web Server … 192. 1. 1. 20 210. 63. 233. 2 FTP Server 中華電信北區分公司專戶處 66

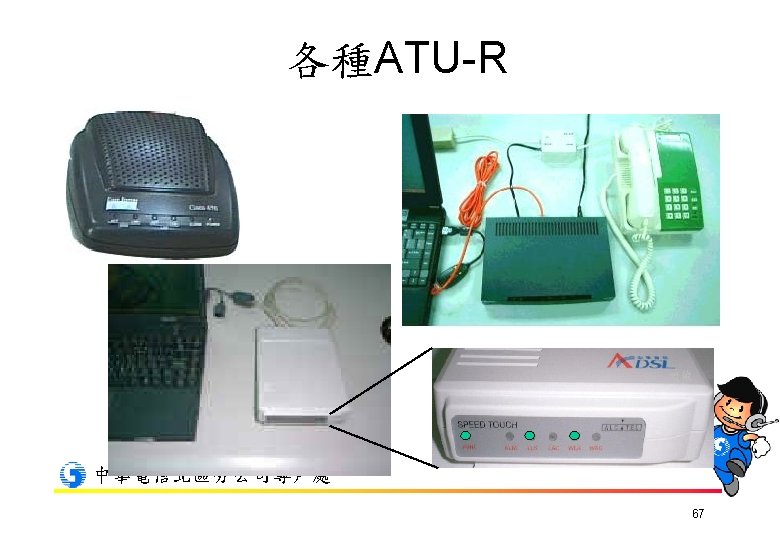

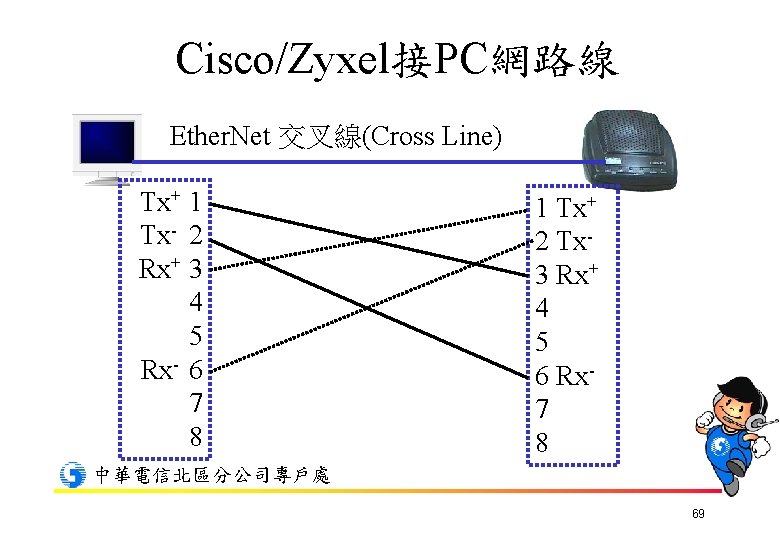

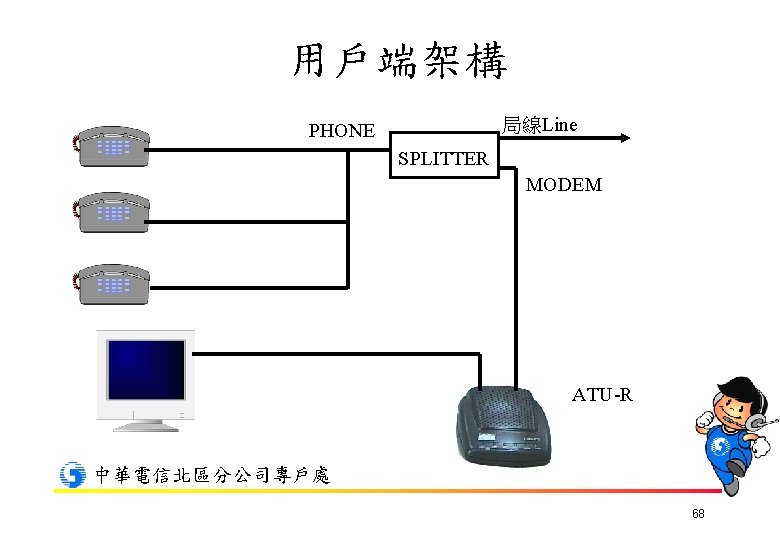

Cisco/Zyxel接PC網路線 Ether. Net 交叉線(Cross Line) Tx+ 1 Tx- 2 Rx+ 3 4 5 Rx- 6 7 8 1 Tx+ 2 Tx- 3 Rx+ 4 5 6 Rx- 7 8 中華電信北區分公司專戶處 69

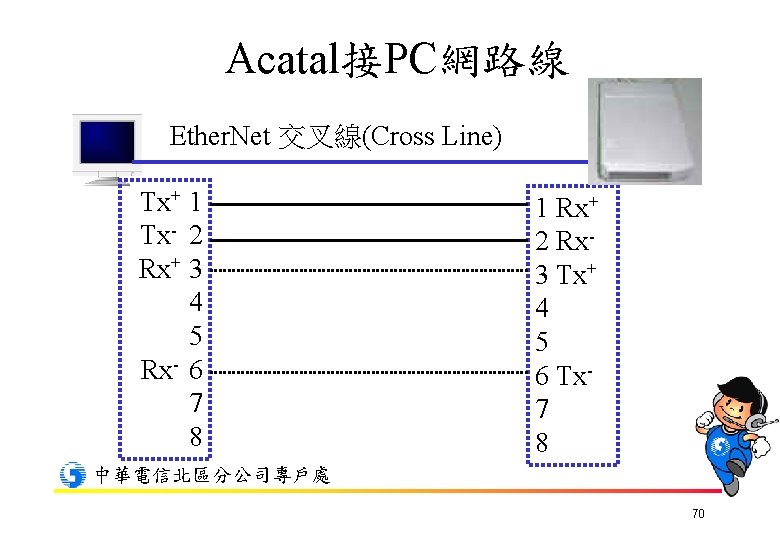

Acatal接PC網路線 Ether. Net 交叉線(Cross Line) Tx+ 1 Tx- 2 Rx+ 3 4 5 Rx- 6 7 8 1 Rx+ 2 Rx- 3 Tx+ 4 5 6 Tx- 7 8 中華電信北區分公司專戶處 70

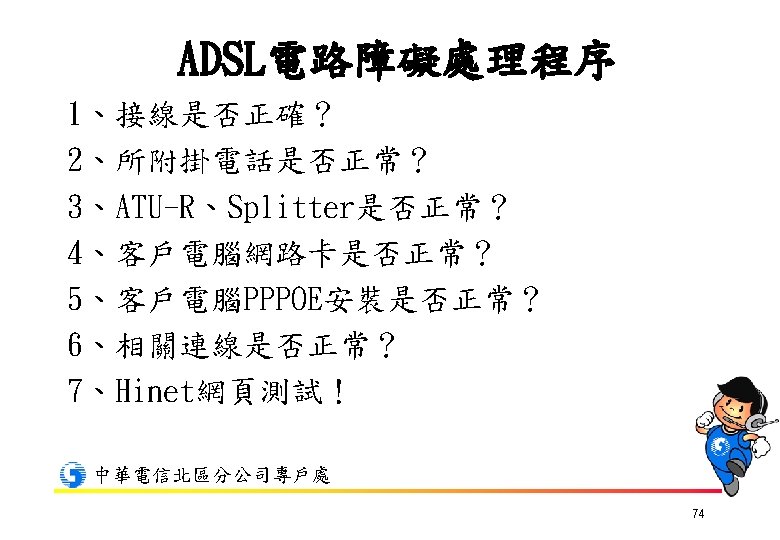

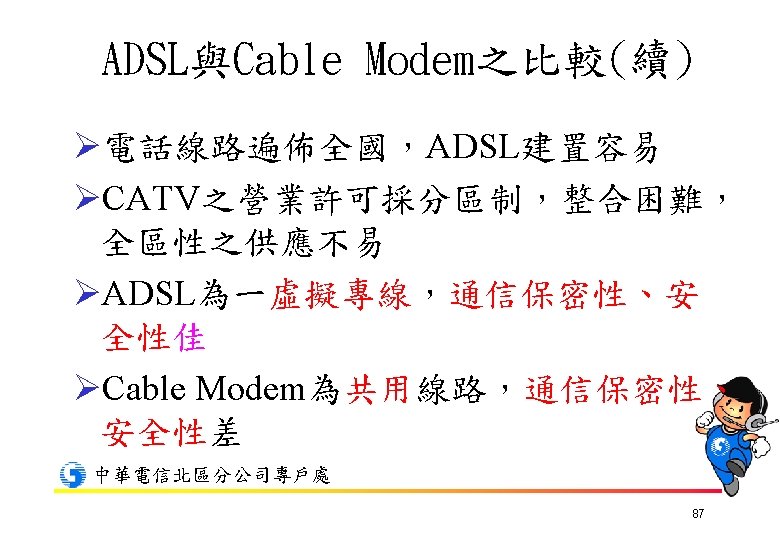

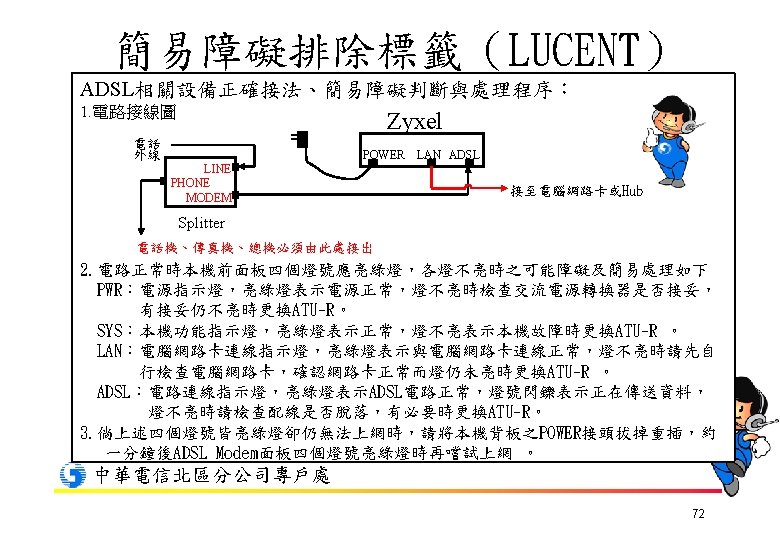

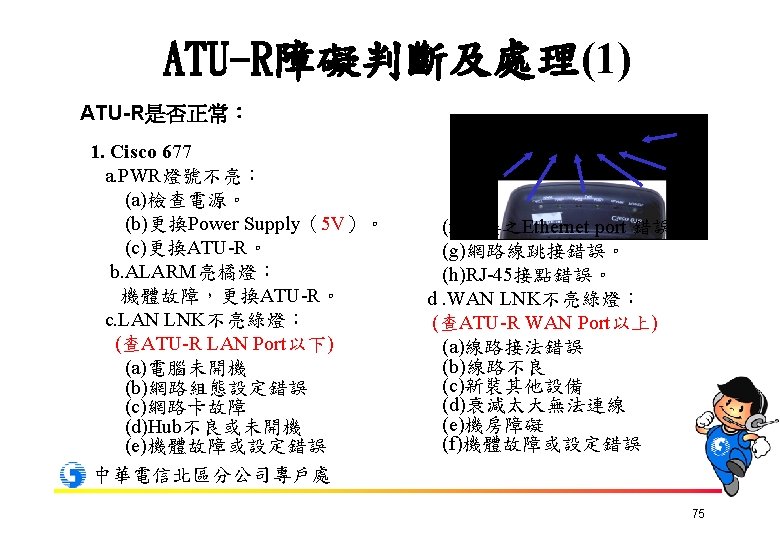

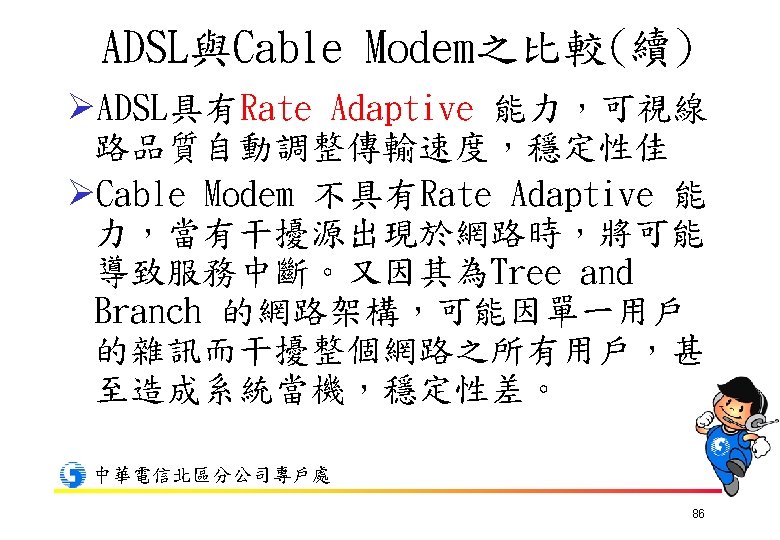

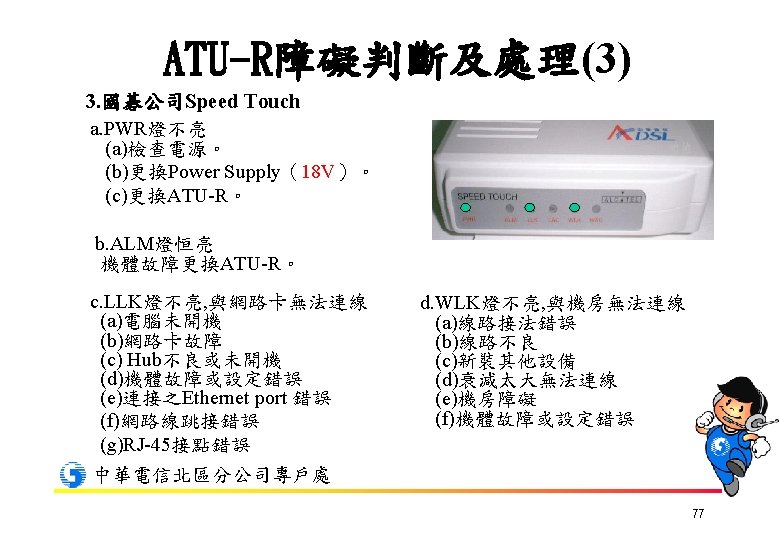

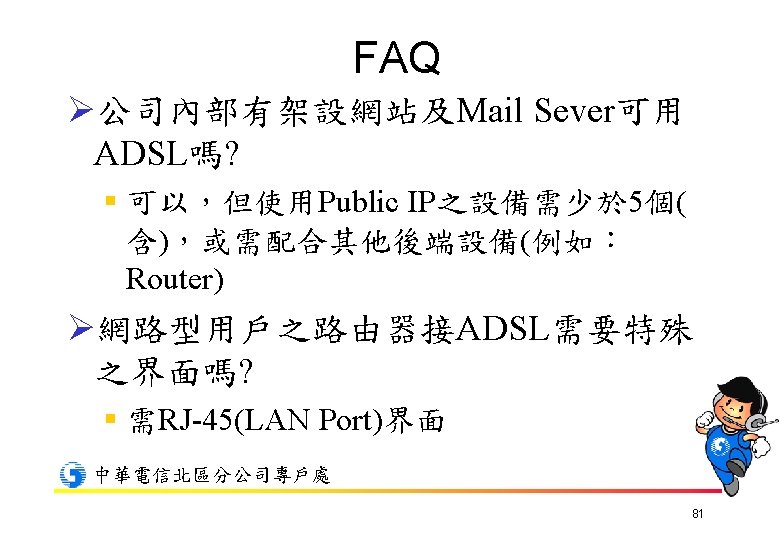

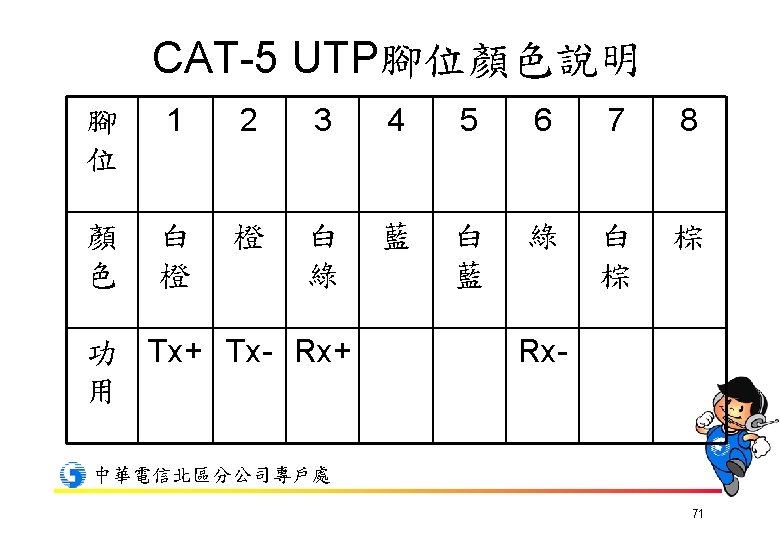

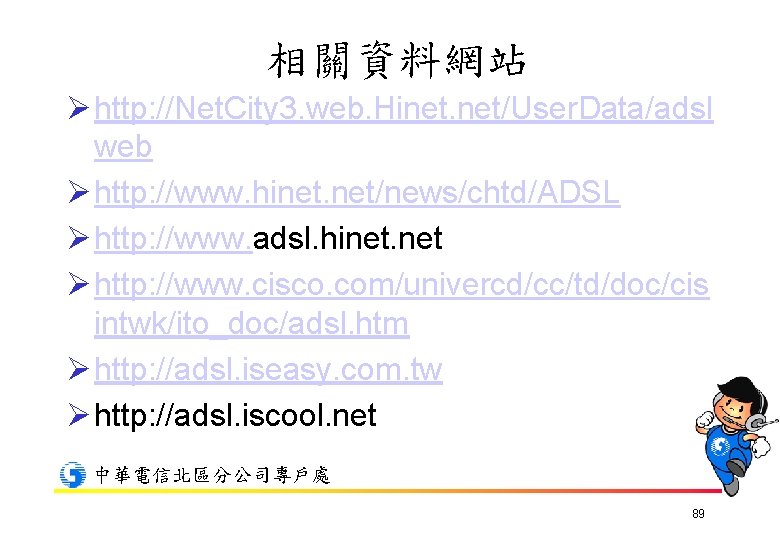

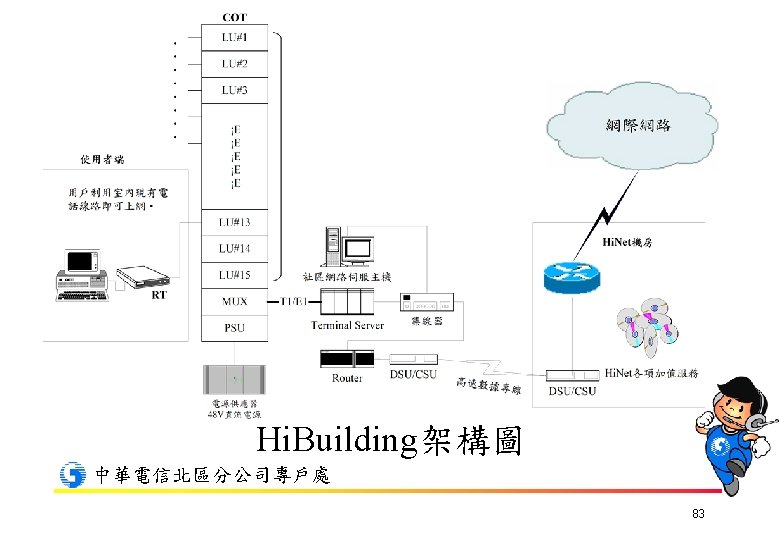

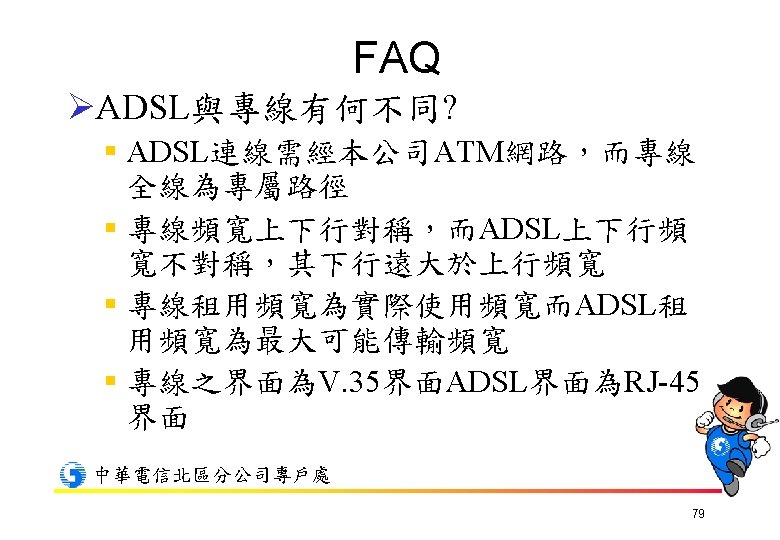

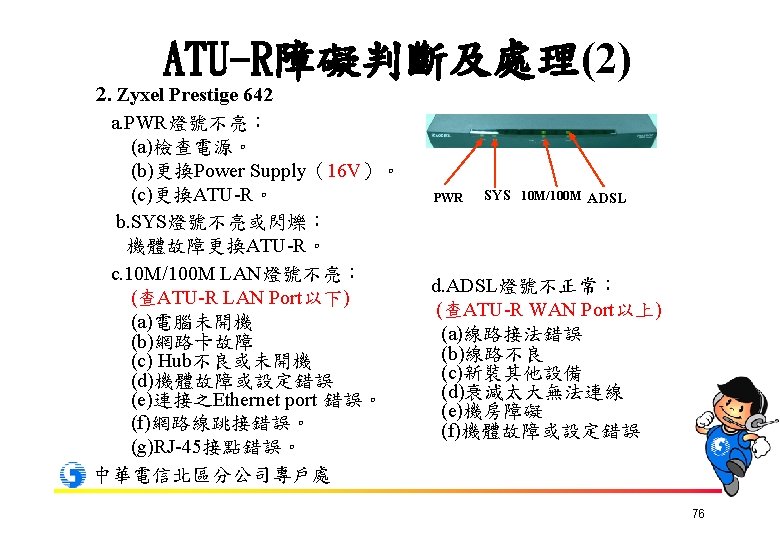

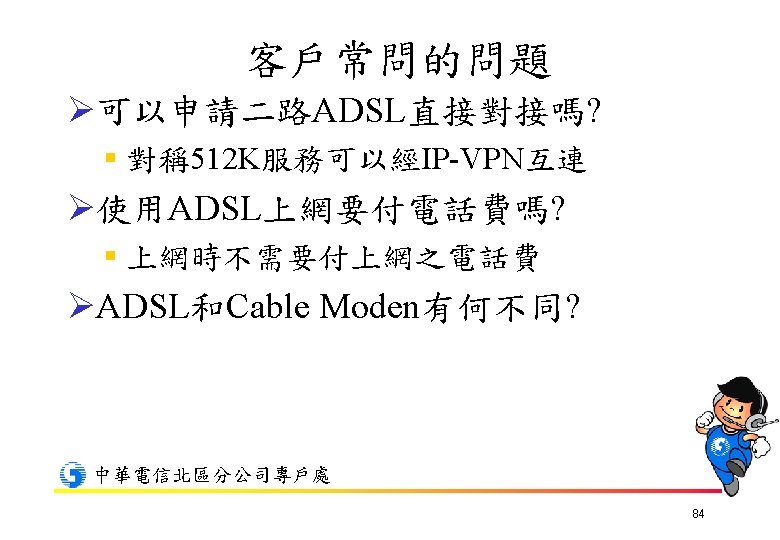

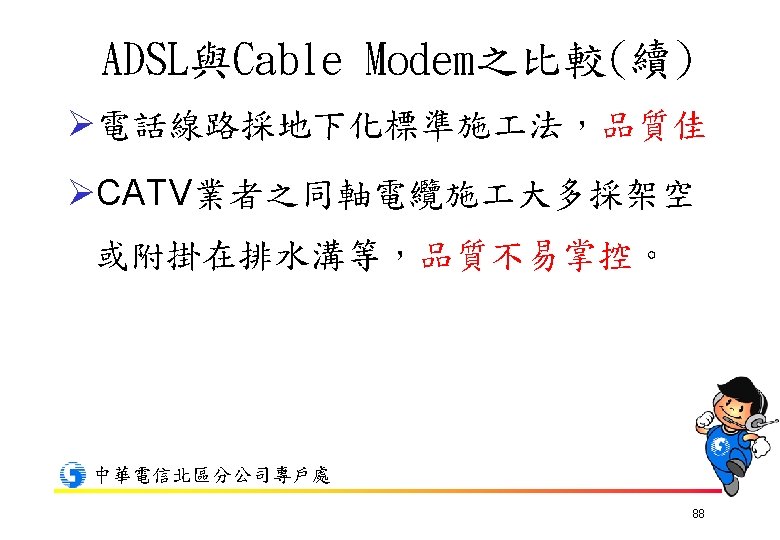

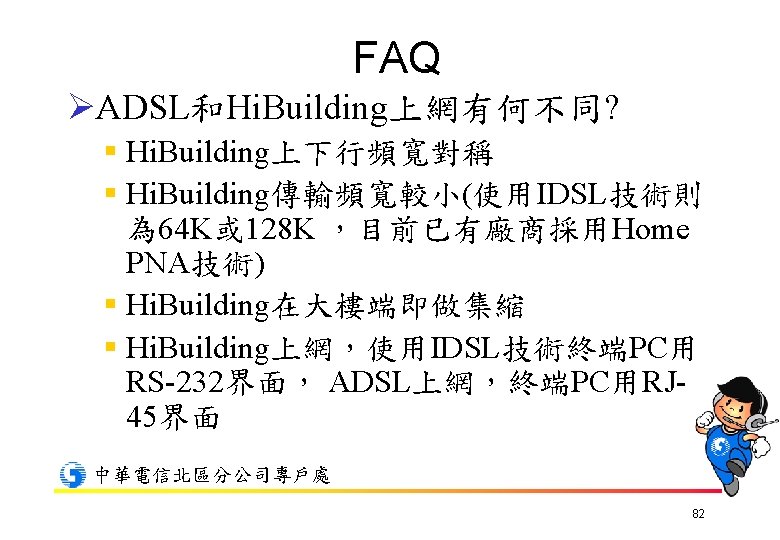

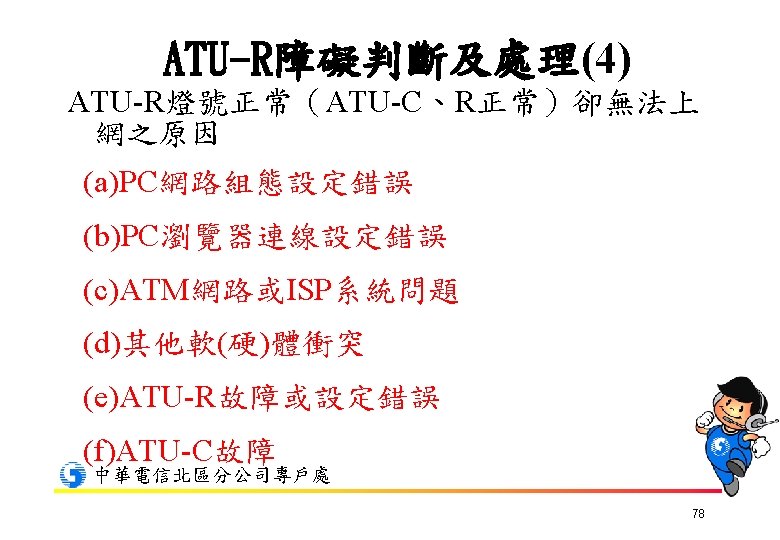

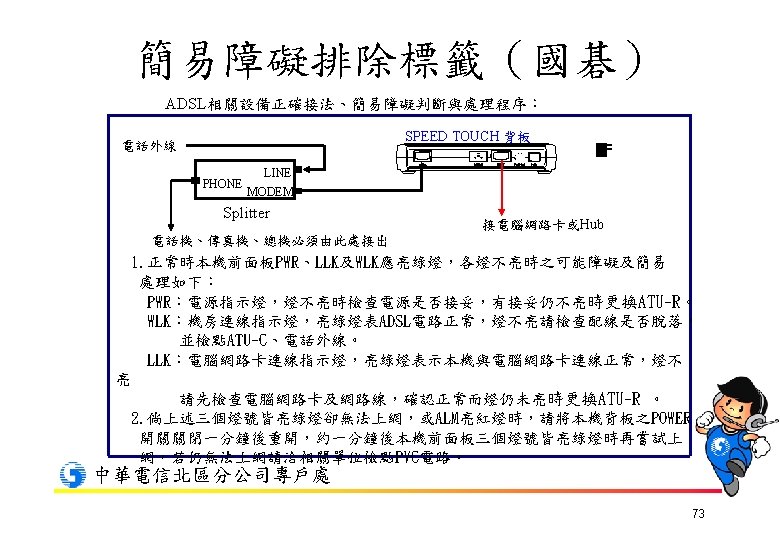

相關資料網站 Ø http: //Net. City 3. web. Hinet. net/User. Data/adsl web Ø http: //www. hinet. net/news/chtd/ADSL Ø http: //www. adsl. hinet. net Ø http: //www. cisco. com/univercd/cc/td/doc/cis intwk/ito_doc/adsl. htm Ø http: //adsl. iseasy. com. tw Ø http: //adsl. iscool. net 中華電信北區分公司專戶處 89

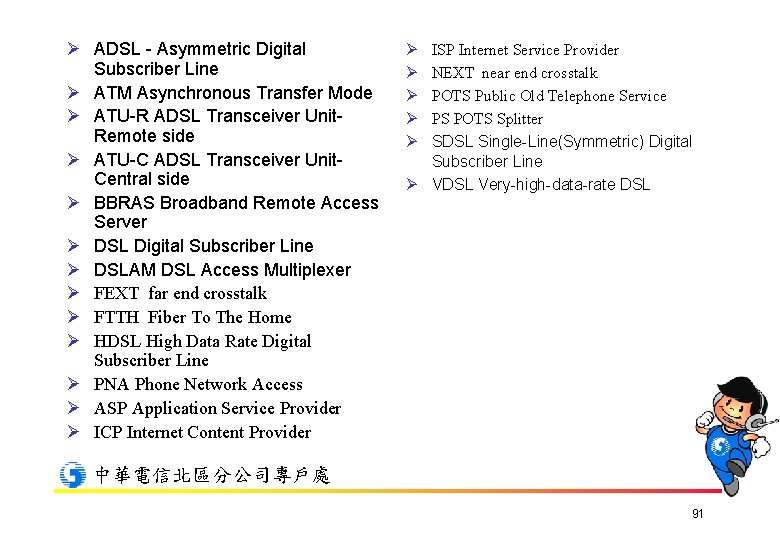

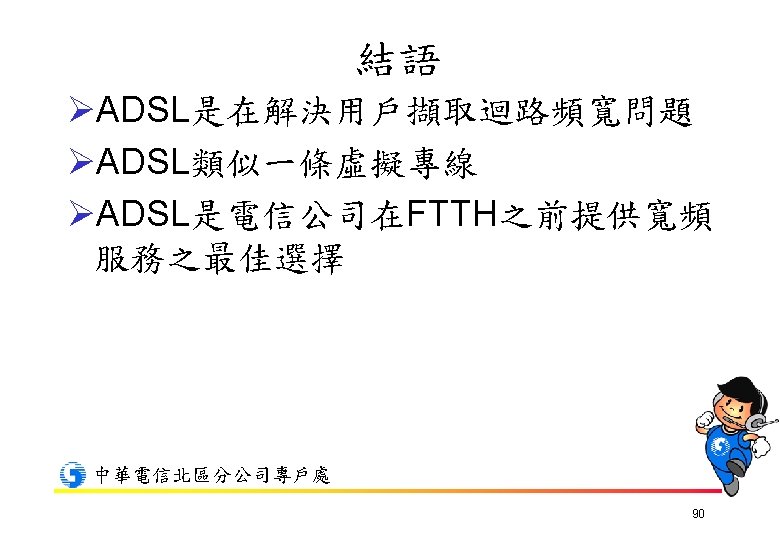

Ø ADSL - Asymmetric Digital Subscriber Line Ø ATM Asynchronous Transfer Mode Ø ATU-R ADSL Transceiver Unit. Remote side Ø ATU-C ADSL Transceiver Unit. Central side Ø BBRAS Broadband Remote Access Server Ø DSL Digital Subscriber Line Ø DSLAM DSL Access Multiplexer Ø FEXT far end crosstalk Ø FTTH Fiber To The Home Ø HDSL High Data Rate Digital Subscriber Line Ø PNA Phone Network Access Ø ASP Application Service Provider Ø ICP Internet Content Provider Ø Ø Ø ISP Internet Service Provider NEXT near end crosstalk POTS Public Old Telephone Service PS POTS Splitter SDSL Single-Line(Symmetric) Digital Subscriber Line Ø VDSL Very-high-data-rate DSL 中華電信北區分公司專戶處 91
