TESLA LITE Registrador de Sistemas de Potencia ERLPhase

TESLA LITE Registrador de Sistemas de Potencia © ERLPhase Power Technologies Ltd. All Rights Reserved. Next

Un modelo TESLA para cada situación TESLA 4000 TESLA LITE

¿Qué es el TESLA LITE? • El TESLA LITE es una combinación del hardware de nuestros relés con funcionalidad TESLA • Para uso en aplicaciones que no necesitan las opciones y nivel de funcionalidad del TESLA 4000 • Un registrador para subestaciones pequeñas, típicamente en aplicaciones para sub-transmisión y distribución • Entradas analógicas fijas. No requiere (reduce el costo que involucran los) módulos externos. • Suficiente capacidad de almacenamiento requerido para tales aplicaciones • Calibración en el sitio no es necesaria – El TESLA LITE es suministrado completamente calibrado de fábrica 3

Familia de Productos TESLA 4000 LITE 36 entradas analógicas (requiere módulos externos) 64 entradas de estado 8 salidas de control 12 Entradas de CT 6 Entradas de PT 38 entradas de estado 7 salidas de control Ethernet - 2 RJ 45 o Fibra Óptica 2 RS 232 Modem Interno (Opcional) IRIG-B 1 RJ 45 Ethernet 2 RS 232 Modem Interno (Opcional) IRIG-B Coms. Frontales 1 RJ 45 Ethernet 1 USB Memoria tipo flash de 4 Gb Integrada tipo flash I/O Coms. Posteriores 4 x TESLA 4000 Combinados Modo Cooperativo No 4

Familia de Productos TESLA 4000 LITE 32 a 384 muestras/ciclo 96 muestras/ciclo 0. 2 a 30 seg 0. 2 to 10 seg Oscilación 10 a 1800 seg 10 a 900 seg Tendencia 90 días 60 canales 15 días 45 canales Capacidad de Registro 1000 combinados 150 combinados Rata de Muestreo Registros de Falla CDR (Registro Si Continuo) No Si PMU (Sincrofasores) No IEC 61850 Soportado No 5

Características Comunes del TESLA Lite • Construido en una plataforma robusta y confiable • Memoria flash – sin dispositivos de almacenamiento externo • Fuente de poder universal: 48– 250 VDC & 90 -265 VAC • Sincronización de tiempo tipo IRIG-B • No se requieren módulos remotos – Conexión directa hacia el TESLA LITE • Interfaz MODEM/Ethernet • Dispositivo compacto con un tamaño de 4 U • LEDs en el panel frontal • Protocolo DNP & Modbus SCADA • Garantía de 10 años

• TESLA 4000 supervisa toda la subestación – muchos elementos de potencia • Relés protegen y registran información de un solo elemento del sistema de potencia ESTACIÓN “A” ¿Qué es un Registrador Moderno? 7

Configuración Máxima del TESLA 4000 Canales = 36/64 PMU &/o CDR 8

Configuración Máxima del TESLA LITE Canales = 18 No PMU &/o CDR 9

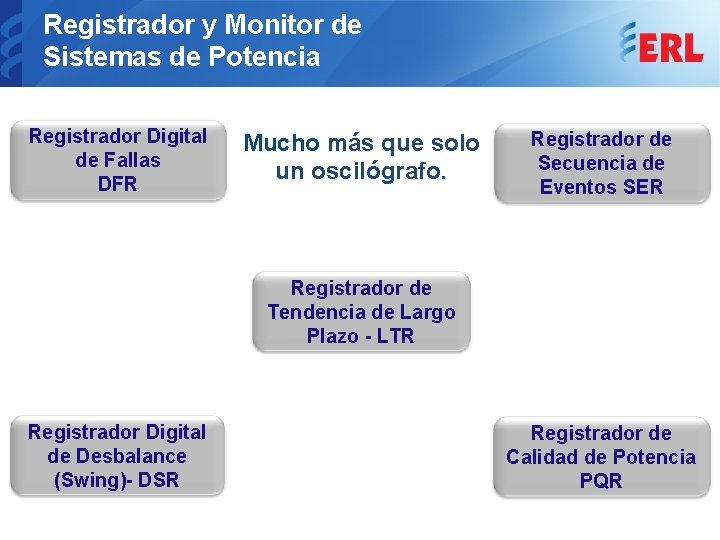

Registrador y Monitor de Sistemas de Potencia Registrador Digital de Fallas DFR Mucho más que solo un oscilógrafo. Registrador de Secuencia de Eventos SER Registrador de Tendencia de Largo Plazo - LTR Registrador Digital de Desbalance (Swing)- DSR Registrador de Calidad de Potencia PQR

Comparación de productos 4000 LITE DFR 32 -384 m/c hasta 36 96 m/c hasta 18 canales. 2 – 15 seg de. 2 – 10 seg de registro extendible a 30 seg. SER 250 eventos en buffer circular DSR 1 m/c, registro de 30 min 1 m/c, registro de 15 min LTR 60 canales 10 -3600 seg vel. muestreo 90 dias de almacenamiento 45 canales 10 -3600 seg vel. muestreo 15 dias de almacenamiento PQR Estándar CDR Estándar 1 m/c en 36 canales NA PMU Estándar 36 ó 12 fasores 6 – 60 por segundo NA

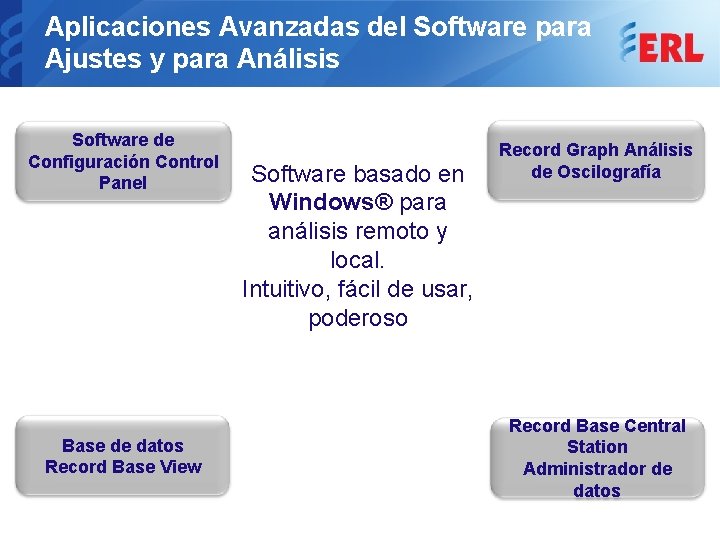

Aplicaciones Avanzadas del Software para Ajustes y para Análisis Software de Configuración Control Panel Base de datos Record Base View Software basado en Windows® para análisis remoto y local. Intuitivo, fácil de usar, poderoso Record Graph Análisis de Oscilografía Record Base Central Station Administrador de datos

¿Porque el TESLA Lite como solución? Obtenga Información del Sistema y para Operación Instalación Extremadamente Fácil y de Bajo Costo Obtenga Ventajas en Comparación con funciones Similares en los Relés

Gracias Le agradecemos que haya compartido su tiempo e interés en los productos de ERLPhase Power Technologies Nuevos productos serán lanzados en el futuro creando oportunidades para continuar trabajando juntos. Información de contacto: Oficina central: ERLPhase Power Technologies Ltd. 74 Scurfield Blvd. Winnipeg, Manitoba Canada R 3 Y 1 G 4 Tel: 204 -477 -0591 Fax: 204 -478 -1697 GR ! S A I AC
