5 5 2500 2000 3500 3000 1500 2500

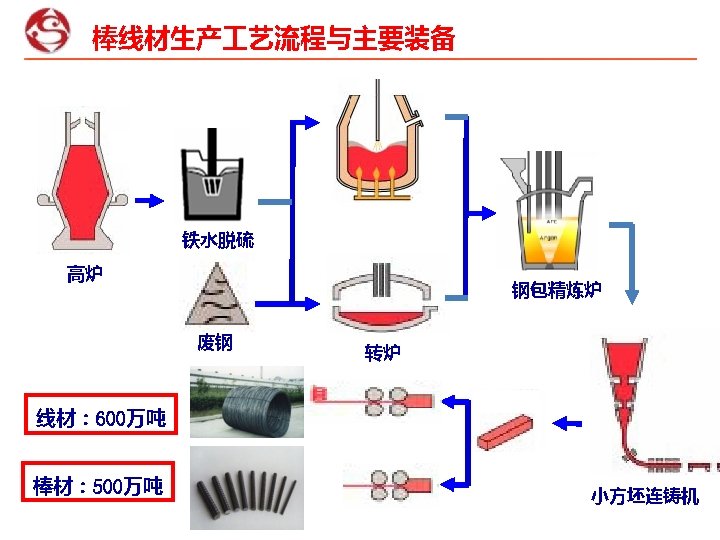

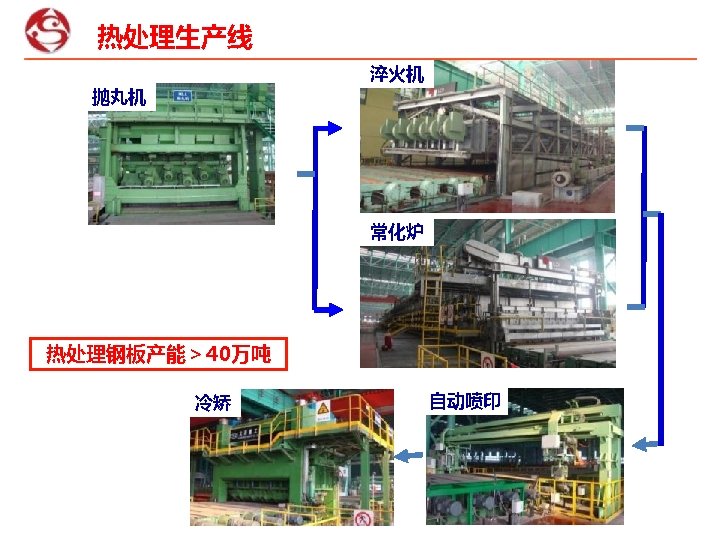

公司概况 近 5年铁、钢、材产量： 万吨 近 5年销售收入： 亿元 2500 2000 3500 3000 1500 2500 1000 2000 500 1500 0 1000 500 2008年 2009年 2010年 2011年 2012年 近 5年完成利税： 亿元 0 铁产量 2008年 2011年 钢产量 2009年 2012年 材产量 2010年 160. 140. 0 120. 0 100. 0 80. 00 60. 0 40. 0 20. 0 1 2 3 4 5 2008年 2009年 2010年 2011年 2012年

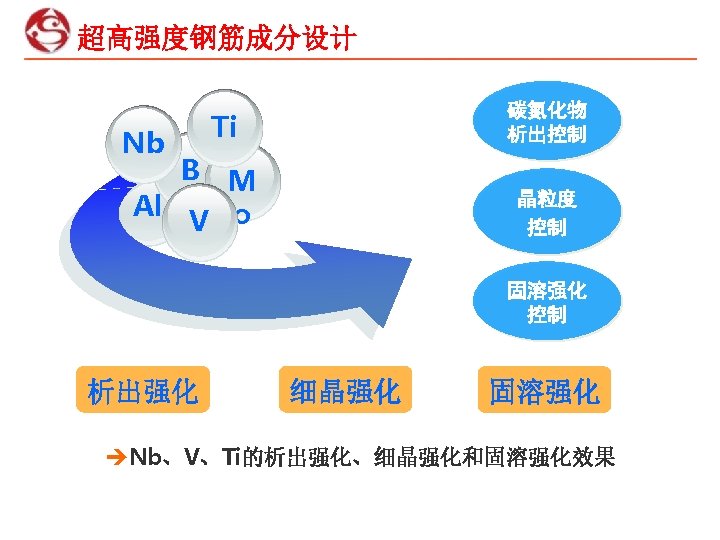

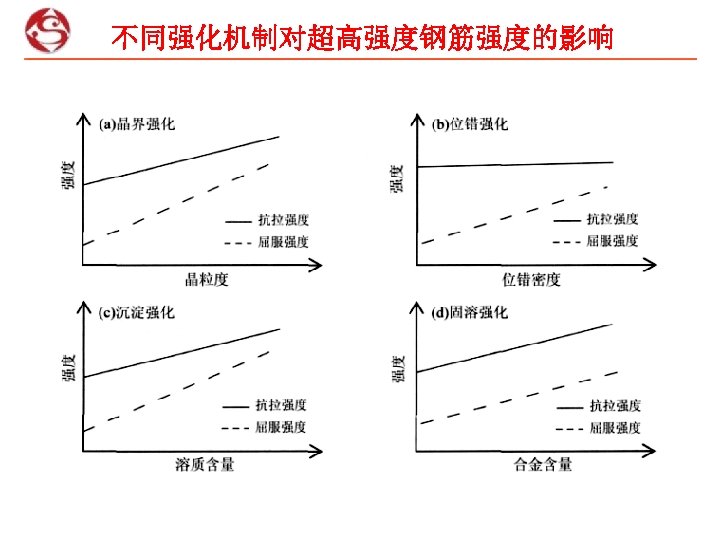

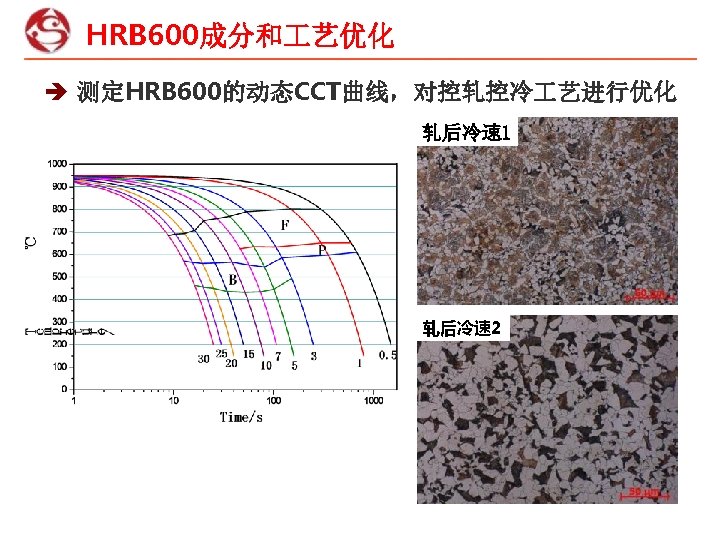

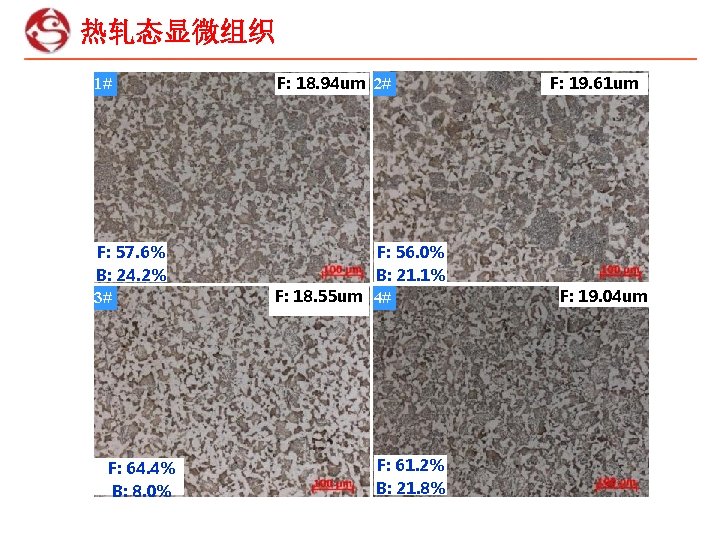

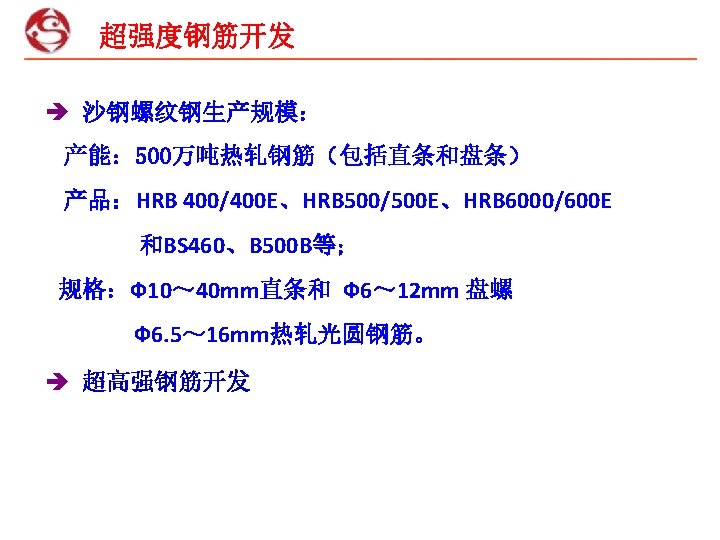

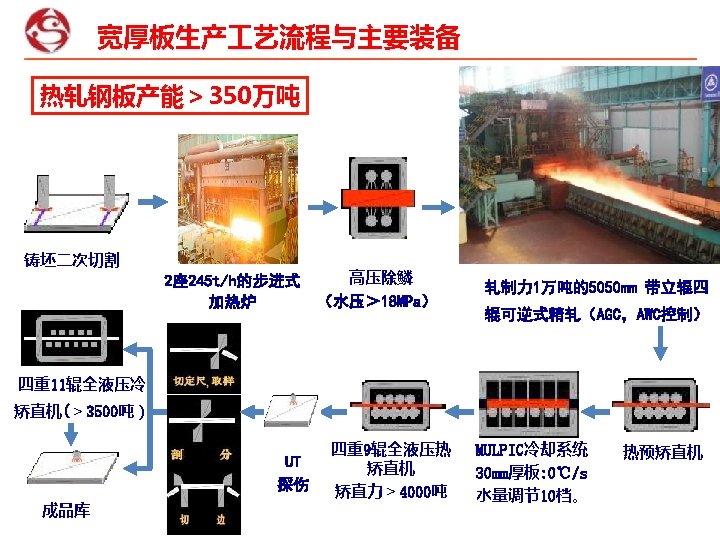

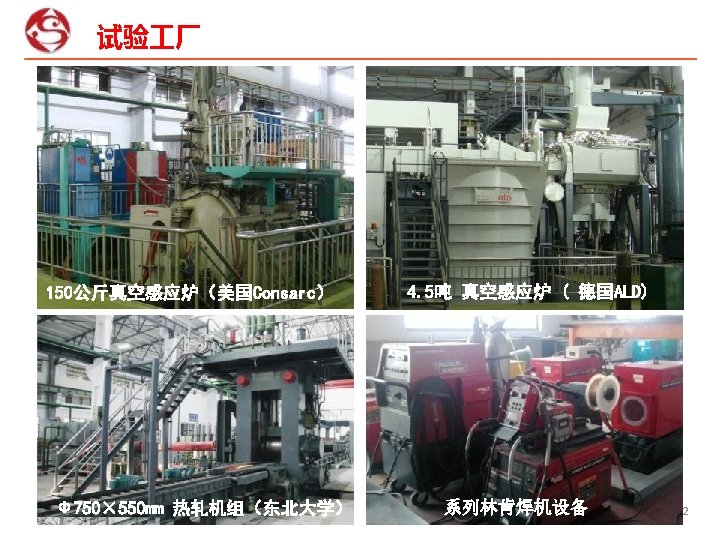

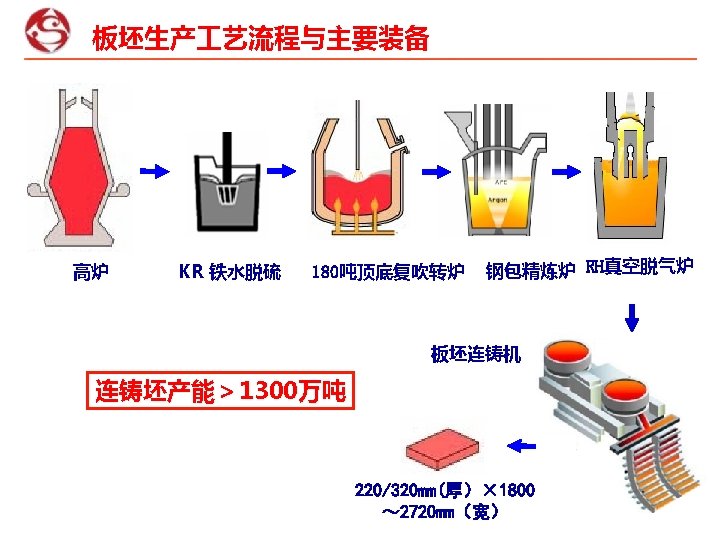

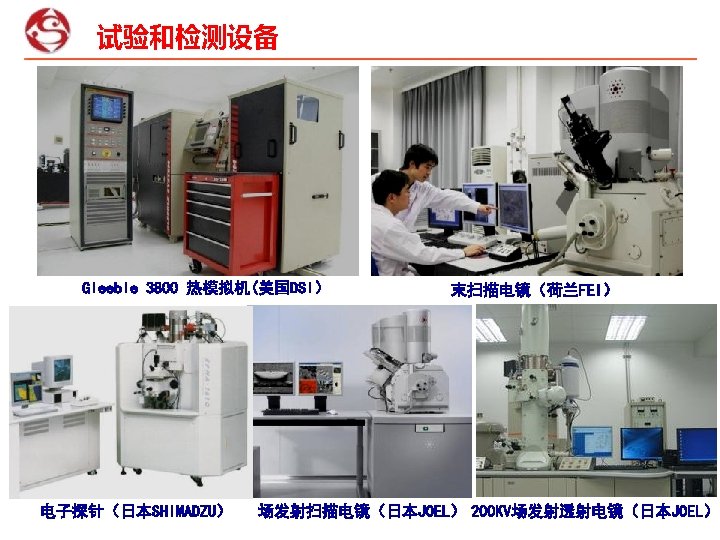

热轧态显微组织 1# F: 57. 6% B: 24. 2% 3# F: 64. 4% B: 8. 0% F: 18. 94 um 2# F: 19. 61 um F: 56. 0% B: 21. 1% F: 18. 55 um 4# F: 61. 2% B: 21. 8% F: 19. 04 um

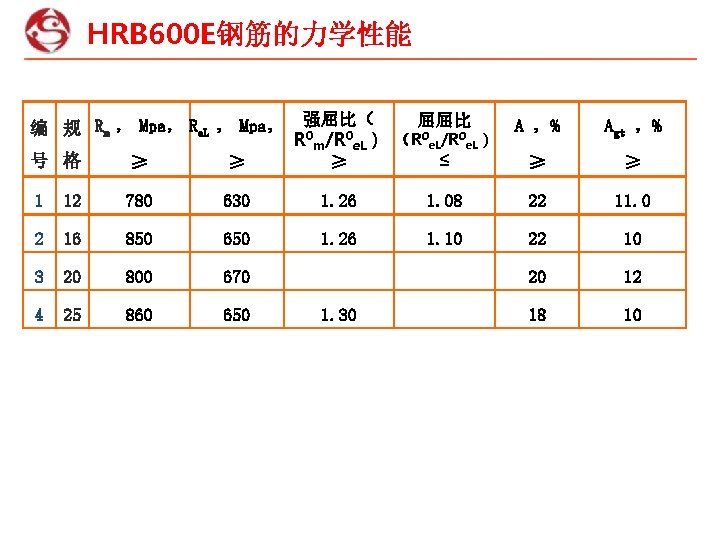

HRB 600 E钢筋的力学性能 编 规 Rm ， Mpa， Re. L ， Mpa， 强屈比（ 屈屈比 R 0 m/R 0 e. L） （R 0 e. L/R 0 e. L） ≤ ≥ A ，% Agt ，% ≥ ≥ 号 格 ≥ ≥ 1 12 780 630 1. 26 1. 08 22 11. 0 2 16 850 650 1. 26 1. 10 22 10 3 20 800 670 20 12 4 25 860 650 18 10 1. 30

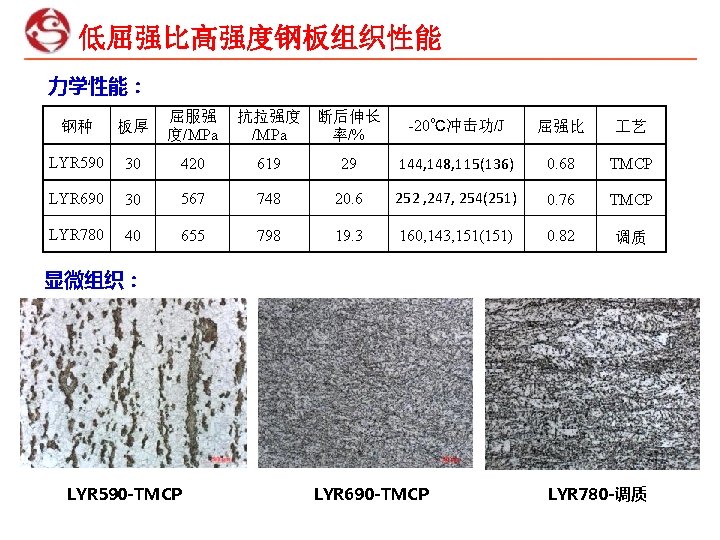

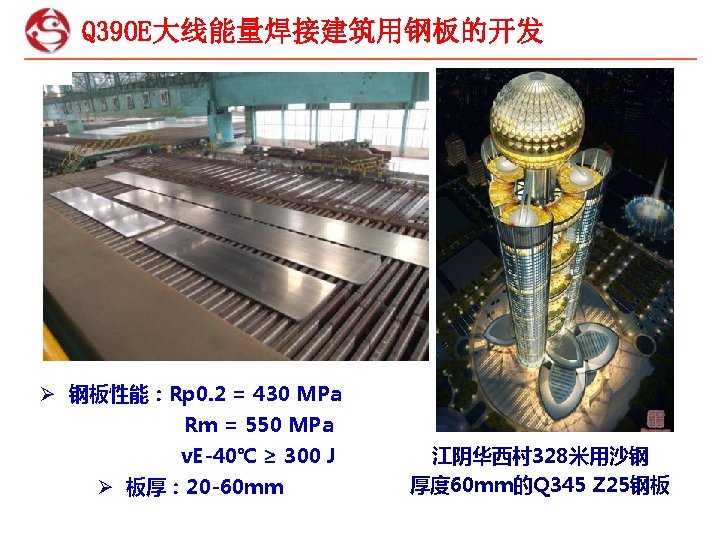

低屈强比高强度钢板组织性能 力学性能： 钢种 板厚 屈服强 度/MPa 抗拉强度 断后伸长 /MPa 率/% LYR 590 30 420 619 LYR 690 30 567 LYR 780 40 655 -20℃冲击功/J 屈强比 艺 29 144, 148, 115(136) 0. 68 TMCP 748 20. 6 252 , 247, 254(251) 0. 76 TMCP 798 19. 3 160, 143, 151(151) 0. 82 调质 显微组织： LYR 590 -TMCP LYR 690 -TMCP LYR 780 -调质

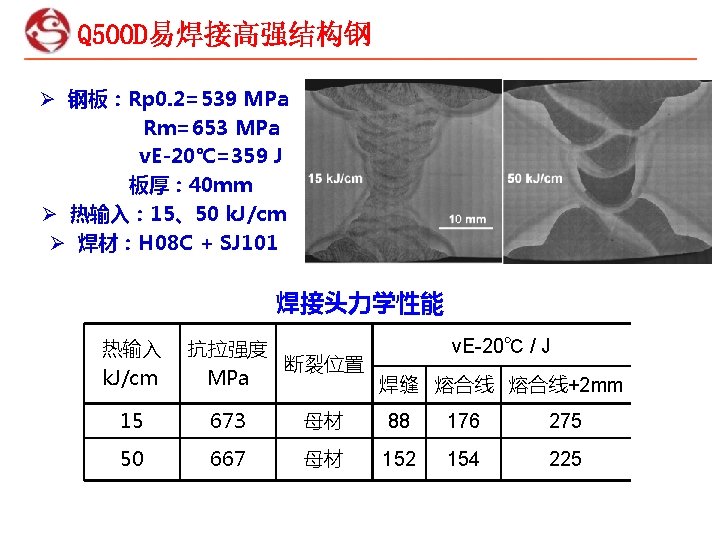

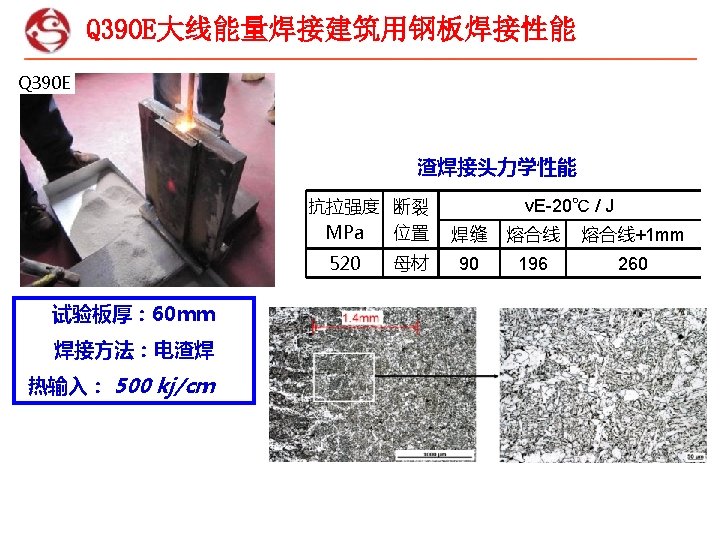

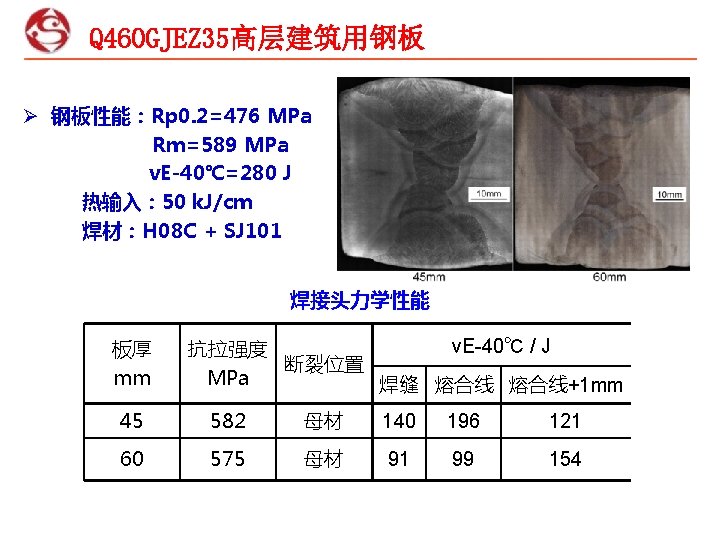

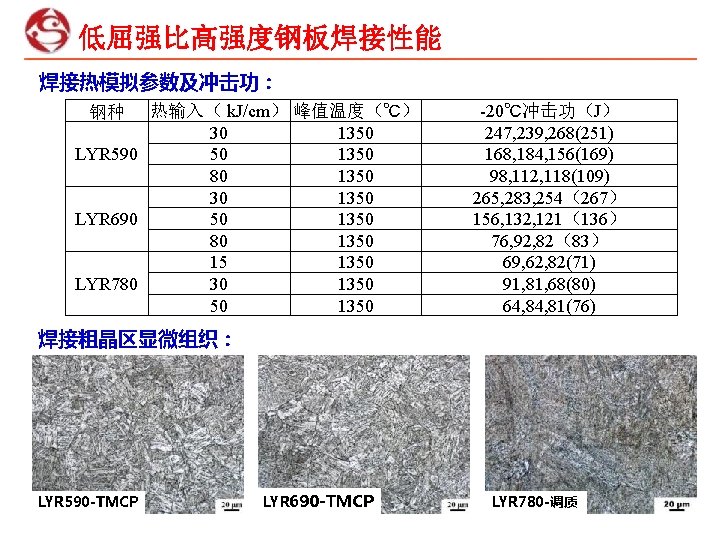

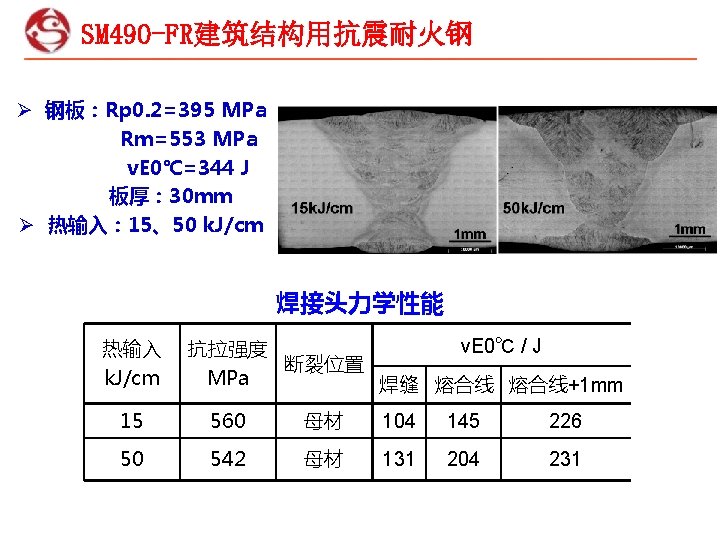

低屈强比高强度钢板焊接性能 焊接热模拟参数及冲击功： 热输入（ k. J/cm） 峰值温度（℃） 30 1350 50 1350 LYR 590 80 1350 30 1350 LYR 690 50 1350 80 1350 15 1350 30 1350 LYR 780 50 1350 钢种 -20℃冲击功（J） 247, 239, 268(251) 168, 184, 156(169) 98, 112, 118(109) 265, 283, 254（267） 156, 132, 121（136） 76, 92, 82（83） 69, 62, 82(71) 91, 81, 68(80) 64, 81(76) 焊接粗晶区显微组织： LYR 590 -TMCP LYR 690 -TMCP LYR 780 -调质
