Kelas X GELOMBANG ELEKTROMAGNET APA ITU GELOMBANG Gelombang
Kelas X GELOMBANG ELEKTROMAGNET
APA ITU GELOMBANG ? Gelombang adalah getaran yang merambat Apakah dalam perambatannya perlu medium/zat perantara ? Tidak harus ! Berdasarkan ada/tidak adanya medium : 1. Gelombang Mekanik perlu medium 2. Gelombang Elektromagnetik
Gelombang elektromagnetik adalah gelombang yang dihasilkan dari perubahan medan magnet dan medan listrik secara berurutan, dimana arah getar vektor medan listrik dan medan magnet saling tegak lurus. TEORI MAXWELL Inti teori Maxwell mengenai gelombang elektromagnetik adalah: Perubahan medan listrik dapat menghasilkan medan magnet. Cahaya termasuk gelombang elektromagnetik. Cepat rambat gelombang elektromagnetik (c) tergantung dari permitivitas ( ) dan permeabilitas ( ) zat.

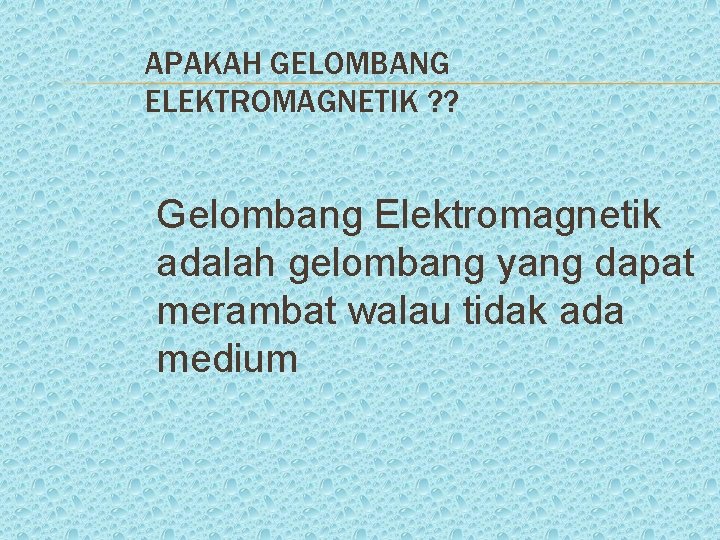

APAKAH GELOMBANG ELEKTROMAGNETIK ? ? Gelombang Elektromagnetik adalah gelombang yang dapat merambat walau tidak ada medium
Sifat-sifat gelombang elektromagnetik 1. Gelombang elektromagnetik dapat merambat dalam ruang tanpa medium 2. merupakan gelombang transversal 3. tidak memiliki muatan listrik sehingga bergerak lurus dalam medan magnet maupun medan listrik 4. dapat mengalami pemantulan (refleksi), pembiasan (refraksi), perpaduan (interferensi), pelenturan (difraksi), pengutuban (polarisasi) 5. Perubahan medan listrik dan medan magnet terjadi secara bersamaan, sehingga medan listrik dan medan magnet sefase dan berbanding lurus
Kecepatan gelombang elektromagnetik sama dengan kecepatan cahaya yang dirumuskan : o = 8. 85 x 10 -12 C 2/Nm 2 o = 12. 56 x 10 -7 wb/amp. m C = 3. 108 m/s o = permitivitas ruang hampa o = perbeabilitas ruang hamp C = cepat rambat cahaya
Cepat rambat gelombang elektromagnetik dinyatakan dengan panjang gelombang dan frekwensi : c = . f c = cepat rambat gelombang elektromagnetik (3. 108 m/s) = panjang gelombang (m) f = frekwensi (Hz)
Arah rambatan c Arah medan listrik Arah medan magnet http: //www. walter-fendt/phlle/emwave. htm
GELOMBANG ELEKTROMAGNET 1. Gelombang Radio dan TV 4. Cahaya Tampak 2. Gelombang Mikro 5. Sinar Ultraviolet 3. Sinar Inframerah 6. Sinar-X 7. Sinar Gamma
SPEKTRUM GELOMBANG ELEKTROMAGNETIK
SPEKTRUM GELOMBANG ELEKTROMAGNETIK
GELOMBANG RADIO/TV Gelombang Radio dihasilkan oleh muatan-muatan listrik yang dipercepat melalui kawat penghantar Gelombang Radio mempunyai frekwensi berkisar antara 10 k. Hz sampai dengan 1 GHz
BAGAIMANA ALAT-ALAT BERIKUT BEKERJA
SOAL LATIHAN 1. 2. Hitung panjang gelombang dari gelombang radio yang dipancarkan dari frekuensi 1, 2 MHz Panjang gelombang cahaya tampak mulai dari 4000 A sampai dengan 7000 A (1 A = 10 -10 m ) Tentukan lebar frekuensi geombang cahaya.

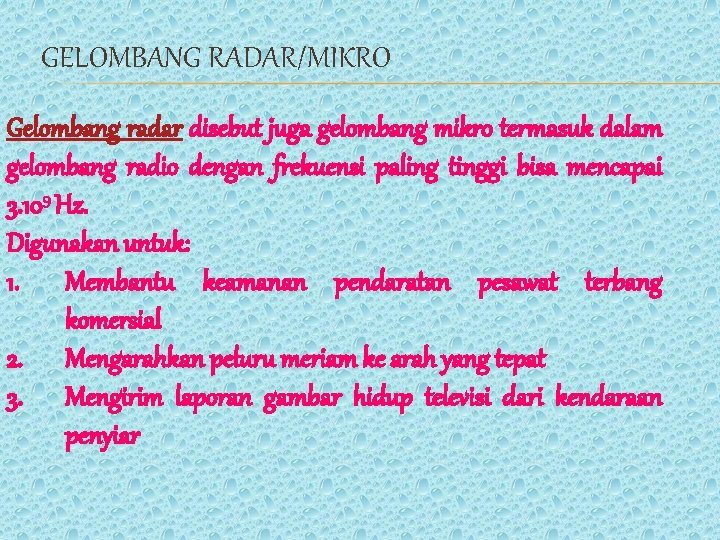

GELOMBANG RADAR/MIKRO Gelombang radar disebut juga gelombang mikro termasuk dalam gelombang radio dengan frekuensi paling tinggi bisa mencapai 3. 109 Hz. Digunakan untuk: 1. Membantu keamanan pendaratan pesawat terbang komersial 2. Mengarahkan peluru meriam ke arah yang tepat 3. Mengirim laporan gambar hidup televisi dari kendaraan penyiar
Kita dapat mengetahui jarak benda yang ditangkap oleh radar: s=cx t 2 s = jarak benda c = cepat rambat cahaya t = waktu yang dibutuhkan untuk pulang pergi
LATIHAN SOAL 1. 2. 3. Sebuah radar memancarkan gelombang mikro mengenai pesaat terbang musuh dan kembali dalam aktu 4 s ( 1 = 10 -6 ). Berapa jauh pesawat terbang musuh tersebut dari radar? Seorang pelaut mengukur kedalaman laut dari atas kepalanya dengan mengirim gelombang elektromagnetik sampai ke dasar laut. Ternyata gelombang elektromagnetik itu kembali setelah selang waktu 5 s. Berapa kedalaman laut? Berapa mikro sekon setelah sinyal dikirim dan dipantulkan oleh pesawat terbang yang berada 30 km jauhnya akan diterima oleh stasiun radar?
SINAR INFRAMERAH Sinar inframerah mempunyai range frekuensi antara 1011 Hz – 1014 Hz. Sinar ini dihasilkan oleh getaran elektron dalam bahan
Sinar inframerah dihasilkan oleh elektron dalam molekul yang bergetar karena benda dipanaskan semua benda panas memancarkan inframerah jumlah sinar yang dipancarkan bergantung pada suhu dan warna benda Kegunaan: 1. Foto inframerah untuk deteksi tumbuh-tumbuhan yang tumbuh di bumi secara terinci karena tumbuhan yang berbeda memancarkan jumlah dan frekuensi yang berbeda 2. Diagnosis kesehatan masalah sirkulasi darah, radang sendi, dan kanker 3. kimia menentukan struktur molekul spektroskopi inframerah 4. terapi menghailkan panas menyembuhkan cacar dan encok
5. Remote control 6. Alaram pencuri 7. Pemanas listrik rumah tangga 8. Penering cat mobil dengan cepat
CAHAYA TAMPAK Spektrum optik (cahaya atau spektrum terlihat) adalah bagian dari spektrum elektromagnetik yang terlihat bagi mata manusia. Tidak ada batasan yang tepat dari spektrum optik; mata normal manusia akan dapat menerima panjang gelombang dari 400 nm sampai 700 nm meskipun beberapa orang dapat menerima panjang gelombang dari 380 sampai 780 nm. Sebuah mata yang telah beradatasi-cahaya biasanya memiliki sensitivitas maksimum di sekitar 555 nm, di wilayah kuning dari spektrum optik.

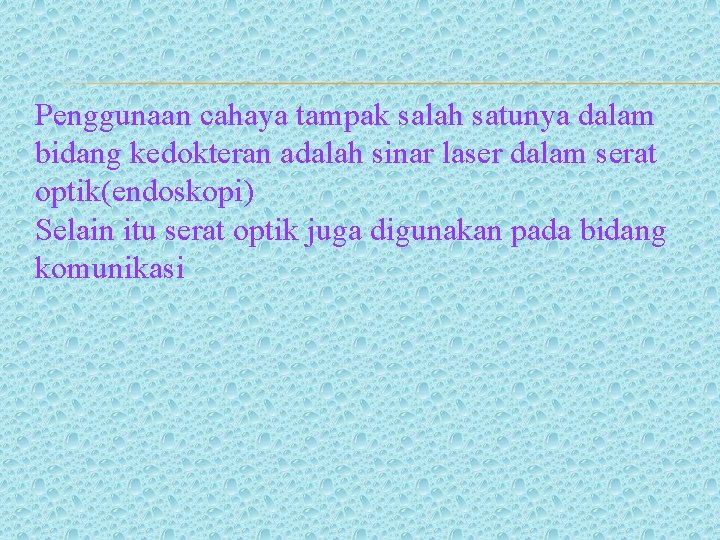

Penggunaan cahaya tampak salah satunya dalam bidang kedokteran adalah sinar laser dalam serat optik(endoskopi) Selain itu serat optik juga digunakan pada bidang komunikasi
SINAR ULTRAVIOLET (UV) Radiasi ultraungu (ultraviolet) adalah radiasi gelombang elektromaknetik terhadap panjang gelombang yang lebih pendek dari sinar tampak, namun lebih panjang dari sinar-x. Sinar UV mempunyai frekwensi antara 1015 Hz hingga 1016 Hz juga disebut "Gelombang Pendek" (Short Wave). Beberapa hewan, termasuk burung, reptil, dan serangga seperti lebah dapat melihat hingga mencapai "hampir UV". Banyak buah-buahan, bunga dan benih terlihat lebih jelas di latar belakang dalam panjang gelombang UV dibandingkan dengan penglihatan warna manusia.
KEGUNAAN: 1. 2. 3. 4. 5. Menghitamkan plat foto Merangsang badan kita untuk menghasilkan vitamin D Membunuh bakteri dan virus digunakan untuk mensterilkan ruangan operasi dan alat bedah Mendeteksi tandatangan pada buku bank Keaslian uang

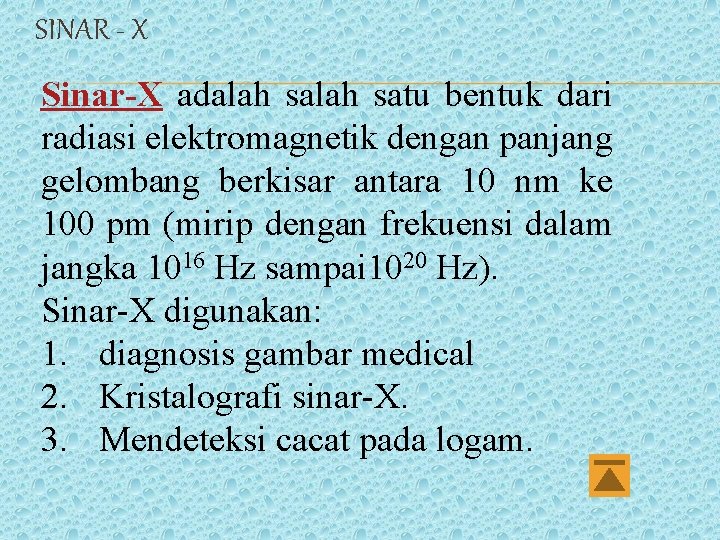

SINAR - X Sinar-X adalah satu bentuk dari radiasi elektromagnetik dengan panjang gelombang berkisar antara 10 nm ke 100 pm (mirip dengan frekuensi dalam jangka 1016 Hz sampai 1020 Hz). Sinar-X digunakan: 1. diagnosis gambar medical 2. Kristalografi sinar-X. 3. Mendeteksi cacat pada logam.
4. Mendeteksi barang bawaan di bandara Sinar-X adalah bentuk dari radiasi ion dapat berbahaya merusak sel jaringan.
Sebuah foto sinar-X (radiograf) diambil oleh Rontgen Back

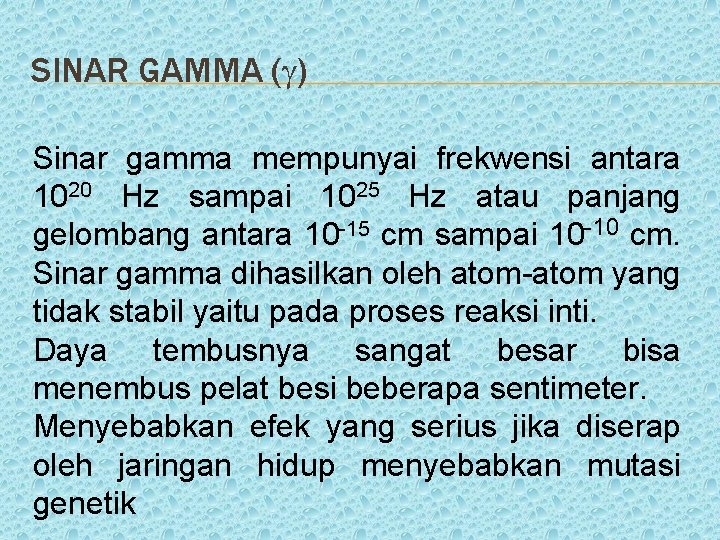

SINAR GAMMA ( ) Sinar gamma mempunyai frekwensi antara 1020 Hz sampai 1025 Hz atau panjang gelombang antara 10 -15 cm sampai 10 -10 cm. Sinar gamma dihasilkan oleh atom-atom yang tidak stabil yaitu pada proses reaksi inti. Daya tembusnya sangat besar bisa menembus pelat besi beberapa sentimeter. Menyebabkan efek yang serius jika diserap oleh jaringan hidup menyebabkan mutasi genetik
Kegunaan: 1. Membunuh sel kanker 2. Menyeterilkan peralatan rumah sakit 3. Memeriksa cacat pada logam
Warna-warna cahaya tampak Sinar putih dilewatpan pada prisma
RADAR dapat mendeteksi adanya benda
Perhatikan berikut, mengapa bisa terjadi ?

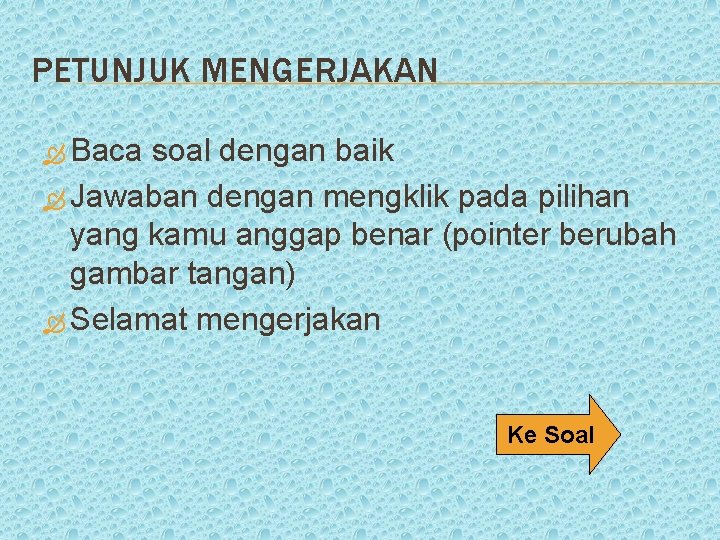

PETUNJUK MENGERJAKAN Baca soal dengan baik Jawaban dengan mengklik pada pilihan yang kamu anggap benar (pointer berubah gambar tangan) Selamat mengerjakan Ke Soal
Soal-1 Di bawah ini yang bukan merupakan gelombang elektomagnetik adalah …. A. sinar-X B. sinar-gamma C. sinar inframerah D. sinar ultraviolet E. sinar-alpha
Soal-2 Di bawah ini adalah sifat-sifat gelombang elektromagnetik. 1) Dapat dipantulkan 2) Dapat di biaskan Yang benar adalah. . . A. 1), 2) dan 3) saja B. 1), 2) dan 4) saja C. 2), 3) dan 4) saja D. 1), 3) dan 4) saja E. 1), 2) 3) dan 4) 3) Dapat di lenturkan 4) Dapat polarisasikan
Soal-3 Suatu pemancar radio beroperasi pada frekwensi 80 MHz. Panjang gelombang pada pemancar radio tersebut adalah…. A. 2, 25 m B. 2, 67 m C. 2, 75 m D. 3, 00 m E. 3, 75 m
Soal-4 Di bawah ini urutan gelombang elektromagnetik dari frekwensi kecil ke frekwensi besar. A. Sinar- x - sinar ultraviolet - sinar gamma, B. Sinar ultraviolet - sinar gamma - sinar-x C. Inframerah - sinar-x - sinar ultraviolet D. Sinar gamma – sinar-x - inframerah E. Sinar ultraviolet –sinar-x - sinar gamma
