Serie CTI 2500® I/O Compact

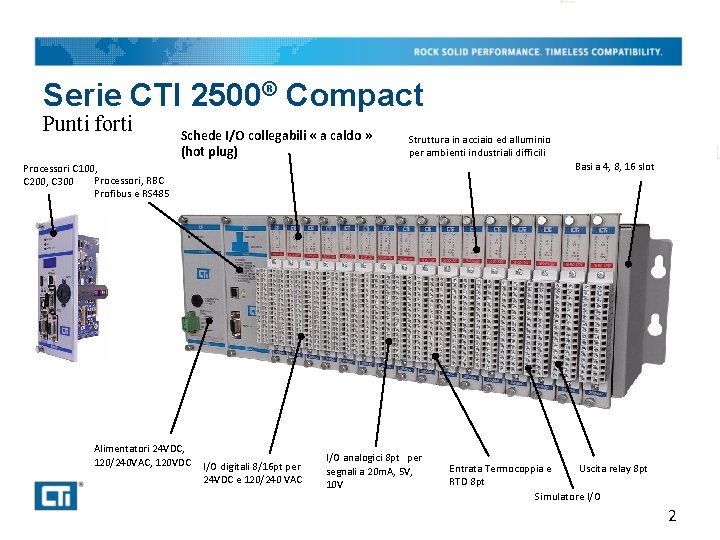

Serie CTI 2500® Compact Punti forti Schede I/O collegabili « a caldo » (hot plug) Struttura in acciaio ed alluminio per ambienti industriali difficili Processori C 100, Processori, RBC C 200, C 300 Profibus e RS 485 Alimentatori 24 VDC, 120/240 VAC, 120 VDC I/O digitali 8/16 pt per 24 VDC e 120/240 VAC I/O analogici 8 pt per segnali a 20 m. A, 5 V, 10 V Basi a 4, 8, 16 slot Entrata Termocoppia e Uscita relay 8 pt RTD 8 pt Simulatore I/O 2

Serie CTI 2500® I/O Compact Punti forti • Dimensioni ridotte del 50% rispetto alla Serie 2500® Classic • Schede sostituibili “a caldo” • Componentistica dal design all’avanguardia • Riduzione dei jumpers per la configurazione della scheda • Espansione della mappa degli I/O, cosi’ da permettere alle schede di effettuare piu’ operazioni nel software • Possibilità di utilizzarli come I/O remoti collegati alla Serie 2500® Classic e perfino alla Serie TI/Siemens® 505 3

Serie CTI 2500® I/O Compact Presentazione • Dove risultano ideali i Compact I/O ? ØSe l’attuale Serie CTI 2500® Classic é sovradimensionata rispetto all’applicazione ØSe occorrono pochi I/O ed installare la Serie CTI 2500® Classic si rivela troppo oneroso • Semplice collegamento come base remota alla Serie 2500® Classic o agli I/O remoti o a Profibus • Lanciati nell’ottobre 2013 4

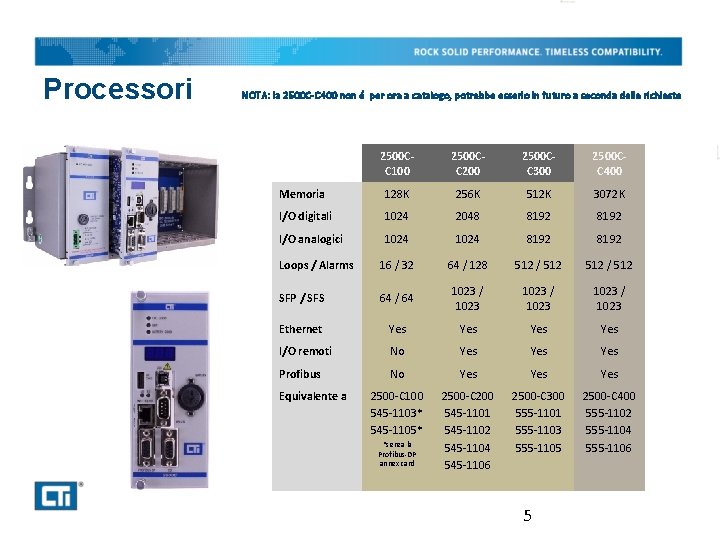

Processori NOTA: la 2500 C-C 400 non é per ora a catalogo, potrebbe esserlo in futuro a seconda delle richieste 2500 CC 100 2500 CC 200 2500 CC 300 2500 CC 400 Memoria 128 K 256 K 512 K 3072 K I/O digitali 1024 2048 8192 I/O analogici 1024 8192 Loops / Alarms 16 / 32 64 / 128 512 / 512 SFP / SFS 64 / 64 1023 / 1023 Ethernet Yes Yes I/O remoti No Yes Yes Profibus No Yes Yes 2500 -C 100 545 -1103* 545 -1105* 2500 -C 200 545 -1101 545 -1102 545 -1104 545 -1106 2500 -C 300 555 -1101 555 -1103 555 -1105 2500 -C 400 555 -1102 555 -1104 555 -1106 Equivalente a *senza la Profibus-DP annex card 5

2500 C-2572 -B scheda Fast Ethernet • Collegamento diretto 100 Mbit via RJ 45 • Interfaccia HMI/SCADA via server CAMP • Comunica con le schede 2500 C-2572 -B, 2572 A, 2572, 505 -CP 1434 -TCP e con le CTI CPU (Compact e/o Classic) • Supporta inoltre i protocolli Modbus TCP e Ethernet/IP • Visualizzazione dell’indirizzo IP • Accesso al Web server per diagnostica e configurazione • Event logging avanzato per la ricerca del guasto • Aggiornamento via Flash 6

Basi Slot I/O 2500 C-R 4 2500 C-R 8 2500 C-R 16 4 8 16 7

Alimentatori Output Input 2500 C-PS 120 V-35 2500 C-PS 120 V-50 2500 C-PS 24 V-35 2500 C-PS 125 V-35 35 W 50 W 35 W 20 -30 VDC 85 -125 VDC 90 -264 VAC 8

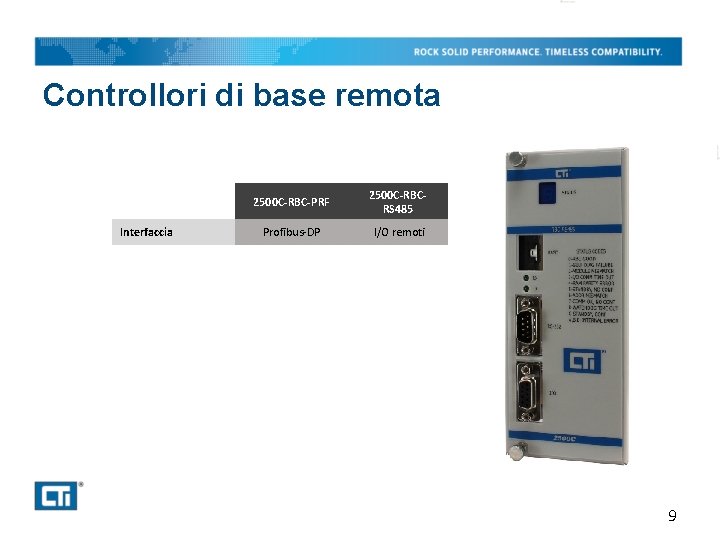

Controllori di base remota Interfaccia 2500 C-RBC-PRF 2500 C-RBCRS 485 Profibus-DP I/O remoti 9

Schede di entrata digitali 2500 C-16 -DI-24 V 2500 C-16 -DI 120 V 2500 C-16 -IDI 24 V 2500 C-16 -IDI 120 V 16 16 Isolazione gruppi di 8 per canale Tensione 10 -30 V AC/DC 79 -132 V AC/DC 164 -264 VAC 10 -30 V AC/DC 79 -132 V AC/DC Canali 10

Schede di uscita digitali 2500 C-8 -IDO 24 V 2500 C-8 -IDO 120 V 2500 C-16 -DO 24 V 2500 C-16 -DO 120 V 8 8 16 16 Isolazione per canale gruppi di 8 Tensione 11 -30 VDC 79 -265 VAC 11 -30 VDC 79 -132 V AC Canali 11

Schede analogiche Canali 2500 C-8 -AI 2500 C-8 -AO 8 entrate 8 uscite 0 -5 V, 0 -10 V, 0 -20 m. A, 4 -20 m. A, unipolare Gamme Risoluzione Tempo di aggiornamento e bipolare, selezionabili per canale * 16 bits 3. 5 msec * necessita un funzionamento in modo ‘Classic Plus’, altrimenti la scheda opera nella gamma 0 -20 m. A 12

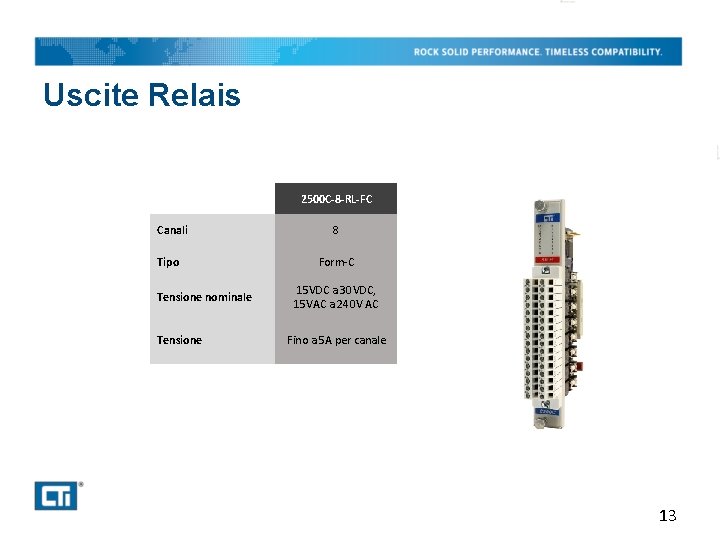

Uscite Relais 2500 C-8 -RL-FC Canali Tipo Tensione nominale Tensione 8 Form-C 15 VDC a 30 VDC, 15 VAC a 240 V AC Fino a 5 A per canale 13

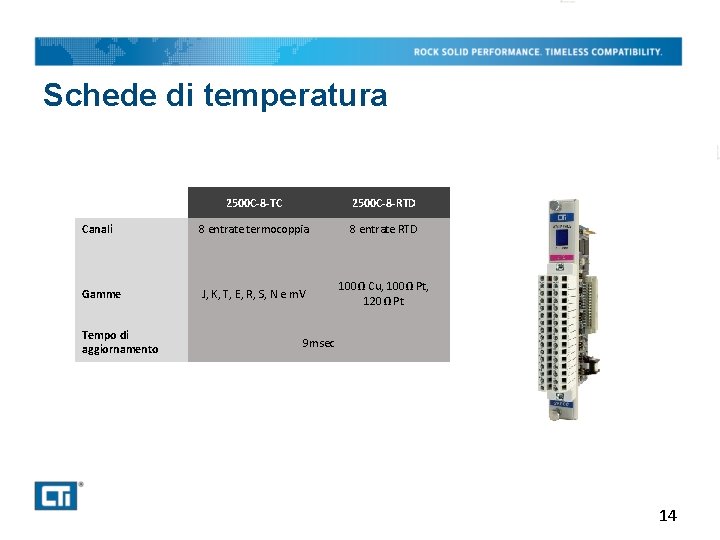

Schede di temperatura 2500 C-8 -TC 2500 C-8 -RTD Canali 8 entrate termocoppia 8 entrate RTD Gamme J, K, T, E, R, S, N e m. V 100Ω Cu, 100Ω Pt, 120Ω Pt Tempo di aggiornamento 9 msec 14

Simulatore 2500 C-16 -DIDOSIM Canali Tipo 16 In / 16 Out Simulator 15

Soluzioni CTI alla ribalta Modernizzare la Serie TI 500 grazie ai Compact • 2500 C-RADP-RBC • Profibus RBC per la Serie 500 • 2500 C-RADP-RS 485 • RS 485 RBC per la Serie 500 • 2500 C-PADP-PS-120 V • 50 W Alimentatore per la Serie 500 16
