Inovações em Fibra de Vidro Déborah Santos – Mar. 2018 Copyright © 2018 CPIC

Cronograma • O Grupo CPIC e a CPIC Brasil • Nossa Fábrica • A Produção de Fibras de Vidro • Comparativo de Desempenho • Nossa Linha de Produtos: • Vidro ECT: Produtos e Aplicações • Vidro TM+: Produtos e Aplicações

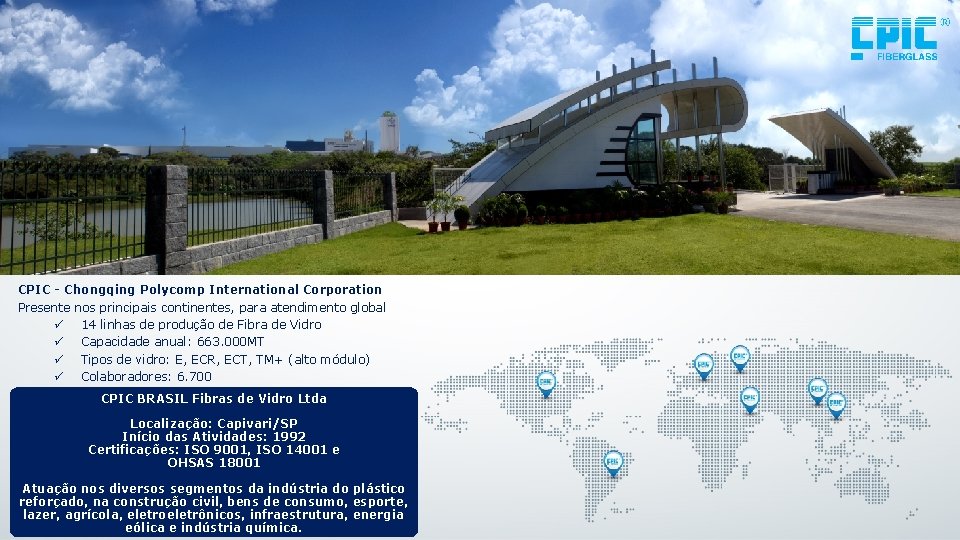

CPIC - Chongqing Polycomp International Corporation Presente nos principais continentes, para atendimento global ü 14 linhas de produção de Fibra de Vidro ü Capacidade anual: 663. 000 MT ü Tipos de vidro: E, ECR, ECT, TM+ (alto módulo) ü Colaboradores: 6. 700 CPIC BRASIL Fibras de Vidro Ltda Localização: Capivari/SP Início das Atividades: 1992 Certificações: ISO 9001, ISO 14001 e OHSAS 18001 Atuação nos diversos segmentos da indústria do plástico reforçado, na construção civil, bens de consumo, esporte, lazer, agrícola, eletroeletrônicos, infraestrutura, energia eólica e indústria química.

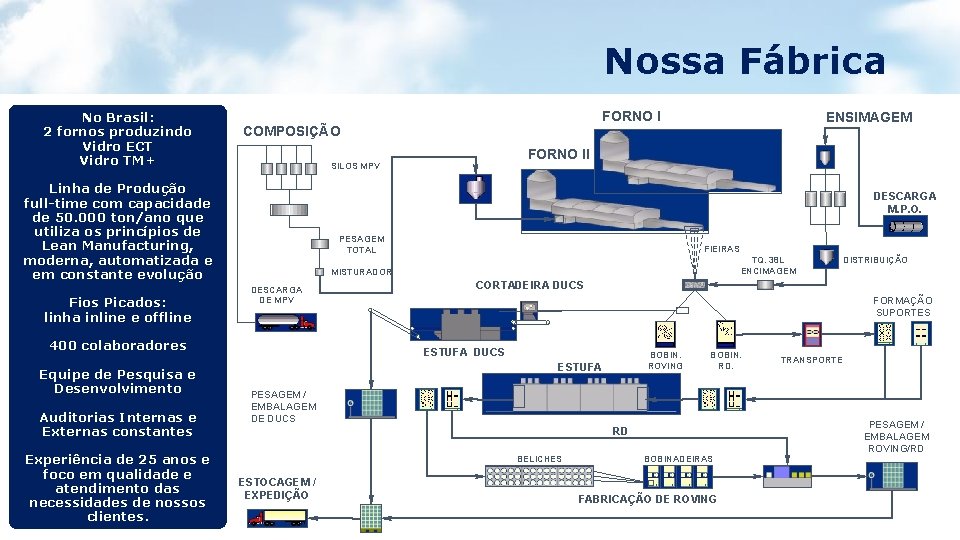

Nossa Fábrica No Brasil: 2 fornos produzindo Vidro ECT Vidro TM+ DESCARGA M. P. O. PESAGEM TOTAL Auditorias Internas e Externas constantes Experiência de 25 anos e foco em qualidade e atendimento das necessidades de nossos clientes. FIEIRAS TQ. 38 L ENCIMAGEM MISTURADOR DESCARGA DE MPV 400 colaboradores Equipe de Pesquisa e Desenvolvimento ENSIMAGEM FORNO II SILOS MPV Linha de Produção full-time com capacidade de 50. 000 ton/ano que utiliza os princípios de Lean Manufacturing, moderna, automatizada e em constante evolução Fios Picados: linha inline e offline FORNO I COMPOSIÇÃO CORTADEIRA DUCS FORMAÇÃO SUPORTES ESTUFA DUCS BOBIN. ROVING ESTUFA BOBIN. RD. PESAGEM / EMBALAGEM DE DUCS RD BELICHES ESTOCAGEM / EXPEDIÇÃO DISTRIBUIÇÃO BOBINADEIRAS FABRICAÇÃO DE ROVING TRANSPORTE PESAGEM / EMBALAGEM ROVING/RD

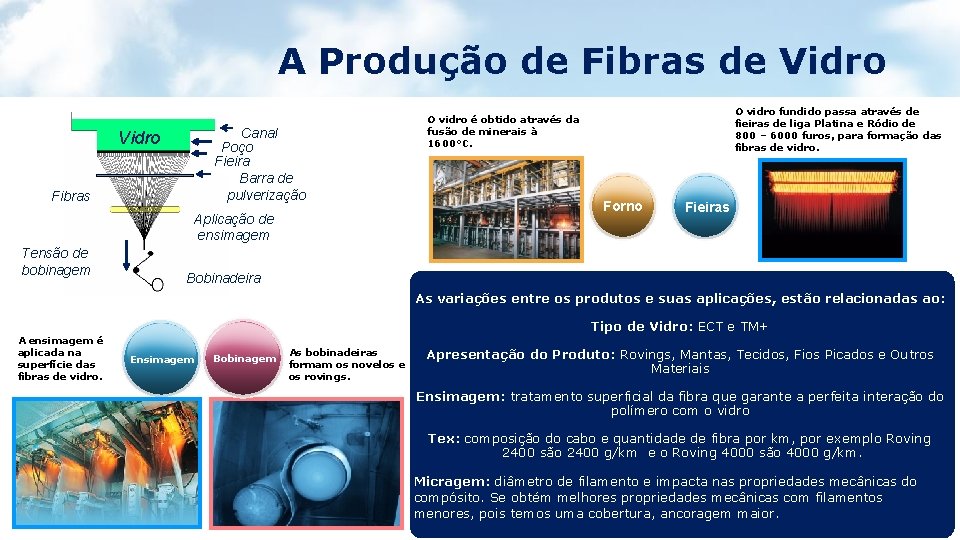

A Produção de Fibras de Vidro Canal Poço Fieira Barra de pulverização Vidro Fibras Aplicação de ensimagem Tensão de bobinagem O vidro fundido passa através de fieiras de liga Platina e Ródio de 800 – 6000 furos, para formação das fibras de vidro. O vidro é obtido através da fusão de minerais à 1600°C. Forno Fieiras Bobinadeira As variações entre os produtos e suas aplicações, estão relacionadas ao: Tipo de Vidro: ECT e TM+ A ensimagem é aplicada na superfície das fibras de vidro. Ensimagem Bobinagem As bobinadeiras formam os novelos e os rovings. Apresentação do Produto: Rovings, Mantas, Tecidos, Fios Picados e Outros Materiais Ensimagem: tratamento superficial da fibra que garante a perfeita interação do polímero com o vidro Tex: composição do cabo e quantidade de fibra por km, por exemplo Roving 2400 são 2400 g/km e o Roving 4000 são 4000 g/km. Micragem: diâmetro de filamento e impacta nas propriedades mecânicas do compósito. Se obtém melhores propriedades mecânicas com filamentos menores, pois temos uma cobertura, ancoragem maior.

Comparativo de Desempenho Tipo de amostra 1 2 3 Vidro Impregnação dos Fios Roving 2400 tex com 17µm Painel Unidirecional feito com Roving 2400 tex com 17µm Propriedade Unidade Densidade da Fibra g/cm² Tipo de Fibra de Vidro Método de Teste E Glass ECR Glass ECT Glass TM+ Glass HT Glass 2. 59~2. 63 2. 66~2. 70 2. 60~2. 64 2. 58~2. 62 2. 45~2. 51 ASTM D 1505 Ponto de Amolecimento °C 840~850 875~885 905~915 925~935 935~959 ASTM C 338 Resistência à Acidez % 2. 6 3. 5 2. 9 2. 1 Perda de peso em 10% de H 2 SO 4 100 horas a 96° C Resistência à Alcalinidade % 2. 0 2. 4 2. 6 2. 2 Perda de peso em 0. 1 M Na. OH 24 horas a 60° C Resistência à Tração MPa Módulo de Tração GPa 78~82 80~83 83~87 MPa 850~1050 - 950~1150 GPa 40~43 - 42~45 Resistência à Tração Módulo de Tração 2100~2500 2300~2700 2600~3100 3300~3700 90~94 1300~1500 1600~1800 Vidro ECT – Sem adição de Boro Vidro TM+ Atende praticamente todas as aplicações com propriedades superiores ao tradicional Vidro E. Atende especialmente aplicações de tecidos para energia eólica, com propriedades superiores ao Vidro ECT. 53~57 ASTM D 2343 95~100 56~58 ISO 527 -5 Conteúdo de Fibra: 73, 7% Vidro E com Boro para ECT sem Boro Ganhos obtidos em resistência à acidez e alcalinidade, bem como nas propriedades mecânicas. Acidez e Alcalinidade tem relação com a durabilidade da fibra e do compósito.

Nossa Linha de Produtos

Vidro ECT Single End Roving (Tecidos para energia eólica, postes, tubos, perfis pultrudados, muffler e outras aplicações) Multi-End Roving (Piscinas, caixas d’água, tubos, telhas e outras aplicações) Propriedades • Alta facilidade de corte; • Ausência de eletricidade estática; • Propriedades diferenciais para projeção em paredes verticais; • Fácil roletagem e eliminação de bolhas; • Excelentes propriedades mecânicas; • Rápida impregnação; • Dispersão uniforme; • Translucidez (902 BR). Código do Aplicação Produto 105 BR spray up, laminação manual Enrolamento filamentar e 107 C corte 902 BR Roving painel e Telha 505 BR Headliner, SMC, tecidos especiais Densidade Linear [tex(g/km)] 2400, 4000 2400, 3200, 4000 Tecidos Especiais: 2400, 4000, 4800 Headliner e SMC: 2400, 4800 Propriedades • Constante tensão; • Massa linear constante; • Não gera eletricidade estática; • Rápida impregnação; • Excelentes propriedades mecânicas Código do Produto Aplicação Densidade Linear [tex(g/km)] 469 L múltiplas aplicações, tecidos, poliéster, vinilester, epóxi 200 a 8800* 469 PH Pultrusão 600 a 4800* 468 G Enrolamento filamentar, pultrusão e tecidos para fabricação de pás eólicas em epóxi (anidrido e amina) 300 a 8800* 468 GE Tecidos para fabricação de pás eólicas em epóxi (anidrido e amina) 300 a 2400* 465 BR pultrusão em sistemas fenólicos 4400 4301 processos LFT em sistemas poliamida 1200 a 2400* 4305 processos LFT em sistemas polipropileno 1100 a 4800* Z-TEX Muffler 4400 a 4800

Vidro ECT Fios Picados Termoplásticos Fios Picados Termofixos Propriedades • Excelentes características de processo; • Alta interação com a resina polimérica; • Excelentes características de mistura; • Ótimo acabamento superficial da peça moldada; • Elevadas propriedades mecânicas. Temos disponibilidade de produção na linha inline e na linha offline, conforme as características, necessidades e peculiaridades dos processos do cliente. Código do Aplicação Comprimento Produto 3, 0 mm 4, 0 mm 308 FR BMC 6, 0 mm 12, 0 mm 3, 0 mm 6, 0 mm 401 BR BMC 12, 0 mm Diâmetro do Filamento 13µm 14µm Propriedades • • • Excelentes características de processo; Elevada integridade dos fios; Fácil dispersão na extrusora; Ótima característica de fluidez; Excelente nível de coloração e aparência da superfície. Produção inline e nosso maior volume de produção é em 10 µm, o que confere às peças acabadas maiores propriedades mecânicas devido à maior cobertura Código do Aplicação Comprimento Diâmetro do Filamento Produto Código do Aplicação Densidade Linear [tex(g/km)] Produto 301 HP PA 6, PA 66, resistência à glicol e hidrólise 4, 5 mm 10µm, 14µm 105 BR spray up, laminação manual 2400, 4000 3, 0 mm Enrolamento filamentar e 301 CL PA 6, PA 66 10µm, 14µm 107 C 2400, 4000 4, 5 mm corte 303 A PET, PBT, PC, ABS 2400, 3200, 4000 4, 5 mm 10 µm 902 BR Roving painel e Telha 305 K PPTecidos Especiais: 2400, 4000, 4800 4, 5 mm 10 µm, 13µm Headliner, SMC, tecidos 3, 0 mm 505 BR especiais 4, 0 mm Headliner e SMC: 2400, 4800 308 BR POM 13µm 6, 0 mm 12, 0 mm

Vidro ECT Mantas e Tecidos Propriedades • Alta velocidade de impregnação; • Fácil manuseio; • Boa compactação e eliminação de bolhas; • Excelentes propriedades mecânicas; • Ideal para aplicações em combate à corrosão. Aplicação Massa Superficial [g/m²] Nossas Mantas são produzidas com Código do Produto ligante em pó e temos a 300 possibilidade de produção de MC múltiplas aplicações 450 Mantas mais flexíveis e maleáveis ou mais rígidas, e ainda, outras 600 múltiplas aplicações gramaturas dependendo das TRB em laminação necessidades e processo do cliente. 800 O GYP é um Fio Picado Úmido produzido inline utilizado em aplicações de uso geral na construção civil, asfalto e recomendado para a fabricação de placas de gesso drywall, proporcionando ao Comprimento Diâmetro do composto maior dureza superficial e Aplicação Filamento mm in maior resistência à ruptura. Existem Construção civil, asfalto, dry wall 24* 15/16 outros comprimentos de corte que podem ser desenvolvidos conforme a múltiplas aplicações 14µm necessidade do cliente. múltiplas aplicações - Outros Materiais Propriedades • Bom processamento; • Excelentes propriedades mecânicas; • Fácil manuseio. Código do Produto GYP Fibra moída Bulk Glass

Vidro TM+ Single End Roving Propriedades • Tensão constante; • Rápida impregnação; • Não forma eletricidade estática; • Excelentes propriedades mecânicas; • Massa linear constante; • Rendimento uniforme; Código do Produto Aplicação Densidade Linear [tex(g/km)] 469 L tecidos para fabricação de pás eólicas em poliéster 2400* 468 GE tecidos para fabricação de pás eólicas em epóxi (anidrido e amina) 300, 600, 1200 e 2400

Desenvolvimentos • Além da Linha de Produtos e características apresentadas, temos possibilidade de desenvolvimento de novos produtos em qualquer uma das linhas de produtos conforme a necessidade e peculiaridades dos processos dos clientes. • Temos uma Equipe de Pesquisa e Desenvolvimento experiente, possibilidade de realização de testes internos e inloco para garantir a funcionalidade e boa performance de nossos produtos. • A CPIC também possui outros tipos de produtos não produzidos localmente, mas com total facilidade de acesso à outras unidades do grupo para importação direta ou indireta, de acordo com a necessidade do cliente.

Feiplar 2018 Estande C 3 Expo Center Norte 06 a 08 de Novembro de 2018, das 12 h às 20 h

Obrigada! Déborah Santos – Marketing deborah. santos@cpicfiber. com
