rerne sover aldrig Mini kursus i lyd Lyd
- Slides: 46
Ørerne sover aldrig Mini kursus i lyd
Lyd = Fysik = Gammelt • Pythagoras, ca 550 f. kr a 2 + b 2 = c 2 c a b
Psykoakustik Hvor er det højest ? Afhænger af situation og øret der hører Hvor er det mest støjende ? Støj = uønsket lyd Anekdote: Sluk emhætten Cocktail party effekten (høreapparat)
eter, ly lydmåler show
Spidsværdi eller LAeq • Demo med display på skærm • Kuglepen e. lign. • Man kan jo blive døv af det

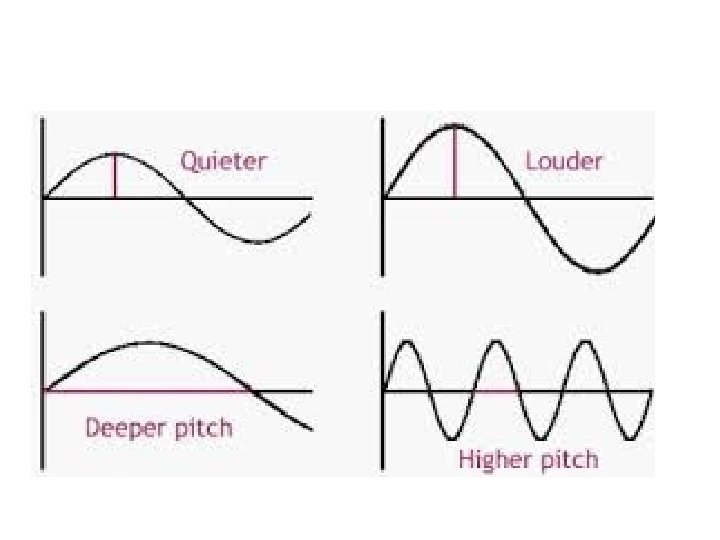

• Lydbølger er sinusformede • Enheden for frekvens er Hz, s-1 , pr. sekund • Lydhastighed = Bølgelængde x Frekvens 343 = λ x f • Lys fra 400 nm-700 nm. Lyd fra 20 Hz-20000 Hz svarende til …… 1, 7 cm – 1700 cm
• d. B skalaen er relativ, og gør lydtrykkene mere håndterbare 10 x. Log 2 = 3 10 x. Log 1000 = 30 • For jeres vedkommende er det altid d. B(A) • Hvornår er noget ”dobbelt så højt” • Akustik fylder, kan ikke lægges ned i en skuffe
Dosis • I forhold til høreskader er det rimeligt at regne i dosis • Normalen for en støjdosis er 85 d. B(A) i 8 timer Hvad med 2 timer Hvad med 1 sekund
Hvad sker med lyden når den rammer en overflade
Myndigheder • Arbejdstilsynet. Kun interesseret i støjen på arbejdspladsen (hvad der kommer ind i øret) • Miljøstyrelsen. Kun interesseret i støjen der kommer ud af arbejdspladsen. I skel • Bygningsmyndighederne. Interesseret i bygningens lydmæssige kunnen.
• Luftlydisolation, R´w • Trinlydniveau, L´n, w, alle belægninger • Efterklangstid(gælder typisk ved flere frekvensbånd)
Optimale efterklangstider
Luftlydisolation: R = L 1 – L 2 + 10 Log(S/A)
BR 10/DS 490, luftlydisolation
BR 10/DS 490, Trinlydniveau
• R´w Luftlydisolationen skal være så stor som muligt, da det er isolation • L´n, w Trinlydniveauet skal være så lille som muligt da det er et niveau • Efterklangstiden i rummene har ingen betydning for resultatet.
• T angives altid med 1. decimal • Ved 125 Hz er grænseværdien +20% og +20% for acceptabel overskridelse • Fællesgange/rum. Lad være med at lave gruppearbejde
Lokale 125 Hz 250 Hz 500 Hz 1 k. Hz 2 k. Hz 4 k. Hz Krav overhol dt Gæstedagpleje 0, 4 sek. 0, 5 sek. Ja Solstrålen (vuggestue) 0, 5 sek. Nej Stjernen 0, 6 sek. 0, 5 sek. 0, 4 sek. 0, 5 sek. Nej Månen 0, 5 sek. 0, 4 sek. 0, 5 sek. 0, 6 sek. Nej Nordlyset 0, 6 sek. 0, 5 sek. Nej Fællesrum 0, 7 sek. 0, 6 sek. Nej Krav, højest 0, 5 sek. 0, 4 sek.
Snak om hvad der skal måles Trinlyd på dæk. Alle belægninger. Skriv det evt. i byggetilladelsen. R`w Luftlyd på vandret og lodret boligskel. Trinlyd fra trappe, svalegang (mere relevant end bad/wc) L´n, w Installationsstøj. Ventilation oftest, evt. toiletskyl
Vejtrafikstøj • Udendørs 58 d. B • N 2 KR, I kan selv • Hvis den er over 58 d. B, dimensioneres vinduerne derefter. • Indendørs 30 d. B Laeq, 24 H eller 33 d. B Lden – med lukkede vinduer men åbne ventiler • 46 d. B Lden med åbne vinduer. Evt 1 støjsvag facade. Ellers russervinduer. Please…….
• Trinlydniveau fra alle belægninger Fliser i køkken og entre Parket i stue • Luftlyd nedefra og op • Luftlyd fra store rum til lille rum
Der skal måles i 1 lejlighed ?
• Skoler, trinlyd fra gange • Plejeboliger, som boliger • Daginstitutioner, tjaaa. Vi mangler endnu at måle i en der var 0, 4 fra start. Det kommer med møblementet efter et stykke tid. Men der kræves vægabsorbenter. • Højloftede rum i daginst. Er bandlyst (næsten)
Oftest fejl • Lodret boligskel • Trinlyd fra entre med klinker • Installationsstøj • T 60 i daginst • T 60 i skoler
dispensation • SBI-anvisning 243, eksisterende byggeri. 2 d. B´s afvigelse • SBI-anvisning 237, nybyggeri, 1 d. B´s afvigelse
Døre og vægge • Regneark, det må i gerne få • Demo først
Ettals værdier måleværdier vurderingskurve 80. 0 Reduktionstal R (d. B) 70. 0 60. 0 50. 0 40. 0 30. 0 20. 0 10. 0 frekvens (Hz) 0. 0 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150

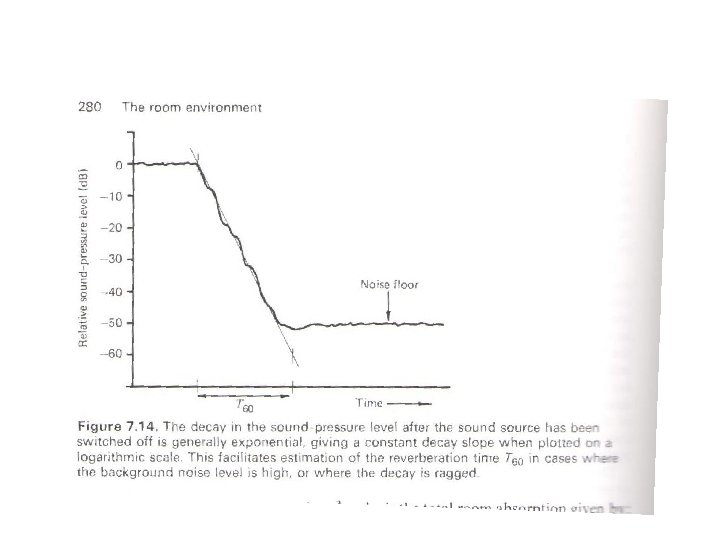

Formler Sabines formel til beregning af efterklangstid T 60 = 0, 16 x. V/Aabs = 0, 16 x. V/T 60 Aabs er absorptionsarealet. F. eks hvis der er 100 m² loft med en absorpotionskoefficient på 0, 65 har vi 65 m²
Generelt for god lydisolation • Tungt • Afkoblet • Store afstande
Ud med det midterste lag
Generelt for dårlig lydisolation • • Let Sammenkoblet Små dimensioner Utætheder
A 200 mm tkh. A 50 mm tkh. truktionshøjde

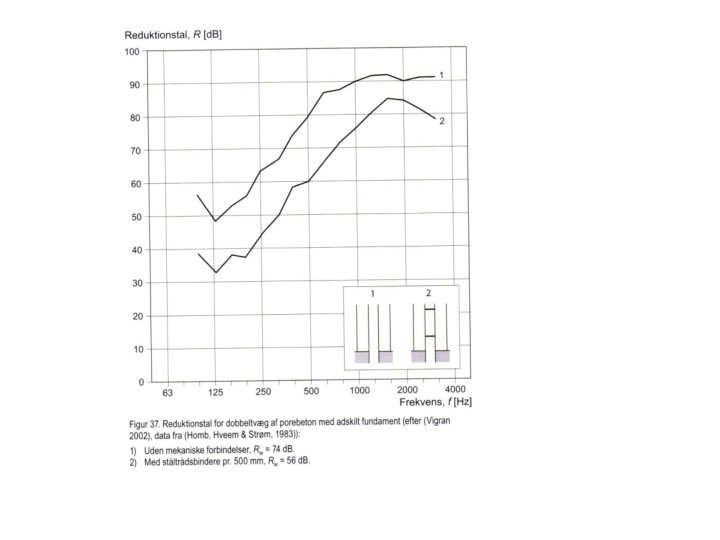

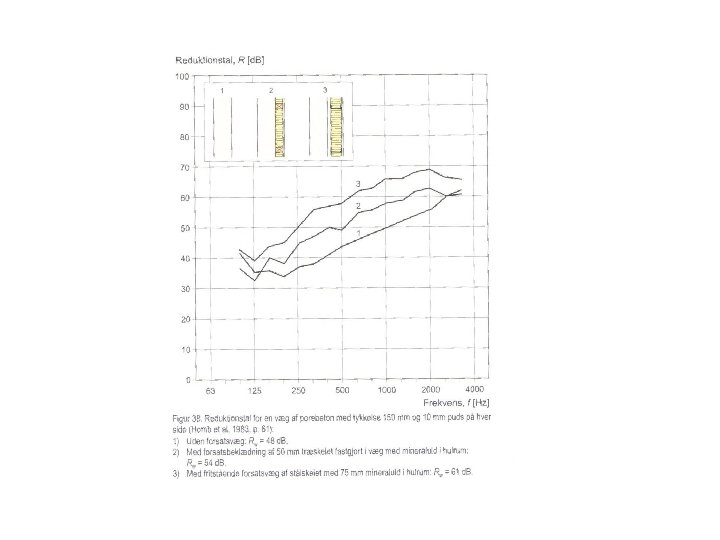

God luftlydisolation • • Tungt Tæt Dobbeltvægge der ikke rør hinanden Nedstroppet loft med masser af isoleret hulrum

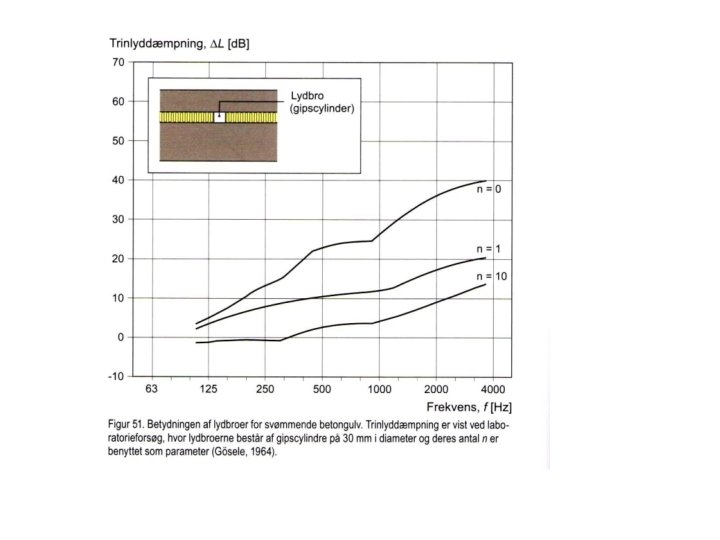

Lavt trinlydniveau • Blød gulvbelægning (Forbo decibel) • Afkoblet gulv, Knudsen, Xylomer • Lyddug er sjældent specielt godt (ingen hokus pokus) • 30 mm trinlydsplader (Isover) • Nedstroppet loft

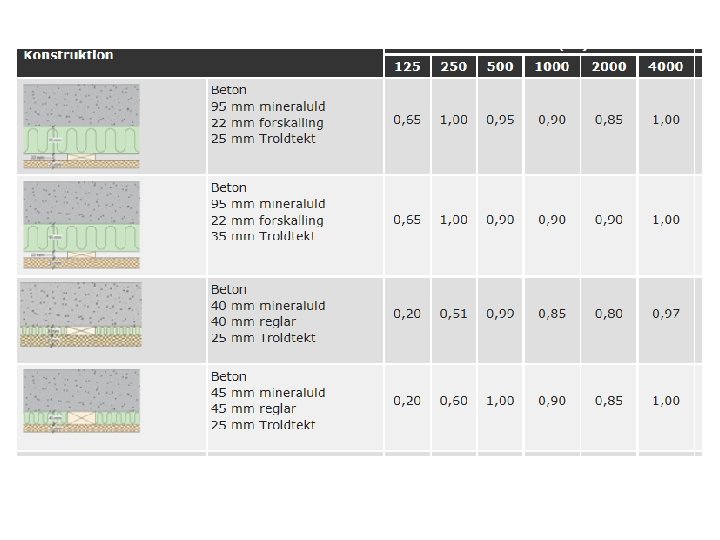

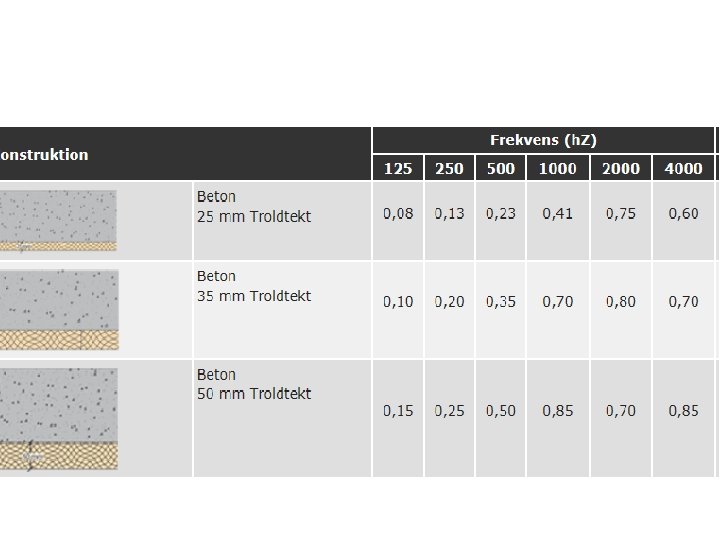

Lav efterklang • Absorptionskoefficient tæt på 1 • God abs ved lave frekvenser • Diffusion i lokalet • Men det er jo ikke altid godt med lav efterklang
Trappeopgang • BR 10 krav: Max 1, 3 sekunder ved 500 Hz, 1000 Hz, 2000 Hz • Trappeopgangen er 15 m² i grundareal og 12 meter høj. • Hvor meget skal vi have op
Cases • Elektriker: Kabelbakker langs væggen der ikke tætnes. • Huller til ventilation mellem lokalerne over det nedstroppede loft • Badeværelser i Skejby, flamingo, filt, ingenting. kop-boret i stavtrup
