Proces analizy i rozpoznawania 1 Jak przygotowa dwie

  • Slides: 45
Download presentation
Proces analizy i rozpoznawania 1

Proces analizy i rozpoznawania 1

Jak przygotować dwie klasy obiektów? 2

Jak przygotować dwie klasy obiektów? 2

Pierwsza klasa (obroty o 10 o): 3

Pierwsza klasa (obroty o 10 o): 3

4

4

5

5

Z jaką rozdzielczością zapisywać bitmapy? 6

Z jaką rozdzielczością zapisywać bitmapy? 6

Inna klasa (obroty o 30 o): 7

Inna klasa (obroty o 30 o): 7

8

8

Wykresy współczynników: 9

Wykresy współczynników: 9

10

10

11

11

12

12

Metryka Euklidesowa: 13

Metryka Euklidesowa: 13

Do procesu rozpoznawania wybrano np. współczynnik W 2 ρ1 dla pierwszej klasy obiekt rozpoznawany

Do procesu rozpoznawania wybrano np. współczynnik W 2 ρ1 dla pierwszej klasy obiekt rozpoznawany ρ1 < ρ2 ? ρ2 dla drugiej klasy 14

Jeżeli współczynników będzie więcej? Wj Wi ρ1 dla pierwszej klasy obiekt rozpoznawany dwa współczynniki

Jeżeli współczynników będzie więcej? Wj Wi ρ1 dla pierwszej klasy obiekt rozpoznawany dwa współczynniki ρ1 < ρ2 ? ρ2 dla drugiej klasy Wi Wj 15

Analiza i wybór cech kluczowych dla rozpoznawania obrazów medycznych : Tomografia komputerowa aorty brzusznej:

Analiza i wybór cech kluczowych dla rozpoznawania obrazów medycznych : Tomografia komputerowa aorty brzusznej: a) aorta prawidłowa, b) zwężenie naczynia, c) tętniak aorty. 16

Realizacja programu : Wysegmentowany obiekt oraz jego obliczone parametry 17

Realizacja programu : Wysegmentowany obiekt oraz jego obliczone parametry 17

Analiza cech : Obrazy zostały podzielone na trzy klasy: · Klasa 1 – zdjęcia

Analiza cech : Obrazy zostały podzielone na trzy klasy: · Klasa 1 – zdjęcia aort bez zmian patologicznych, · Klasa 2 – aorta z przewężeniem, · Klasa 3 – aorta miejscowo pogrubiona (tętniak). Jako cechy do klasyfikacji obrazów wybrano momenty M 1, M 2, M 6 oraz M 9. Pierwsze trzy służą do wstępnego podziału na dwie grupy: aorty w normie oraz naczynia ze zmianami patologicznymi. W drugim etapie aorty ze zmianami chorobowymi są przydzielane do jednej z dwóch pozostałych klas na podstawie momentu M 9. 18

Analiza cech cd: 19

Analiza cech cd: 19

Analiza cech cd: 20

Analiza cech cd: 20

Przykład klasyfikacji obiektu : 21

Przykład klasyfikacji obiektu : 21

Wpływ rozmiaru okna filtrów na miary jakości obrazu przekształconego 22

Wpływ rozmiaru okna filtrów na miary jakości obrazu przekształconego 22

Dla obrazu: 23

Dla obrazu: 23

Wizualne odzwierciedlenia wpływu częstotliwości próbkowania obrazu rentgenowskiego na odwzorowanie odczytanego przekroju szczeliny stawowej z

Wizualne odzwierciedlenia wpływu częstotliwości próbkowania obrazu rentgenowskiego na odwzorowanie odczytanego przekroju szczeliny stawowej z zapisanego cyfrowo radiogramu bez wykonanych dodatkowych przekształceń: 600 dpi 200 dpi 300 dpi 100 dpi 24

Przekrój obrazu stawu kolanowego poddanego filtracji medianowej, zapisywanego z rozdzielczościami odpowiednio: 600, 300, 200

Przekrój obrazu stawu kolanowego poddanego filtracji medianowej, zapisywanego z rozdzielczościami odpowiednio: 600, 300, 200 oraz 100 dpi: 25

Średnia różnica: Średnia różnica między obrazem oryginalnym i przekształconym nieznacznie wzrasta przy zwiększaniu rozmiaru

Średnia różnica: Średnia różnica między obrazem oryginalnym i przekształconym nieznacznie wzrasta przy zwiększaniu rozmiaru okna stosowanych filtrów. 26

Zawartość strukturalna: Stosunek sumy kwadratów obrazu oryginalnego do sumy kwadratów obrazu przetworzonego (zawartość strukturalna)

Zawartość strukturalna: Stosunek sumy kwadratów obrazu oryginalnego do sumy kwadratów obrazu przetworzonego (zawartość strukturalna) również zmienia się nieznacznie. 27

Znormalizowana korelacja wzajemna: Minimalne wahania znormalizowanej korelacji wzajemnej. 28

Znormalizowana korelacja wzajemna: Minimalne wahania znormalizowanej korelacji wzajemnej. 28

Jakość korelacji: W jakości korelacji występują również niewielkie wahania. 29

Jakość korelacji: W jakości korelacji występują również niewielkie wahania. 29

Maksymalna różnica (szczytowy błąd bezwzględny): Maksymalna różnica między obrazem oryginalnym i przetworzonym wykazuje dość

Maksymalna różnica (szczytowy błąd bezwzględny): Maksymalna różnica między obrazem oryginalnym i przetworzonym wykazuje dość znaczne wahania szczególnie przy zmianie wielkości okna filtru z parzystej na nieparzystą. 30

Wierność obrazu: Wierność obrazu zmienia się w zakresie 0, 1 % (dla filtru średniego

Wierność obrazu: Wierność obrazu zmienia się w zakresie 0, 1 % (dla filtru średniego o 0, 3 %). 31

Błąd średniokwadratowy: 32

Błąd średniokwadratowy: 32

Szczytowy błąd średniokwadratowy: 33

Szczytowy błąd średniokwadratowy: 33

Normalizowany błąd bezwzględny: 34

Normalizowany błąd bezwzględny: 34

Znormalizowany błąd średniokwadratowy: 35

Znormalizowany błąd średniokwadratowy: 35

Stosunek sygnału do szumu: 36

Stosunek sygnału do szumu: 36

Współczynnik korelacji: 37

Współczynnik korelacji: 37

Odchylenie standardowe: 38

Odchylenie standardowe: 38

Można zauważyć, że stosowanie filtrów o oknach wielkości [n n], gdzie n jest parzyste

Można zauważyć, że stosowanie filtrów o oknach wielkości [n n], gdzie n jest parzyste znacznie pogarsza jakość filtracji (szczególnie dla filtru medianowego), co wynika z faktu, że w takich przypadkach pobierane zostają do analizy punkty nie z pełnego otoczenia przekształcanego punktu obrazu. 39

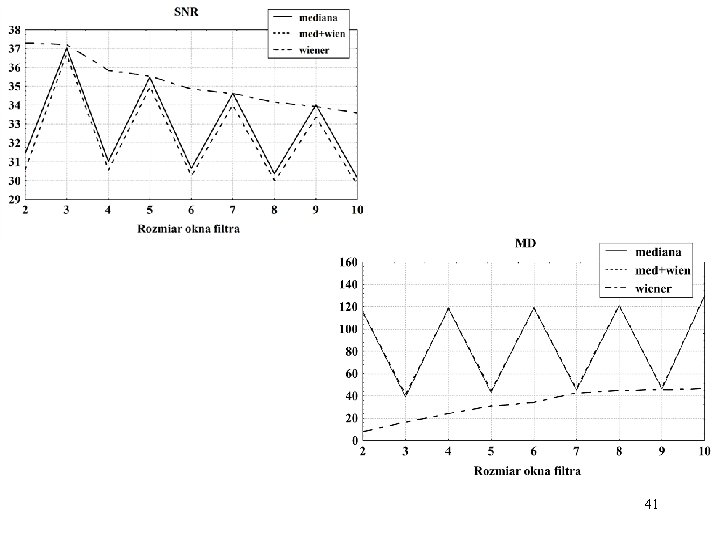

Przy stosowaniu powyższych parametrów można zauważyć dwa trendy: 1. znormalizowana korelacja wzajemna, jakość korelacji,

Przy stosowaniu powyższych parametrów można zauważyć dwa trendy: 1. znormalizowana korelacja wzajemna, jakość korelacji, wierność obrazu oraz stosunek sygnału do szumu wykazują największe wartości dla n nieparzystego z malejącym trendem zmian; 2. natomiast parametry z grupy błędów średniokwadratowych takie jak: średnia różnica, zawartość strukturalna, maksymalna różnica, błąd średniokwadratowy, szczytowy błąd średniokwadratowy oraz znormalizowany błąd średniokwadratowy przyjmują największe wartości dla n parzystego z rosnącym trendem zmian. Z pierwszej grupy najbardziej czułym wydaje się być stosunek sygnału do szumu, zaś z drugiej maksymalna różnica. 40

41

41

Analizować można również wpływ wielkości okna stosowanych filtrów na odwzorowanie profilu przekroju stawu kolanowego:

Analizować można również wpływ wielkości okna stosowanych filtrów na odwzorowanie profilu przekroju stawu kolanowego: Profile badanego stawu przy wielkości okna filtrów [3 3] 42

Profile badanego stawu przy wielkości okna filtrów [5 5] 43

Profile badanego stawu przy wielkości okna filtrów [5 5] 43

Profile badanego stawu przy wielkości okna filtrów [9 9] 44

Profile badanego stawu przy wielkości okna filtrów [9 9] 44

Profile badanego stawu przy wielkości okna filtrów [19 19] 45

Profile badanego stawu przy wielkości okna filtrów [19 19] 45
