PANORAMİK RADYOGRAFİDE İZLENEN ANATOMİK OLUŞUMLAR Ankara Üniversitesi Diş Hekimliği Fakültesi Ağız, Diş ve Çene Radyolojisi Anabilim Dalının ders notlarının tüm hakları saklıdır, izinsiz kullanılmaması rica olunur.

PANORAMİK RADYOGRAFİDE İZLENEN MAKSİLLER ANATOMİK OLUŞUMLAR

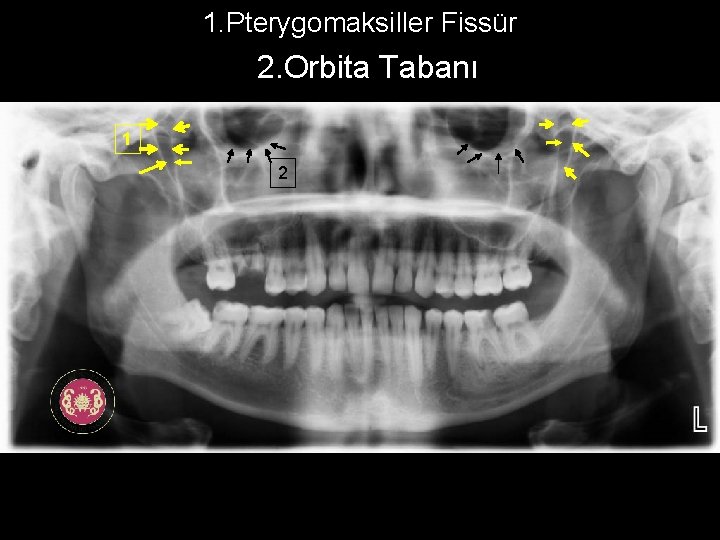

1. Pterygomaksiller Fissür ' 2. Orbita Tabanı 1 2

1. Maksiller Sinüs Posterior Sınırı 2. Zigomatik Proçes 3 2 3. İnfraorbital Kanal 3 1 2

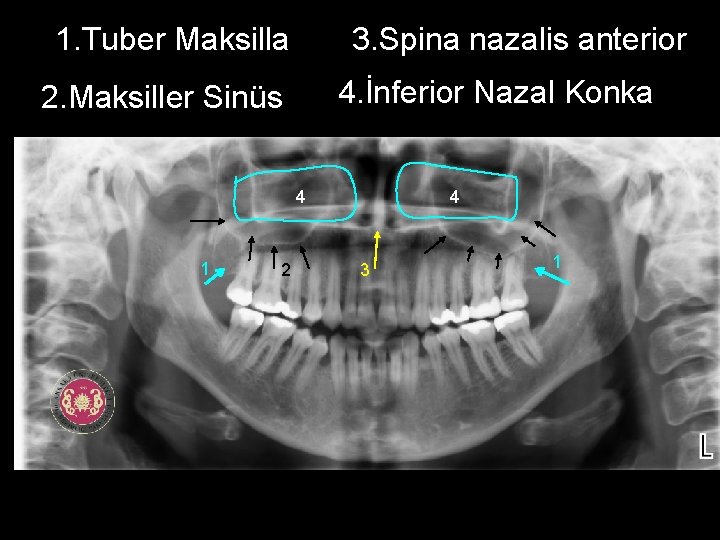

3. Spina nazalis anterior 1. Tuber Maksilla 4. İnferior Nazal Konka 2. Maksiller Sinüs 4 1 2 4 3 1

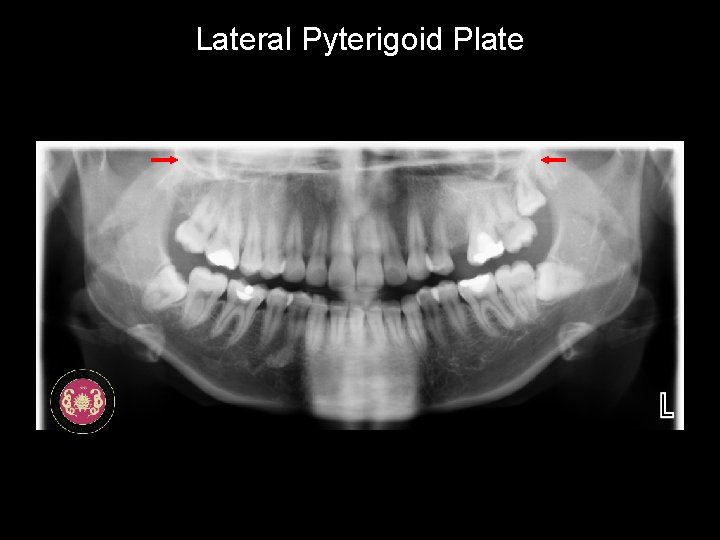

Lateral Pyterigoid Plate

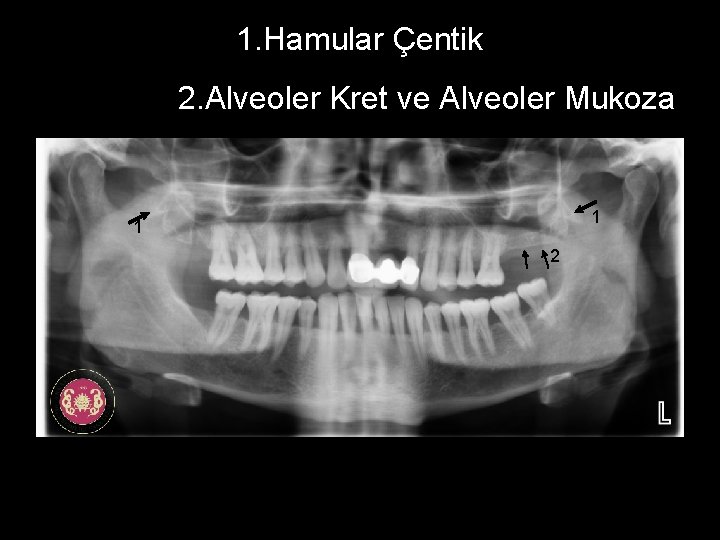

1. Hamular Çentik 2. Alveoler Kret ve Alveoler Mukoza 1 1 2

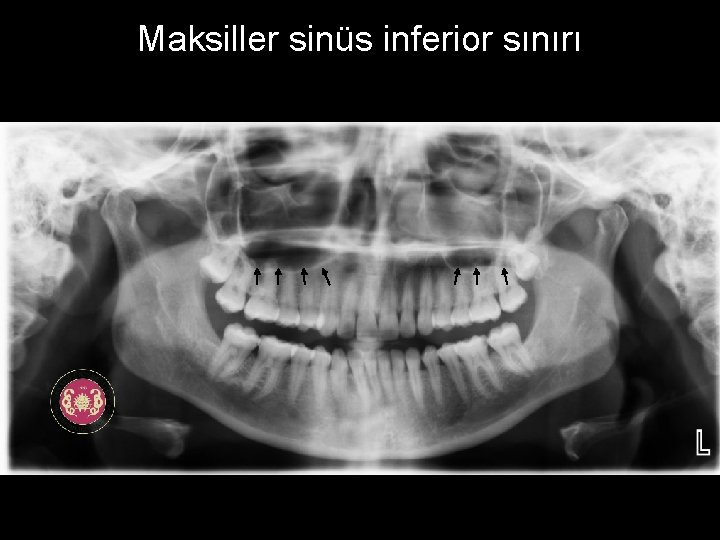

Maksiller sinüs inferior sınırı

1. Sert Damak(beyaz oklar) 2. Nazal Kavite Tabanı (kırmızı oklar) 3. Maksiller sinüs ↓ ↓ ↑ ↑

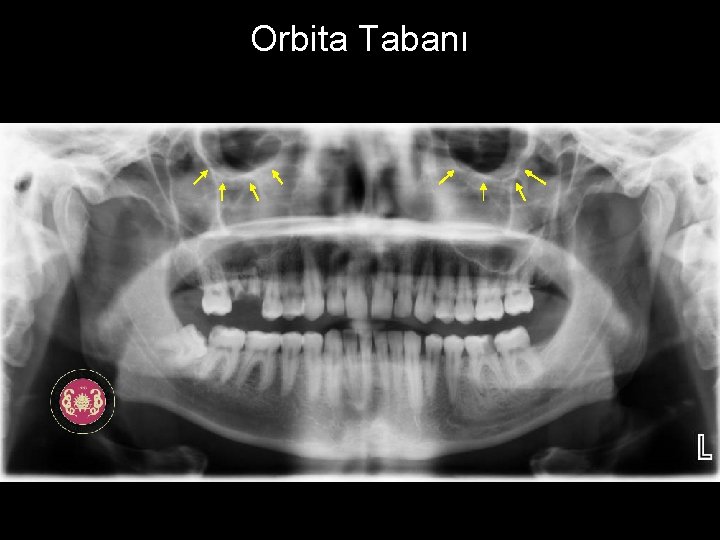

Orbita Tabanı

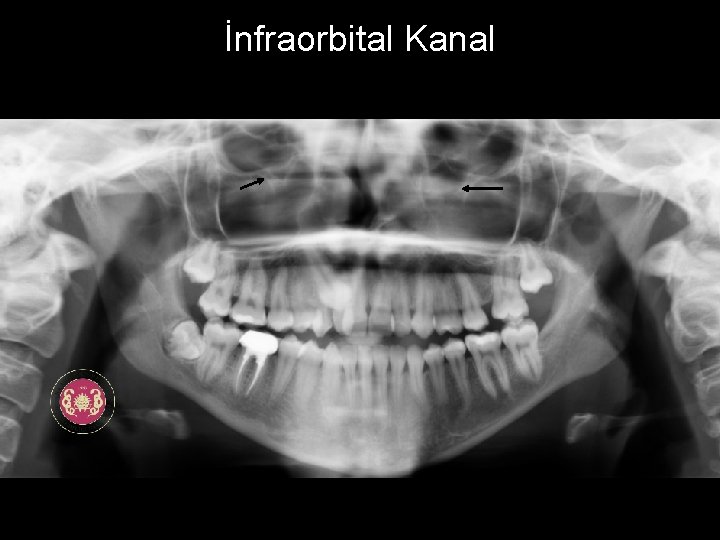

İnfraorbital Kanal

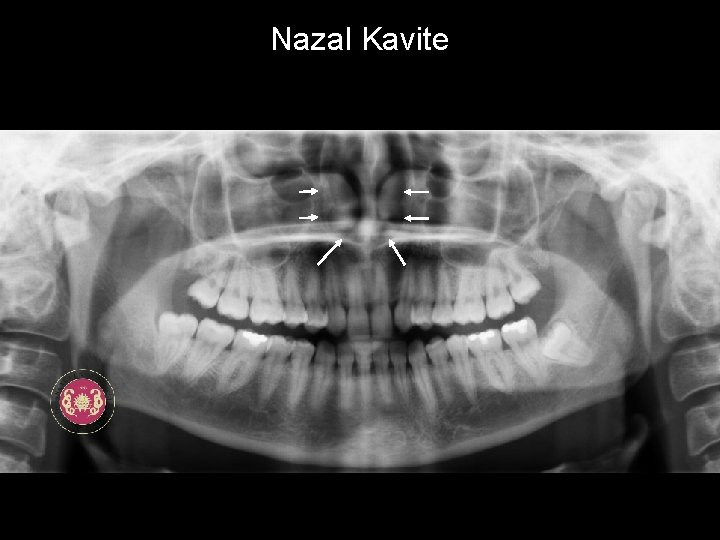

Nazal Kavite

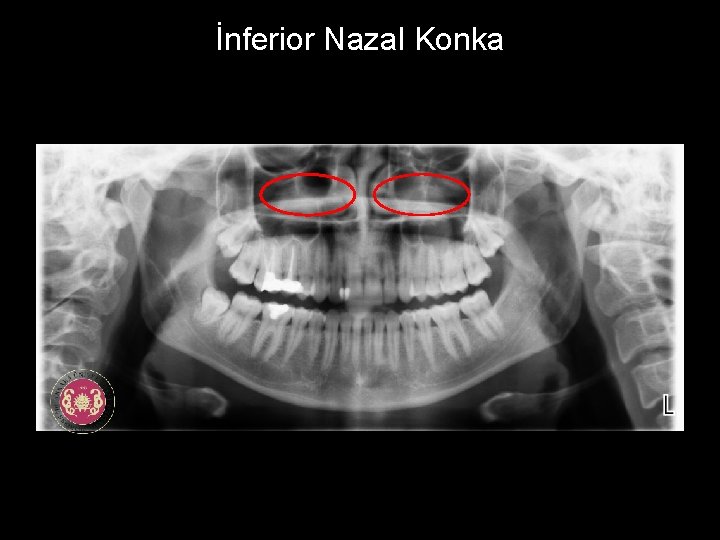

İnferior Nazal Konka

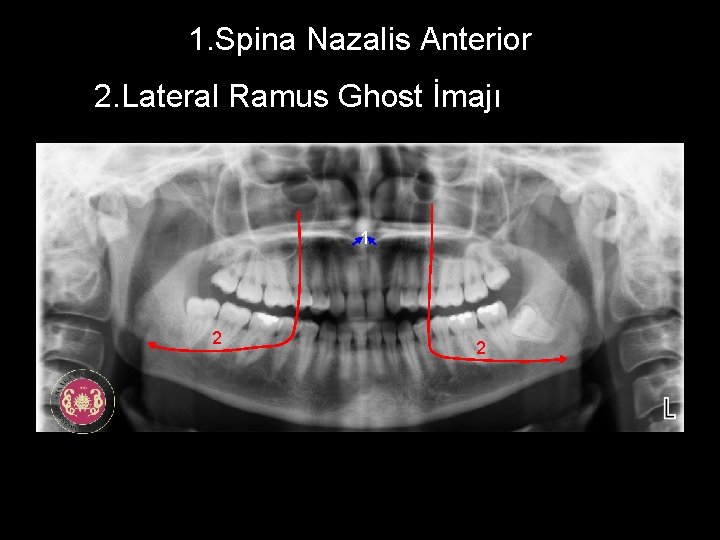

1. Spina Nazalis Anterior 2. Lateral Ramus Ghost İmajı 1 2 2

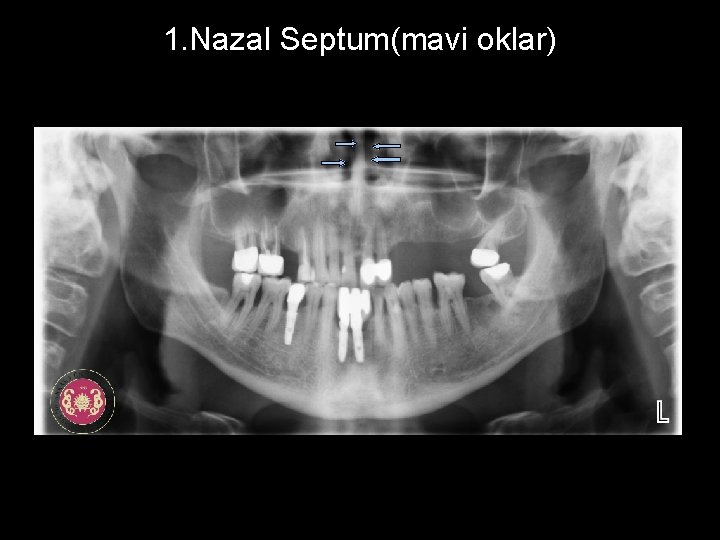

1. Nazal Septum(mavi oklar)

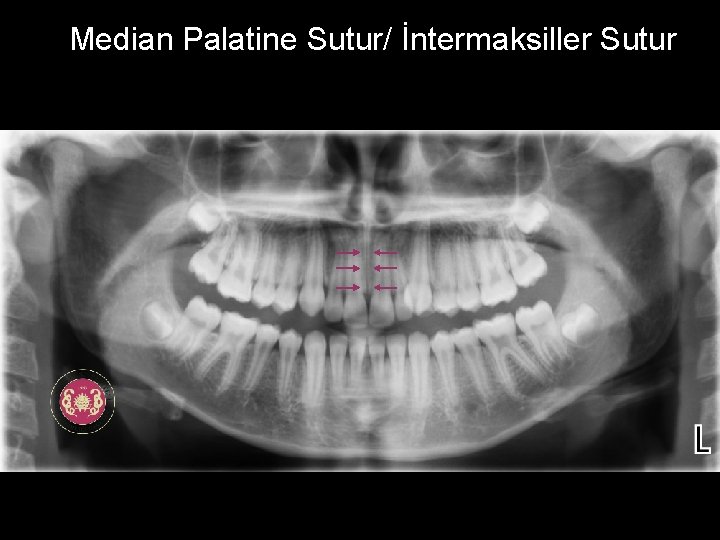

Median Palatine Sutur/ İntermaksiller Sutur

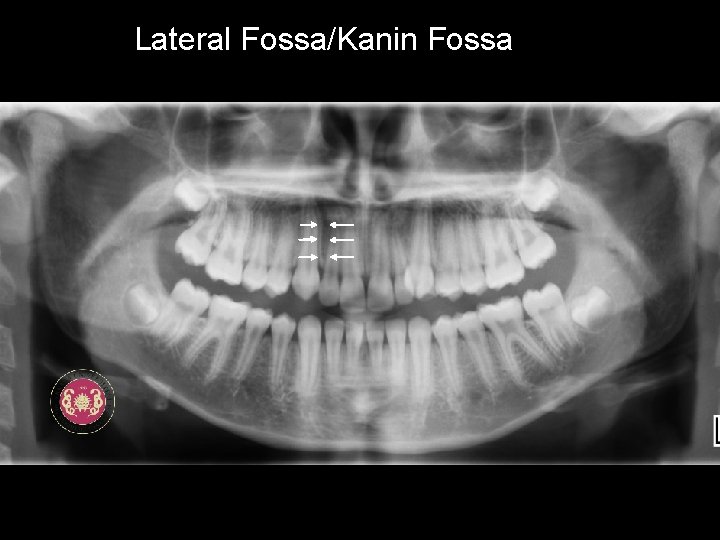

Lateral Fossa/Kanin Fossa

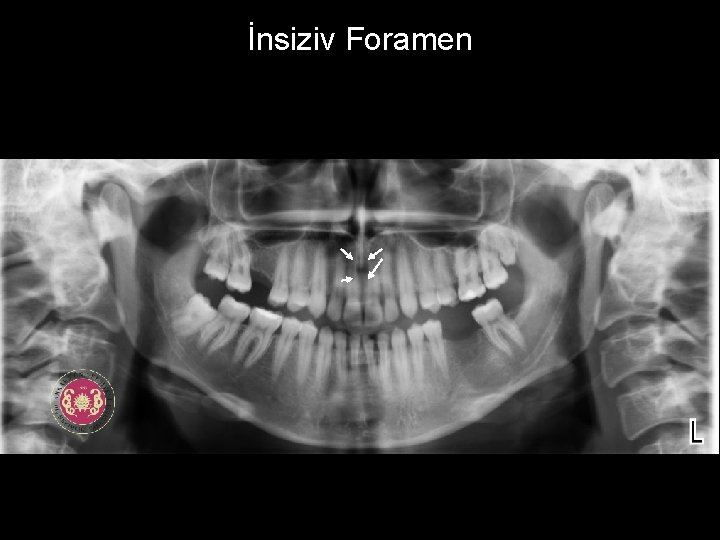

İnsiziv Foramen

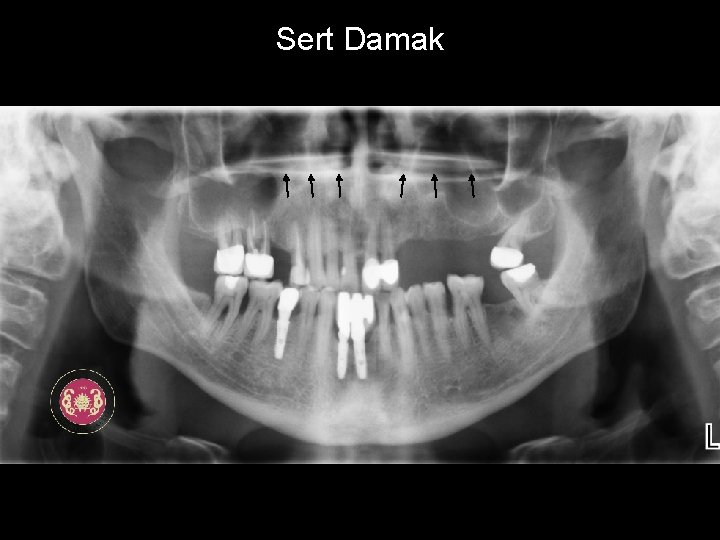

Sert Damak

Sert Damak Ghost İmajı/ Nazal Kavite Tabanı

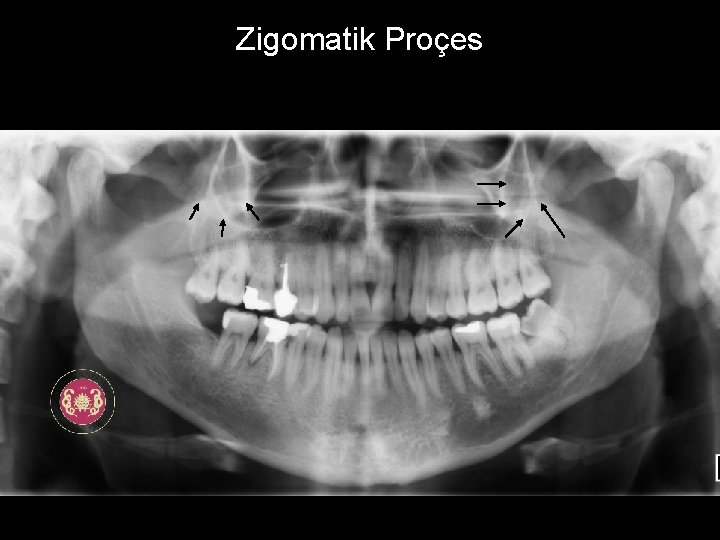

Zigomatik Proçes

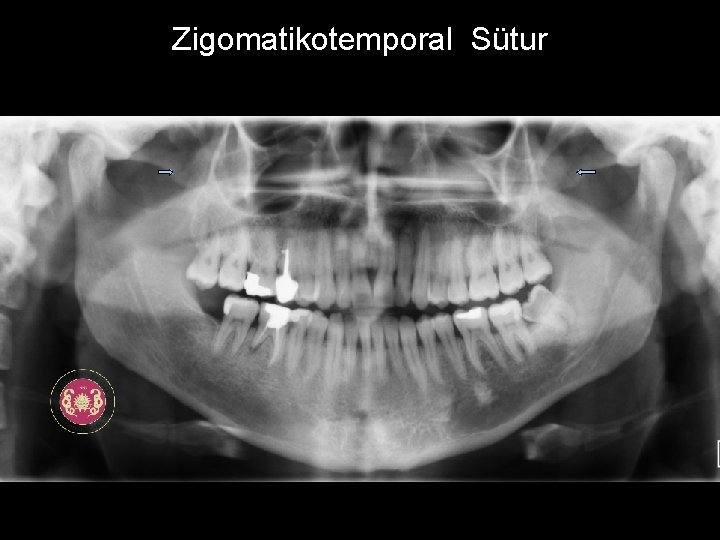

Zigomatikotemporal Sütur

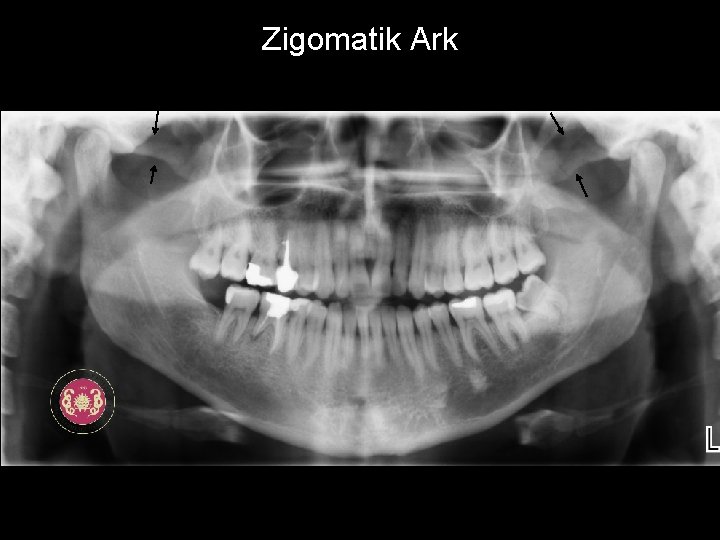

Zigomatik Ark

PANORAMİK RADYOGRAFİDE İZLENEN MANDİBULA VE ÇEVRESİNDEKİ ANATOMİK OLUŞUMLAR

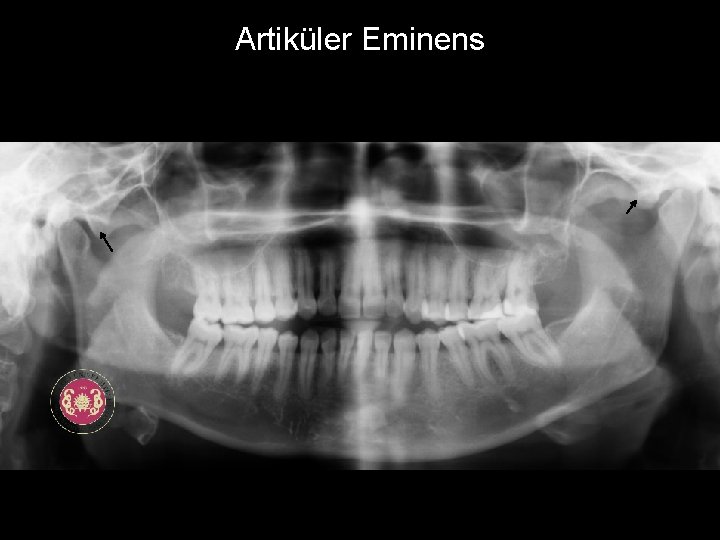

Artiküler Eminens

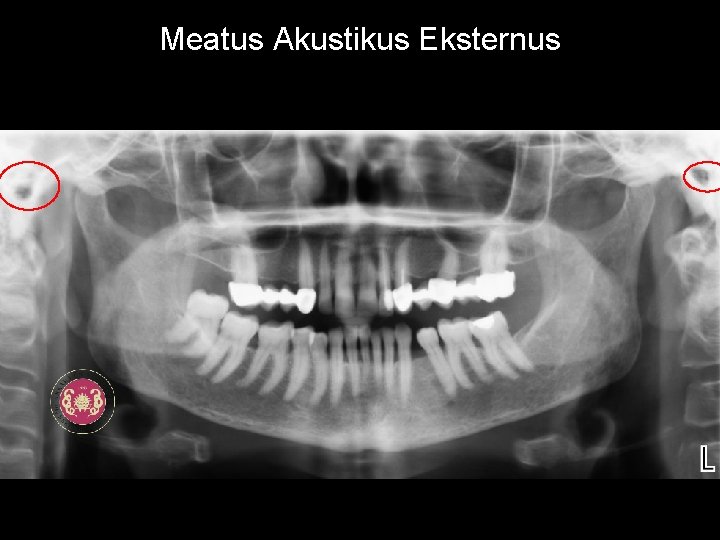

Meatus Akustikus Eksternus

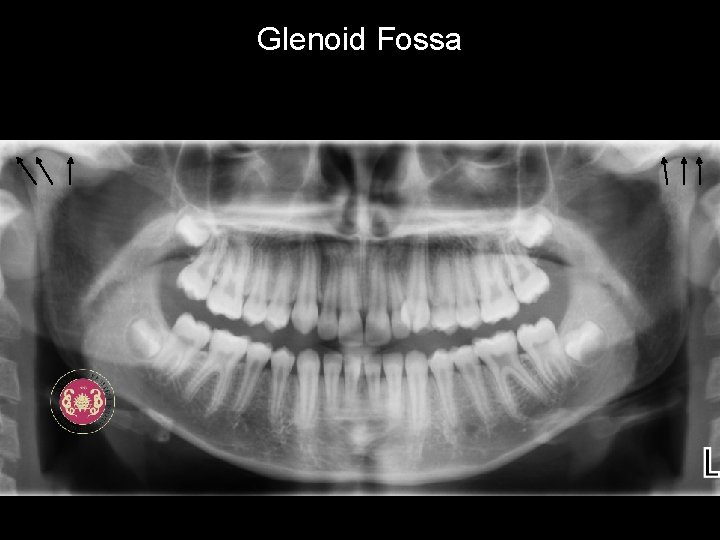

Glenoid Fossa

Kondil

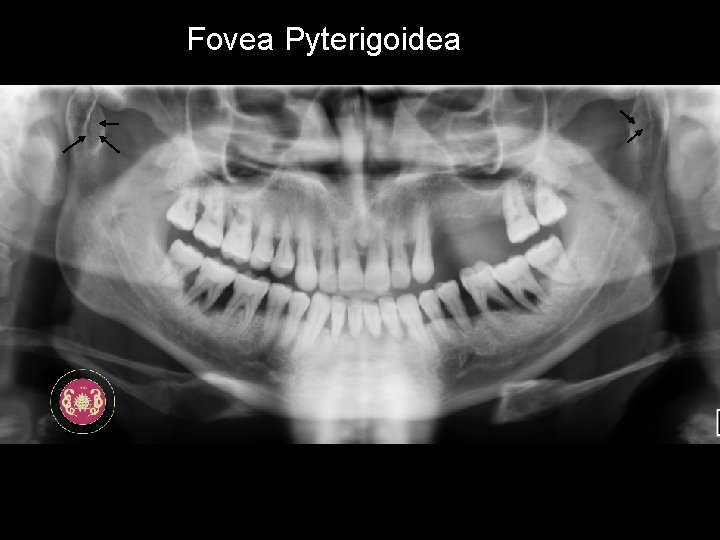

Fovea Pyterigoidea

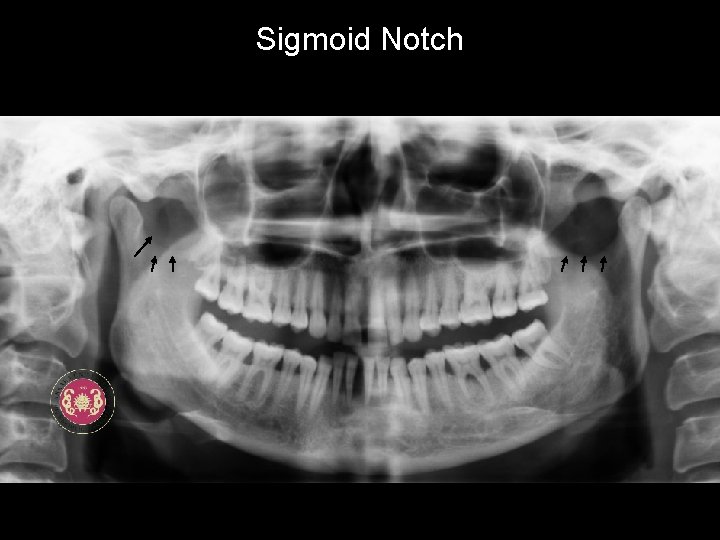

Sigmoid Notch

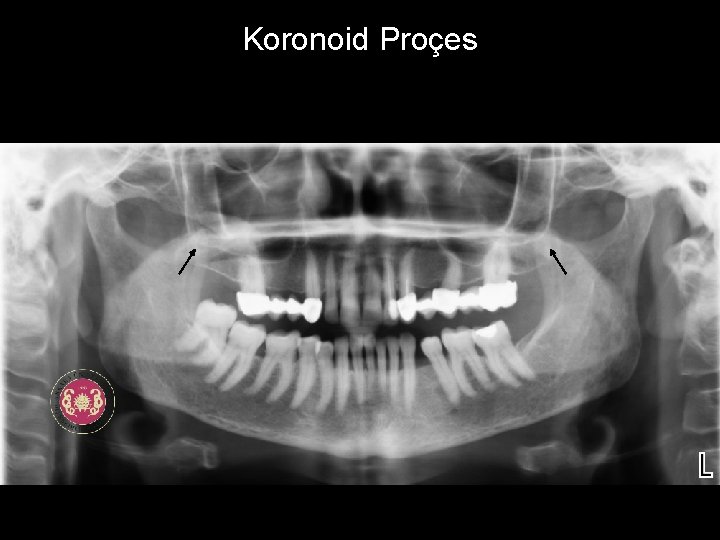

Koronoid Proçes

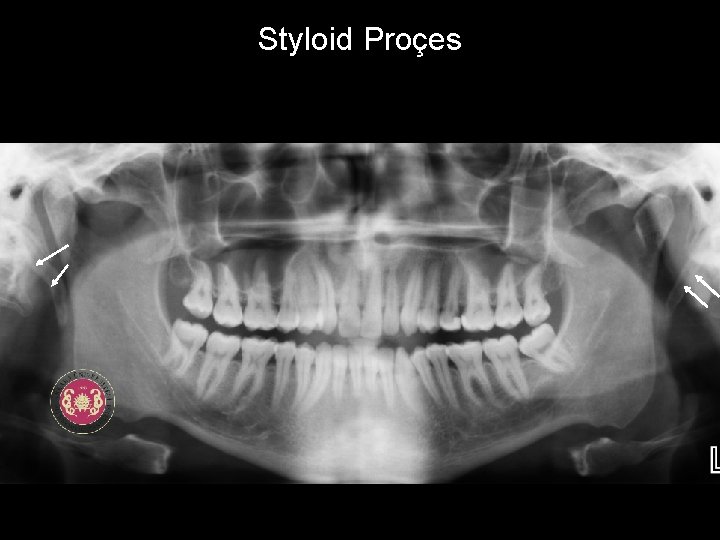

Styloid Proçes

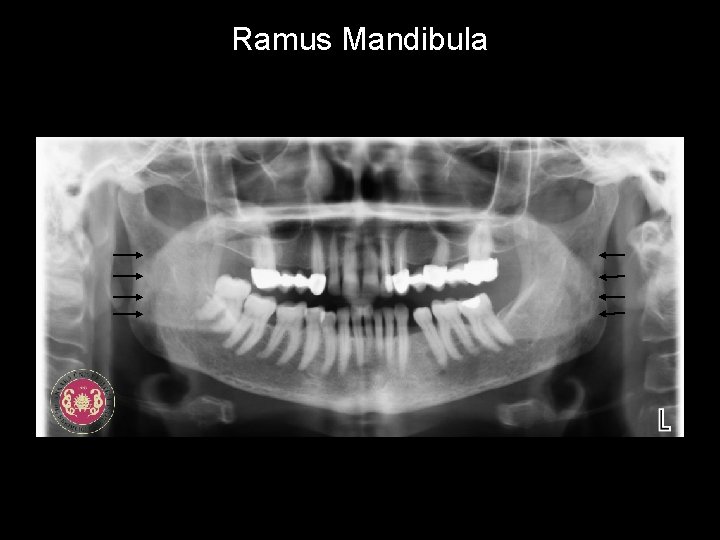

Ramus Mandibula

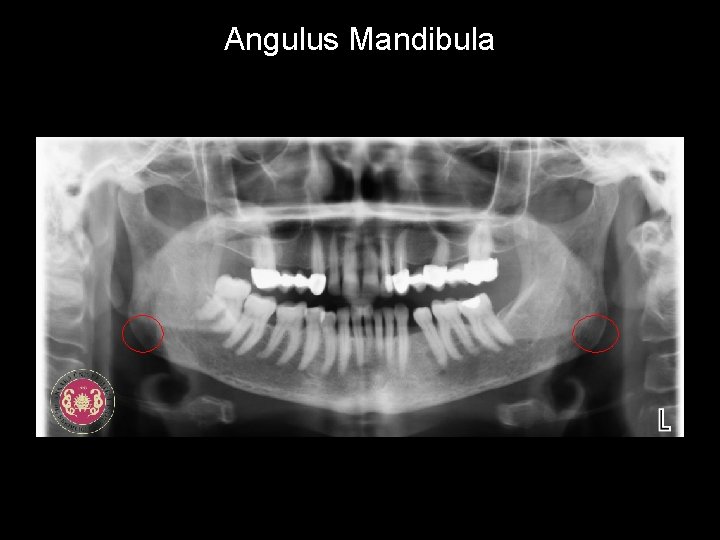

Angulus Mandibula

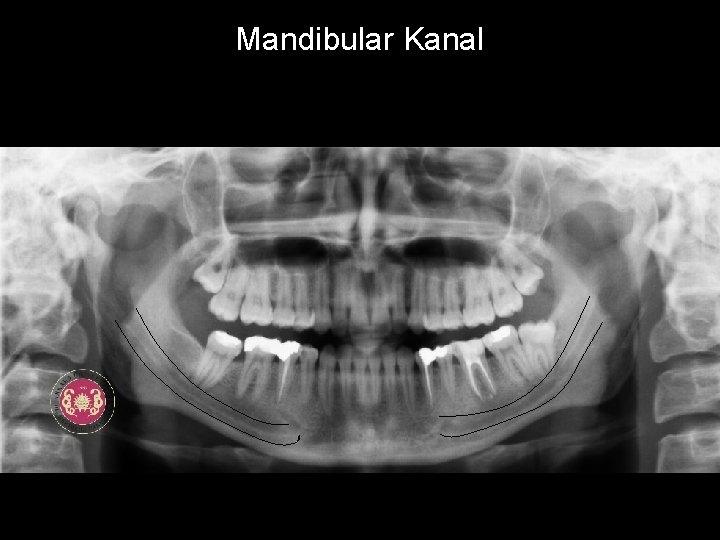

Mandibular Kanal

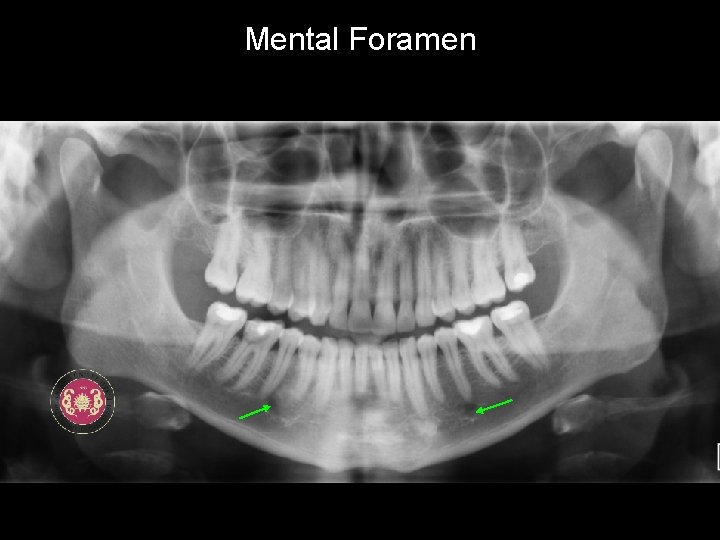

Mental Foramen

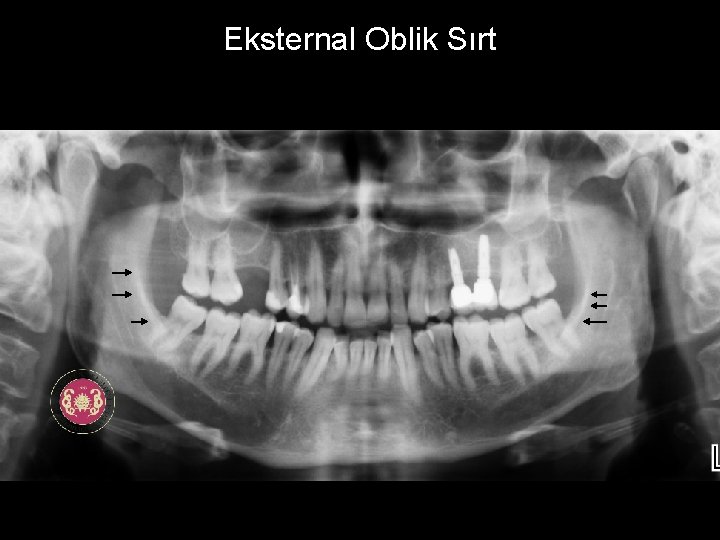

Eksternal Oblik Sırt

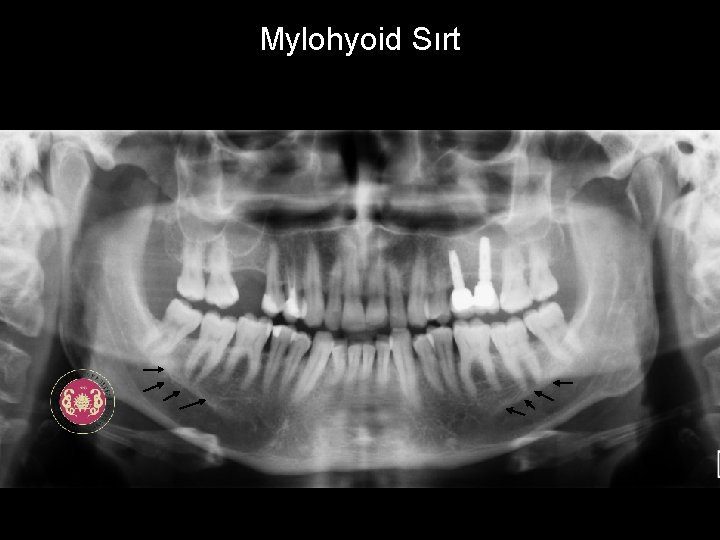

Mylohyoid Sırt

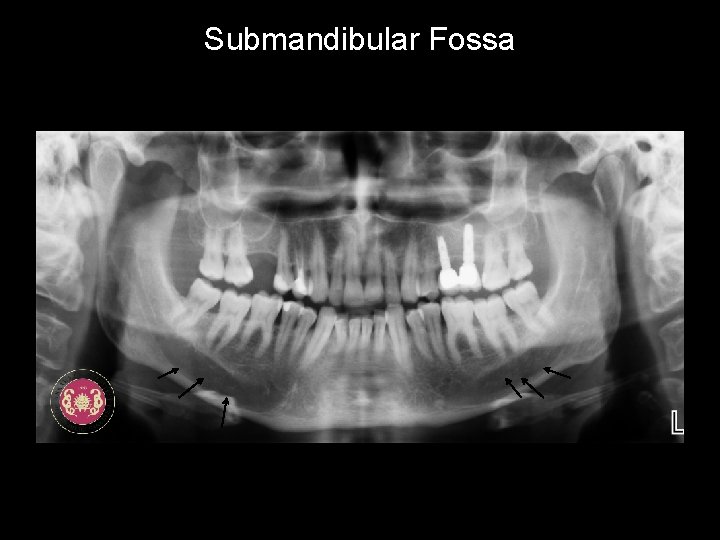

Submandibular Fossa

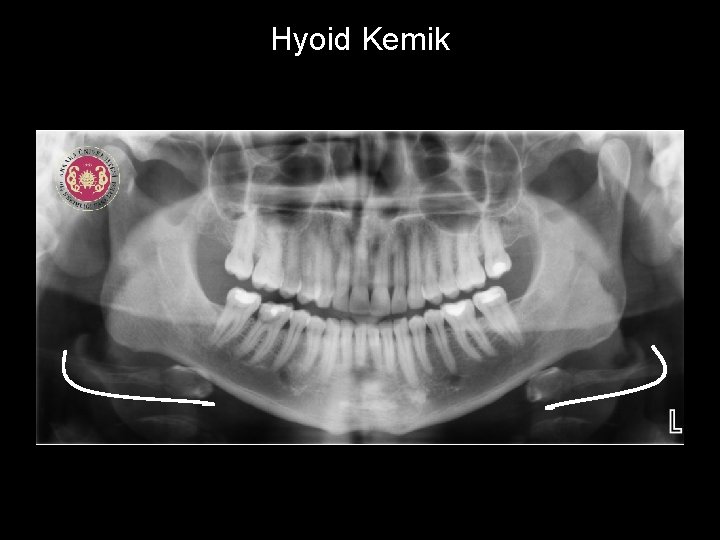

Hyoid Kemik

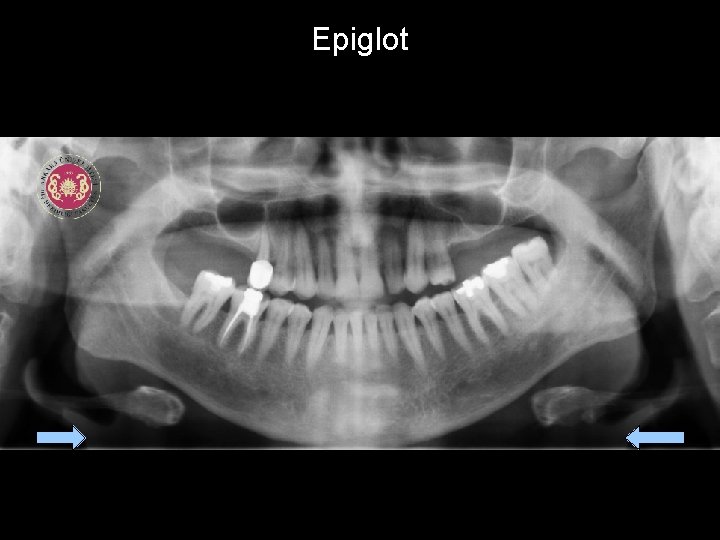

Epiglot

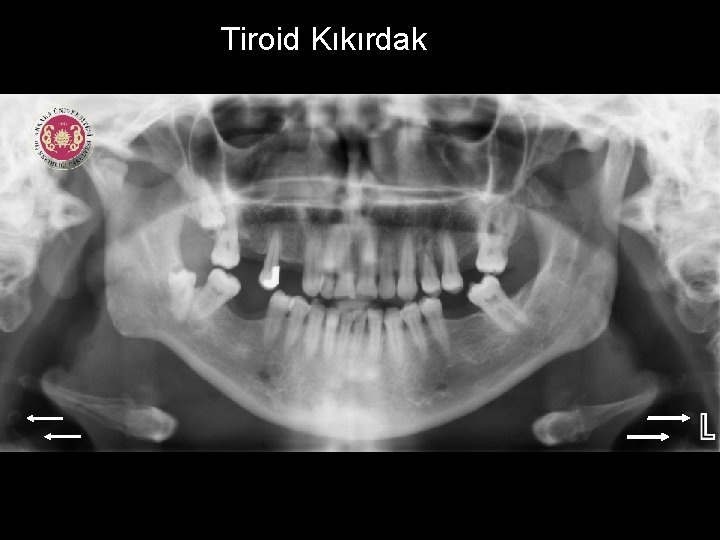

Tiroid Kıkırdak

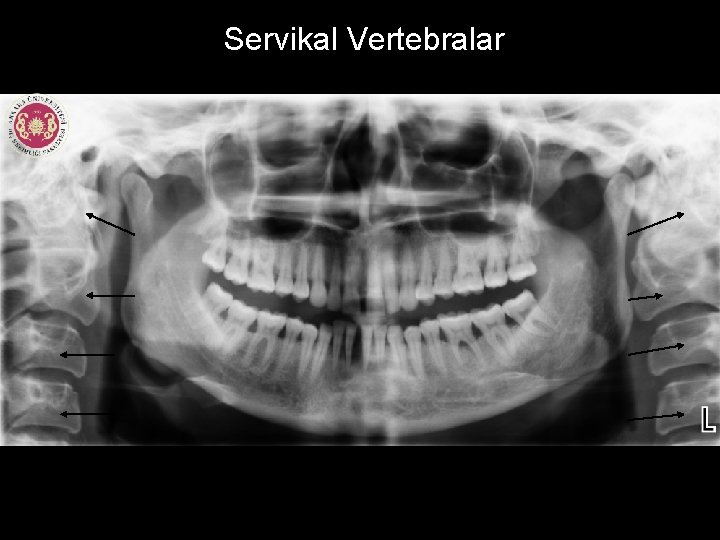

Servikal Vertebralar

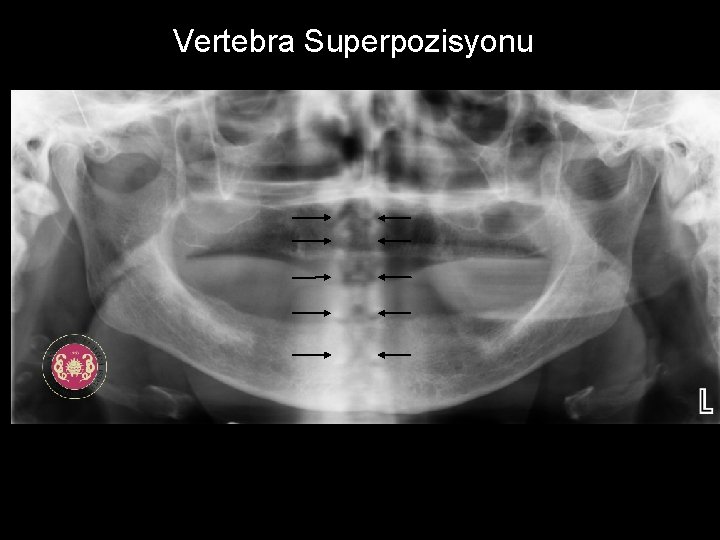

Vertebra Superpozisyonu

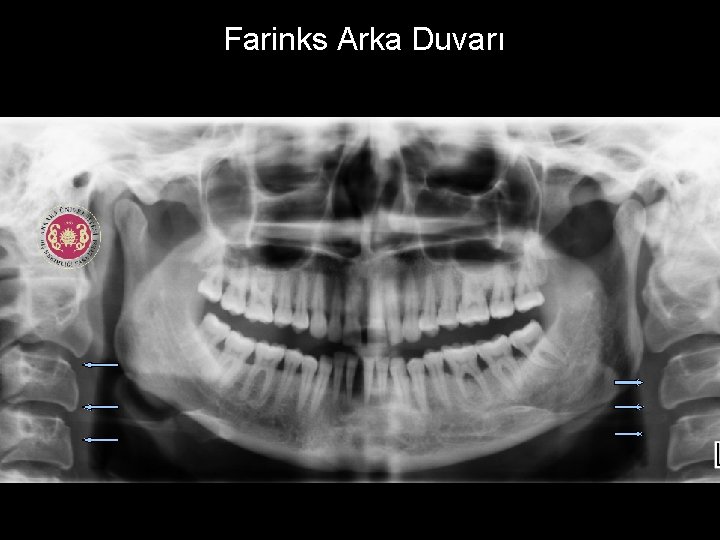

Farinks Arka Duvarı

PANORAMİK RADYOGRAFTA YUMUŞAK DOKU VE HAVA YOLU ANATOMİSİ

Burun Yumuşak Dokusu

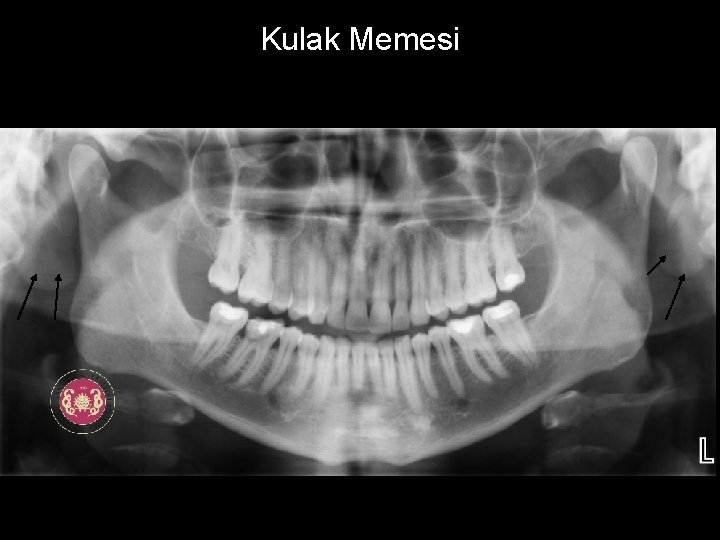

Kulak Memesi

Nazolabial Katlantı/Fold

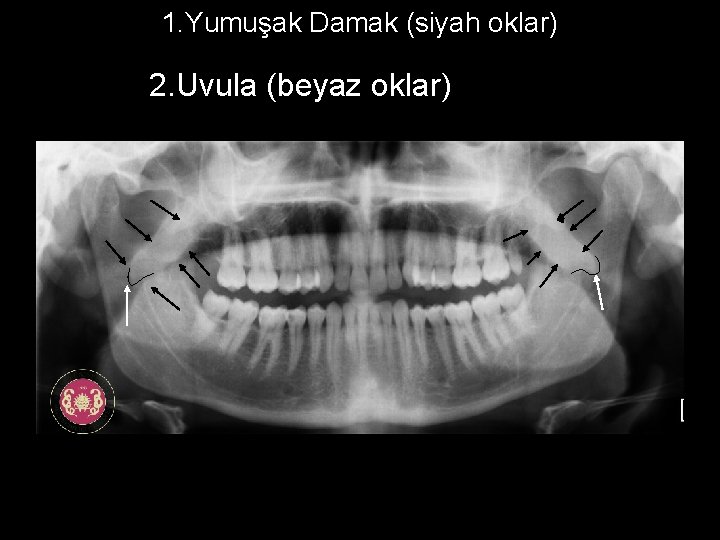

1. Yumuşak Damak (siyah oklar) 2. Uvula (beyaz oklar)

Dil Dorsumu

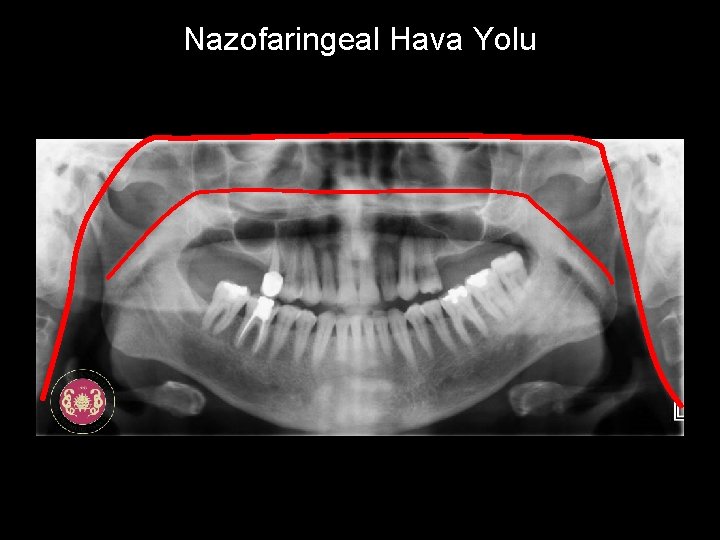

Nazofaringeal Hava Yolu

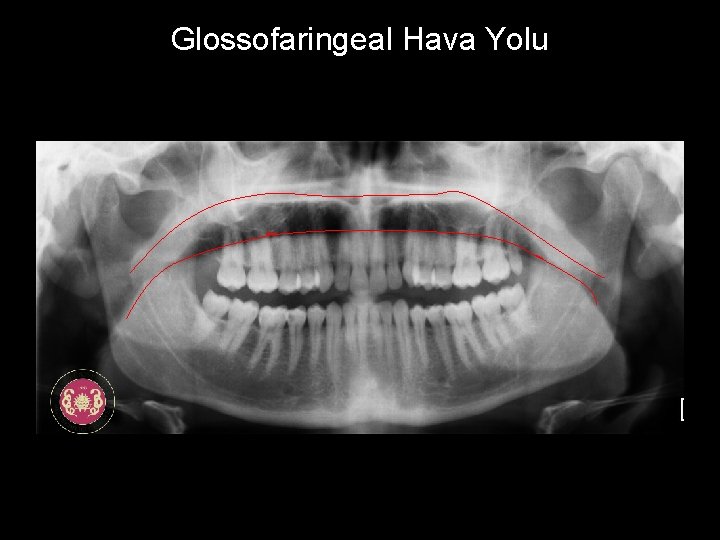

Glossofaringeal Hava Yolu

ALIŞTIRMALAR J F C C E A E B D I I G G H

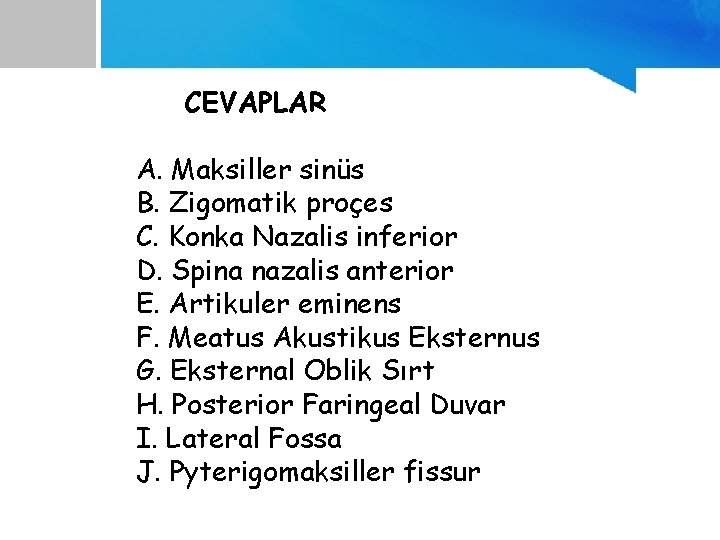

CEVAPLAR A. Maksiller sinüs B. Zigomatik proçes C. Konka Nazalis inferior D. Spina nazalis anterior E. Artikuler eminens F. Meatus Akustikus Eksternus G. Eksternal Oblik Sırt H. Posterior Faringeal Duvar I. Lateral Fossa J. Pyterigomaksiller fissur

Ankara Üniversitesi Diş Hekimliği Fakültesi Ağız, Diş ve Çene Radyolojisi Anabilim Dalının ders notlarının tüm hakları saklıdır, izinsiz kullanılmaması rica olunur. Ankara Üniversitesi Diş Hekimliği Fakültesi Ağız, Diş ve Çene Radyolojisi ABD KATKISI OLANLAR DT. NEJLAN ERATAM DT. ESRA ECE ÇAKMAK DT. GÜL SÖNMEZ Koordinator: Prof. Dr. Kıvanç Kamburoğlu
