DRIVER UART EN POLLING Corrig jcmdlp0105 Driver UART
- Slides: 57
DRIVER UART EN POLLING Corrigé jc/md/lp-01/05 Driver UART en polling : corrigé 1
Objectif du chapitre • Fournir le corrigé des exercices proposés dans le chapitre : Driver UART en polling : présentation jc/md/lp-01/05 Driver UART en polling : corrigé 2
Driver en polling • À écrire avec la plate-forme z_cible_CEPC • Le driver assure l’interface entre le système et le contrôleur de la liaison série • Côté système il dialogue par des IOCTL, ici réduits à trois pour – Envoyer un caractère – Tester le status en réception puisque nous prévoyons une gestion par polling – Recevoir un caractère • Côté périphérie, le dialogue consiste à écrire dans les registres du contrôleur jc/md/lp-01/05 Driver UART en polling : corrigé 3
Mise en œuvre 1. 2. 3. 4. 5. Préparation du driver Préparation de l’application Téléchargement dans la cible Lancement du driver Exécution de l’application jc/md/lp-01/05 Driver UART en polling : corrigé 4
File → New Project or File Cocher Nommer jc/md/lp-01/05 Driver UART en polling : corrigé Valider 5
Choix du projet Coc her jc/md/lp-01/05 Valider Driver UART en polling : corrigé 6
Projet obtenu jc/md/lp-01/05 Driver UART en polling : corrigé 7
Fichiers créés sous la plate-forme jc/md/lp-01/05 Driver UART en polling : corrigé 8
Fichiers supplémentaires • Pour un projet de Dll, deux fichiers doivent être ajoutés • Fichier de définition de module. def pour : – Créer une Dll et lui attribuer un nom – Annoncer aux autres programmes les points d’entrée du driver • Fichier d’entête. h dans lequel on prépare des macros utilisables avec le driver pour faciliter l’utilisation des IOCTL jc/md/lp-01/05 Driver UART en polling : corrigé 9
Fichier. def (1) • Fichier texte • Dans le menu principal de Platform Builder : → File → New Project or File • Dans la fenêtre New Project or File → Onglet Files → Choisir Text File → Renseigner le nom de fichier → Cocher Add to Project puis OK jc/md/lp-01/05 Driver UART en polling : corrigé 10
Fichier. def (2) Onglet Files Renseigner Cocher Choisir OK jc/md/lp-01/05 Driver UART en polling : corrigé 11
TTYpoll_DRV. def (1) LIBRARY TTYpoll_DRV EXPORTS TTY_Init TTY_Open TTY_IOControl TTY_Close TTY_Deinit jc/md/lp-01/05 Driver UART en polling : corrigé 12
TTYpoll_DRV. def (2) jc/md/lp-01/05 Driver UART en polling : corrigé 13
Fichier. h (1) • Fichier d’entête habituel • Dans le menu principal de Platform Builder : → File → New Project or File • Dans la fenêtre New Project or File → Onglet Files → Choisir C/C++ Header File → Renseigner le nom de fichier → Cocher Add to Project puis OK jc/md/lp-01/05 Driver UART en polling : corrigé 14
Fichier. h (2) jc/md/lp-01/05 Driver UART en polling : corrigé 15
TTYpoll. h (1) #define IOCTL_PUTC CTL_CODE(FILE_DEVICE_UNKNOWN, 2048, METHOD_BUFFERED, FILE_ANY_ACCESS) #define IOCTL_GETC CTL_CODE(FILE_DEVICE_UNKNOWN, 2049, METHOD_BUFFERED, FILE_ANY_ACCESS) #define IOCTL_GET_RX_STATUS CTL_CODE(FILE_DEVICE_UNKNOWN, 2050, METHOD_BUFFERED, FILE_ANY_ACCESS) jc/md/lp-01/05 Driver UART en polling : corrigé 16
TTYpoll. h (2) jc/md/lp-01/05 Driver UART en polling : corrigé 17
TTYpoll_DRV. cpp • • • Fichiers d’entêtes Constantes d’adressage des registres du 16550 Constantes de définition des bits de status Point d’entrée de la dll Code des points d’entrée du driver Init, Deinit, Open, Close et IOControl Code des IOCTL PUTC, GETC et GET_RX_STATUS jc/md/lp-01/05 Driver UART en polling : corrigé 18
Driver : fichiers d’entêtes #include "stdafx. h" #include <wdm. h> #include <windev. h> #include "TTYpoll. h" jc/md/lp-01/05 Driver UART en polling : corrigé 19
Driver : adressage du sérialiseur #define Io. Port. Base ((PUCHAR) 0 x 02 F 8) //Registres du sérialiseur : offset par rapport à Io. Port. Base #define com. Line. Control 3 #define com. Divisor. Low 0 #define com. Divisor. High 1 #define com. FIFOControl 2 #define com. Int. Enable 1 #define com. Modem. Control 4 #define com. Line. Status 5 #define com. Tx. Buffer 0 #define com. Rx. Buffer 0 jc/md/lp-01/05 Driver UART en polling : corrigé 20
Driver : définition des bits de status //Bits de status du sérialiseur #define LS_TSR_EMPTY 0 x 40 #define LS_THR_EMPTY 0 x 20 #define LS_RX_BREAK 0 x 10 #define LS_RX_FRAMING_ERR 0 x 08 #define LS_RX_PARITY_ERR 0 x 04 #define LS_RX_OVERRRUN 0 x 02 #define LS_RX_DATA_READY 0 x 01 #define LS_RX_ERRORS (LS_RX_FRAMING_ERR | LS_RX_PARITY_ERR | LS_RX_OVERRRUN ) jc/md/lp-01/05 Driver UART en polling : corrigé 21
Driver : point d’entrée de la dll BOOL APIENTRY Dll. Main(HANDLE h. Module, DWORD ul_reason_for_call, LPVOID lp. Reserved) { return TRUE; } jc/md/lp-01/05 Driver UART en polling : corrigé 22
Driver : TTY_Init (1) DWORD TTY_Init(DWORD dw. Context) { DWORD dw. Ret = 1; RETAILMSG(1, (TEXT("SERIAL: TTY_Initn"))); // Initialisation du sérialiseur 16550 // 9600 bauds, 8 bits, pas de parité, pas d'IT, DTR, RTS // pas de FIFO // DLAB=1, réglage BAUD RATE WRITE_PORT_UCHAR(Io. Port. Base+com. Line. Control, 0 x 80); WRITE_PORT_UCHAR(Io. Port. Base+com. Divisor. Low, 0 x 0 C); WRITE_PORT_UCHAR(Io. Port. Base+com. Divisor. High, 0 x 00); jc/md/lp-01/05 Driver UART en polling : corrigé 23
Driver : TTY_Init (2) // DLAB=0, réglage 8 bits DATA WRITE_PORT_UCHAR(Io. Port. Base+com. Line. Control, 0 x 03); // Pas de FIFO WRITE_PORT_UCHAR(Io. Port. Base+com. FIFOControl, 0 x 00); // Pas d’IT WRITE_PORT_UCHAR(Io. Port. Base+com. Int. Enable, 0 x 00); // DTR, RTS WRITE_PORT_UCHAR(Io. Port. Base+com. Modem. Control, 0 x 03); return dw. Ret; } jc/md/lp-01/05 Driver UART en polling : corrigé 24
Driver : TTY_Deinit BOOL TTY_Deinit(DWORD h. Device. Context) { BOOL b. Ret = TRUE; RETAILMSG(1, (TEXT("SERIAL: TTY_Deinitn"))); return b. Ret; } jc/md/lp-01/05 Driver UART en polling : corrigé 25
Driver : TTY_Open (1) DWORD TTY_Open(DWORD h. Device. Context, DWORD Access. Code, DWORD Share. Mode) { DWORD dw. Ret = 1; RETAILMSG(1, (TEXT("SERIAL: TTY_Openn"))); // Vidage du buffer de réception pour éliminer les // caractères résiduels while((READ_PORT_UCHAR(Io. Port. Base+com. Line. Status) & LS_RX_DATA_READY) ==1) READ_PORT_UCHAR(Io. Port. Base+com. Rx. Buffer); return dw. Ret; } jc/md/lp-01/05 Driver UART en polling : corrigé 26
Driver : TTY_Close BOOL TTY_Close(DWORD h. Open. Context) { BOOL b. Ret = TRUE; RETAILMSG(1, (TEXT("SERIAL: TTY_Closen"))); return b. Ret; } jc/md/lp-01/05 Driver UART en polling : corrigé 27
Driver : TTY_IOControl (début) BOOL TTY_IOControl(DWORD h. Open. Context, DWORD dw. Code, PBYTE p. Buf. In, DWORD dw. Len. In, PBYTE p. Buf. Out, DWORD dw. Len. Out, PDWORD pdw. Actual. Out) { switch(dw. Code) { jc/md/lp-01/05 Driver UART en polling : corrigé 28
Driver : TTY_IOControl (IOCTL_PUTC) case IOCTL_PUTC: // Attente de transmetteur prêt while(!(READ_PORT_UCHAR(Io. Port. Base +com. Line. Status) & LS_THR_EMPTY)) ; // Envoi du caractère WRITE_PORT_UCHAR(Io. Port. Base+ com. Tx. Buffer, p. Buf. In[0]); break; jc/md/lp-01/05 Driver UART en polling : corrigé 29
Driver : TTY_IOControl (IOCTL_GETC) case IOCTL_GETC: // Lecture du caractère p. Buf. Out[0] = READ_PORT_UCHAR(Io. Port. Base +com. Rx. Buffer); RETAILMSG(1, (TEXT("TTY caractère lun"))); break; jc/md/lp-01/05 Driver UART en polling : corrigé 30
Driver : TTY_IOControl (. . . _STATUS) case IOCTL_GET_RX_STATUS: // Lecture du status p. Buf. Out[0] = (READ_PORT_UCHAR( Io. Port. Base+com. Line. Status) & LS_RX_DATA_READY); if(p. Buf. Out[0] == 1) RETAILMSG(1, (TEXT(" TTY RX Readyn"))); break; jc/md/lp-01/05 Driver UART en polling : corrigé 31
Driver : TTY_IOControl (fin) } // Fin du switch *pdw. Actual. Out = 1; return TRUE; } // Fin de IOControl jc/md/lp-01/05 Driver UART en polling : corrigé 32
Compilation du driver jc/md/lp-01/05 Driver UART en polling : corrigé 33
Création de l’image jc/md/lp-01/05 Driver UART en polling : corrigé 34

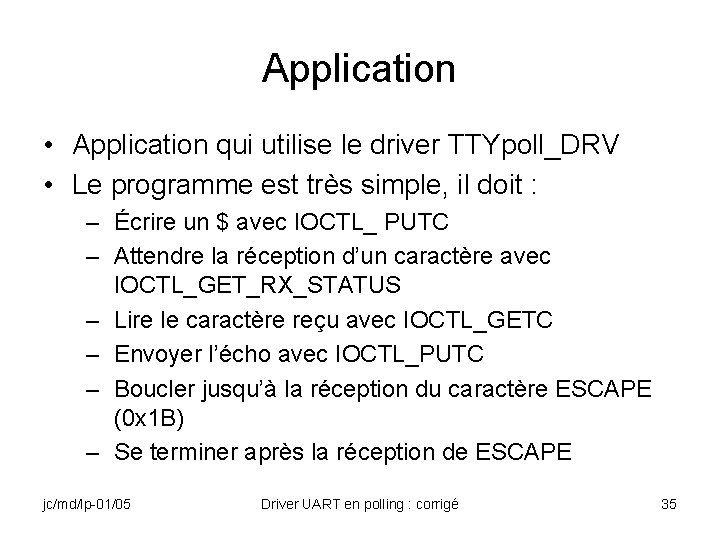

Application • Application qui utilise le driver TTYpoll_DRV • Le programme est très simple, il doit : – Écrire un $ avec IOCTL_ PUTC – Attendre la réception d’un caractère avec IOCTL_GET_RX_STATUS – Lire le caractère reçu avec IOCTL_GETC – Envoyer l’écho avec IOCTL_PUTC – Boucler jusqu’à la réception du caractère ESCAPE (0 x 1 B) – Se terminer après la réception de ESCAPE jc/md/lp-01/05 Driver UART en polling : corrigé 35
File → New Project or File jc/md/lp-01/05 Driver UART en polling : corrigé 36
Choix du projet jc/md/lp-01/05 Driver UART en polling : corrigé 37
Projet obtenu jc/md/lp-01/05 Driver UART en polling : corrigé 38
Platform→Settings jc/md/lp-01/05 Driver UART en polling : corrigé 39
Ajout de TTYpoll. h au projet (1) • Ouvrir le répertoire des fichiers du projet TTYpoll_APP • Faire un clic droit sur le répertoire des fichiers d’entête Header Files • Dans le menu déroulant, choisir Add Files to Folder • Sélectionner dans la fenêtre qui s’ouvre le répertoire à visiter • Sélectionner le fichier à insérer TTYpoll. h • Valider jc/md/lp-01/05 Driver UART en polling : corrigé 40
Ajout de TTYpoll. h au projet (2) Choix du répertoire Choix du fichier jc/md/lp-01/05 Driver UART en polling : corrigé Valider 41
Projet obtenu jc/md/lp-01/05 Driver UART en polling : corrigé 42
Platform→Settings jc/md/lp-01/05 Driver UART en polling : corrigé 43
Choix du type d’image Déroule r Choisir Déroule r Valider jc/md/lp-01/05 Driver UART en polling : corrigé 44
Schéma d’utilisation du driver • Pour utiliser notre driver, notre application doit exécuter plusieurs phases : – – – Enregistrement du driver dans la registry Ouverture du driver Utilisation des IOControl préparées Fermeture du driver Suppression du driver de la registry • Le driver sera géré par un handle que l’application devrait fermer avant de se terminer jc/md/lp-01/05 Driver UART en polling : corrigé 45
Application : includes #include "stdafx. h" #include ". . /TTYpoll_DRV/TTYpoll. h" #include <windev. h> jc/md/lp-01/05 Driver UART en polling : corrigé 46
Application : entrée int WINAPI Win. Main(HINSTANCE h. Instance, HINSTANCE h. Prev. Instance, LPTSTR lp. Cmd. Line, int n. Cmd. Show) { // Déclarations et réservations HANDLE h. Device, h. TTY; UCHAR carac[80]; DWORD nb; jc/md/lp-01/05 Driver UART en polling : corrigé 47
Application : lancement du driver // Lancement du driver (Register. Device) h. Device = Register. Device(TEXT("TTY"), 1, TEXT("TTYpoll_DRV. dll"), NULL); // Test de Handle correct (Handle !=0) if(h. Device == 0) { Message. Box(NULL, _T("Cannot. Register. TTY 1"), _T("Uart. App"), MB_OK); return 0; } Message. Box(NULL, _T("Register TTY 1 OK"), _T("Uart. App"), MB_OK); jc/md/lp-01/05 Driver UART en polling : corrigé 48
Application : ouverture du driver // Ouverture du driver (Create. File) h. TTY = Create. File(TEXT("TTY 1: "), GENERIC_READ | GENERIC_WRITE, 0, NULL, OPEN_EXISTING, 0, 0); // Test de Handle correct (Handle !=0) if(h. TTY == INVALID_HANDLE_VALUE) { Message. Box(NULL, _T("Cannot open TTY 1"), _T("Uart. App"), MB_OK); Deregister. Device(h. Device); Close. Handle(h. Device); return 0; } jc/md/lp-01/05 Driver UART en polling : corrigé 49
Application : boucle de réception // Boucle d'émission et de réception d’un caractère carac[0]='$'; while(carac[0]!=0 x 1 B) // Attente du caractère escape { // Envoi d'un caractère Device. Io. Control(h. TTY, IOCTL_PUTC, carac, 1, &nb, NULL); // Lecture du status et attente de récepteur Ready do Device. Io. Control(h. TTY, IOCTL_GET_RX_STATUS, carac, 1, &nb, NULL); while(carac[0]!=1); // Acquisition d'un caractère Device. Io. Control(h. TTY, IOCTL_GETC, carac, 1, &nb, NULL); } // Fin de boucle while jc/md/lp-01/05 Driver UART en polling : corrigé 50
Application : fermetures // Fermeture du driver Close. Handle(h. TTY); // Déchargement du driver Deregister. Device(h. Device); Close. Handle(h. Device); return 0; } jc/md/lp-01/05 Driver UART en polling : corrigé 51
Génération de l’application jc/md/lp-01/05 Driver UART en polling : corrigé 52
Essai de TTYpoll_APP. exe • Télécharger dans la cible le noyau avec le driver TTYpoll_DRV. dll qui a été inclus lors du Make Image • Lancement du programme d’application Target → Run Program • Sélection de TTYpoll_APP jc/md/lp-01/05 Driver UART en polling : corrigé 53
Essai jc/md/lp-01/05 Driver UART en polling : corrigé 54
Sélection de TTYpoll_APP Valider jc/md/lp-01/05 Driver UART en polling : corrigé 55
Cible • On observe un $ sur l’écran, puis l’écho de tous les caractères tapés • Le programme se termine lorsqu’on tape le caractère ESCAPE jc/md/lp-01/05 Driver UART en polling : corrigé 56
Conclusion • Nous avons : – – – Construit un driver simple Généré une image de système incluant ce driver Utilisé ce driver dans une application Téléchargé le système dans la cible Téléchargé et exécuté l’application dans la cible • TODO – Saisir une chaîne de caractères jc/md/lp-01/05 Driver UART en polling : corrigé 57
