Objectif du chapitre • Installation d’un serveur Web élémentaire sur la plate-forme CEPC • Envoi d’une page d’accueil • Utilisation d’Internet Explorer sur la cible jc/md/lp-01/05 Web. Pad 2

Procédure • Créer une plate-forme CEPC de type Enterprise Web. Pad • Créer une page de type. htm • Remplacer la page par défaut (default. htm) par notre page • La page par défaut est dans : windowswwwpub jc/md/lp-01/05 Web. Pad 3

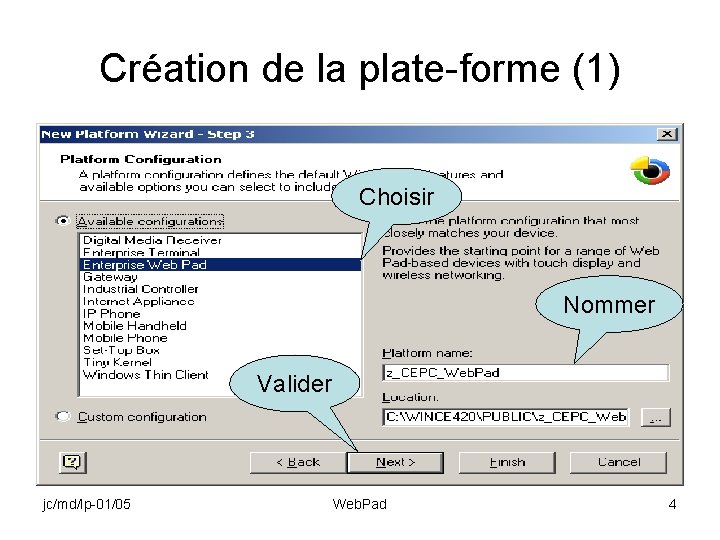

Création de la plate-forme (1) Choisir Nommer Valider jc/md/lp-01/05 Web. Pad 4

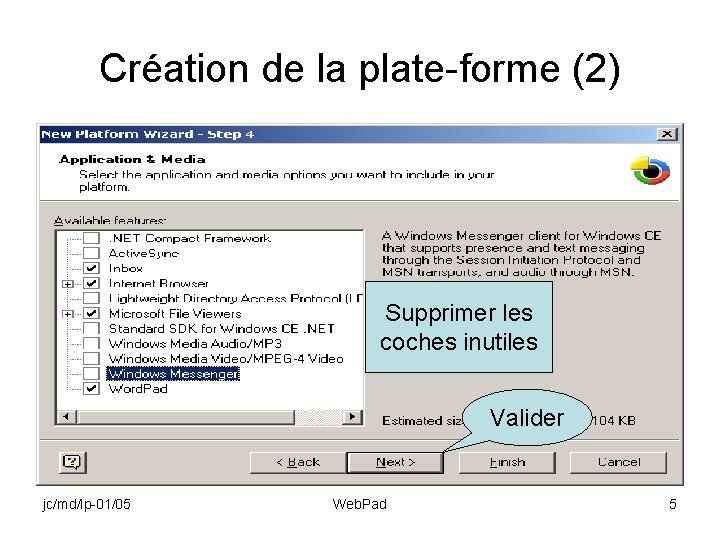

Création de la plate-forme (2) Supprimer les coches inutiles Valider jc/md/lp-01/05 Web. Pad 5

Création de la plate-forme (3) Cocher Valider jc/md/lp-01/05 Web. Pad 6

Création de la plate-forme (4) Valider jc/md/lp-01/05 Web. Pad 7

Fin de l’assistant Valider jc/md/lp-01/05 Web. Pad 8

Ajout du Web Server (HTTPD) Descendre la hiérarchie jusqu’au Web Server Choisir puis Click droit et Add to Platform jc/md/lp-01/05 Web. Pad 9

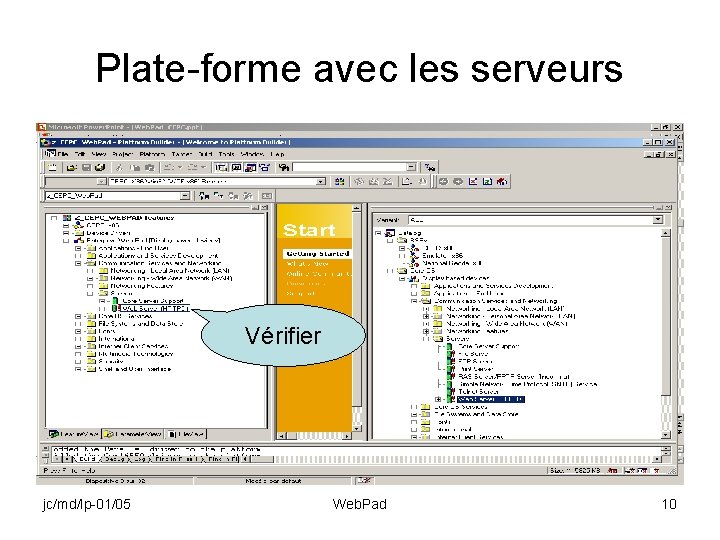

Plate-forme avec les serveurs Vérifier jc/md/lp-01/05 Web. Pad 10

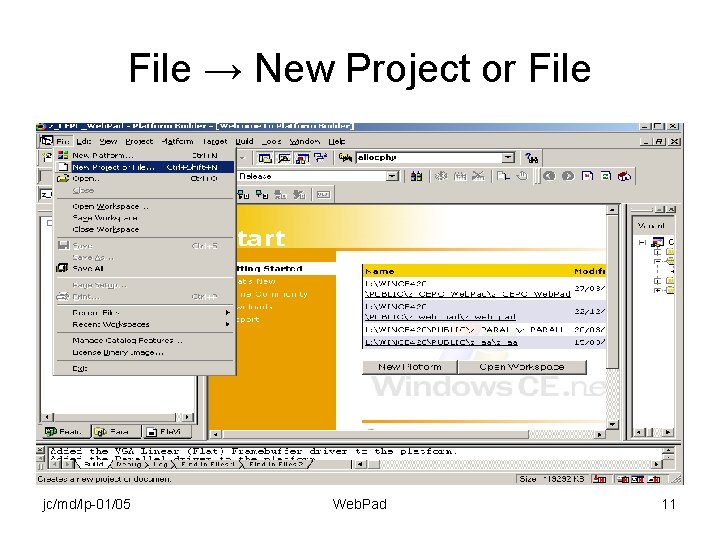

File → New Project or File jc/md/lp-01/05 Web. Pad 11

File → Text File Choisir Nommer Choisir jc/md/lp-01/05 Valider Web. Pad 12

Préparer un texte HTML jc/md/lp-01/05 Web. Pad 13

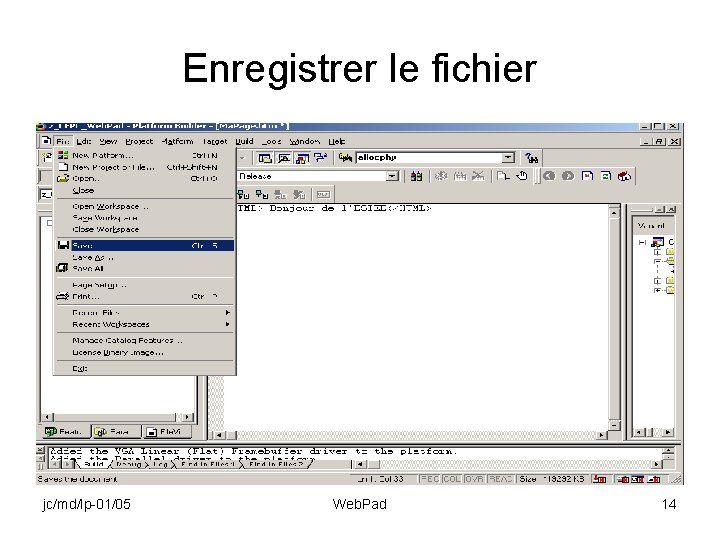

Enregistrer le fichier jc/md/lp-01/05 Web. Pad 14

Insérer le fichier Ouvrir Clic droit Choisir jc/md/lp-01/05 Web. Pad 15

Recher le fichier Cliquer jc/md/lp-01/05 Web. Pad 16

Sélectionner le fichier Choisir Valider jc/md/lp-01/05 Web. Pad 17

Valider jc/md/lp-01/05 Web. Pad 18

Plate-forme obtenue Choisir jc/md/lp-01/05 Web. Pad 19

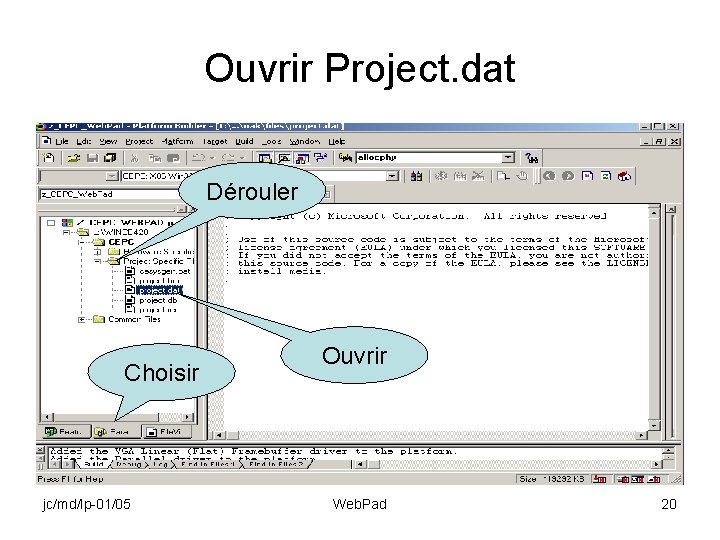

Ouvrir Project. dat Dérouler Choisir jc/md/lp-01/05 Ouvrir Web. Pad 20

Remplacer la page par défaut jc/md/lp-01/05 Web. Pad 21

Procédure • Générer la plate-forme • Télécharger dans la cible CEPC • Sur la cible – Faire démarrer → Paramètres → Panneau de configuration – Éditer Système § Nom de l’appareil : mettre un nom unique § Exemple : callot 007 • Essai depuis le PC de développement jc/md/lp-01/05 Web. Pad 22

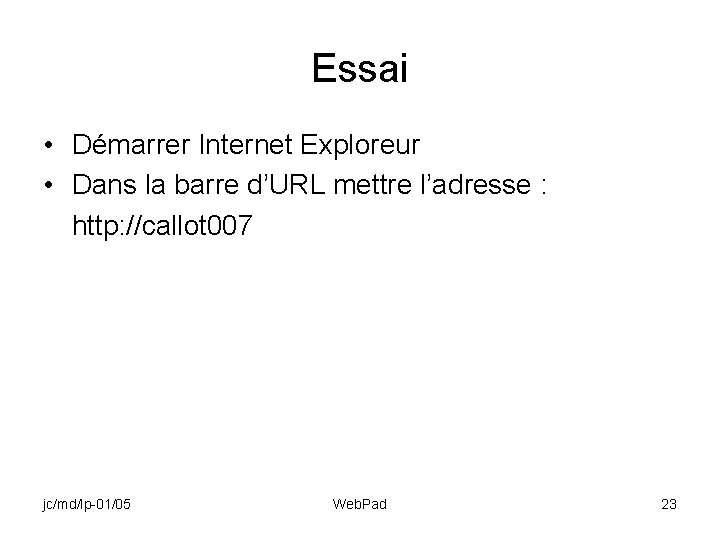

Essai • Démarrer Internet Exploreur • Dans la barre d’URL mettre l’adresse : http: //callot 007 jc/md/lp-01/05 Web. Pad 23

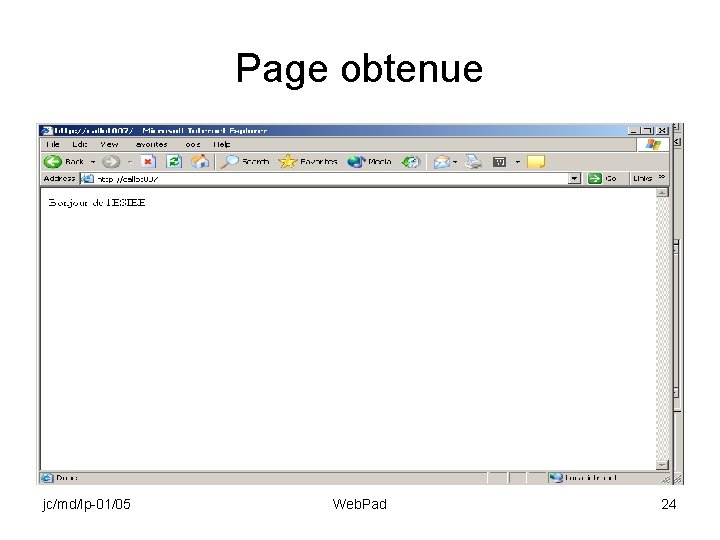

Page obtenue jc/md/lp-01/05 Web. Pad 24

Utilisation de Internet Explorer sur la cible jc/md/lp-01/05 Web. Pad 25

Procédure • Pour relier la cible CEPC au réseau internet nous utilisons comme passerelle le PC de développement qui doit donc avoir deux cartes réseau éthernet – Il faut configurer la seconde carte réseau du PC en réseau local à l’adresse privée 192. 168. 0. 1 – Il faut partager la connexion vers Internet • Configurer la carte réseau de la cible CEPC pour la faire fonctionner sur le réseau local, par exemple avec l’adresse IP 192. 168. 0. 2 jc/md/lp-01/05 Web. Pad 26

Connexions actuelles du PC hôte • Ouvrir une fenêtre DOS sur le PC hôte • Exécuter la commande ipconfig /all • Observer la configuration des cartes réseau du PC hôte • Relever les noms des connexions • Relever les adresses des serveurs DNS qui correspondent à la connexion vers le réseau Internet jc/md/lp-01/05 Web. Pad 27

Configuration du PC hôte (2) Adresses des serveurs DNS jc/md/lp-01/05 Web. Pad 28

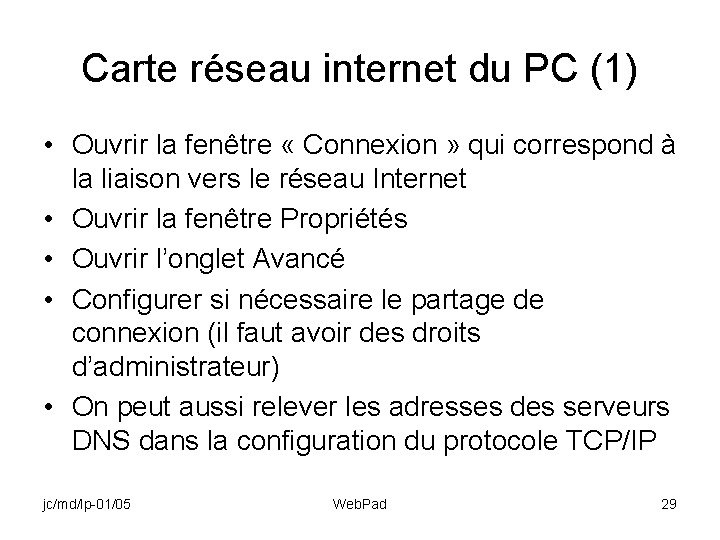

Carte réseau internet du PC (1) • Ouvrir la fenêtre « Connexion » qui correspond à la liaison vers le réseau Internet • Ouvrir la fenêtre Propriétés • Ouvrir l’onglet Avancé • Configurer si nécessaire le partage de connexion (il faut avoir des droits d’administrateur) • On peut aussi relever les adresses des serveurs DNS dans la configuration du protocole TCP/IP jc/md/lp-01/05 Web. Pad 29

Carte réseau internet du PC (2) Choisir jc/md/lp-01/05 Ouvrir Web. Pad 30

Adresses IP des serveurs DNS Adresses DNS jc/md/lp-01/05 Web. Pad 31

Partage de la connexion Choisir jc/md/lp-01/05 Web. Pad 32

Configuration du réseau local (1) • Ouvrir la connexion qui correspond à la carte éthernet affectée au réseau local • Configurer le protocole TCP/IP – Choisir Protocole TCP/IP dans la liste des éléments utilisés par la connexion – Bouton Propriétés – Renseigner les champs Adresse IP : 192. 168. 0. 1 – Masque de sous-réseau : 255. 0 – Renseigner les champs Serveur DNS avec les valeurs relevées pour la première connexion jc/md/lp-01/05 Web. Pad 33

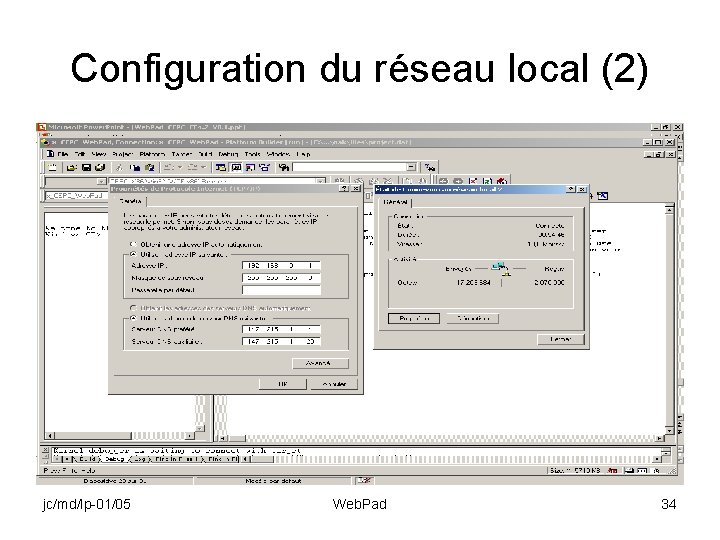

Configuration du réseau local (2) jc/md/lp-01/05 Web. Pad 34

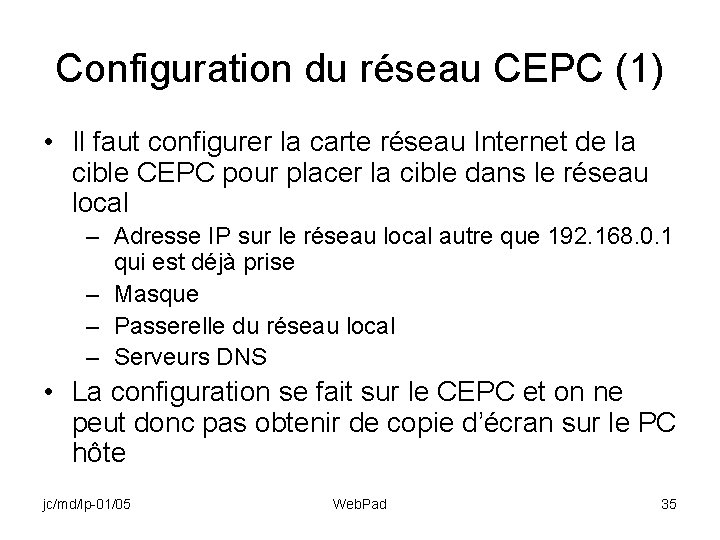

Configuration du réseau CEPC (1) • Il faut configurer la carte réseau Internet de la cible CEPC pour placer la cible dans le réseau local – Adresse IP sur le réseau local autre que 192. 168. 0. 1 qui est déjà prise – Masque – Passerelle du réseau local – Serveurs DNS • La configuration se fait sur le CEPC et on ne peut donc pas obtenir de copie d’écran sur le PC hôte jc/md/lp-01/05 Web. Pad 35

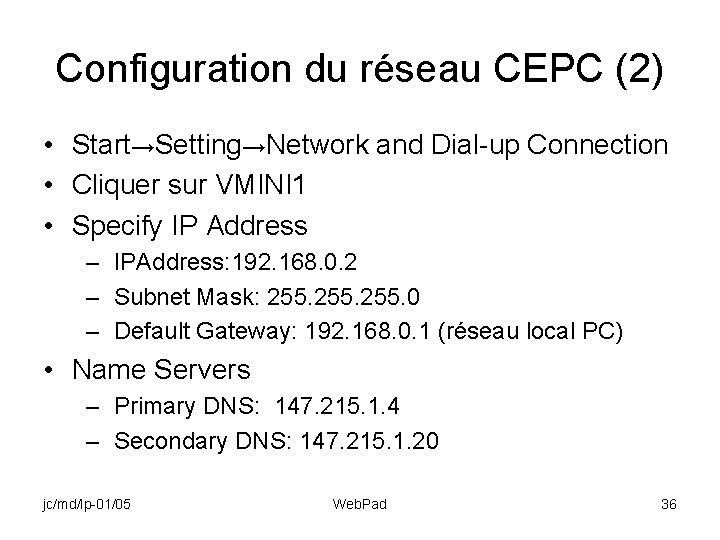

Configuration du réseau CEPC (2) • Start→Setting→Network and Dial-up Connection • Cliquer sur VMINI 1 • Specify IP Address – IPAddress: 192. 168. 0. 2 – Subnet Mask: 255. 0 – Default Gateway: 192. 168. 0. 1 (réseau local PC) • Name Servers – Primary DNS: 147. 215. 1. 4 – Secondary DNS: 147. 215. 1. 20 jc/md/lp-01/05 Web. Pad 36

Internet Explorer sur le CEPC • Démarrer Internet Explorer et visiter une adresse URL • Il se peut que la connexion échoue si l’installation utilise des pare-feux, serveur proxy… • Dans ce cas, on peut modifier la configuration de la connexion en utilisant les options Internet jc/md/lp-01/05 Web. Pad 37

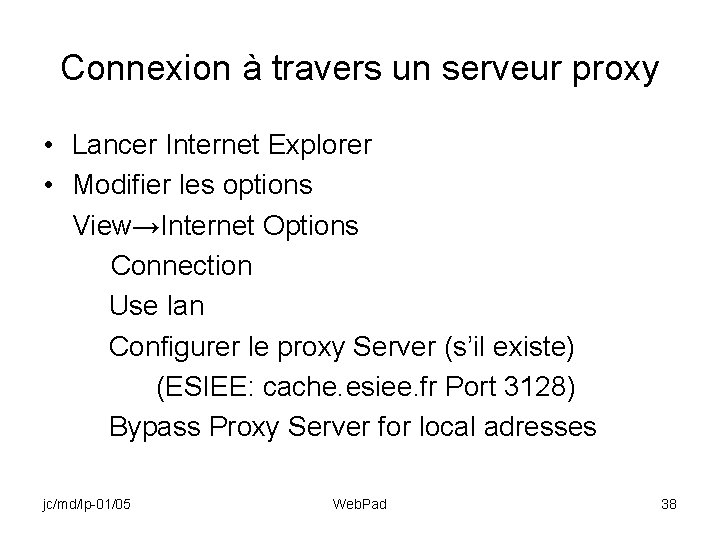

Connexion à travers un serveur proxy • Lancer Internet Explorer • Modifier les options View→Internet Options Connection Use lan Configurer le proxy Server (s’il existe) (ESIEE: cache. esiee. fr Port 3128) Bypass Proxy Server for local adresses jc/md/lp-01/05 Web. Pad 38

Essai Internet Explorer • Visiter le site désiré jc/md/lp-01/05 Web. Pad 39

Conclusion • Ce chapitre nous a montré des possibilités d’accès au web jc/md/lp-01/05 Web. Pad 40
