Vmware VSAN From v Vol to v SAN

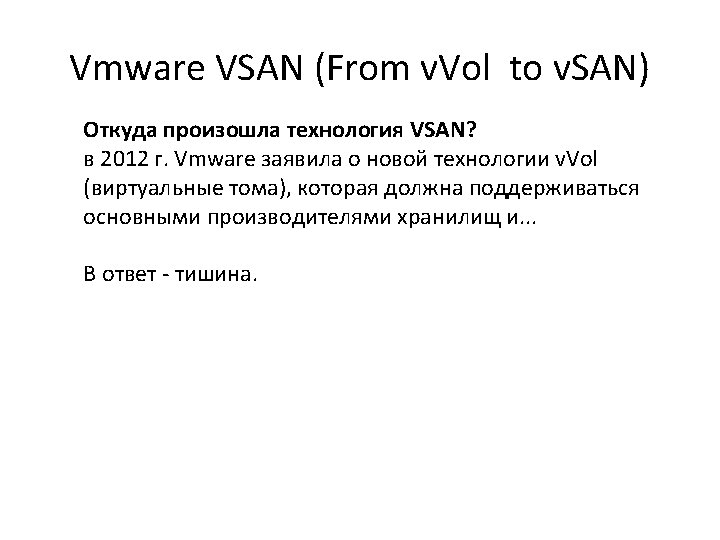

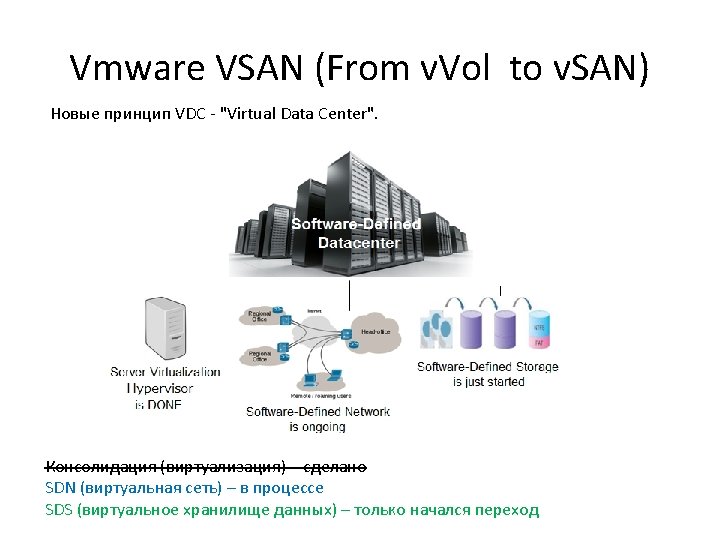

Vmware VSAN (From v. Vol to v. SAN) "Virtual Data Center” от Vmware. Component

Vmware VSAN (From v. Vol to v. SAN) Новый термин SDS – “Software Defined Storage” Component

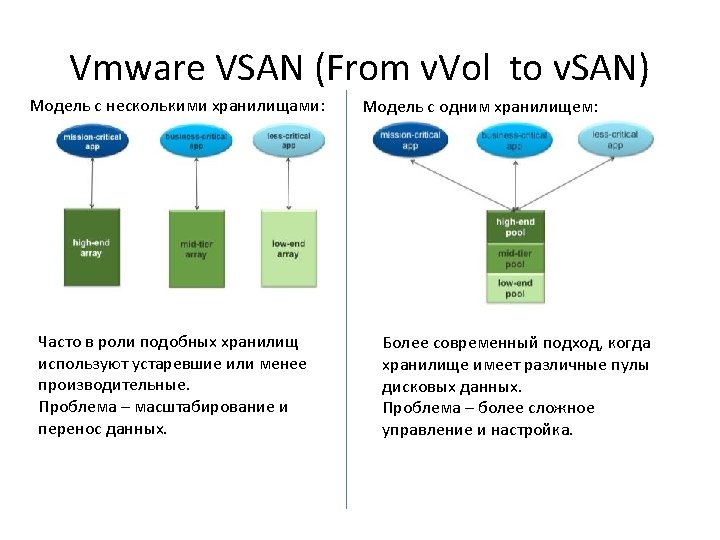

Vmware VSAN (From v. Vol to v. SAN) Модель будущего Component

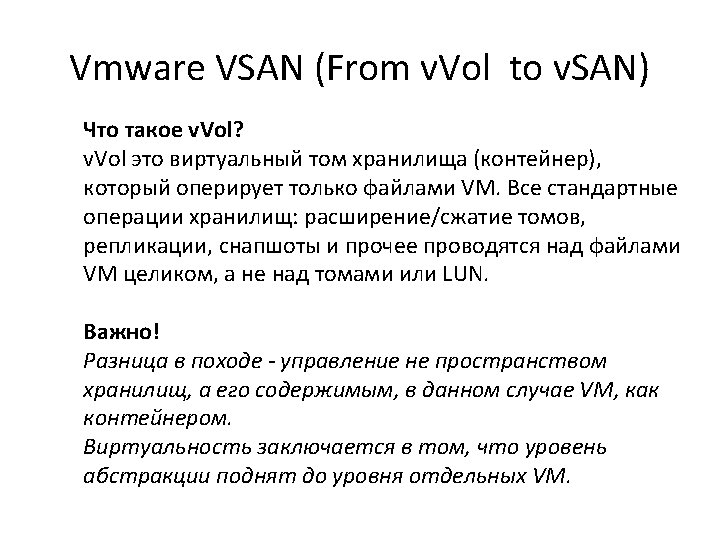

Vmware VSAN (From v. Vol to v. SAN) Модель v. Vol (упрощенно): Component

Vmware VSAN (From v. Vol to v. SAN) VASA –v. Sphere Storage APIs for Storage Awareness Задачи которые должен решать API: • Интеграция хранилищ • Независимость от типа хранилища • Множественность путей к хранилищам • Защита данных v. Sphere Storage APIs Array Integration Component Storage Awareness Multipathing Data Protection

Vmware VSAN (From v. Vol to v. SAN) v. SAN это Storage Provider!

Vmware VSAN (From v. Vol to v. SAN) Какие есть еще софтверные хранилища (и SDS) на рынке для Vmware Vsphere? Коммерческие: EMC (Vi. PR) - http: //www. emc. com/cloud/vipr/index. htm Netapp - http: //www. netapp. com/us/technology/software-defined-storage/ - - http: //www. nutanix. com/the-nutanix-solution/product-overview/ Component - http: //www. nexenta. com/products http: //www. starwindsoftware. com/ Component http: //www. vmware. com/files/pdf/techpaper/vmw-vspherep 4000 -lefthand-san-solutions. pdf Бесплатные: http: //www. quadstor. com/ http: //www. freenas. org/

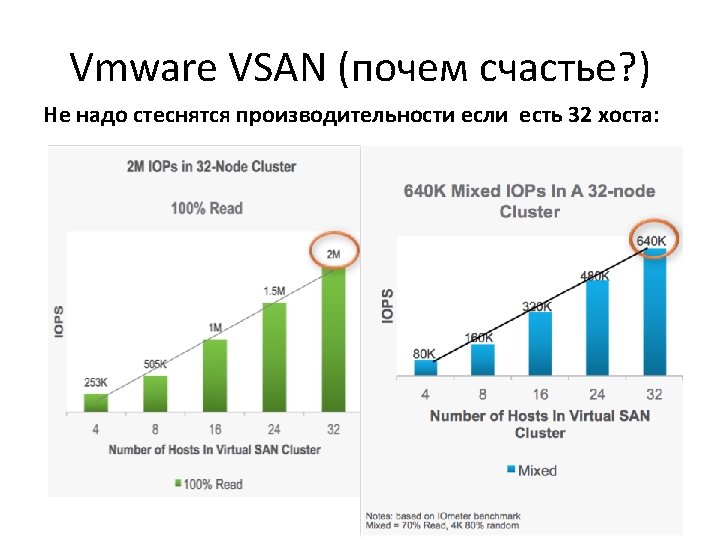

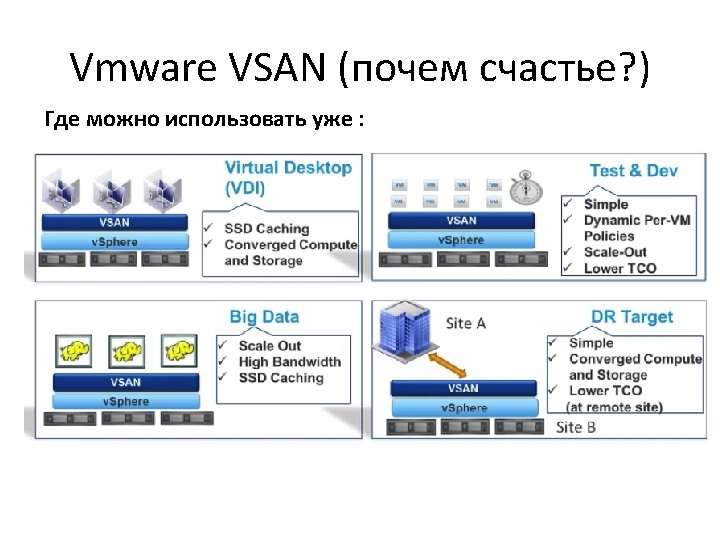

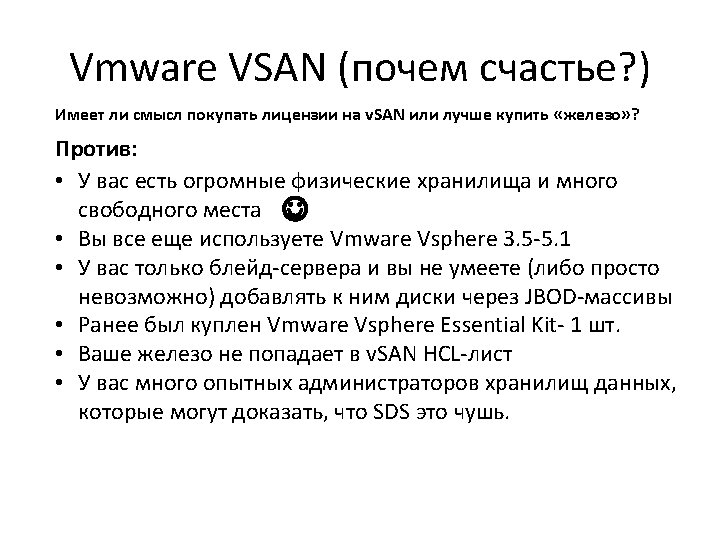

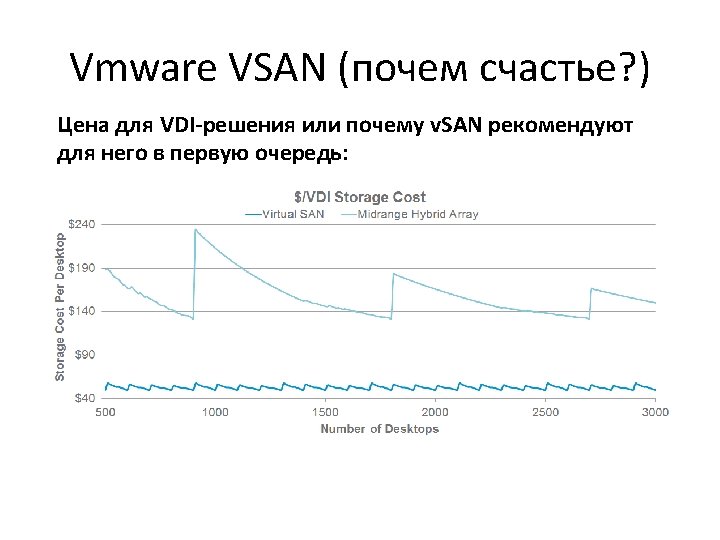

Vmware VSAN (почем счастье? ) Российские цены (поддержка обязательна к покупке): VMware Virtual SAN 5 for 1 processor (ST-VSAN-C) = $2 744, 50 Basic Support/Subscription for VMware Virtual SAN 5 for 1 processor (ST-VSAN-G-SSS-C) = $ 576, 40 * 1, 18 (НДС) = $680, 15 Итого = $3424, 65 * 2 (два процессора) = $6849, 30 VMware v. Sphere Enterprise Plus без которой v. SAN работать не будет : VMware v. Sphere 5 Enterprise Plus for 1 processor (VS 5 -ENT-PL-C) = $4 543, 50 Basic Support/Subscription for VMware v. Sphere 5 Enterprise Plus for 1 processor for 1 year (VS 5 -ENT-PL-G-SSSC) = $954, 20 * 1, 18 (НДС) = $1125, 95 Итого VMware v. Sphere на 1 (2 -cpu) сервер составляет: $5669, 45 * 2 (два процессора) = $11 338, 90. ИТОГО: $6849, 30 + $11 338, 90 = $ 18 188, 20 VMware v. Sphere и Virtual SAN для одного двухпроцессорного сервера: На минимальную рекомендуемую конфигурацию из 4 -х хостов $ 18 188, 20*4= $ 72 752, 8 Бета-тестеры имеют скидку – 20% Не забудьте прибавить цену «железа» 4 -х однотипных серверов…

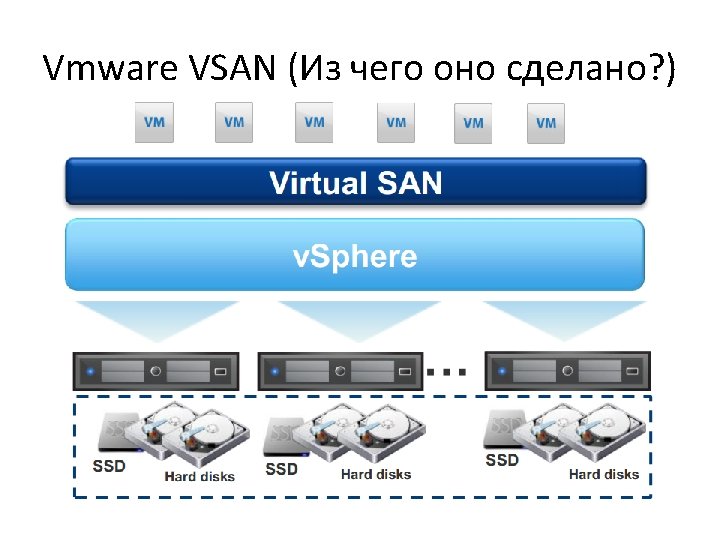

Vmware VSAN (Из чего оно сделано? ) vsan. Datastore Each host: 5 disk groups max. Each disk group: 1 SSD + 1 to 7 HDDs disk group HDD disk group Component HDD VSAN network HDD VSAN network Рекомендуется соотношение SSD-HDD ---- 1 к 10

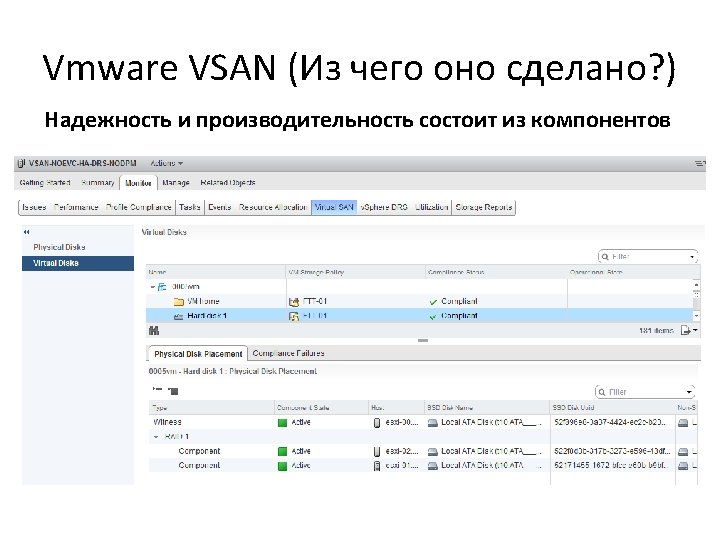

Vmware VSAN (Из чего оно сделано? ) Как это выглядит в web-client (Vcenter-> Clusters-> Cluster name-> Monitor–> Virtual SAN) Component

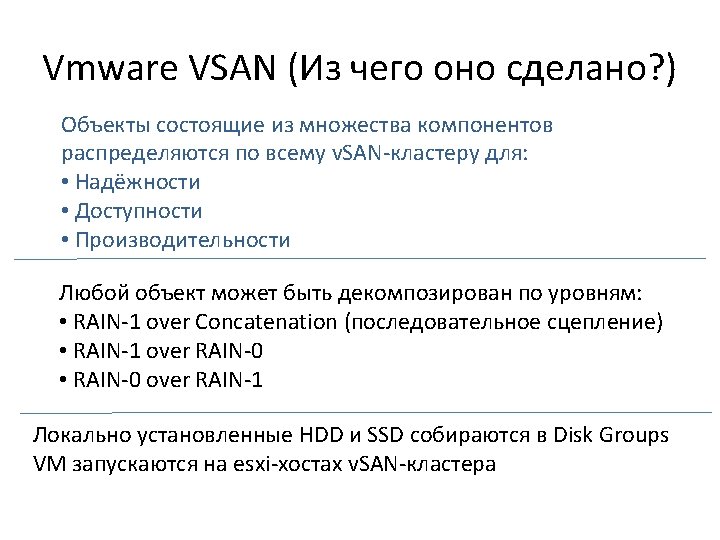

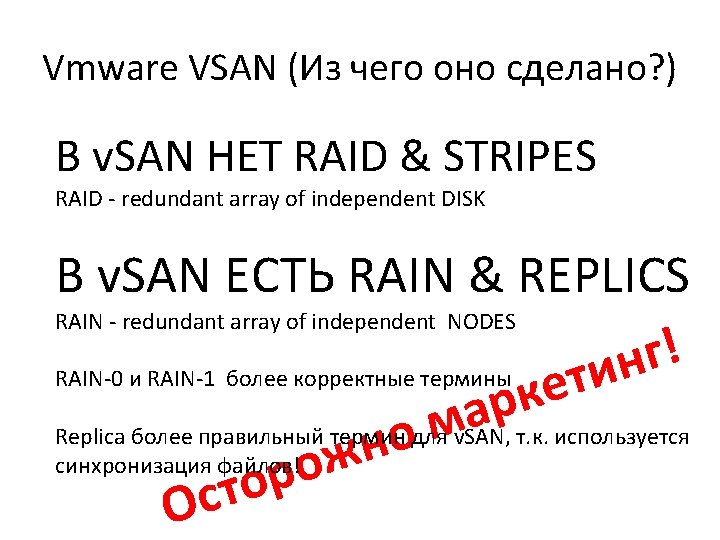

Vmware VSAN (Из чего оно сделано? ) VM virtual disk Virtual disk = v. SAN object replica-1 Component replica-2 RAIN-1 Concatenation Component RAIN-0 Component ESXi-00 Witness RAIN-0 Component ESXi-01 ESXi-02 v. SAN cluster Component ESXi-03

Vmware VSAN (Из чего оно сделано? ) И все-таки v. SAN это Storage Provider (от Vmware)! Component

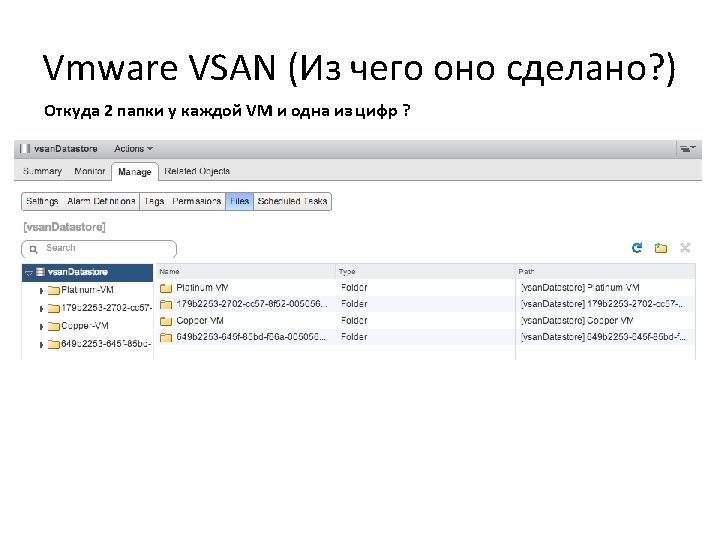

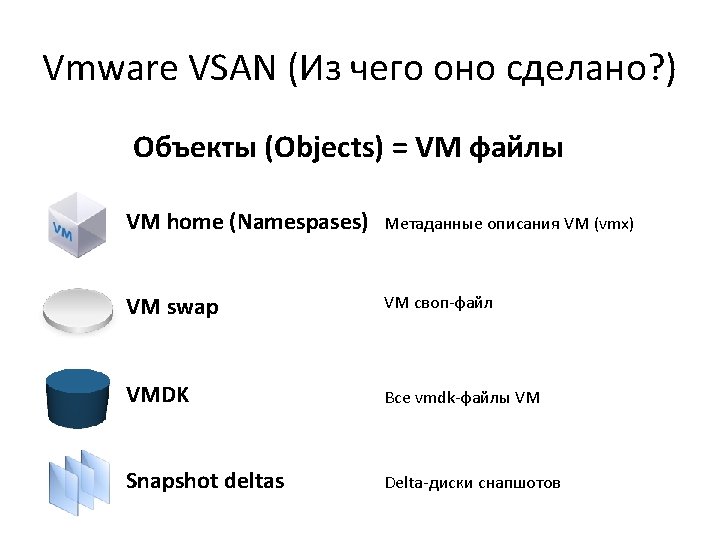

Vmware VSAN (Из чего оно сделано? ) Ruby v. Sphere Console (RVC) Storage Policy Based Management (SPBM) • • Datastore: кластеризованное пространство имен (namespace) POSIX- совместимый namespace Objects (объекты) имеют свой UUID Virtual disk = object VM metadata = файлы внутри FS Component объектов Per-VM подкаталоги в datastore VM metadata представляют virtual disk objects (объекты) Представление псевдо datastore: auto-mount VM namespaces – OSFS Объекты (Objects) – RVC Namespace: /v. SAN Data. Store/VM 1 /v. SAN Data. Store/VM 2 y. vmdk x. vmdk uuid-0 uuid-1 z. vmdk uuid-2

Vmware VSAN (Из чего оно сделано? ) “rvc <user>@<vcenter-hostname>or<vcenter-ip>” “cd <vcenter-hostname>or<vcenter-ip>”, далее “cd <datacenter-name>” Component Подкаталоги: • computers (clusters) • datastores • networks (portgroups) • vms (virtual machines)

Vmware VSAN (Из чего оно сделано? ) VSAN RVC command “vsan. cluster_info ~/computers/” Component

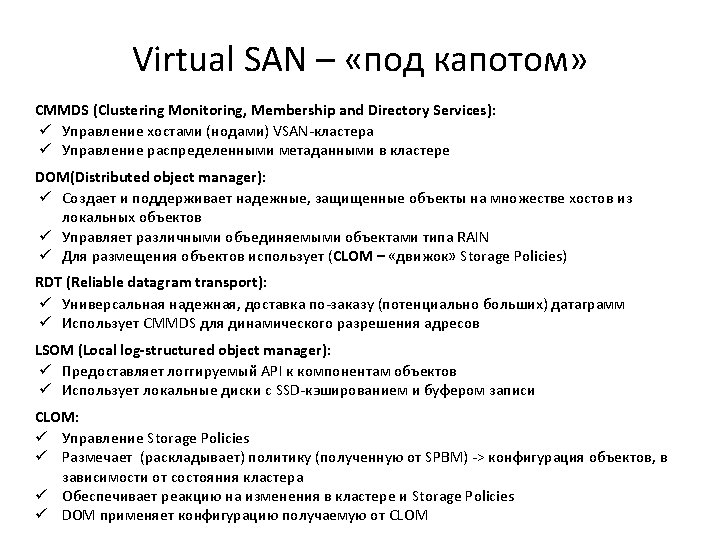

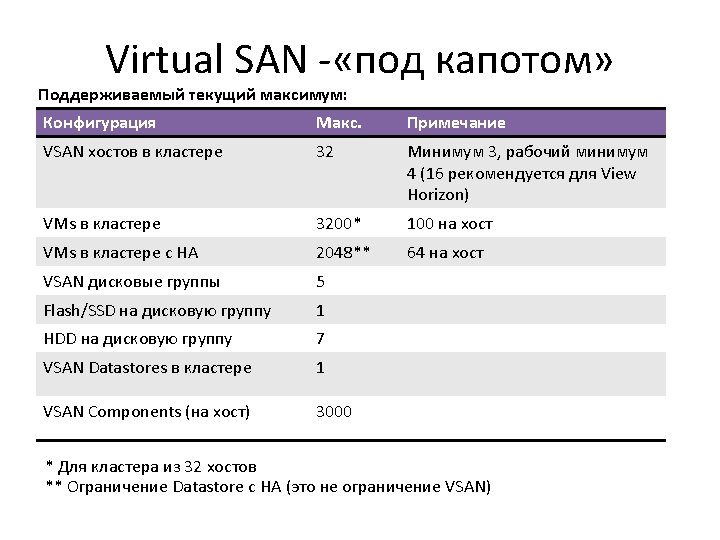

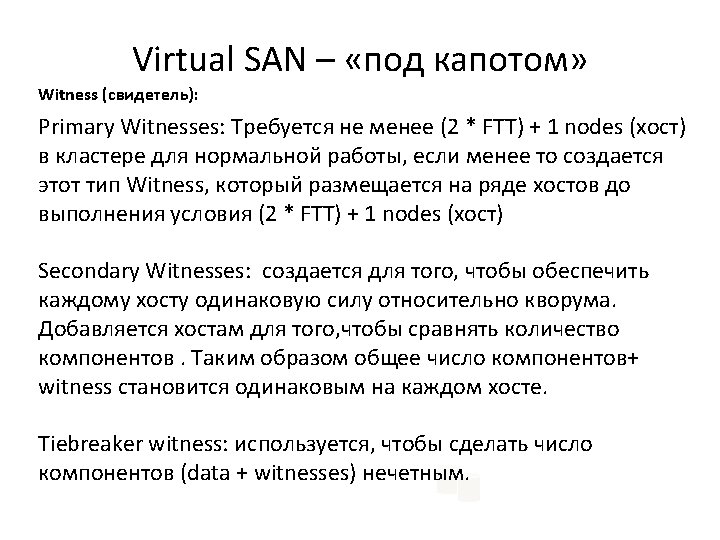

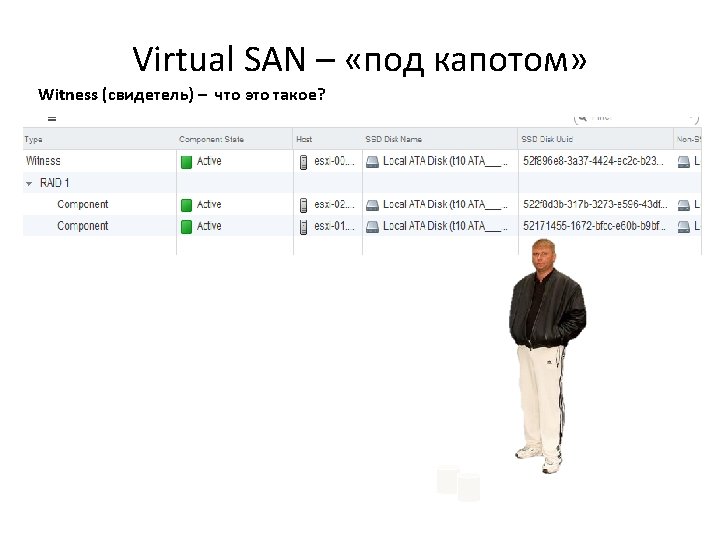

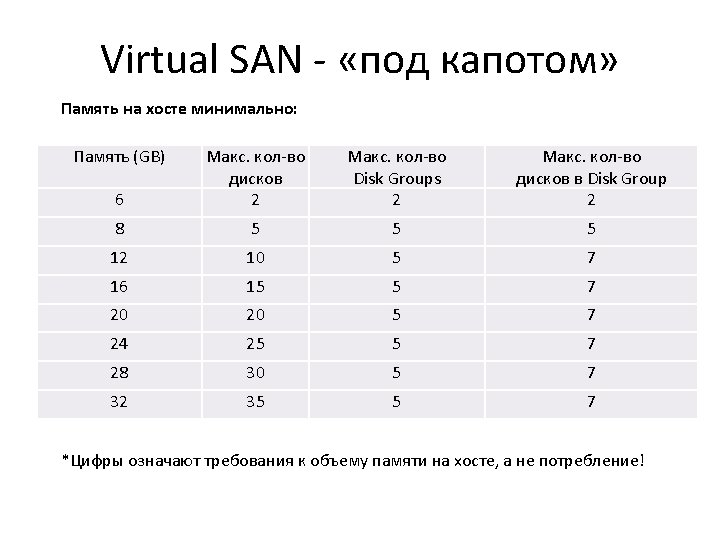

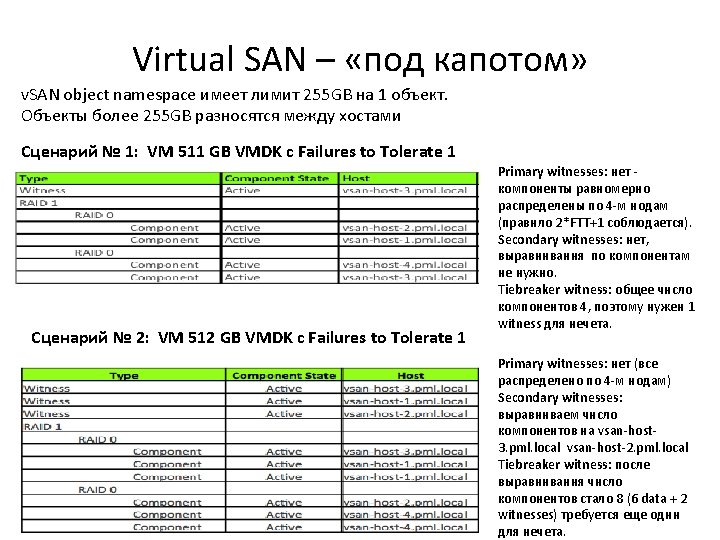

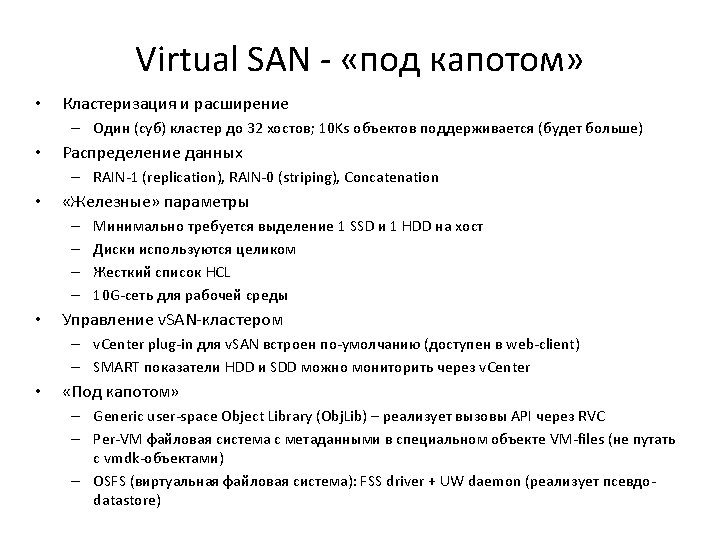

Virtual SAN – «под капотом» Component 52

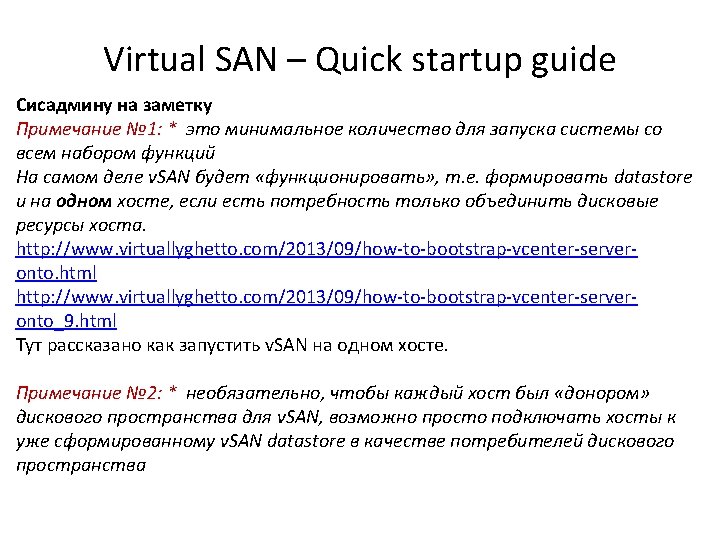

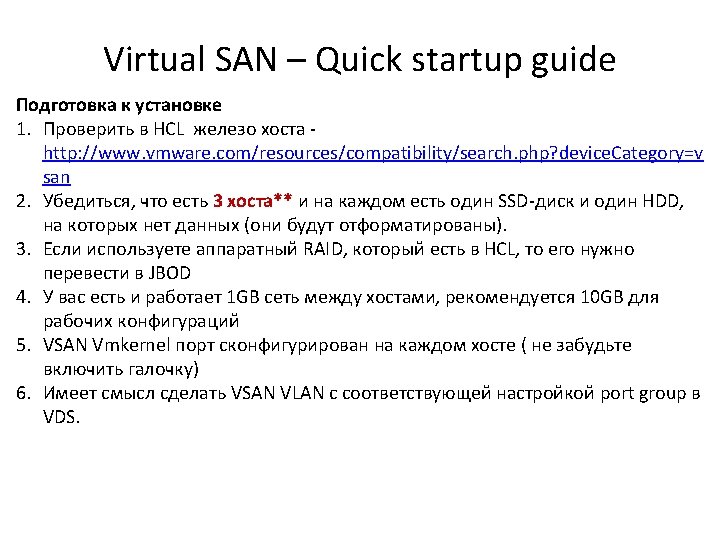

Virtual SAN – Quick startup guide Шаг № 1 (прочитать официальные гайды) 1. https: //www. vmware. com/files/pdf/products/vsan/VSAN_Design_ and_Sizing_Guide. pdf 2. http: //partnerweb. vmware. com/programs/vsan/Virtual%20 SAN% 20 Hardware%20 Quick%20 Start%20 Guide. pdf 3. http: //www. vmware. com/files/pdf/products/vsan/VMware_Virtu al_SAN_POC_Guide. pdf Либо все вместе с комментариями и примерами в хорошей и подробной книге http: //my. safaribooksonline. com/book/operatingsystems-and-server-administration/virtualization/9780133855036 Component 55

Virtual SAN – Quick startup guide Шаг № 2 (прочитать неофициальный гайд с картинками) http: //www. davidhill. co/2013/08/vmware-vsan-how-toconfigure/ Шаг № 3 (почитать блоги тех, кто в теме) http: //blogs. vmware. com/vsphere/author/cormac_hogan Cormac Hogan http: //www. yellow-bricks. com/ - Duncan Epping Component Затем по тегу v. SAN прочитать статьи из этого блога http: //www. virtuallyghetto. com/ - William Lam ТЕПЕРЬ МОЖНО ПРИСТУПАТЬ К УСТАНОВКЕ 56

Virtual SAN – Что и где можно покрутить? Производительность и состояние v. SAN-кластера – v. SAN Observer • (RVC) vsan. observer <vcenter-hostname>/<Datacenter-name>/computers/<Cluster. Name>/ –run-webserver –force Component 57

Virtual SAN – Что и где можно покрутить? Производительность и состояние v. SAN-кластера – v. SAN Observer • (RVC) vsan. observer <vcenter-hostname>/<Datacenter-name>/computers/<Cluster. Name>/ –run-webserver –force • http: //<v. Center Server>: 8010 Component 58
