COMPUMET EIRL compumetingenierosyaho o com SISTEMA DE IZAJE

COMPUMET EIRL compumet_ingenieros@yaho o. com SISTEMA DE IZAJE EN MINERÍA SUBTERRÁNEA PIQUES Y WINCHES 11/26/2020 EXPOSITORES: MG. ING. HUGO MEDINA JANAMPA. ING. VÍCTOR A. GONZALES ESPINOZA 1

. PRIMER CURSO 11/26/2020 2

INTRODUCCIÓN En un yacimiento minero donde el acceso a la mina no es posible por socavones de cortada o túneles; Cuando se quiere profundizar una mina en plena operación o se quiere extraer mineral o desmonte; Cuando se quiere introducir materiales, maquinarias y el mismo personal; y no se tiene socavones principales; Se recurre a la utilización de infraestructura y maquinaria de izaje. 11/26/2020 3

INTRODUCCIÓN La variedad de maquinarias de izaje, potencia del motor y necesidad de las operaciones, hacen la selección y elección del tamaño de los sistemas de izaje. Esta elección, facilita que una gran, mediana y pequeña minería y minería artesanal decidan por las soluciones de los problemas de transporte vertical. Lo importante es que, se evita el sobreesfuerzo humano a través de estas maquinarias; que permiten mejorar la productividad y la velocidad de extracción vertical o inclinada. 11/26/2020 4

I. GENERALIDADES 1. 1. DEFINICION DE WINCHE DE IZAJE: El Winche de izaje, es una maquinaria utilizada para levantar, bajar, empujar o tirar la carga; el Winche de izaje, es utilizado también para bajar e izar personal del interior de la mina; siempre que cumpla con exigencias mínimas de seguridad. En otras palabras el sistema de izaje a través de los Piques de una mina, tiene semejanza a los ascensores de los edificios; en las minas importantes del Perú, se utiliza el Winche como maquinaria principal de transporte vertical. (para el arrastre de mineral, se utilizan los Winches de rastrillaje). Equipos similares de izaje son los elevadores eléctricos de aire o hidráulicos, grúas móviles, puentes-grúa y teclees. 11/26/2020 5

I. GENERALIDADES 1. 2. Componentes de un Winche de Izaje: Dependiendo de las dimensiones y necesidades, un Winche de izaje tiene los siguientes componentes: a. Tambora (una o dos); b. Motor; c. Sistema de seguridad: Lilly control, frenos, etc. ; d. Palancas de control; e. Cables; f. Jaula, baldes o skips; g. Poleas; h. Estructura de desplazamiento o castillo. 11/26/2020 6

I. GENERALIDADES 1. 3. Tipos de Winches de Izaje: a. Winches de tamboras; b. Winches de fricción; Los Pequeños Productores Mineros y Mineros Artesanales, utilizan winches de izaje de tamboras, por ser máquinarias que se adaptan a su infraestructura y requerimientos de izaje. Ejemplos resaltantes de winches de izaje de fricción tenemos en las minas de Casapalca (Yauliyacu – Glencord) y Cerro de Pasco (Paragsha – Volcán Cía. Minera) 11/26/2020 7

II. Sistemas y Normas de Seguridad de los Winches de Izaje (1 ra. Parte) l La construcción, operación y mantenimiento de todos los equipos y accesorios deben estar de acuerdo a las normas técnicas establecidas por los fabricantes. l Cada equipo de izaje y accesorios debe tener claramente indicado la capacidad máxima y una tabla de ángulos de izaje; la misma que, debe ser pegada en un lugar adecuado y fácilmente visible para el operador. 11/26/2020 8

II. Sistemas y Normas de Seguridad de los Winches de Izaje (1 ra. Parte) l La inspección de equipos, componentes y accesorios, es esencial para asegurar que el sistema de izaje se encuentre en buenas condiciones de operación y funcionamiento. 11/26/2020 9

II. Sistemas y Normas de Seguridad de los Winches de Izaje (1 ra. Parte) l l Los titulares serán responsables del mantenimiento, así como de las inspecciones periódicas a la que deben estar sujetos los sistemas de izaje. Las inspecciones del sistema de izaje, deben ser realizadas por personal competente, a fin de mantenerlos en condiciones seguras de trabajo; y mostrar en lugar visible, la constancia de dichas inspecciones. 11/26/2020 10

II. Sistemas y Normas de Seguridad de los Winches de Izaje (1 ra. Parte) 11/26/2020 11

II. Sistemas y Normas de Seguridad de los Winches de Izaje (1 ra. Parte) l l El supervisor responsable del área de trabajo, es quien autoriza el uso del equipo de izaje sólo al personal calificado y certificado por terceros. La capacitación, entrenamiento y certificación al personal, únicamente lo debe hacer una empresa de servicios de entrenamiento y capacitación, calificada y certificada, en armonía con la modificación del Reglamento de Seguridad e Higiene Minera. 11/26/2020 12

. GRACIAS 11/26/2020 13

COMPUMET EIRL compumet_ingenieros@yaho o. com SISTEMA DE IZAJE EN MINERÍA SUBTERRÁNEA PIQUES Y WINCHES 11/26/2020 EXPOSITORES: MG. ING. HUGO MEDINA JANAMPA. ING. VÍCTOR A. GONZALES ESPINOZA 14

. SEGUNDO CURSO Sistemas y Normas de Seguridad de los Winches de Izaje (2 da. Parte) 11/26/2020 15

II. Sistemas y Normas de Seguridad de los Winches de Izaje (2 da. Parte) l Para asegurar el uso correcto del sistema de izaje, se requiere la capacitación del personal. l Cualquier trabajo con movimientos de carga en altura, debe señalizarse en los niveles inferiores con avisos o barreras advirtiendo la probabilidad de caídas de objetos. 11/26/2020 16

II. Sistemas y Normas de Seguridad de los Winches de Izaje (2 da. Parte) l l l Durante las operaciones de izaje con winches, sólo debe usarse señales estándares; ya sea de sonido, de iluminación o micrófono-intercomunicador. Al comenzar el levante, la persona responsable de las señales o Timbrero, debe estar adecuadamente identificada y coordinar con el Winchero cualquier tipo de movimiento. La única excepción a la regla, es una “señal de emergencia” para detener la marcha; esta señal, puede ser ejecutada por otra persona que no sea el señalero o Timbrero. 11/26/2020 17

II. Sistemas y Normas de Seguridad de los Winches de Izaje (2 da. Parte) l El equipo de izaje debe ser usado para el propósito diseñado. l No debe exceder la capacidad de carga. l Debe brindarse acceso seguro, libre, ordenado y limpio a las estaciones de izaje. 11/26/2020 18

II. Sistemas y Normas de Seguridad de los Winches de Izaje (2 da. Parte) l l Los equipos de izaje motorizados deben estar provistos de interruptores-límites de seguridad, tanto para la acción de traslado como de levante máximo; así como limitadores de velocidad, ruptura de cable (leonas), etc. En todo equipo de izaje accionado eléctricamente, se debe asegurar que los conductores no sean atrapados por efectos de la acción de izaje. El sistema debe poseer todas las protecciones del caso, incluyendo la conexión a tierra. 11/26/2020 19

II. Sistemas y Normas de Seguridad de los Winches de Izaje (2 da. Parte) l l l El número de hilos rotos en el tramo de (2) dos metros del cable, no debe exceder del diez por ciento (10%) de la cantidad total de hilos; de darse el caso, dicho cable, deberá ser retirado y reemplazado inmediatamente por otro nuevo. El cable deberá ser remplazado también, cuando ha sufrido dobleces o presenta COCADAS. En el caso de tambores de enrollado de cables, se debe asegurar que, permanezcan en el tambor por lo menos tres vueltas del referido cable. 11/26/2020 20

II. Sistemas y Normas de Seguridad de los Winches de Izaje (2 da. Parte) l l El pique (infraestructura principal del Winche), debe estar ubicado según diseño y Planos; y debe tener acceso con los niveles principales para el transporte de personal, herramientas, materiales, explosivos, mineral y desmonte. El Winche jalará uno o dos jaulas de transporte de personal, pero cuando se trate de acarreo del mineral, nunca se debe transportar personal. Las horas de izaje de mineral o desmonte, deben ser independientes de las horas de izaje de personal. No está permitido llevar materiales y personal juntos en una misma jaula. Tampoco está permitido llevar personal en los baldes de mineral ni en los skips. 11/26/2020 21

II. Sistemas y Normas de Seguridad de los Winches de Izaje (2 da. Parte) l l La operación del Winche requiere de alta responsabilidad y mucha personalidad en la coordinación y el cumplimiento de las ordenes. La comunicación entre el Timbrero y el Winchero debe ser clara y precisa, en cumplimiento del ESTANDAR, PROCEDIMIENTO Y PRÁCTICAS del Sistema de Izaje. Diariamente o cuando el sistema a dejado de funcionar por una hora o más, se debe hacer un chequeo general denominado “Prueba en Vacío”; y verificar el funcionamiento del tablero de control, las luces que indiquen algún desperfecto en el Sistema de Izaje; y fundamentalmente asegurarse de que el Pique y las Guías, estén libres de obstrucciones, presencia de cuerpos extraños y otros motivos que induzcan a un posible accidente. Semanalmente debe realizarse la limpieza, engrase, chequeo del estado del cable de un compartimiento del Pique y el respectivo mantenimiento a los componentes de todo el sistema de izaje. Se debe respetar el manual de funciones, el código de señales y el código de colores establecido. 11/26/2020 22

. GRACIAS 11/26/2020 23

COMPUMET EIRL compumet_ingenieros@yaho o. com SISTEMA DE IZAJE EN MINERÍA SUBTERRÁNEA PIQUES Y WINCHES 11/26/2020 EXPOSITORES: MG. ING. HUGO MEDINA JANAMPA. ING. VÍCTOR A. GONZALES ESPINOZA 24

. TERCER CURSO Dirección y Orientación Teóricopráctica. Work Shop Trabajo Dinámico-participativo en Equipos 11/26/2020 25

Work Shop 1. 2. 3. 4. Organizarse en EQUIPOS HUMANOS de 06 Participantes cada uno; Nombrar EL LIDER DEL EQUIPO; Identificar cada EQUIPO con un nombre alusivo a la minería; Responder las siguientes preguntas: a. ¿Es el Sistema de Izaje en las minas subterráneas parecido a los Ascensores? . Exprese con un Dibujo. b. Que tipos winche de izaje subterráneo conocen? c. Conoce Piques y Winches de otras Unidades Mineras? d. Describa los winches de izaje que utilizan en esta Unidad de Producción. Al finalizar la TAREA, colocar el nombre del EQUIPO y el de cada uno de los participantes y firmar al costado derecho; el Líder del equipo, se identificará y pondrá su visto bueno al pie de la hoja. 11/26/2020 26

. GRACIAS 11/26/2020 27

COMPUMET EIRL compumet_ingenieros@yaho o. com SISTEMA DE IZAJE EN MINERÍA SUBTERRÁNEA PIQUES Y WINCHES 11/26/2020 EXPOSITORES: MG. ING. HUGO MEDINA JANAMPA. ING. VÍCTOR A. GONZALES ESPINOZA 28

. CUARTO CURSO Componentes del Sistema de Izaje 11/26/2020 29

IV. Componentes del Sistema de Izaje En el punto 1. 2. , se habló de los Componentes del Winche; donde mencionamos que, dependiendo de las dimensiones y necesidades, un Winche tiene los siguientes componentes: a. Tambora (una o dos); b. Motor; c. Sistema de seguridad: Lilly control, frenos, etc. ; d. Palancas de control; e. Cables; f. Jaula, baldes o skips; g. Poleas; h. Estructura de desplazamiento o castillo. 11/26/2020 30

IV. Componentes del Sistema de Izaje 4. 1. Tambora (una o dos): Son cilindros metálicos donde se enrolla el cable. Podríamos hablar del enrollado activo que es el cable que verdaderamente trabaja y el enrollado de reserva (llamado “cama”); para los cortes reglamentarios que dispone la ley de seguridad y para reducir el esfuerzo ejercido por el cable, a la unión con el tambor. 11/26/2020 31

IV. Componentes del Sistema de Izaje La fotografía muestra las Tamboras del Winche Principal para el Pique Chacua, adquirido en 1995. Unidad de Producción Uchucchacua-Buenaventura. l 11/26/2020 32

IV. Componentes del Sistema de Izaje 4. 2. Motor: Es el propulsor de la acción mecánica, es el que realiza el trabajo de izaje. Las características del motor se elige de acuerdo al requerimiento y la capacidad de la carga que se quiere izar y a las dimensiones y modelo del pique. 11/26/2020 33

IV. Componentes del Sistema de Izaje l La fotografía muestra el Winche-Chacua-VT del Pique Chacua de la Unidad de Producción Uchucchacua-Buenaventura. 11/26/2020 34

IV. Componentes del Sistema de Izaje 4. 3. Sistema de seguridad: Lilly control, frenos, etc. : Es el dispositivo encargado de regular la velocidad, este actúa en caso de una súbita aceleración o desaceleración de la velocidad ocasionado por una posible falla mecánica, accionándose el dispositivo de emergencia. 11/26/2020 35

IV. Componentes del Sistema de Izaje 4. 4. Palancas de control: Son los dispositivos de control y manejo del winche. Estos deben ser manipulados sólo por el operador o maquinista autorizado. 11/26/2020 36

IV. Componentes del Sistema de Izaje 4. 5. Cables de Izaje: Dependiendo del tipo de izaje en los winches; ya sea por fricción o enrollamiento; los cables de izaje pueden ser fabricados de aluminio o de alambre de acero; los mismos que, son colocados ordenadamente para desempeñar el trabajo de izar los skip o las jaulas. Para formar cables, se arrolla un gran número de hilos de aluminio o acero de alta resistencia (normalmente entre 130 y 180 Kg. /mm 2). Estos hilos se disponen en cordones y torones, según sea el caso. 11/26/2020 37

IV. Componentes del Sistema de Izaje Tipos de cables: De acuerdo a su torcido pueden ser: a) Regular; b) Tipo Lang. Regular. - Los alambres del torón, están torcidos en dirección opuesta a la dirección de los torones del cable. b) Tipo Lang. - Los torones en un cable torcido Lang, están torcidos en la misma dirección (lang derecho o lang izquierdo). a) 11/26/2020 38

IV. Componentes del Sistema de Izaje Cables de Izaje Tipo Lang: Los cables con torcido lang son ligeramente más flexibles y muy resistentes a la abrasión y fatiga, pero tiene el inconveniente de tener tendencia a destorcerse por lo que únicamente deberán utilizarse en aquellas aplicaciones en que ambos extremos del cable están fijos y no le permitan girar sobre si mismo. 11/26/2020 39

COMPUMET EIRL compumet_ingenieros@yaho o. com SISTEMA DE IZAJE EN MINERÍA SUBTERRÁNEA PIQUES Y WINCHES 11/26/2020 EXPOSITORES: MG. ING. HUGO MEDINA JANAMPA. ING. VÍCTOR A. GONZALES ESPINOZA 40

. QUINTO CURSO Componentes del Sistema de Izaje (2 da. Parte) 11/26/2020 41

V. Componentes del Sistema de Izaje 5. 1. Estructura de los cables: Los cables se componen de: Núcleo o alma; b. Torones. a. 11/26/2020 42

V. Componentes del Sistema de Izaje Cables de izaje: Mostrando Lang y Torones 11/26/2020 43

V. Componentes del Sistema de Izaje 5. 1. 1. Núcleo o alma: El alma del cable sirve como soporte a los torones que están enrollados a su alrededor. El alma se fabrica de diversos materiales, dependiendo del trabajo al cual se va a destinar el cable, siendo los más usuales los fabricados con alambre de acero. 11/26/2020 44

V. Componentes del Sistema de Izaje 5. 1. 1. Núcleo o alma: El alma se fabrica también de torón, que está formado como su nombre lo indica, por un torón igual a los demás que componen el cable; Hay almas de fibra, que pueden ser fabricadas de fibras vegetales o fibras sintéticas. 11/26/2020 45

V. Componentes del Sistema de Izaje 5. 1. 1. Núcleo o alma: El alma de acero se utiliza para zonas donde el cable esta sujeto a severos aplastamientos o cuando el cable trabaja en lugares donde existen temperaturas muy elevadas que ocasionen que el alma de fibra se dañen con el calor. También este tipo de alma proporciona una resistencia adicional a la ruptura, de aproximadamente un 10%, dependiendo de la construcción del cable. 11/26/2020 46

V. Componentes del Sistema de Izaje Estructura de los cables 5. 1. 2. Torones o Cordones: Un cable está formado por un conjunto de torones o enrollados. Cada torón, está formado por un conjunto de hilos. La mayoría de hilos utilizados en la construcción de cables son redondos y de diámetro comprendidos corrientemente entre 2 y 3 mm. 11/26/2020 47

V. Componentes del Sistema de Izaje 5. 2. Jaula, baldes o skips: Es uno de los componentes esenciales del sistema de izaje, que cumplen la función de transportar en su interior al personal y/o mineral según los requerimientos de producción, respetando las condiciones establecidas en el reglamento de seguridad minera. 11/26/2020 48

V. Componentes del Sistema de Izaje 5. 3. Polea: Es una rueda acanalada que gira alrededor de un eje central por el que pasa el cable en cuyos extremos se encuentra la jaula o skip (resistencia) y en la otra el winche o tambora (potencia). Las poleas se puede construir de 3 formas: 1. Por fundición; 2. Por acero moldeado; y 3. Por construcción soldada. 11/26/2020 49

V. Componentes del Sistema de Izaje l Polea de izaje minero 72” 11/26/2020 50

V. Componentes del Sistema de Izaje 5. 3. Polea: Las poleas soldadas son menos pesadas y las más resistentes y son las más empleadas en la construcción de piques. La polea de izaje debe ser hecha y mantenida para acomodar adecuadamente el cable. El diámetro de la polea está establecido por reglas de seguridad para piques. 11/26/2020 51

V. Componentes del Sistema de Izaje 5. 4. Castillo o Estructura de Desplazamiento : Es la cúspide de la estructura del pique donde se encuentra la polea que dirige el movimiento del cable. Es una estructura vertical que se levanta por encima del collar del pique. De la cúspide de la torre o del castillo baja una estructura inclinada que sirve de sostén a toda la torre y contrarresta la tensión de los cables. 11/26/2020 52

III. Componentes del Sistema de Izaje 5. 4. Castillo o Estructura de desplazamiento : La torre vertical y la estructura inclinada son las partes fundamentales del castillo y soportan en su cima la caseta de las poleas. La estructura del castillo puede ser de madera o de acero y se debe construir respetando los reglamento de seguridad existentes. Hay una escalera de servicio que sube a lo largo del pique. Junto al pique hay una tolva donde se descarga el mineral para luego transportarse a la planta concentradora. 11/26/2020 53

COMPUMET EIRL compumet_ingenieros@yaho o. com SISTEMA DE IZAJE EN MINERÍA SUBTERRÁNEA PIQUES Y WINCHES 11/26/2020 EXPOSITORES: MG. ING. HUGO MEDINA JANAMPA. ING. VÍCTOR A. GONZALES ESPINOZA 54

. SEXTO CURSO Piques y Pozos Mineros 11/26/2020 55

VI. Piques o Pozos Mineros 6. 1. Definición de Pique: Los piques son labores verticales que sirven de comunicación entre la mina subterránea y la superficie exterior con la finalidad de subir o bajar al personal, material, equipos, mineral y o desmonte. 11/26/2020 56

VI. Piques l . La fotografía, muestra el Castillo del Pique Esperanza-Chungar. Volcán Cía. Minera. Cerro de Pasco. 11/26/2020 57

VI. Piques 6. 2. Factores para su Construcción: l l l Necesidades de extracción de mineral; Reducción de los costos de producción; Profundización de los niveles de extracción. 11/26/2020 58

IV. Piques 6. 3. CONSIDERACIONES DE DISEÑO: l Análisis de costos en relación a otros piques; l El área debe ser favorable y suficientemente grande para las instalaciones de superficie; l La naturaleza del suelo debe ser adecuada para las cimentaciones, realizando para ello estudios de geotecnia conducentes a la clasificación del macizo en el área destinada para el diseño del pique; l La mina, debe tener buenas vías de acceso y espacio libre para favorecer el trabajo. 11/26/2020 59

IV. Piques 6. 4. Estructura de un Pique: La estructura puede ser de madera o de acero. En otros casos, si se contara con un nivel inferior, la construcción del pique se puede practicar con un equipo Raise Borer, para el cual se perfora primero el hueco piloto y luego del nivel inferior se empieza a rimar (ensanchar) con una broca de mayor diámetro y finalmente se completa a la sección diseñada. En todos los casos el terreno debe ser competente y ser una zona donde no exista agua de filtración. 11/26/2020 60

IV. Piques 6. 5. FORMAS DE LA SECCIÓN TRANSVERSAL DE UN PIQUE: Los piques de mina, por lo general son de forma rectangular y circular, son menos frecuentes y muy raramente los de sección elíptica o curvilínea. Para elegir la forma de la sección transversal, es necesario tener en cuenta lo siguiente: La calidad del macizo rocoso; l El tiempo de servicio y el destino final del pozo; y l El material de fortificación a ser utilizado. l 11/26/2020 61

VI. Piques 6. 5. 1. Sección rectangular: Es la forma mas empleada; sin embargo, ofrece las siguientes desventajas: l Dificultad en la formación de ángulos rectos, particularmente en rocas duras; l Posibilidad de una deformación significativa de la fortificación en caso de rocas débiles e inestables; l Mala distribución de esfuerzos alrededor de la excavación. 11/26/2020 62

VI. Piques Forma Rectangular de la Sección Transversal de un Pique Compartimientos: 1: de ascenso; 2: de escalera; 3: de tuberías y cables 11/26/2020 63

VI. Piques 6. 5. 2. Sección circular: La sección circular garantiza una mayor estabilidad, debido a que la fortificación va a resistir mejor la presión causada por la roca circundante; ya que ésta, se distribuye mas uniformemente. Además los pique de sección circular poseen un menor coeficiente de resistencia aerodinámica. 11/26/2020 64

VI. Piques Forma Circular de la Sección Transversal de un Pique. Compartimientos: 1: de ascenso; 2: de escalera; 3: de tuberías y cables. 11/26/2020 65

VI. Piques. 11/26/2020 Sección transversal del pique de Casapalca 66

COMPUMET EIRL compumet_ingenieros@yaho o. com SISTEMA DE IZAJE EN MINERÍA SUBTERRÁNEA PIQUES Y WINCHES 11/26/2020 EXPOSITORES: MG. ING. HUGO MEDINA JANAMPA. ING. VÍCTOR A. GONZALES ESPINOZA 67

. SÉTIMO CURSO PERFORACIÓN Y VOLADURA EN PIQUES O POZOS MINEROS 11/26/2020 68

VII. Perforación y Voladura en Piques o Pozos Mineros Los métodos de ejecución de pozos y piques pueden dividirse en tres grupos: 1. 2. 3. Método de banqueo; Método en espiral; y Método de sección completa. 11/26/2020 69

VII. Perforación y Voladura en Piques o Pozos Mineros 7. 1. Método de banqueo: Este método es adecuado para pozos de sección rectangular o cuadrada. Consiste en perforar en cada avance la mitad del piso. Primero el que se encuentra a una mayor altura, dejando al otra mitad como cara libre o para el bombeo de agua, de ser el caso. El método es en gradines rectos o pequeños bancos, donde la perforación suele ser manual, con martillos neumáticos. 11/26/2020 70

VII. Perforación y Voladura en Piques o Pozos Mineros 7. 2. Método de espiral: Consiste en excavar el fondo del pozo en forma de un espiral, cuya altura de paso dependerá del diámetro del pozo y el tipo de terreno a fragmentar. Dentro de cada corte se vuela una sección del espiral con un ángulo suficientemente grande, como para que el tiempo que exige realizar un corte completo, coincida con un múltiplo entero del tiempo de trabajo disponible. Los taladros en cada radio se perforan paralelos y con la misma longitud; ya que siempre existirá una cara libre en cada posición descendente. 11/26/2020 71

VII. Perforación y Voladura en Piques o Pozos Mineros DISEÑO DE LA MALLA DE PERFORACION 11/26/2020 72

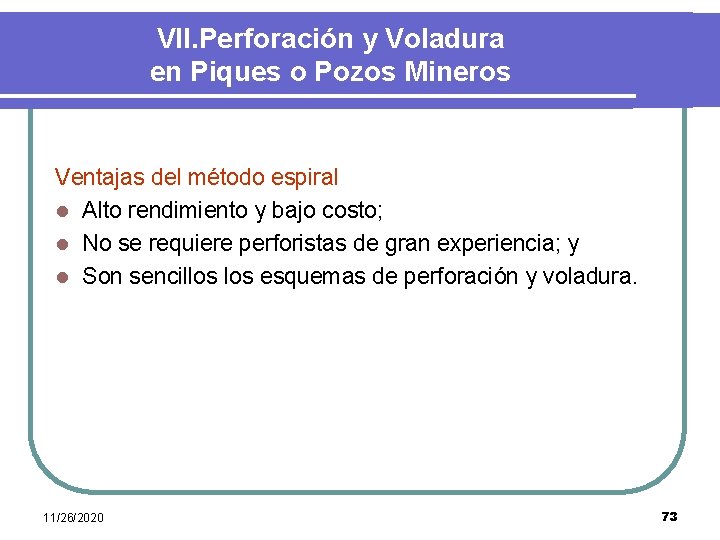

VII. Perforación y Voladura en Piques o Pozos Mineros Ventajas del método espiral l Alto rendimiento y bajo costo; l No se requiere perforistas de gran experiencia; y l Son sencillos esquemas de perforación y voladura. 11/26/2020 73

VII. Perforación y Voladura en Piques o Pozos Mineros 7. 3. Método de sección completa: Los métodos de sección completa se utilizan con mucha frecuencia en la excavación de pozos y piques tanto de sección rectangular como circular. En forma similar a lo que sucede en túneles y galerías es necesario crear inicialmente una cara libre. Los tipos de voladura empleados son: con cuele en “V”, cónico, paralelo y con barreno de expansión. Los cueles en “V” se aplican a los pozos con sección rectangular. El ángulo de inclinación de los taladros deben estar entre 50° y 75° y deben estar en la dirección de las discontinuidades a fin de aprovecharlas en el arranque. 11/26/2020 74

VII. Perforación y Voladura en Piques o Pozos Mineros 7. 3. Método de sección completa (continuación) Los cueles cónicos son los más empleados en los pozos y piques circulares debido a que se puede mecanizar la perforación de los taladros y por otro lado el menor consumo de explosivos con respecto al cuele de taladros paralelos. El cuele de taladros paralelos trabaja de forma semejante a como lo hacen en las galerías o túneles, presentando ventaja adicional de una mayor sencillez en la perforación. 11/26/2020 75

VII. Perforación y Voladura en Piques o Pozos Mineros DISEÑO DE LA MALLA DE PERFORACION A SECCION COMPLETA Trazo de perforación para un pique de sección rectangular 11/26/2020 76

VII. Perforación y Voladura en Piques o Pozos Mineros Diseño de la malla de perforación para un pique de sección circular con cueles cónicos y a sección completa 11/26/2020 77

VII. Perforación y Voladura en Piques o Pozos Mineros Diseño de la malla de perforación para un pique de sección circular 11/26/2020 78

VIII. SEGURIDAD EN EL USO DE EXPLOSIVOS EN LA CONSTRUCCIÓN DE PIQUES O POZOS MINEROS 8. 1. NOCIONES GENERALES l Explosivo por definición es la sustancia o mezcla de substancias capaces de sufrir una reacción muy rápida, en un bravísimo lapso de tiempo, en el cual se libera gran cantidad de energía calorífica y emisión de gases; mejor dicho se produce una explosión o estallido. l Los explosivos, pueden estallar por golpe, por calentamiento o mediante otro explosivo de menor dimensión y mayor potencia llamado iniciador, detonador, cebo o primer, dependiendo de sus características técnicas y su fabricación. 11/26/2020 79

VIII. SEGURIDAD EN EL USO DE EXPLOSIVOS EN LA CONSTRUCCIÓN DE PIQUES O POZOS MINEROS 8. 1. NOCIONES GENERALES (continúa) l Existen leyes especificas que normalizan el uso, manejo y seguridad de los explosivos en construcción civil, minería, petróleo y trabajos submarinos; estas leyes han sido aprobadas y difundidas por el gobierno, a través de los ministerios correspondientes. l Dentro de los organismos responsables se encuentra el ministerio del interior a través de la DICSCAMEC: Dirección de Control de Servicios de Seguridad, Control de Armas Municiones y Explosivos de Uso Civil. 11/26/2020 80

VIII. SEGURIDAD EN EL USO DE EXPLOSIVOS EN LA CONSTRUCCIÓN DE PIQUES O POZOS MINEROS 8. 2. CONDICIONES DE ALMACENAMIENTO Y MANIPULACION DE EXPLOSIVOS: 1. Los explosivos deben ser almacenados en polvorines previamente autorizados por las autoridades competentes. Estos polvorines deben ser cerrados, secos y bien ventilados, resistentes al fuego y a prueba de impacto de bala. Los Polvorines, deben inspeccionarse regularmente (Semanalmente de acuerdo a ley; y emitir un reporte al Comité de Seguridad con copia al Libro de Seguridad). 11/26/2020 81

VIII. SEGURIDAD EN EL USO DE EXPLOSIVOS EN LA CONSTRUCCIÓN DE PIQUES O POZOS MINEROS 8. 2. CONDICIONES DE ALMACENAMIENTO Y MANIPULACION DE EXPLOSIVOS: (continuación) 2. Los explosivos, únicamente deben ser transportados con productos compatibles. Nunca deben ser almacenados ni menos transportados con ningún tipo de iniciadores, por ejemplo FULMINANTES. 3. El manipuleo y uso de productos explosivos debe estar a cargo de personal entrenado y autorizado en el manejo de explosivos. Siempre se deben tener en cuenta que bajo ciertas condiciones, los explosivos son sensibles al golpe. 11/26/2020 82

VIII. SEGURIDAD EN EL USO DE EXPLOSIVOS EN LA CONSTRUCCIÓN DE PIQUES O POZOS MINEROS 8. 2. CONDICIONES DE ALMACENAMIENTO Y MANIPULACION DE EXPLOSIVOS: (continuación) 4. Mantener los explosivos, lejos del fuego y de líquidos inflamables. 5. Cumplir con los reglamentos vigentes para su manipuleo, transporte y usos. 6. No se debe tener un gran stock de explosivos en los polvorines intermedios para evitar su maltrato. 7. Usar el producto que primero ha llegado a los almacenes, tratando en lo posible de no mezclar diferentes lotes de compra, para evitar el deterioro delos explosivos y las consecuentes perdidas de dinero en nuevas e innecesarias compras. 11/26/2020 83

VIII. SEGURIDAD EN EL USO DE EXPLOSIVOS EN LA CONSTRUCCIÓN DE PIQUES O POZOS MINEROS 8. 2. CONDICIONES DE ALMACENAMIENTO Y MANIPULACION DE EXPLOSIVOS: (continuación) 8. Cumplimiento correcto de los diseños de perforación y voladura, para el uso apropiado y suficiente en cada caso. 9. Conocimiento de las características técnicas, de fabricación y comportamiento de los explosivos, antes, durante y después de la voladura. 10. Manipulación, ensamblaje y amarres correctos, verificados y aprobados, antes, durante y después del disparo. 11/26/2020 84

VIII. SEGURIDAD EN EL USO DE EXPLOSIVOS EN LA CONSTRUCCIÓN DE PIQUES O POZOS MINEROS 8. 3. CONCEPTO MODERNO DE SEGURIDAD EN EL USO DE EXPLOSIVOS Por muchos años y aún al comenzar el presente Siglo XXI, el enfoque de la seguridad en el manejo de explosivos se ha dado únicamente desde el punto de vista accidentes personales. Si bien es cierto que el aspecto “Capital Humano” es lo primero, no debe en la modernidad de nuestros días, olvidarse la parte técnica y monetaria. 11/26/2020 85

VIII. SEGURIDAD EN EL USO DE EXPLOSIVOS EN LA CONSTRUCCIÓN DE PIQUES O POZOS MINEROS 8. 3. CONCEPTO MODERNO DE SEGURIDAD EN EL USO DE EXPLOSIVOS Hablar de seguridad en cualquier desarrollo empresarial, es cuidar todo tipo de capitales; de modo que en este nuevo Siglo, se beneficie el empleado y el propietario empresarial. En otras palabras, lo que tratamos de inducir es que el manejo de explosivos, en ningún momento deje como consecuencias accidentes personales, daños a la propiedad empresarial, ni pérdidas de dinero; y que, a todo este, acompañe la tendencia a la perfección en la culminación de las obras ejecutadas. 11/26/2020 86

VIII. SEGURIDAD EN EL USO DE EXPLOSIVOS EN LA CONSTRUCCIÓN DE PIQUES O POZOS MINEROS 8. 3. CONCEPTO MODERNO DE SEGURIDAD EN EL USO DE EXPLOSIVOS COMPUMET EIRL, ha preferido simplificar los conceptos y resumir la seguridad en el uso de explosivos; en las condiciones generales de almacenamiento y manipulación de los explosivos, expuestos en los siguientes conceptos: l l l Control de capital humano; Control de calidad; Control de producción; Control de perdidas de tiempo; Control de costos y capital empresarial. 11/26/2020 87

VIII. SEGURIDAD EN EL USO DE EXPLOSIVOS EN LA CONSTRUCCIÓN DE PIQUES O POZOS MINEROS 8. 3. CONCEPTO MODERNO DE SEGURIDAD EN EL USO DE EXPLOSIVOS En todo caso, el concepto moderno de la seguridad con explosivos, se detalla de la siguiente manera: l Control de capital humano. Trabajar sin accidentes personales. l Control de calidad. Del producto utilizado y de los resultados obtenidos. l Control de producción. En los objetivos del proyecto o la obra en ejecución. 11/26/2020 88

VIII. SEGURIDAD EN EL USO DE EXPLOSIVOS EN LA CONSTRUCCIÓN DE PIQUES O POZOS MINEROS 8. 3. CONCEPTO MODERNO DE SEGURIDAD EN EL USO DE EXPLOSIVOS (CONTINUACION) Control de perdidas de tiempo Con productos poco conocidos o sin asistencia técnica l Control de costos y capital empresarial Razón de ser de toda empresa, que busca beneficios y rentabilidad. l 11/26/2020 89

Izaje manual Winche manual (Malacate). Sociedad Vásquez, utilizado en las labores de extracción de Santa Filomena. 11/26/2020 90

. Izaje manual Winche manual movible, puede notarse los sacos de desmonte colocados para asegurar la base del Winche y una sola abrazadera 11/26/2020 91

Winche eléctrico del Grupo Los Halcones. Este winche Santa filomena. 11/26/2020 92

Winche eléctrico Winche Principal N° 1 de 20 HP en superficie en plena operación. Santa filomena 11/26/2020 93

Winche eléctrico 11/26/2020 94

FOTOS BASE REY El ing. Hugo Medina y Trabajadores de la Labor Sr. De los Milagros en pleno trabajo de molienda de mineral. 11/26/2020 95

FOTOS BASE REY Trabajadores de Base rey en labor de molienda con los timbaletes. 11/26/2020 96

FOTOS BASE REY El ing. Hugo Medina y Trabajadores de la Labor Sr. De los Milagros en pleno trabajo de molienda de mineral. 11/26/2020 97

FOTOS BASE REY Reunión de coordinación entre Cerro Rico-COMPUMET EIRL 11/26/2020 98

FOTOS BASE REY 11/26/2020 99

Actualizado al 1. 08. 06. GRACIAS 11/26/2020 100
