Compressão de Imagem Digital Joaquim Macedo Departamento de Informática da Universidade do Minho

Sumário n n n n Princípios de Compressão de Imagem de Baixa Complexidade Codificação de Transformada Outras Técnicas de Codificação Normas de Compressão de Imagem Norma JPEG 2000 Formatos de Imagem

Princípios para Compressão de Imagem n Remover vários tipos de Redundâncias n n n Estatística Espacial Estrutural Conhecimento Psico-Visual

Tipos de Compressão n Sem perdas n Reversível n n Imagem Reconstruída = Imagem Original Baixa taxa de compressão ( < 3: 1) Aplicações: Imagens médicas e de satélite Com perdas n Irreversível n n n Imagem Reconstruída = Imagem Original+ Ruído Taxas de compressão levadas Diversas aplicações: WWW, . .

Compressão de Baixa Complexidade Codificação de Entropia §Cofidicação Run-Length §Codificação Preditiva §

Codificação baseada na entropia Função densidade de probabilidade da imagem da Lena Entropia = 7. 45 bits/pixel Não muito ganho Contudo quando a codificação baseada na entropia é combinada com Outros métodos torna-se muito eficaz (veremos mais tarde)

Codificação Run-Length n n Técnica de compressão eficaz em imagem com símbolos idênticos consecutivos Run= sequência de pixels com valores idênticos n n Em vez de codificar pixel a pixel é codificado um run de cada vez Exemplo de aplicação n Imagens FAX

Exemplo 8. 1 n Considere a codificação Run-Length duma imagem FAX cujas primeiras linhas de varrimento são mostras a seguir Imagem. FAX={111111000000000 0111111111 000000011111111110000000} Código RLC=[. . 11, 22, 17, EOL, 0, 14, 20, 16, EOL, . . . ] n

Codificação Run-Length

Codificação Preditiva n n Explorar a previsibilidade e regularidade dos dados DPCM n n extendido a 2 D para codificar imagens Preditores típicos

Codificação DPCM Similar à codificação áudio preditiva, mas extendida a 2 D A 1 A 2 A 3 X Predição Linear X = 0. 97* A 3 X = 0. 49*A 3 + 0. 49*A 2 X = 0. 9*A 3 – 0. 81*A 1 + 0. 9*A 2

Exemplo 8. 2 n Usando o preditor de 3ª ordem do exemplo anterior, calcule o erro da saída previsível para a seguinte imagem 4 x 4. Assuma a inexistência de erro de quantificação do sinal

Solução do Exemplo 8. 2 n n n Usar para a primeira fila e primeira coluna o preditor de 1ª ordem Para as outras filas e colunas o de 3ª ordem 2 D. Saída DPCM calculada subtraindo a saída predita com os valores originais Saída prevista Saída DPCM

Saída DPCM Valores originais Valores predictos– assumindo que Os valores de errro são aramzenados exactamente Valores de erro

Transmissor DPCM

Receptor DPCM

Codificação DPCM da imagem da Lena Error Image

Codificação de Transformada Unitária §De Bloco §Wavelet §Comparação DCT e DWT §

Transformada Discreta de Fourier 2 -D

Imagem da Lena e o seu espectro

Esquema de Codificação de Transformada Imagem de Entrada Transmissor Transformada 2 D Transformada Inversa 2 -D Imagem Reconstruída Quantificador Desquantificador Codificador de Entropia Descodificador de Entropia Receptor Canal

Quantização e Codificação § A quantificação, alocação de bits e codificação deve ser feita com cuidado para se conseguir um bom desempenho de compressão. § O principal objectivo é minimizar o erro quadrático médio da imagem reconstruída. § Dependendo das características estatísticas dos coeficientes da transformada, pode ser usado um quantificador não uniforme. §Contudo, conceber tal quantificador pode ser difícil pelo facto de ser dependente dos dados. §Na maioria dos casos, para quantizar os coeficientes de transformada é usado um quantificador não uniforme fixo. § Os coeficientes quantizados são então codificados usando codificação baseada na entropia.

Transformada unitária n As transformadas não unitárias n n têm uma capacidade muito boa de compactação da energia As transformadas unitárias n Para além da compactação da energia, tem propriedades muito úteis nas aplicações de codificação de imagens n n A energia total no domínio da frequência é igual à energia total no domínio espacial O MSE de quantificação é igual ao MSE da reconstrução

TU: Propriedades mais importantes i) Energia total no domínio da frequência é igual à energia total ii) no domínio espacial (Teorema de Parseval) ii) O MSE na reconstrução é igual ao MSE da quantização

Transformada Óptima n Há muitas transformadas de imagem n É necessário encontrar a que tem máximo desempenho de compressão n A que elimina completamente a correlação dos dados de imagem de entrada n n Matriz de auto-correlação é diagonal Empacota os dados de entrada num pequeno número de coeficientes n Se calcularmos a energia dos primeiros L coeficientes para várias transformadas n A óptima tem máxima energia

Transformada Óptima n A transformada unitária que satisfaz os 2 critérios é a Karhunen-Loeve (KLT) n A KLT é n n n Dependente da imagem Tem complexidade computacional alta Na prática, usam-se transformadas subóptimas n n DFT, DCT Baixa complexidade computacional

Que Transformada? Transformada Desempenho Comentários Karhunen Loeve Melhor Alta Complexidade Transformada Excelente Discreta do Coseno Média Complexidade Wavelet discreta Excelente Média Complexidade Transformada de Fourier Discreta Boa Complexidade Média Hadamard Boa Baixa Complexidade

Transformada Discreta do Coseno

Transformadas sub-óptimas DCT n Desempenho da taxa de distorção n n Para imagens naturais que têm uma taxa alta de correlação n n Próximo da KLT DCT é virtualmente não distinguível da KLT Tem uma concretização eficiente n n n Como a DFT Complexidade O(N log. N) para transformadas de N pontos Ao contrário da DFT n Evita a geração de dos componentes espectrais falsos nas arestas

Transformadas sub-óptimas DCT n Foi adoptado como núcleo para as normas de codificação de imagem e vídeo n n JPEG, MPEG, H. 261 DCT da sequência Nx 1 n n está relacionada com a DFT da sequência 2 N-1 impar simétrica Devido a esta relação o sinal reconstruído a partir dos coeficientes DCT preserva melhor as arestas

Exemplo 8. 4 n Considere um sinal com oito pontos [ 0 2 4 6 8 10 12 14]. a) b) c) Calcule a DFT e a DCT do sinal Para compressão do sinal ignore os três coeficientes mais pequenos das 2 transformadas e reconstrua o sinal. Compare os resultados.

Solução do Exemplo 8. 4 Sinal Original 0 2 4 6 8 10 12 14 DCT DFT 20 7 4 3 3 3 4 7 20 – 13 0 -1 0 0 20 7 4 0 0 0 4 7 20 – 13 0 -1 0 0 3 0 4 7 7 10 14 11 0 2 4 6 8 10 12 14 Sinais Reconstruídos

Solução do Exemplo 8. 4 Preservação dos contornos A DCT preserva mehlor os contornos que a DFT.

Transformada de Bloco n DCT e DFT n n Eficientes para explorar a natureza de baixa frequência da imagem Maior desvantagem n As funções de base são muito longas n Quantificação dos coeficientes são visíveis em toda a imagem n Pouco importante para os coeficientes de LF codificados com precisão n Afecta a qualidade das arestas na imagem recosntruída, porque os coeficentes HF são codificados grosseiramente

Desvantagens da Transformada de Fourier § As transformadas de Fourier e derivadas disponibilizam uma boa compactação da energia. §Contudo, a maior desvantagem destas transformadas e que as funções de base são muito longas. §Então, se o coeficiente da transformada é quantizada, o efeito é visível através da imagem. § Isto é especialmente verdadeiro para os coeficientes de alta frequência que são quantizados de forma grosseira. §Um contorno escarpado de uma imagem é representado por muitos coeficientes da transformada da alta frequência. §Quando os coeficientes de alta frequência são quantizados de forma grosseira, os contornos não são reconstruídos de forma apropriada reconstrução pobre da imagem.

Transformada de Bloco n Uma aresta viva na imagem n n Representada por muitos coeficientes da transformada Uma imagem é um sinal não estacionário n n Diferentes partes da imagem têm diferentes propriedades estatísticas Se a transformada for calculada sobre toda a imagem a não estacionaridade é perdida 1. Para minimizar o impacto das tuas desvantagens, são usadas geralmente técnicas de codificação de bloco.

Transformada de Bloco n Normalmente n Implementações de DFT e DCT trabalham por blocos de 8 x 8 ou 16 x 16 n Cada bloco é transformado, quantificado e codificado separadamente n Efeito de quantificação limitado ao bloco n Menor complexidade computacional

Exemplo: Cálculo da Complexidade § Considere uma imagem a 512 x 512. § Calcule a complexidade dum cálculo duma DFT 2 -D usando o método radix-2 da FFT. § Divida a imagem e blocos 8 x 8. § Calcule a complexidade do cálculo 2 -D DFT calculation para todos os blocos. § Compare as duas complexidades.

Cálculo da Complexidade DFT 2 -D da imagem inteira (512 x 512) Complexidade N x N DFT = Complexidade 2 N, N-point 1 -D DFT = operações butterfly 2 -D Block Transform = 2. 4 x 106 butterfly quando N=512 Se a imagem é dividida em blocos de 8 x 8, há 4096 blocos. Complexdade da DFT 2 -D para cada bloco 8 x 8 = 192 operações. Complexidade global = 4096*192 =0. 79 x 106 operações butterfly. Comentários A transformada de bloco reduz a complexidade para 1/3.

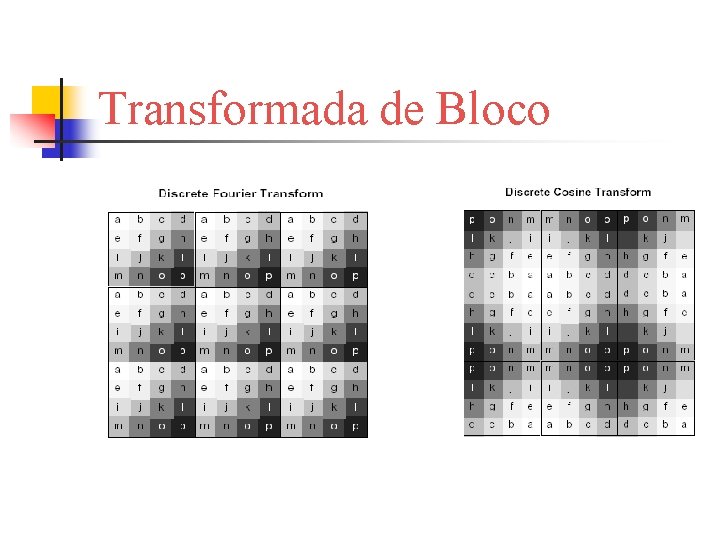

Transformada de Bloco

Transformada de Bloco Desvantagens n n Estrutura em blocos visível na imagem Fenómeno de Gibbs n n Perda de contraste quando os coeficientes de alta frequência têm erros de quantificação Limite superior na taxa de compressão n Necessidade dum termo DC de alta resolução e coeficientes de baixa frequência por bloco

Transformadas Wavelet n Tornaram-se bastante populares no processamento de imagens n São eficientes na representação de sinais não estacionários n n Janela adaptável tempo-frequência Alta descorrelação e compactação de energia Redução dos artefactos do bloco e ruído do mosquito (efeito de Gibbs) As funções de base para wavelet adaptam-se ao sistema visual humano

Transformadas Wavelet n Unitárias ou não Unitárias n n Decomposição Wavelet n n Dyadic: só a baixa escala é decomposta recursivamente Regular: decomposição completa Irregular Tamanho da árvore de decomposição depende de n n n Unitárias permitem taxa de compressão superior Tamanho da imagem Número de derivações de filtros wavelet Decomposição eficiente n Nº de filas e colunas da banda >= ao nº de derivações de filtros

Decomposição Wavelet

DWT: Decomposição de imagens n Escala 1 n 4 sub-bandas n Cada coeficiente n Corresponde a uma área 2*2 na imagem original n Baixas Frequências n Altas Frequências: LL 1 HL 1 LH 1 HH 1

DWT: Decomposição de imagens n Escala 2 n n n HL 2 HL 1 4 sub-bandas LH 2 HH 2 Cada coeficiente n n LL 2 Área 2 x 2 da imagem na escala 1 LH 1 HH 1 Baixas frequências Altas Frequências Num nível de escala mais grosseira, os coeficientes representam uma maior área espacial mas uma menor gama de frequência

DWT: Decomposição de imagens n n n Pais Filhos Descendentes n n Coeficientes correspondentes a escalas mais finas LL 3 HL 3 LH 3 HL 2 LH 2 HL 1 HH 2 LH 1 HH 1 Ascendentes n Coeficientes correspondentes a escalas mais grossas Dependências pai-filho de sub-bandas: setas entre sub-bandas dos pais para sub-bandas dos filhos

DWT: Decomposição de imagens n Característica 1 n Distribuição da energia similar a outras CT n n HL 3 LH 3 HL 2 LH 2 HL 1 HH 2 Concentrada nas BF Característica 2 n LL 3 Auto-similaridade espacial entre subbandas LH 1 HH 1 A ordem de varrimento das sub-bandas para codificação do mapa características significativas.

Quantização Baixa compressão Taxa de bits alta Alta Compressão Taxa de bits baixa

Fdp dos coeficientes wavelet Fdp da banda HH para os coeficientes da imagem da Lena imag

Desempenho da Compressão § A entropia da banda HH da imagem da Lena = 3. 67 bits/pixel. § Se esta banda for codificada sem quantização, pode ser conseguida uma relação de compressão de 2. 2: 1 (relativamente à taxa PCM de 8 bits/pixel) § Se os coeficientes forem quantificados com um tamanho de passo de 8 a entropia decresce ainda mais 0. 86 bits/pixel C. R. = 9. 3: 1. § O desempenho base de compressão num esquema de codificação de transformada é conseguido reduzindo a entropia global dos ecoeficientes quantizando os coeficientes passa alto.

DWT versus DCT n Anomalias nas arestas n n Muitos coeficientes a zero e energia insignificante Muitos bits para a tendência, o normal, poucos bits para “anomalias” Problemas na codificação a débitos muito baixos: artefatos de bloco DWT n n n Disponível tanto a informação do normal como das anomalias Dificuldade principal: coeficientes de detalhe fino nas anomalias conduz a um maior nº de coeficientes Problema: como representar eficientemente a informação de posição?

DCT versus DWT n n Sãos as 2 transformadas mais importantes na codificação de imagens Embora possam parecer diferentes, há algumas similaridades.

Exemplo 8. 6 n Considere a imagem da Lena 512 x 512. Divida a imagem em blocos não sobrepostos 8 x 8. n n n Calcule o DCT de cada bloco e a energia média do componente DC e 63 coeficientes AC. Decomponha a imagem em 3 estágios usando a wavelet Daub-4. Calcule a energia média das banda passa-baixo e da nona passa-lato Compare os dois conjuntos de energias

Comparação do DCT e DWT Coeficientes DCT rearranjados em bandas de igual frequência Coeficientes DWT

Primeiras 4 bandas

Compactação da energia no DCT Lena 512 x 512, blocos DCT 8 x 8

Compatação da Energia no DWT Daub-4, 3 stages, Lena 512 x 512

DCT versus DWT Compactação da Energia 1055 86 40 22 15 10 7 5 1057 70. 9 57 37 25 17 11 8 6 4 42. 2 11. 3 21 21 19 13 9 7 5 4 12 12 11 9 7 5 4 3 7 7 5 4 3 3 5 5 5 4 4 3 3 3 3 3 2 DCT 15. 7 26. 4 8. 4 11. 1 5. 4 3. 4 DWT Média da raiz quadrada da média da energia (RMSE)

Outras Técnicas de Codificação Vector de Quantificação §Compressão de Imagem com Fractais §

Vector de Quantização § A imagem é segmentada em blocos de pixels (2 x 2, 4 x 4, 8 x 8) § O codificador atribui uma etiqueta para bloco. § A etiqueta é armazenada na imagem compactada em vez do bloco. § Uma vez que a etiqueta necessita menos bits para ser representada, pode-se conseguir uma compressão superior. § Tanto o codificador como o descodificador usam um dicionário para gerar etiquetas.

Vectores de quantização Esquema simplificado Vector de Entrada Regra do Vizinho mais próximo Etiqueta i Tabela de Lookup Canal wxyz N N . . . wxyz Livro de código wxyz K . . . wxyz Livro de código K Vector Reconstruído

Livro de Códigos Universal Se gerar o livro de código para cada imagem, tem que se enviar o Livro de código juntamente com a imagem A taxa de bits aumenta Solução? Usar um livro de códigos Universal Seleccionar um número grande de imagens, e divide-as em blocos. Gere um livro de código de tal forma que minimize o MSE geral sobre a imagem.

Compressão de Imagens por Fractais n Fractal n n n é uma imagem duma textura ou forma expressa como uma ou mais fórmulas matemáticas Forma geométrica cujos detalhes irregulares ocorrem em diferentes escalas e ângulos que podem ser descritos por transformações fractais. A compressão baseada em fractais n n determina um conjunto de fractais que descrevam ou representem uma imagem digital Dependente da imagem e complexa computacionalmente n n Concretizações muito rápidas em hradwrae Complexidade assimétrica n Mais complexa a codificação

Limitações § A codificação fractal é dependente da imagem § Para cada imagem, é especificado um conjunto distinto de regras § A codificação fractal é também uma técnica computacionalmente intensivo. §Contudo, as computações necessárias são iterativas e tornam possível concretizações hardware de altamente eficiente. § Codificação fractal é altamente assimétrico -- Complexidade do descodificador << Complexidade do descodificador

Normas para Compressão de Imagens

Normas de Compressão de Imagens 2 -níveis (Preto e Branco): § MH Fax Coder § MREAD Fax Coder § JBIG-1 Standard (1980+) § JBIG-2 Standard (1990+) Níveis de cinzento/Imagens a cores : § JPEG-2000

Normas Fax MH e MREAD Velocidade Pixels/ de Quadro varrimento Bits/Pixel Tamanho não compactado 100 dpi 850 x 1100 1 0. 935 MBits 200 dpi 1700 x 2200 1 3. 74 MB Codificador Fax MH : § Usa o Run Length Coding 1 -D § Fornece uma compressão 20: 1 em documentos de texto simples Codificador Fax MREAD : § Usa o Run Length Coding 2 -D(25% melhoria relativo ao MH) Os codificadores Fax MH e MREAD Fax Coder não têm bom desempenho para texto escrito à mão e imagens contínuas

Introdução ao JPEG O contexto n n JPEG são as iniciais de Joint Photographic Expert Group, formado em 1986 O Grupo desenvolveu a norma de compressão JPEG para disponibilizar qualidade alta de compressão para imagens em tons de cinzento e a cores. É necessário um método de compressão de imagens normalizado para permitir a inter-operação entre máquinas de diferentes fabricantes. É a primeira norma de compressão internacional para imagens de tom contínuo (preto e branco ou a cores).

Introdução ao JPEG Qual é o objectivo? n “muito boa” ou “excelente” n n Taxa de compressão, qualidade da imagem reconstruída e débito de transmissão Ser aplicável a praticamente qualquer éspecie de imagem digital de tom contínuo Nível bom de complexidade Ter os seguintes modos de operação n n Codificação sequencial progressiva sem perdas hierárquica

Esquema do Codificador JPEG Blocos 8 x 8 DCT Imagem Original § § § Quantizer Quantizador Quantization Tabela Table Quantização DCT (Transformada Discreta do Coseno) Quantização Varrimento Zigzag DPCM no componente DC RLE nos componentes AC Codificação de Entropia Codificador Entropy de. Coder entropia Tabela VLC Table VLC Cadeia de bits compactada

Dados de Entrada 8 x 8 Gama dinâmica = [0, 255], Média=~ 128 104 108 107 101 94 95 98 102 96 100 103 100 96 74 75 73 77 69 70 87 84 64 64 67 71 60 52 59 64 56 54 57 58 53 51 54 52 51 52 52 53 50 53 52 52 58 51 47 48 53 53 51 53 55 51 53 47 48 48 47 55 47 51 48

Dados de entrada -128 -24 -20 -21 -27 -34 -33 -30 -26 -32 -28 -25 -28 -32 -54 -53 -55 -51 -59 -58 -41 -44 -64 -61 -57 -68 -76 -69 -64 -72 -74 -71 -70 -75 -77 -74 -76 -77 -76 -75 -78 -75 -76 -70 -77 -81 -80 -75 -77 -75 -73 -77 -75 -81 -80 -81 -73 -81 -77 -80

Coeficientes 8 x 8 DCT -495 20 -8 0 10 -1 -3 3 135 22 -3 -9 7 1 -3 0 59 1 -1 -10 -9 -3 -1 3 17 -3 9 -3 -14 1 6 -4 -5 -7 14 3 -2 0 -1 0 2 -10 7 3 0 -2 2 -4 -2 -9 -1 3 3 3 1 -2 1 -7 0 -4 2 2 -1 -2

Matriz de Quantização F'[u, v] = round ( F[u, v] / q[u, v] ). Exemplo: 101101 = 45 (6 bits). q[u, v] = 4 --> Truncate to 4 bits: 1011 = 11.

Matriz de Quantização Tabela de luminância Q. 16 11 10 16 24 40 51 61 12 12 14 19 26 58 60 55 14 13 16 24 40 57 69 56 14 17 22 29 51 87 80 62 68 10 9 10 3 77 18 22 37 56 Tabela de Crominância Q. 17 18 24 47 99 99 18 21 26 66 99 99 24 26 56 99 99 99 47 66 99 99 99 99 99 99 24 35 55 64 81 10 4 11 3 92 49 64 78 87 10 3 12 1 12 0 10 1 99 99 72 92 95 98 11 2 10 0 10 3 99 99 99

Coeficientes Quantizados Coeficientes DC -31 11 4 1 0 0 2 2 0 0 0 -1 0 0 0 0 Coeficientes AC 0 0 0 0 0 0 0 0

Varrimento Zigzag [-496 22 132 56 24 -10 0 14 EOB] [ -31 2 11 4 2 -1 0 0 0 1 EOB ]

Codificação dos coeficientes quantizados Differential Pulse Code Modulation (DPCM) para componente DC § O componente DC é grande e variado, mas amiúde próximo do valor precedente §Codifique a diferença dos blocos 8 x 8 prévios -- DPCM Run Length Encode (RLE) para componente AC § O vector 1 x 63 vector tem grande número de zeros § Guarde o salto e o valor, onde salto é o número de zeros e o valor o próximo componente diferente de zero §Envie (0, 0) como valor que indica fim de bloco.

Coeficientes dequantizados -496 22 -10 0 0 132 24 0 0 0 56 0 0 0 0 14 0 0 0 0 0 0 0 0 0 0

Coeficientes DCT Inversos -20 -22 -24 -28 -33 -37 -39 -32 -33 -34 -36 -39 -44 -47 -50 -50 -51 -52 -55 -59 -62 -64 -65 -67 -70 -73 -75 -73 -72 -73 -75 -77 -79 -77 -75 -75 -76 -77 -79 -80 -79 -77 -76 -75 -76 -77 -78 -81 -80 -78 -77 -76 -77

Coeficientes + 128 108 106 104 100 95 91 89 96 95 94 92 89 84 81 78 78 78 77 76 73 69 66 64 63 64 64 63 61 58 55 53 55 55 56 56 55 53 51 49 51 51 53 53 53 52 51 49 48 49 51 52 53 52 51 50 47 48 50 51 52 52 51 51

Erros nos pixéis reconstruídos -4 0 1 -3 -6 0 7 13 0 5 9 8 7 -10 6 -5 -1 -9 -7 11 11 -5 -2 3 8 -4 -12 -4 3 -2 -1 4 3 -2 -5 -2 -3 -2 1 3 2 -1 0 -1 -1 6 0 -2 0 4 2 -1 0 3 0 0 -2 -4 3 -5 0 -3 Erro = Original – Reconstruído

Imagens JPEG – Lena a níveis cinzento 0. 9 bpp 0. 25 bpp 0. 37 bpp 0. 56 bpp 0. 13 bpp

Imagens JPEG – Lena a cores 0. 95 bpp 0. 53 bpp 0. 36 bpp 0. 18 bpp

Desempenho Típico do JPEG Bits/Pixel Qualidade >=1. 5 Não distingível Relação de compressão 6: 1 1 Excelente 8: 1 0. 75 Muito bom 10: 1 0. 50 Bom 16: 1 0. 25 Pobre 32: 1

Deficiências do JPEG § Fraco desempenho a baixa taxa de bits (<0. 25 bpp) § Não eficiente na compressão imagens contínuas ou de dois níveis § Falta de protecção dos direitos de autor das imagens § Falta de robustez a erros de bits

Norma JPEG-2000

Funcionalidades do JPEG-2000 § Compressão com perdas a sem perdas numa única cadeia de código §Codificação dinâmica/estática de regiões de interesse com alta qualidade § Codificação resistente a erros § Escabilidade espacial e da qualidade § Descrição baseada no conteúdo

Esquema do Algoritmo JPEG 2000

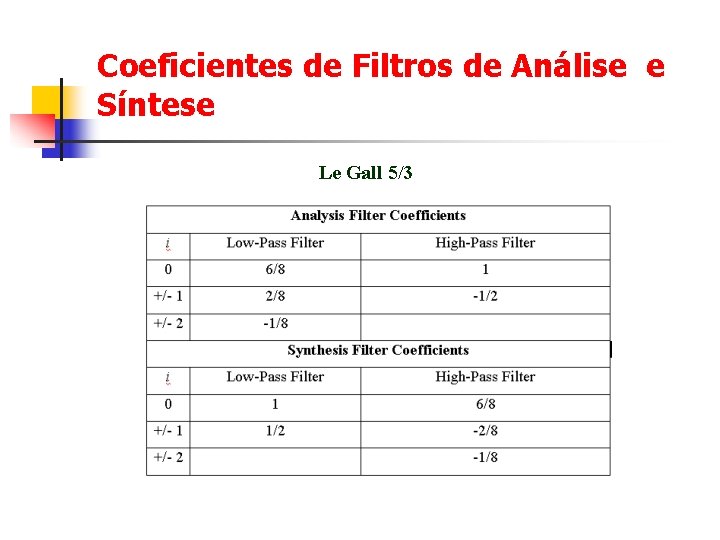

Coeficientes de Filtros de Análise e Síntese Le Gall 5/3
