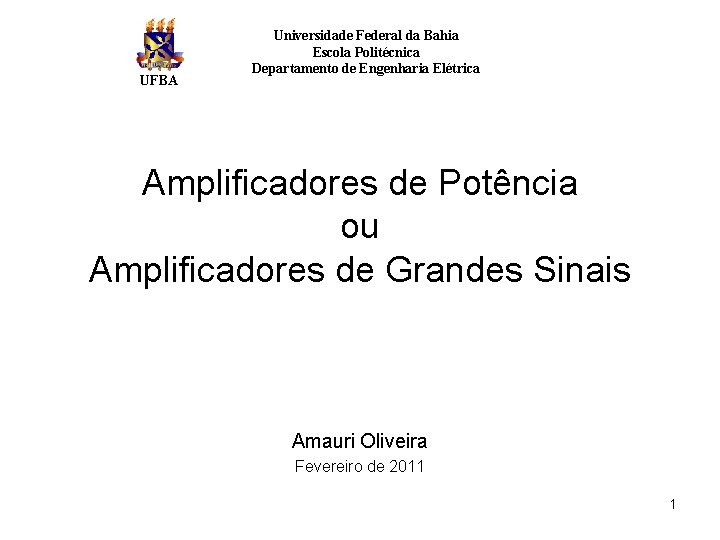

UFBA Universidade Federal da Bahia Escola Politécnica Departamento de Engenharia Elétrica Amplificadores de Potência ou Amplificadores de Grandes Sinais Amauri Oliveira Fevereiro de 2011 1
Características: • Estágio final de amplificação; • Amplificação de grandes sinais; • Transferência de potência para a carga; • Impedância de saída e ganho depende da carga. Fonte de alimentação Fonte de sinal Estágio Inicial Estágio Intermediário Estágio Final Carga “GND” Amplificador 2
Itens de Interesse - motivo: • Classes de operação de amplificadores – tem relação com amplificação de grandes sinais e rendimento nos circuitos; • Rendimento nos amplificadores e modelo térmico dos transistores – Tem relação com transferência de potência para a carga, perda de potência e aquecimento dos transistores; • Exemplos e projeto de amplificadores de potência – modelos de circuito considerando amplificação, polarização e aquecimento de dispositivos. 3

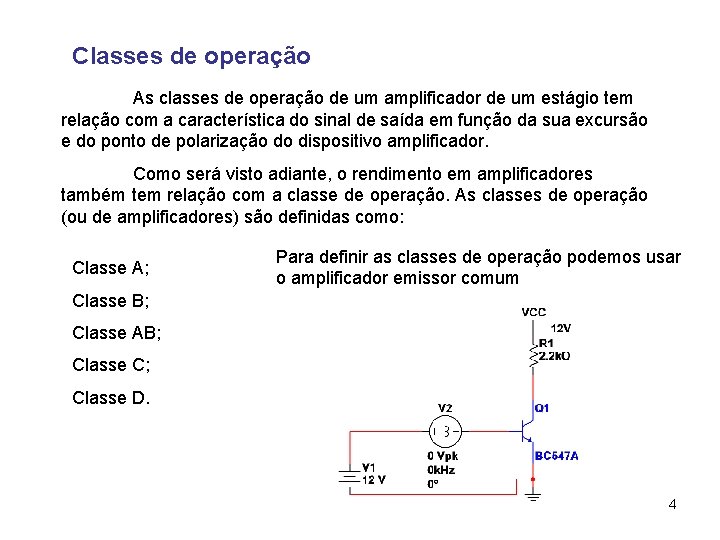

Classes de operação As classes de operação de um amplificador de um estágio tem relação com a característica do sinal de saída em função da sua excursão e do ponto de polarização do dispositivo amplificador. Como será visto adiante, o rendimento em amplificadores também tem relação com a classe de operação. As classes de operação (ou de amplificadores) são definidas como: Classe A; Para definir as classes de operação podemos usar o amplificador emissor comum Classe B; Classe AB; Classe C; Classe D. 4
Classes de operação e ponto de operação A AB C B Classe A : V 1=0, 640; Classe B: V 1 =0, 55; Classe AB: V 1=0, 6; Classe C: V 1=0, 5; Classe D !. 5
Classes de operação e excursão do sinal VCC 12 V R 1 2. 2 k. O V 2 V 1 0, 64 V 27 m. Vpk 1 k. Hz 0° Q 1 A BC 547 A Classe A : - V 1=0, 640, Ic=3 m. A; - Saída com excursão de 360° 6
Classes de operação e excursão do sinal VCC 12 V R 1 2. 2 k. O V 2 V 1 0, 55 V 102 m. Vpk 1 k. Hz 0° Q 1 BC 547 A B Classe B: -V 1 =0, 55 e Ic=0; -Saída com excursão de 180° 7
Classes de operação e excursão do sinal VCC 12 V R 1 2. 2 k. O V 2 V 1 0, 6 V 67 m. Vpk 1 k. Hz 0° Q 1 BC 547 A AB Classe AB: -V 1=0, 6 V, Ic=0, 92 m. A; -180°<excursão<360° 8
Classes de operação e excursão do sinal VCC 12 V R 1 2. 2 k. O V 2 V 1 0, 5 V 165 m. Vpk 1 k. Hz 0° Q 1 BC 547 A C Classe C: -V 1=0, 5 V, Ic=0; -Excursão do sinal < 180° -Aplicação em circuitos de comunicação ! 9
Rendimento nos amplificadores de potência Fonte de alimentação Pi Estágio Final Po Carga Perdas por aquecimento de componentes Pi – Potência média fornecida pela fonte; Po – Potência média de sinal na carga. Rendimento 10
Rendimento nos amplificadores de potência Amplificador Classe A com Alimentação Série VCC RL Q 1 vo Vo(p-p)MAX = VCC e Io(p-p)MAX = 2 IQ Como reduzir perdas e aumentar o rendimento ? 11
Rendimento nos amplificadores de potência Amplificador Classe A com Transformador Vo(p-p)MAX = 2 VCC e Io(p-p)MAX = 2 IQ Como reduzir perdas e aumentar o rendimento ? 12
Rendimento nos amplificadores de potência Amplificador “Push-Pull” com par complementar Para Q 1 e Q 2 polarizados em classe B 13
Rendimento nos amplificadores de potência Amplificador “Push-Pull” com par complementar Vop. MAX = VCC 14

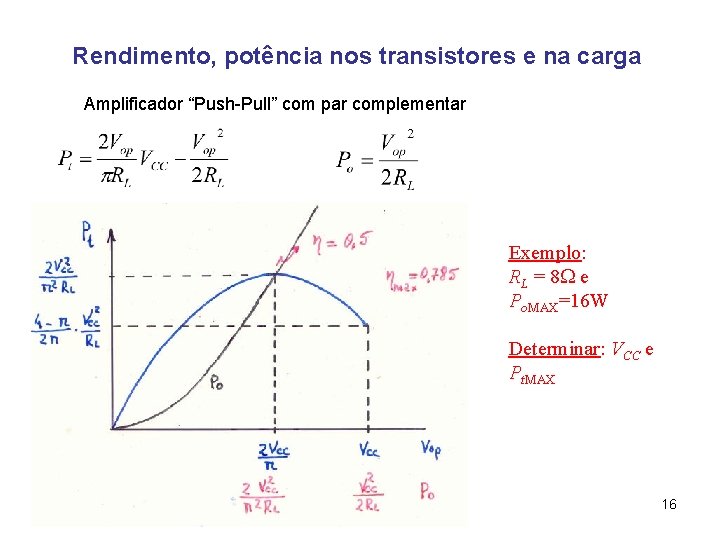

Rendimento, potência nos transistores e na carga Amplificador “Push-Pull” com par complementar Nesta Condição: 15
Rendimento, potência nos transistores e na carga Amplificador “Push-Pull” com par complementar Exemplo: RL = 8 W e Po. MAX=16 W Determinar: VCC e Pt. MAX 16
Modelo térmico dos transistores Os transistores do estágio de potência estão submetidos a níveis apreciáveis de potência elétrica que pode ser transformada em calor (aquecimento dos transistores). Para determinar este aquecimento é necessário conhecer o modelo térmico dos transistores (dados térmicos). Exemplo: BD 135 (BD 139 -16. pdf) Aplicar a exemplo anterior, e verificar se um BD 135 pode ser utilizado. 17
Modelo térmico dos transistores Representação da primeira lei da termodinâmica (conservação de energia) Energia recebida = energia dissipada + energia acumulada Exemplo: Potência (energia por unidade de tempo) em um resistor aquecido por efeito Joule. 18
Modelo térmico dos transistores Sistema elétrico análogo ao sistema térmico Sistemas análogos – sistemas com equações análogas Equação do sistema térmico análoga Grandezas Análogas: Sistema térmico Pe Gth TR Ta Cth Sistema elétrico I G v. C va C Representação do sistema térmico do resistor usando analogia com o sistema elétrico 19
Modelo térmico dos transistores Equações térmicas para um transistor Representação usando analogia com sistema elétrico ou Modelo Térmico 20 Simplificação na condição de regime !
Modelo térmico dos transistores Condição de regime térmico e utilização de dissipador A utilização de um dissipador acoplado ao transistor, melhora a condutância térmica entre o transistor e o ambiente (reduz Rth mb-a). Com isto, para mesmos valores de Tj e Ta o transistor pode ser usado com um Pe maior, e passar mais potência para a carga. Rth mb-a também pode ser diminuída utilizando uma ventoinha. 21

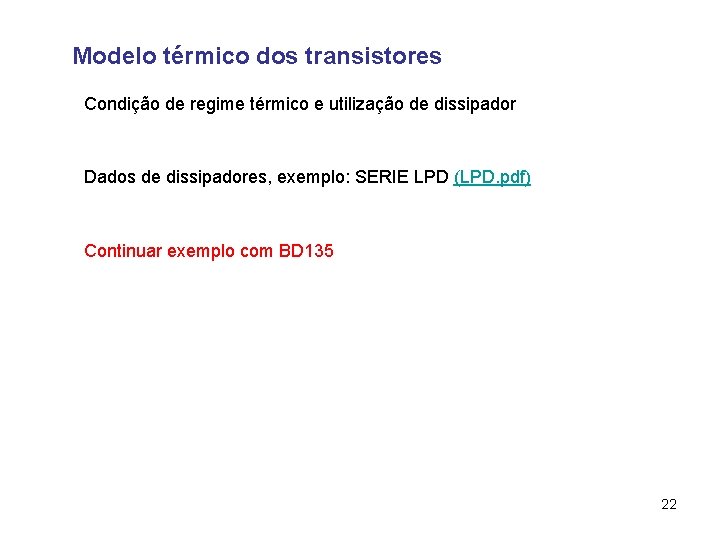

Modelo térmico dos transistores Condição de regime térmico e utilização de dissipador Dados de dissipadores, exemplo: SERIE LPD (LPD. pdf) Continuar exemplo com BD 135 22
Polarização de Circuitos Classe B e Classe AB Polarização com diodos Polarização com multiplicador VBE Porque usar fonte de corrente ? Porque usar circuito classe AB ? 23
Polarização de Circuitos Classe B e Classe AB Distorção de cruzamento (crossover) em amplificadores “push-pull” Origem – tensão VB 12 de polarização insuficiente Característica de Transferência 24
Polarização de Circuitos Classe B e Classe AB Distorção de cruzamento (crossover) em amplificadores “push-pull” Distorção de 3ª harmônica ! Exemplo: 25
Exemplo de estágio de potência e “driver” Exemplo “driver” 26
Exemplos de amplificadores de potência Amplificador de potência componentes discretos (AN-1490) Amplificador de potência em CI (TDA 1521 A_CNV_2) 27
