POMPALARDA HIZ KONTROL CHAZI UYGULAMALARI erik Pompa Uygulamalar

POMPALARDA HIZ KONTROL CİHAZI UYGULAMALARI

İçerik § § § Pompa Uygulamaları Pompa Uygulama Tipleri Pompalarda LCC (Life Cycle Cost) Pompalarda VSD Uygulamanın Faydaları Uygulama Örnekleri ABB Çözümleri

İçerik § § § Pompa Uygulamaları Pompa Uygulama Tipleri Pompalarda LCC (Life Cycle Cost) Pompalarda VSD Uygulamanın Faydaları Uygulama Örnekleri ABB Çözümleri

Pompa Uygulamaları § § § § § Enerji, Petrokimya ve Rafineri Tesislerinde Sıvıların Taşınması Endüstriyel Tesislerde Soğutma Suyu ve Sıvıların Taşınması Doğalgaz Basınç İstasyonları Otel, İş Merkezleri, Site, Tatil Köyleri v. b. Gıda ve Ambalaj Tesisleri Hava Alanları Spor Kompleksleri Jeotermal Pompa İstasyonları Şehir İçme Suyu İsale Hattı Pompa İstasyonları Atık Su & Arıtma Tesisleri

İçerik § § § Pompa Uygulamaları Pompa Uygulama Tipleri Pompalarda LCC (Life Cycle Cost) Pompalarda VSD Uygulamanın Faydaları Uygulama Örnekleri ABB Çözümleri

Pompa Uygulama Tipleri § Hidrofor Setleri § Sirkülasyon Pompa Grupları § Kaskad Yatay ( Split) Pompa Grupları § Kaskad Dalgıç Pompa Grupları

İçerik § § § Pompa Uygulamaları Pompa Uygulama Tipleri Pompalarda LCC (Life Cycle Cost) Pompalarda VSD Uygulamanın Faydaları Uygulama Örnekleri ABB Çözümleri

Pompalarda Life Cycle Cost § LCC = Cic + Cin + Ce + Co + Cm + Cs + Cenv + Cd § § § § § LCC = Ömür Boyu Maliyet Cic = İlk Yatırım Maliyeti Cin = Kurulum ve Devreye Alma Maliyeti Ce = Enerji Maliyeti Co = İşletme Maliyeti Cm = Bakım Onarım Maliyeti Cs = Arıza ve Üretim Kaybı Maliyeti Cenv = Çevresel Maliyet Cd = Kapatma ve Elden Çıkarma Maliyeti

Pompalarda LCC Dağılım Grafiği

İçerik § § § Pompa Uygulamaları Pompa Uygulama Tipleri Pompalarda LCC (Life Cycle Cost) Pompalarda VSD Uygulamanın Faydaları Uygulama Örnekleri ABB Çözümleri

Pompalarda VSD Uygulamalanın Faydaları § § § § Pompa Kontrol Yöntemleri Enerji Tasarrufu Mekanik faydaları Elektriksel faydaları Redundancy Esnek Haberleşme seçenekleri Proses sonuçlarına faydaları LCC Bileşenlerinde İyileşmeler

Pompalarda VSD Uygulamalanın Faydaları § § § § Pompa Kontrol Yöntemleri Enerji Tasarrufu Mekanik faydaları Elektriksel faydaları Redundancy Esnek Haberleşme seçenekleri Proses sonuçlarına faydaları LCC Bileşenlerinde İyileşmeler

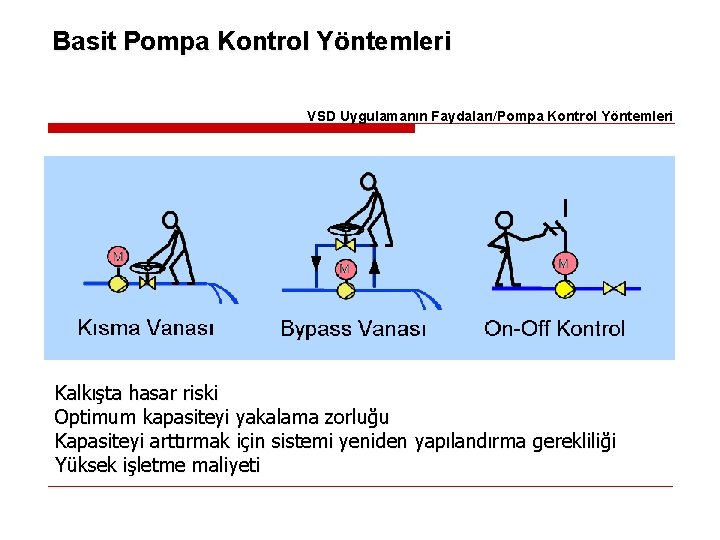

Basit Pompa Kontrol Yöntemleri VSD Uygulamanın Faydaları/Pompa Kontrol Yöntemleri Kalkışta hasar riski Optimum kapasiteyi yakalama zorluğu Kapasiteyi arttırmak için sistemi yeniden yapılandırma gerekliliği Yüksek işletme maliyeti

Hız Kontrol İle Pompa Kontrolü VSD Uygulamanın Faydaları/Pompa Kontrol Yöntemleri

Enerji Tüketimleri Karşılaştırması VSD Uygulamanın Faydaları/Pompa Kontrol Yöntemleri

Pompalarda VSD Uygulamalanın Faydaları § § § § Pompa Kontrol Yöntemleri Enerji Tasarrufu Mekanik faydaları Elektriksel faydaları Redundancy Esnek Haberleşme seçenekleri Proses sonuçlarına faydaları LCC Bileşenlerinde İyileşmeler

Enerji Tasarrufu VSD Uygulamanın Faydaları § § § Genellikle pompa sistemlerinin parametrelerini net olarak belirlemek güç olduğundan maksimum ihtiyacın üzerinde bir pay bırakılarak boyutlandırılırlar. Sistemin fazla boyutlandırılmasından kaynaklanan gereksiz enerji tüketimi bazı basit kontrol yöntemlerinde sabit motor devrinde debi ile oynayarak giderilmeye çalışılır. Diğer kontrol yöntemleri sistem eğrisi üzerinden kontrol sağlarken, VSD uygulamalarında pompa eğrisi değiştirilerek enerji tasarrufu sağlandığından daha verimli sonuçlar elde edilir.

Temel Bağıntılar (Affinity Laws) VSD Uygulamanın Faydaları/Enerji Tasarrufu § DEBİ / HIZ İLİŞKİSİ § BASINÇ / HIZ İŞİLKİSİ § GÜÇ / HIZ İLİŞKİSİ

Sayısal Örnek VSD Uygulamanın Faydaları/Enerji Tasarrufu § Fazladan boyutlandırılmış bir sistemde hız %20 düşürülür ise güç tüketimimiz nasıl etkilenir? P 1= 132 KW N 1= 1500 rpm P 2= ? KW N 2= 1200 rpm P 2= 132 / (1500/1200)^3 P 2 = 67, 58 KW Enerji de %51 düşüş.

Pompalarda VSD Uygulamalanın Faydaları § § § § Pompa Kontrol Yöntemleri Enerji Tasarrufu Mekanik faydaları Elektriksel faydaları Redundancy Esnek Haberleşme seçenekleri Proses sonuçlarına faydaları LCC Bileşenlerinde İyileşmeler

Mekanik Faydaları VSD Uygulamanın Faydaları § § § Mekanik Darbeleri azaltır. (Hammering Effect) Debideki ani değişimleri ani basınç sıçramaları takip eder. Bu ani basınç sıçramaları mekanik aksamlarda sızıntılara sebep olabilecek darbeler yaratır. VSD pompa uygulamalarında hızdaki iniş ve çıkışlar için ayarlanacak güvenli rampa aralıklarıyla bu darbelerin önüne geçilebilir. Boşluk oluşumu riskini azaltılır. (Cavitation) Statik basıncın, akışkanın buharlaşma basıncının altına düştüğü anlarda akışkanda oluşan kabarcıklar pompanın iç çeperlerine çok güçlü bir kuvvetle çarparlar ve mekanik yıpranmalara sebep olurlar. VSD pompa uygulamalarında pompanın önündeki basınç bilgisi de okunabilir böylece kavitasyon riski gözlenerek tedbirler alınabilir. Bu özellikler gözönüne alındığında sistemin mekanik bakım süresi ve maliyetlerini düşürür.

Pompalarda VSD Uygulamalanın Faydaları § § § § Pompa Kontrol Yöntemleri Enerji Tasarrufu Mekanik faydaları Elektriksel faydaları Redundancy Esnek Haberleşme seçenekleri Proses sonuçlarına faydaları LCC Bileşenlerinde İyileşmeler

Elektriksel Faydaları VSD Uygulamanın Faydaları § § VSD uygulamalarda motorlar her zaman yumuşak kalkış ve duruş yaptıkları için direkt yolverme, yıldız üçgen veya soft starter uygulamalarındaki gibi şalt ekipmanlarını yıpratan ani akım sıçramaları oluşmaz. Low Harmonics serisi sürücüler seçilerek şebekeye zararlı harmonikler azaltılabilir.

Pompalarda VSD Uygulamalanın Faydaları § § § § Pompa Kontrol Yöntemleri Enerji Tasarrufu Mekanik faydaları Elektriksel faydaları Redundancy Esnek Haberleşme seçenekleri Proses sonuçlarına faydaları LCC Bileşenlerinde İyileşmeler

Redundancy VSD Uygulamanın Faydaları § § Redundancy: Sisteme ait elemanlardan birisi herhangi bir sebeple devredışı kaldığında sistemin kesintiye uğramadan devam edebilme yeteneğidir. Pompa sistemleri paralel pompalarla boyutlandırıldıklarında VSDleri kendi aralarında haberleştirerek %100 redundant sistemler kurulabilir. Servis ve bakım dönemlerinde sistemi kesintiye uğratmadan istenilen pompa sorunsuzca devreden çıkarılıp tekrar devreye alınabilir. Bazı pompa sistemleri hizmet verilen yerleşim birimlerinden uzakta oldukları için arıza durumunda anında müdahale edilemeyebilir. Bu gibi durumlarda arıza giderilene kadar sistem sınırlı kapasiteyle kesintiye uğramadan çalışmasını sürdürebilir.

Pompalarda VSD Uygulamalanın Faydaları § § § § Pompa Kontrol Yöntemleri Enerji Tasarrufu Mekanik faydaları Elektriksel faydaları Redundancy Esnek Haberleşme seçenekleri Proses sonuçlarına faydaları LCC Bileşenlerinde İyileşmeler

Esnek Haberleşme Seçenekleri VSD Uygulamanın Faydaları § Star veya ring networklerle kendi aralarında haberleştirilerek daha güvenilir , esnek ve akıllı uygulamalara izin verirler. § Sahadaki fieldbus sistemlerle haberleştirilerek mevcut yapıya entegre edilebilirler. § RF veya internetle uzak sistemlerle haberleştirilerek uzaktan gözlemleme ve kontrol seçenekleri sunarlar.

Pompalarda VSD Uygulamalanın Faydaları § § § § Pompa Kontrol Yöntemleri Enerji Tasarrufu Mekanik faydaları Elektriksel faydaları Redundancy Esnek Haberleşme seçenekleri Proses sonuçlarına faydaları LCC Bileşenlerinde İyileşmeler

Proses Sonuçlarına Faydaları VSD Uygulamanın Faydaları § Basınç Kontrolü § Debi Kontrolü § Seviye Kontrolü Yukarda belirtilen 3 genel uygulama tipinde de vanalar deadband değerleri yüzünden VSD lere nazaran geç tepki verirler. VSDlerle RMIO kartları üzerinde bulunan analog girişler kullanılarak daha stabil ve hızlı uygulamalar gerçekleştirilir.

Basınç Kontrolü VSD Uygulamanın Faydaları/ Proses Sonuçlarına Faydaları § § Akışkan belli bir kaynak noktasından daha yüksekteki bir depolama noktasına veya doğrudan tüketim noktalarına dağıtılmaya çalışılır. Tüketim ihtiyacına bağlı olarak sistemin basınç ihtiyacında anlık değişimler gözlenebilir. Sistemden alınan basınç bilgisi değişkeni pompa devri değiştirilerek kontrol edilir. Kullanım yerleri: § Merkezi ısıtma soğutma § Dağıtım Şebekesi § Sulama Alanları

Debi Kontrolü VSD Uygulamanın Faydaları/ Proses Sonuçlarına Faydaları § Akışkan kaynak noktasından hedef noktaya istenen debi ile transfer edilmeye çalışılır. § Pompanın emme şartları veya dağıtım şartlarındaki değişimlere göre (tıkanıklık, filtreleme vs. . ) debide anlık değişimler gözlenebilir. § Sistemden alınan debi bilgisi değişkeni pompa devri değiştirilerek kontrol edilir. § Kullanım yerleri: § Yıkama § Spray § Chiller. . .

Seviye Kontrolü VSD Uygulamanın Faydaları/ Proses Sonuçlarına Faydaları § Akışkanın depolama tanklarına girişçıkış miktarı tankı taşırmadan kontrol edilmeye çalışılır. § Proses ihtiyacına göre birim zamanda tanka giren ve tanktan çıkan akışkan miktarındaki değişimlere göre seviyede anlık değişimler gözlenebilir. § Sistemden okunan seviye bilgisi değişkeni pompa devri değiştirilerek kontrol edilir. § Kullanım yerleri: § Temiz veya atık su depolama tankları vs. . .

Pompalarda VSD Uygulamalanın Faydaları § § § § Pompa Kontrol Yöntemleri Enerji Tasarrufu Mekanik faydaları Elektriksel faydaları Redundancy Esnek Haberleşme seçenekleri Proses sonuçlarına faydaları LCC Bileşenlerinde İyileşmeler

LCC Bileşenlerinde İyileşmeler VSD Uygulamanın Faydaları § LCC = Cic + Cin + Ce + Co + Cm + Cs + Cenv + Cd § LCC = Ömür Boyu Maliyet § § Cic Cin = İlk Yatırım Maliyeti = Kurulum ve Devreye Alma Maliyeti § § Ce Co Cm Cs = Enerji Maliyeti = İşletme Maliyeti = Bakım Onarım Maliyeti = Arıza ve Üretim Kaybı Maliyeti § § Cenv = Çevresel Maliyet Cd = Kapatma ve Elden Çıkarma Maliyeti

İçerik § § § Pompa Uygulamaları Pompa Uygulama Tipleri Pompalarda LCC (Life Cycle Cost) Pompalarda VSD Uygulamanın Faydaları Uygulama Örnekleri ABB Çözümleri

ABB Çözümleri § Düşük Voltaj AC Sürücüler (0, 55 k. W– 2. 800 k. W) Komponenet Sürücüler (ACS 150) Genel makine sürücüleri (ACS 350) Standart sürücüler (ACS 550) Endüstriyel sürücüler (ACS 800) § § § Yazılım araçları Uygulamaya Özel Makrolar Servis Tecrübe Yüksek Güçlerde Stok

ACS 800 Endüstriyel Hız Kontrol Cihazı ABB Çözümleri Direct Torque Control DTC Speed Control § § Torque Control ~ AC Motor Momenti ve motorun manyetik akısı kontrol edilir. Açık çevrimde moment kontrolü için takometre ya da enkoder gibi donanımlara ihtiyaç duymaz. Standart vektör kontrolün 10 katı hızlı çalışma , 8 katı doğrusallık sağlar. Düşük devirlerde bile moment kontrolü sağlar.

Doğrudan Tork Kontrolü ABB Çözümleri § § § Tork tepki zamanı DTC < 5 msec. Flux vektör 10 to 20 msec. Açık döngü PWM > 100 msec. Hassas hız & tork kontrolü bir arada Kalkışta full tork Gereksiz motor hatalarını engeller Gereksiz anlık duruşları engeller. Daha hızlı kontrol ve motor koruma Her durumda hassas motor kontrolü 1, 00 Yeni Akım Seviyesi Akım 0, 50 Time 0, 00 Tork DTC PWM Yeni Tork seviyesi

DTC Kontrolün Uygulamadaki Yararları ABB Çözümleri § Hızlı Moment Tepkisi: Anlık yüklenmeler sırasında oluşan moment düşülerine hızlı tepki vererek düzeltir. DC sürücülerdeki 10 -20 ms, açık çevrimli akı vektör kontrollü sürücülerdeki 100 ms’lik tepki süresini 40 Hz altında bile 1 -2 ms’e düşürür. Bu sayede hava basıncında dalgalanmayı önlenir, daha kaliteli hava basıncı sağlanır. § Düşük Frekansta Moment Kontrolü: Tankta belirli bir basınç oluştuktan sonra basınç kontrolü için özellikle düşük devirlerde yeterli momentin verilebilmesi gerekir. DTC kontrol sayesinde her devirde uygun momenti sağlamak mümkündür. § Dinamik hız keskinliği: Anlık yük değişimlerinde oluşan hız düşüşlerine hızlı tepki vererek stabil çalışma sağlar. Diğer açık döngü kontrollerinde dinamik hız keskinliği % 3 saniye iken DTC açık çevrim dinamik hız keskinliği %0. 3 -0. 4 saniye arasındadır. Enkoder kullanılması halinde tepki hızı %0. 1 saniyeye ulaşır.

ACS 800 – Kullanıcı Arayüzü ABB Çözümleri § § § Akıllı panel özellikleri rahat anlaşılır parametreler Kullanımı Kolay 4 Satır Ekran ve Tuş Takımı 34 Farklı Gerçek Değerden Seçilen 3 değişkeni , kendi gerçek biriminde gözlemleme imkanı § Ekran ile desteklenen özellikler § § § § § Devreye Alma Asistanı Uyarlanabilir Programlama Hata indikatörleri ve hata belleği Local / Remote kontrol Bir panelle 31 adete kadar merkezi kontrol 12 dil desteği Parametre Kopyalama Panoya montaj veya taşınabilir kullanım Pompa Basınç Set Değerini Ekranda Görebilme

ACS 800 – Kontrol I/O ABB Çözümleri § Standart I/O & opsiyonel I/O § § § Güncelleme Hızı § § § 7 dijital input, 13’e arttırılabilir 3 röle output, 7’ye arttırılabilir 3 analog input, 5’e arttırılabilir 2 analog output, 4’e arttırılabilir Dijital input 6 ms Analog input 6 ms Opsiyonel modüller § § 2 slot I/O modülü veya fieldbus 1 slot DDCS modülü

ACS 800 – Kontrol I/O ABB Çözümleri § Dijital I/O ek modül (RDIO) § § Analog I/O ek modül (RAIO) § § 3 dijital input - 2 grup halinde 2 röle output Input ve modül durumları için 4 led 2 izole analog input (12 bit unipolar / 11 bit bipolar) 2 izole analog output (12 bit) Modül durumu için 1 led DDCS fiber optik adaptör (RDCO) § Nxxx I/O klasik adaptör modülleri ile uyumlu

ACS 800 – Fieldbus ABB Çözümleri § Fieldbus adaptörleri § § § § § Tekli slotlar halinde Hata LEDli Modbus Profibus DP Device-Net Control. Net Mod. Bus/TCP Ethernet/IP Interbus - S Can-Open

ACS 800 Uygulamaya Özel Makro Seçenekleri ABB Çözümleri § § § § Santrifüj Kontrolü Dekanter Kontrolü Pompa & Fan Kontrolü Spinning Kontrolü Traverse Kontrolü Extruder Kontrolü Vinç Kontrolü

ACS 800 Uygulamaya Özel Makro Seçenekleri ABB Çözümleri § § § § Santrifüj Kontrolü Dekanter Kontrolü Pompa & Fan Kontrolü Spinning Kontrolü Traverse Kontrolü Extruder Kontrolü Vinç Kontrolü

ACS 800 IPC (Inteligent Pump Control ) Makrosu ABB Çözümleri § § § Enerji verimliliğine dönük genel pompa uygulamalarına özel fonksiyonlar. § Çoklu Pompa Kontrolü (Multi-Pump Control) § Geleneksel Pompa Kontrolü § Multi Pump- Auto Algoritması § Multi Pump- Sync Algoritması § Multi Pump-Referans Sync. Algoritması § Akıllı Seviye Kontrolü (Level Control) § Akıllı Uyku Modu (Sleep Boost) § Pompa önceliği (Pump Priority) Prosesteki flowmetre ve kontrolcü gibi donanımların yerine geçen fonksiyonlar. § Debi Hesaplama (Flow Calculation) § Uyarlanabilir Programlama (Adaptive Programming) Atık Su Tesisleri için geliştirilen özellikler. § Sıkışma Önleme (Anti-Jam) § Tank Çeperlerinde tortu oluşumunu engelleme (Prevention of Tank Wall Sedimantation) § Tank tabanı ve boru hattındaki tıkanıklıları engelleme (Flush Effect)

Çoklu Pompa Kontrolü ABB Çözümleri/IPC Makrosu 0 § § Artan Debi Talebi pa om 4. p pa om 3. p pa om 2. p 40 1. p 50 omp a Frekans Q(ref) Q Aynı pompa istasyonundaki birden fazla pompa kullanılmışsa. Bu pompaların en verimli biçimde bir arada çalışmasını düzenler. 4 farklı kontrol algoritması mümkündür. § § Geleneksel Pompa Kontrolü Multi Pump Auto Multi Pump Sync Multi Pump Ref Sync

Geleneksel Pompa Kontrolü ABB Çözümleri/IPC Makrosu §Birden fazla motor için tek bir sürücü kullanılılır §Motorların biri değişken hızlı, kalanlar ise RMIO ve harici kontaktörler ile direk yol verilerek kontrol edilir. §(+) Alışılmış kontrol tekniğidir. PT §(-) PID kontrol sadece bir motora uygulanabilir. §(-) Ani duruş ve kalkışlarda mekanik ve elektriksel yıpranmalara sebep olur. §(-) Bütün pompalar aynı güçte olmak zorundadır. §(-) Harici anahtarlama elemanlarına ihtiyaç vardır. §(-) Redundant çalışamaz P 1 M P 2 M M P 3

Multi Pump – Auto Algoritması ABB Çözümleri/IPC Makrosu § Her motor için bir tane VSD kullanılır. § Başlangıç olarak pompalardan bir tanesi master olarak seçilir ve değişken hızda kontrol edilir. § Diğer pompalar follower olarak belirlenen sabit bir hızda veya bekleme modundadır. § Master sürücü 100% hıza geldiğinde master sürücülüğü sonrakine devredip belirlenen sabit hızla follower olarak çalışmaya devam eder. § Enerji tasarruflu, devreye alma ve bakımı kolay bir sistemdir. rpm PI min freq (par 20. 07) pump 1 2 pump 3

Multi Pump– Sync Algoritması ABB Çözümleri/IPC Makrosu § Her motor için bir tane VSD kullanılır. § Bütün sürücüler Master sürücünün frekansını referans alarak değişken hızla çalışırlar. § Start/stop ve referans hız kontrolü Master sürücü üzerinden yapılır. § Kolay uygulanabilir § Minimum devir gereksinimi doğru belirlendiğinde verimli bir sistemdir. rpm pump 1, 2 and 3

Multi Pump – Ref Sync Algoritması ABB Çözümleri/IPC Makrosu § § Her pompa için bir tane VSD kullanılır. Bir tanesi Master seçilerek değişken hızda kontrol edilir. Diğerleri kontrol algoritmasına göre en verimli çalışma durumuna göre devreye girerek değişken hızda çalışırlar. En optimal çalışma için Pompa ve sistem eğrilerinin tanımlanmasını gerektirir. rpm pump 1 pump 2 pump 3

Akıllı Seviye Kontrolü ABB Çözümleri/IPC Makrosu § Seviye kontrol makrosu tankı doldurmak veya boşaltmak amacıyla 1 -8 pompalı sistemleri destekler. § Seviye sensör bilgisi analog input olarak girilir. § Her pompa için ayrı devreye girme ve devreden çıkma seviyeleri ve frekansları belirlenir. § Makro algoritması pompaların çalışma hızlarını en verimli şekilde düzenler.

Akıllı Uyku Modu (Sleep Boost) ABB Çözümleri/IPC Makrosu § Basınç veya seviye referans değişkeni belirlenen bir seviyeye geldiğinde sürücü uyku moduna geçer. § Sleep boost özelliği tekrar devreye girme zamanını uzatmak için uyku moduna geçmeden önce pompanın devrini ayarlayarak enerji tasarufu sağlar. § Bu özellik gereksiz duruş kalkışları önlediği için mekanik yıpranmayı azaltır.

Pompa Önceliği Tanımlama ABB Çözümleri/IPC Makrosu § Pump Priority fonksiyonu paralel pompaları önceden tanımlanmış profillerde çalıştırmayı düzenler. § Fazla boyutlandırılmış sistemler veya genel çalışma koşullarında eş yaşlandırma tekniği ile pompaların eşit düzeyde çalışmaları sağlanarak ömürleri uzatılır. § Farklı ihtiyaç profillerinde farklı büyüklükteki pompaların çalışması sağlanarek enerji verimliliği sağlanır. § Mekanik çalışma sürelerini düzenlediği için bakım periyotlarını uzatır.

Debi Hesaplama ABB Çözümleri/IPC Makrosu § § Debi hesaplama fonksiyonu dozajlama gibi hassas ölçüm gerektirmeyen uygulamalarda ACS 800 sürücüler flowmetre kullanmadan debiyi hesaplayabilir. Debi bilgisi, flowmetre yerine göreceli olarak daha ucuz olan iki adet basınç transmitterinden alınan giriş ve çıkış basınçları, parametre olarak girilen boru çapları ve sıvının yoğunluk bilgileri ile AC sürücü içinden hesaplanır.

Uyarlanabilir Programlama ABB Çözümleri/IPC Makrosu § Genellikle AC sürücü uygulamalarında sürücü parametreleri belirlenmiş değer aralıklarında set edilerek sürücüye entegre fonksiyonlar üzerinden proses kontrolü sağlanır. § Eğer entegre parametre ve fonksiyonlar uygulama için yetersizse, özel hesaplamalar veya kontrol algoritmaları gerektiğinde PLC ve mikroişlemcili kartlar gibi ek bir kontrolcü donanım gereksinimi doğar. § ACS 800’e entegre uyarlanabilir programlama özelliği normal parametre programlamasının ötesine geçerek sürücüye küçük bir PLC özelliği kazandırır. Sürücü üzerinde standart olarak gelen ve ek modüllerle arttırılabilen analog, dijital input outputların ek donanım olmadan işlenerek programlanabilmesini sağlar.

Flush Etkisi ABB Çözümleri/IPC Makrosu § Su arıtma uygulamalarında suda katı parçacıklarda bulunduğundan bu parçacıklar zamanla borularda ve pompa içinde birikerek tıkanmalara sebep olurlar. § Seviye kontrol algoritmasına göre farklı zamanlarda devreye giren pompaların rampaları mekanik yıpranma yaratmayacak şekilde ayarlanarak, debideki ani artışlarla tesisattaki tıkanıklıklar giderilir.

Tank Çeperlerindeki Sedimantasyon ABB Çözümleri/IPC Makrosu § Su arıtma tesislerinde karşılan bir problemde, tank iç çeperlerine yapışan atıkların tank boşken kuruyarak çeperlerde yarattığı deformasyondur. § Makro algoritmasında sıvı seviyesi rastgele olarak değiştirilerek tank çeperlerinde daha az atık ve kuruma ile bakım periyotları uzatılır.

Anti-Jam (Sıkışma Önleme) ABB Çözümleri/IPC Makrosu § § Sıkışma önleme özelliği sayesinde sürücü motorda sıkışma olduğunu hisseder. Pompanın sıkışmaya bağlı durmasını önlemek için moturun devrini ve yönünü değiştirerek sıkışmayı gidermeye çalışır. Anti-jam § Motor değişkenlerine bağlı olarak § Belirlenmiş periyotlarla § Dışarında verilen sinyallerle tetiklenebilir. Sıkışmaya bağlı duruşlar sebebiyle oluşan bakım periyotlarını uzatarak maliyetleri azaltır. < anti-jam döngüsü >

Pump. Save Programı ABB Çözümleri

Pump. Save Program Detayları ABB Çözümleri Drive System data Selection Pump data Energy and Ctrl method CO 2 savings Motor data Economic result Operating profile Economical values
