POMPA AIR DAN RADIATOR POMPA AIR Fungsi pompa

POMPA AIR DAN RADIATOR

POMPA AIR Fungsi pompa air • Untuk melancarkan peredaran air yang melalui motor dan radiator supaya pendingin merata dan efesien. Untuk itu biasanya digunakan pompa sentrifugal yang dipasang di bagian depan blok silinder. Gerak putar pompa diperoleh dari putaran poros engkol melalui tali kipas

POMPA AIR pompa air sentrifugal

POMPA AIR Prinsip kerja pompa air sentrifugal • Sewaktu impeler berputar, air pada pusat terisap dan terlempar ke arah luar oleh gaya sentrifugal pada keliling impeler. Air disalurkan ke saluran buang yang menuju kantong air pada sekeliling silinder pada blok silinder. Data-data pompa air • Hasil pemompaan 100 -300 l/menit • Tekanan pemompaan 5 kpa (0, 05 bar)

Bagian-bagian pompa air 1. Poros pompa air 2. Unit gelinding dengan perapat dan pengisian vet permanen 3. Impeler 4. Saluran masuk (dari bagian bawah radiator) 5. Saluran buang (ke blok motor) 6. Sil pompa air 7. Lubang pelepas 8. Flens puli penggerak

• Sil pompa air Untuk menahan air supaya tidak masuk ke dalam bantalan dan poros pompa air. Sil arang berfungsi mengurangi gesekan pada karet perapat. Pegas berfungsi untuk menekan sil arang terhadap impeler

• Fungsi lubang pelepas Untuk mengeluarkan air sewaktu cincin arang bocor agar air tidak masuk ke dalam bantalan dan pompa air yang bisa menyebabkan terjadi karat.

RADIATOR • Fungsi radiator Untuk mendinginkan air pendingin dengan jalan memindahkan panas ke udara luar. Radiator terdiri dari 2 buah tabung air yang terletak di bagian atas dan bawah, kedua tabung ini dihubungkan oleh kisi-kisi pendingin

1. 2. 3. 4. 5. 6. 7. 8. Tabung air atas Tabung air bawah Sambungan slang atas Sambungan slang bawah Kisi-kisi Sirip-sirip Tutup radiator Kran pembuang

Konstruksi radiator Konvensional • Tabung dan kisi-kisi dari kuningan/tembaga dihubungkan dengan penyolderan • Sirip-sirip terbuat dari tembaga • Berat Modern • Tabung terbuat dari plastik • unit kisi-kisi dari aluminium, dihubungkan dengan rangka cakar • Ringan • Reparasi memerlukan alat khusus

Rangkaian kisi Susunan biasa • Konstruksi sederhana • Pembersihan sirip-sirip mudah Susunan tergeser • Pendinginan lebih efisien • sirip-sirip cepat tersumbat kotoran

Arah aliran air Vertikal • Pendinginan relatif kurang efisien karena waktunya relatif singkat

Arah aliran air Horisontal • Pendinginan lebih efesien karena waktu air mengalir dalam kisi-kisi lebih lama

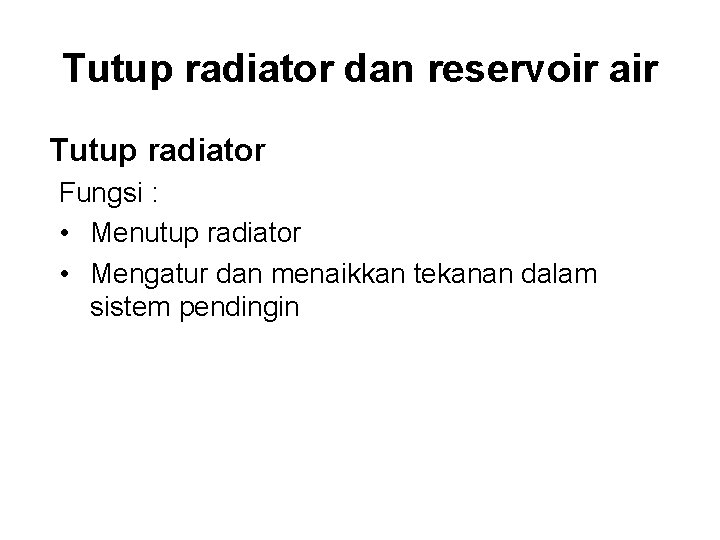

Tutup radiator dan reservoir air Tutup radiator Fungsi : • Menutup radiator • Mengatur dan menaikkan tekanan dalam sistem pendingin

Tutup radiator Alasan untuk menaikkan tekanan pada sistem pendinginan • Temperatur didih air tergantung pada tekanan • Tekanan semakin naik, temperatur didih semakin tinggi sistem pendingin lebih aman. • Contoh : Dengan kelebihan tekanan 100 Kpa (1 bar) temperatur didih naik sebesar 250 C

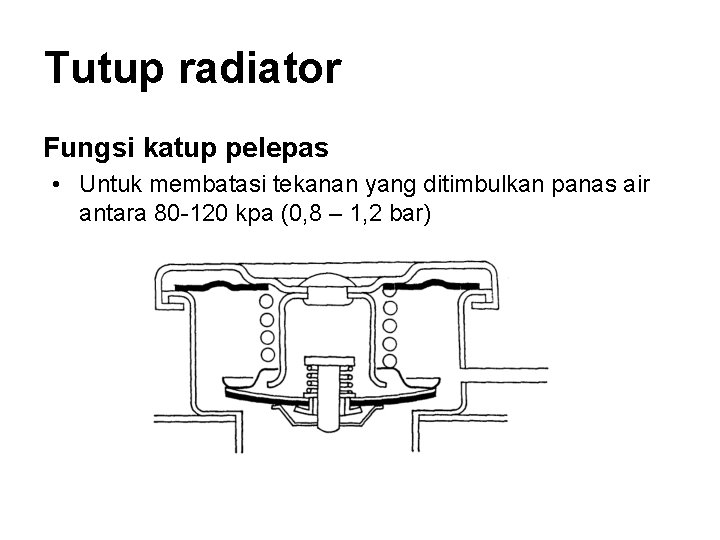

Tutup radiator Fungsi katup pelepas • Untuk membatasi tekanan yang ditimbulkan panas air antara 80 -120 kpa (0, 8 – 1, 2 bar)

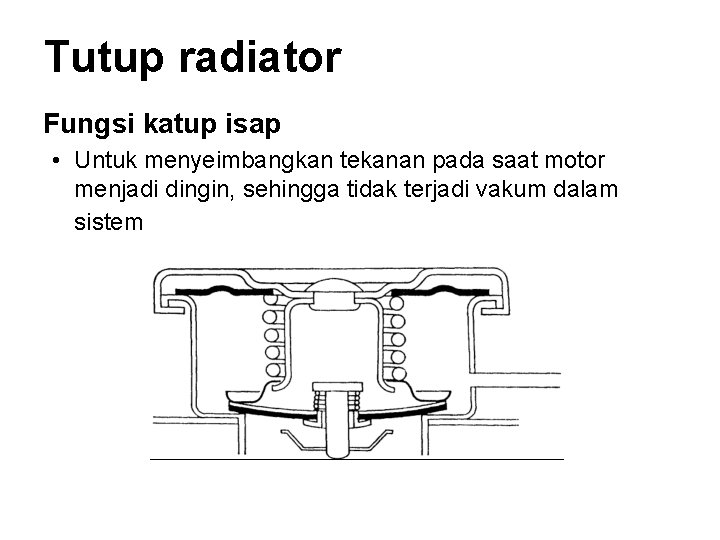

Tutup radiator Fungsi katup isap • Untuk menyeimbangkan tekanan pada saat motor menjadi dingin, sehingga tidak terjadi vakum dalam sistem

Pengatur tekanan pada tutup radiator Pada saat motor panas, katup pelepas/tekan membuka

Pengatur tekanan pada tutup radiator • Pada saat motor dingin, katup isap/vakum membuka

Pengatur tekanan pada tutup radiator Keuntungan • Tidak perlu sering menambah air pendingin • Kebocoran pada reservoir dan perlengkapannya tidak mempengaruhi temperatur air pendingin Kerugian Jika paking tutup pada ujung leher radiator tidak rapat, pengisapan air ke sistem pendinginan tidak dapat terjadi.

Pengatur tekanan pada tutup reservoir Pada saat motor menjadi panas

Pengatur tekanan pada tutup reservoir Pada saat motor menjadi dingin

Pengatur tekanan pada tutup reservoir Keuntungan • Tidak perlu sering menambah air pendingin • Radiator selalu penuh dengan air (letak reservoir sedikit lebih tinggi dari radiator) Kerugian Kebocoran pada reservoir mengakibatkan kelebihan temperatur dalam waktu yang singkat (air pendingin dapat keluar dari radiator).

LEMBAR PERCOBAAN/LATIHAN/EVALUASI 1. Apa fungsi dari pompa air? 2. Apa fungsi lubang pelepas pada pompa air? 3. Jelaskan fungsi dari tutup radiator! 4. Apa yang dimaksud dengan angka 0, 9 pada tutup radiator? 5. Jelaskan fungsi katup isap/vakum pada tutup radiator!
