INSTALASI POMPA SENTRIFUGAL single line installation SKEMA INSTALASI

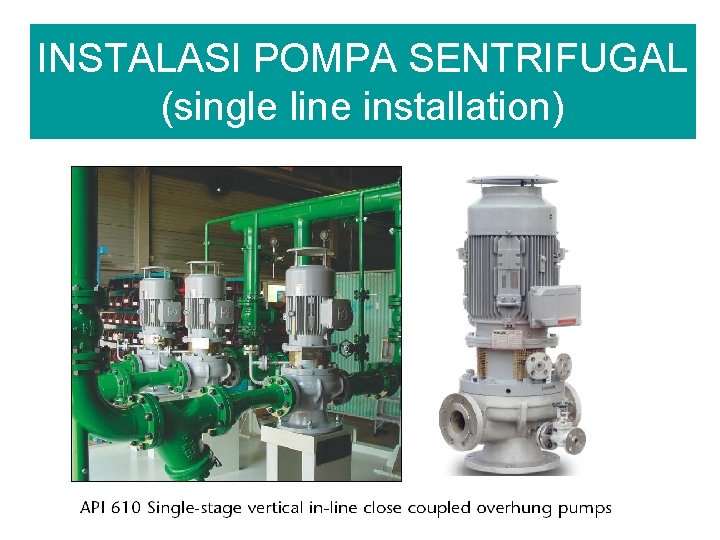

INSTALASI POMPA SENTRIFUGAL (single line installation)

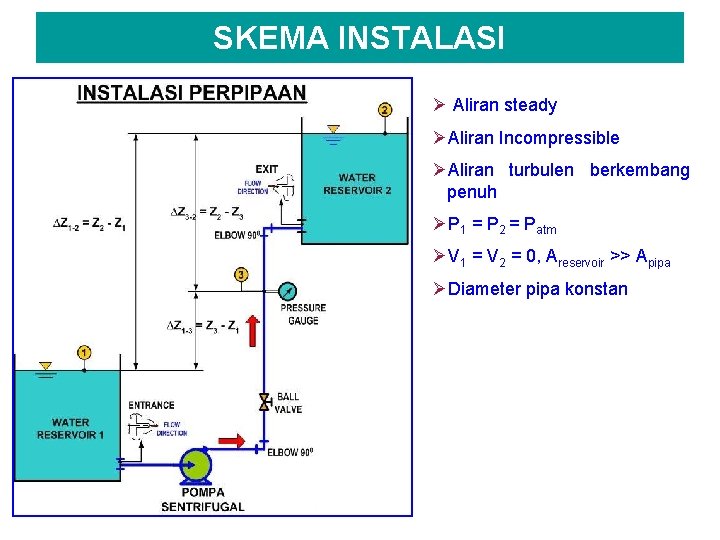

SKEMA INSTALASI Ø Aliran steady ØAliran Incompressible ØAliran turbulen berkembang penuh ØP 1 = P 2 = Patm ØV 1 = V 2 = 0, Areservoir >> Apipa ØDiameter pipa konstan

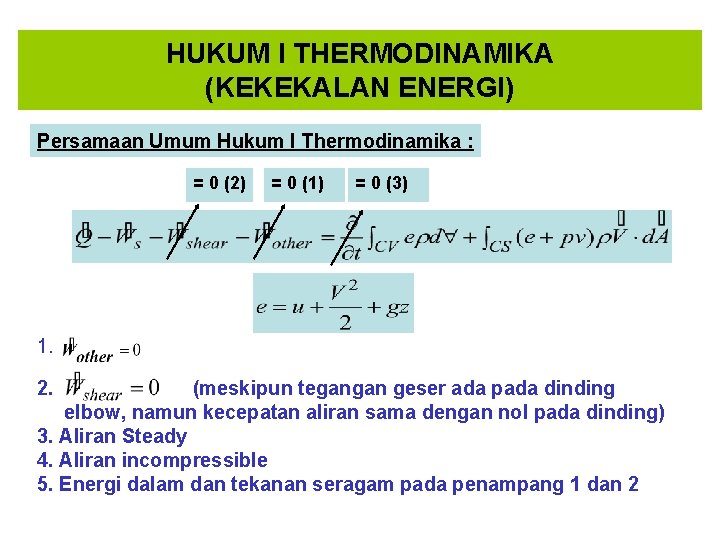

HUKUM I THERMODINAMIKA (KEKEKALAN ENERGI) Persamaan Umum Hukum I Thermodinamika : = 0 (2) = 0 (1) = 0 (3) 1. 2. (meskipun tegangan geser ada pada dinding elbow, namun kecepatan aliran sama dengan nol pada dinding) 3. Aliran Steady 4. Aliran incompressible 5. Energi dalam dan tekanan seragam pada penampang 1 dan 2

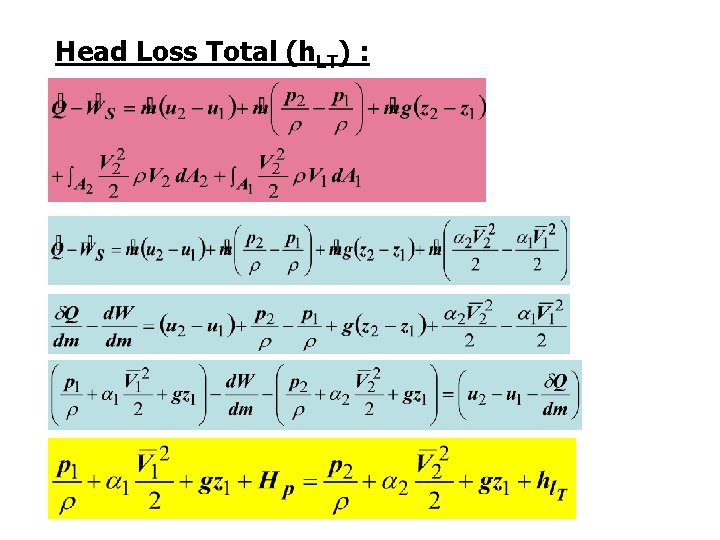

Head Loss Total (h. LT) :

Menentukan Head Pompa (Hp) : Asumsi berdasarkan skema instalasi di atas :

Menentukan Daya Pompa (P) : 1 HP = 746 Watt Dimana : r = densitas fluida (kg/m 3) g = 9, 8 m/s 2 Q = debit aliran fluida (m 3/s) Hp = Head Pompa (m) hpompa = Effisiensi Pompa

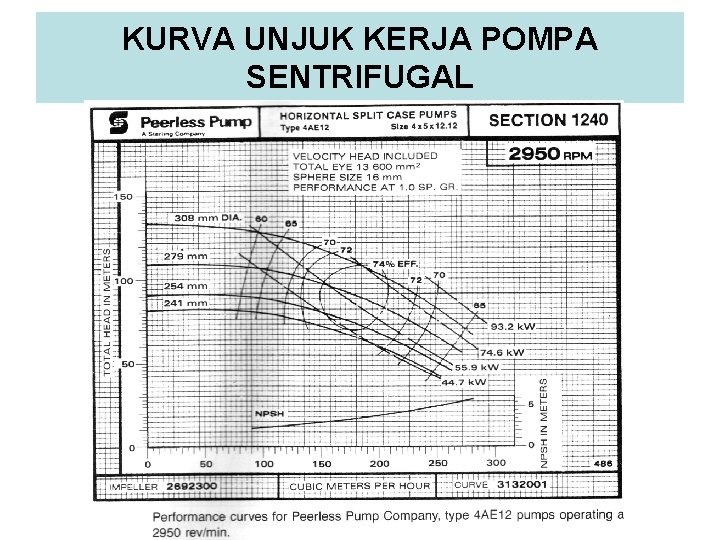

KURVA UNJUK KERJA POMPA SENTRIFUGAL

INSTALASI POMPA Static Lift: Pompa ditempatkan di atas tangki hisap Static Head: Pompa ditempatkan di bawah tangki hisap

INSTALASI POMPA Tidak ada head statis – Seluruhnya akibat gesekan (friction) Head statis positif

INSTALASI POMPA Head statis negatif Mayoritas Head Angkat – Head akibat gesekan dapat diabaikan

CONTOH KASUS

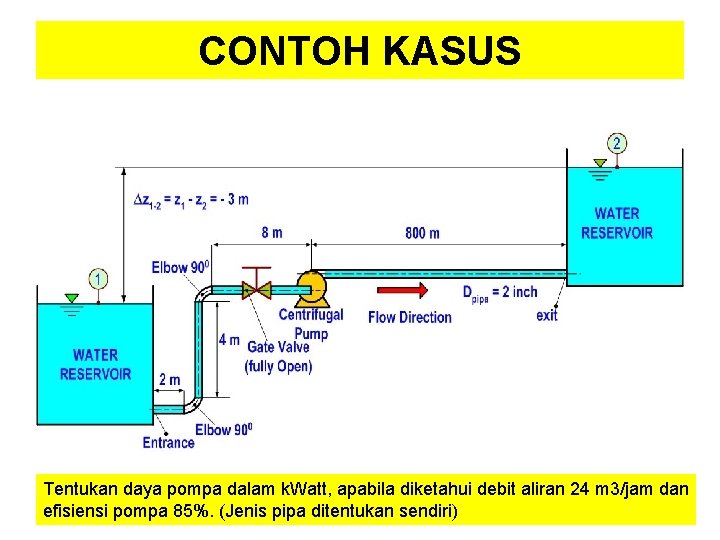

CONTOH KASUS Tentukan daya pompa dalam k. Watt, apabila diketahui debit aliran 24 m 3/jam dan efisiensi pompa 85%. (Jenis pipa ditentukan sendiri)
