Aparatura i Maszynoznawstwo Chemiczne 2 Pompy wirowe Lewandowski

Aparatura i Maszynoznawstwo Chemiczne 2 -Pompy wirowe Lewandowski Witold Wykłady współfinansowane ze środków Unii Europejskiej w ramach EFS, UDA-POKL 04. 01. 02. -00 -137/11 -00 „Absolwent Wydziału Chemicznego Politechniki Gdańskiej – inżynier z przyszłością”.

Konspekt wykładu Wprowadzenie Przypomnienie podziału pomp Podział pomp wirowych Charakterystyka pomp Schemat pompy wirowej Budowa agregatu pompowego Wirniki Aplikacje pomp wirowych Awarie pomp wirowych

Wprowadzenie Pompy te należą do grupy maszyn wirnikowych, które zwiększają kręt cieczy w wirniku, zaopatrzonym w łopatki i obracającym się ze stałą prędkością obrotową. Ciecz podlega działaniu sił odśrodkowej lub wyporu łopatek, albo obu tych sił łącznie. W ten sposób energia silnika jest przekazywana cieczy za pośrednictwem wirnika, powodując w niej wzrost energii ciśnienia i energii kinetycznej. Przyrost energii kinetycznej i ciśnienia jest zależny od konstrukcji wirnika i jego prędkości obrotowej. W odróżnieniu od pomp wyporowych przyrost wysokości podnoszenia w pompie wirowej jest zależny od wydajności.

Nurnikowe Tłokowe Labiryntowe Ślimakowe Śrubowe Krzywkowe Ząbate Łopatkowe Skrzydełkowe Wielotłoczkowe Przeponowe Grupy Odśrodkowe Helikoidalne Śmigłowe Odwracalne Czerpakowe O swobodnym przepływie Z pierścieniem wodnym Presyjne Bocznokanałowe Obiegowe Krążeniowe Krętne Rodziny Wyporowe Peryferyjne Inne Obrotowozwrotne Posuwistozwrotne Klasy Podział pomp Wirowe

Podział pomp wirowych Krętne Odśrodkowe Krążeniowe Peryferyjne Helikoidalne Bocznokanałowe Śmigłowe Z pierścieniem wodnym Odwracalne Czerpakowe O swobodnym przepływie

Charakterystyka pompy wirowej Punkt pracy Charakterystyka sieci. Charakterystyka pompy. H - wysokość ponoszenia (p - ciśnienie tłoczenia) maleje wraz ze wzrostem natężenia przepływu Qn. Pochylenie krzywej zależy od konstrukcji pompy.

Zasada działania pompy wirowej

Pompy odśrodkowe 1 – wirnik (zwykle o poziomej osi obrotu), 2 – spiralny korpus, 3 – osiowy króciec dopływu cieczy, 4 – promieniowy odpływu.

Typy pomp wirowych Jednostrumienio wa odśrodkowa Dwustrumienio wa odśrodkowa Odśrodkowa z wirnikiem kanałowym

Typy pomp wirowych Helikoidalna odśrodkowa Diagonalna promieniowa Śmigłowa promieniowa Samozasysająca z krążeniem cieczy

Typy pomp wirowych Pompa bocznikowa O swobodnym przepływie

Budowa pompy wirowej Pokrywa łożyska Kołnierz króćca tłocznego Króciec tłoczny Uszczelnienie Wał pompy Uszczelnienie łożysk Łożyska Wirnik Korpus komory łożyskowa Korpus System smarowania łożysk Rama pompy Zadławienie mechaniczne

Budowa wirnika pompy wirowej

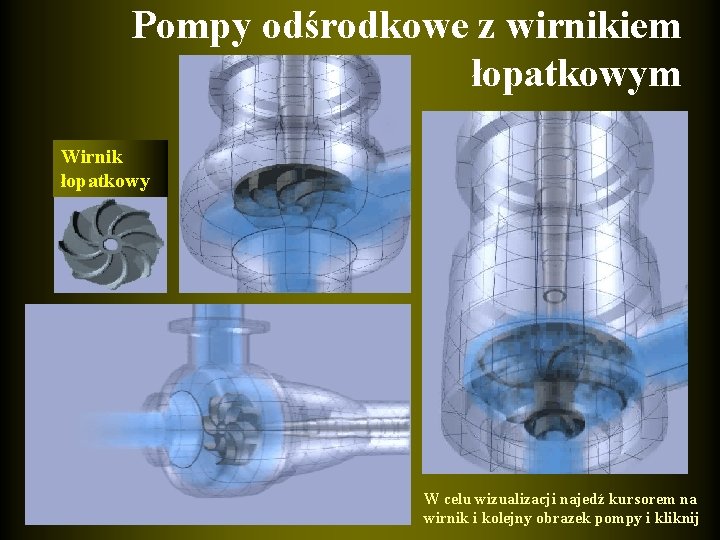

Pompy odśrodkowe z wirnikiem łopatkowym Wirnik łopatkowy W celu wizualizacji najedź kursorem na wirnik i kolejny obrazek pompy i kliknij

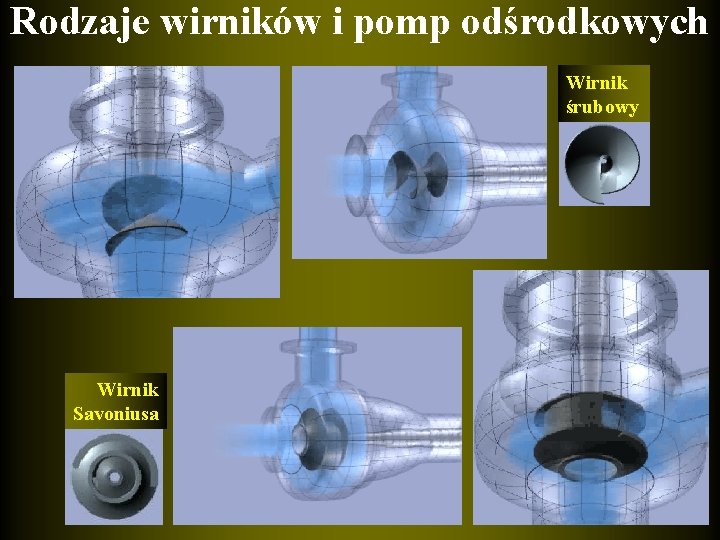

Rodzaje wirników i pomp odśrodkowych Wirnik śrubowy Wirnik Savoniusa

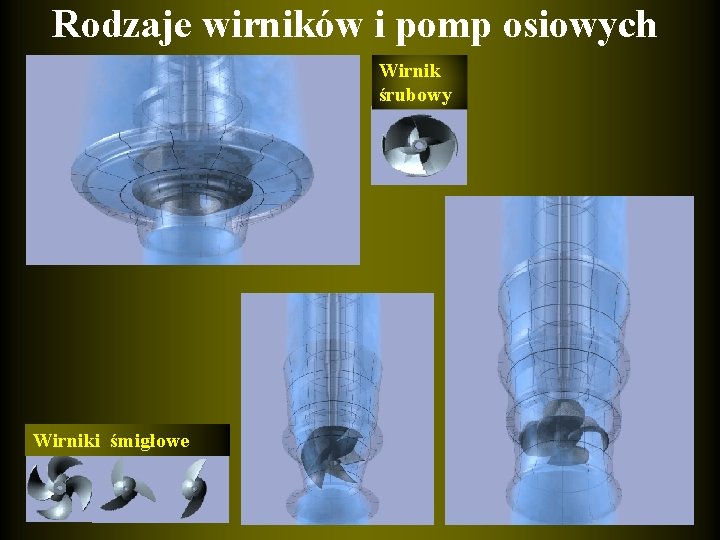

Rodzaje wirników i pomp osiowych Wirnik śrubowy Wirniki śmigłowe

Awarie pomp wirowych - Kawitacja Widoczne na zdjęciu ubytki wirnika są efektem zjawisk kawitacyjnych, którym poświecony jest osobny wykład z Alternatywnych Źródeł Energii - Kawitacja.

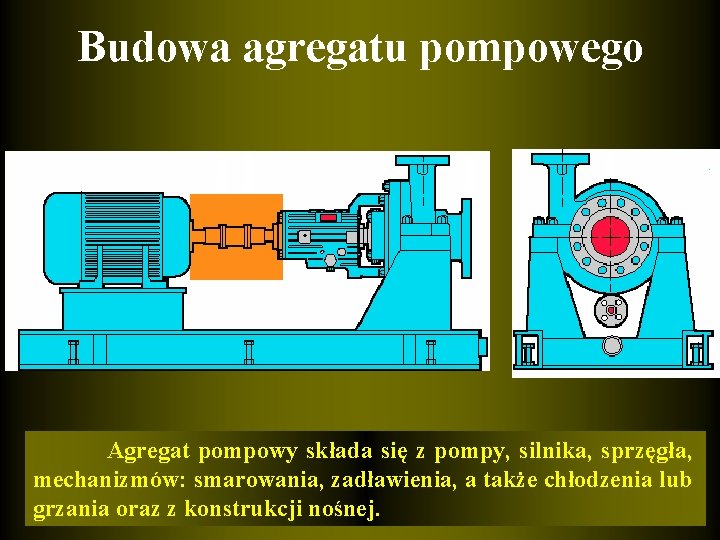

Budowa agregatu pompowego Agregat pompowy składa się z pompy, silnika, sprzęgła, mechanizmów: smarowania, zadławienia, a także chłodzenia lub grzania oraz z konstrukcji nośnej.

Pompa odśrodkowa jednostrumieniowa 2000 -P 82 A/B

Pompa odśrodkowa dwustrumieniowa 4900 P 3

Literatura 1. R. Krämer, O. R. Neumaier, Centrifugal pumps rotary positive-displacement pumps of hermetic design, Hermetic-Pumpen GMBH Gundelfingen, 1991. 2. LUTHMAR Pompy i Armatura Przemysłowa http: //www. pompymagnety czne. com. pl/ 3. Magnetic drive pumps, Magnatex® Pumps, Inc. http: //www. magna texpumps. com/me. php 4. Wizualizacja pomp zębatych eo_demos/ mechatronics/ http: //www. engr. colostate. edu/~dga/vid 5. Pompy procesowe Magnochem dla przemysłu, przemysłu chemicznego i petrochemicznego oraz pompy do cieczy ropopochodnych, – Program produkcji pomp koncernu KSB, http: //www. ksb. pl/katalog_p/pompy 3. html
