Pompaggio di Liquidi e di Gas Per Liqudi

Pompaggio di Liquidi e di Gas Per Liqudi: Pompe, Air lift Per Gas: Compressori, Soffianti (Blowers), Ventole (Fans) Si dividono in classi: Volumetriche (Positive Displacement) Cinetiche … Centrifughe Elettromagnetiche Terminologia Capacità= Q = m 3/hr, gl/min, ft 3/min Carico Statico in Mandata (Static Discharge Head): m, ft P H Carico=Hm=P+H

Carico Statico in Aspirazione: m, ft (Suction Head) H P Carico=Ha=P+H Carico Statico Totale=Ht=Hm-Ha P P Ht Carico Statico= proprietà del layout= non considera la Capacità Dinamici perdite di carico Carichi

P Ha=statico Hfa=per attrito Q Hda=P+Ha-Hfa > tensione di vapore del liquido Altrimenti si ha Cavitazione Ha=statico Hfa=per attrito P Hda=P+Ha-Hfa > tensione di vapore del liquido Negativo Questo non basta ad eliminare la cavitazione

Il funzionamento della pompa genera un carico interno in aspirazione N. P. S. H= Net Positive Suction Head Dipende dal Fluido, dalla Capacità e dal numero di giri della pompa Ciascuna pompa è corredata di NPSH alle varie condizioni di funzionamento per H 2 O. Si indicano regole per estrapolare questi dati ad altri fluidi

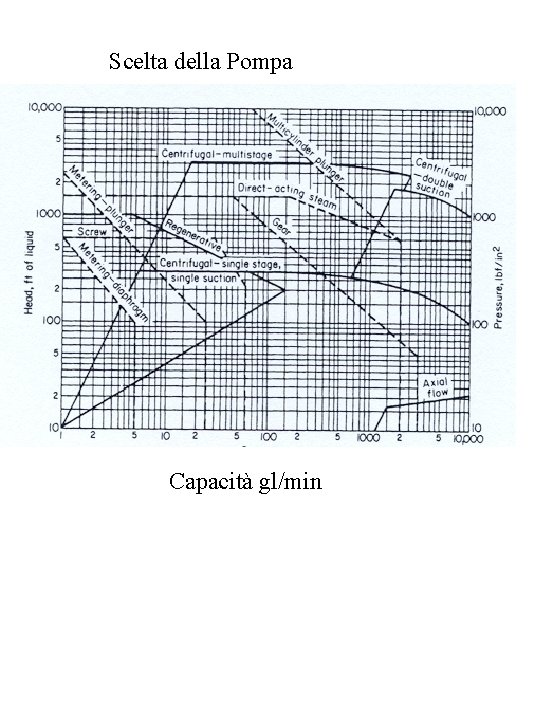

Scelta della Pompa Capacità gl/min

Pompa Centrifuga A A= Albero (Shaft) B= Girante (Impeller) C= Cassa, Chiocciola, (Casing) D= Aspirazione (Suction Pipe) E= Mandata, Diffusore (Discharge, Diffuser)

Centrifuga Orizzontale

Centrifuga Verticale

Caratteristica di un Pompa Break Horse Power Efficienza= Potenza fornita dal motore Potenza in uscita= Carico Dinamico*Capacità

H 1 H 2 = BHP 1 BHP 2 N 1 2 Regole Pratiche D= cost. N 2 = N 1 3 N 2 H 1 H 2 = Q 1 2 Q 2

Capacity gl/min

Pompa centrifuga a 6 stadi. (Volute Pump)

Pompa verticale (Sommersa) (1 -10 m)

Pompe di Riciclo, (Elbow, Curva) Albero Girante, Assiale Elica La Cassa è sostanzialmente una curva della tubazione Elevate capacità, bassi carichi dinamici

Pompe Volumetriche Alternative (Reciprocating) Pistone (Piston) Diaframma (Diaphragm) Continue Ingranaggi (Gear) A vite (Screw) Palette (? ) Centrifughe: Carico dinamico determinato dal numero di giri Volumetriche: Carico dinamico è idealmente illimitato: in pratica dipende dalla potenza disponibile e/o dalle limitazioni meccaniche dei materiali. Hanno efficienze superiori

Pistone a doppia azione Mandata Pistone Aspirazione

Schema di una pompa a Diaframma: gomma, plastica, metallo Motore, o propulsione pneumatica Cassa Albero Gli organi di tenuta ( premistoppa, albero) non sono a contatto con il liquido Elevata flessibilità nella capacità: (l/min, - m 3/hr) Pompe dosatrici

Pompa ad Ingranaggi (Gear Pump) Lobi Luci molto piccole Lubrificate dal liquido Pulsanti

Pompe a Vite, (Screw Pump) Vite, metallica, polimerica. . Liquidi Viscosi, Non chiari

Pompa a Palette Fisse Palette Flessibilità per Portate Dosatrici

Compressione di Gas Politropica: n=1 Isoterma n=2 Adiabatica =k=cp/cv Lavoro

Compressione Adiabatica, gas perfetto Had= Carico adiabatico= [Nm/Kg] Potenza=Kg/s*Had

K= 1. 39 -1. 4 per molti gas (aria) Had [Nm/Kg]= 1. 4* 8314/29*T 1[ (B)^0. 4/1. 4 – 1] 1. 4 -1. 0 =1000 =0. 28 Had [Nm/Kg]= 1000 *T 1 [ B^0. 28 – 1]

X= 1. 5 < B < 2. 5 Had [Nm/Kg]= 1000 *T 1 [ B^0. 28 – 1]= 1000*T 1*B/10= 100*B*T 1 T 2/T 1=X+1 T 2 -T 1=T 1*X

FANS / BLOWERS (Ventole, Soffianti) Radiale Alte Portate, Basse Prevalenze

Radiale Assiale

Compressore Assiale

A LOBI

A Palette Mobili

Ad Anello Liquido

Eiettore
