Digital Integrated Circuits A Design Perspective Jan M. Rabaey Anantha Chandrakasan Borivoje Nikolic Arithmetic

Digital Integrated Circuits A Design Perspective Jan M. Rabaey Anantha Chandrakasan Borivoje Nikolic Arithmetic Circuits © EE 141 Digital Integrated Circuits 2 nd 1 Arithmetic Circuits

A Generic Digital Processor © EE 141 Digital Integrated Circuits 2 nd 2 Arithmetic

A Generic Digital Processor © EE 141 Digital Integrated Circuits 2 nd 2 Arithmetic Circuits

Building Blocks for Digital Architectures Arithmetic unit - Bit-sliced datapath (adder, multiplier, shifter, comparator,

Building Blocks for Digital Architectures Arithmetic unit - Bit-sliced datapath (adder, multiplier, shifter, comparator, etc. ) Memory - RAM, ROM, Buffers, Shift registers Control - Finite state machine (PLA, random logic. ) - Counters Interconnect - Switches - Arbiters - Bus © EE 141 Digital Integrated Circuits 2 nd 3 Arithmetic Circuits

Bit-Sliced Design © EE 141 Digital Integrated Circuits 2 nd 4 Arithmetic Circuits

Bit-Sliced Design © EE 141 Digital Integrated Circuits 2 nd 4 Arithmetic Circuits

Bit-Sliced Datapath © EE 141 Digital Integrated Circuits 2 nd 5 Arithmetic Circuits

Bit-Sliced Datapath © EE 141 Digital Integrated Circuits 2 nd 5 Arithmetic Circuits

Adders © EE 141 Digital Integrated Circuits 2 nd 6 Arithmetic Circuits

Adders © EE 141 Digital Integrated Circuits 2 nd 6 Arithmetic Circuits

Full-Adder © EE 141 Digital Integrated Circuits 2 nd 7 Arithmetic Circuits

Full-Adder © EE 141 Digital Integrated Circuits 2 nd 7 Arithmetic Circuits

The Binary Adder © EE 141 Digital Integrated Circuits 2 nd 8 Arithmetic Circuits

The Binary Adder © EE 141 Digital Integrated Circuits 2 nd 8 Arithmetic Circuits

Express Sum and Carry as a function of P, G, D Define 3 new

Express Sum and Carry as a function of P, G, D Define 3 new variable which ONLY depend on A, B Generate (G) = AB Propagate (P) = A Å B Delete = A B Can also derive expressions for S and Co based on D and P Note that we will be sometimes using an alternate definition for Propagate (P) = A + B © EE 141 Digital Integrated Circuits 2 nd 9 Arithmetic Circuits

The Ripple-Carry Adder Worst case delay linear with the number of bits td =

The Ripple-Carry Adder Worst case delay linear with the number of bits td = O(N) tadder = (N-1)tcarry + tsum Goal: Make the fastest possible carry path circuit © EE 141 Digital Integrated Circuits 2 nd 10 Arithmetic Circuits

Complementary Static CMOS Full Adder 28 Transistors © EE 141 Digital Integrated Circuits 2

Complementary Static CMOS Full Adder 28 Transistors © EE 141 Digital Integrated Circuits 2 nd 11 Arithmetic Circuits

Inversion Property © EE 141 Digital Integrated Circuits 2 nd 12 Arithmetic Circuits

Inversion Property © EE 141 Digital Integrated Circuits 2 nd 12 Arithmetic Circuits

Minimize Critical Path by Reducing Inverting Stages Exploit Inversion Property © EE 141 Digital

Minimize Critical Path by Reducing Inverting Stages Exploit Inversion Property © EE 141 Digital Integrated Circuits 2 nd 13 Arithmetic Circuits

A Better Structure: The Mirror Adder © EE 141 Digital Integrated Circuits 2 nd

A Better Structure: The Mirror Adder © EE 141 Digital Integrated Circuits 2 nd 14 Arithmetic Circuits

Mirror Adder Stick Diagram © EE 141 Digital Integrated Circuits 2 nd 15 Arithmetic

Mirror Adder Stick Diagram © EE 141 Digital Integrated Circuits 2 nd 15 Arithmetic Circuits

The Mirror Adder • The NMOS and PMOS chains are completely symmetrical. A maximum

The Mirror Adder • The NMOS and PMOS chains are completely symmetrical. A maximum of two series transistors can be observed in the carrygeneration circuitry. • When laying out the cell, the most critical issue is the minimization of the capacitance at node Co. The reduction of the diffusion capacitances is particularly important. • The capacitance at node Co is composed of four diffusion capacitances, two internal gate capacitances, and six gate capacitances in the connecting adder cell. • The transistors connected to Ci are placed closest to the output. • Only the transistors in the carry stage have to be optimized for optimal speed. All transistors in the sum stage can be minimal size. © EE 141 Digital Integrated Circuits 2 nd 16 Arithmetic Circuits

Transmission Gate Full Adder © EE 141 Digital Integrated Circuits 2 nd 17 Arithmetic

Transmission Gate Full Adder © EE 141 Digital Integrated Circuits 2 nd 17 Arithmetic Circuits

Manchester Carry Chain © EE 141 Digital Integrated Circuits 2 nd 18 Arithmetic Circuits

Manchester Carry Chain © EE 141 Digital Integrated Circuits 2 nd 18 Arithmetic Circuits

Manchester Carry Chain © EE 141 Digital Integrated Circuits 2 nd 19 Arithmetic Circuits

Manchester Carry Chain © EE 141 Digital Integrated Circuits 2 nd 19 Arithmetic Circuits

Manchester Carry Chain Stick Diagram © EE 141 Digital Integrated Circuits 2 nd 20

Manchester Carry Chain Stick Diagram © EE 141 Digital Integrated Circuits 2 nd 20 Arithmetic Circuits

Carry-Bypass Adder Also called Carry-Skip © EE 141 Digital Integrated Circuits 2 nd 21

Carry-Bypass Adder Also called Carry-Skip © EE 141 Digital Integrated Circuits 2 nd 21 Arithmetic Circuits

Carry-Bypass Adder (cont. ) tadder = tsetup + Mtcarry + (N/M-1)tbypass + (M-1)tcarry +

Carry-Bypass Adder (cont. ) tadder = tsetup + Mtcarry + (N/M-1)tbypass + (M-1)tcarry + tsum © EE 141 Digital Integrated Circuits 2 nd 22 Arithmetic Circuits

Carry Ripple versus Carry Bypass © EE 141 Digital Integrated Circuits 2 nd 23

Carry Ripple versus Carry Bypass © EE 141 Digital Integrated Circuits 2 nd 23 Arithmetic Circuits

Carry-Select Adder © EE 141 Digital Integrated Circuits 2 nd 24 Arithmetic Circuits

Carry-Select Adder © EE 141 Digital Integrated Circuits 2 nd 24 Arithmetic Circuits

Carry Select Adder: Critical Path © EE 141 Digital Integrated Circuits 2 nd 25

Carry Select Adder: Critical Path © EE 141 Digital Integrated Circuits 2 nd 25 Arithmetic Circuits

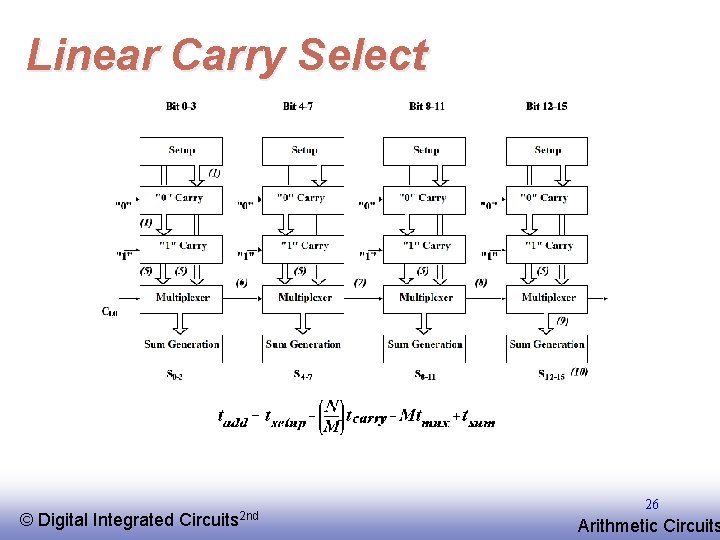

Linear Carry Select © EE 141 Digital Integrated Circuits 2 nd 26 Arithmetic Circuits

Linear Carry Select © EE 141 Digital Integrated Circuits 2 nd 26 Arithmetic Circuits

Square Root Carry Select © EE 141 Digital Integrated Circuits 2 nd 27 Arithmetic

Square Root Carry Select © EE 141 Digital Integrated Circuits 2 nd 27 Arithmetic Circuits

Adder Delays - Comparison © EE 141 Digital Integrated Circuits 2 nd 28 Arithmetic

Adder Delays - Comparison © EE 141 Digital Integrated Circuits 2 nd 28 Arithmetic Circuits

Look. Ahead - Basic Idea © EE 141 Digital Integrated Circuits 2 nd 29

Look. Ahead - Basic Idea © EE 141 Digital Integrated Circuits 2 nd 29 Arithmetic Circuits

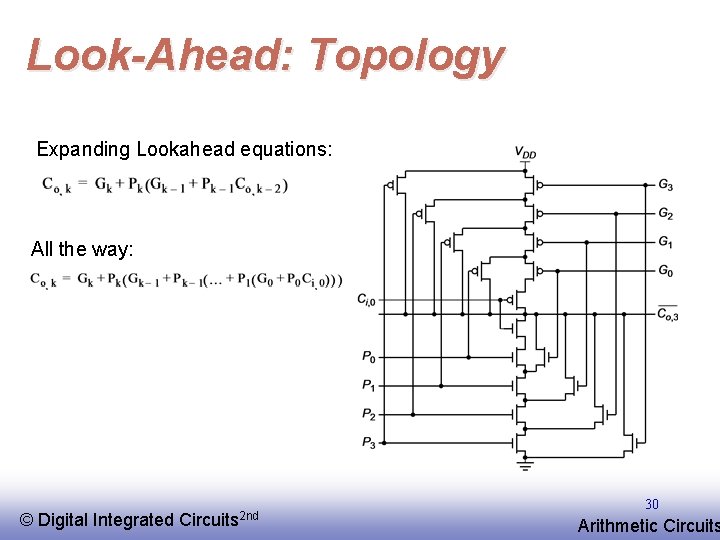

Look-Ahead: Topology Expanding Lookahead equations: All the way: © EE 141 Digital Integrated Circuits

Look-Ahead: Topology Expanding Lookahead equations: All the way: © EE 141 Digital Integrated Circuits 2 nd 30 Arithmetic Circuits

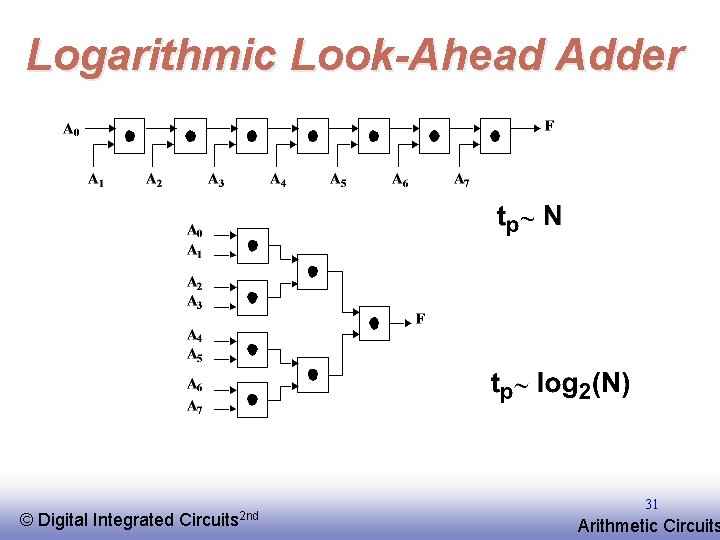

Logarithmic Look-Ahead Adder © EE 141 Digital Integrated Circuits 2 nd 31 Arithmetic Circuits

Logarithmic Look-Ahead Adder © EE 141 Digital Integrated Circuits 2 nd 31 Arithmetic Circuits

Example: Domino Adder Propagate © EE 141 Digital Integrated Generate Circuits 2 nd 32

Example: Domino Adder Propagate © EE 141 Digital Integrated Generate Circuits 2 nd 32 Arithmetic Circuits

Example: Domino Sum © EE 141 Digital Integrated Circuits 2 nd 33 Arithmetic Circuits

Example: Domino Sum © EE 141 Digital Integrated Circuits 2 nd 33 Arithmetic Circuits

Multipliers © EE 141 Digital Integrated Circuits 2 nd 34 Arithmetic Circuits

Multipliers © EE 141 Digital Integrated Circuits 2 nd 34 Arithmetic Circuits

The Binary Multiplication © EE 141 Digital Integrated Circuits 2 nd 35 Arithmetic Circuits

The Binary Multiplication © EE 141 Digital Integrated Circuits 2 nd 35 Arithmetic Circuits

The Binary Multiplication © EE 141 Digital Integrated Circuits 2 nd 36 Arithmetic Circuits

The Binary Multiplication © EE 141 Digital Integrated Circuits 2 nd 36 Arithmetic Circuits

The Array Multiplier © EE 141 Digital Integrated Circuits 2 nd 37 Arithmetic Circuits

The Array Multiplier © EE 141 Digital Integrated Circuits 2 nd 37 Arithmetic Circuits

The Mx. N Array Multiplier — Critical Path 1 & 2 © EE 141

The Mx. N Array Multiplier — Critical Path 1 & 2 © EE 141 Digital Integrated Circuits 2 nd 38 Arithmetic Circuits

Carry-Save Multiplier © EE 141 Digital Integrated Circuits 2 nd 39 Arithmetic Circuits

Carry-Save Multiplier © EE 141 Digital Integrated Circuits 2 nd 39 Arithmetic Circuits

Multiplier Floorplan © EE 141 Digital Integrated Circuits 2 nd 40 Arithmetic Circuits

Multiplier Floorplan © EE 141 Digital Integrated Circuits 2 nd 40 Arithmetic Circuits

Wallace-Tree Multiplier © EE 141 Digital Integrated Circuits 2 nd 41 Arithmetic Circuits

Wallace-Tree Multiplier © EE 141 Digital Integrated Circuits 2 nd 41 Arithmetic Circuits

Wallace-Tree Multiplier © EE 141 Digital Integrated Circuits 2 nd 42 Arithmetic Circuits

Wallace-Tree Multiplier © EE 141 Digital Integrated Circuits 2 nd 42 Arithmetic Circuits

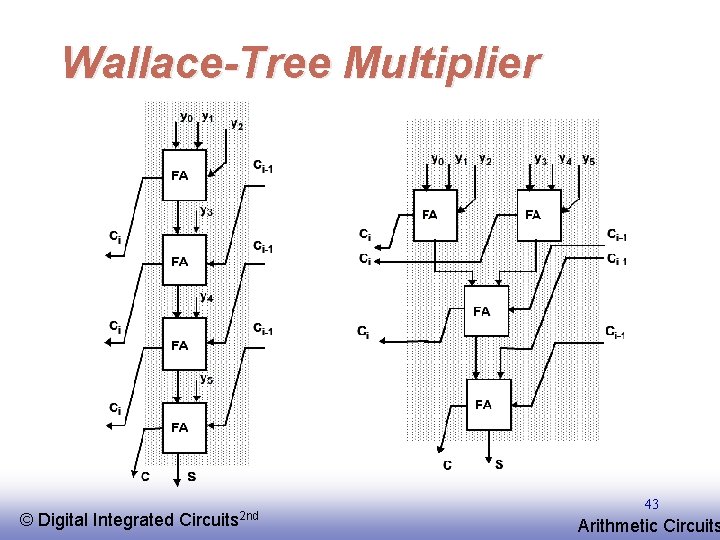

Wallace-Tree Multiplier © EE 141 Digital Integrated Circuits 2 nd 43 Arithmetic Circuits

Wallace-Tree Multiplier © EE 141 Digital Integrated Circuits 2 nd 43 Arithmetic Circuits

Multipliers —Summary © EE 141 Digital Integrated Circuits 2 nd 44 Arithmetic Circuits

Multipliers —Summary © EE 141 Digital Integrated Circuits 2 nd 44 Arithmetic Circuits

Shifters © EE 141 Digital Integrated Circuits 2 nd 45 Arithmetic Circuits

Shifters © EE 141 Digital Integrated Circuits 2 nd 45 Arithmetic Circuits

The Binary Shifter © EE 141 Digital Integrated Circuits 2 nd 46 Arithmetic Circuits

The Binary Shifter © EE 141 Digital Integrated Circuits 2 nd 46 Arithmetic Circuits

The Barrel Shifter Area Dominated by Wiring © EE 141 Digital Integrated Circuits 2

The Barrel Shifter Area Dominated by Wiring © EE 141 Digital Integrated Circuits 2 nd 47 Arithmetic Circuits

4 x 4 barrel shifter Widthbarrel ~ 2 pm M © EE 141 Digital

4 x 4 barrel shifter Widthbarrel ~ 2 pm M © EE 141 Digital Integrated Circuits 2 nd 48 Arithmetic Circuits

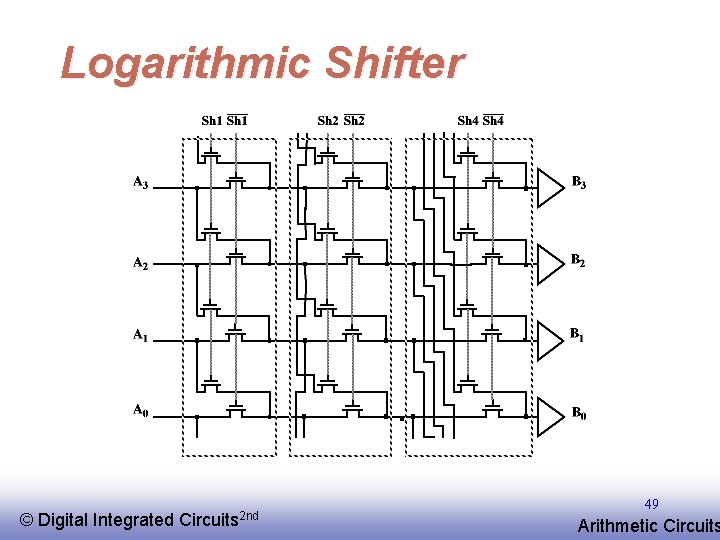

Logarithmic Shifter © EE 141 Digital Integrated Circuits 2 nd 49 Arithmetic Circuits

Logarithmic Shifter © EE 141 Digital Integrated Circuits 2 nd 49 Arithmetic Circuits

0 -7 bit Logarithmic Shifter A A 3 Out 3 2 Out 2 1

0 -7 bit Logarithmic Shifter A A 3 Out 3 2 Out 2 1 Out 1 0 © EE 141 Digital Integrated Out 0 Circuits 2 nd 50 Arithmetic Circuits
