1 PERSPECTIVA ISOMTRICA 1 1 INTRODUO 1 2

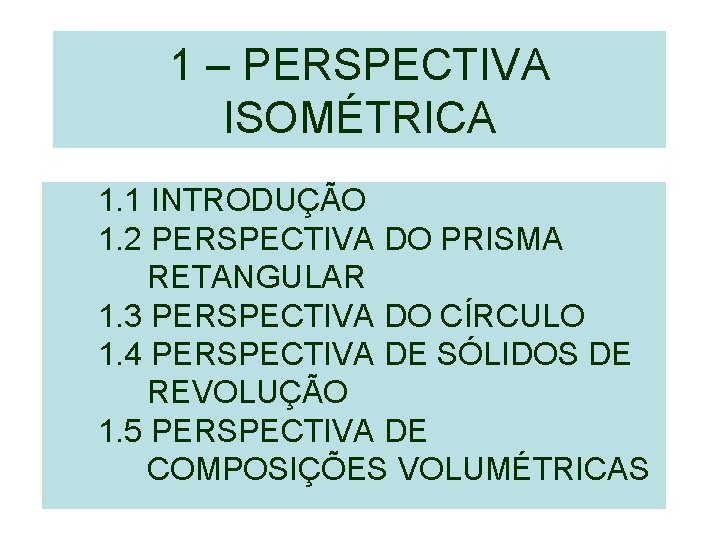

1 – PERSPECTIVA ISOMÉTRICA 1. 1 INTRODUÇÃO 1. 2 PERSPECTIVA DO PRISMA RETANGULAR 1. 3 PERSPECTIVA DO CÍRCULO 1. 4 PERSPECTIVA DE SÓLIDOS DE REVOLUÇÃO 1. 5 PERSPECTIVA DE COMPOSIÇÕES VOLUMÉTRICAS

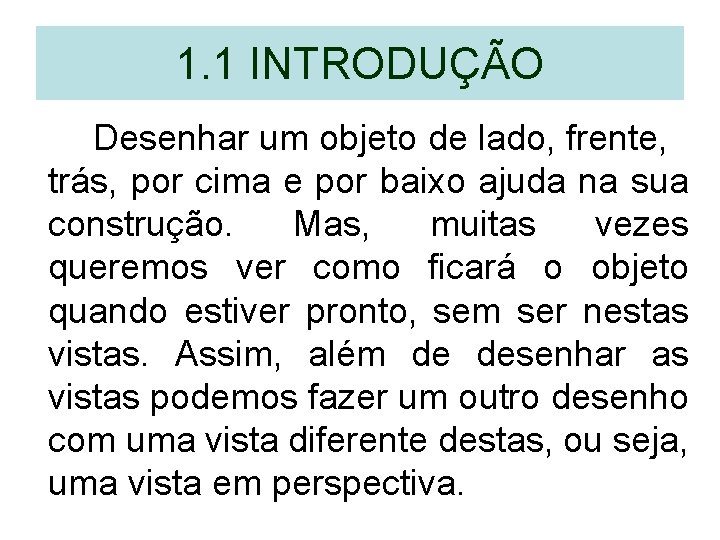

1. 1 INTRODUÇÃO Desenhar um objeto de lado, frente, trás, por cima e por baixo ajuda na sua construção. Mas, muitas vezes queremos ver como ficará o objeto quando estiver pronto, sem ser nestas vistas. Assim, além de desenhar as vistas podemos fazer um outro desenho com uma vista diferente destas, ou seja, uma vista em perspectiva.

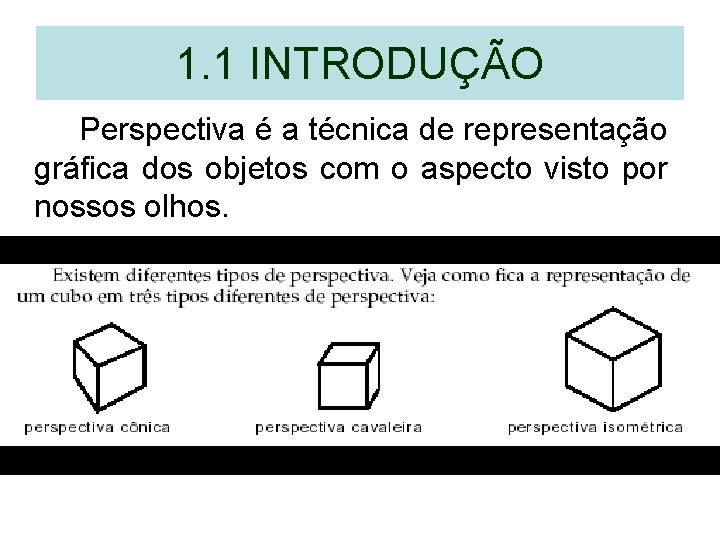

1. 1 INTRODUÇÃO Perspectiva é a técnica de representação gráfica dos objetos com o aspecto visto por nossos olhos.

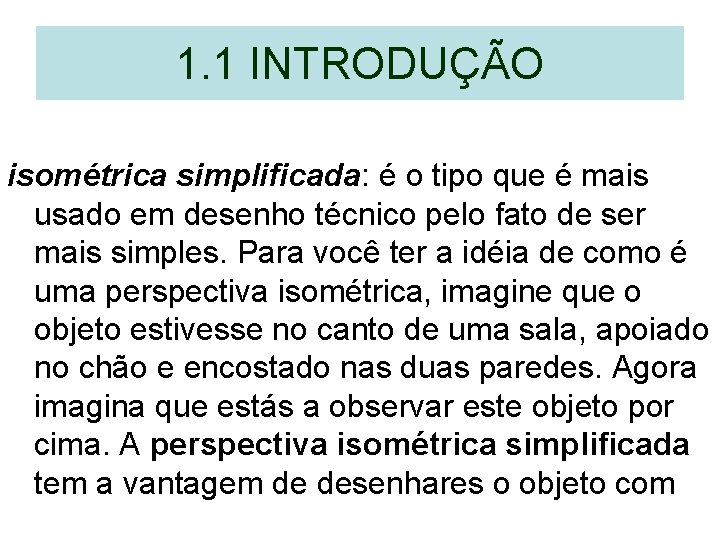

1. 1 INTRODUÇÃO isométrica simplificada: é o tipo que é mais usado em desenho técnico pelo fato de ser mais simples. Para você ter a idéia de como é uma perspectiva isométrica, imagine que o objeto estivesse no canto de uma sala, apoiado no chão e encostado nas duas paredes. Agora imagina que estás a observar este objeto por cima. A perspectiva isométrica simplificada tem a vantagem de desenhares o objeto com

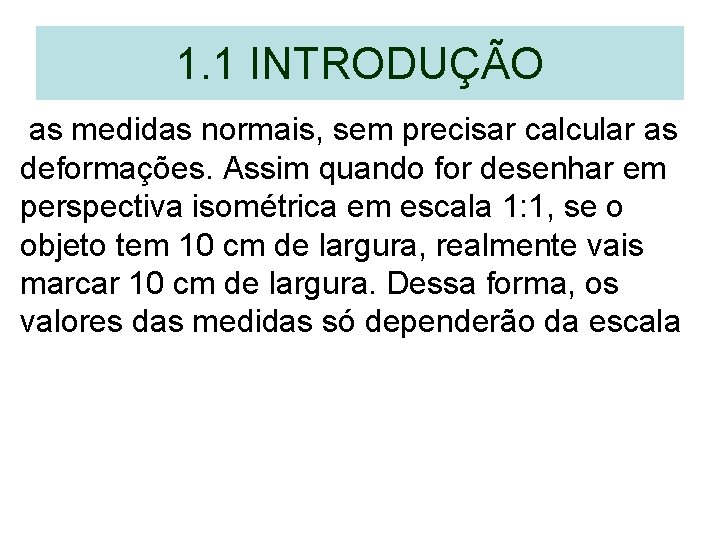

. 1. 1 INTRODUÇÃO as medidas normais, sem precisar calcular as deformações. Assim quando for desenhar em perspectiva isométrica em escala 1: 1, se o objeto tem 10 cm de largura, realmente vais marcar 10 cm de largura. Dessa forma, os valores das medidas só dependerão da escala

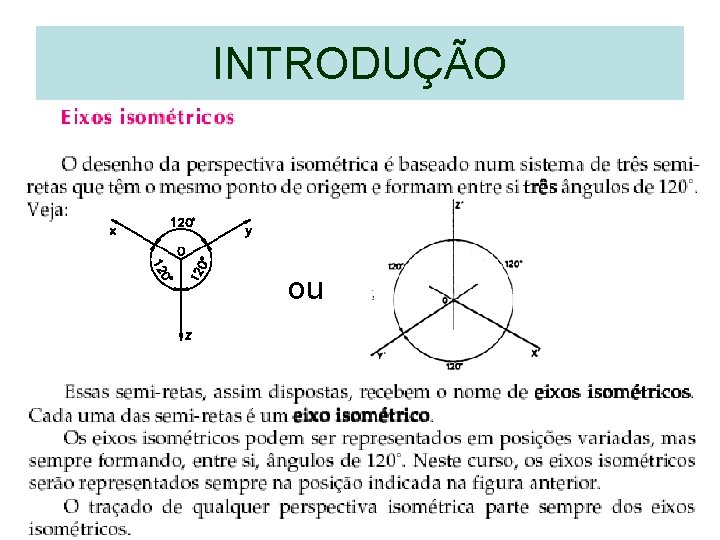

INTRODUÇÃO ou

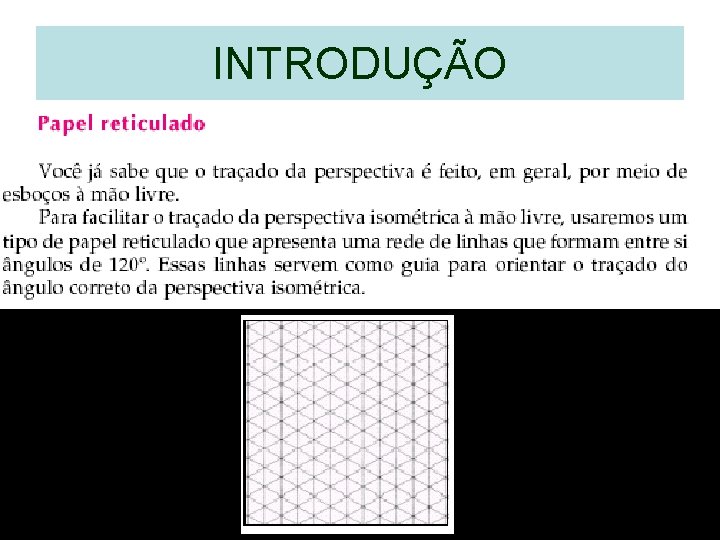

INTRODUÇÃO

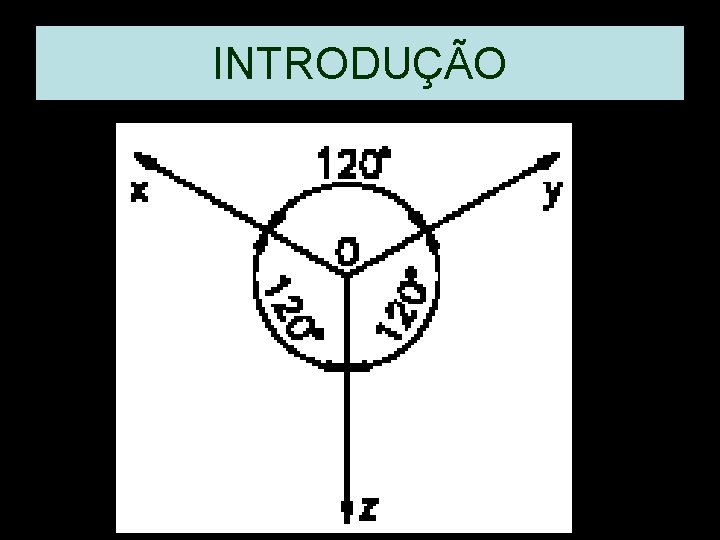

INTRODUÇÃO

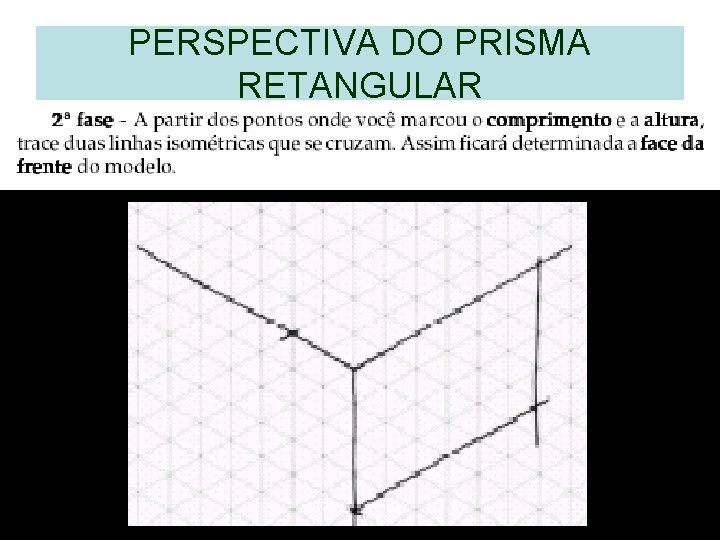

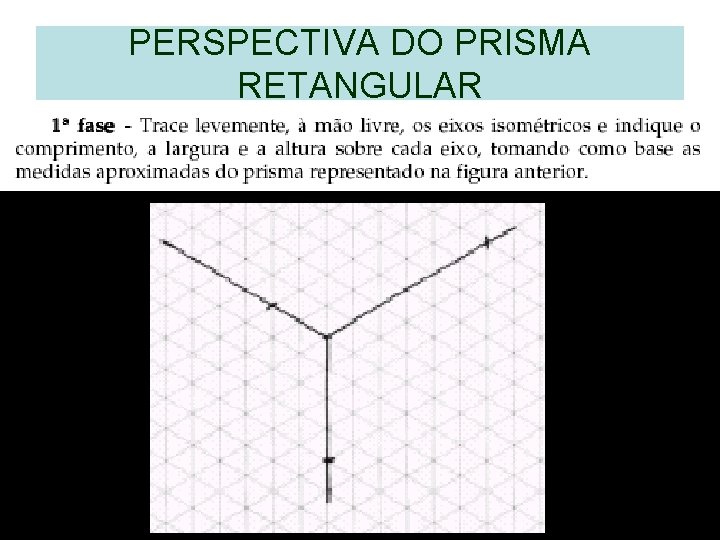

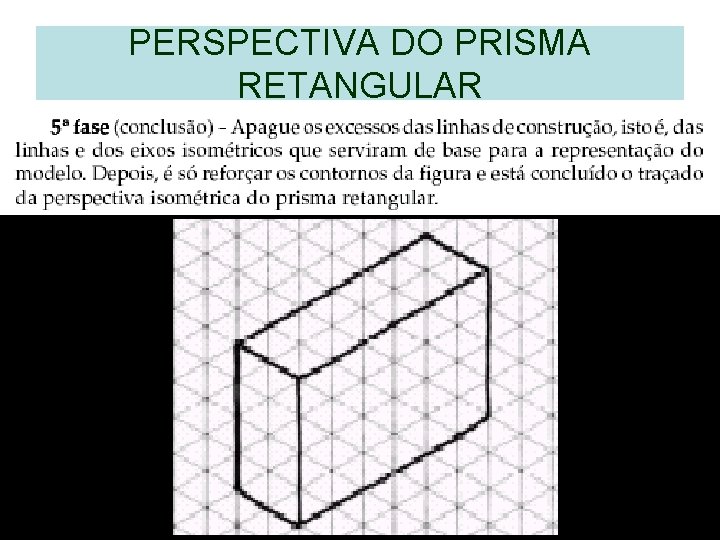

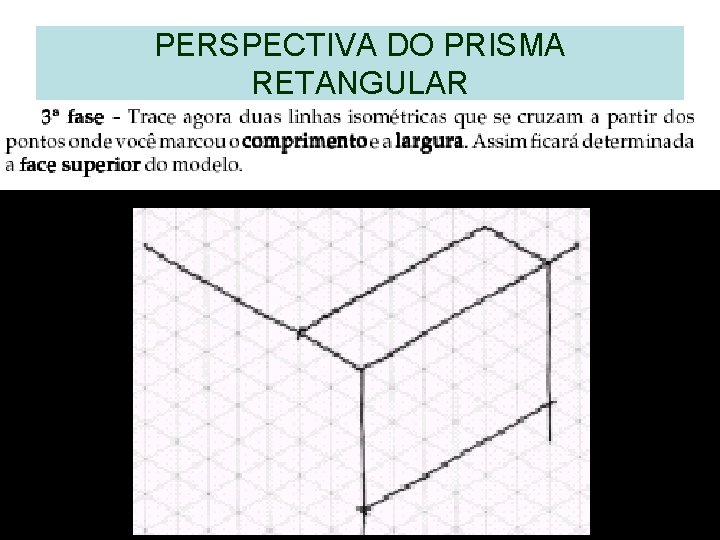

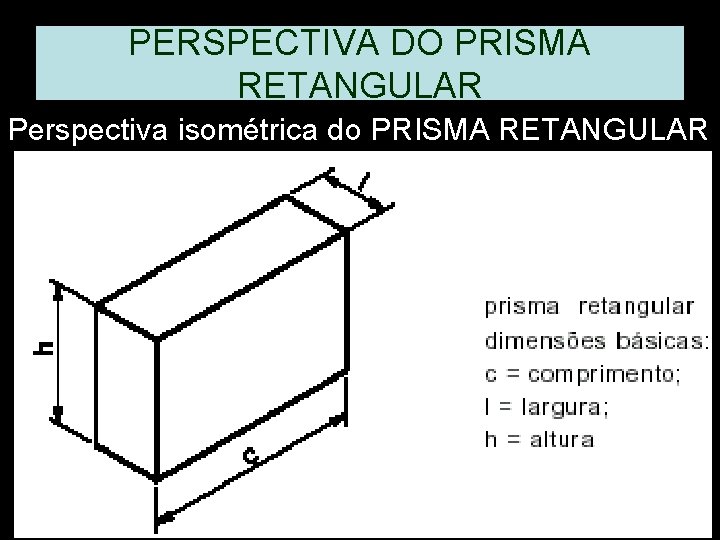

PERSPECTIVA DO PRISMA RETANGULAR Perspectiva isométrica do PRISMA RETANGULAR

PERSPECTIVA DO PRISMA RETANGULAR

PERSPECTIVA DO PRISMA RETANGULAR

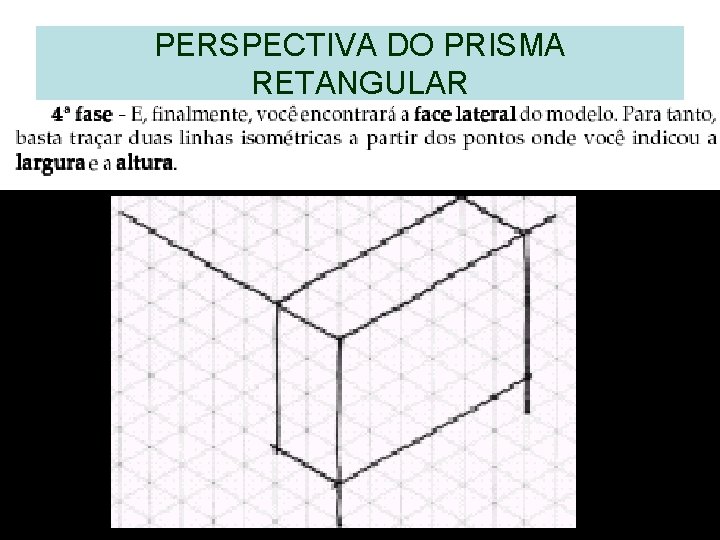

PERSPECTIVA DO PRISMA RETANGULAR

PERSPECTIVA DO PRISMA RETANGULAR

PERSPECTIVA DO PRISMA RETANGULAR

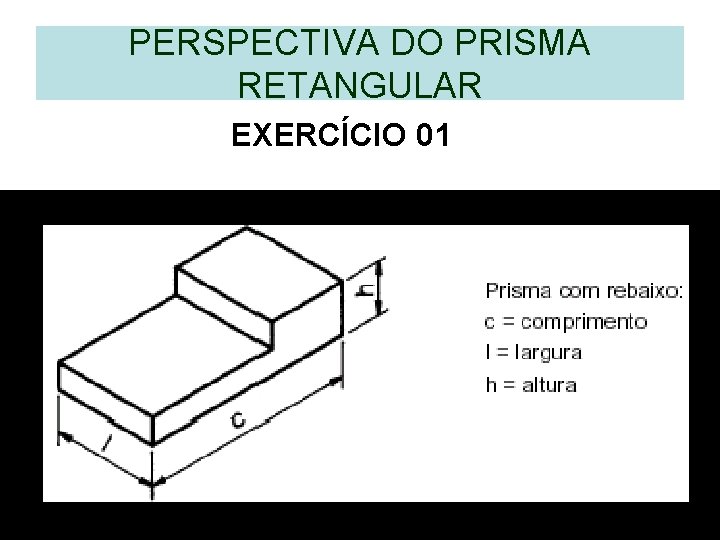

PERSPECTIVA DO PRISMA RETANGULAR EXERCÍCIO 01

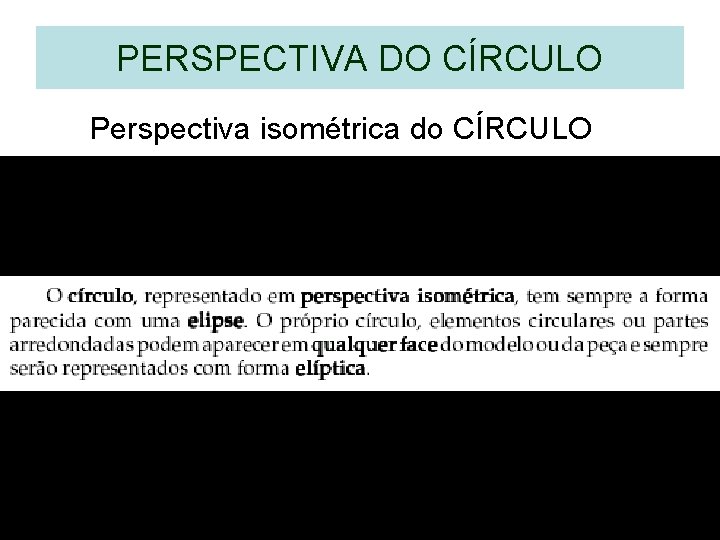

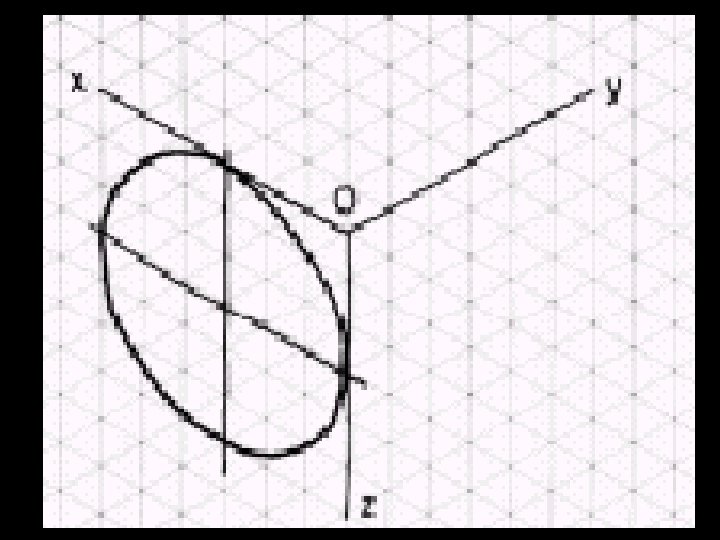

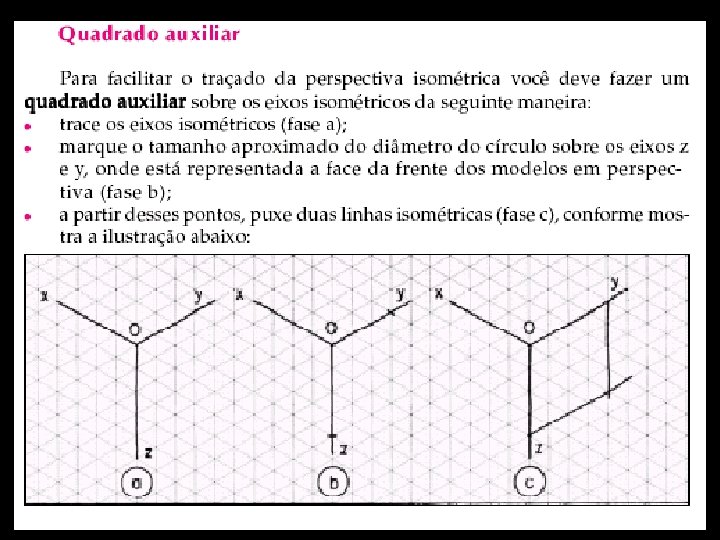

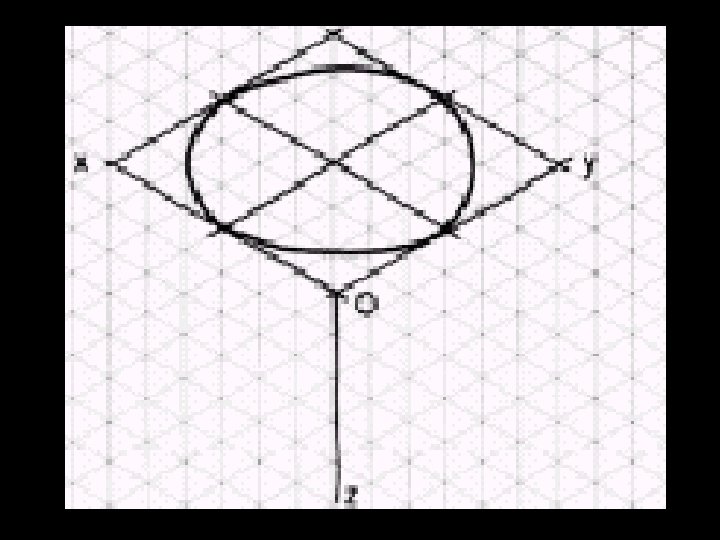

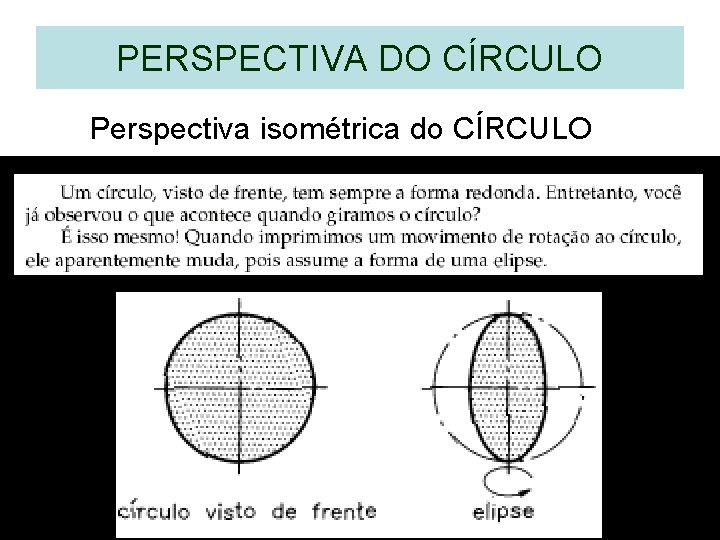

PERSPECTIVA DO CÍRCULO Perspectiva isométrica do CÍRCULO

PERSPECTIVA DO CÍRCULO Perspectiva isométrica do CÍRCULO

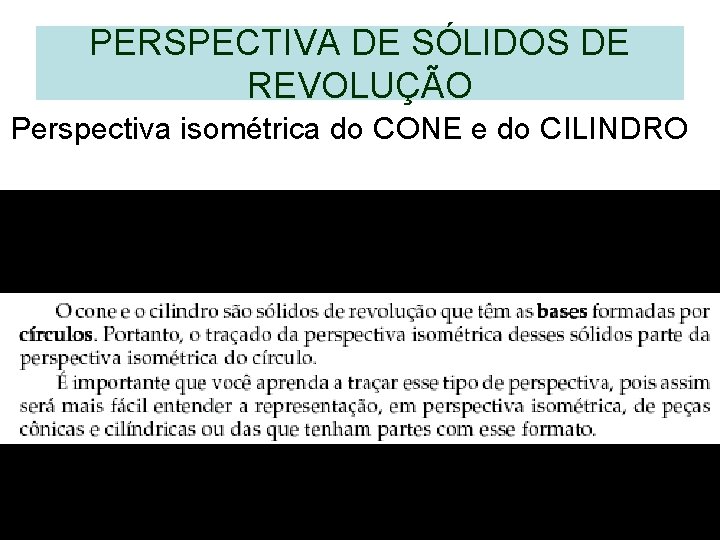

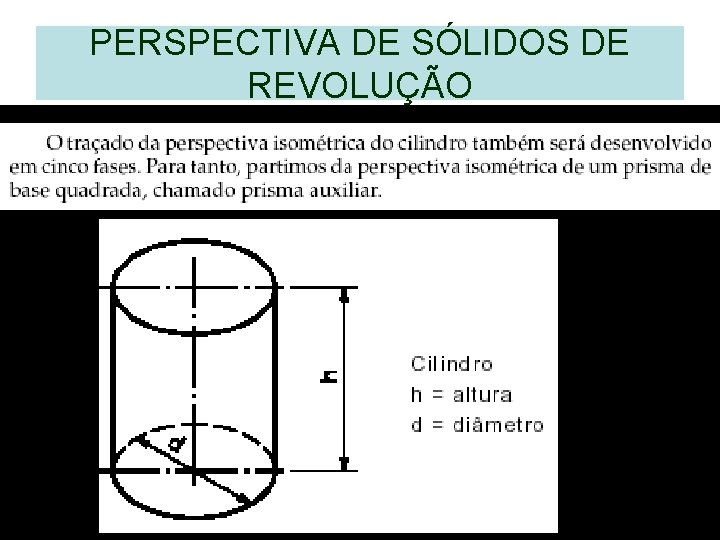

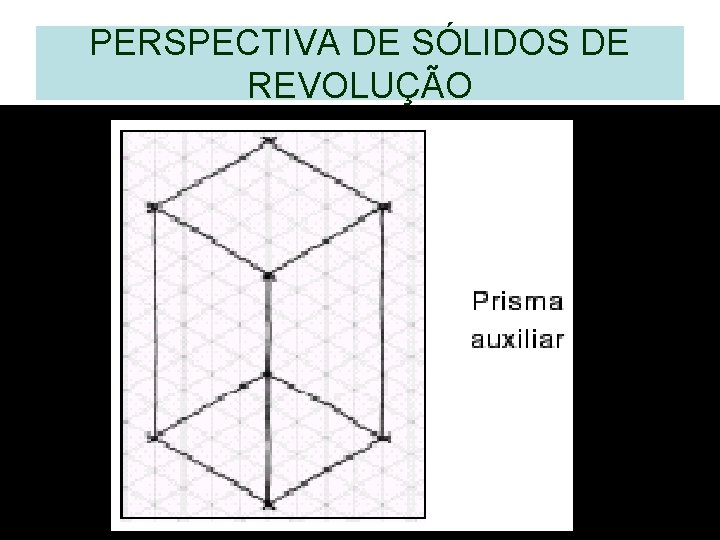

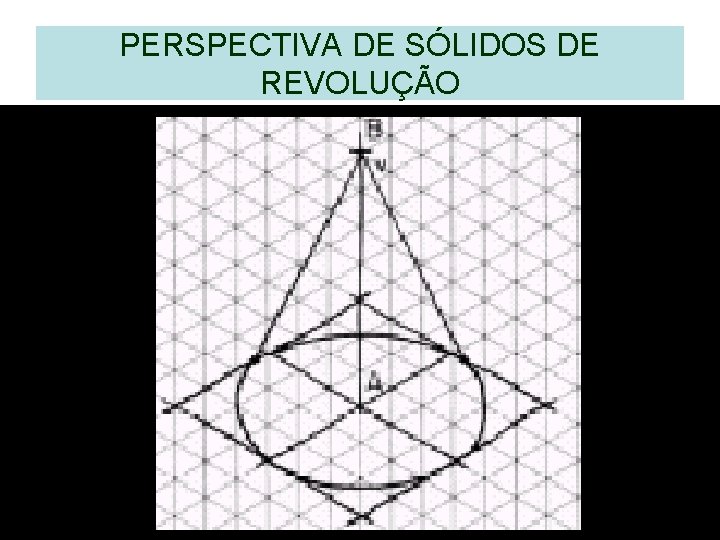

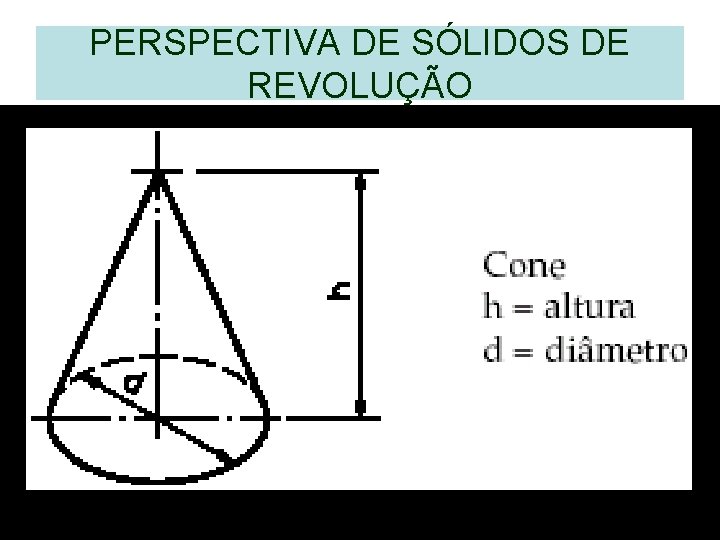

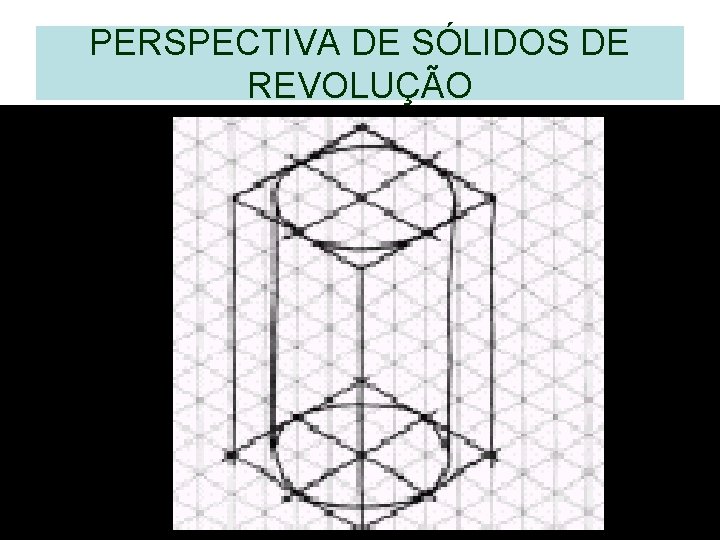

PERSPECTIVA DE SÓLIDOS DE REVOLUÇÃO Perspectiva isométrica do CONE e do CILINDRO

PERSPECTIVA DE SÓLIDOS DE REVOLUÇÃO

PERSPECTIVA DE SÓLIDOS DE REVOLUÇÃO

PERSPECTIVA DE SÓLIDOS DE REVOLUÇÃO

PERSPECTIVA DE SÓLIDOS DE REVOLUÇÃO

PERSPECTIVA DE SÓLIDOS DE REVOLUÇÃO

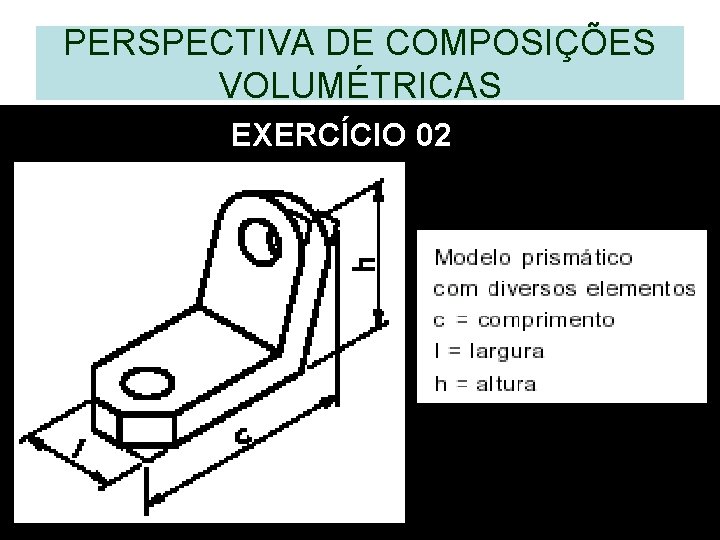

PERSPECTIVA DE COMPOSIÇÕES VOLUMÉTRICAS EXERCÍCIO 02

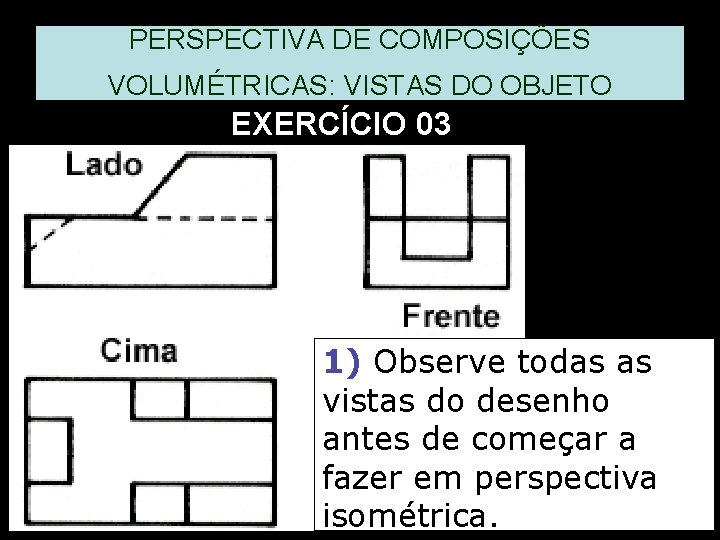

PERSPECTIVA DE COMPOSIÇÕES VOLUMÉTRICAS: VISTAS DO OBJETO EXERCÍCIO 03 1) Observe todas as vistas do desenho antes de começar a fazer em perspectiva isométrica.

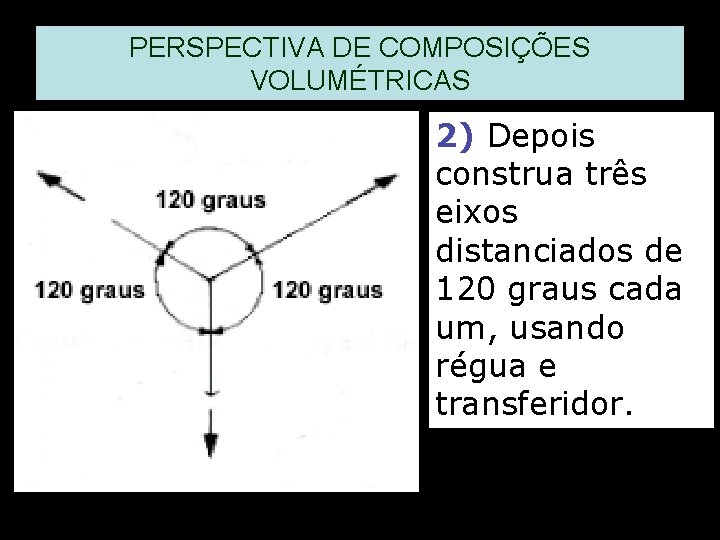

PERSPECTIVA DE COMPOSIÇÕES VOLUMÉTRICAS 2) Depois construa três eixos distanciados de 120 graus cada um, usando régua e transferidor.

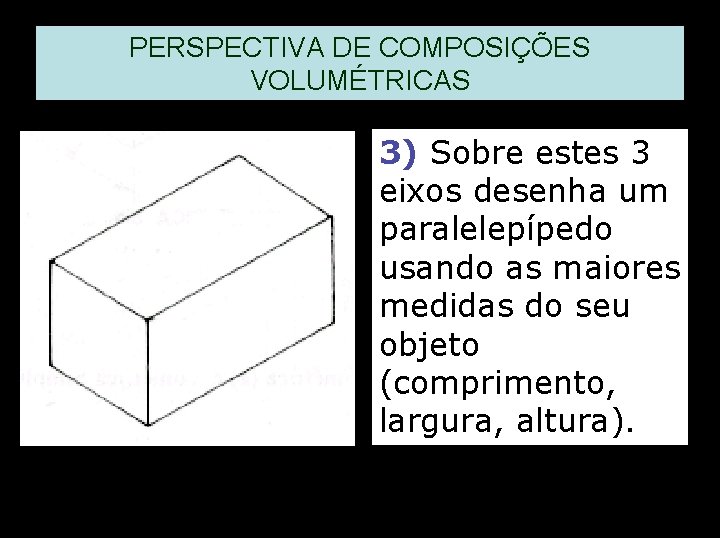

PERSPECTIVA DE COMPOSIÇÕES VOLUMÉTRICAS 3) Sobre estes 3 eixos desenha um paralelepípedo usando as maiores medidas do seu objeto (comprimento, largura, altura).

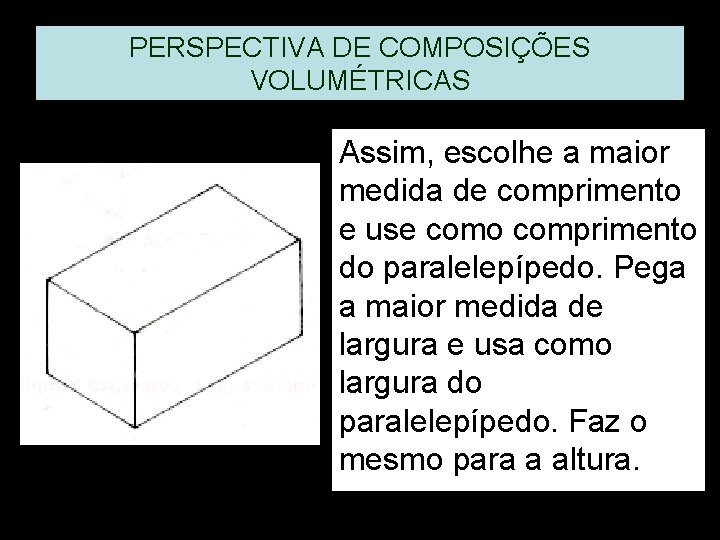

PERSPECTIVA DE COMPOSIÇÕES VOLUMÉTRICAS Assim, escolhe a maior medida de comprimento e use como comprimento do paralelepípedo. Pega a maior medida de largura e usa como largura do paralelepípedo. Faz o mesmo para a altura.

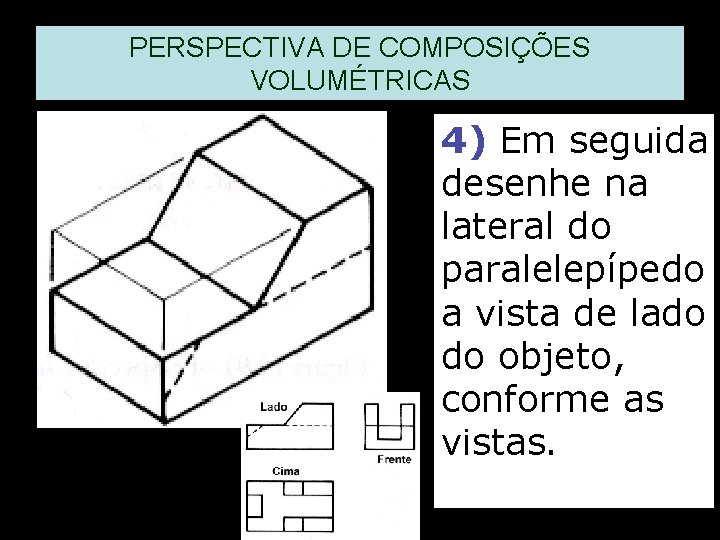

PERSPECTIVA DE COMPOSIÇÕES VOLUMÉTRICAS 4) Em seguida desenhe na lateral do paralelepípedo a vista de lado do objeto, conforme as vistas.

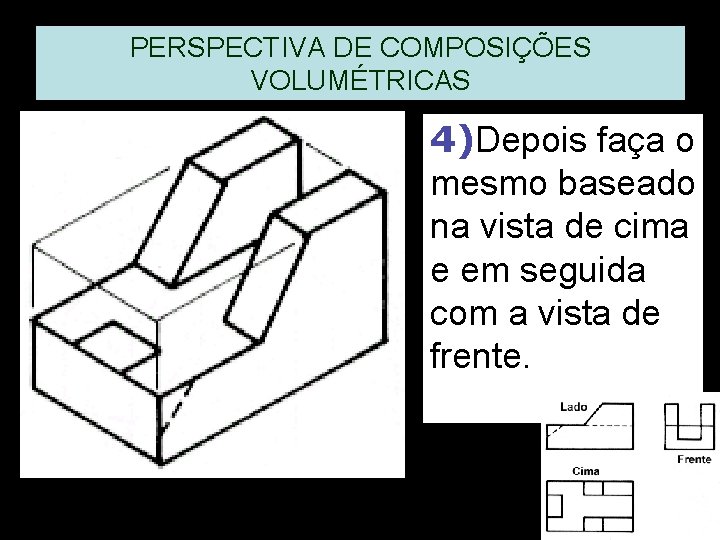

PERSPECTIVA DE COMPOSIÇÕES VOLUMÉTRICAS 4)Depois faça o mesmo baseado na vista de cima e em seguida com a vista de frente.

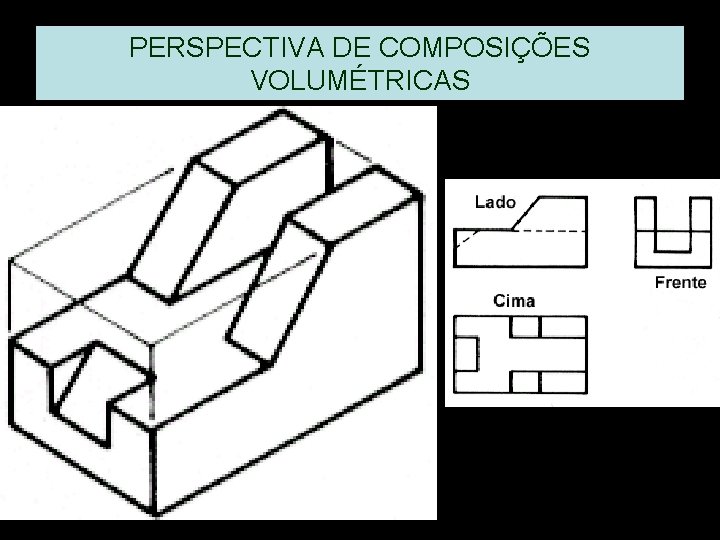

PERSPECTIVA DE COMPOSIÇÕES VOLUMÉTRICAS

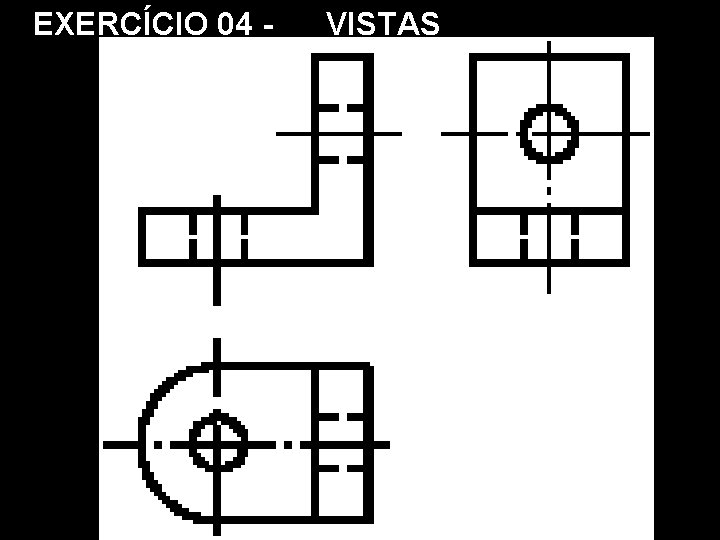

EXERCÍCIO 04 - VISTAS

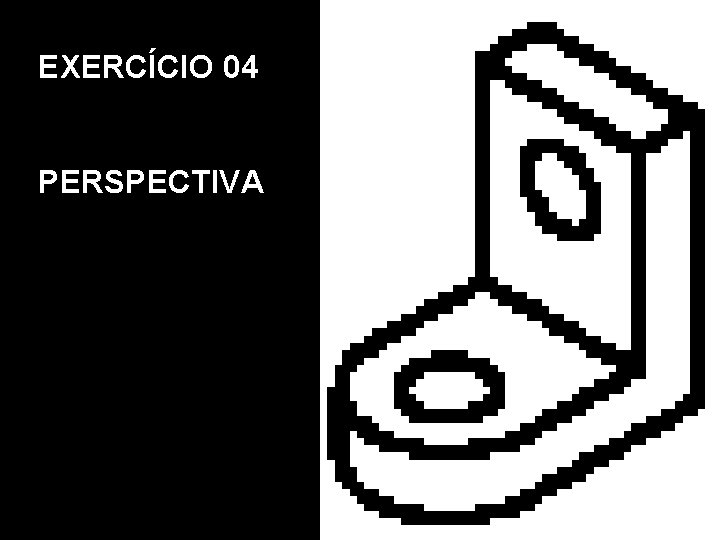

EXERCÍCIO 04 PERSPECTIVA

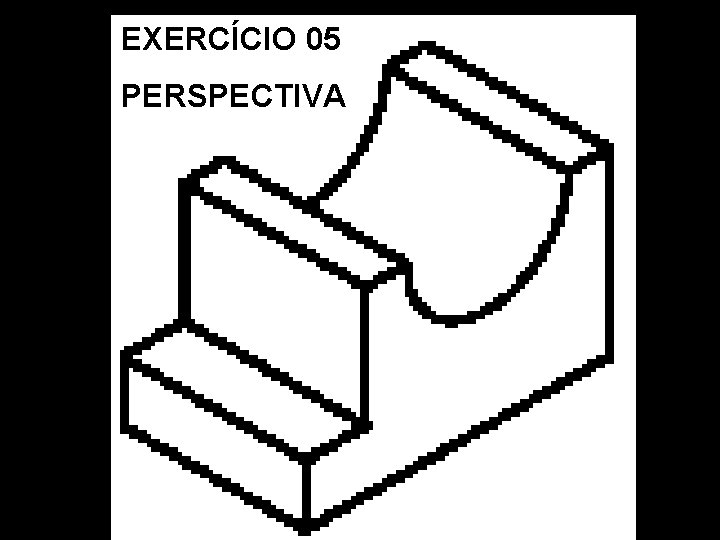

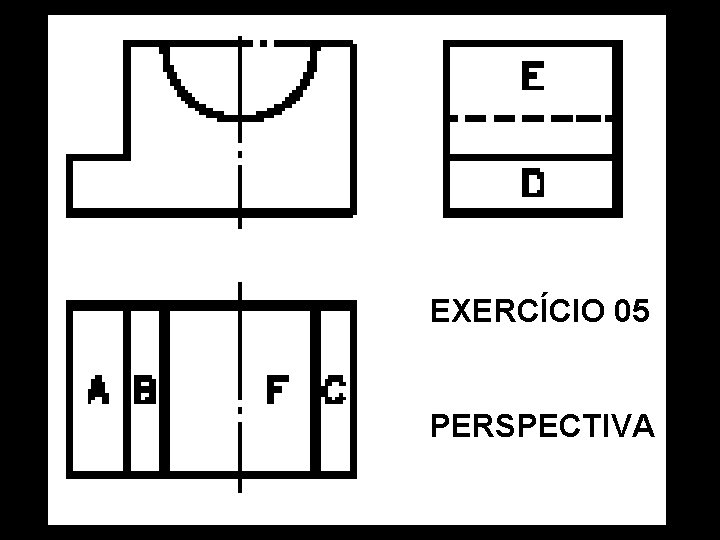

EXERCÍCIO 05 PERSPECTIVA

EXERCÍCIO 05 PERSPECTIVA

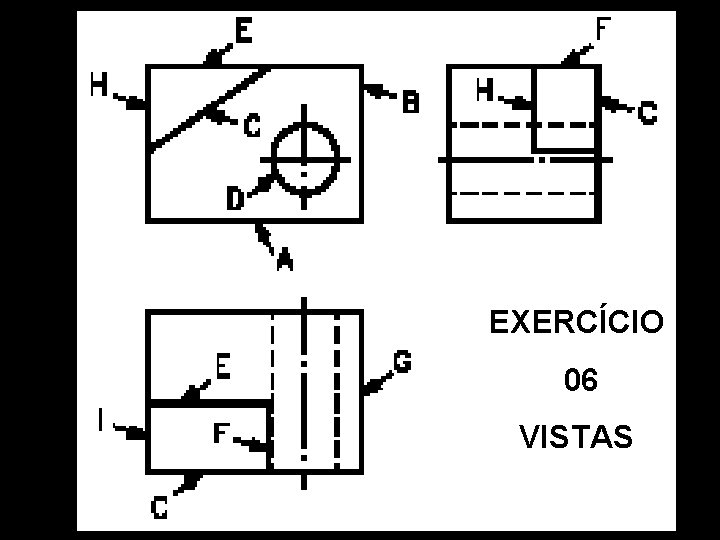

EXERCÍCIO 06 VISTAS

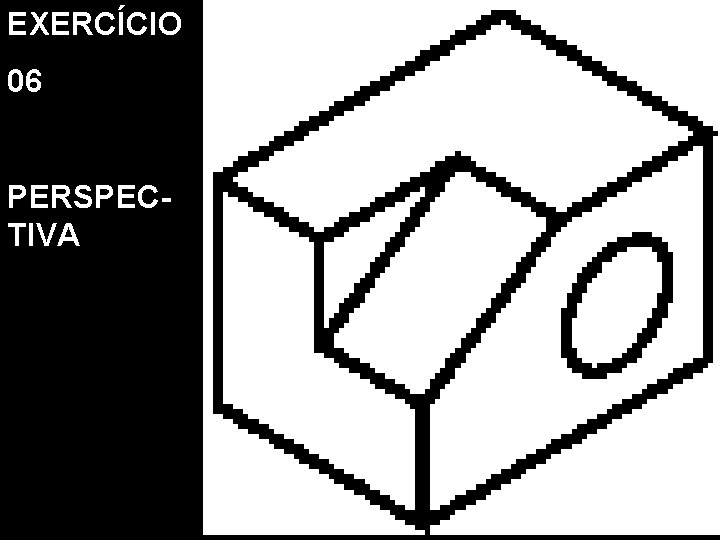

EXERCÍCIO 06 PERSPECTIVA

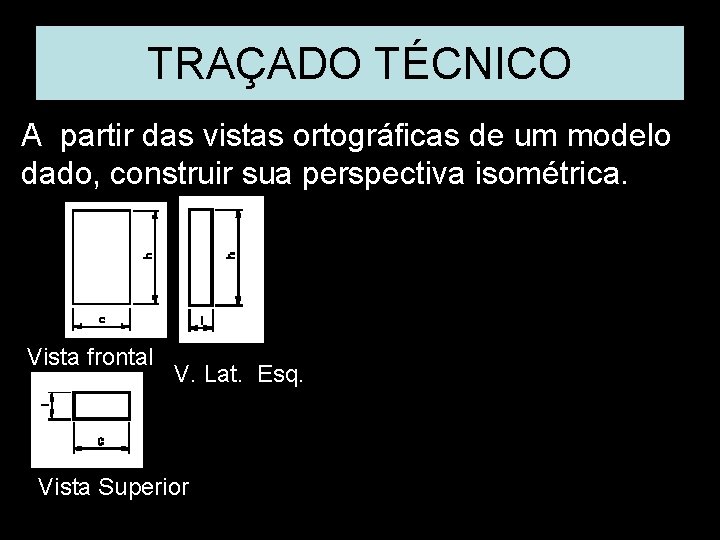

TRAÇADO TÉCNICO A partir das vistas ortográficas de um modelo dado, construir sua perspectiva isométrica. Vista Frontal. Vista Superior. Vista Lat. Esquerda. Perspectiva Isométrica. Vista frontal V. Lat. Esq. Vista Superior

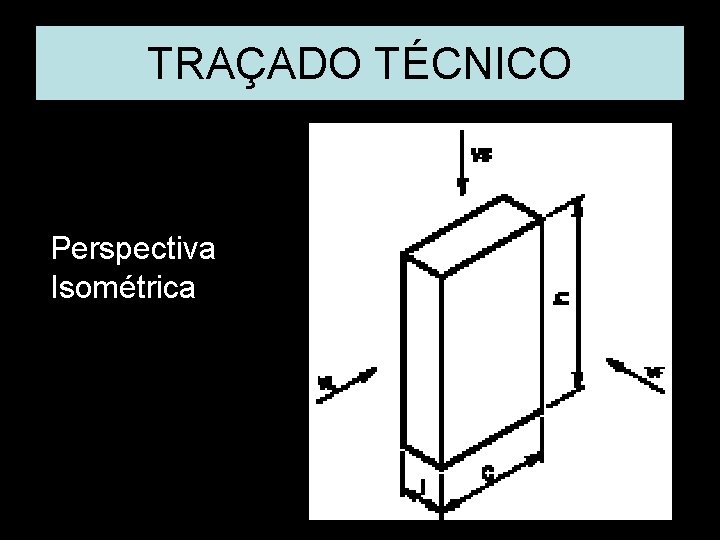

TRAÇADO TÉCNICO Perspectiva Vista Frontal. Vista Superior. Vista Lat. . Isométrica Esquerda. Perspectiva Isométrica

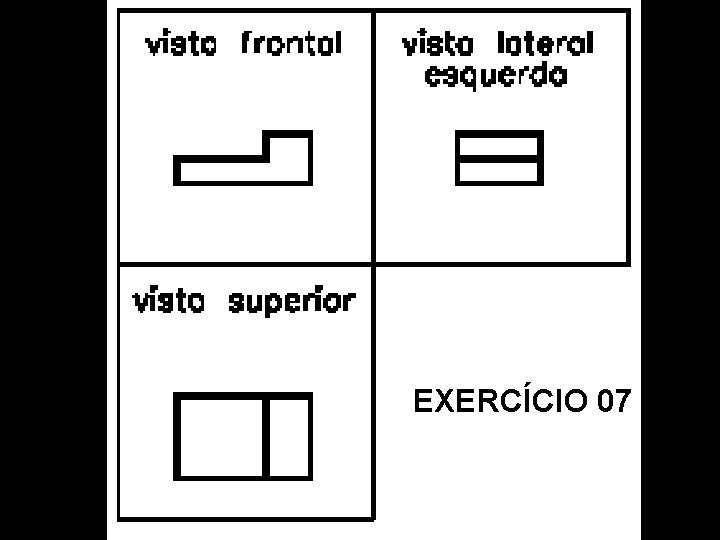

Vista Frontal. Vista Superior. Vista Lat. Esquerda. Perspectiva Isométrica. EXERCÍCIO 07

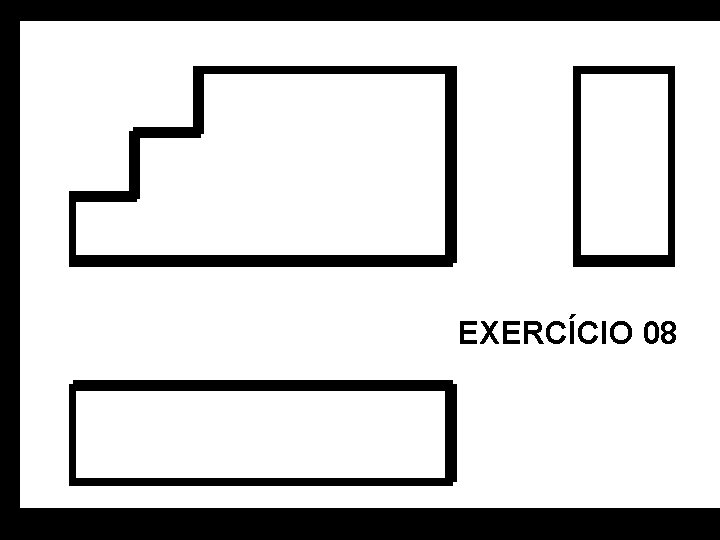

Vista Frontal. Vista Superior. Vista Lat. Esquerda. Perspectiva Isométrica. EXERCÍCIO 08

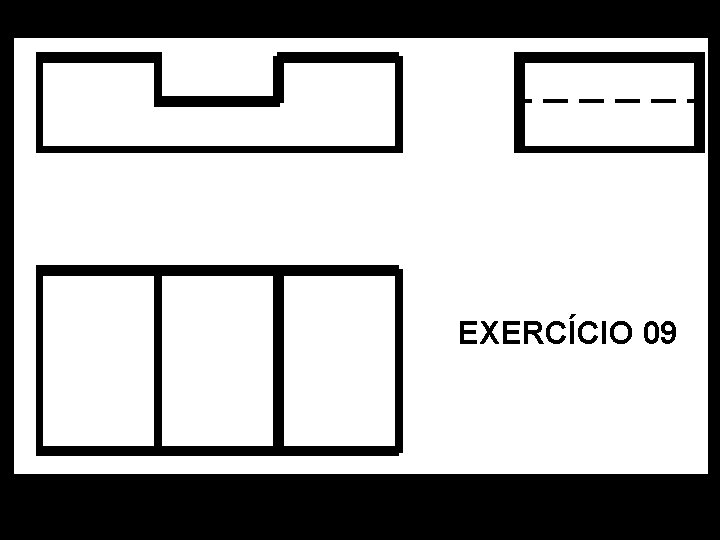

Vista Frontal. Vista Superior. Vista Lat. Esquerda. Perspectiva Isométrica. EXERCÍCIO 09

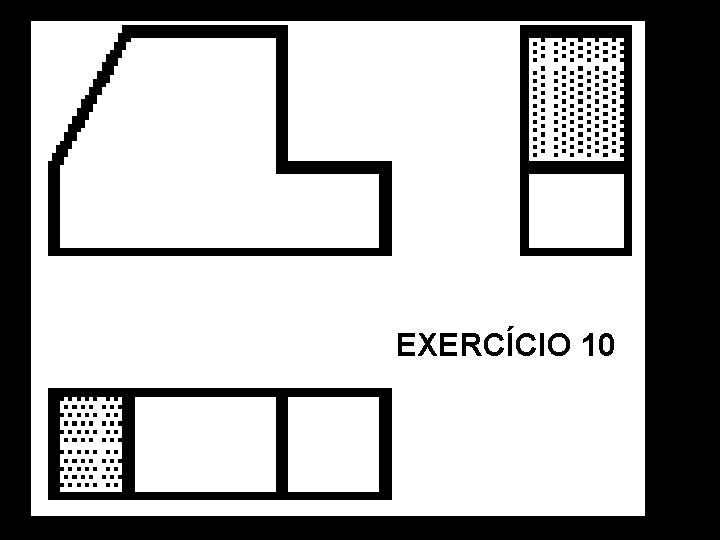

Vista Frontal. Vista Superior. Vista Lat. Esquerda. Perspectiva Isométrica. EXERCÍCIO 10

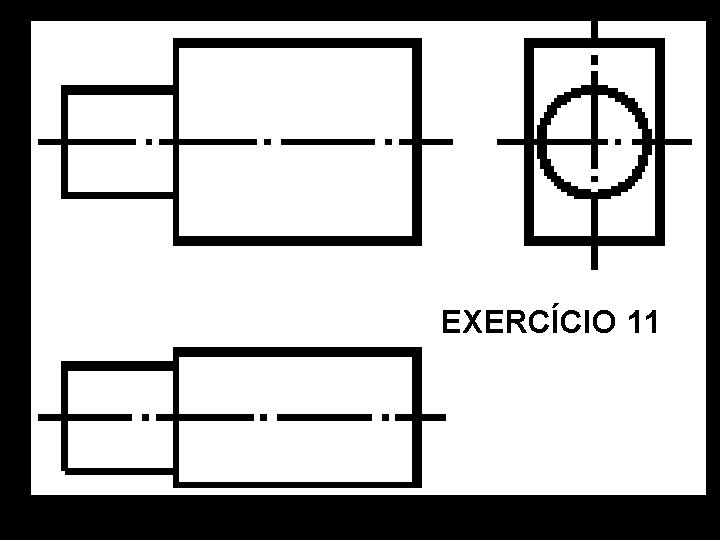

Vista Frontal. Vista Superior. Vista Lat. Esquerda. Perspectiva Isométrica. EXERCÍCIO 11

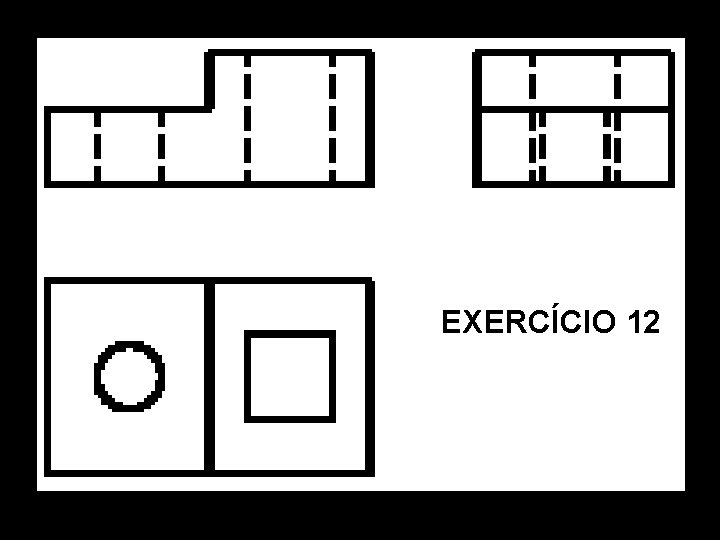

Vista Frontal. Vista Superior. Vista Lat. Esquerda. Perspectiva Isométrica. EXERCÍCIO 12

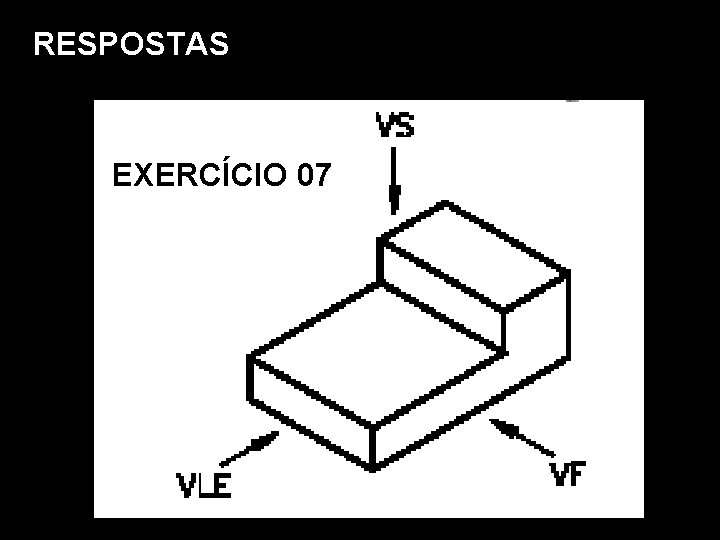

RESPOSTAS EXERCÍCIO 07 Vista Frontal. Vista Superior. Vista Lat. Esquerda. Perspectiva Isométrica.

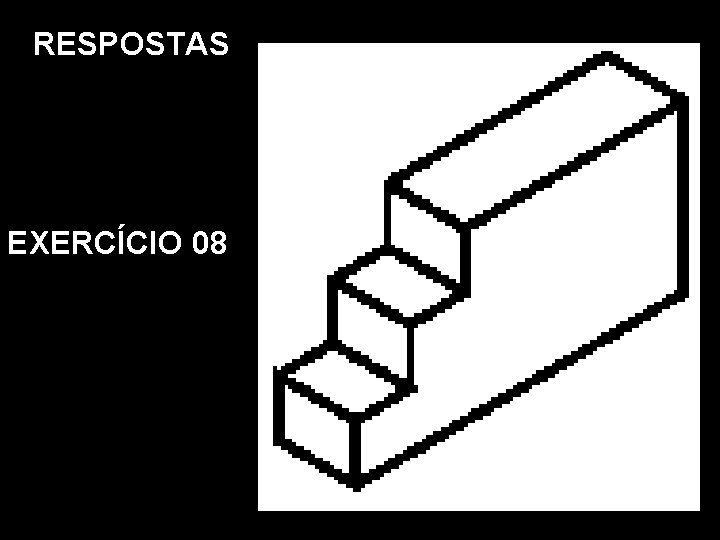

RESPOSTAS EXERCÍCIO 08 Vista Frontal. Vista Superior. Vista Lat. Esquerda. Perspectiva Isométrica

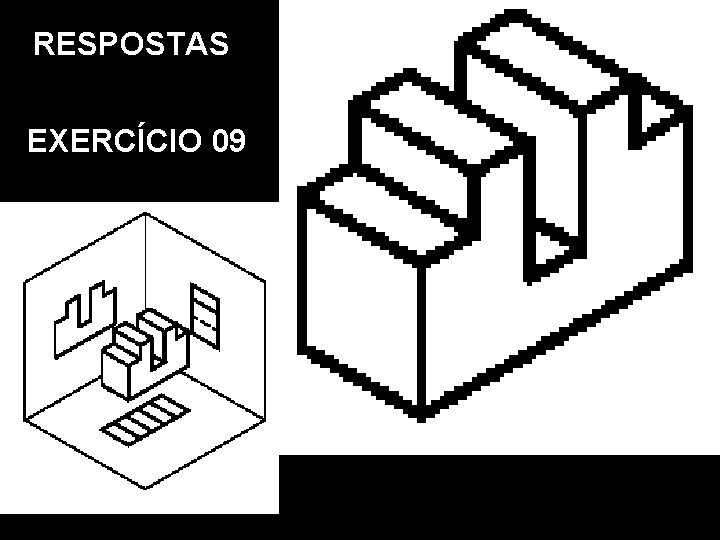

RESPOSTAS EXERCÍCIO 09 Vista Frontal. Vista Superior. Vista Lat. Esquerda. Perspectiva Isométrica

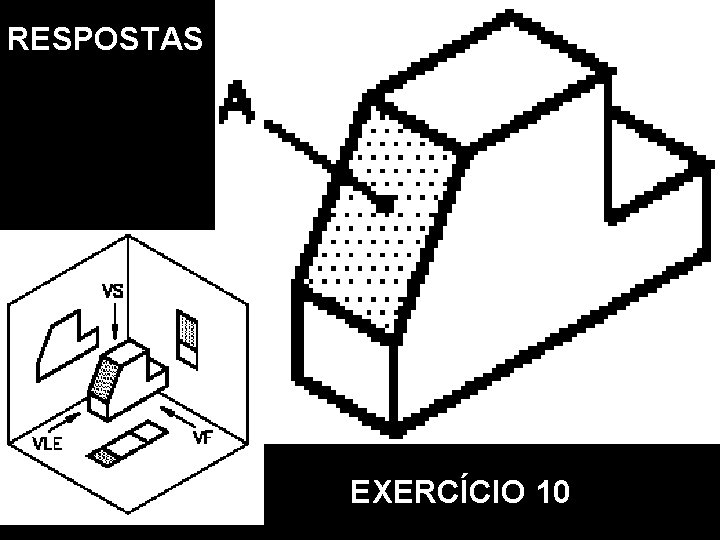

RESPOSTAS Vista Frontal. Vista Superior. Vista Lat. Esquerda. Perspectiva Isométrica EXERCÍCIO 10

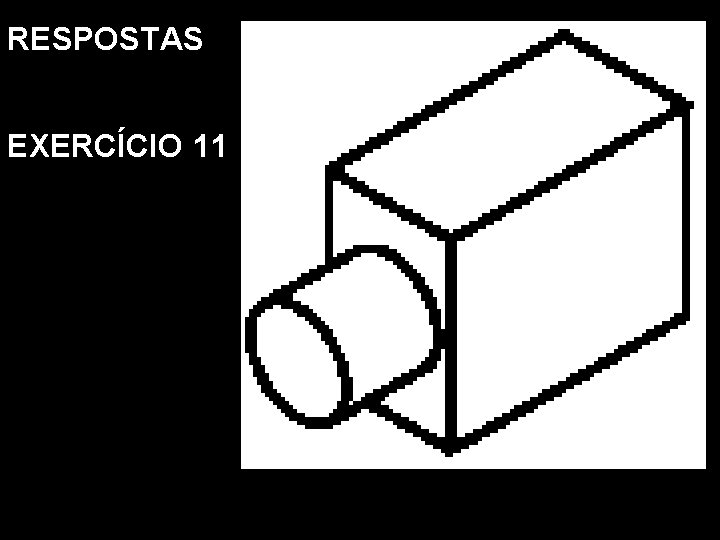

RESPOSTAS EXERCÍCIO 11 Vista Frontal. Vista Superior. Vista Lat. Esquerda. Perspectiva Isométrica

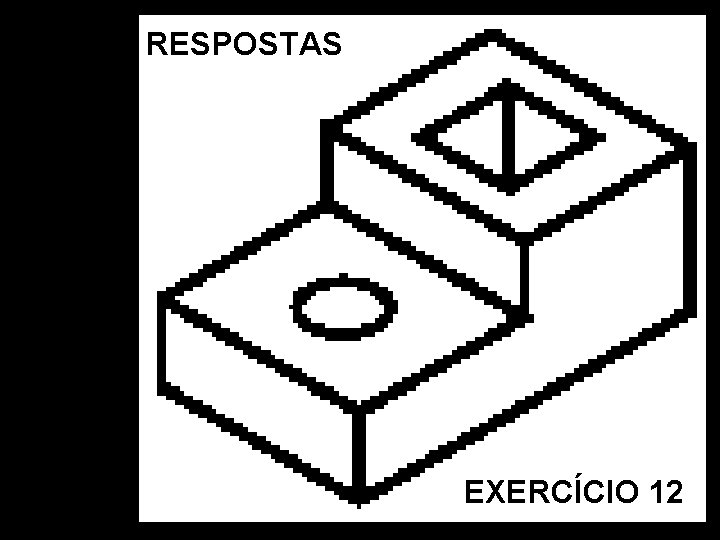

RESPOSTAS Vista Frontal. Vista Superior. Vista Lat. Esquerda. Perspectiva Isométrica EXERCÍCIO 12
