Desenho Técnico Perspectiva Isométrica 1

Desenho Técnico Perspectiva Isométrica 1

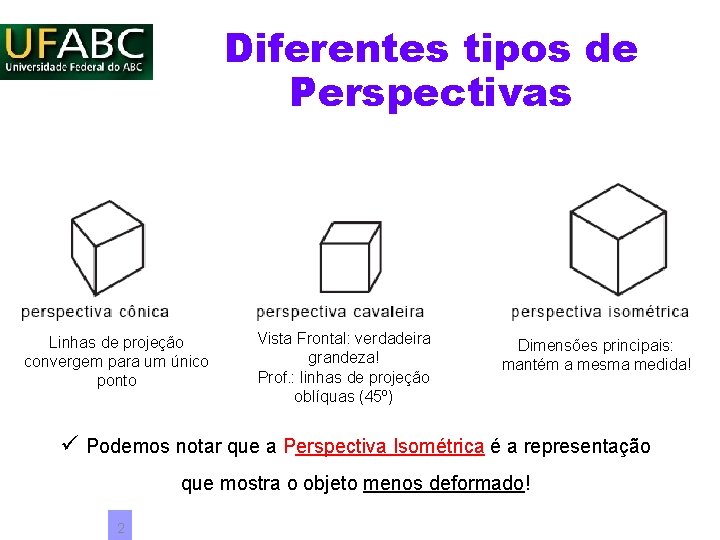

Diferentes tipos de Perspectivas Linhas de projeção convergem para um único ponto Vista Frontal:

Diferentes tipos de Perspectivas Linhas de projeção convergem para um único ponto Vista Frontal: verdadeira grandeza! Prof. : linhas de projeção oblíquas (45º) Dimensões principais: mantém a mesma medida! ü Podemos notar que a Perspectiva Isométrica é a representação que mostra o objeto menos deformado! 2

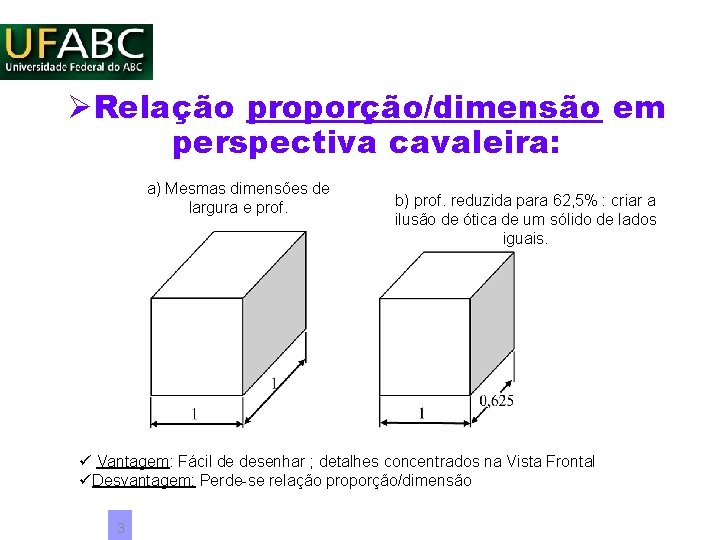

ØRelação proporção/dimensão em perspectiva cavaleira: a) Mesmas dimensões de largura e prof. b) prof.

ØRelação proporção/dimensão em perspectiva cavaleira: a) Mesmas dimensões de largura e prof. b) prof. reduzida para 62, 5% : criar a ilusão de ótica de um sólido de lados iguais. ü Vantagem: Fácil de desenhar ; detalhes concentrados na Vista Frontal üDesvantagem: Perde-se relação proporção/dimensão 3

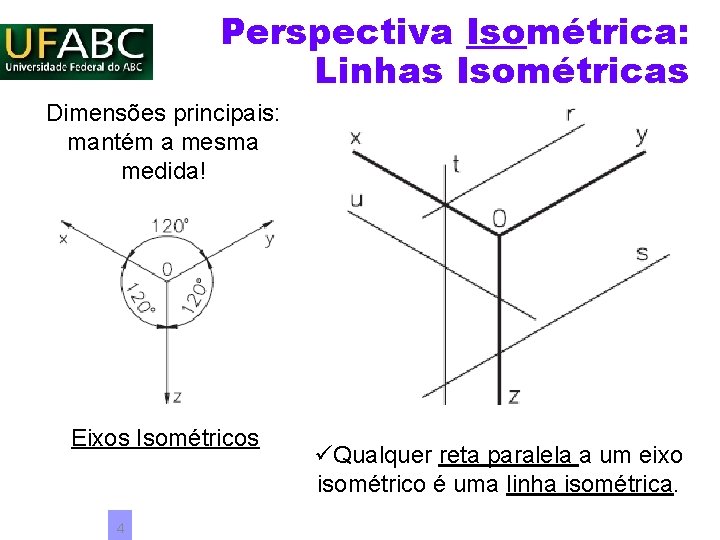

Perspectiva Isométrica: Linhas Isométricas Dimensões principais: mantém a mesma medida! Eixos Isométricos 4 üQualquer

Perspectiva Isométrica: Linhas Isométricas Dimensões principais: mantém a mesma medida! Eixos Isométricos 4 üQualquer reta paralela a um eixo isométrico é uma linha isométrica.

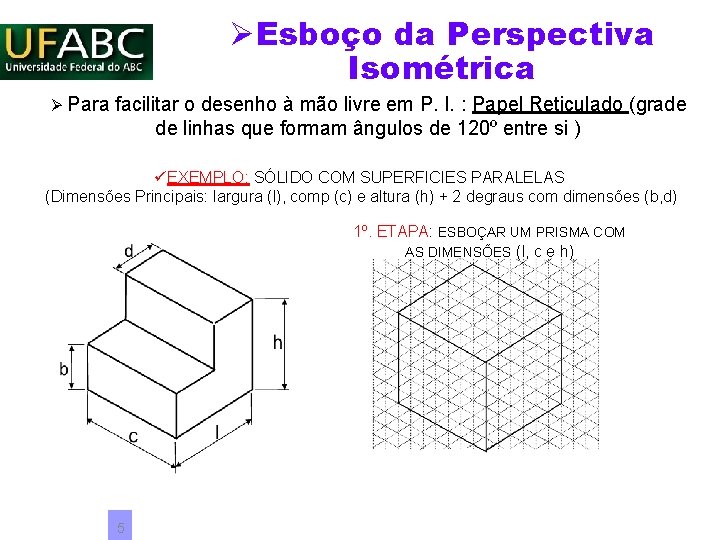

ØEsboço da Perspectiva Isométrica Ø Para facilitar o desenho à mão livre em P.

ØEsboço da Perspectiva Isométrica Ø Para facilitar o desenho à mão livre em P. I. : Papel Reticulado (grade de linhas que formam ângulos de 120º entre si ) üEXEMPLO: SÓLIDO COM SUPERFICIES PARALELAS (Dimensões Principais: largura (l), comp (c) e altura (h) + 2 degraus com dimensões (b, d) 1º. ETAPA: ESBOÇAR UM PRISMA COM AS DIMENSÕES (l, c e h) 5

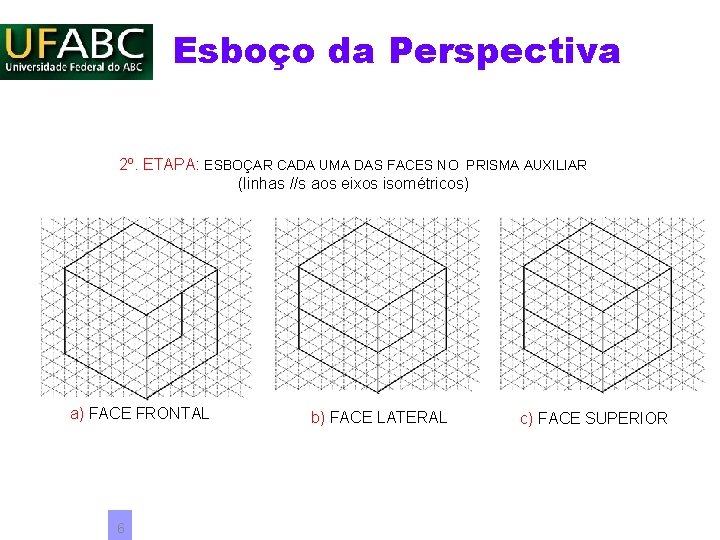

Esboço da Perspectiva 2º. ETAPA: ESBOÇAR CADA UMA DAS FACES NO PRISMA AUXILIAR (linhas

Esboço da Perspectiva 2º. ETAPA: ESBOÇAR CADA UMA DAS FACES NO PRISMA AUXILIAR (linhas //s aos eixos isométricos) a) FACE FRONTAL 6 b) FACE LATERAL c) FACE SUPERIOR

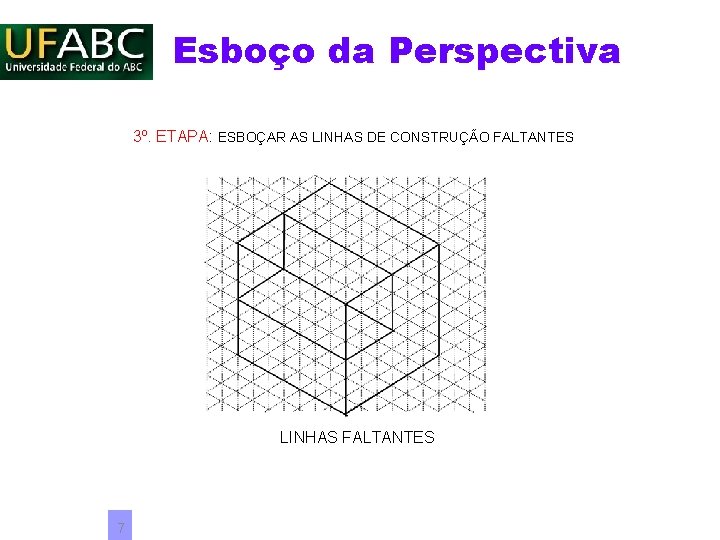

Esboço da Perspectiva 3º. ETAPA: ESBOÇAR AS LINHAS DE CONSTRUÇÃO FALTANTES LINHAS FALTANTES 7

Esboço da Perspectiva 3º. ETAPA: ESBOÇAR AS LINHAS DE CONSTRUÇÃO FALTANTES LINHAS FALTANTES 7

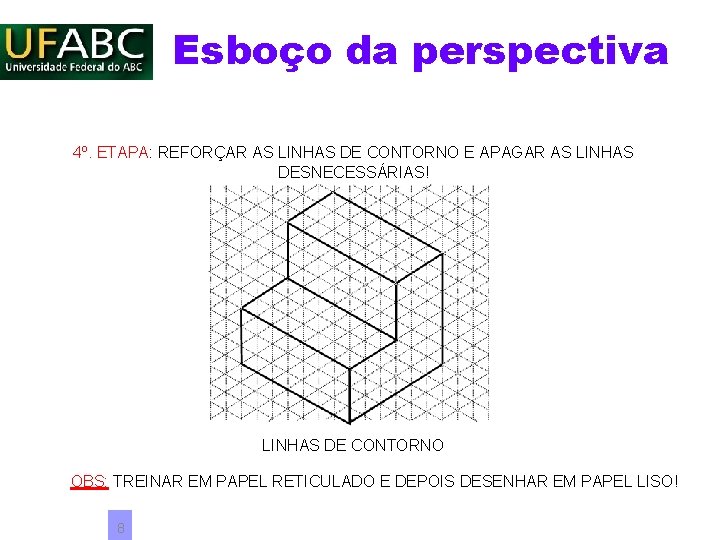

Esboço da perspectiva 4º. ETAPA: REFORÇAR AS LINHAS DE CONTORNO E APAGAR AS LINHAS

Esboço da perspectiva 4º. ETAPA: REFORÇAR AS LINHAS DE CONTORNO E APAGAR AS LINHAS DESNECESSÁRIAS! LINHAS DE CONTORNO OBS: TREINAR EM PAPEL RETICULADO E DEPOIS DESENHAR EM PAPEL LISO! 8

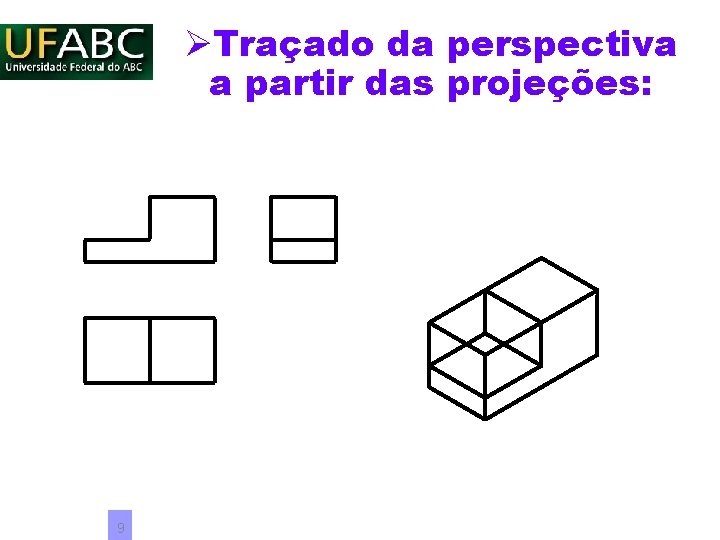

ØTraçado da perspectiva a partir das projeções: 9

ØTraçado da perspectiva a partir das projeções: 9

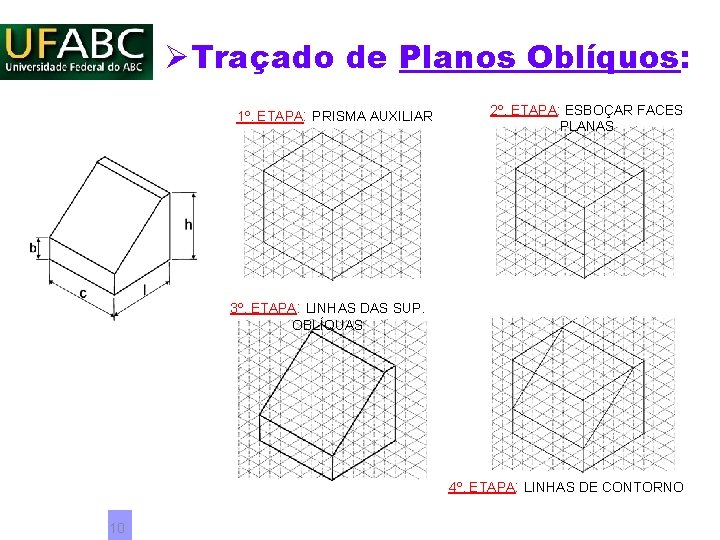

ØTraçado de Planos Oblíquos: 1º. ETAPA: PRISMA AUXILIAR 2º. ETAPA: ESBOÇAR FACES PLANAS 3º.

ØTraçado de Planos Oblíquos: 1º. ETAPA: PRISMA AUXILIAR 2º. ETAPA: ESBOÇAR FACES PLANAS 3º. ETAPA: LINHAS DAS SUP. OBLÍQUAS 4º. ETAPA: LINHAS DE CONTORNO 10

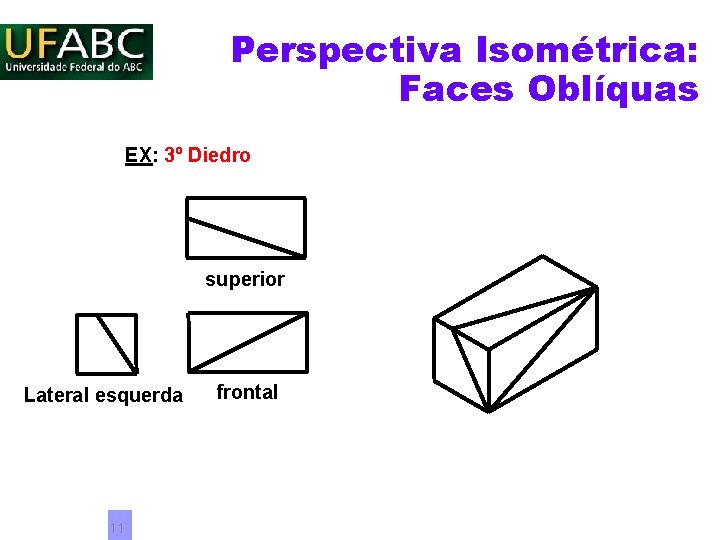

Perspectiva Isométrica: Faces Oblíquas EX: 3º Diedro superior Lateral esquerda 11 frontal

Perspectiva Isométrica: Faces Oblíquas EX: 3º Diedro superior Lateral esquerda 11 frontal

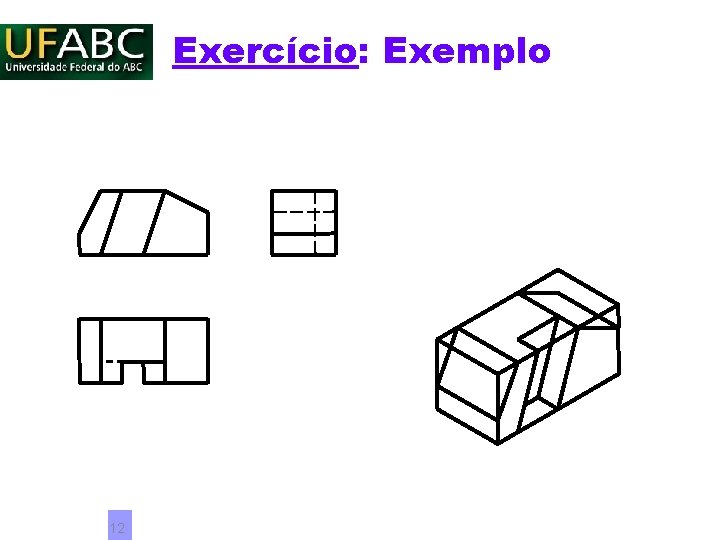

Exercício: Exemplo 12

Exercício: Exemplo 12

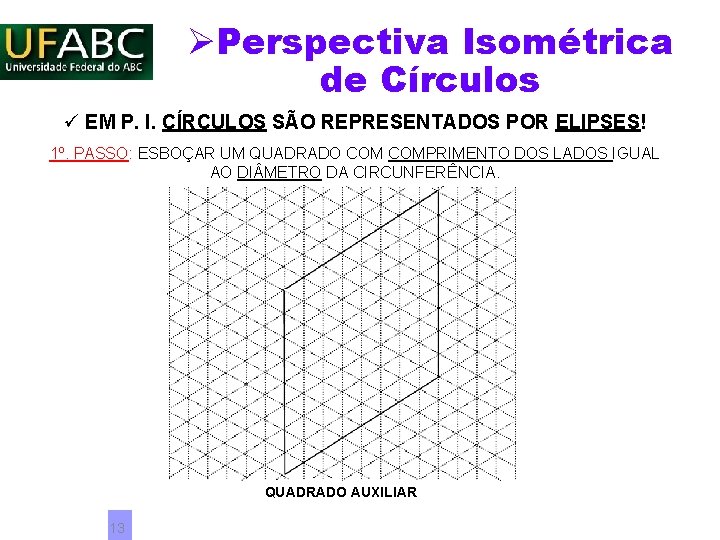

ØPerspectiva Isométrica de Círculos ü EM P. I. CÍRCULOS SÃO REPRESENTADOS POR ELIPSES! 1º.

ØPerspectiva Isométrica de Círculos ü EM P. I. CÍRCULOS SÃO REPRESENTADOS POR ELIPSES! 1º. PASSO: ESBOÇAR UM QUADRADO COMPRIMENTO DOS LADOS IGUAL AO DI METRO DA CIRCUNFERÊNCIA. QUADRADO AUXILIAR 13

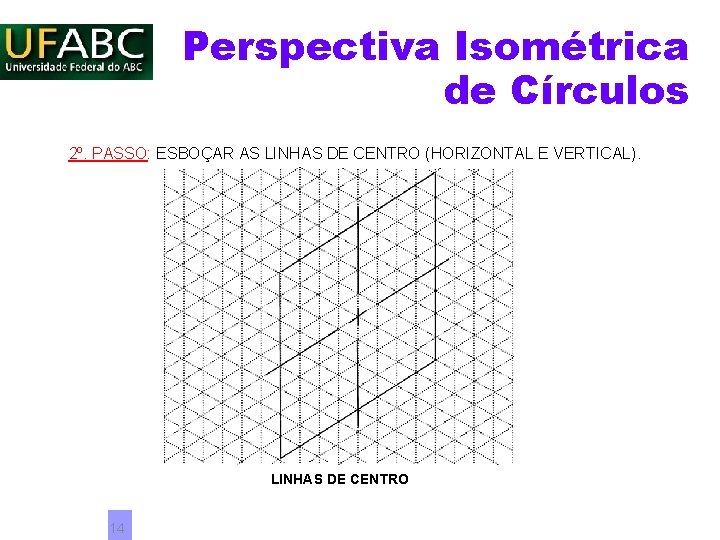

Perspectiva Isométrica de Círculos 2º. PASSO: ESBOÇAR AS LINHAS DE CENTRO (HORIZONTAL E VERTICAL).

Perspectiva Isométrica de Círculos 2º. PASSO: ESBOÇAR AS LINHAS DE CENTRO (HORIZONTAL E VERTICAL). LINHAS DE CENTRO 14

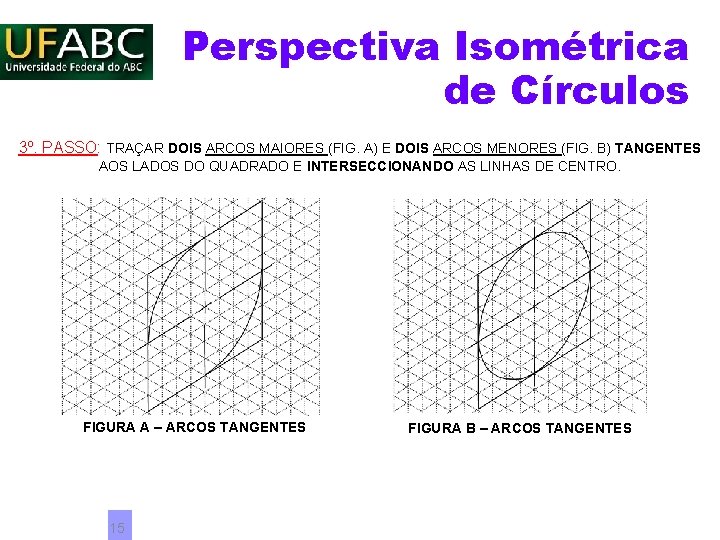

Perspectiva Isométrica de Círculos 3º. PASSO: TRAÇAR DOIS ARCOS MAIORES (FIG. A) E DOIS

Perspectiva Isométrica de Círculos 3º. PASSO: TRAÇAR DOIS ARCOS MAIORES (FIG. A) E DOIS ARCOS MENORES (FIG. B) TANGENTES AOS LADOS DO QUADRADO E INTERSECCIONANDO AS LINHAS DE CENTRO. FIGURA A – ARCOS TANGENTES 15 FIGURA B – ARCOS TANGENTES

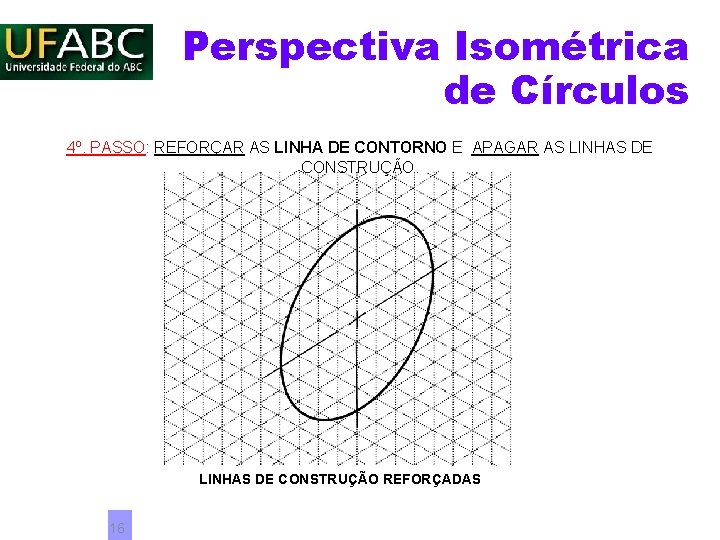

Perspectiva Isométrica de Círculos 4º. PASSO: REFORÇAR AS LINHA DE CONTORNO E APAGAR AS

Perspectiva Isométrica de Círculos 4º. PASSO: REFORÇAR AS LINHA DE CONTORNO E APAGAR AS LINHAS DE CONSTRUÇÃO REFORÇADAS 16

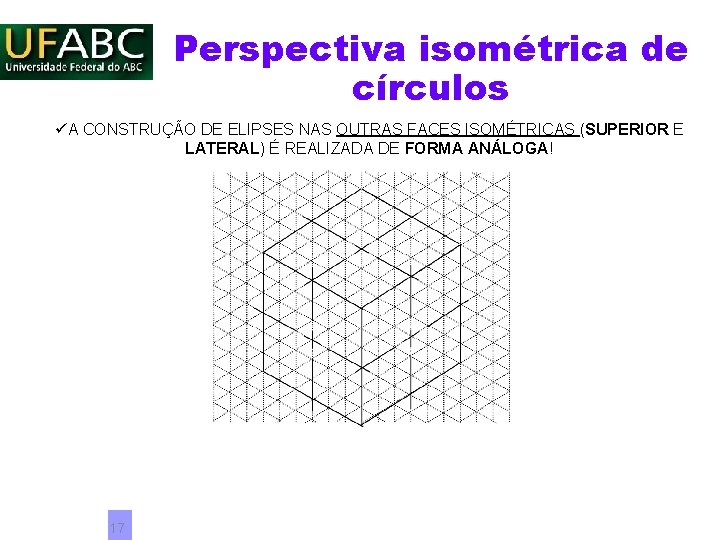

Perspectiva isométrica de círculos üA CONSTRUÇÃO DE ELIPSES NAS OUTRAS FACES ISOMÉTRICAS (SUPERIOR E

Perspectiva isométrica de círculos üA CONSTRUÇÃO DE ELIPSES NAS OUTRAS FACES ISOMÉTRICAS (SUPERIOR E LATERAL) É REALIZADA DE FORMA ANÁLOGA! 17

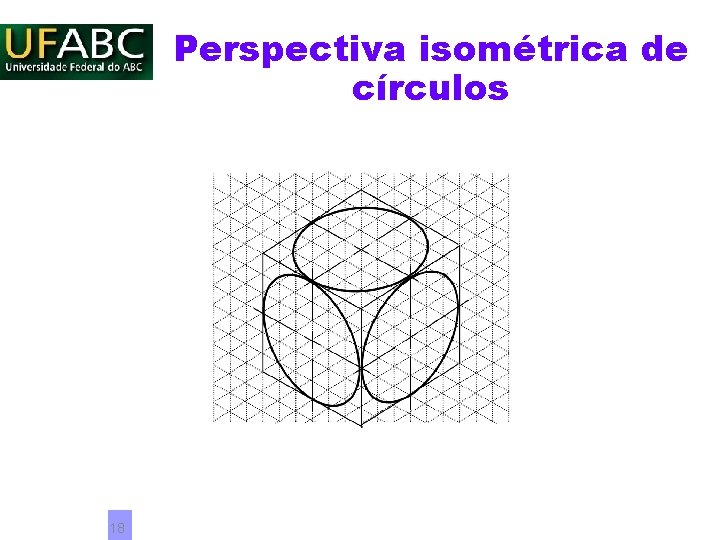

Perspectiva isométrica de círculos 18

Perspectiva isométrica de círculos 18

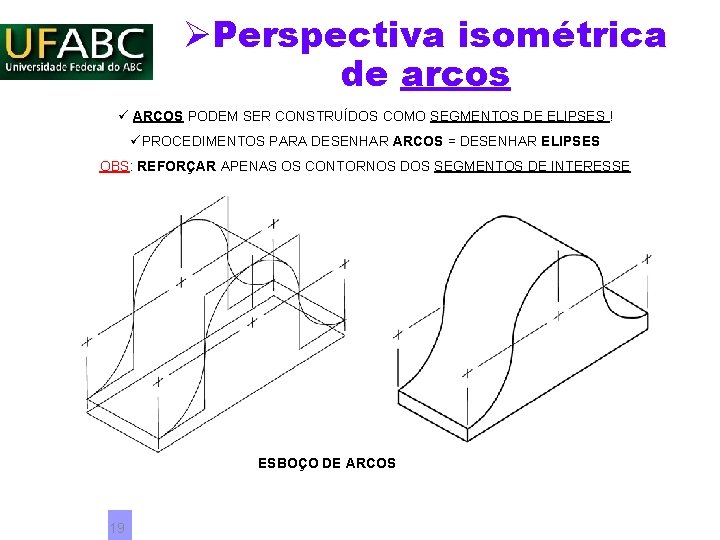

ØPerspectiva isométrica de arcos ü ARCOS PODEM SER CONSTRUÍDOS COMO SEGMENTOS DE ELIPSES !

ØPerspectiva isométrica de arcos ü ARCOS PODEM SER CONSTRUÍDOS COMO SEGMENTOS DE ELIPSES ! üPROCEDIMENTOS PARA DESENHAR ARCOS = DESENHAR ELIPSES OBS: REFORÇAR APENAS OS CONTORNOS DOS SEGMENTOS DE INTERESSE ESBOÇO DE ARCOS 19

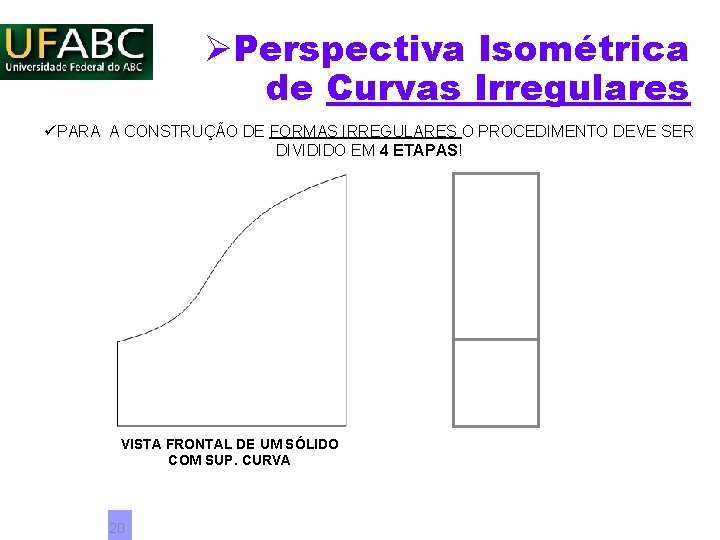

ØPerspectiva Isométrica de Curvas Irregulares üPARA A CONSTRUÇÃO DE FORMAS IRREGULARES O PROCEDIMENTO DEVE

ØPerspectiva Isométrica de Curvas Irregulares üPARA A CONSTRUÇÃO DE FORMAS IRREGULARES O PROCEDIMENTO DEVE SER DIVIDIDO EM 4 ETAPAS! VISTA FRONTAL DE UM SÓLIDO COM SUP. CURVA 20

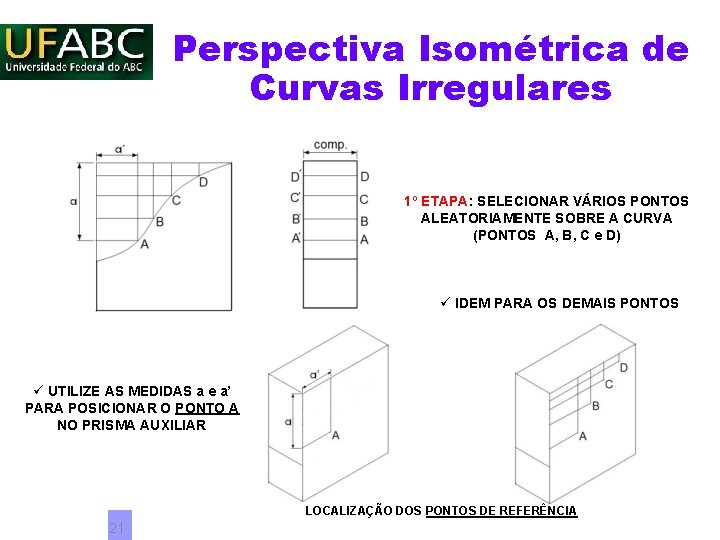

Perspectiva Isométrica de Curvas Irregulares 1º ETAPA: SELECIONAR VÁRIOS PONTOS ALEATORIAMENTE SOBRE A CURVA

Perspectiva Isométrica de Curvas Irregulares 1º ETAPA: SELECIONAR VÁRIOS PONTOS ALEATORIAMENTE SOBRE A CURVA (PONTOS A, B, C e D) ü IDEM PARA OS DEMAIS PONTOS ü UTILIZE AS MEDIDAS a e a’ PARA POSICIONAR O PONTO A NO PRISMA AUXILIAR LOCALIZAÇÃO DOS PONTOS DE REFERÊNCIA 21

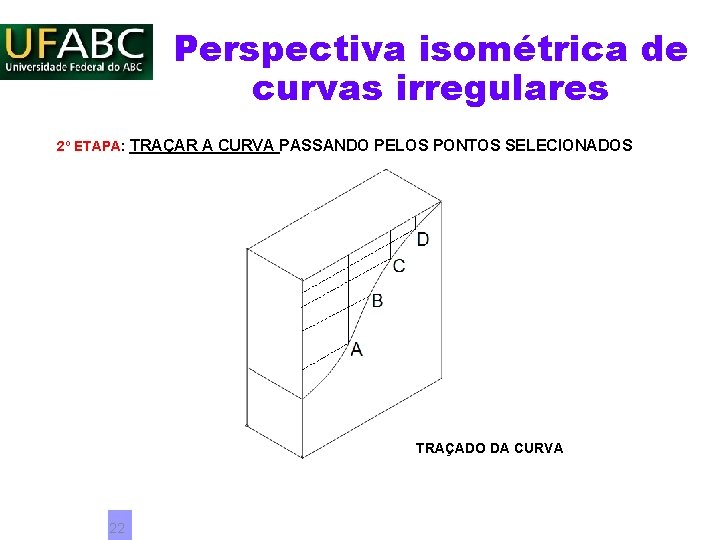

Perspectiva isométrica de curvas irregulares 2º ETAPA: TRAÇAR A CURVA PASSANDO PELOS PONTOS SELECIONADOS

Perspectiva isométrica de curvas irregulares 2º ETAPA: TRAÇAR A CURVA PASSANDO PELOS PONTOS SELECIONADOS TRAÇADO DA CURVA 22

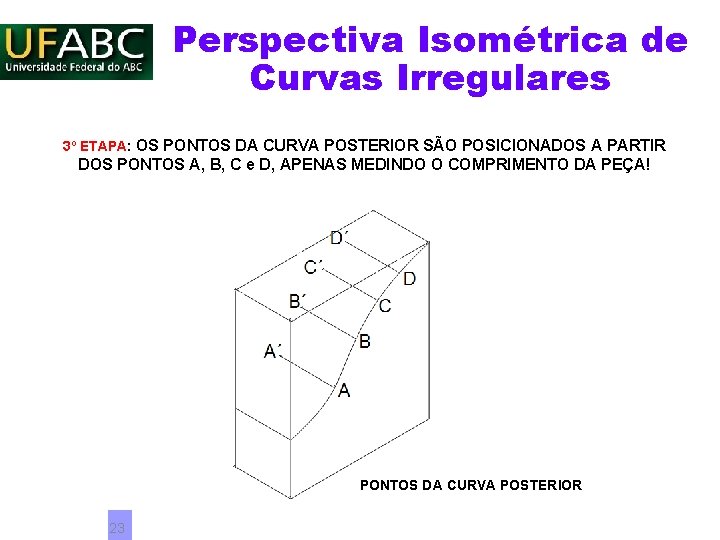

Perspectiva Isométrica de Curvas Irregulares 3º ETAPA: OS PONTOS DA CURVA POSTERIOR SÃO POSICIONADOS

Perspectiva Isométrica de Curvas Irregulares 3º ETAPA: OS PONTOS DA CURVA POSTERIOR SÃO POSICIONADOS A PARTIR DOS PONTOS A, B, C e D, APENAS MEDINDO O COMPRIMENTO DA PEÇA! PONTOS DA CURVA POSTERIOR 23

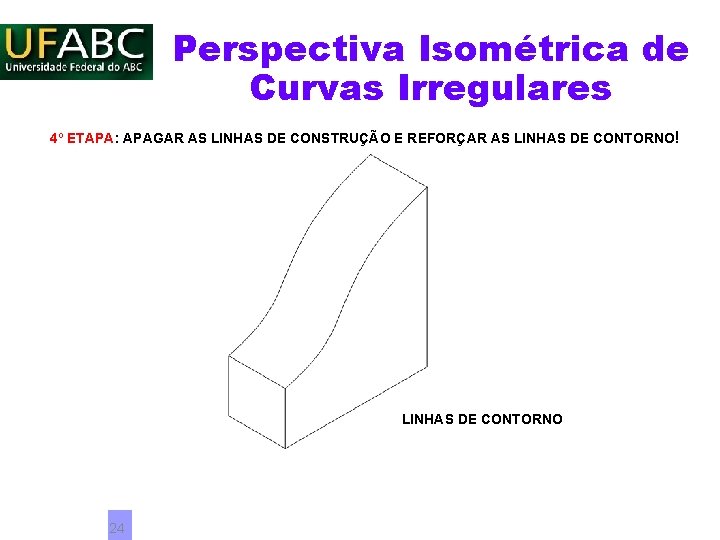

Perspectiva Isométrica de Curvas Irregulares 4º ETAPA: APAGAR AS LINHAS DE CONSTRUÇÃO E REFORÇAR

Perspectiva Isométrica de Curvas Irregulares 4º ETAPA: APAGAR AS LINHAS DE CONSTRUÇÃO E REFORÇAR AS LINHAS DE CONTORNO ! LINHAS DE CONTORNO 24

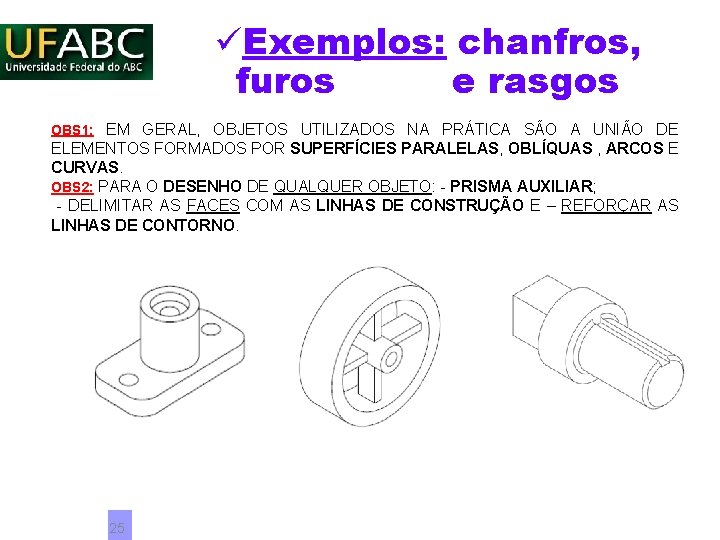

üExemplos: chanfros, furos e rasgos OBS 1: EM GERAL, OBJETOS UTILIZADOS NA PRÁTICA SÃO

üExemplos: chanfros, furos e rasgos OBS 1: EM GERAL, OBJETOS UTILIZADOS NA PRÁTICA SÃO A UNIÃO DE ELEMENTOS FORMADOS POR SUPERFÍCIES PARALELAS, OBLÍQUAS , ARCOS E CURVAS. OBS 2: PARA O DESENHO DE QUALQUER OBJETO: - PRISMA AUXILIAR; - DELIMITAR AS FACES COM AS LINHAS DE CONSTRUÇÃO E – REFORÇAR AS LINHAS DE CONTORNO. 25

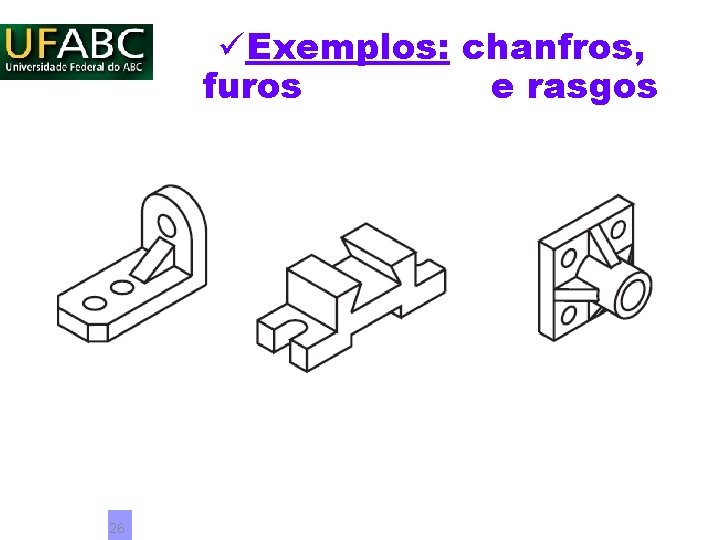

üExemplos: chanfros, furos e rasgos 26

üExemplos: chanfros, furos e rasgos 26

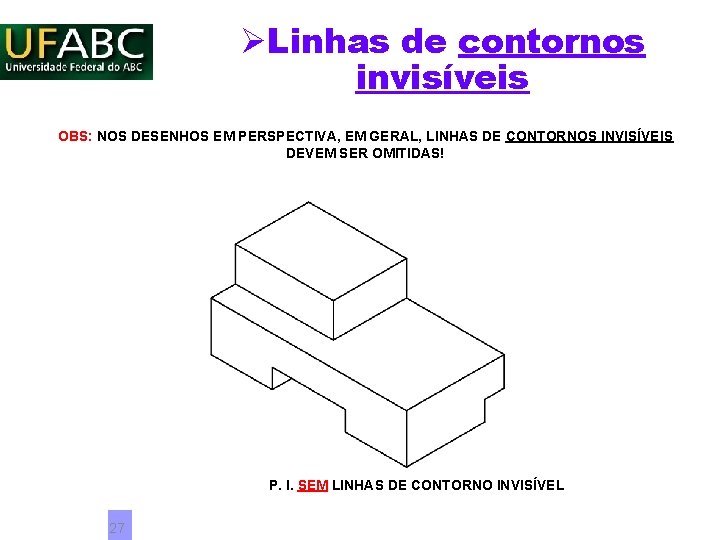

ØLinhas de contornos invisíveis OBS: NOS DESENHOS EM PERSPECTIVA, EM GERAL, LINHAS DE CONTORNOS

ØLinhas de contornos invisíveis OBS: NOS DESENHOS EM PERSPECTIVA, EM GERAL, LINHAS DE CONTORNOS INVISÍVEIS DEVEM SER OMITIDAS! P. I. SEM LINHAS DE CONTORNO INVISÍVEL 27

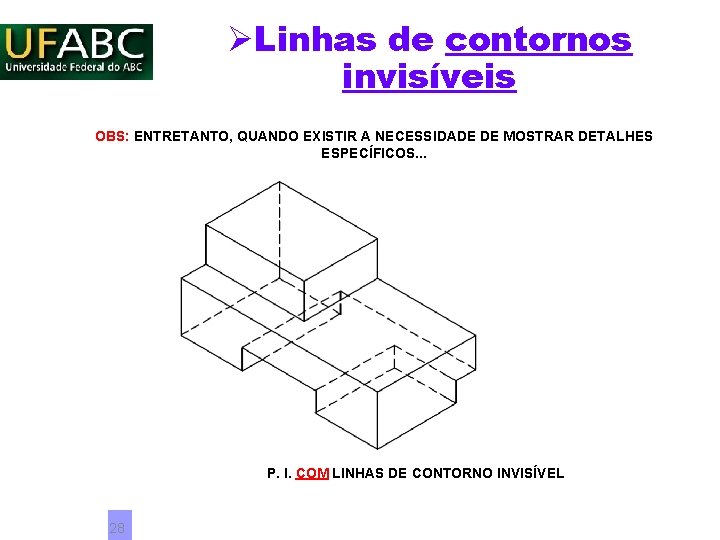

ØLinhas de contornos invisíveis OBS: ENTRETANTO, QUANDO EXISTIR A NECESSIDADE DE MOSTRAR DETALHES ESPECÍFICOS.

ØLinhas de contornos invisíveis OBS: ENTRETANTO, QUANDO EXISTIR A NECESSIDADE DE MOSTRAR DETALHES ESPECÍFICOS. . . P. I. COM LINHAS DE CONTORNO INVISÍVEL 28
