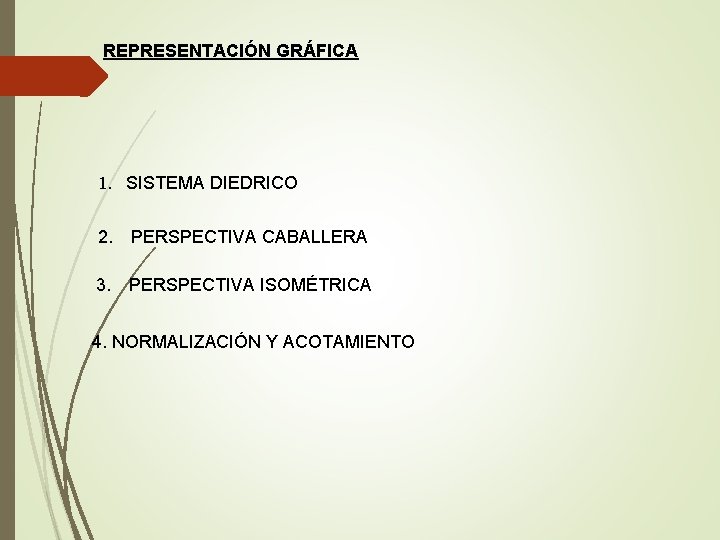

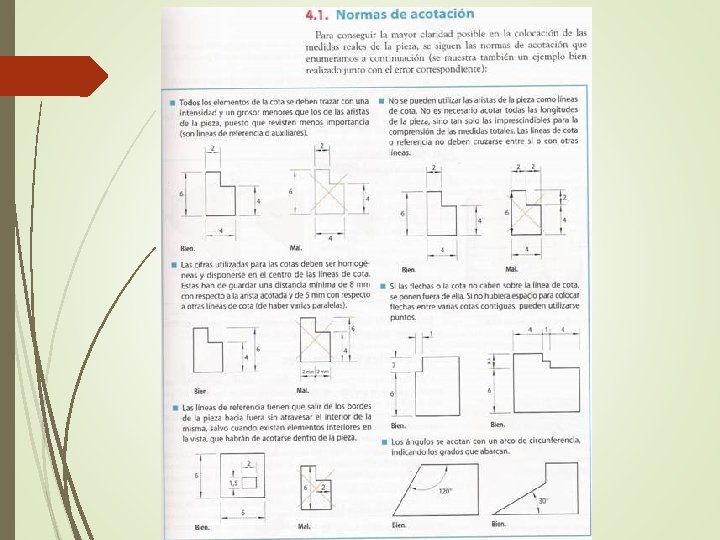

REPRESENTACIÓN GRÁFICA 1. SISTEMA DIEDRICO 2. PERSPECTIVA CABALLERA 3. PERSPECTIVA ISOMÉTRICA 4. NORMALIZACIÓN Y ACOTAMIENTO

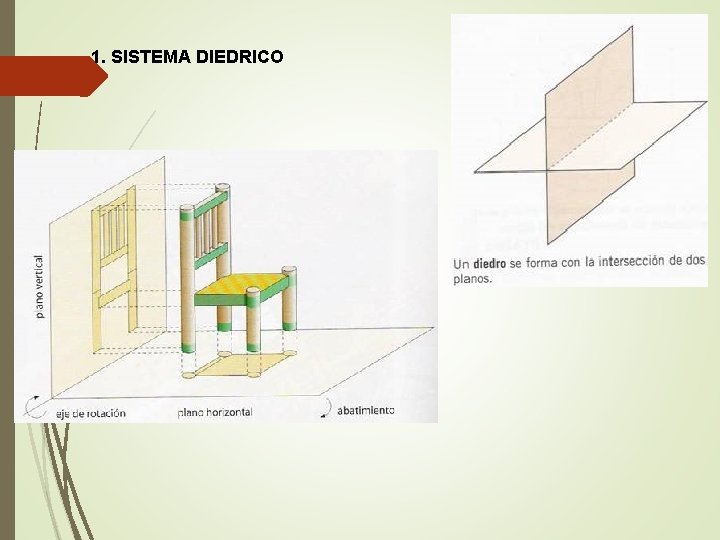

1. SISTEMA DIEDRICO

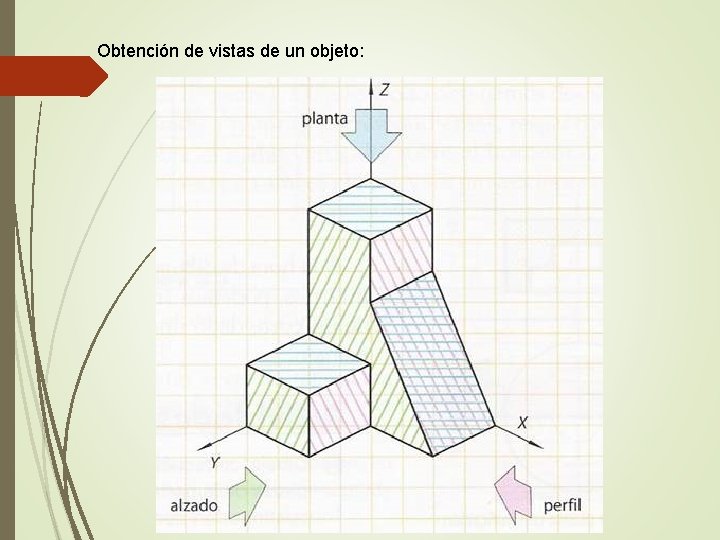

Obtención de vistas de un objeto:

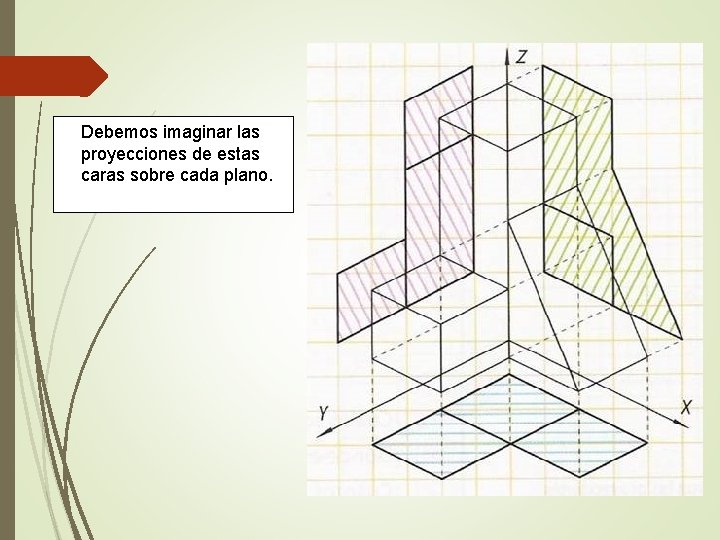

Debemos imaginar las proyecciones de estas caras sobre cada plano.

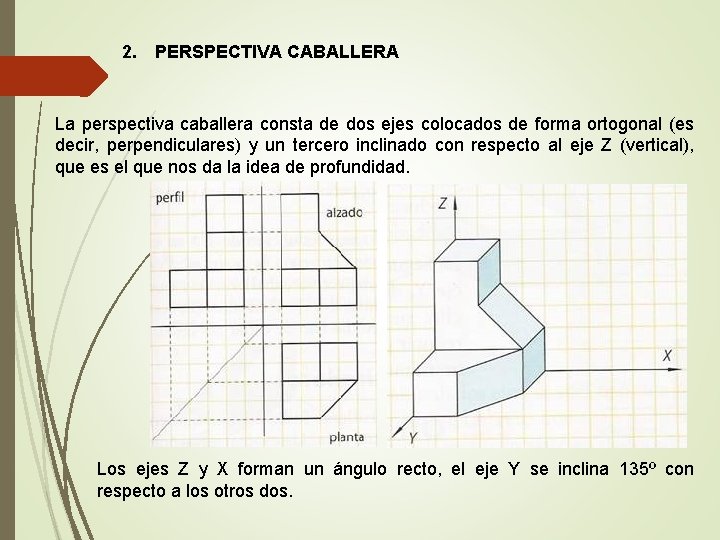

2. PERSPECTIVA CABALLERA La perspectiva caballera consta de dos ejes colocados de forma ortogonal (es decir, perpendiculares) y un tercero inclinado con respecto al eje Z (vertical), que es el que nos da la idea de profundidad. Los ejes Z y X forman un ángulo recto, el eje Y se inclina 135º con respecto a los otros dos.

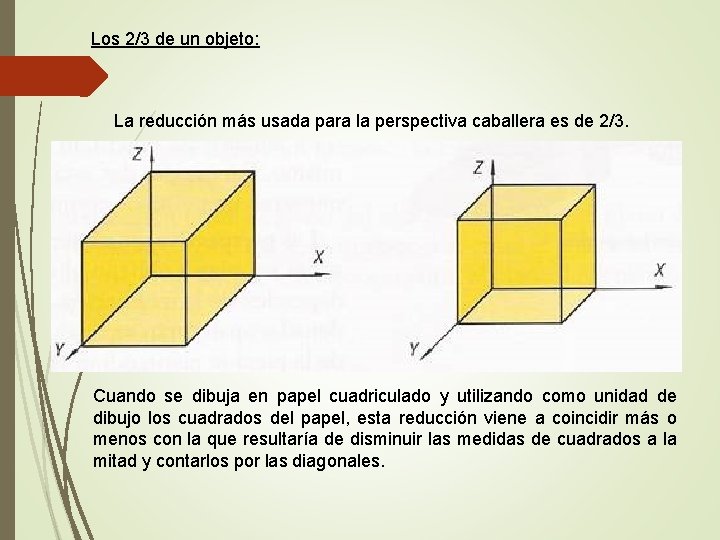

Los 2/3 de un objeto: La reducción más usada para la perspectiva caballera es de 2/3. Cuando se dibuja en papel cuadriculado y utilizando como unidad de dibujo los cuadrados del papel, esta reducción viene a coincidir más o menos con la que resultaría de disminuir las medidas de cuadrados a la mitad y contarlos por las diagonales.

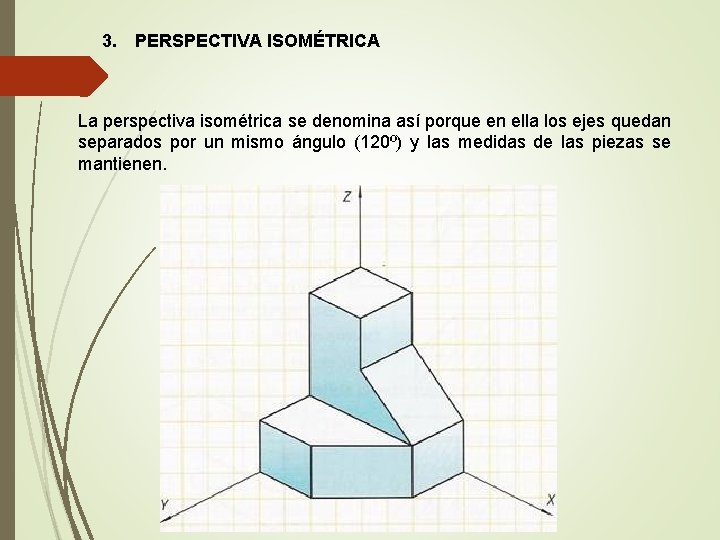

3. PERSPECTIVA ISOMÉTRICA La perspectiva isométrica se denomina así porque en ella los ejes quedan separados por un mismo ángulo (120º) y las medidas de las piezas se mantienen.

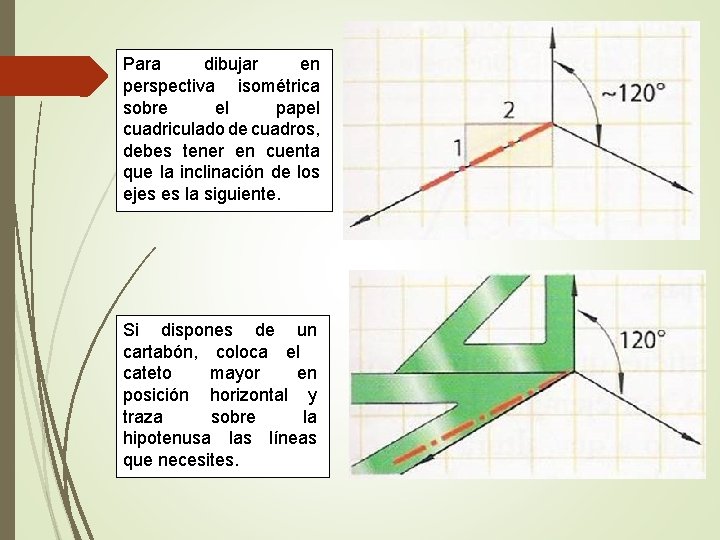

Para dibujar en perspectiva isométrica sobre el papel cuadriculado de cuadros, debes tener en cuenta que la inclinación de los ejes es la siguiente. Si dispones de un cartabón, coloca el cateto mayor en posición horizontal y traza sobre la hipotenusa las líneas que necesites.

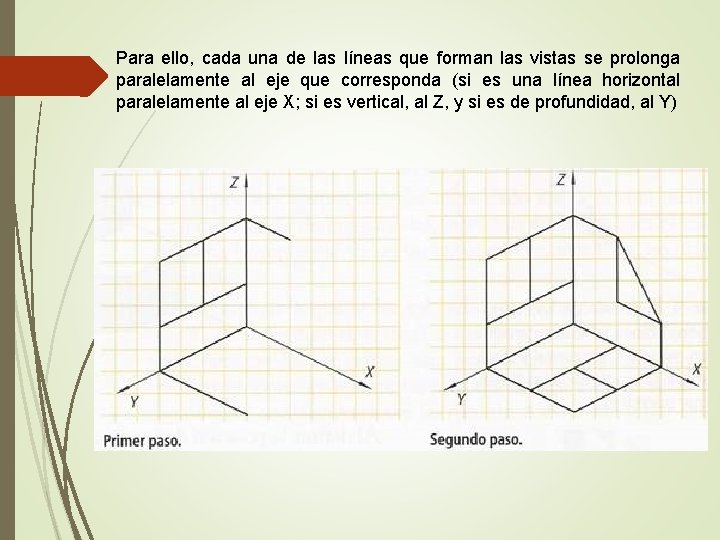

Para ello, cada una de las líneas que forman las vistas se prolonga paralelamente al eje que corresponda (si es una línea horizontal paralelamente al eje X; si es vertical, al Z, y si es de profundidad, al Y)

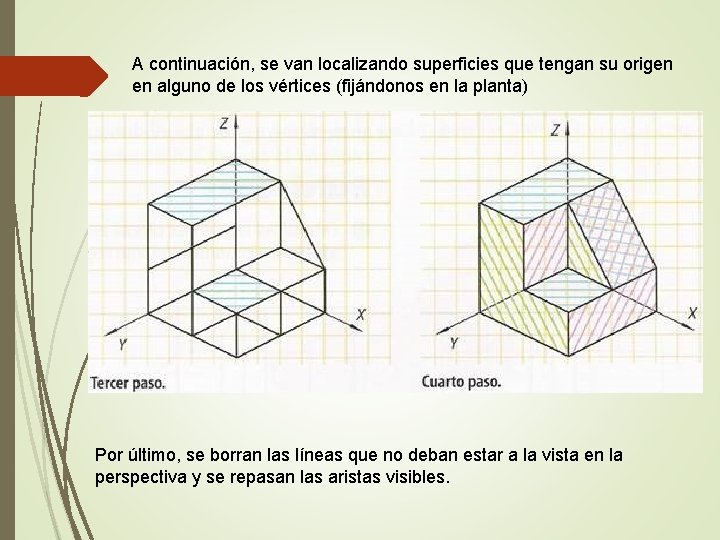

A continuación, se van localizando superficies que tengan su origen en alguno de los vértices (fijándonos en la planta) Por último, se borran las líneas que no deban estar a la vista en la perspectiva y se repasan las aristas visibles.
