NORMAS INTERNACIONALES DE DIBUJO DE PLANOS MECANICOS Ing
NORMAS INTERNACIONALES DE DIBUJO DE PLANOS MECANICOS Ing. Alfredo R. Agüero Mauricio sábado, 05 de diciembre de 2020 DISEÑO EN INGENIERIA TP 303 FIIS-UNI Subido al grupo por Azdel Raraz
n. NORMALIZACIÓN sábado, 05 de diciembre de 2020

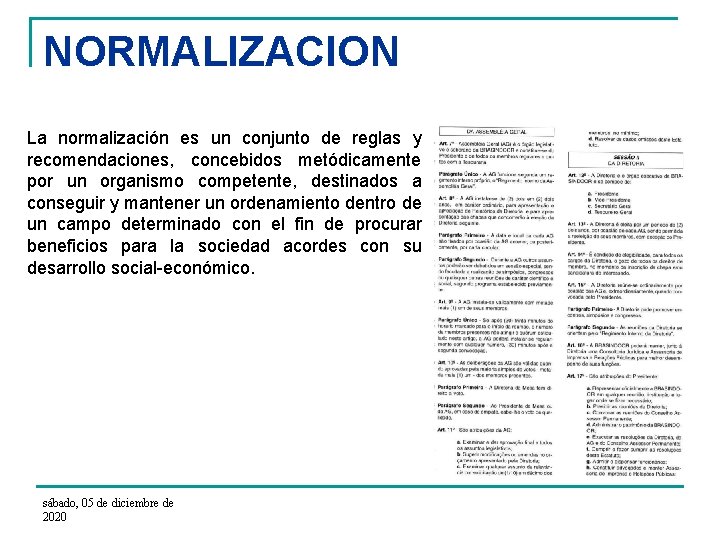

NORMALIZACION La normalización es un conjunto de reglas y recomendaciones, concebidos metódicamente por un organismo competente, destinados a conseguir y mantener un ordenamiento dentro de un campo determinado con el fin de procurar beneficios para la sociedad acordes con su desarrollo social-económico. sábado, 05 de diciembre de 2020

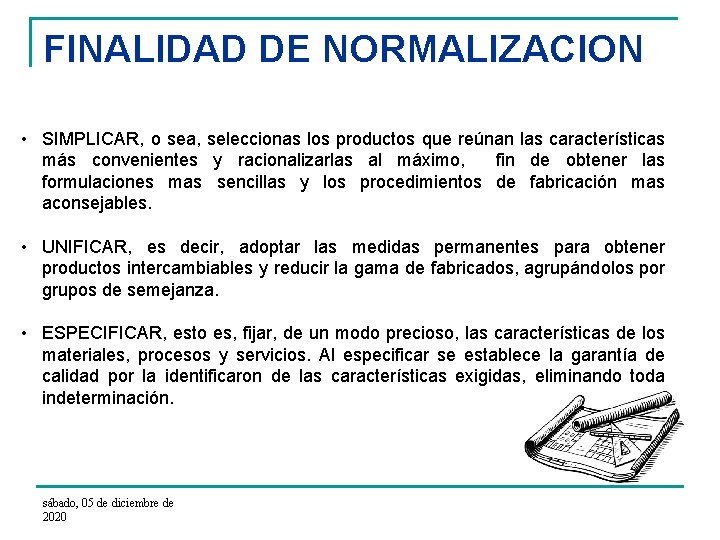

FINALIDAD DE NORMALIZACION • SIMPLICAR, o sea, seleccionas los productos que reúnan las características más convenientes y racionalizarlas al máximo, fin de obtener las formulaciones mas sencillas y los procedimientos de fabricación mas aconsejables. • UNIFICAR, es decir, adoptar las medidas permanentes para obtener productos intercambiables y reducir la gama de fabricados, agrupándolos por grupos de semejanza. • ESPECIFICAR, esto es, fijar, de un modo precioso, las características de los materiales, procesos y servicios. Al especificar se establece la garantía de calidad por la identificaron de las características exigidas, eliminando toda indeterminación. sábado, 05 de diciembre de 2020

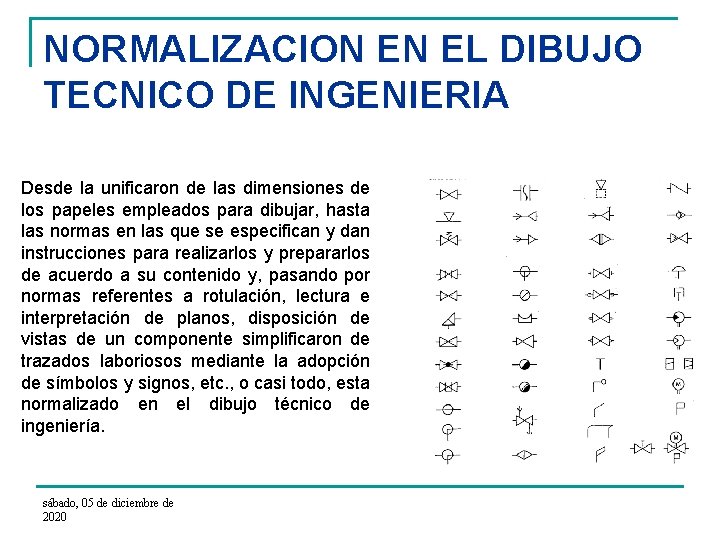

NORMALIZACION EN EL DIBUJO TECNICO DE INGENIERIA Desde la unificaron de las dimensiones de los papeles empleados para dibujar, hasta las normas en las que se especifican y dan instrucciones para realizarlos y prepararlos de acuerdo a su contenido y, pasando por normas referentes a rotulación, lectura e interpretación de planos, disposición de vistas de un componente simplificaron de trazados laboriosos mediante la adopción de símbolos y signos, etc. , o casi todo, esta normalizado en el dibujo técnico de ingeniería. sábado, 05 de diciembre de 2020

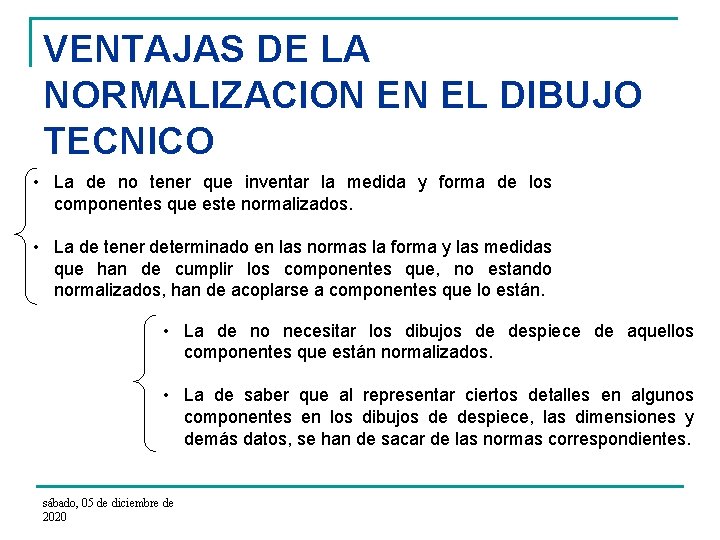

VENTAJAS DE LA NORMALIZACION EN EL DIBUJO TECNICO • La de no tener que inventar la medida y forma de los componentes que este normalizados. • La de tener determinado en las normas la forma y las medidas que han de cumplir los componentes que, no estando normalizados, han de acoplarse a componentes que lo están. • La de no necesitar los dibujos de despiece de aquellos componentes que están normalizados. • La de saber que al representar ciertos detalles en algunos componentes en los dibujos de despiece, las dimensiones y demás datos, se han de sacar de las normas correspondientes. sábado, 05 de diciembre de 2020

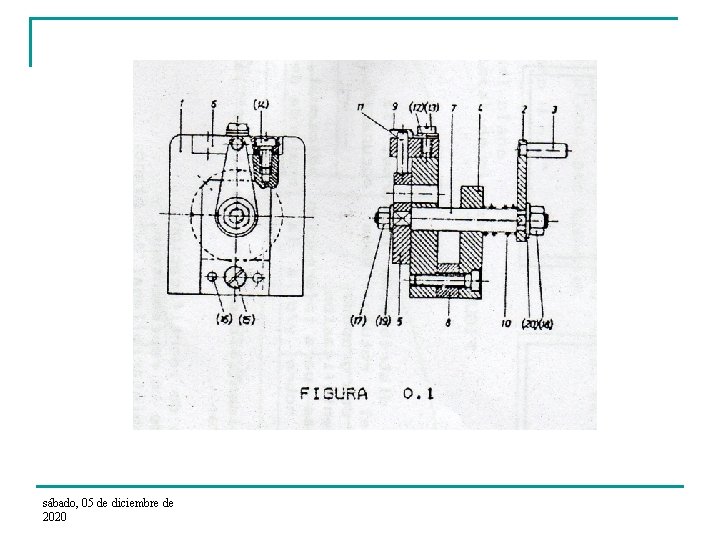

sábado, 05 de diciembre de 2020

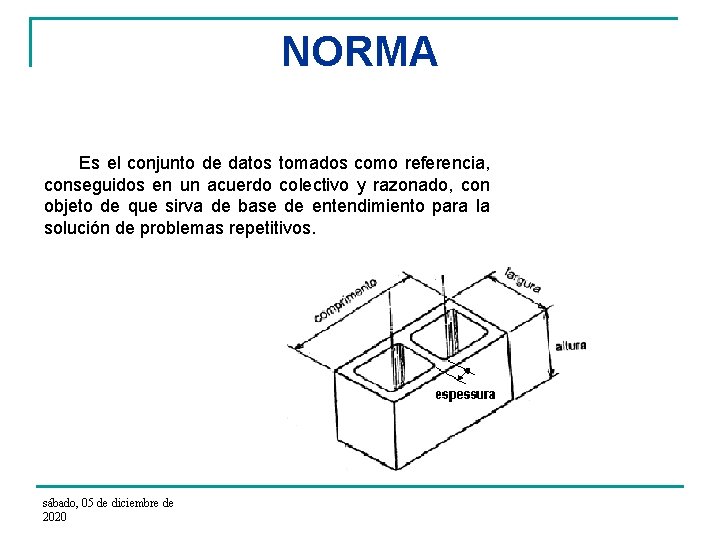

NORMA Es el conjunto de datos tomados como referencia, conseguidos en un acuerdo colectivo y razonado, con objeto de que sirva de base de entendimiento para la solución de problemas repetitivos. sábado, 05 de diciembre de 2020

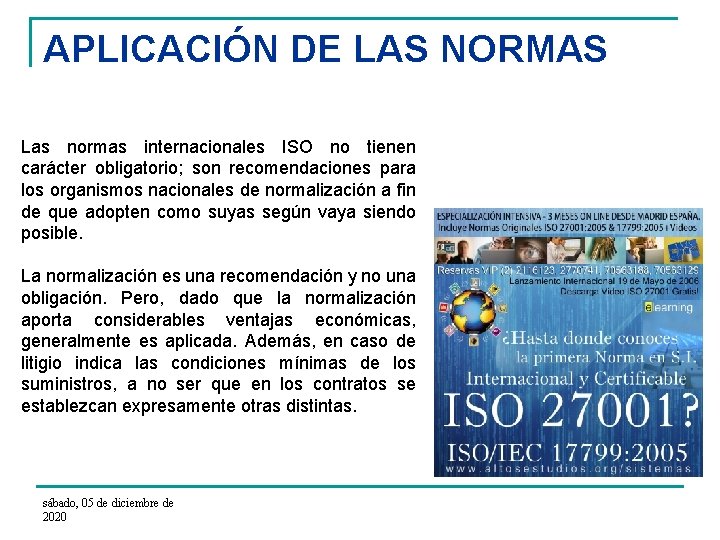

APLICACIÓN DE LAS NORMAS Las normas internacionales ISO no tienen carácter obligatorio; son recomendaciones para los organismos nacionales de normalización a fin de que adopten como suyas según vaya siendo posible. La normalización es una recomendación y no una obligación. Pero, dado que la normalización aporta considerables ventajas económicas, generalmente es aplicada. Además, en caso de litigio indica las condiciones mínimas de los suministros, a no ser que en los contratos se establezcan expresamente otras distintas. sábado, 05 de diciembre de 2020
FORMATO DE LÁMINAS, ALFABETO DE LINEAS, ESCRITURA Y ESCALAS sábado, 05 de diciembre de 2020

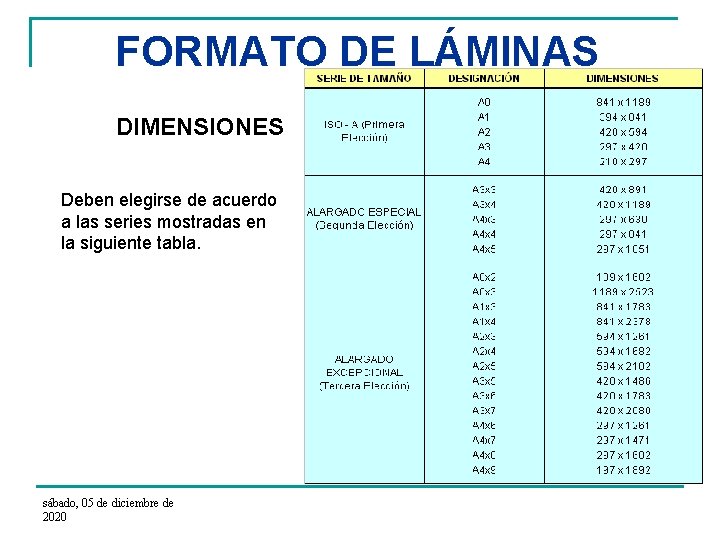

FORMATO DE LÁMINAS DIMENSIONES Deben elegirse de acuerdo a las series mostradas en la siguiente tabla. sábado, 05 de diciembre de 2020

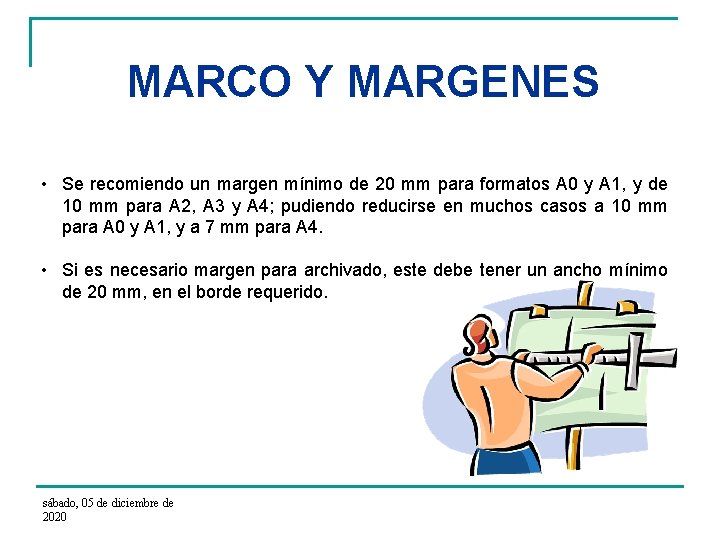

MARCO Y MARGENES • Se recomiendo un margen mínimo de 20 mm para formatos A 0 y A 1, y de 10 mm para A 2, A 3 y A 4; pudiendo reducirse en muchos casos a 10 mm para A 0 y A 1, y a 7 mm para A 4. • Si es necesario margen para archivado, este debe tener un ancho mínimo de 20 mm, en el borde requerido. sábado, 05 de diciembre de 2020

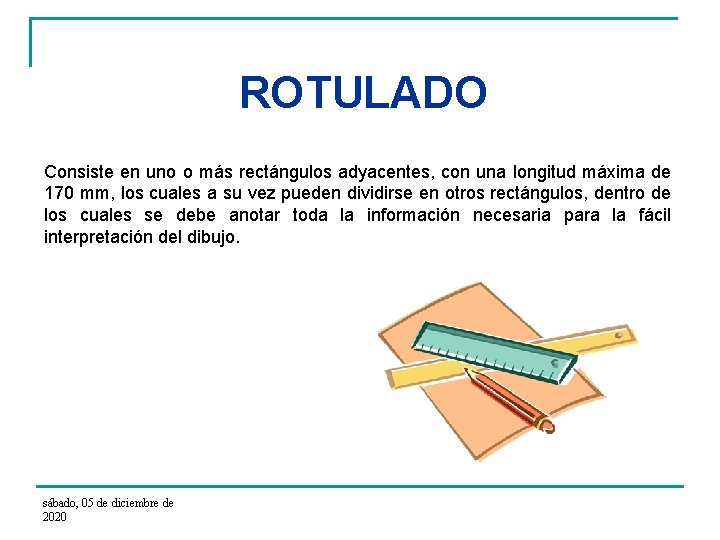

ROTULADO Consiste en uno o más rectángulos adyacentes, con una longitud máxima de 170 mm, los cuales a su vez pueden dividirse en otros rectángulos, dentro de los cuales se debe anotar toda la información necesaria para la fácil interpretación del dibujo. sábado, 05 de diciembre de 2020

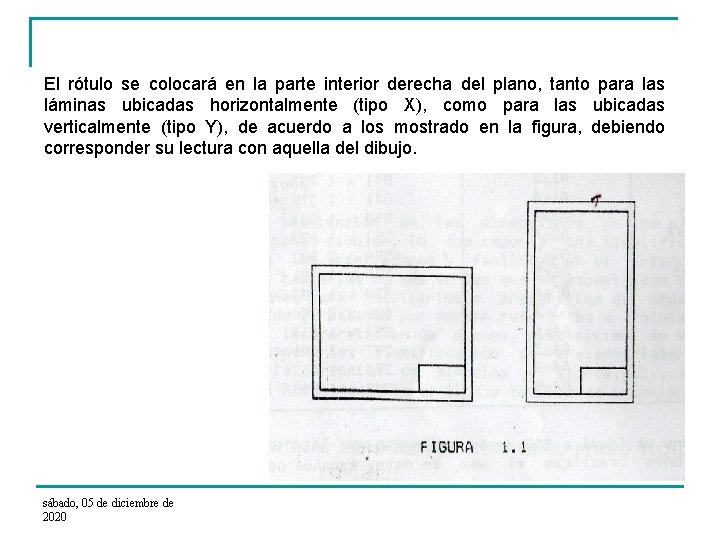

El rótulo se colocará en la parte interior derecha del plano, tanto para las láminas ubicadas horizontalmente (tipo X), como para las ubicadas verticalmente (tipo Y), de acuerdo a los mostrado en la figura, debiendo corresponder su lectura con aquella del dibujo. sábado, 05 de diciembre de 2020

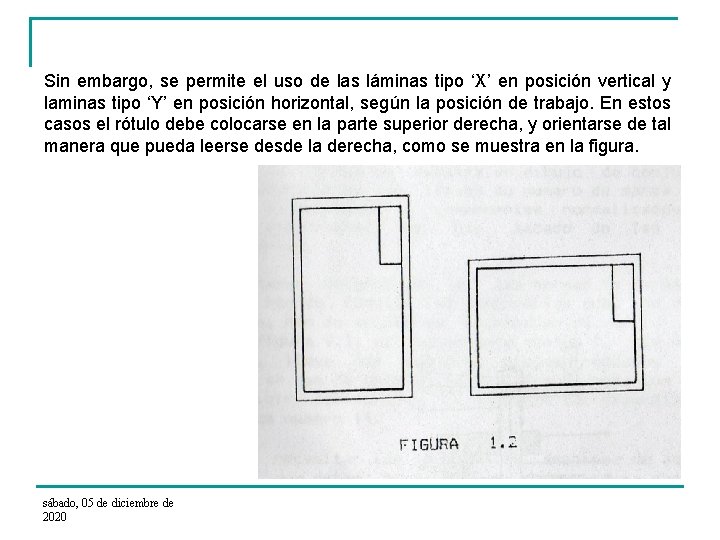

Sin embargo, se permite el uso de las láminas tipo ‘X’ en posición vertical y laminas tipo ‘Y’ en posición horizontal, según la posición de trabajo. En estos casos el rótulo debe colocarse en la parte superior derecha, y orientarse de tal manera que pueda leerse desde la derecha, como se muestra en la figura. sábado, 05 de diciembre de 2020

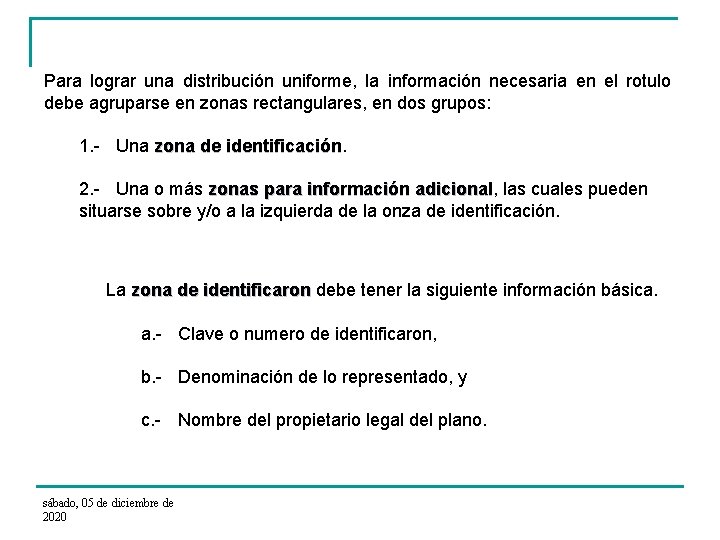

Para lograr una distribución uniforme, la información necesaria en el rotulo debe agruparse en zonas rectangulares, en dos grupos: 1. - Una zona de identificación 2. - Una o más zonas para información adicional, las cuales pueden adicional situarse sobre y/o a la izquierda de la onza de identificación. La zona de identificaron debe tener la siguiente información básica. zona de identificaron a. - Clave o numero de identificaron, b. - Denominación de lo representado, y c. - Nombre del propietario legal del plano. sábado, 05 de diciembre de 2020

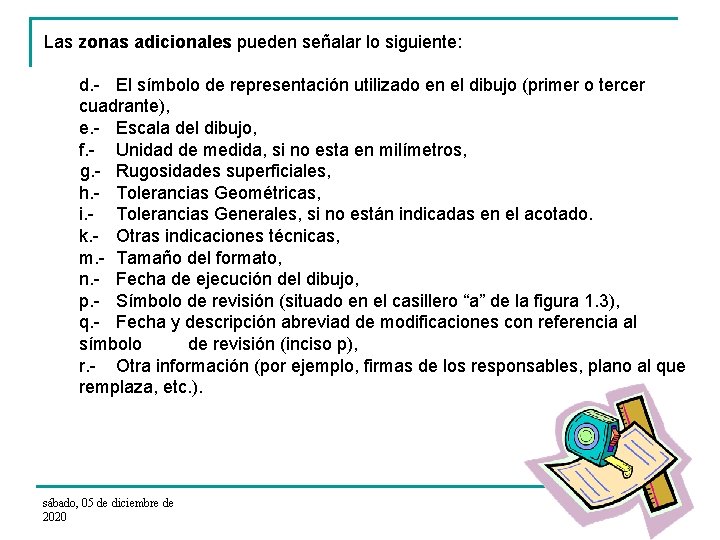

Las zonas adicionales pueden señalar lo siguiente: zonas adicionales d. - El símbolo de representación utilizado en el dibujo (primer o tercer cuadrante), e. - Escala del dibujo, f. - Unidad de medida, si no esta en milímetros, g. - Rugosidades superficiales, h. - Tolerancias Geométricas, i. - Tolerancias Generales, si no están indicadas en el acotado. k. - Otras indicaciones técnicas, m. - Tamaño del formato, n. - Fecha de ejecución del dibujo, p. - Símbolo de revisión (situado en el casillero “a” de la figura 1. 3), q. - Fecha y descripción abreviad de modificaciones con referencia al símbolo de revisión (inciso p), r. - Otra información (por ejemplo, firmas de los responsables, plano al que remplaza, etc. ). sábado, 05 de diciembre de 2020

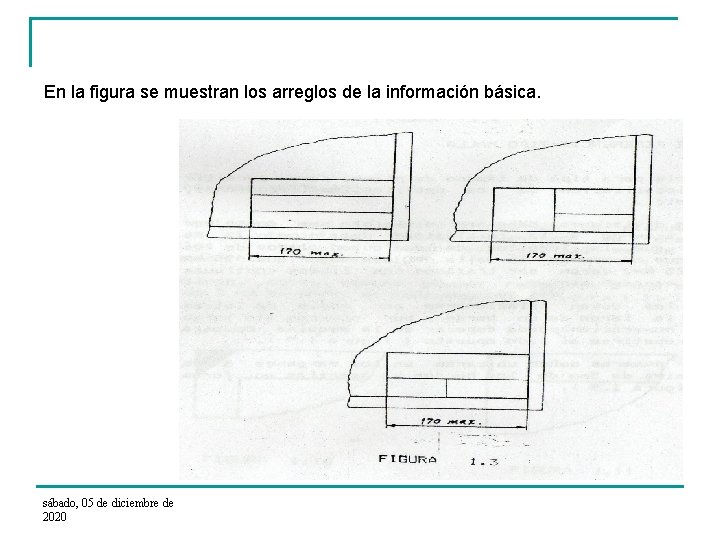

En la figura se muestran los arreglos de la información básica. sábado, 05 de diciembre de 2020

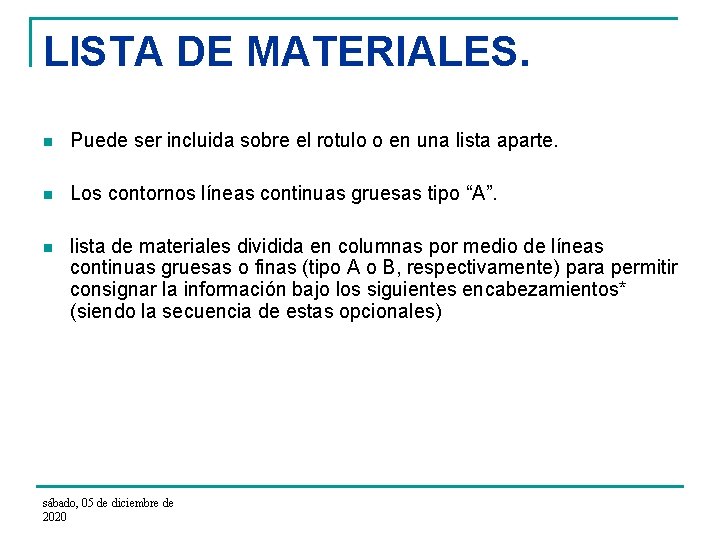

LISTA DE MATERIALES. n Puede ser incluida sobre el rotulo o en una lista aparte. n Los contornos líneas continuas gruesas tipo “A”. n lista de materiales dividida en columnas por medio de líneas continuas gruesas o finas (tipo A o B, respectivamente) para permitir consignar la información bajo los siguientes encabezamientos* (siendo la secuencia de estas opcionales) sábado, 05 de diciembre de 2020

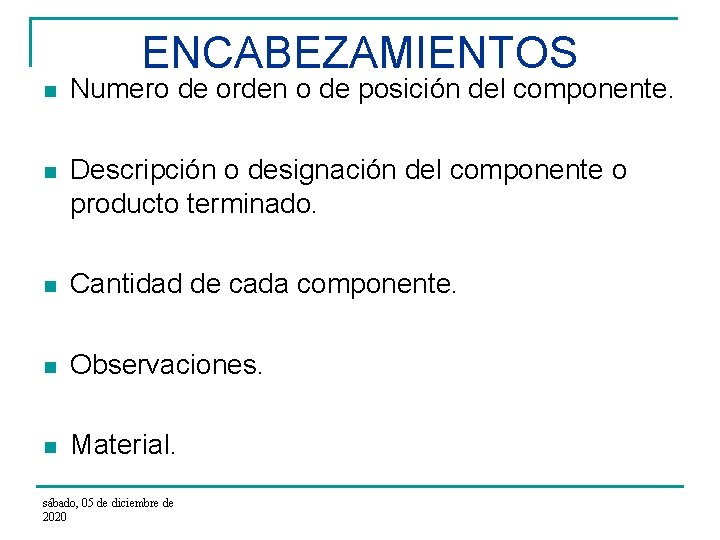

ENCABEZAMIENTOS n Numero de orden o de posición del componente. n Descripción o designación del componente o producto terminado. n Cantidad de cada componente. n Observaciones. n Material. sábado, 05 de diciembre de 2020

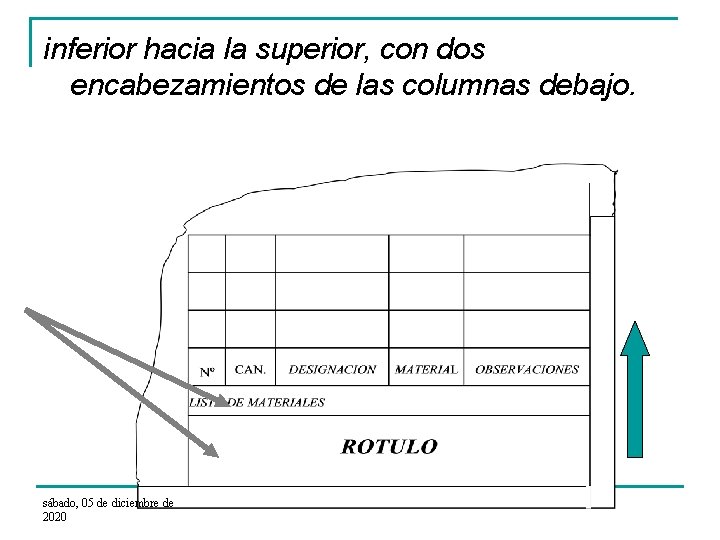

inferior hacia la superior, con dos encabezamientos de las columnas debajo. sábado, 05 de diciembre de 2020

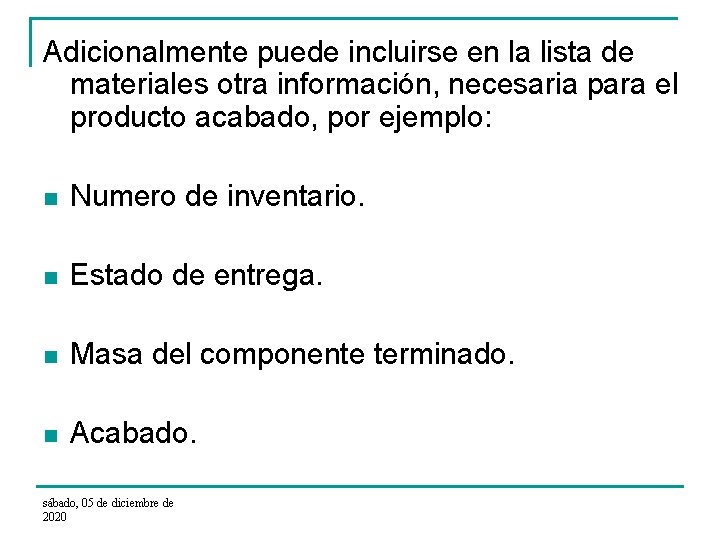

Adicionalmente puede incluirse en la lista de materiales otra información, necesaria para el producto acabado, por ejemplo: n Numero de inventario. n Estado de entrega. n Masa del componente terminado. n Acabado. sábado, 05 de diciembre de 2020

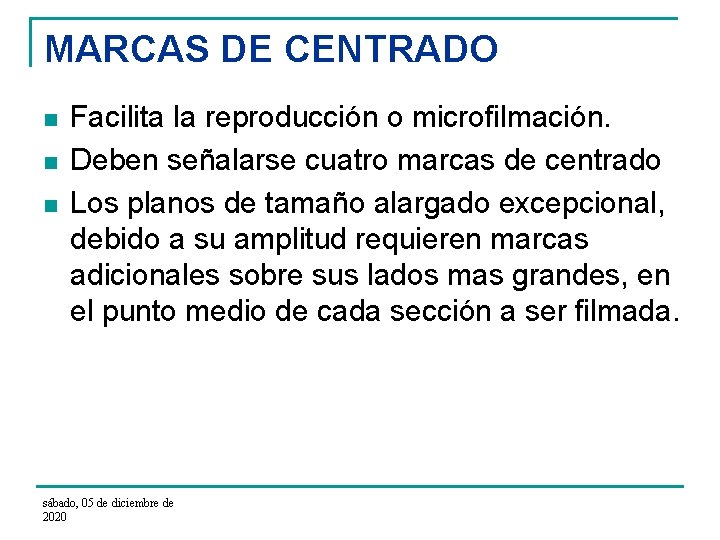

MARCAS DE CENTRADO n n n Facilita la reproducción o microfilmación. Deben señalarse cuatro marcas de centrado Los planos de tamaño alargado excepcional, debido a su amplitud requieren marcas adicionales sobre sus lados mas grandes, en el punto medio de cada sección a ser filmada. sábado, 05 de diciembre de 2020

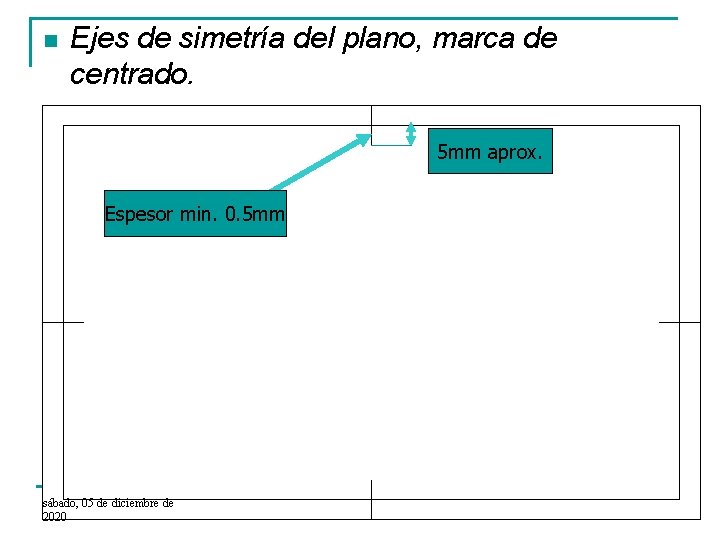

n Ejes de simetría del plano, marca de centrado. 5 mm aprox. Espesor min. 0. 5 mm sábado, 05 de diciembre de 2020

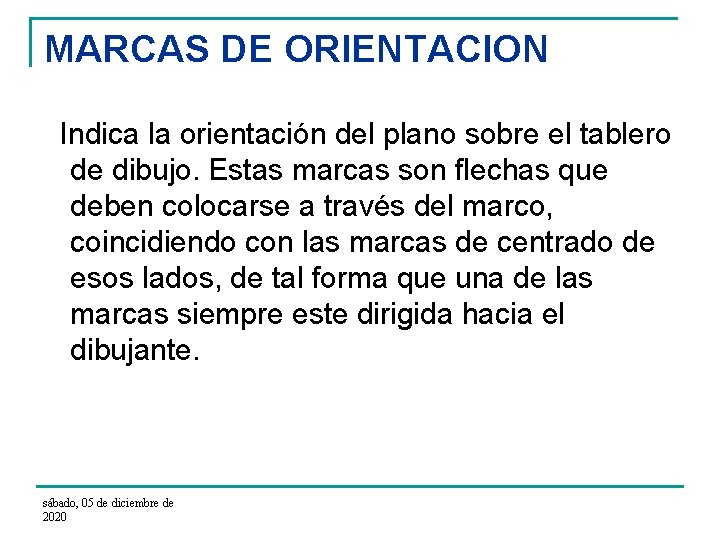

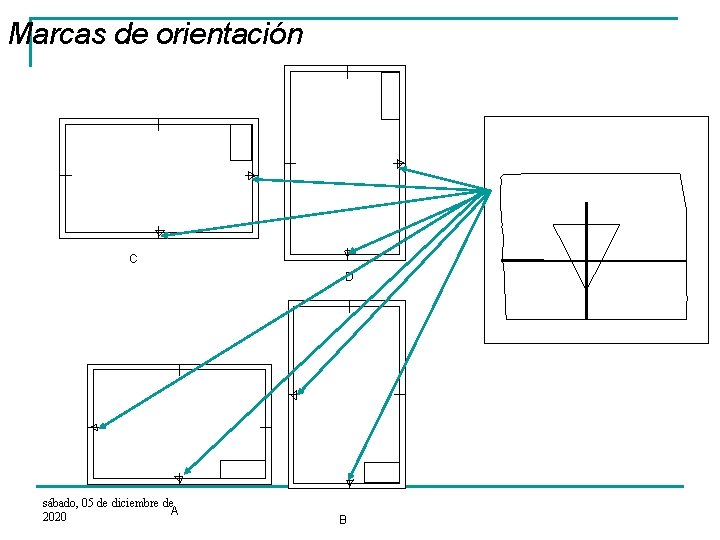

MARCAS DE ORIENTACION Indica la orientación del plano sobre el tablero de dibujo. Estas marcas son flechas que deben colocarse a través del marco, coincidiendo con las marcas de centrado de esos lados, de tal forma que una de las marcas siempre este dirigida hacia el dibujante. sábado, 05 de diciembre de 2020
Marcas de orientación C D sábado, 05 de diciembre de A 2020 B

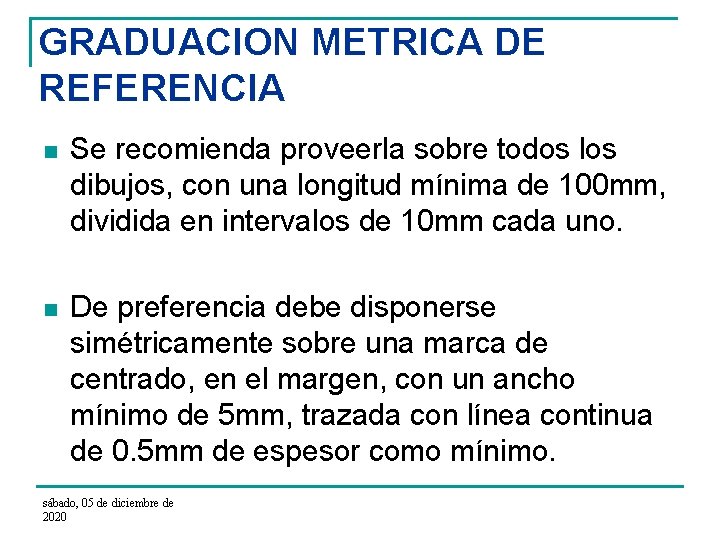

GRADUACION METRICA DE REFERENCIA n Se recomienda proveerla sobre todos los dibujos, con una longitud mínima de 100 mm, dividida en intervalos de 10 mm cada uno. n De preferencia debe disponerse simétricamente sobre una marca de centrado, en el margen, con un ancho mínimo de 5 mm, trazada con línea continua de 0. 5 mm de espesor como mínimo. sábado, 05 de diciembre de 2020

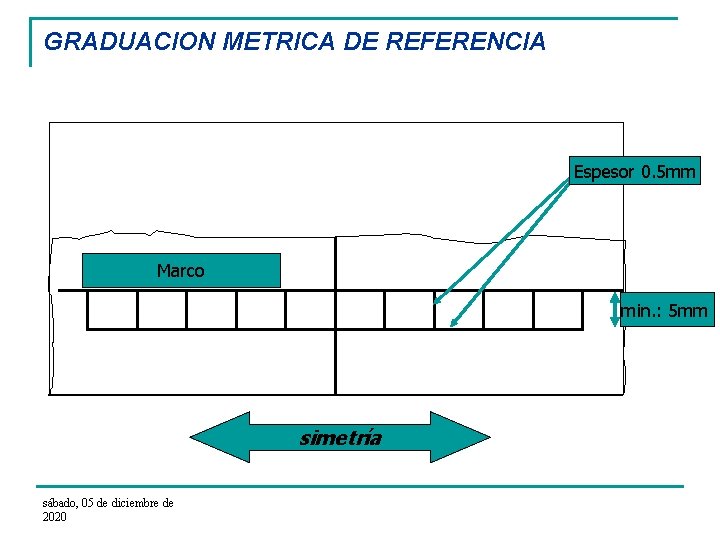

GRADUACION METRICA DE REFERENCIA Espesor 0. 5 mm Marco min. : 5 mm simetría sábado, 05 de diciembre de 2020

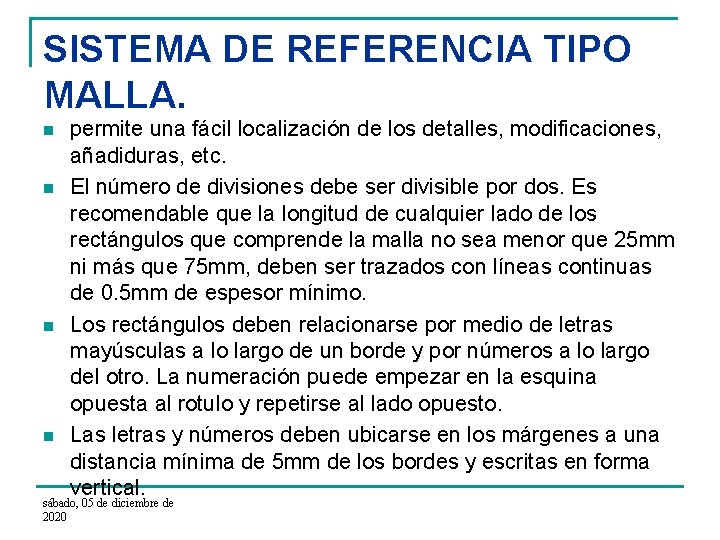

SISTEMA DE REFERENCIA TIPO MALLA. n n permite una fácil localización de los detalles, modificaciones, añadiduras, etc. El número de divisiones debe ser divisible por dos. Es recomendable que la longitud de cualquier lado de los rectángulos que comprende la malla no sea menor que 25 mm ni más que 75 mm, deben ser trazados con líneas continuas de 0. 5 mm de espesor mínimo. Los rectángulos deben relacionarse por medio de letras mayúsculas a lo largo de un borde y por números a lo largo del otro. La numeración puede empezar en la esquina opuesta al rotulo y repetirse al lado opuesto. Las letras y números deben ubicarse en los márgenes a una distancia mínima de 5 mm de los bordes y escritas en forma vertical. sábado, 05 de diciembre de 2020

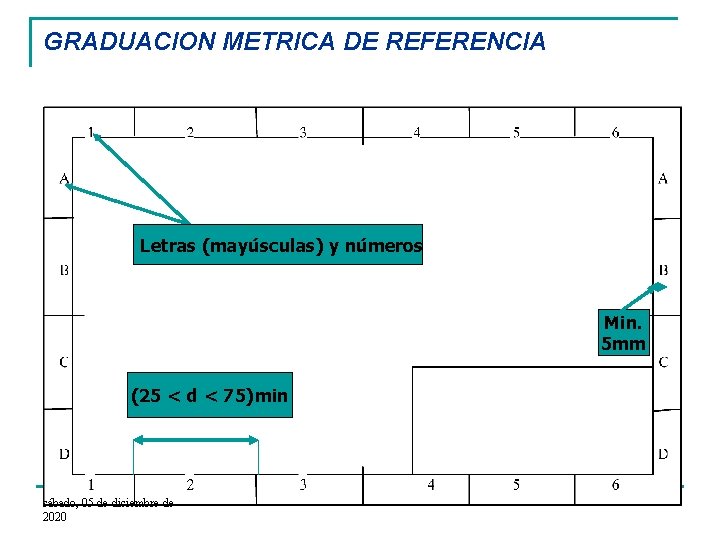

GRADUACION METRICA DE REFERENCIA Letras (mayúsculas) y números Min. 5 mm (25 < d < 75)min sábado, 05 de diciembre de 2020

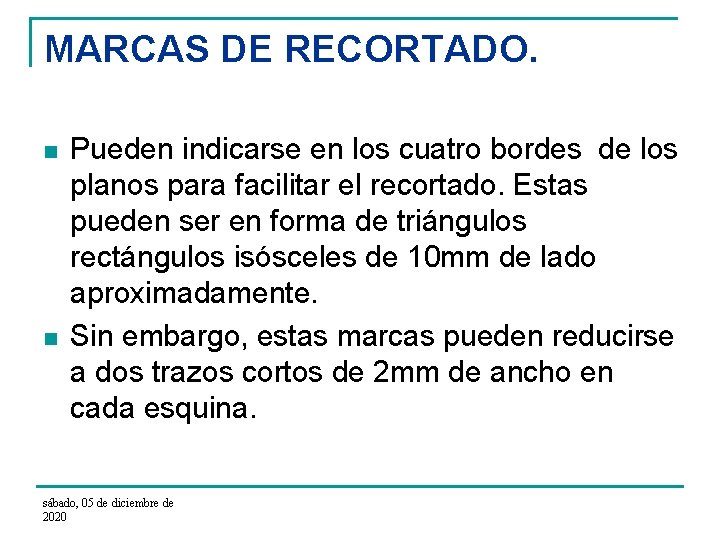

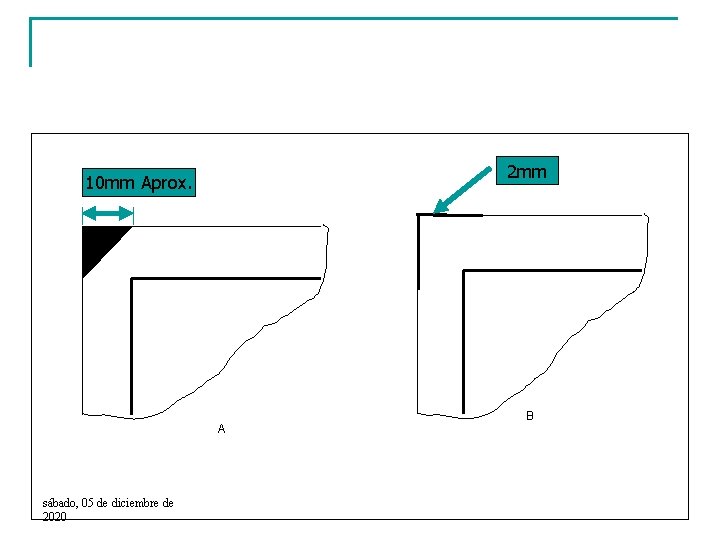

MARCAS DE RECORTADO. n n Pueden indicarse en los cuatro bordes de los planos para facilitar el recortado. Estas pueden ser en forma de triángulos rectángulos isósceles de 10 mm de lado aproximadamente. Sin embargo, estas marcas pueden reducirse a dos trazos cortos de 2 mm de ancho en cada esquina. sábado, 05 de diciembre de 2020
2 mm 10 mm Aprox. A sábado, 05 de diciembre de 2020 B

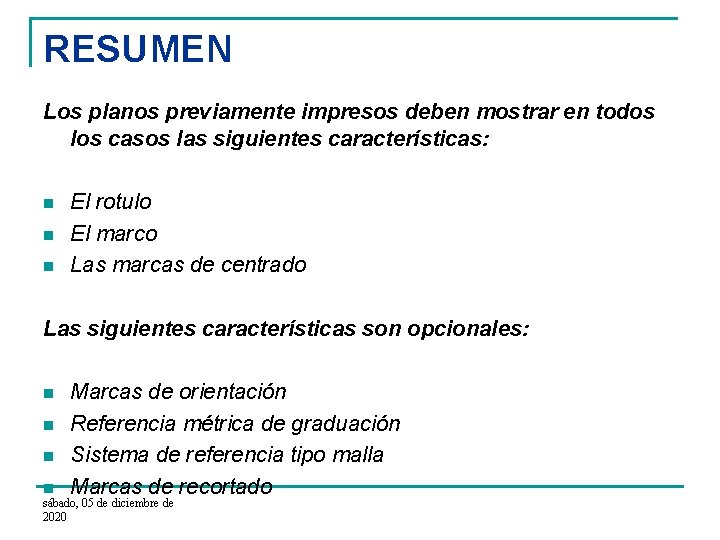

RESUMEN Los planos previamente impresos deben mostrar en todos los casos las siguientes características: n n n El rotulo El marco Las marcas de centrado Las siguientes características son opcionales: n n Marcas de orientación Referencia métrica de graduación Sistema de referencia tipo malla Marcas de recortado sábado, 05 de diciembre de 2020

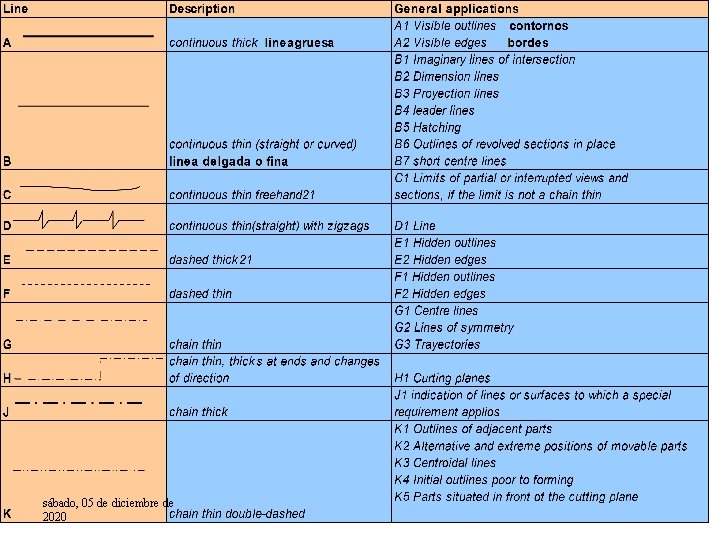

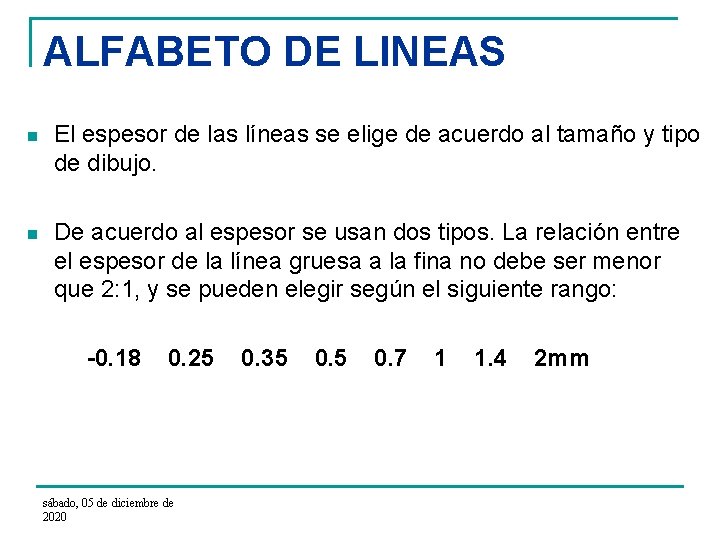

ALFABETO DE LINEAS n El espesor de las líneas se elige de acuerdo al tamaño y tipo de dibujo. n De acuerdo al espesor se usan dos tipos. La relación entre el espesor de la línea gruesa a la fina no debe ser menor que 2: 1, y se pueden elegir según el siguiente rango: -0. 18 0. 25 0. 35 0. 7 1 1. 4 2 mm sábado, 05 de diciembre de 2020

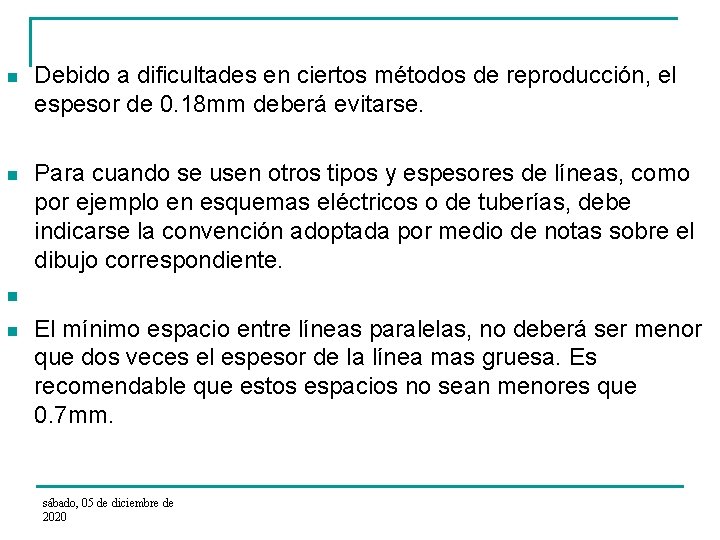

n Debido a dificultades en ciertos métodos de reproducción, el espesor de 0. 18 mm deberá evitarse. n Para cuando se usen otros tipos y espesores de líneas, como por ejemplo en esquemas eléctricos o de tuberías, debe indicarse la convención adoptada por medio de notas sobre el dibujo correspondiente. El mínimo espacio entre líneas paralelas, no deberá ser menor que dos veces el espesor de la línea mas gruesa. Es recomendable que estos espacios no sean menores que 0. 7 mm. n n sábado, 05 de diciembre de 2020
sábado, 05 de diciembre de 2020
sábado, 05 de diciembre de 2020
sábado, 05 de diciembre de 2020

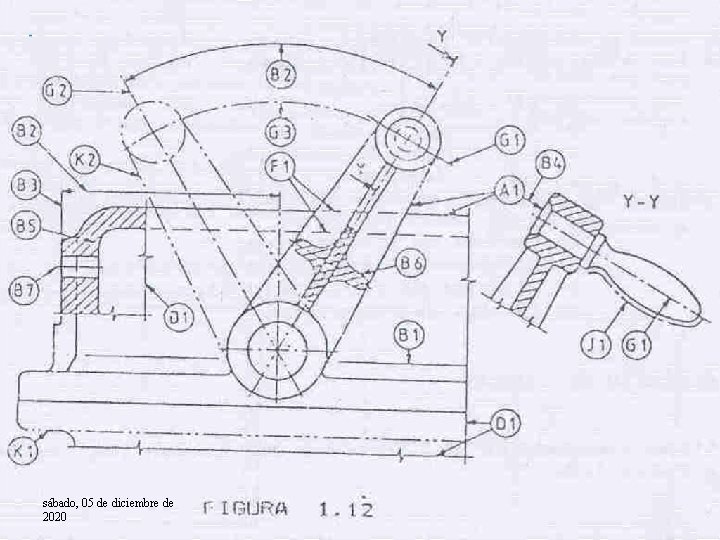

PRECEDENCIA DE LINEAS Cuando dos o más líneas de diferente tipo coinciden, el orden de precedencia es el siguiente: n n n 1. - Contornos y bordes visibles (líneas tipo A) 2. - Contornos y bordes ocultos (líneas tipo E o F) 3. - Planos de corte (línea tipo H) 4. - Líneas de centro y de simetría (líneas tipo G) 5. - Líneas centroidales (líneas tipo K) 6. - Líneas de proyección (líneas tipo B) sábado, 05 de diciembre de 2020

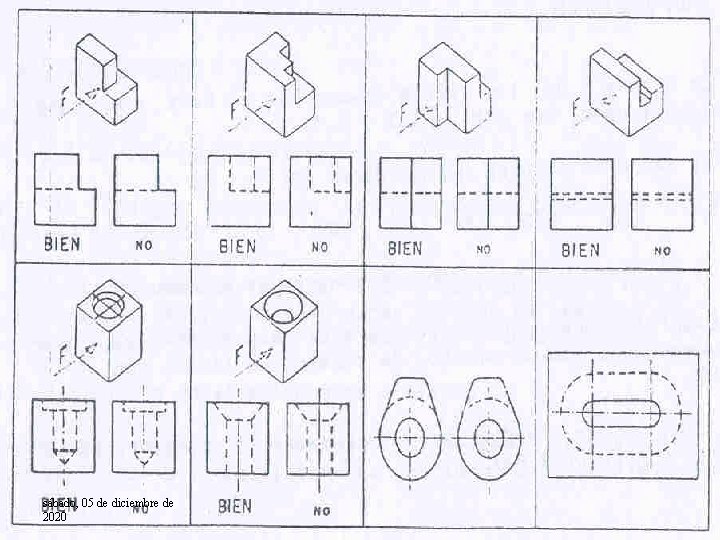

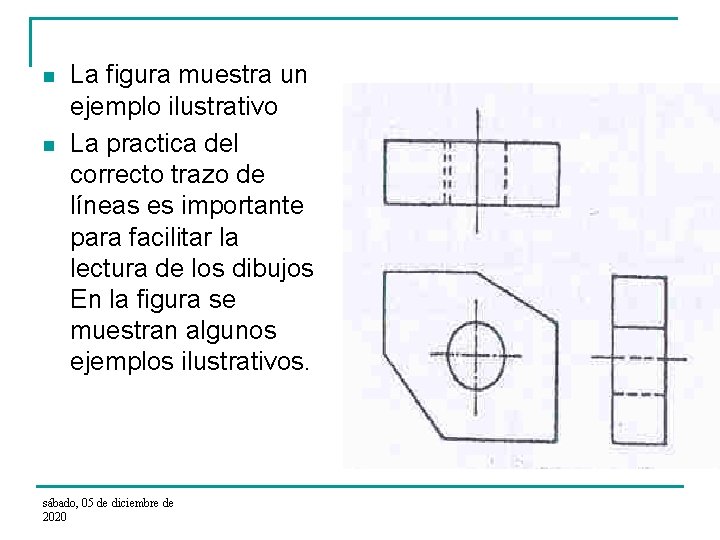

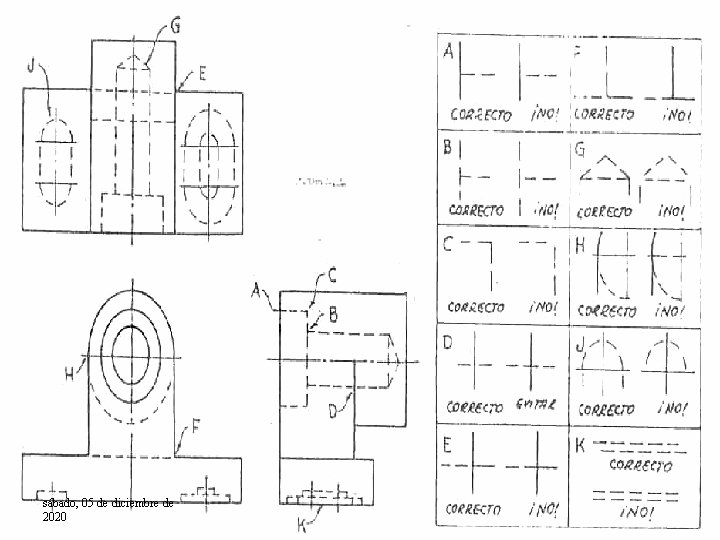

n n La figura muestra un ejemplo ilustrativo La practica del correcto trazo de líneas es importante para facilitar la lectura de los dibujos En la figura se muestran algunos ejemplos ilustrativos. sábado, 05 de diciembre de 2020

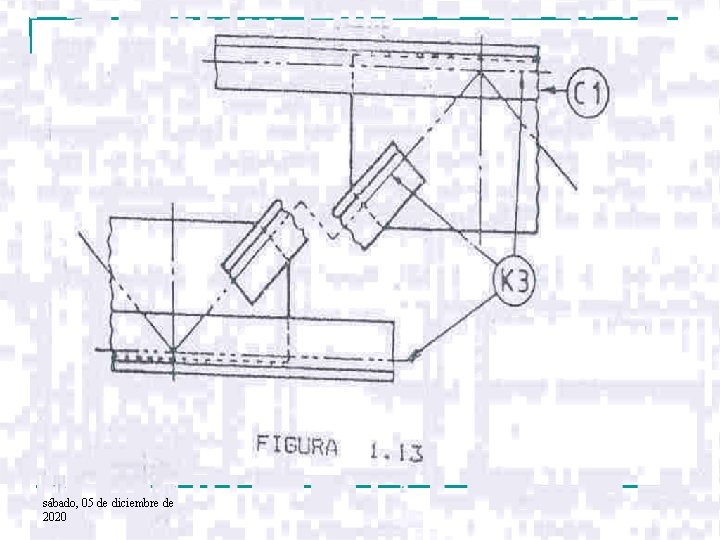

sábado, 05 de diciembre de 2020
sábado, 05 de diciembre de 2020

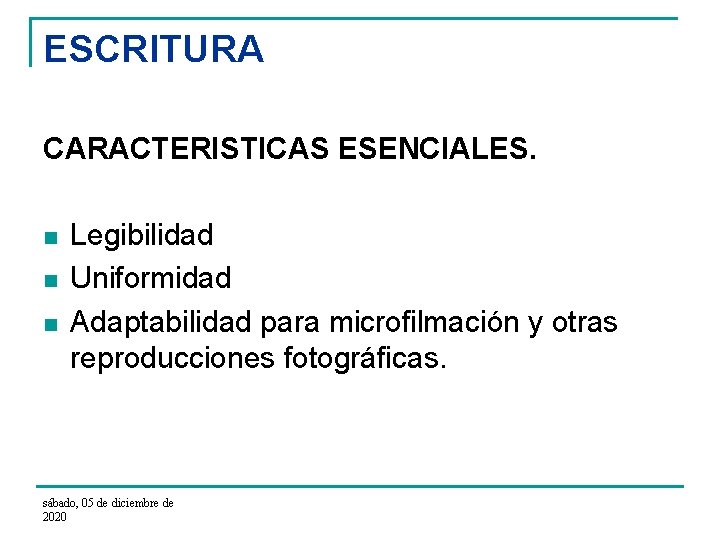

ESCRITURA CARACTERISTICAS ESENCIALES. n n n Legibilidad Uniformidad Adaptabilidad para microfilmación y otras reproducciones fotográficas. sábado, 05 de diciembre de 2020

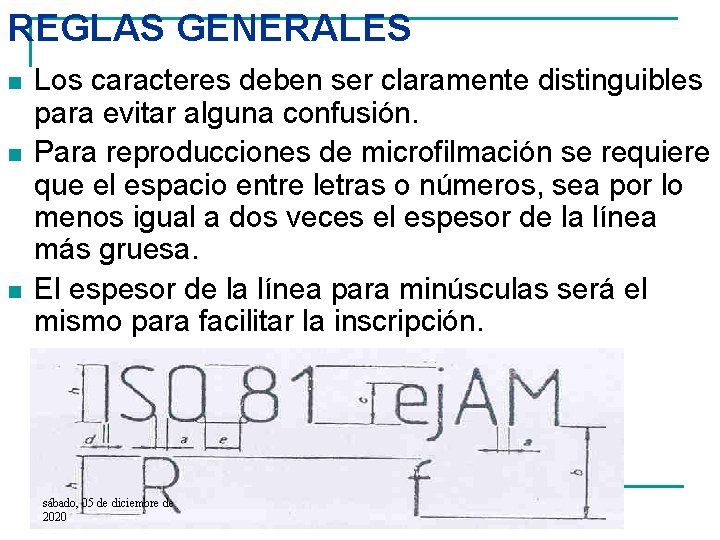

REGLAS GENERALES n n n Los caracteres deben ser claramente distinguibles para evitar alguna confusión. Para reproducciones de microfilmación se requiere que el espacio entre letras o números, sea por lo menos igual a dos veces el espesor de la línea más gruesa. El espesor de la línea para minúsculas será el mismo para facilitar la inscripción. sábado, 05 de diciembre de 2020

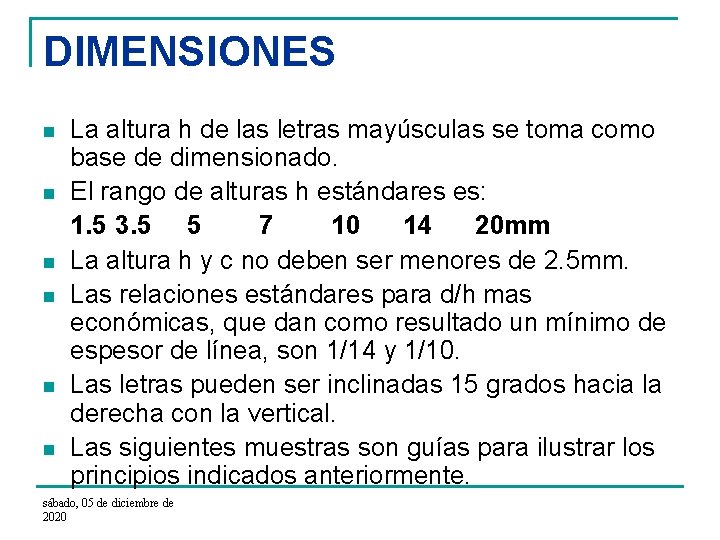

DIMENSIONES La altura h de las letras mayúsculas se toma como base de dimensionado. n El rango de alturas h estándares es: 1. 5 3. 5 5 7 10 14 20 mm n La altura h y c no deben ser menores de 2. 5 mm. n Las relaciones estándares para d/h mas económicas, que dan como resultado un mínimo de espesor de línea, son 1/14 y 1/10. n Las letras pueden ser inclinadas 15 grados hacia la derecha con la vertical. n Las siguientes muestras son guías para ilustrar los principios indicados anteriormente. n sábado, 05 de diciembre de 2020

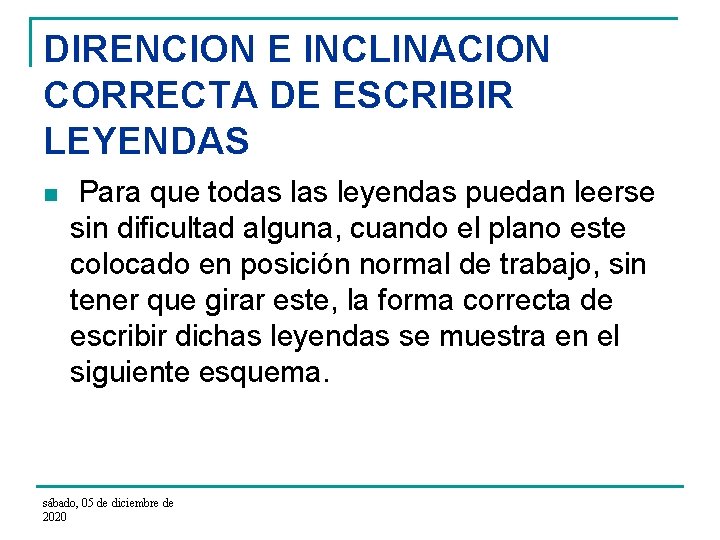

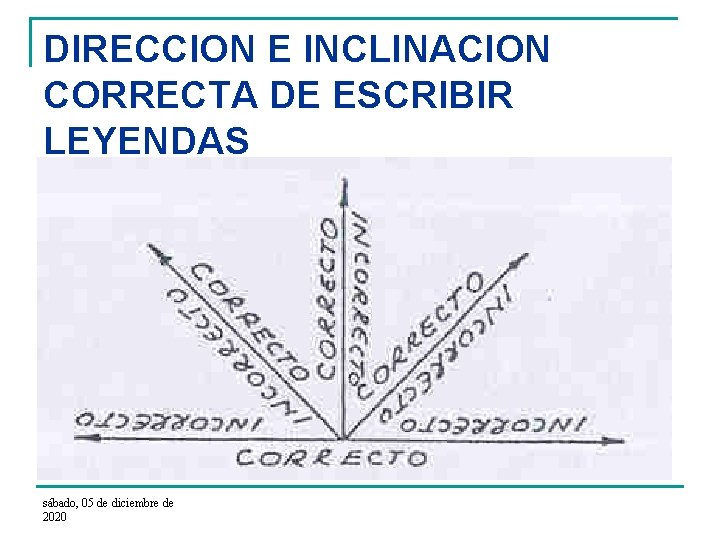

DIRENCION E INCLINACION CORRECTA DE ESCRIBIR LEYENDAS n Para que todas leyendas puedan leerse sin dificultad alguna, cuando el plano este colocado en posición normal de trabajo, sin tener que girar este, la forma correcta de escribir dichas leyendas se muestra en el siguiente esquema. sábado, 05 de diciembre de 2020
DIRECCION E INCLINACION CORRECTA DE ESCRIBIR LEYENDAS sábado, 05 de diciembre de 2020

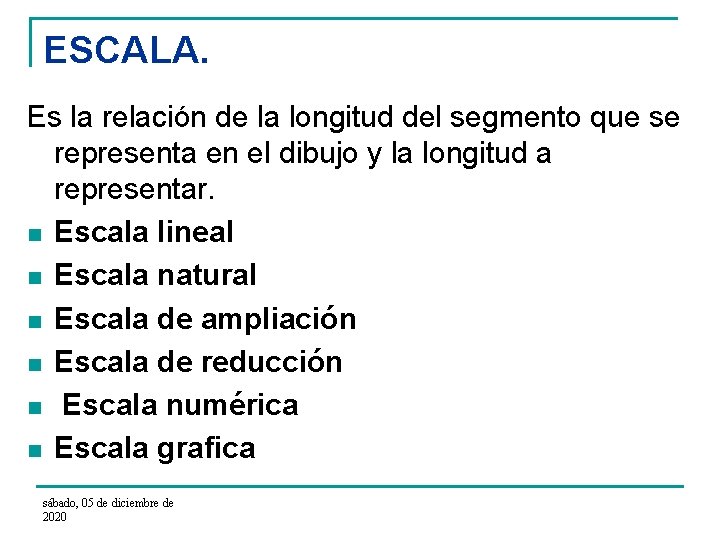

ESCALA. Es la relación de la longitud del segmento que se representa en el dibujo y la longitud a representar. n Escala lineal n Escala natural n Escala de ampliación n Escala de reducción n Escala numérica n Escala grafica sábado, 05 de diciembre de 2020

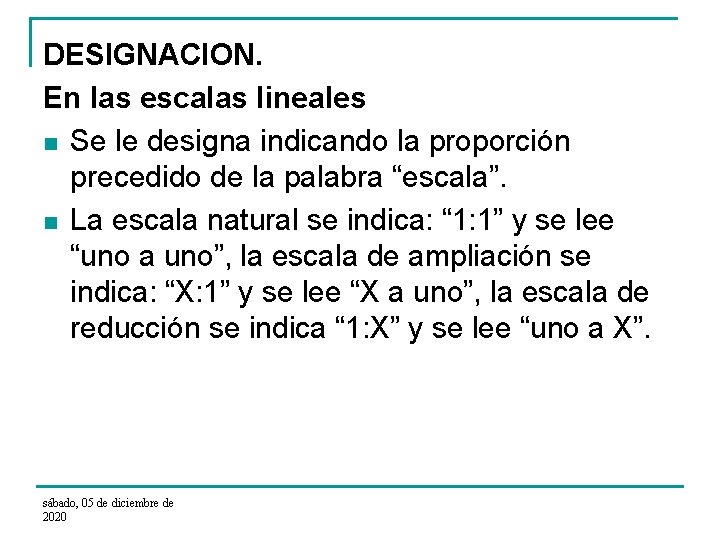

DESIGNACION. En las escalas lineales n Se le designa indicando la proporción precedido de la palabra “escala”. n La escala natural se indica: “ 1: 1” y se lee “uno a uno”, la escala de ampliación se indica: “X: 1” y se lee “X a uno”, la escala de reducción se indica “ 1: X” y se lee “uno a X”. sábado, 05 de diciembre de 2020

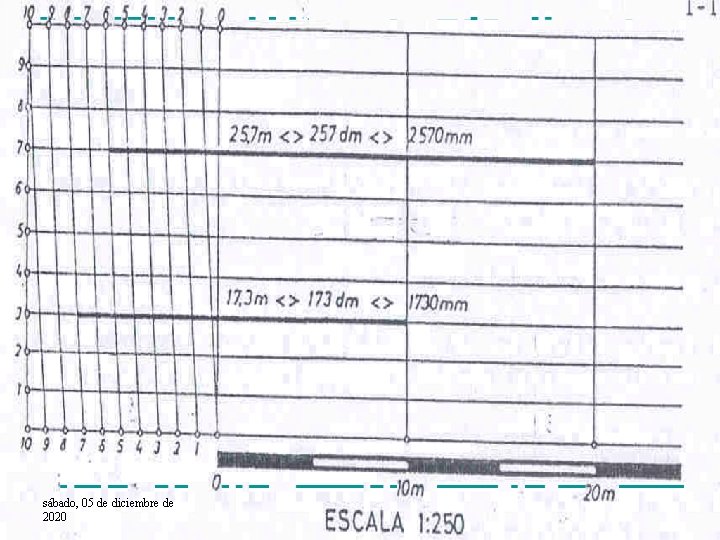

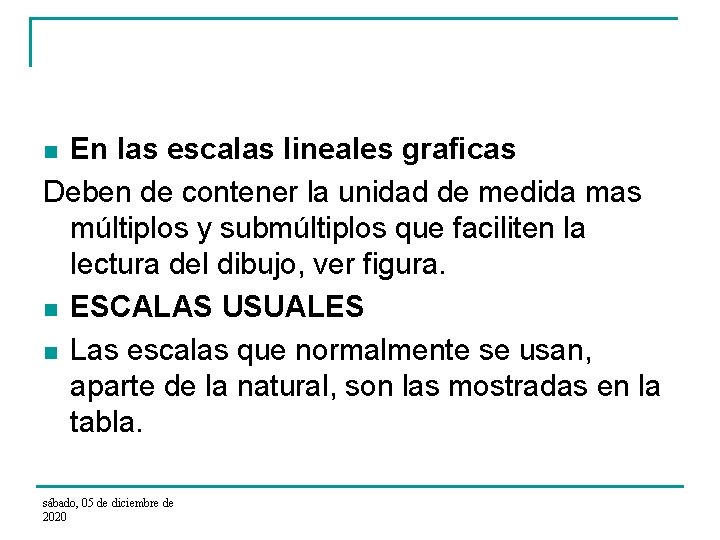

En las escalas lineales graficas Deben de contener la unidad de medida mas múltiplos y submúltiplos que faciliten la lectura del dibujo, ver figura. n ESCALAS USUALES n Las escalas que normalmente se usan, aparte de la natural, son las mostradas en la tabla. n sábado, 05 de diciembre de 2020
sábado, 05 de diciembre de 2020

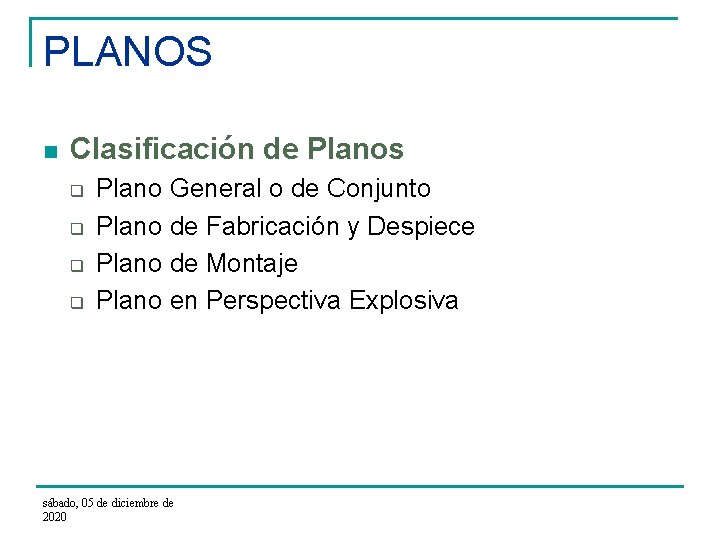

PLANOS n Clasificación de Planos q q Plano General o de Conjunto Plano de Fabricación y Despiece Plano de Montaje Plano en Perspectiva Explosiva sábado, 05 de diciembre de 2020

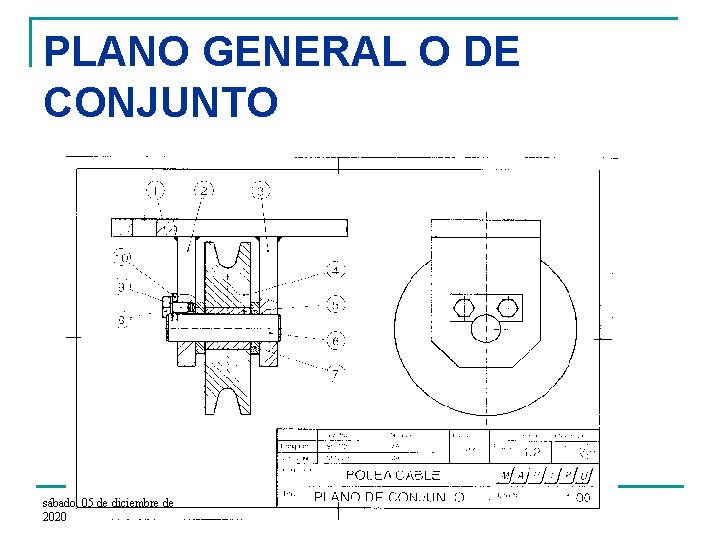

PLANO GENERAL O DE CONJUNTO sábado, 05 de diciembre de 2020

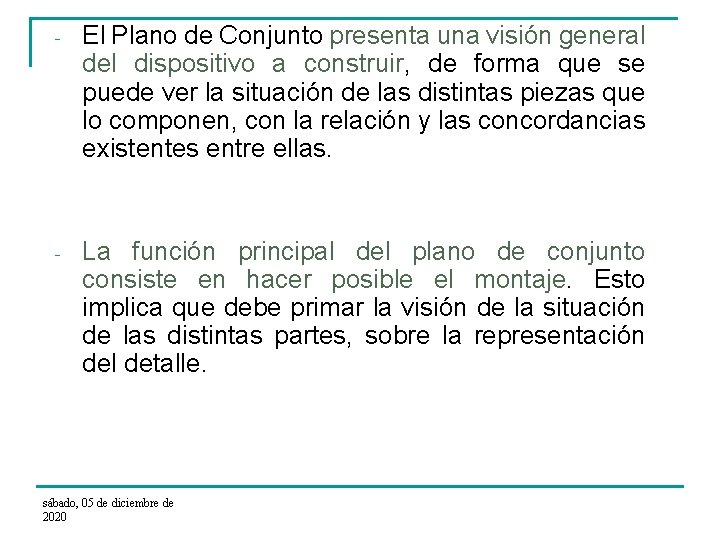

- El Plano de Conjunto presenta una visión general del dispositivo a construir, de forma que se puede ver la situación de las distintas piezas que lo componen, con la relación y las concordancias existentes entre ellas. - La función principal del plano de conjunto consiste en hacer posible el montaje. Esto implica que debe primar la visión de la situación de las distintas partes, sobre la representación del detalle. sábado, 05 de diciembre de 2020

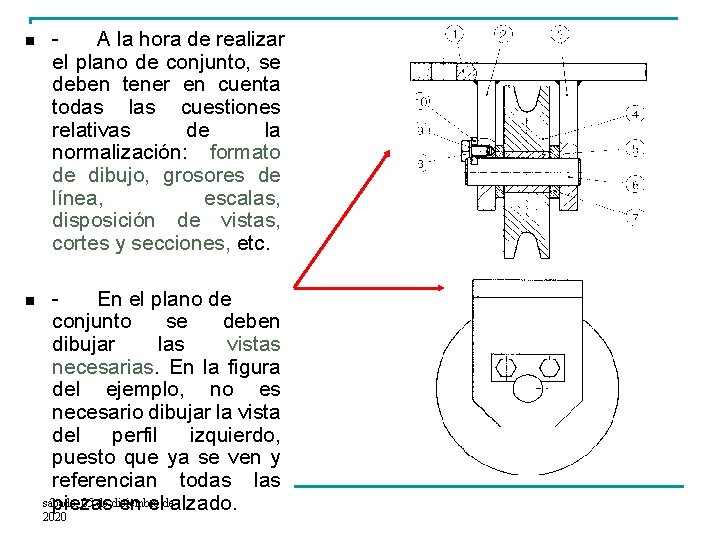

n A la hora de realizar el plano de conjunto, se deben tener en cuenta todas las cuestiones relativas de la normalización: formato de dibujo, grosores de línea, escalas, disposición de vistas, cortes y secciones, etc. n En el plano de conjunto se deben dibujar las vistas necesarias. En la figura del ejemplo, no es necesario dibujar la vista del perfil izquierdo, puesto que ya se ven y referencian todas las sábado, 05 de diciembre de piezas en el alzado. 2020

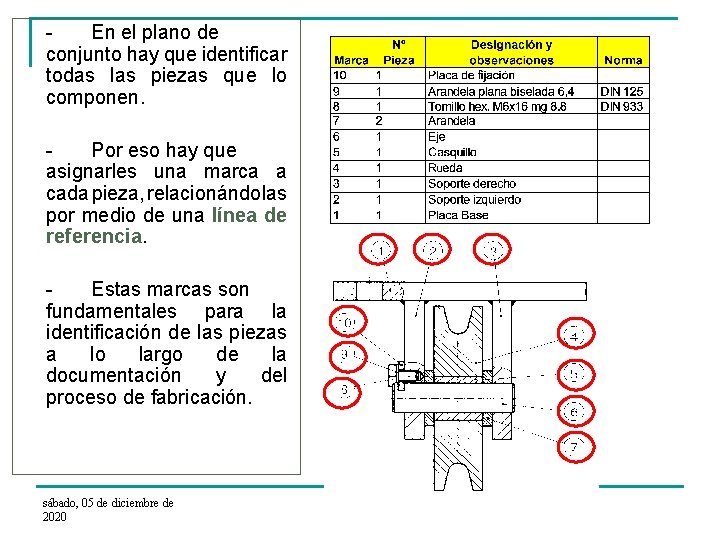

En el plano de conjunto hay que identificar todas las piezas que lo componen. Por eso hay que asignarles una marca a cada pieza, relacionándolas por medio de una línea de referencia. Estas marcas son fundamentales para la identificación de las piezas a lo largo de la documentación y del proceso de fabricación. sábado, 05 de diciembre de 2020

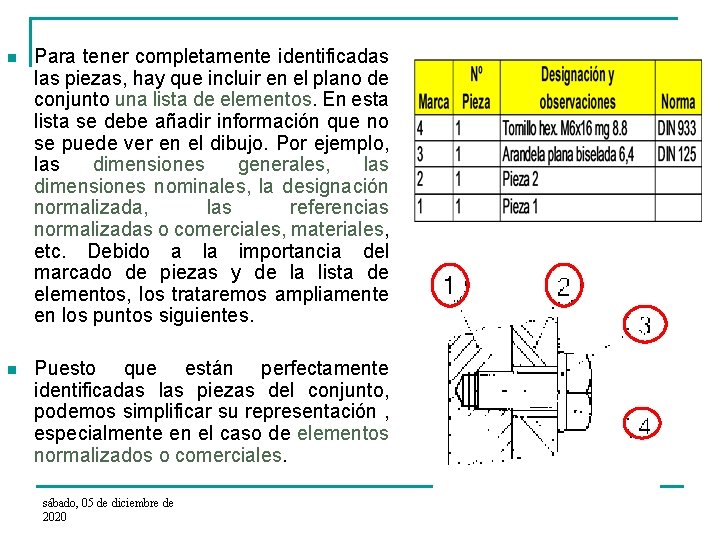

n Para tener completamente identificadas las piezas, hay que incluir en el plano de conjunto una lista de elementos. En esta lista se debe añadir información que no se puede ver en el dibujo. Por ejemplo, las dimensiones generales, las dimensiones nominales, la designación normalizada, las referencias normalizadas o comerciales, materiales, etc. Debido a la importancia del marcado de piezas y de la lista de elementos, los trataremos ampliamente en los puntos siguientes. n Puesto que están perfectamente identificadas las piezas del conjunto, podemos simplificar su representación , especialmente en el caso de elementos normalizados o comerciales. sábado, 05 de diciembre de 2020

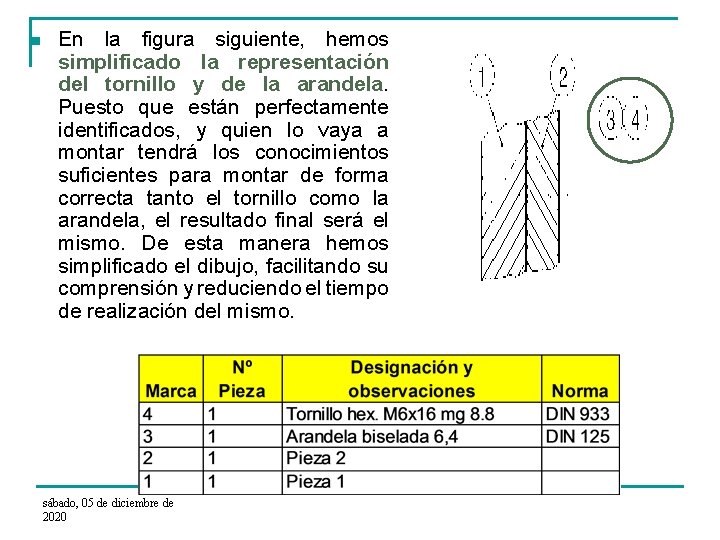

n En la figura siguiente, hemos simplificado la representación del tornillo y de la arandela. Puesto que están perfectamente identificados, y quien lo vaya a montar tendrá los conocimientos suficientes para montar de forma correcta tanto el tornillo como la arandela, el resultado final será el mismo. De esta manera hemos simplificado el dibujo, facilitando su comprensión y reduciendo el tiempo de realización del mismo. sábado, 05 de diciembre de 2020

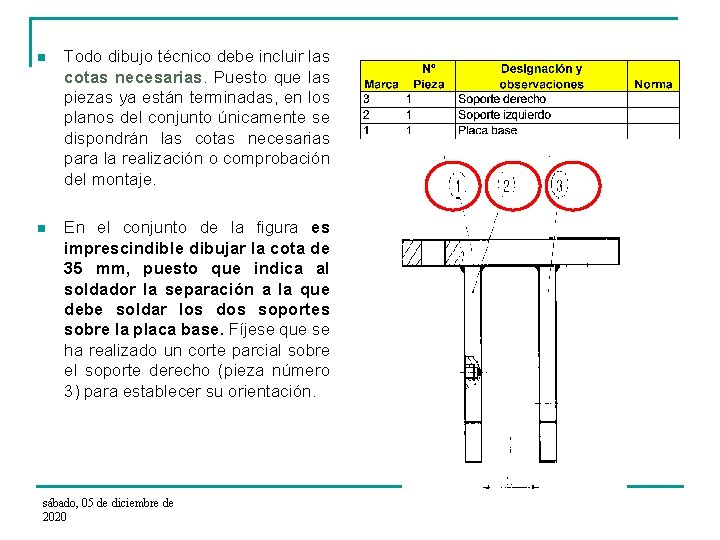

n Todo dibujo técnico debe incluir las cotas necesarias. Puesto que las piezas ya están terminadas, en los planos del conjunto únicamente se dispondrán las cotas necesarias para la realización o comprobación del montaje. n En el conjunto de la figura es imprescindible dibujar la cota de 35 mm, puesto que indica al soldador la separación a la que debe soldar los dos soportes sobre la placa base. Fíjese que se ha realizado un corte parcial sobre el soporte derecho (pieza número 3) para establecer su orientación. sábado, 05 de diciembre de 2020
PLANO DE FABRICACIÓN Y DESPIECE Se refiere a dimensionar cada uno de los elementos n A construir o fabricar según proceso(maquinado, fundido, estampado, etc), de acuerdo a dimensiones indicadas en el plano. n n sábado, 05 de diciembre de 2020

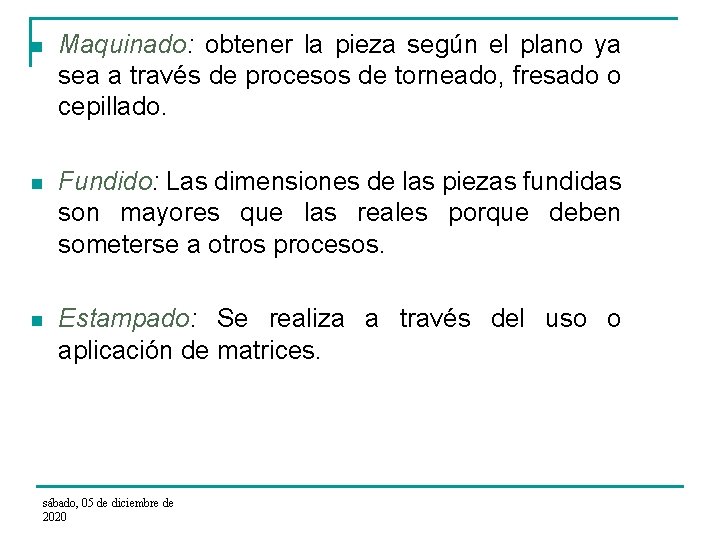

n Maquinado: obtener la pieza según el plano ya sea a través de procesos de torneado, fresado o cepillado. n Fundido: Las dimensiones de las piezas fundidas son mayores que las reales porque deben someterse a otros procesos. n Estampado: Se realiza a través del uso o aplicación de matrices. sábado, 05 de diciembre de 2020

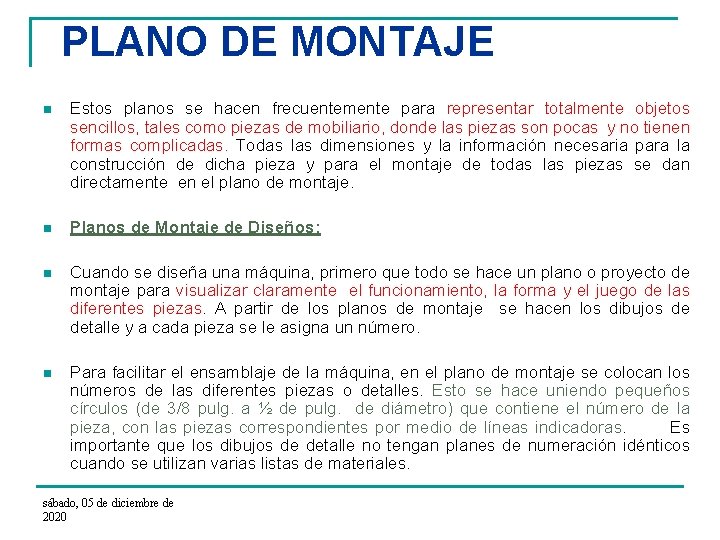

PLANO DE MONTAJE n Estos planos se hacen frecuentemente para representar totalmente objetos sencillos, tales como piezas de mobiliario, donde las piezas son pocas y no tienen formas complicadas. Todas las dimensiones y la información necesaria para la construcción de dicha pieza y para el montaje de todas las piezas se dan directamente en el plano de montaje. n Planos de Montaje de Diseños: n Cuando se diseña una máquina, primero que todo se hace un plano o proyecto de montaje para visualizar claramente el funcionamiento, la forma y el juego de las diferentes piezas. A partir de los planos de montaje se hacen los dibujos de detalle y a cada pieza se le asigna un número. n Para facilitar el ensamblaje de la máquina, en el plano de montaje se colocan los números de las diferentes piezas o detalles. Esto se hace uniendo pequeños círculos (de 3/8 pulg. a ½ de pulg. de diámetro) que contiene el número de la pieza, con las piezas correspondientes por medio de líneas indicadoras. Es importante que los dibujos de detalle no tengan planes de numeración idénticos cuando se utilizan varias listas de materiales. sábado, 05 de diciembre de 2020

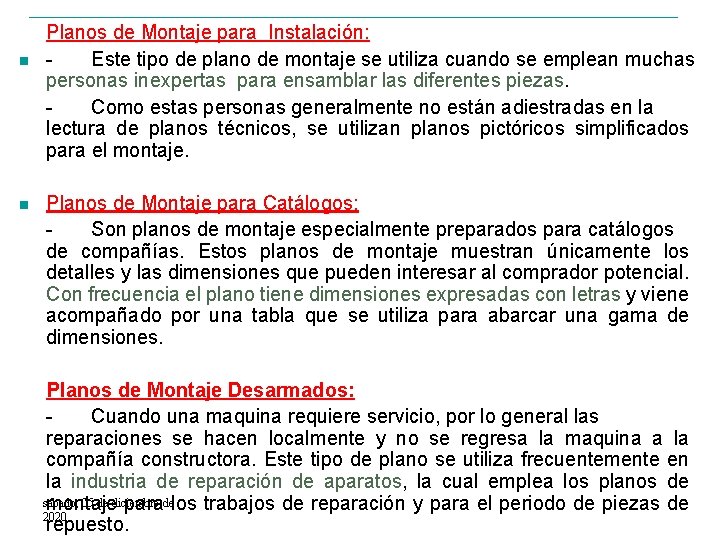

n n Planos de Montaje para Instalación: Este tipo de plano de montaje se utiliza cuando se emplean muchas personas inexpertas para ensamblar las diferentes piezas. Como estas personas generalmente no están adiestradas en la lectura de planos técnicos, se utilizan planos pictóricos simplificados para el montaje. Planos de Montaje para Catálogos: Son planos de montaje especialmente preparados para catálogos de compañías. Estos planos de montaje muestran únicamente los detalles y las dimensiones que pueden interesar al comprador potencial. Con frecuencia el plano tiene dimensiones expresadas con letras y viene acompañado por una tabla que se utiliza para abarcar una gama de dimensiones. Planos de Montaje Desarmados: Cuando una maquina requiere servicio, por lo general las reparaciones se hacen localmente y no se regresa la maquina a la compañía constructora. Este tipo de plano se utiliza frecuentemente en la industria de reparación de aparatos, la cual emplea los planos de sábado, 05 de diciembre de montaje para los trabajos de reparación y para el periodo de piezas de 2020 repuesto.

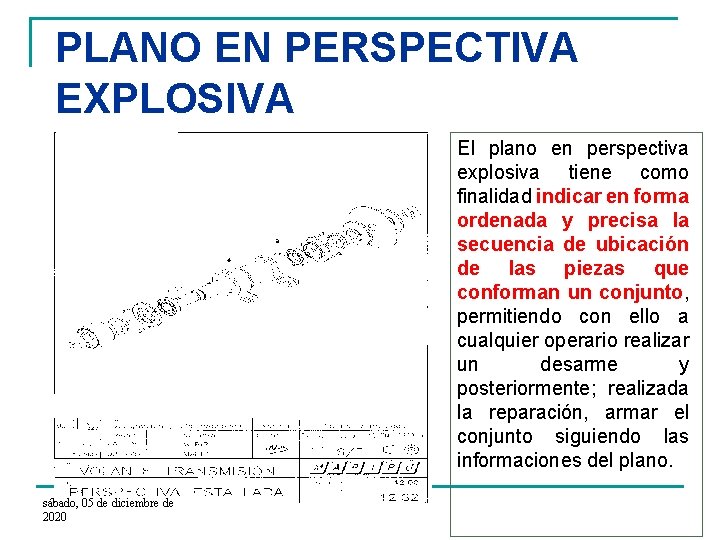

PLANO EN PERSPECTIVA EXPLOSIVA El plano en perspectiva explosiva tiene como finalidad indicar en forma ordenada y precisa la secuencia de ubicación de las piezas que conforman un conjunto, permitiendo con ello a cualquier operario realizar un desarme y posteriormente; realizada la reparación, armar el conjunto siguiendo las informaciones del plano. sábado, 05 de diciembre de 2020
